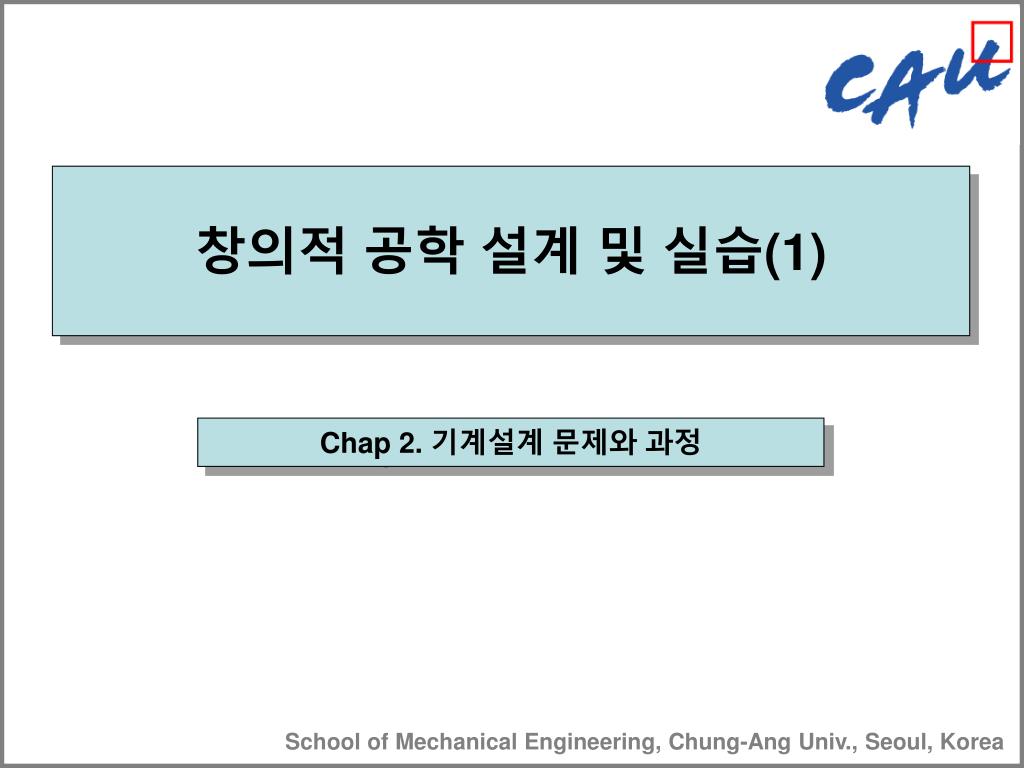

  1. 창의적 공학 설계 및 실습(1) • Chap 2. 기계설계 문제와 과정 School of Mechanical Engineering, Chung-Ang Univ., Seoul, Korea

  2. 1. 의사소통의 중요성 기계적 시스템의 구성 롱노우즈 가져와!! 롱노우즈가뭐지?? 긴코??외국인??

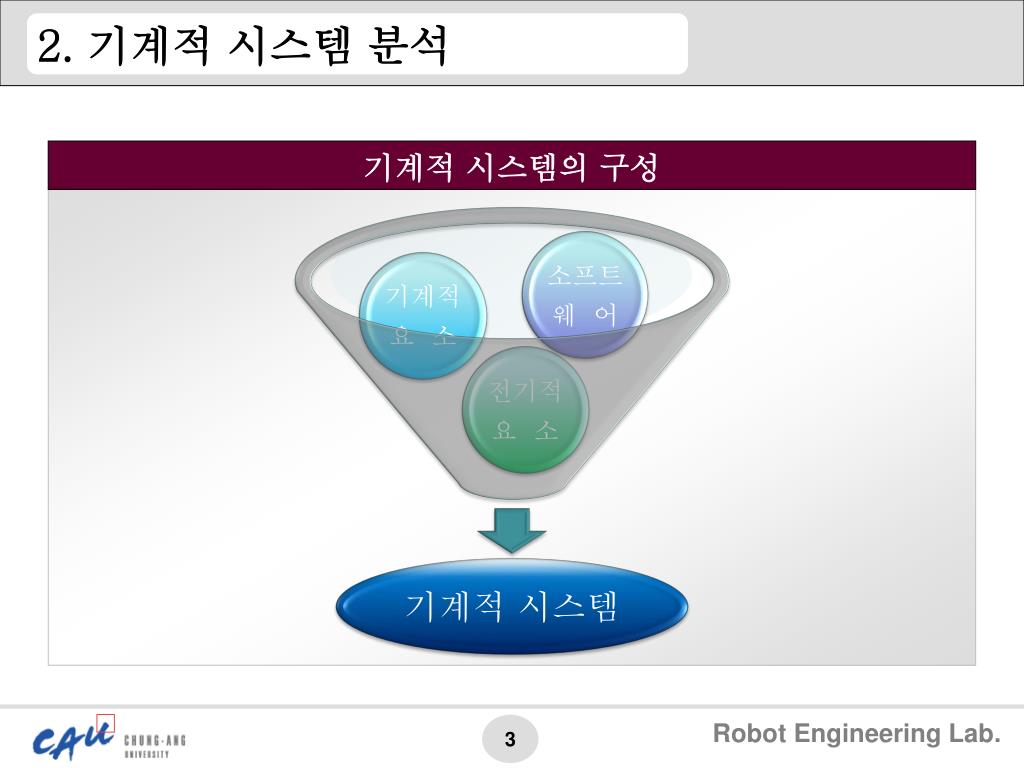

  3. 2. 기계적 시스템 분석 • 기계적 시스템 기계적 시스템의 구성

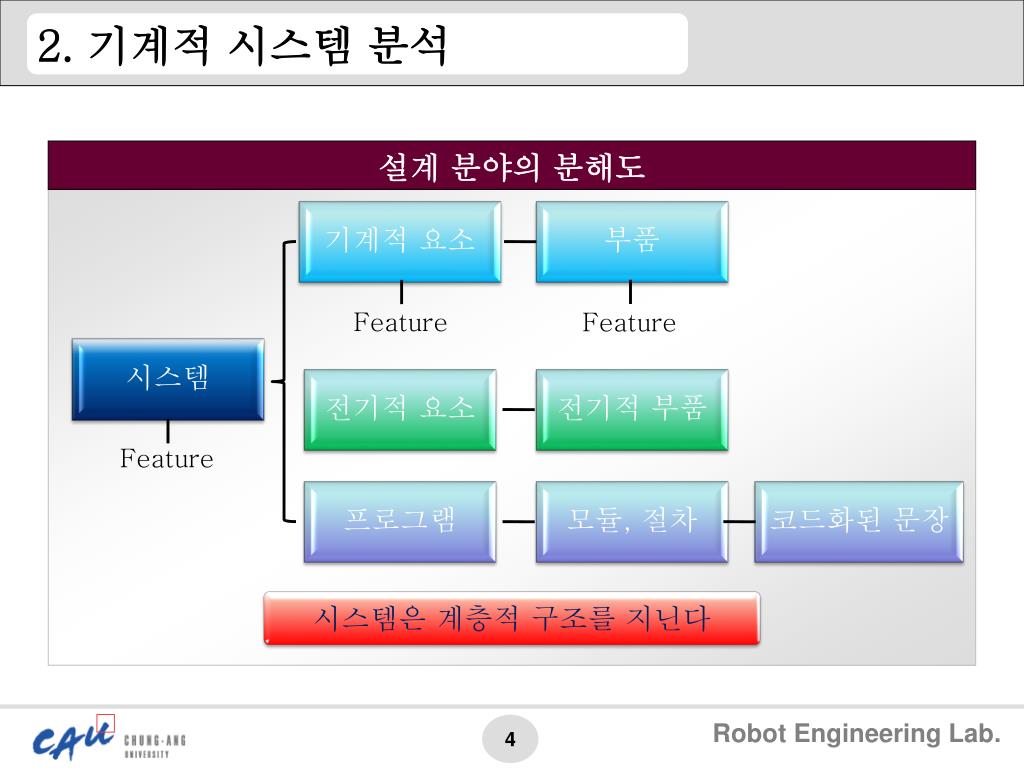

  4. 2. 기계적 시스템 분석 설계 분야의 분해도 • 시스템은 계층적 구조를 지닌다 Feature Feature Feature

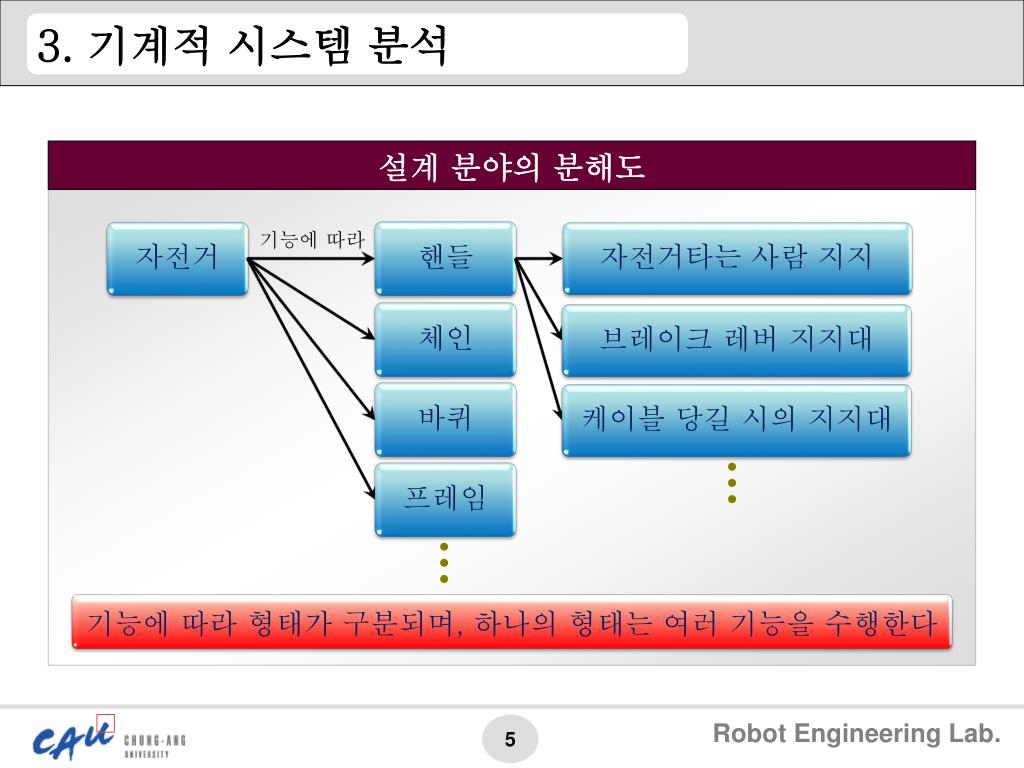

  5. 3. 기계적 시스템 분석 설계 분야의 분해도 • 기능에 따라 형태가 구분되며, 하나의 형태는 여러 기능을 수행한다 기능에 따라

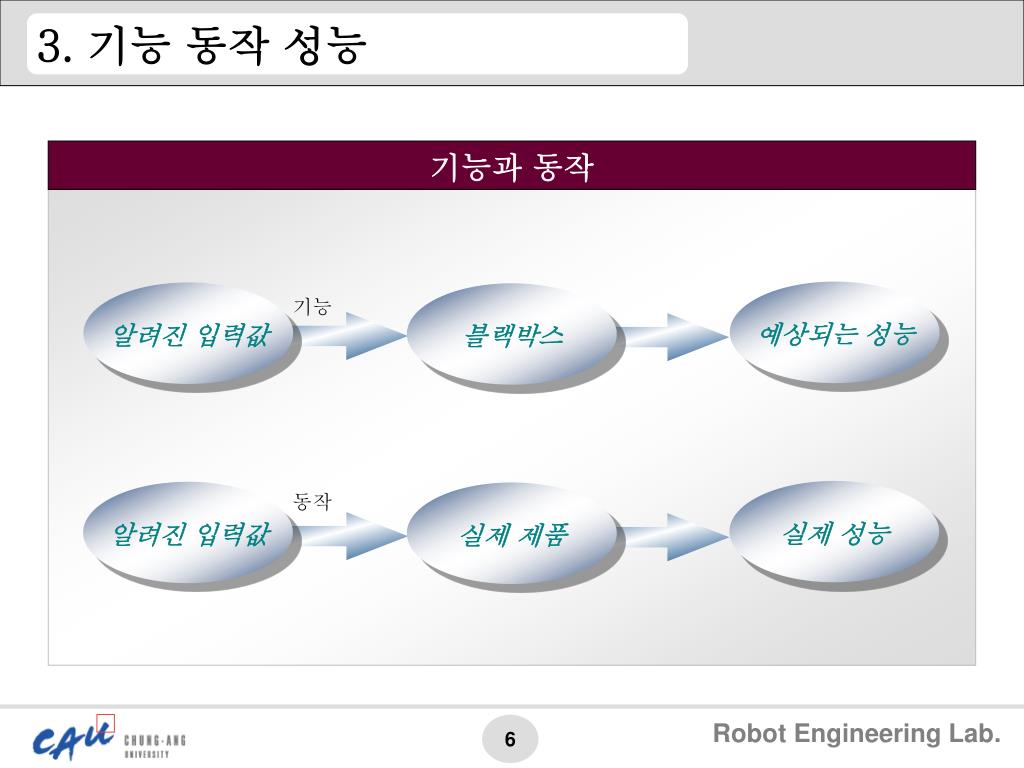

  6. 3. 기능 동작 성능 기능과 동작 예상되는 성능 알려진 입력값 블랙박스 기능 실제 성능 알려진 입력값 실제 제품 동작

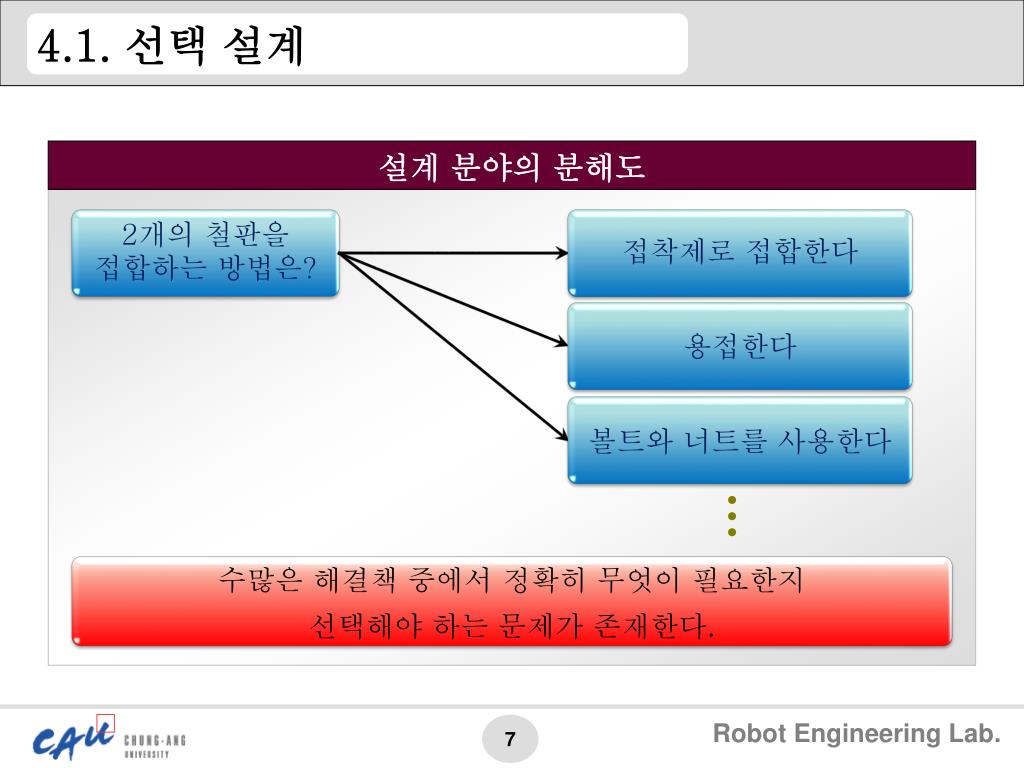

  7. 4.1. 선택 설계 설계 분야의 분해도 • 수많은 해결책 중에서 정확히 무엇이 필요한지 • 선택해야 하는 문제가 존재한다.

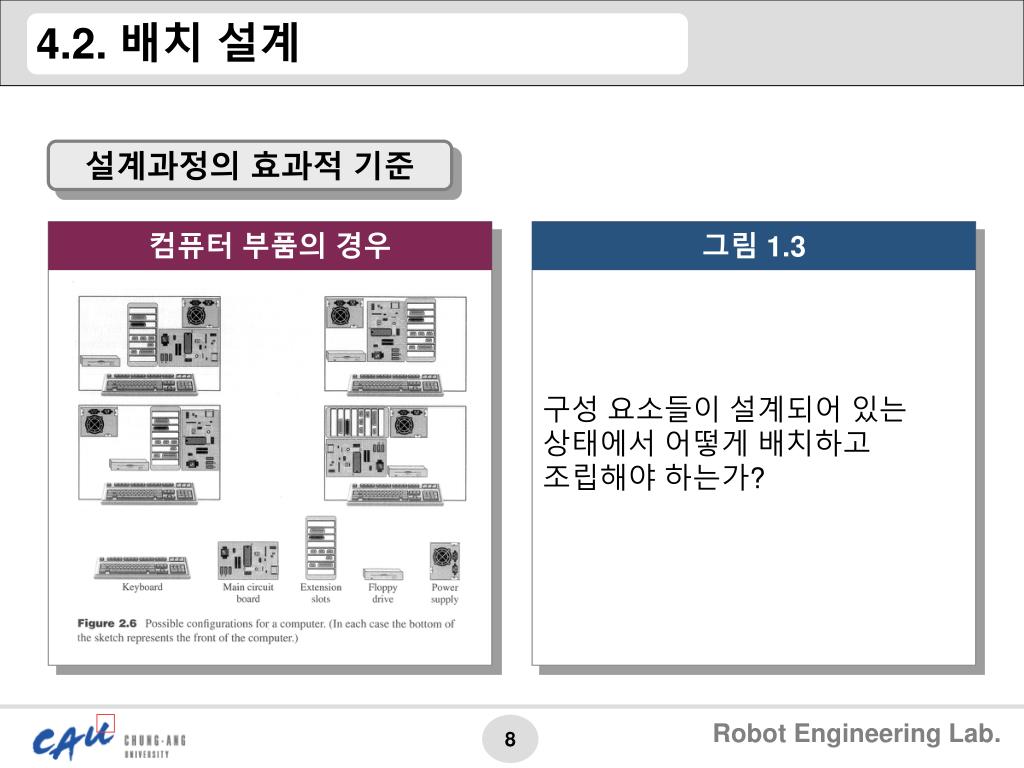

  8. 4.2. 배치 설계 설계과정의 효과적 기준 컴퓨터 부품의 경우 구성 요소들이 설계되어 있는 상태에서 어떻게 배치하고 조립해야 하는가? 그림 1.3

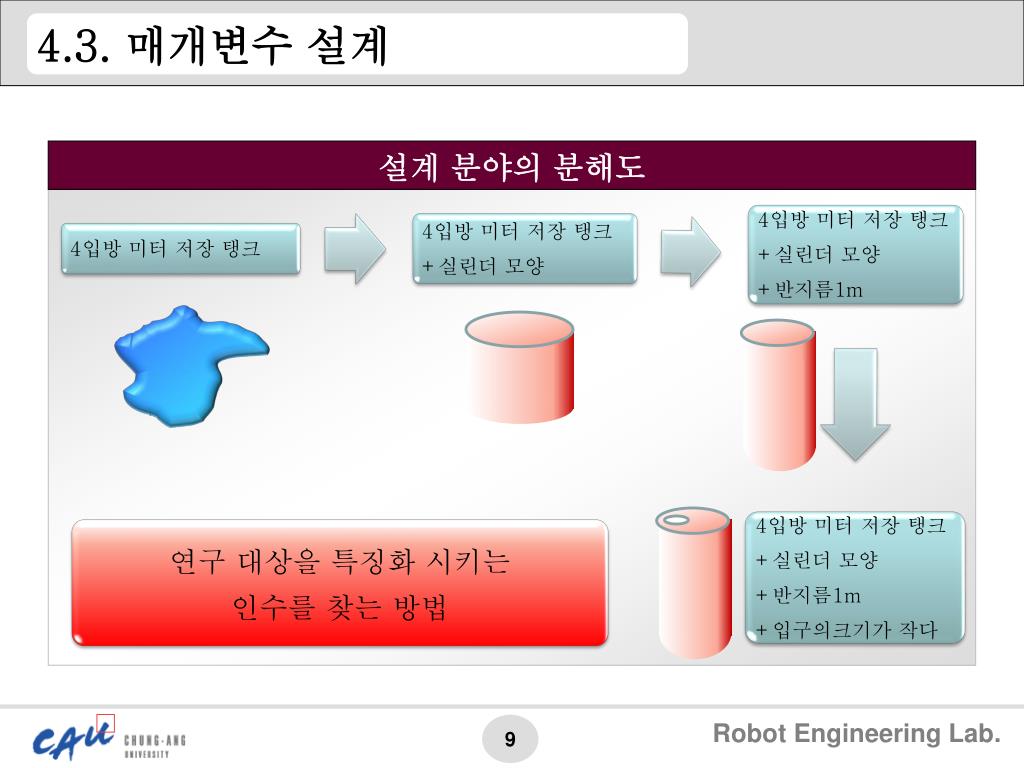

  9. 4.3. 매개변수 설계 설계 분야의 분해도 • 연구 대상을 특징화 시키는 • 인수를 찾는 방법

  10. 4.4. 창작 설계 설계 분야의 분해도 • 존재 하지 않는 구성이나 공정을 개발 코끼리가 어떻게 생겼지??

  11. 4.5. 재 설계 설계 분야의 분해도 • 기존의 완제품을 사용자의 새로운 제품 욕구를 반영하여 재설계하는 것

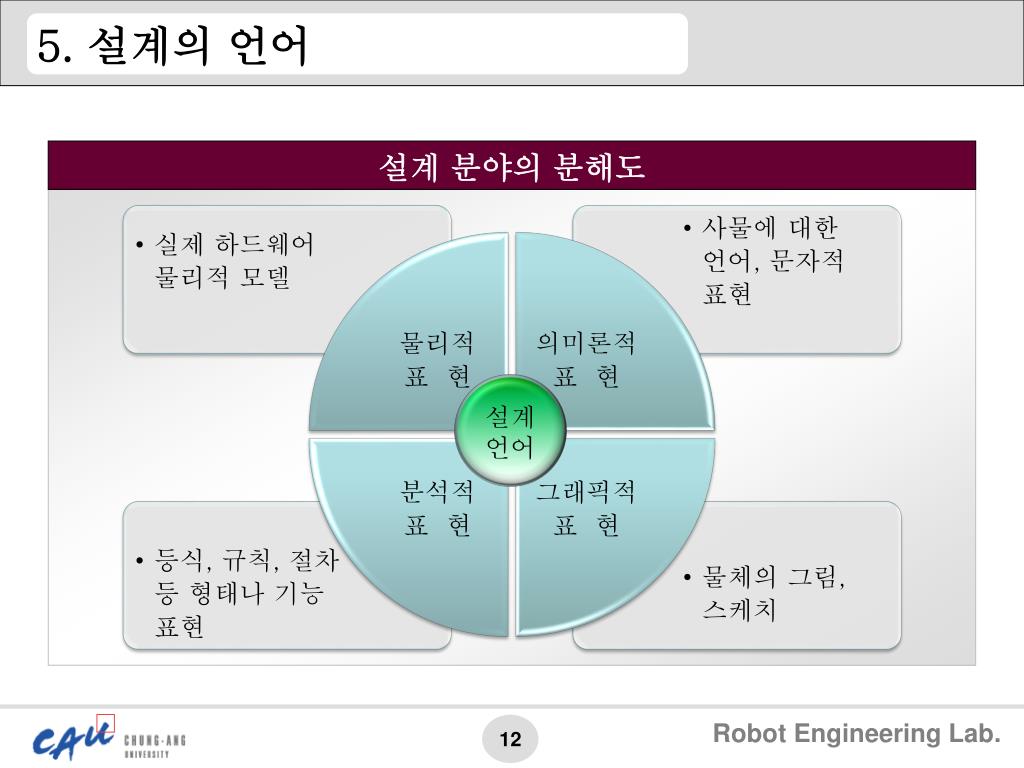

  12. 5. 설계의 언어 설계 분야의 분해도 설계 언어

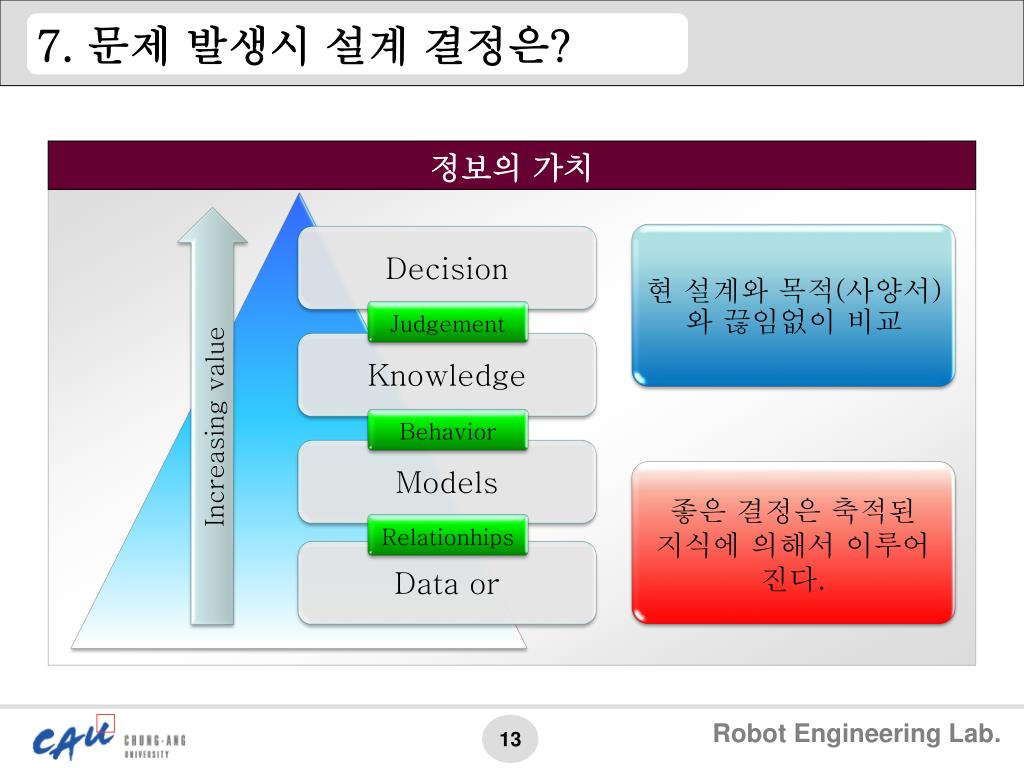

  13. 현 설계와 목적(사양서)와 끊임없이 비교 • Judgement • Behavior • Relationhips 7. 문제 발생시 설계 결정은? Increasing value 정보의 가치 • 좋은결정은 축적된 지식에 의해서 이루어 진다.

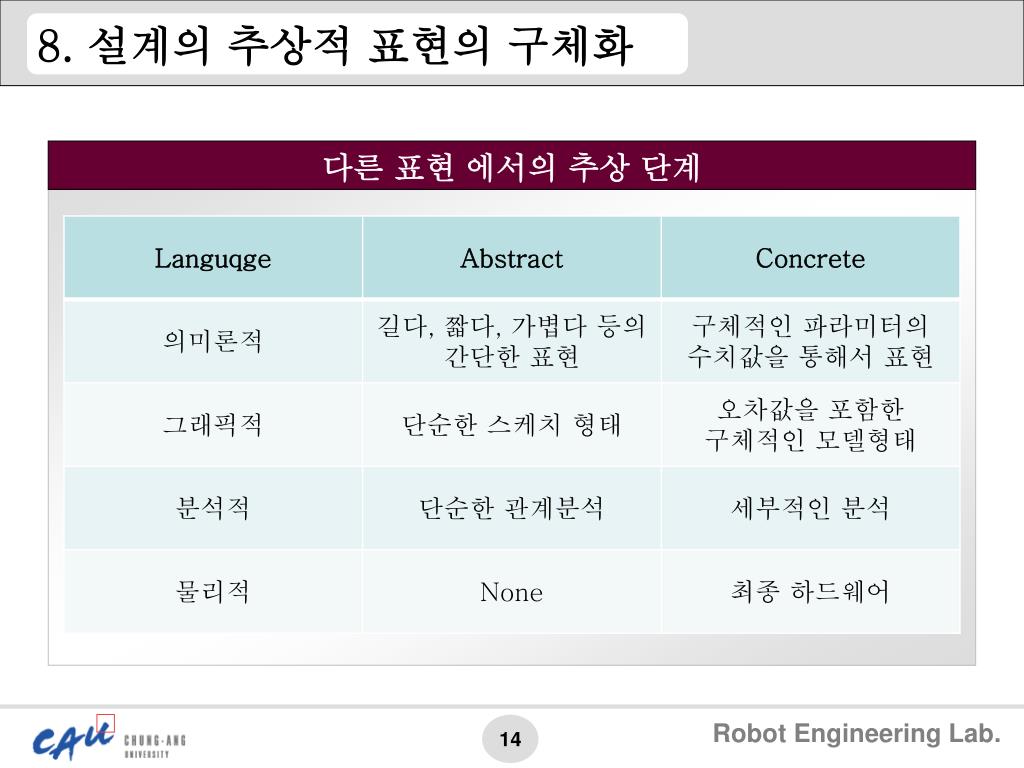

  14. 8. 설계의 추상적 표현의 구체화 다른 표현 에서의 추상 단계

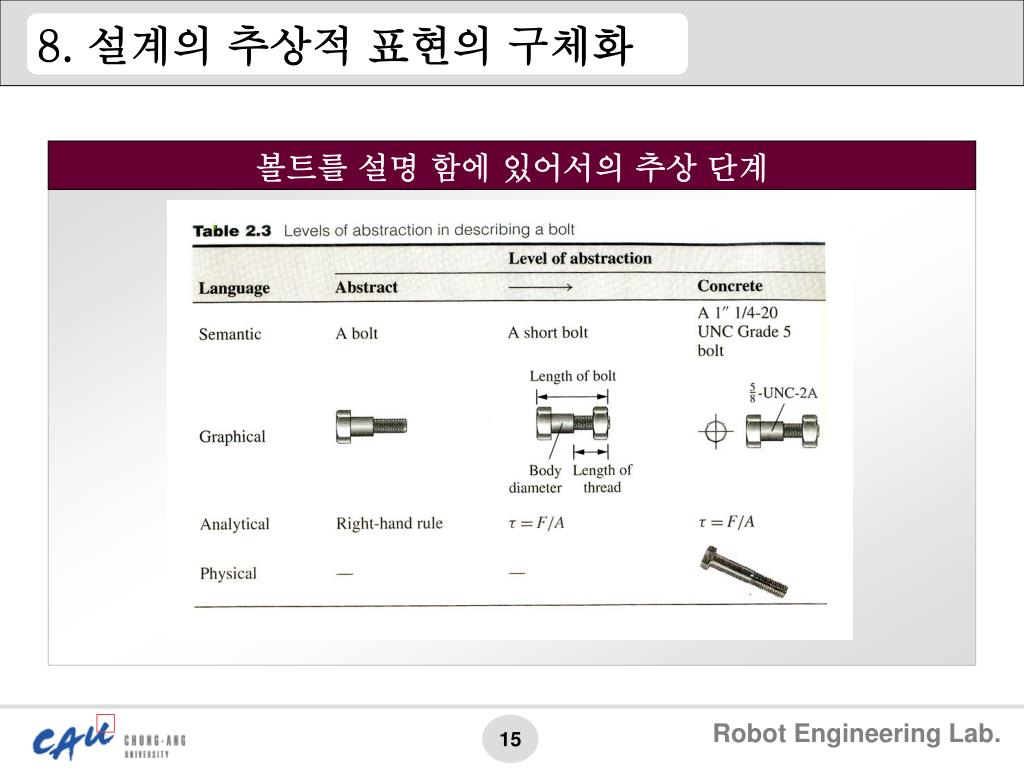

  15. 8. 설계의 추상적 표현의 구체화 볼트를 설명 함에 있어서의 추상 단계

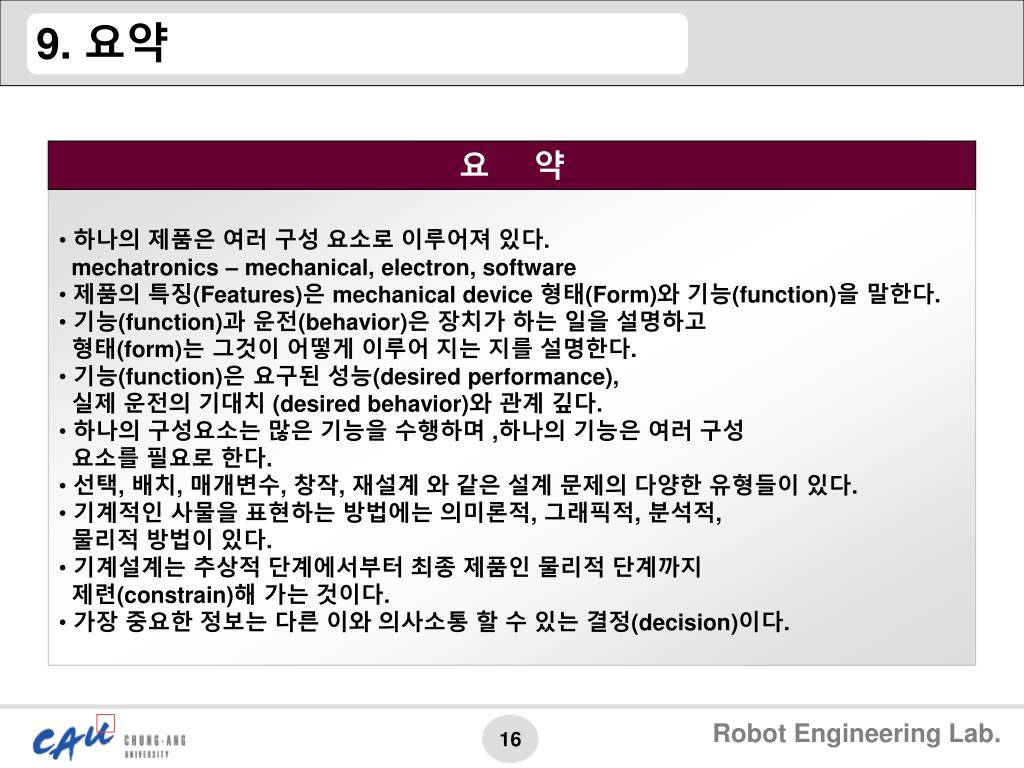

  16. 9. 요약 요 약 • 하나의 제품은 여러 구성 요소로 이루어져 있다. • mechatronics – mechanical, electron, software • 제품의 특징(Features)은 mechanical device 형태(Form)와 기능(function)을 말한다. • 기능(function)과 운전(behavior)은 장치가 하는 일을 설명하고 • 형태(form)는 그것이 어떻게 이루어 지는 지를 설명한다. • 기능(function)은 요구된 성능(desired performance), 실제 운전의 기대치 (desired behavior)와 관계 깊다. • 하나의 구성요소는 많은 기능을 수행하며 ,하나의 기능은 여러 구성 • 요소를 필요로 한다. • 선택, 배치, 매개변수, 창작, 재설계 와 같은 설계 문제의 다양한 유형들이 있다. • 기계적인 사물을 표현하는 방법에는 의미론적, 그래픽적, 분석적, • 물리적 방법이 있다. • 기계설계는 추상적 단계에서부터 최종 제품인 물리적 단계까지 • 제련(constrain)해 가는 것이다. • 가장 중요한 정보는 다른 이와 의사소통 할 수 있는 결정(decision)이다.
