Edificios Inteligentes / Domótica (2da. Parte)

1. Edificios Inteligentes /Domótica (2da. Parte) Ing. Angelo Velarde Jefe del Área de Telecomunicaciones Sección Electricidad y Electrónica Pontificia Universidad Católica del Perú

2. CONTENIDOS • Redes de Comunicaciones y BAS • Integración de servicios

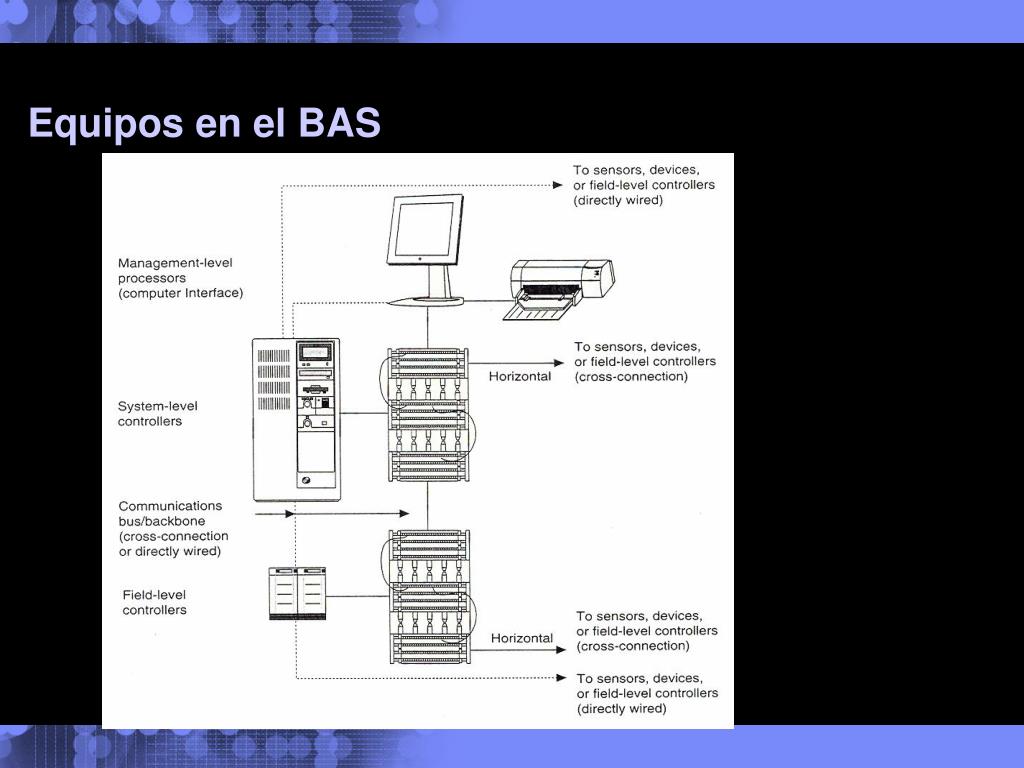

3. Equipos en el BAS

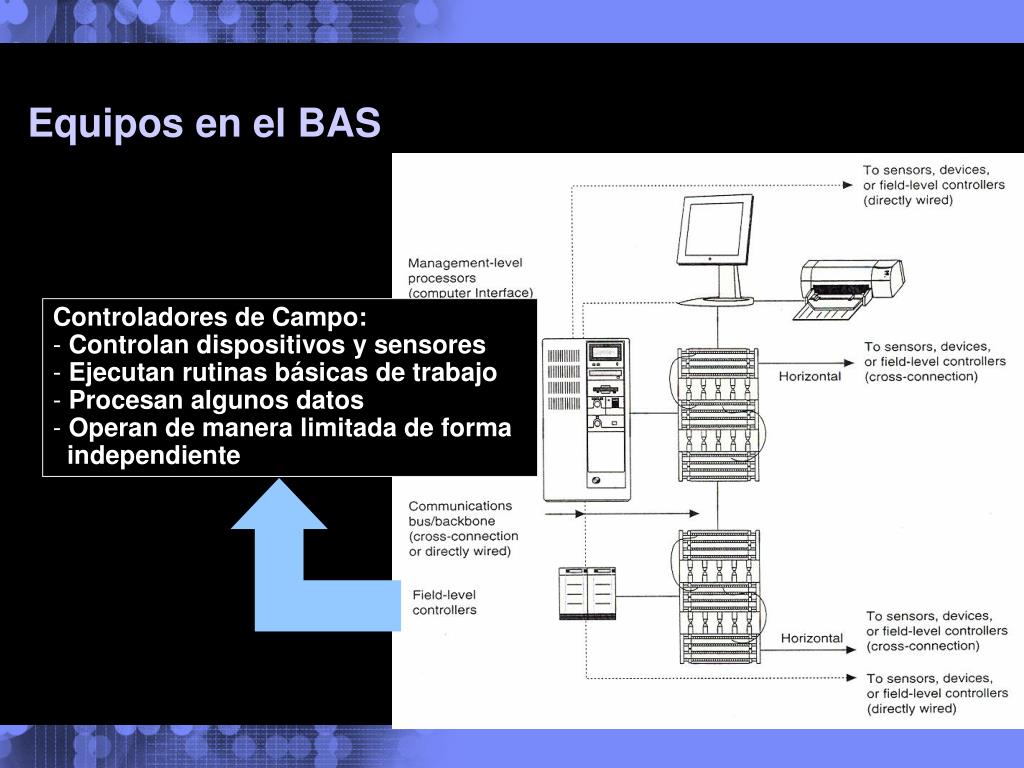

4. Equipos en el BAS Controladores de Campo: • Controlan dispositivos y sensores • Ejecutan rutinas básicas de trabajo • Procesan algunos datos • Operan de manera limitada de forma independiente

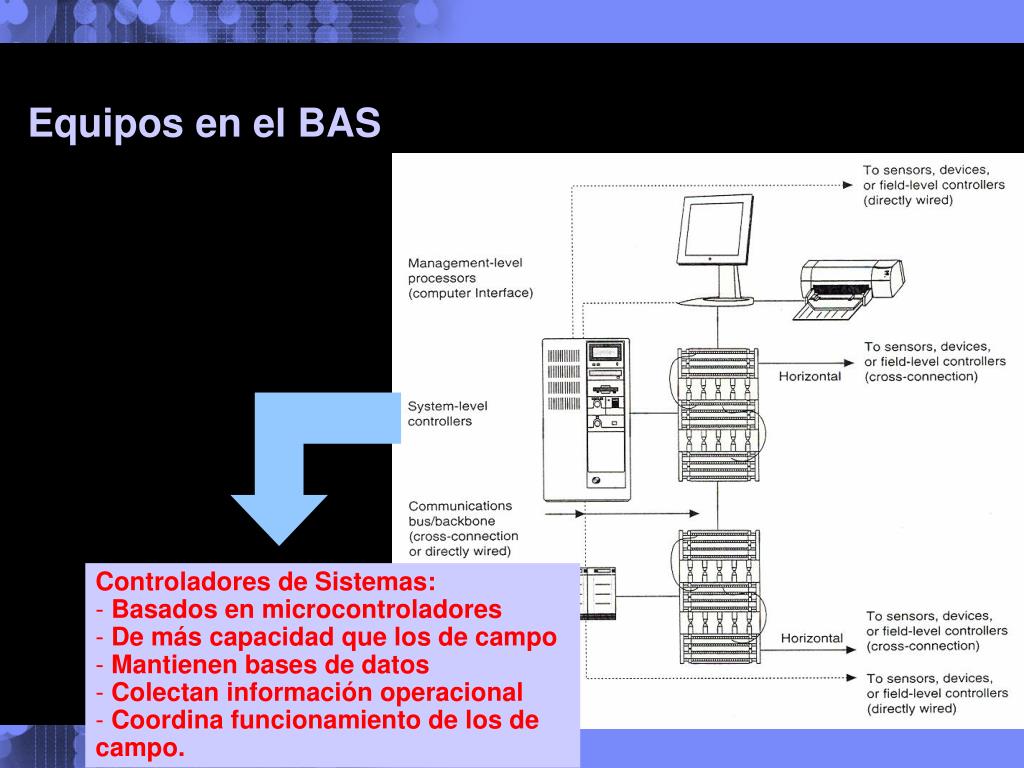

5. Equipos en el BAS Controladores de Sistemas: • Basados en microcontroladores • De más capacidad que los de campo • Mantienen bases de datos • Colectan información operacional • Coordina funcionamiento de los de campo.

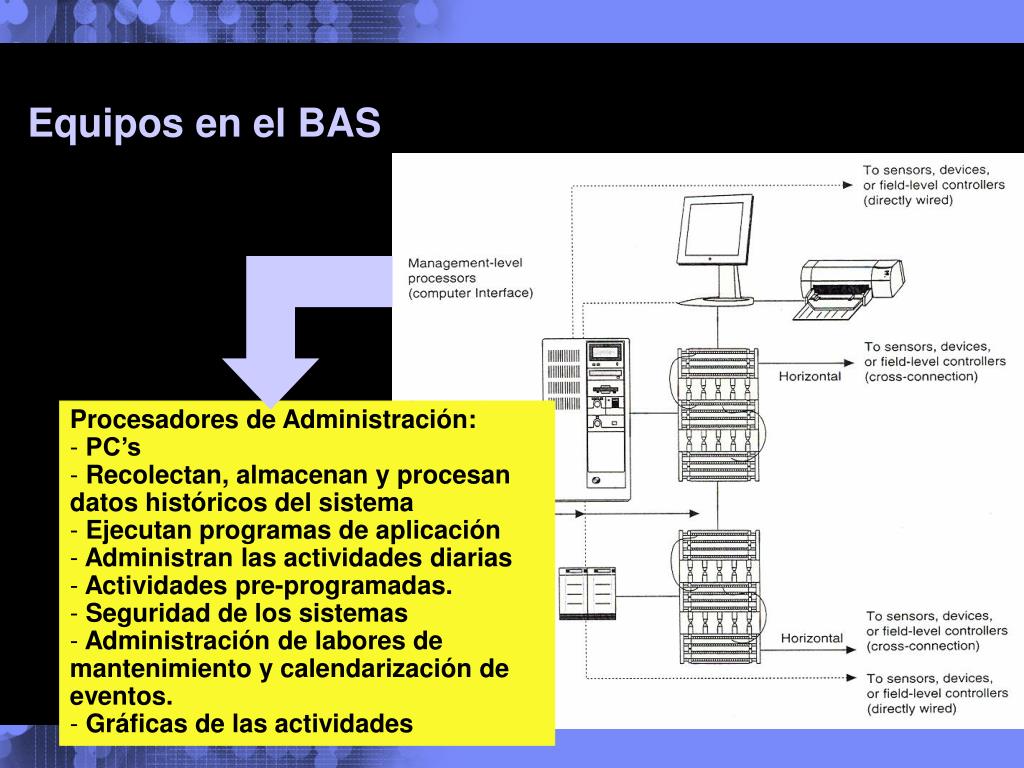

6. Equipos en el BAS Procesadores de Administración: • PC’s • Recolectan, almacenan y procesan datos históricos del sistema • Ejecutan programas de aplicación • Administran las actividades diarias • Actividades pre-programadas. • Seguridad de los sistemas • Administración de labores de mantenimiento y calendarización de eventos. • Gráficas de las actividades

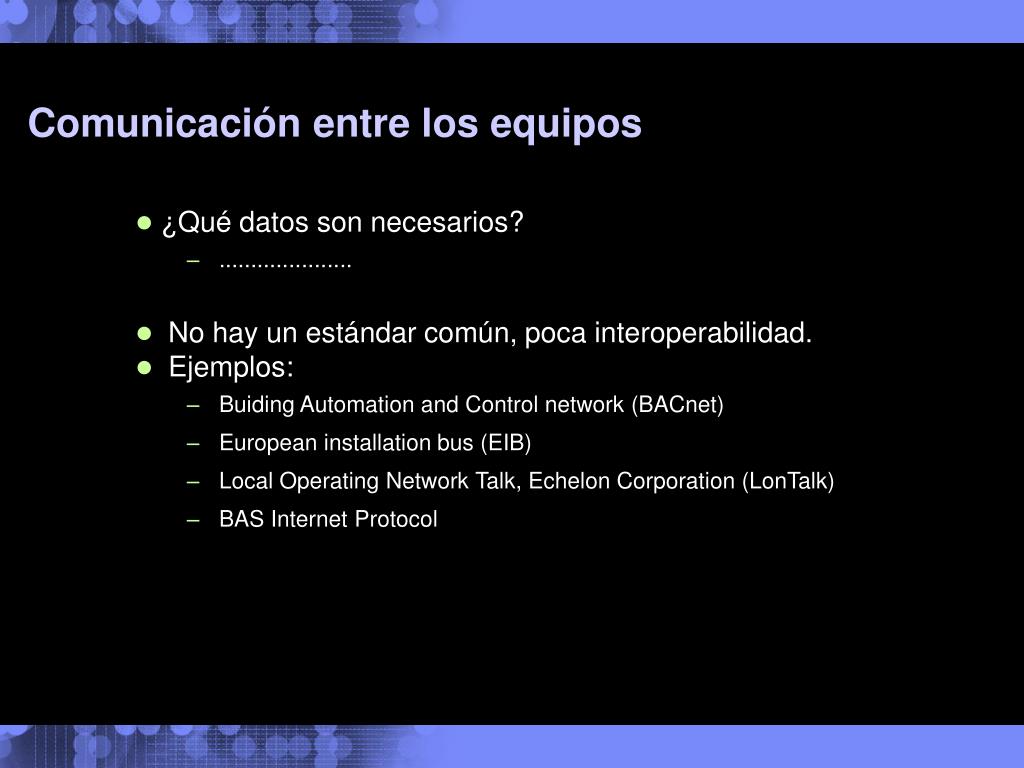

7. Comunicación entre los equipos • ¿Qué datos son necesarios? • ..................... • No hay un estándar común, poca interoperabilidad. • Ejemplos: • Buiding Automation and Control network (BACnet) • European installation bus (EIB) • Local Operating Network Talk, Echelon Corporation (LonTalk) • BAS Internet Protocol

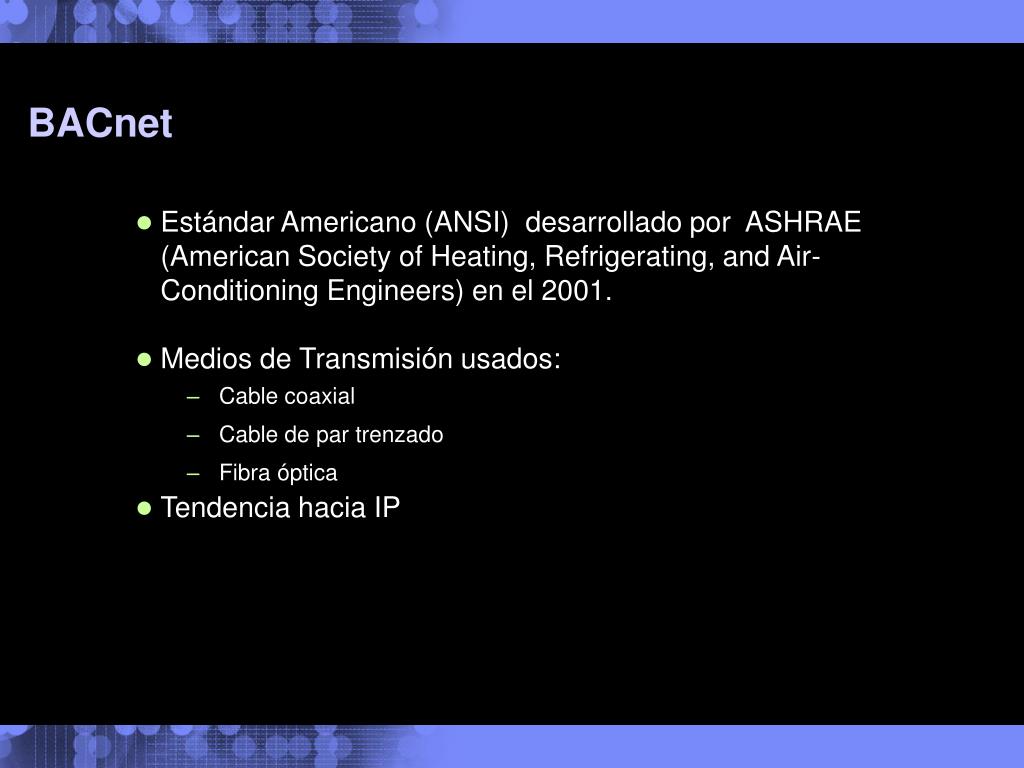

8. BACnet • Estándar Americano (ANSI) desarrollado por ASHRAE (American Society of Heating, Refrigerating, and Air-Conditioning Engineers) en el 2001. • Medios de Transmisión usados: • Cable coaxial • Cable de par trenzado • Fibra óptica • Tendencia hacia IP

9. EIB • Estándar desarrollado por SIEMENS entre 1990 y 2002, apoyado por la EIB Assiociation (EIBA) con 110 compañías relacionadas a la industria. • Tendencia hacia IP • Medios de Transmisión usados: • Cable de par trenzado • Línea de potencia • Radio Frecuencia (RF) • Ha logrado unir: • European Home Systems Association (EHSA) • BatiBUS Club International (BCI) • EIBA Se ha formado Konnex Association (2001)

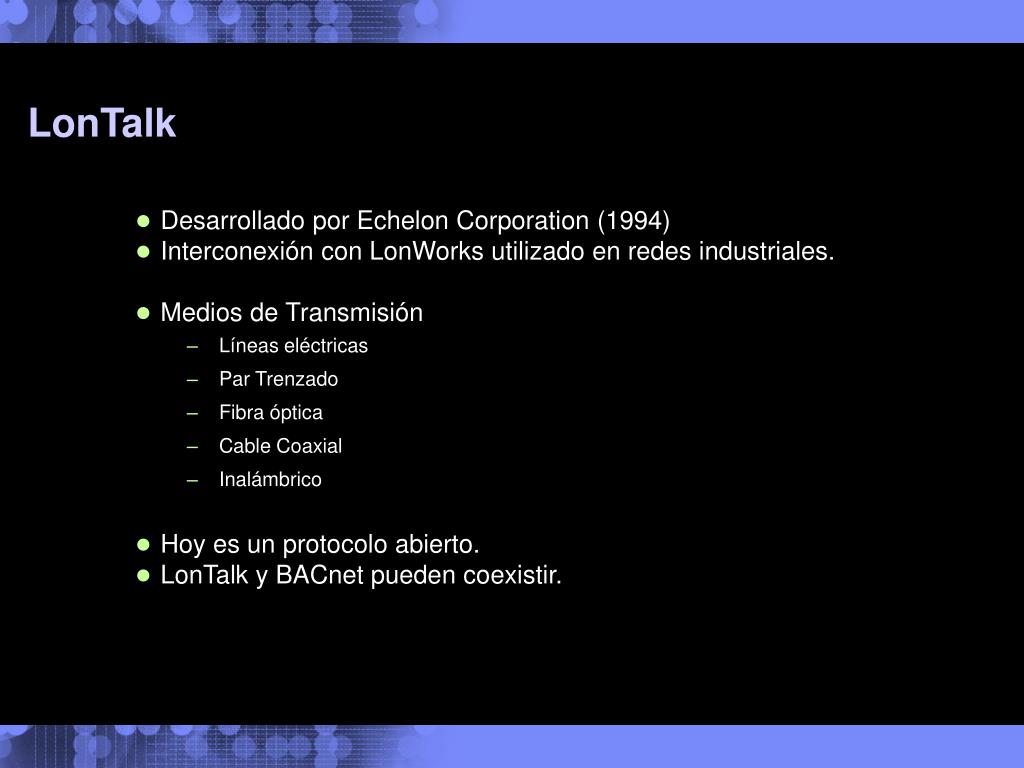

10. LonTalk • Desarrollado por Echelon Corporation (1994) • Interconexión con LonWorks utilizado en redes industriales. • Medios de Transmisión • Líneas eléctricas • Par Trenzado • Fibra óptica • Cable Coaxial • Inalámbrico • Hoy es un protocolo abierto. • LonTalk y BACnet pueden coexistir.

11. BAS sobre IP • Algo más complicado • Dirección IP • Mayor inteligencia en el procesador • Hoy es posible

12. Medios de Transmisión – Par trenzado

13. Medios de Transmisión- Cable Coaxial

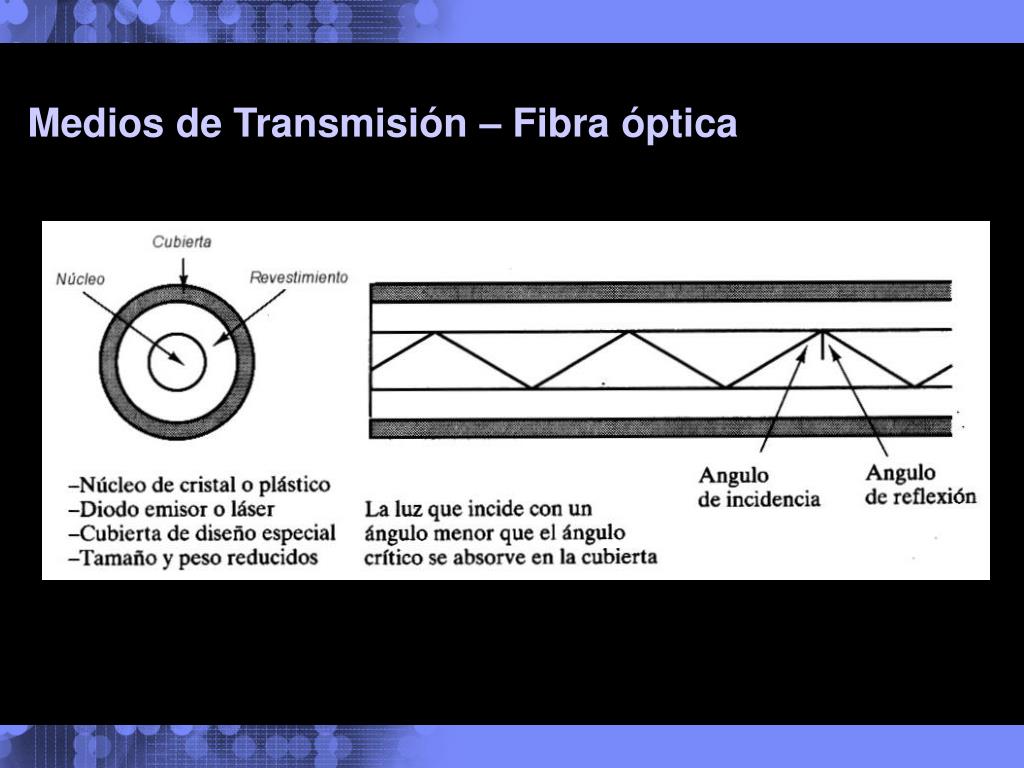

14. Medios de Transmisión – Fibra óptica

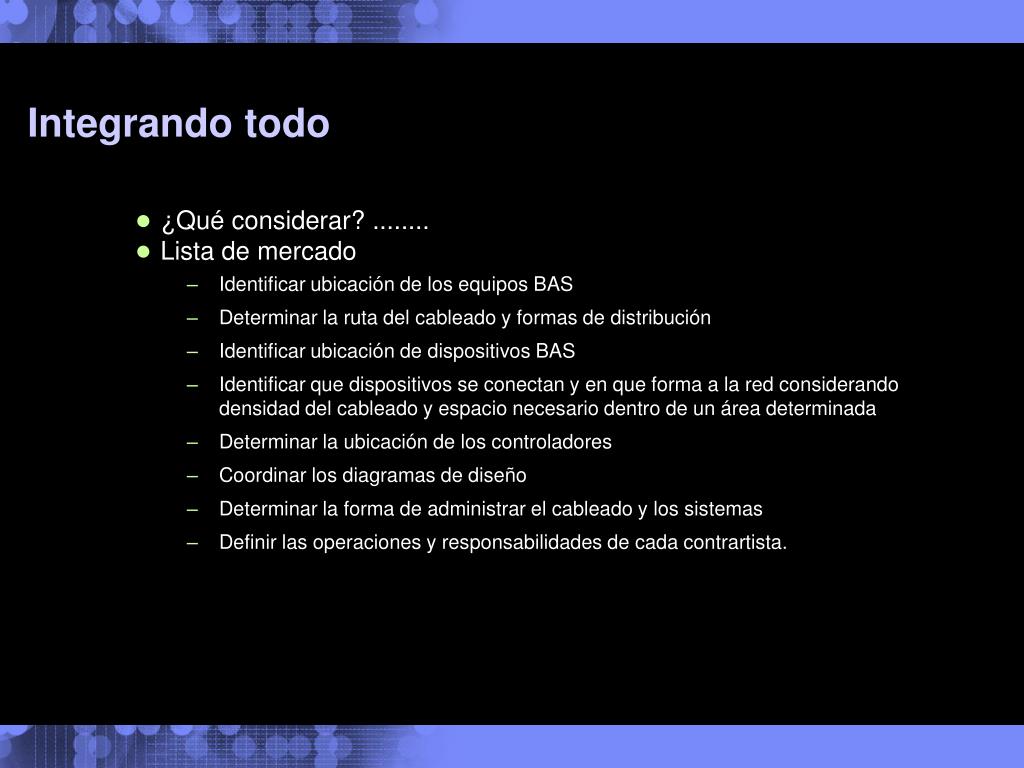

15. Integrando todo • ¿Qué considerar? ........ • Lista de mercado • Identificar ubicación de los equipos BAS • Determinar la ruta del cableado y formas de distribución • Identificar ubicación de dispositivos BAS • Identificar que dispositivos se conectan y en que forma a la red considerando densidad del cableado y espacio necesario dentro de un área determinada • Determinar la ubicación de los controladores • Coordinar los diagramas de diseño • Determinar la forma de administrar el cableado y los sistemas • Definir las operaciones y responsabilidades de cada contrartista.

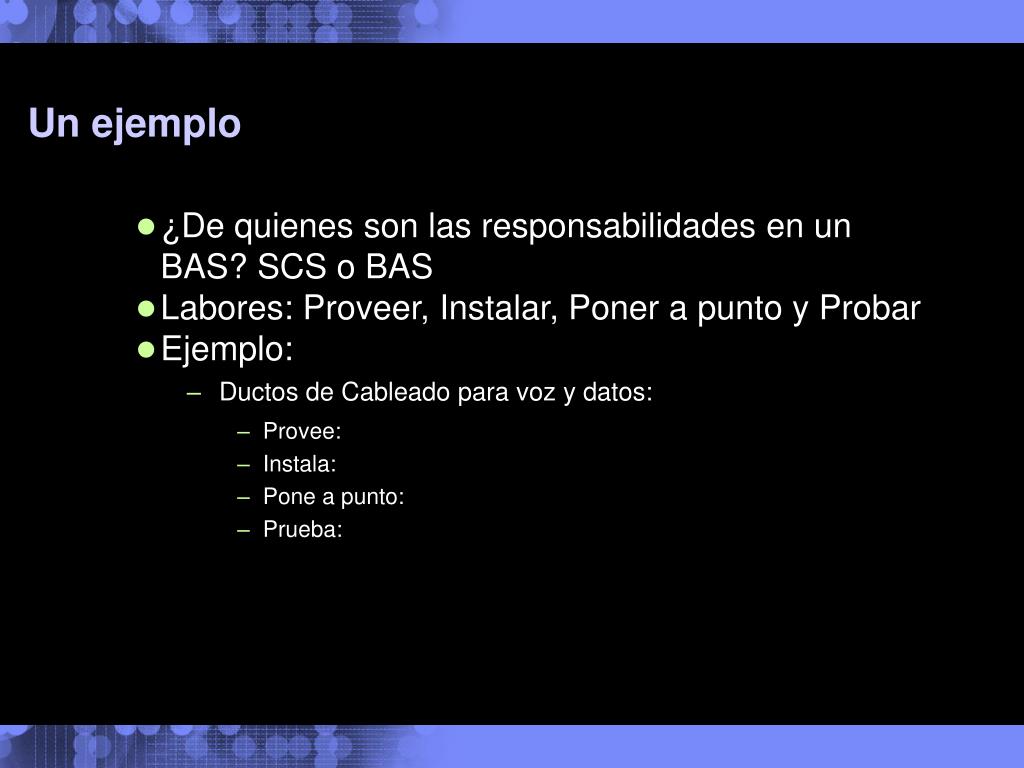

16. Un ejemplo • ¿De quienes son las responsabilidades en un BAS? SCS o BAS • Labores: Proveer, Instalar, Poner a punto y Probar • Ejemplo: • Ductos de Cableado para voz y datos: • Provee: • Instala: • Pone a punto: • Prueba:

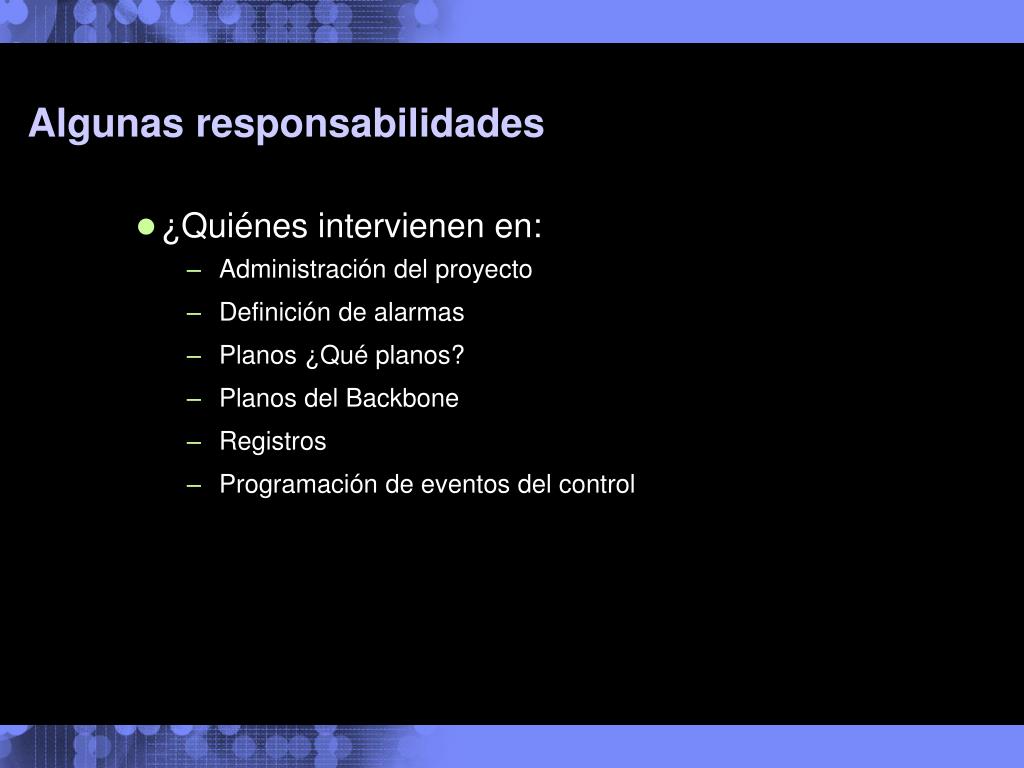

17. Algunas responsabilidades • ¿Quiénes intervienen en: • Administración del proyecto • Definición de alarmas • Planos ¿Qué planos? • Planos del Backbone • Registros • Programación de eventos del control

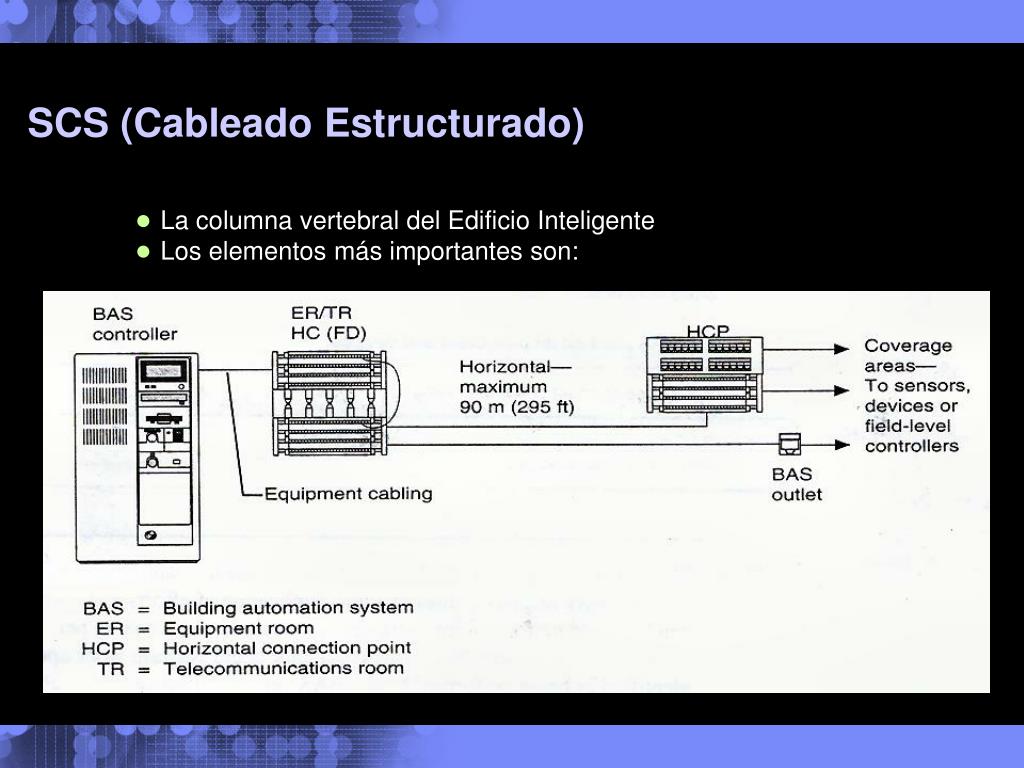

18. SCS (Cableado Estructurado) • La columna vertebral del Edificio Inteligente • Los elementos más importantes son:

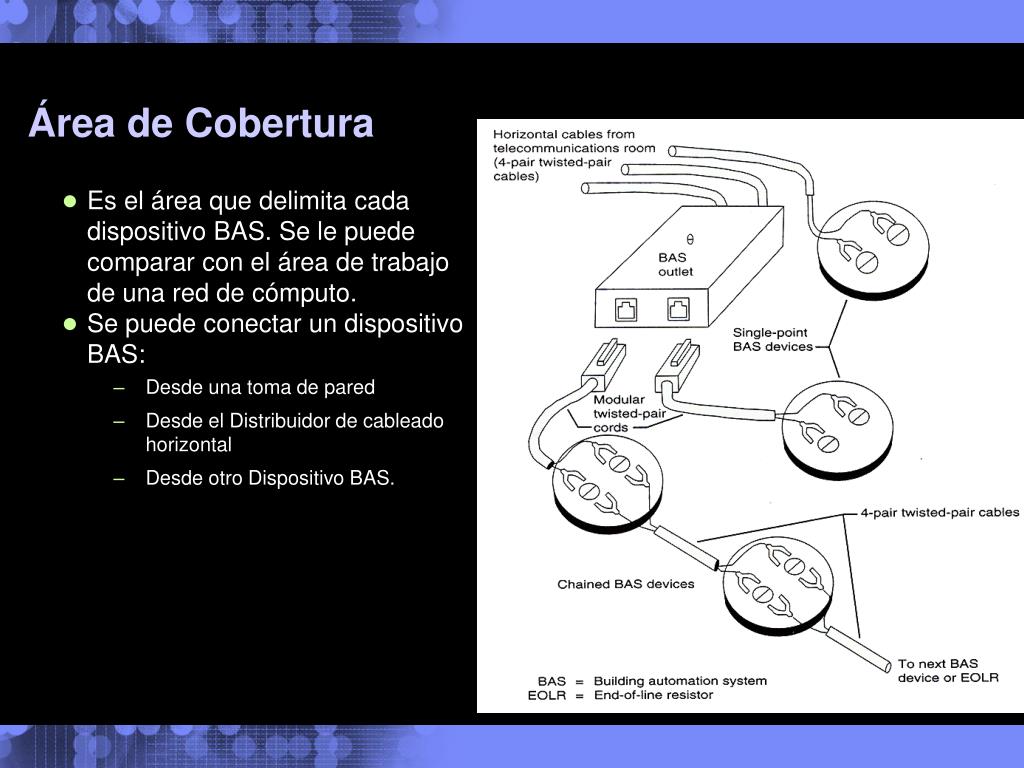

19. Área de Cobertura • Es el área que delimita cada dispositivo BAS. Se le puede comparar con el área de trabajo de una red de cómputo. • Se puede conectar un dispositivo BAS: • Desde una toma de pared • Desde el Distribuidor de cableado horizontal • Desde otro Dispositivo BAS.

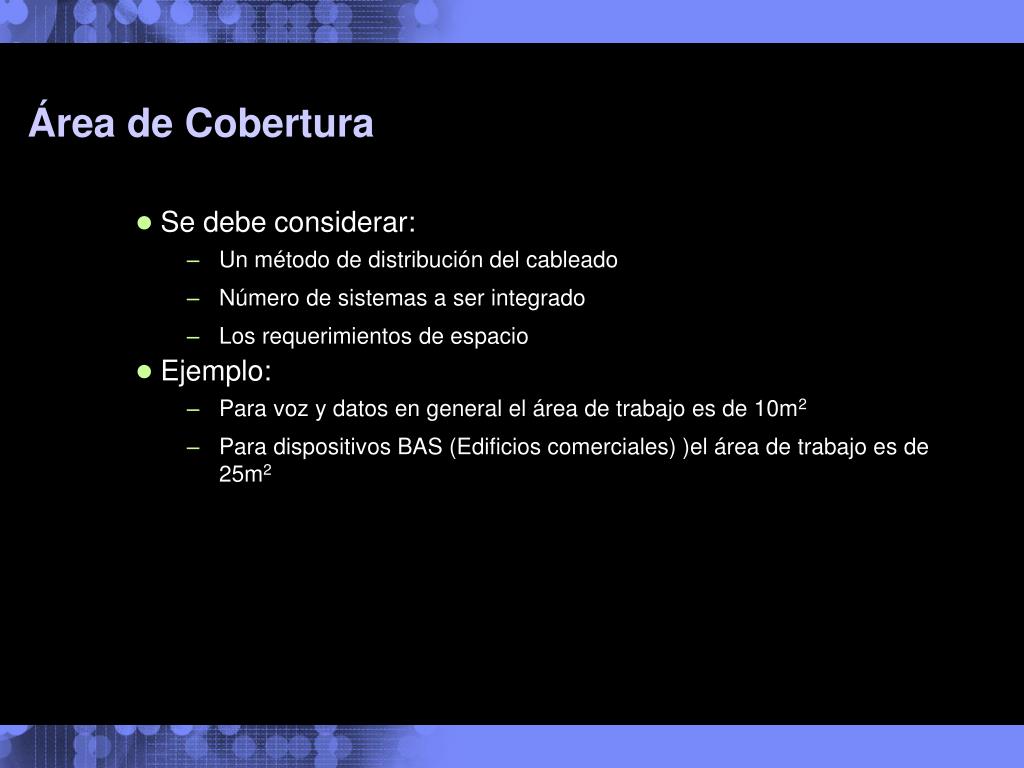

20. Área de Cobertura • Se debe considerar: • Un método de distribución del cableado • Número de sistemas a ser integrado • Los requerimientos de espacio • Ejemplo: • Para voz y datos en general el área de trabajo es de 10m2 • Para dispositivos BAS (Edificios comerciales) )el área de trabajo es de 25m2

21. Más aplicaciones • Parking dentro de Centros comerciales: • BAS-AC = 50m2 • VyD-AC = ........... • Considerar Seguridad, HVAC, Sistemas de perifoneo, Sistemas contra incendios. • No se considera red de Voz y datos • Fábricas • BAS-AC = 50m2 • VyD-AC = 84m2 • Considerar áreas de oficinas, áreas de procesos, inclusión de red industrial • Hoteles • BAS-AC = 25m2 • VyD-AC = 23m2 • Requerimientos por habitación.

22. Más aplicaciones • Salones de clase • BAS-AC = 25m2 • VyD-AC = 5m2 • Considerar Nº de alumnos. Conexiones de cómputo por aula, básicamente se considera el aula para este fin. • Hospitales • BAS-AC = 25m2 • VyD-AC = 14m2 • Considerar los diferentes ambientes y sus características: oficinas, cuartos de pacientes, laboratorios, cuartos de operación. Mejor identificar necesidades de manera separada. • Cuartos de máquinas • BAS-AC = 5m2 • VyD-AC = 84m2 • Considerar equipos de aire acondicionado (enfriadores, calentadores, manejadores de agua, ventiladores, etc.)

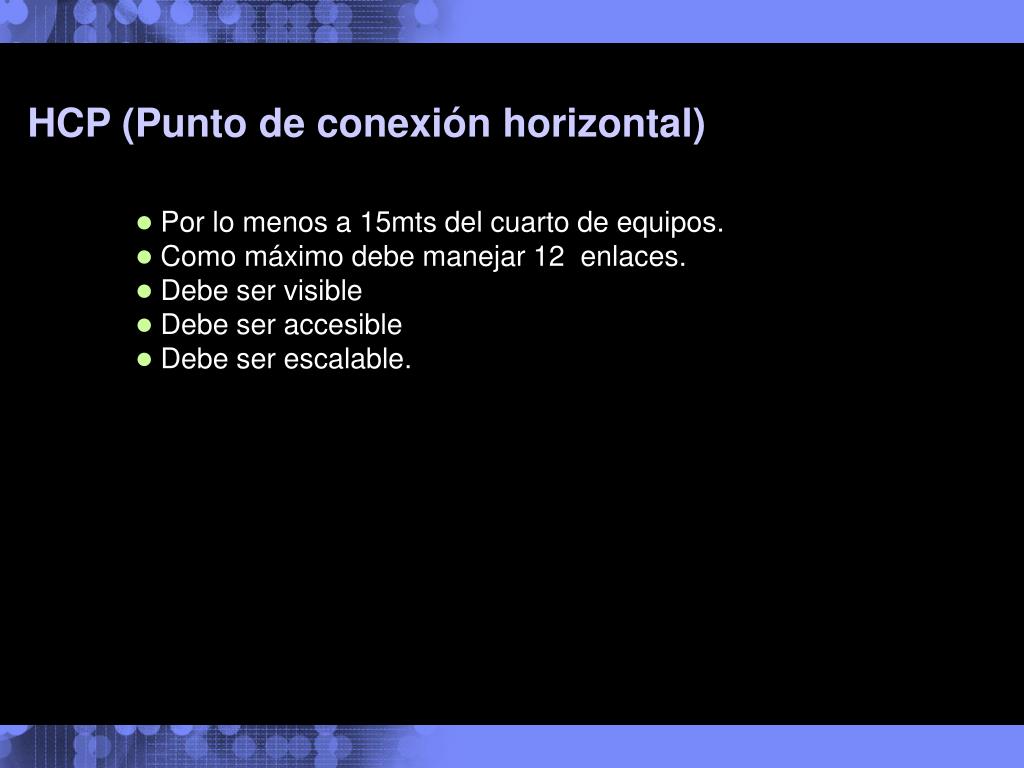

23. HCP (Punto de conexión horizontal) • Por lo menos a 15mts del cuarto de equipos. • Como máximo debe manejar 12 enlaces. • Debe ser visible • Debe ser accesible • Debe ser escalable.

24. Cableado Horizontal • Debemos fijarnos en las distancias máximas de los fabricantes • En algunos casos se pueden lograr distancias de 1.2Km de cableado horizontal. • Con repetidores la distancia se puede extender.

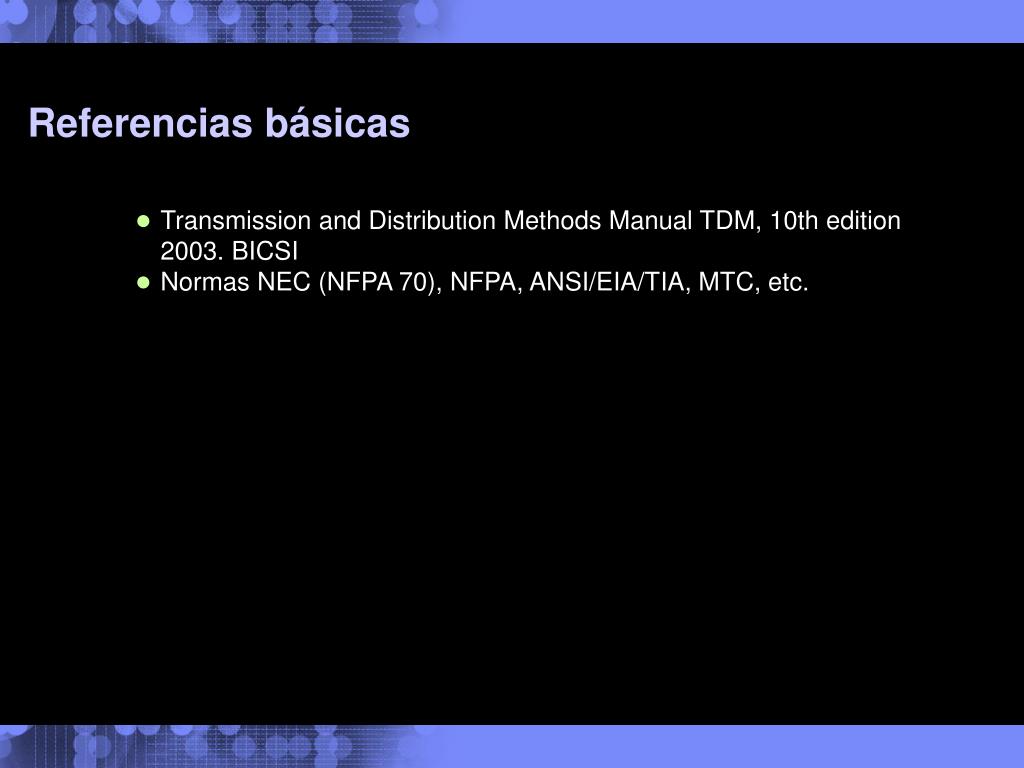

25. Referencias básicas • Transmission and Distribution Methods Manual TDM, 10th edition 2003. BICSI • Normas NEC (NFPA 70), NFPA, ANSI/EIA/TIA, MTC, etc.

26. Y la tarea?

27. Gracias por su atención Consultas lvelard@pucp.edu.pe
