  1. Máquinas Simples Aplicação das leis de Newton

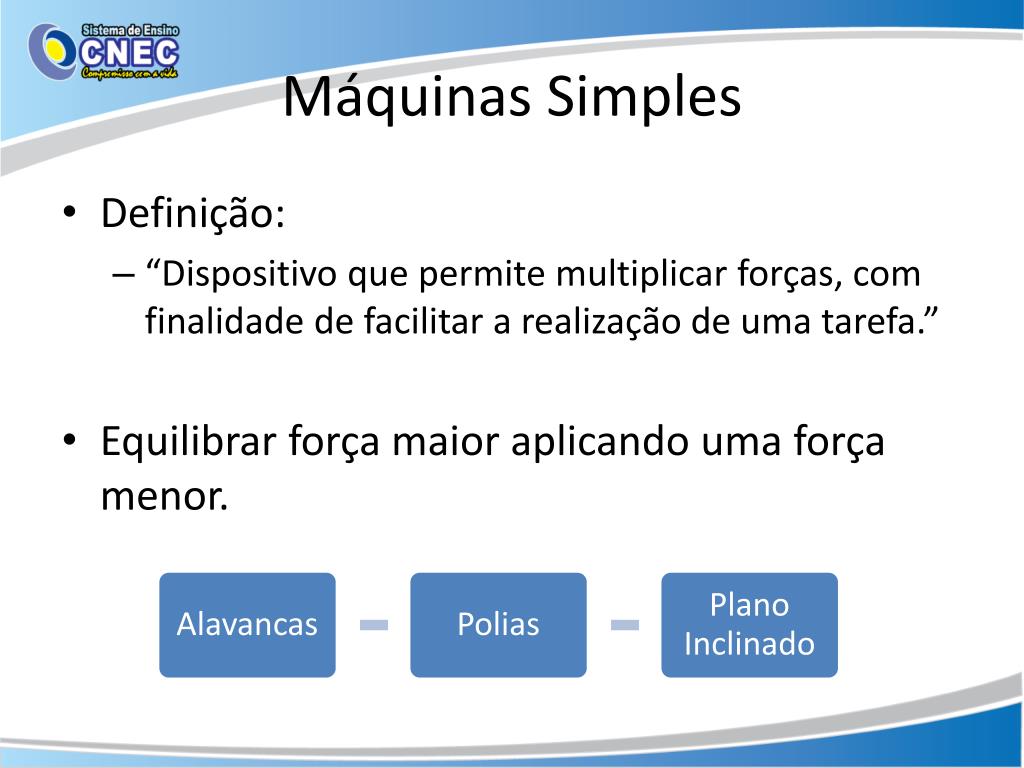

  2. Máquinas Simples • Definição: • “Dispositivo que permite multiplicar forças, com finalidade de facilitar a realização de uma tarefa.” • Equilibrar força maior aplicando uma força menor.

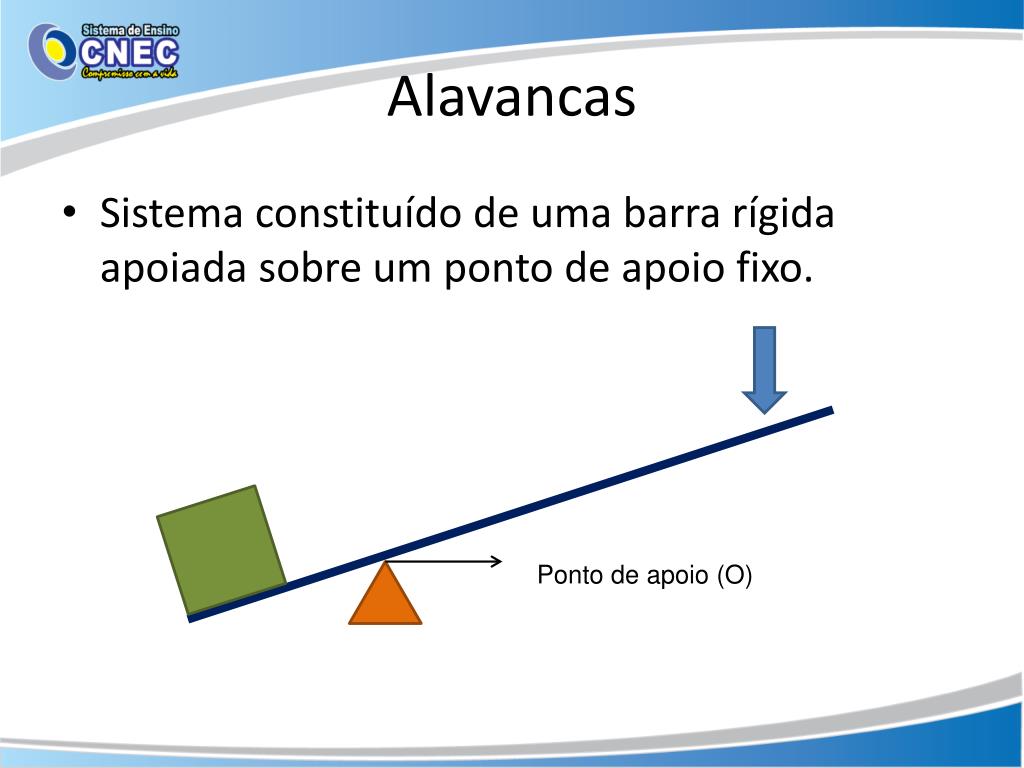

  3. Alavancas • Sistema constituído de uma barra rígida apoiada sobre um ponto de apoio fixo. Ponto de apoio (O)

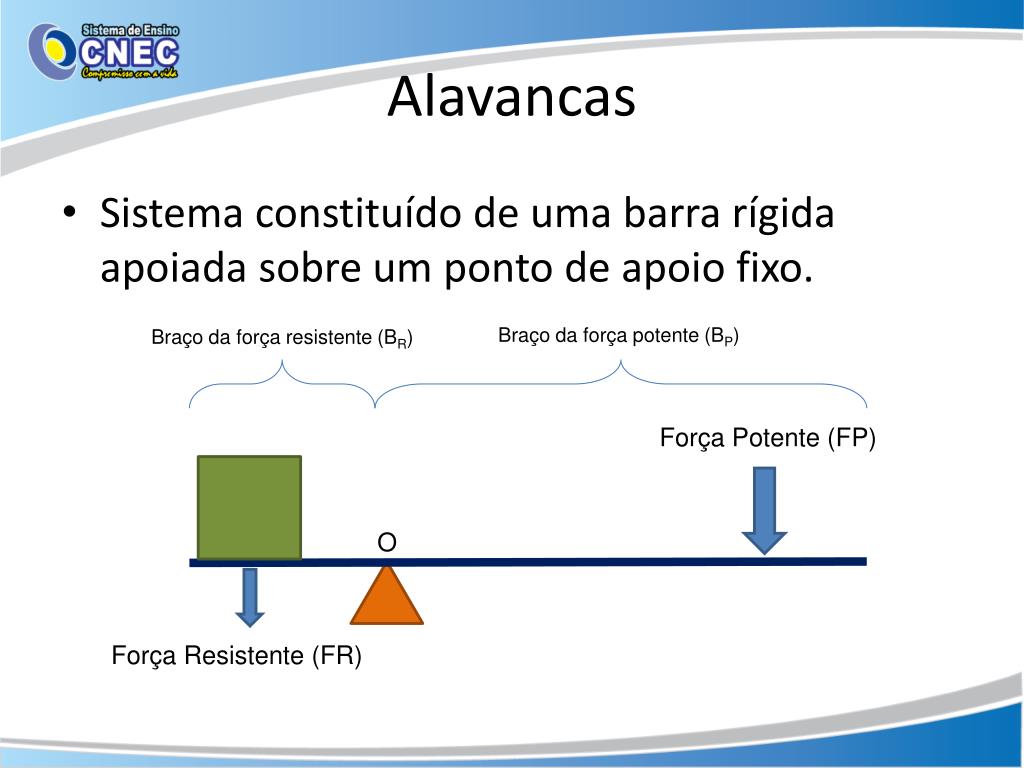

  4. Alavancas • Sistema constituído de uma barra rígida apoiada sobre um ponto de apoio fixo. Braço da força potente (BP) Braço da força resistente (BR) Força Potente (FP) O Força Resistente (FR)

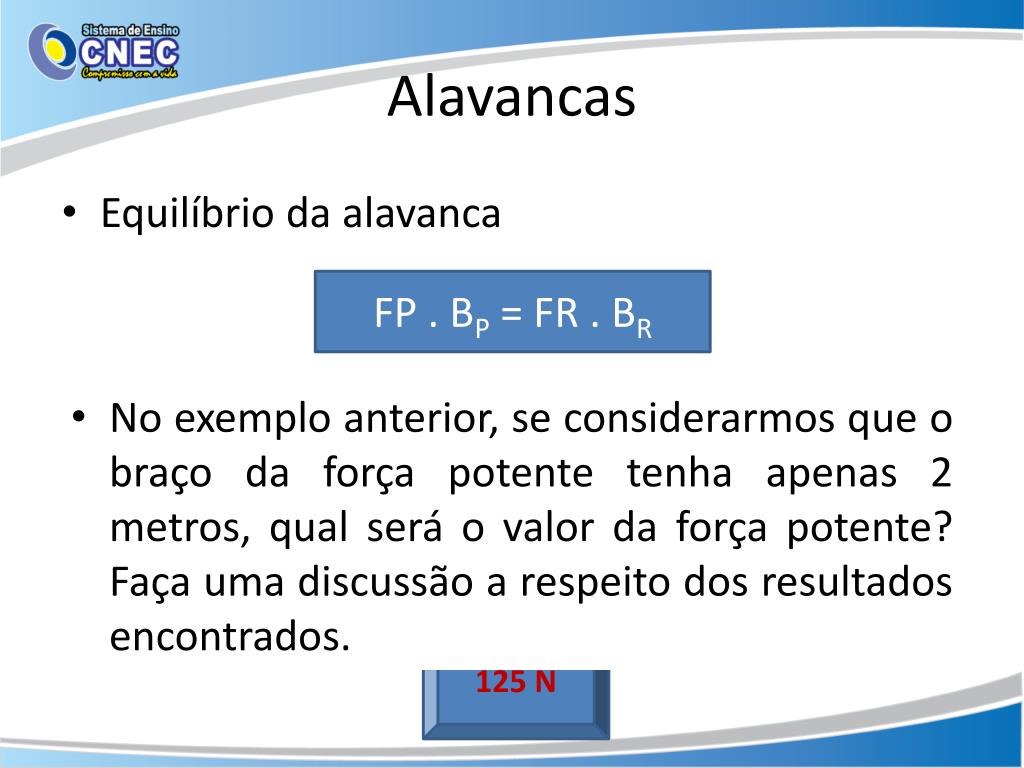

  5. Alavancas • Equilíbrio da alavanca • Ex: Uma caixa possui uma força resistente de 500 N. Se Br é igual a 1 m e Bp é igual a 4 m, determine a intensidade da força potente para que o sistema esteja em equilíbrio. FP . BP = FR . BR • No exemplo anterior, se considerarmos que o braço da força potente tenha apenas 2 metros, qual será o valor da força potente? Faça uma discussão a respeito dos resultados encontrados. 125 N

  6. Alavanca Interfixa • Ponto de apoio entre as forças resistentes e potentes FP O FP FR O FR FP FR O

  7. Alavanca inter-resistentes • Força resistente está entre o ponto de apoio e a força potente. O FR O FR FP FR FP O FP

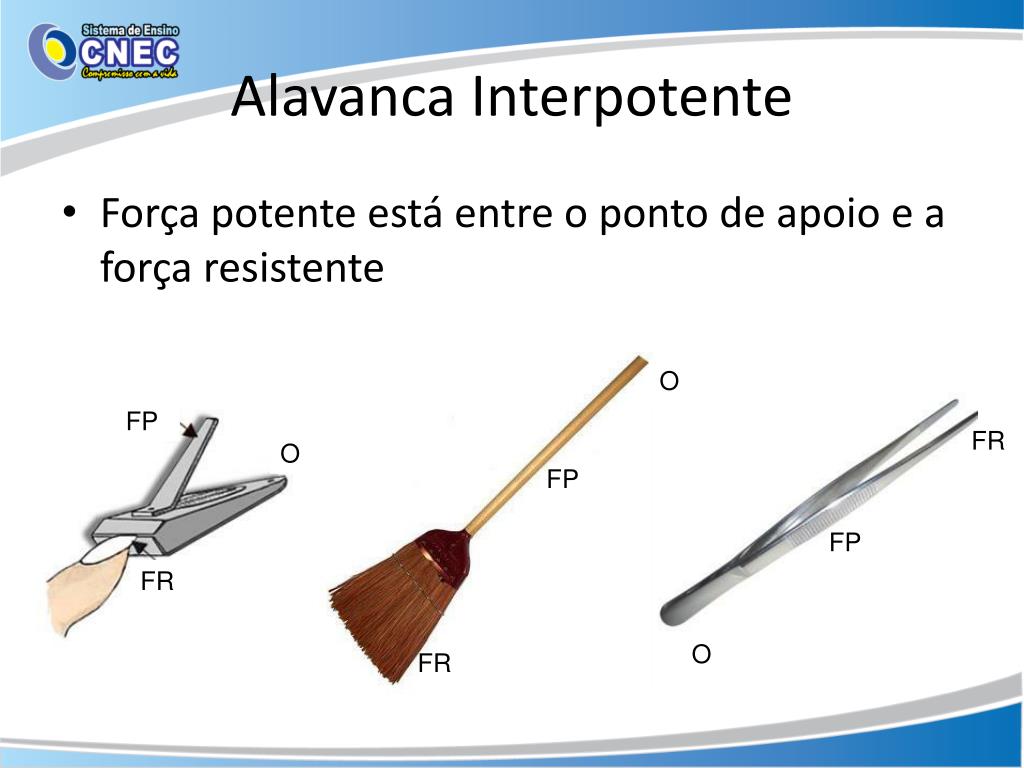

  8. Alavanca Interpotente • Força potente está entre o ponto de apoio e a força resistente O FP FR O FP FP FR O FR

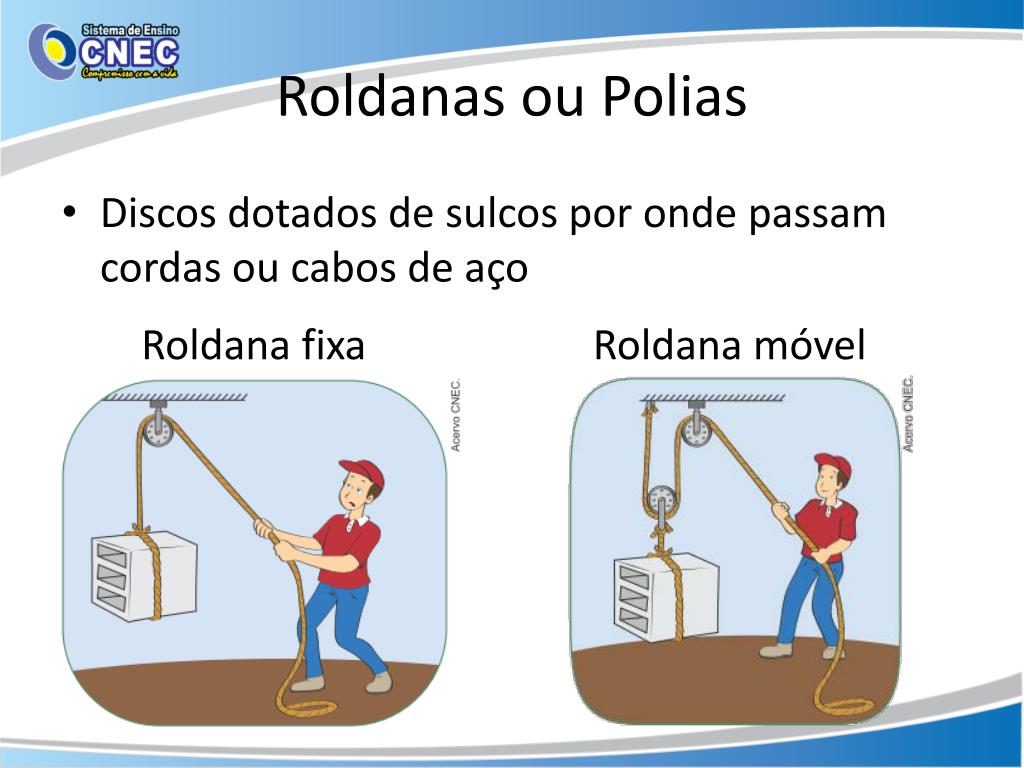

  9. Roldanas ou Polias • Discos dotados de sulcos por onde passam cordas ou cabos de aço Roldana fixa Roldana móvel

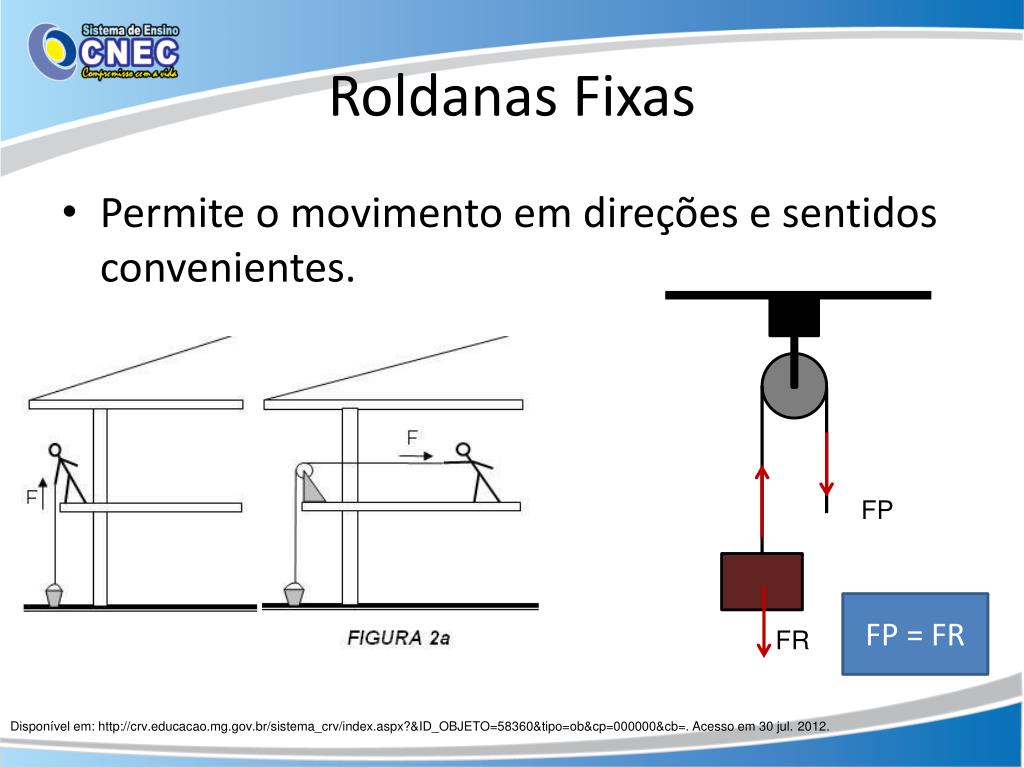

  10. Roldanas Fixas • Permite o movimento em direções e sentidos convenientes. FP FP = FR FR Disponível em: http://crv.educacao.mg.gov.br/sistema_crv/index.aspx?&ID_OBJETO=58360&tipo=ob&cp=000000&cb=. Acesso em 30 jul. 2012.

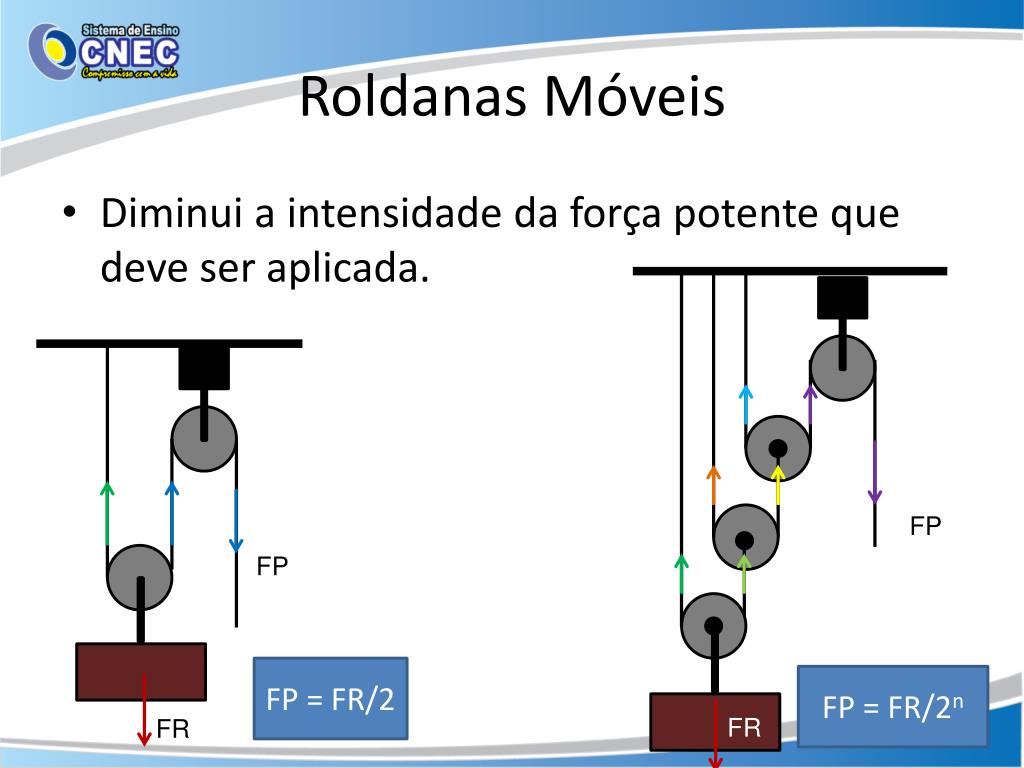

  11. Roldanas Móveis • Diminui a intensidade da força potente que deve ser aplicada. FP FP FP = FR/2 FP = FR/2n FR FR

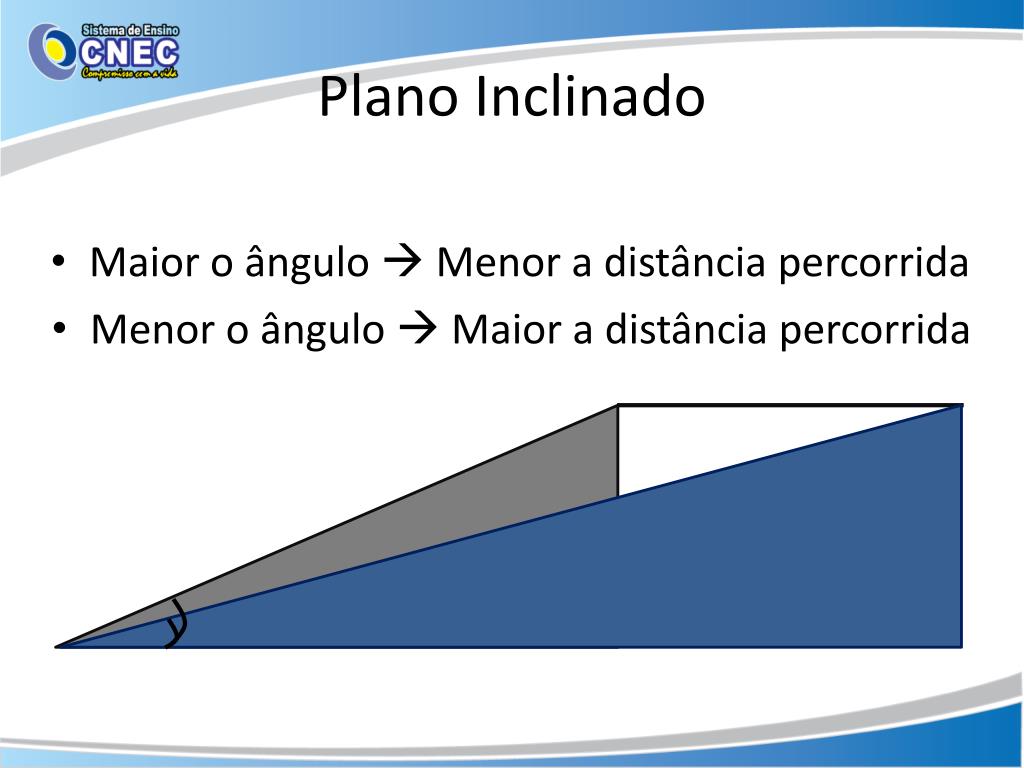

  12. Plano Inclinado • Maior o ângulo  Menor a distância percorrida • Menor o ângulo  Maior a distância percorrida
