  1. KONTROLA SÁDROKARTONOVÝCH PŘÍČEK Bochezová Markéta, Novanská Hana, Šviráková Pavlína AKUSTICKÉ PŘÍČKY SYSTÉMU RIGIPS

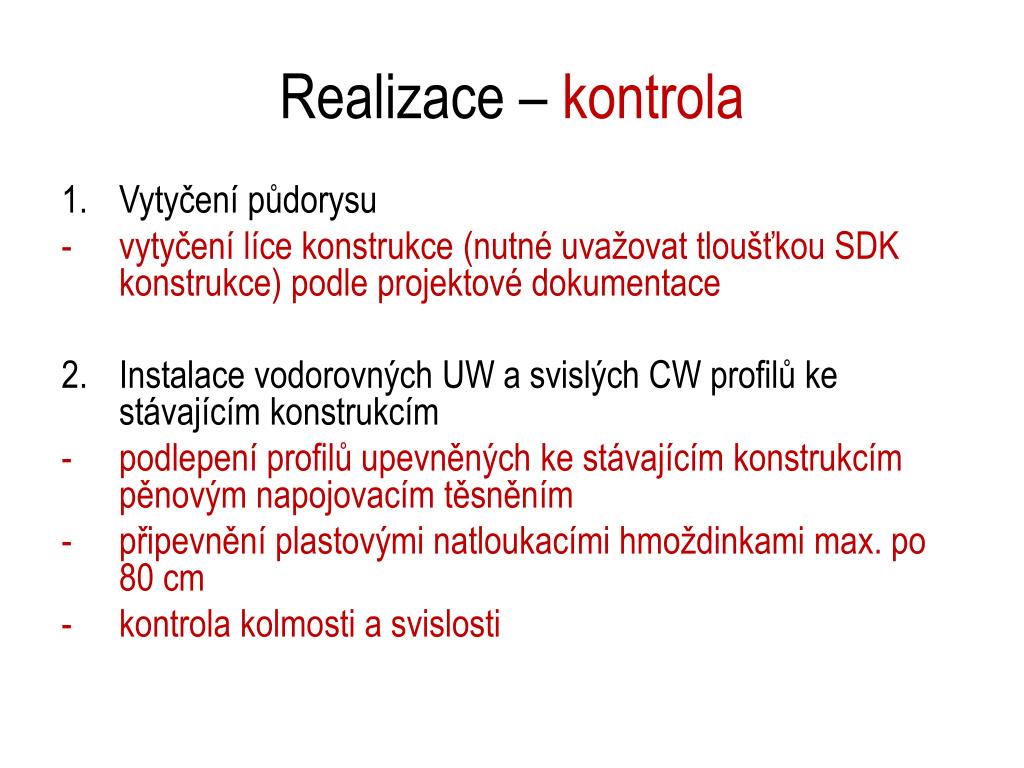

  2. Realizace – kontrola • Vytyčení půdorysu • vytyčení líce konstrukce (nutné uvažovat tloušťkou SDK konstrukce) podle projektové dokumentace 2. Instalace vodorovných UW a svislých CW profilů ke stávajícím konstrukcím • podlepení profilů upevněných ke stávajícím konstrukcím pěnovým napojovacím těsněním • připevnění plastovými natloukacími hmoždinkami max. po 80 cm • kontrola kolmosti a svislosti

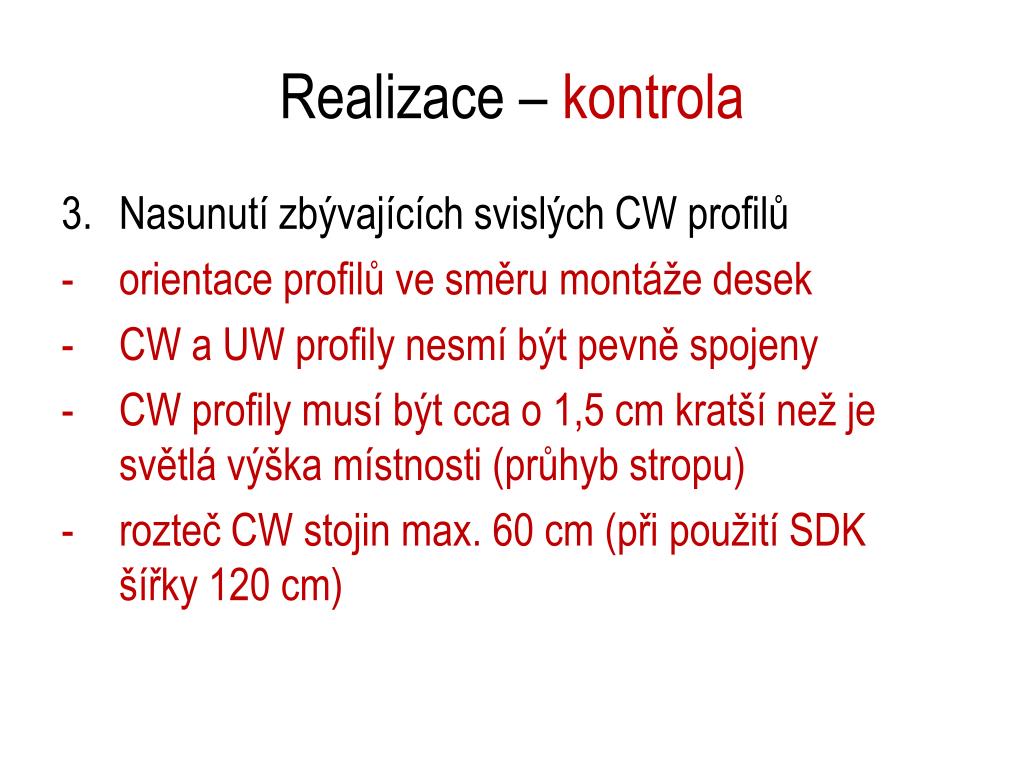

  3. Realizace – kontrola 3. Nasunutí zbývajících svislých CW profilů • orientace profilů ve směru montáže desek • CW a UW profily nesmí být pevně spojeny • CW profily musí být cca o 1,5 cm kratší než je světlá výška místnosti (průhyb stropu) • rozteč CW stojin max. 60 cm (při použití SDK šířky 120 cm)

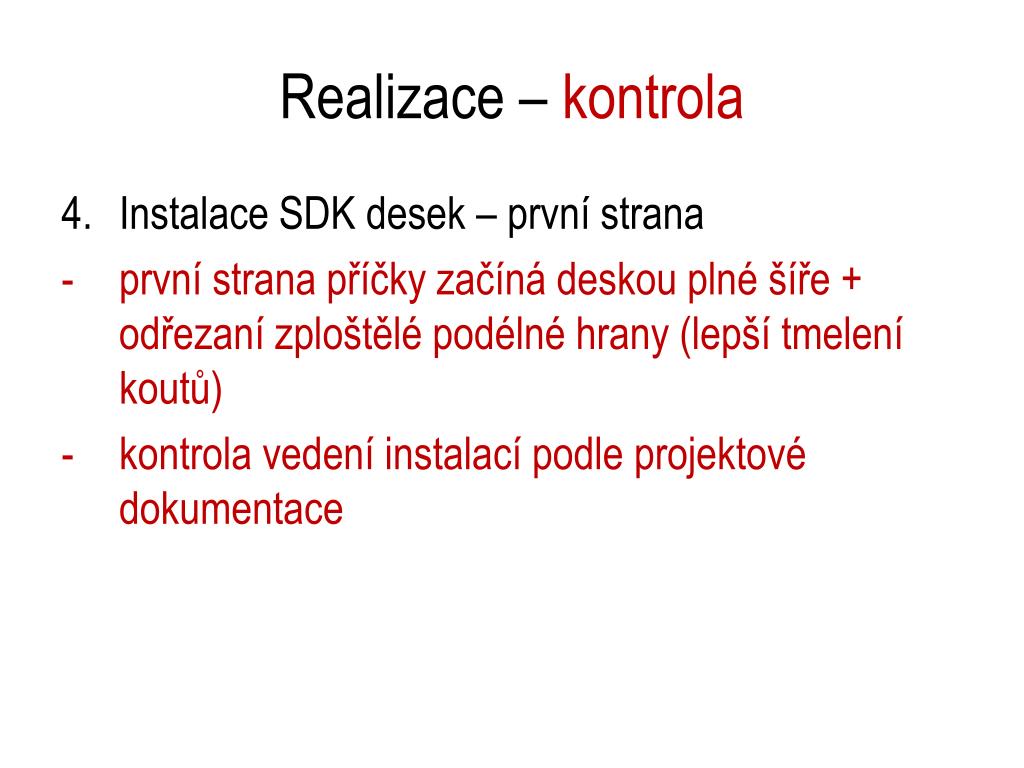

  4. Realizace – kontrola • Instalace SDK desek – první strana • první strana příčky začíná deskou plné šíře + odřezaní zploštělé podélné hrany (lepší tmelení koutů) • kontrola vedení instalací podle projektové dokumentace

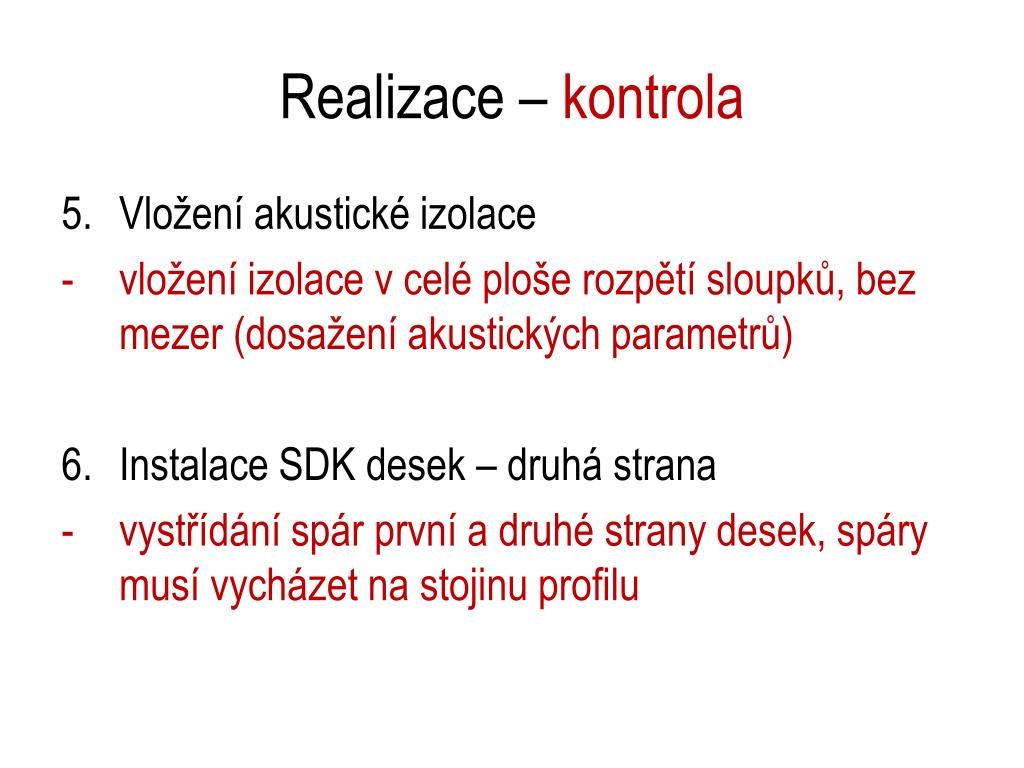

  5. Realizace – kontrola 5. Vložení akustické izolace • vložení izolace v celé ploše rozpětí sloupků, bez mezer (dosažení akustických parametrů) 6. Instalace SDK desek – druhá strana • vystřídání spár první a druhé strany desek, spáry musí vycházet na stojinu profilu

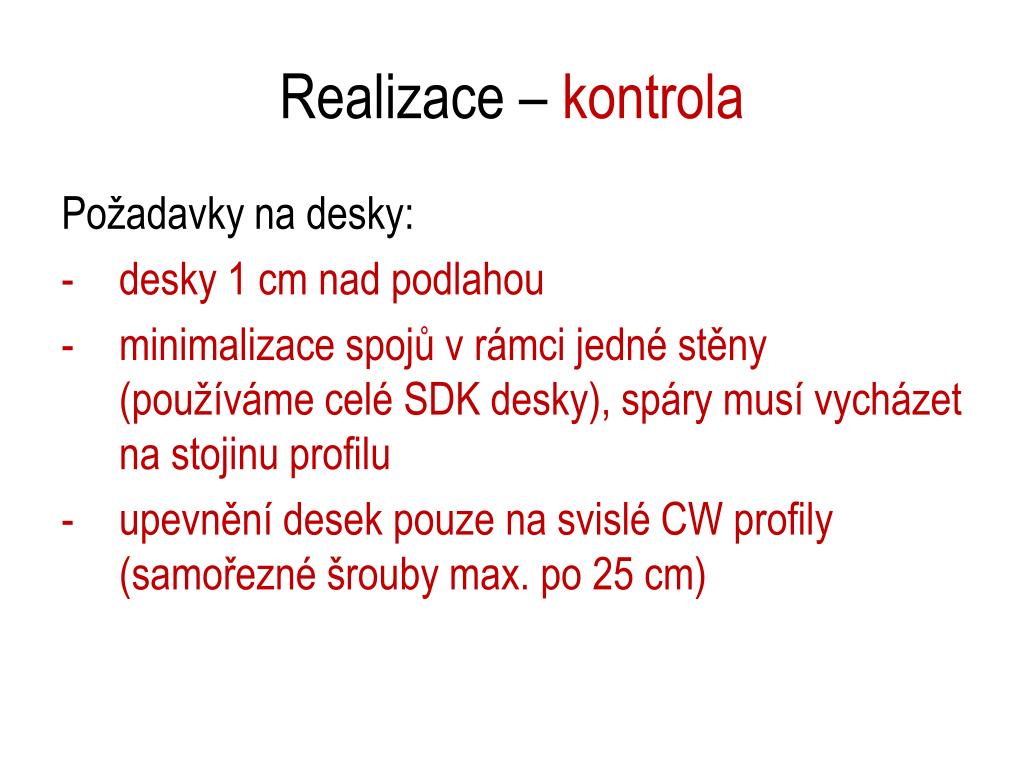

  6. Realizace – kontrola Požadavky na desky: • desky 1 cm nad podlahou • minimalizace spojů v rámci jedné stěny (používáme celé SDK desky), spáry musí vycházet na stojinu profilu • upevnění desek pouze na svislé CW profily (samořezné šrouby max. po 25 cm)

  7. Realizace – kontrola • Začišťovací práce • zpevnění rohů ukončovacím profilem (zakrytí nedokonalostí, mechanická ochrana) • zpevnění koutů páskou aplikovanou do vrstvy tmelu (zamezení trhlin a prasklin v koutech) • zatmelení spár desek sádrovým spárovacím tmelem s vloženou skelnou páskou • větší spáry (obvod konstrukce) musí být vyplněny do celé hloubky tmelem • zatmelení hlaviček šroubů, pásek a ukončovacích profilů • celoplošné zatmelení (co nejslabší vrstva) • po zaschnutí tmelu nerovnosti zbroušeny

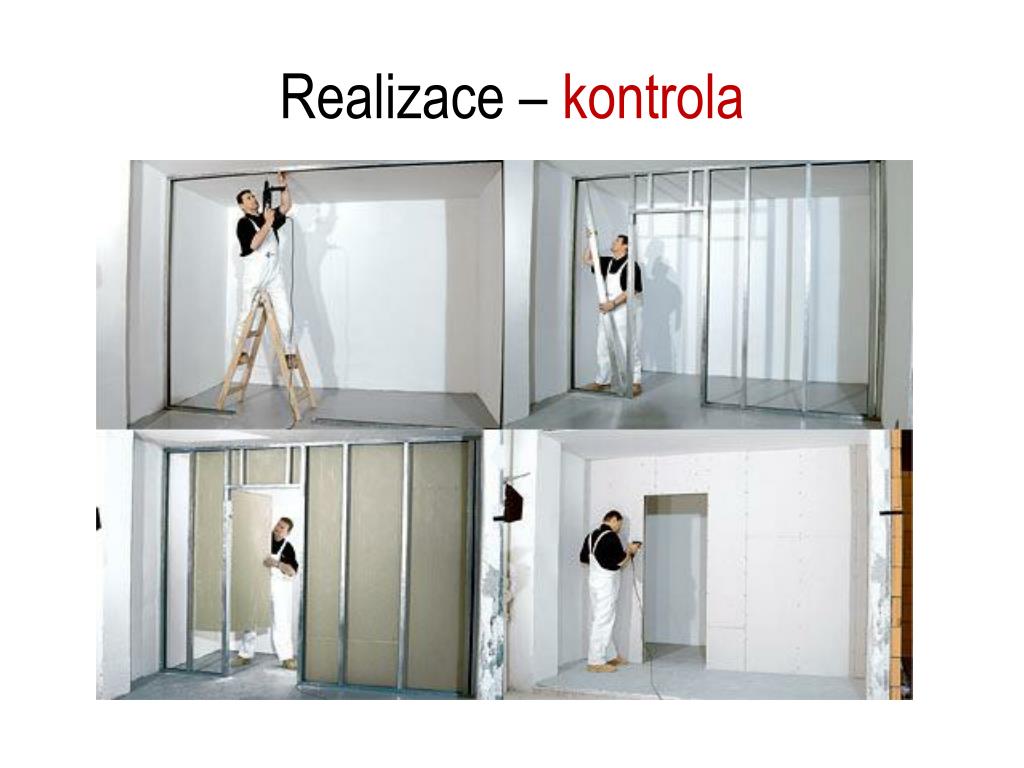

  8. Realizace – kontrola

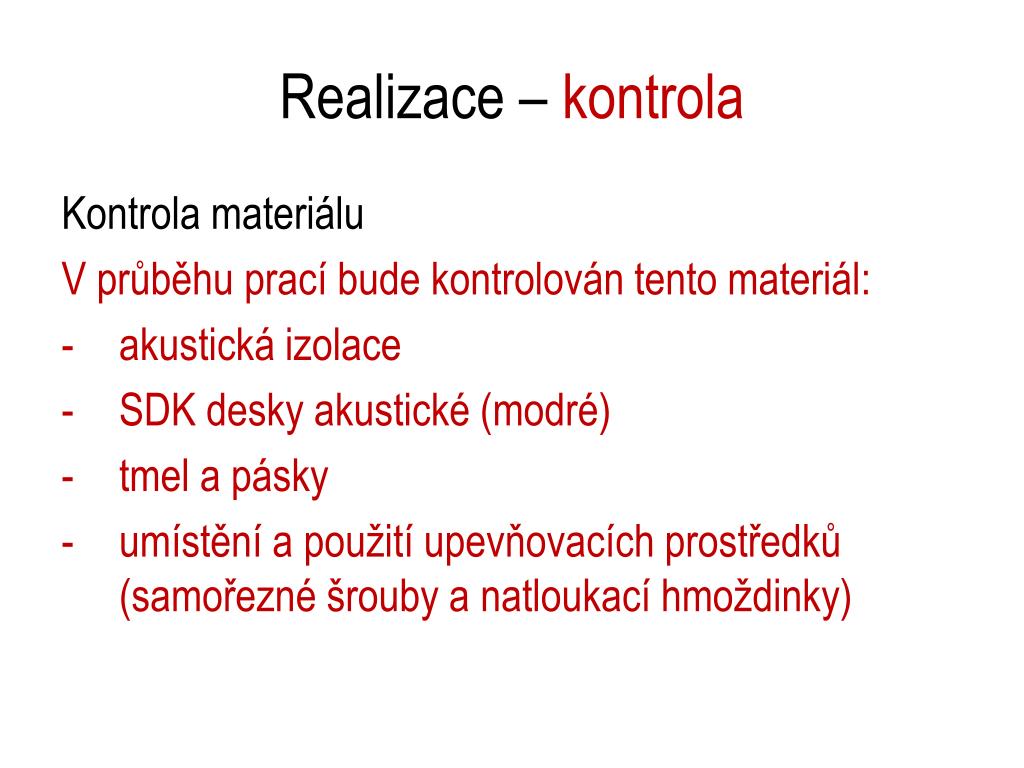

  9. Realizace – kontrola Kontrola materiálu V průběhu prací bude kontrolován tento materiál: • akustická izolace • SDK desky akustické (modré) • tmel a pásky • umístění a použití upevňovacích prostředků (samořezné šrouby a natloukací hmoždinky)

  10. Před odevzdáním – kontrola • rovinnost povrchu • úklid pracoviště
