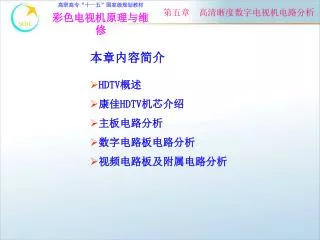

  1. 本章内容简介 • HDTV概述 • 康佳HDTV机芯介绍 • 主板电路分析 • 数字电路板电路分析 • 视频电路板及附属电路分析

  2. 本次课内容简介 • HDTV概述 • 康佳HDTV机芯介绍 • 主板电路分析

  3. 教学目的： 1、了解我国国家HDTV标准； 2、熟悉康佳P29FG188机芯结构和信号处理流程； 3、掌握频率合成式中放一体化结构高频的特点、结构和 电路分析； 4、掌握伴音系统电路分析。 教学重点与难点： 1、康佳P29FG188机芯结构和信号处理流程； 2、频率合成式中放一体化结构高频头和伴音系统电路 分析。

  4. 案例： 打开两台电视机（一台为新型模拟彩色电视机，另一台为HDTV彩色电视机）的后盖，从结构、功能等方面观察、比较它们的异同点。 1 .显像管方面的异同 2 .内部结构方面的异同 3 .功能上的异同 任务：掌握HDTV彩电的一般结构、功能，了解康佳P29FG188机芯的组成和信号处理流程。

  5. 5.1 HDTV概述 1、HDTV的功能 将数字压缩编码调制电视信号或数据信号等，还原成满足高清晰度数字电视标准的图像和声音。 2、HDTV的定义 高清晰电视应是一个透明系统，一个正常视力的观众在距该系统显示屏高度的三倍距离上所看到图像质量应具有观看原始景物或表演时所得到的映像。

  6. 3、HDTV的技术特点 HDTV是数字电视(DTV)标准中最高级的一种，所加信号在拍摄、编辑、制作、播出、传输、接收等（即电视信号播出和接收的全过程）都使用数字设备。 HDTV是微电子技术、信息处理技术、通信技术、数字压缩及解压缩技术和高清晰度显示器技术等高度综合应用的结晶。在电视节目制作、信道传输和接收解码等过程中，采用了数字图像压缩编码、数字伴音压缩编码、数字多路复用技术、信道纠错编码技术以及适用于各种传输信道的调制解调技术等。 总之，HDTV是以数字电路为基础，以数字信号的压缩和解压处理技术为核心，完成信息的变换、传输、还原等一系列处理。

  7. 4、HDTV的国家标准 我国于2006年8月18日正式批准“GB20600-2006《数字电视地面广播传输系统帧结构、信道编码和调制》”为强制性国家标准，并于2007年 8月1日起实施。 HDTV的信号格式通常有以下几种： 1080i/60Hz或1080i/50Hz（分辨率为1920×1080），行频33.75kHz， 图象带宽31MHz。即水平方向像素为1920个，垂直方向像素为1080个 扫描方式为隔行扫描，我国采用这项标准。 720p/60Hz或720p/50Hz（分辨率为1280×750），行频达45kHz， 图象带宽28MHz。 1080p/60Hz（分辨率为1920×1080），行频达33.75kHz。

  8. 5、HDTV的一般组成 HDTV接收机的一般由中放一体化频率合成式高频头、AV输入／输出接口电路、数字电路板、音频信号处理电路、视放电路、遥控系统、动态扫描速度调制电路、行、场扫描电路、高、中压形成电路、显像管及附属电路和开关稳压电源等组成。 图5.1 高清晰度数字电视系统的一般组成框 【点击观看】

  9. 5.2 康佳P29FG188机芯介绍 5.2.1 康佳P29FG188机芯的特点 1、P29FG188机芯的主要参数 显象管 ※ CRT纯平，屏幕尺寸74厘米（29英寸） 音效 ※ 重低音，环绕立体声，AV立体声 接口 ※ AV，S，RGB，YCbCr，YPbPr（数字视频信 号端子），15针RGB接口，可作为显示器使用 制式 ※ 国际多制式信号接收 扫描 ※ 逐行扫描 其它 ※ GPS色彩定位，地磁校正，色温控制等

  10. 2、P29FG188机芯的特点 ※ 全面兼容1080p，1080i，720p等高清数字信号格式和其他逐行扫描格式 ※ 采用了CCS（Cross Colour Separation）“3D效果动静态亮色分离技术” 全制式动态3D处理技术 ※ 采用了DCDi（获艾米尔专利）“动态图像小角度去锯齿”技术 ※ 采用了DSP2超微数字点阵显像（即电影再现）技术 ※ 采用空间环绕立体声技术、主声道五段均衡器、DSP数码音效控制等先 进技术，自动拓展音域，使声音真实、纯净

  11. 5.2.2 康佳P29FG188机芯组成 1、康佳P29FG188整机结构示意图

  12. 图5.2 康佳P29FG188高清晰度数字电视机结构示意图 【点击观看】

  13. 表5-1数字电视与模拟彩电结构比较

  14. 2、康佳P29FG188整机组成框图 康佳P29FG188机芯整机各部分电路的组成如下： 包括含中放的高频头、伴音处理、遥控系统、开关 电源、行场扫描、地磁校正、枕形失真校正电路等 主板电路 TV数字分量 输出电路 主要由VPC323XD（U1）构成 视频数模 变换电路 主要由MST9883A（U19）与P15V330A（U12）组成 主要由数字信号处理输入/输出集成块FLI2300（U3） 和快闪存储器KM432S2030C组成 数字信号 处理电路 扫描及视 频数字小信号 处理电路 主要由视频输出与扫描信号处理集成块SDA9380（U8）和逐行扫 描数字视频号高速切换集成块BA7657（U9）组成 三基色视放 电路和扫描速 度调制电路 主要由N501～N503和其它分立元件电路组成 包括AV接口板，数字/模拟接口、本机按键（KEY）板，遥控接 收板等，分别由多个连接器（排插）和相关分立元件等组成 附属电路

  15. 图5.3 康佳 P29FG188高清晰度数字电视机组成框图 【点击观看】

  16. 5.3 主板电路分析 5.3.1 高频头电路分析 P29FG188机芯的高频头采用中放一体化频率合成式电路结构。 高频头的作用是从接收到的不同频道的射频（RF）电视信号中，解调出视频全电视信号FBYS和第二伴音中频信号SIF2。高频头受I2C总线控制，并通过I2C总线与微处理器进行数据传送。

  17. 图5.4 频率合成式高频头内部电路组成方框图 1、频率合成式高频头结构和引脚功能 A、频率合成式高频头的内部结构 【点击观看】

  18. B、高频头的引脚功能 图5.5高频头的引脚功能

  19. 2、高频头外围主要电路分析 图5.6 高频头外围电路原理图 【点击观看】

  20. 预视 电路 电源供电电路 第二伴音 中频信号 输出电路 音频静音、 静噪开关 控制电路 电路由V106、 R118、R119 和C107组成， 作用是当总线 SW1送出高电 平时，V106饱 和，⑥脚为低 电平，电路无 伴音信号输出。 其中，V106～ 为开关管，R118 ～为偏置电阻 电阻，R119～ 为偏置、限流 电阻，C107～ 用于平滑⑥脚 的电压变化 电路由V103、 R111、R112、 R113、R116 和C110组成， 电路结构为 射极输出器， 在前级间起 缓冲隔离作用。 其中，V103～ 为放大元件， R111、R112、 R113和R116～ 为偏置电阻或 负载电阻， C110～为 隔直耦合电容 第二伴音 中频信号 输出电路, 电路由 V101、 R104、 R105、 R106、 R107 和C109 组成， 电路结构、 作用等与 预视电路 对应相同 L101、 C103和 C104～组成 5V电源LC 退耦电路， L101～为高 频阻流圈， 用于阻隔高 频干扰信号 串入；C103 和C104～为 退耦电容， 用于滤除 高、低频 干扰信号 R114、 C113和 C112～组 成12V电源 RC退耦电 路，R114～ 为隔离电 阻，用于阻 隔干扰信号 串入；C112 和C113～为 退耦电容， 用于滤除 高、低频 干扰信号 R103、 VD101、 C105和 C106～组成 将45V的电压 变换为30V并 滤波，VD101 和R103～组 成并联稳压 电路，将45V 稳压变为30V， C105和 C106～为滤 波电容，用于 滤除高、低频 干扰信号

  21. 5.3.2 伴音信号处理电路分析 1、伴音小信号处理电路分析 伴音小信号处理电路主要由MSP3463G、静音与噪声控制与外接电路元件组成。 A、MSP3463G对伴音信号的处理过程 来自高频头的SIF2和外部接口输入的AV、DVD、VGA等信号，全部加至MSP3463G的各组输入端，经内部开关选择某一路信号，经AGC控制放大、A/D变换，转换为数字伴音中频信号，经调频解调或丽音解码选择一路数字音频信号，经矩阵电路、音调控制和响度控制后，输出L、R声道音频信号。

  22. B、MSP3463G外围电路分析 图5.7 MSP3463G引脚、功能和外围电路原理图

  23. 对于5V电源，由L230、C230、C231和L233、C259、C260分别对于5V电源，由L230、C230、C231和L233、C259、C260分别 组成两路LC退耦电路，其中，5V电压经退耦处理后，分别为6、 16脚和46脚供电；对于8V电源，由L231、C249、和C265 组成LC退耦电路，8V电压经退耦处理后，为33脚供电 电源退耦电路 由R249与C261、R250与C262分别组成串行数据线SDA和 串行时钟线SCL的接口电路，电阻起隔离作用，电容用于滤除 高频脉冲干扰信号；由R246～R247、R239～R241、R232、 R233、C245和C241～C243分别组成来自两组AV端口的L、R 声道信号的总线输入接口电路，每路信号线上的两个电阻起 分压作用，衰减信号的强度，电容器起隔直耦合作用；由 R242、R243和C250～C253分别组成L、R声道信号的总线 输出接口电路，其中，R242、R243～为隔离电阻，C250、 C251～为隔直耦合电容，C252、C253～为高音频降噪电容 总线接口电路 由Z230、C232和C233组成石英晶体选频回路，用于确定 时钟信号的谐振频率。其中，Z230～为石英晶体谐振 片，充当等效电感，C232和C233～为移相电容 时钟谐振回路 电路由R247、R248和C258组成，R247、R248～ 为隔离电阻，C258～为交流旁路电容，用于 防止脉冲干扰，提高电路工作的可靠性 复位信号输入电路

  24. 2、音频功放电路分析 TDA2616外围电路结构 【点击观看】

  25. 电路由C219和C218组成，作用是对26V的供电电 源进行高、低去耦合处理，防止干扰通过电源进入 电源退耦电路 由R201、R203、C201、C203和R202、R204、C202、C204分别组 成。L、R声道信号输入电路，其中，R201、R203与R202、 R204 ～为分压隔离电阻，适当衰减输入信号幅度和避免前后两级之间 相互干扰。C203和C204～为高频降噪电容，削减高频噪声。C201 和C202～为隔直耦合电容 信号输入电路 指C288和C209，它们分别为L、R声道OTL功率放 大器的输出电容，充当辅助电源 输出电容 电路由C210、R206和C207、R205组成，起相位修 正作用，防止产生低频自激 输出消噪电路 由V201、R208、R209、C214、V202、VD201、 R207和C213组成，工作过程为：在开机瞬间，总 线上为高电平，V202截止，V201饱和导通，②脚 为低电平，功放电路不工作，达到开机静音的目的 开/关机静噪电路

  26. 本次课小结： 1．HDTV概述； 2．P29FG188机芯特点、组成和信号处理流程； 3．中放一体化频率合成式高频头的结构、引脚功能 和外围电路分析； 4．伴音信号处理电路的组成、功能与电路分析。 本次课作业： P235 5-3,5-4
