第八章 三开身上衣结构制图. 第一节 女西服. 一、 翻驳领部位线条名称. 二、 三开身上衣基本结构制图. 三、 女西服款式特点及外型. 此款式为单排扣平驳领女西服，门襟两粒扣，平下摆；腰节处收省，前身两只有盖开袋；后片背中缝分割，衣袖为圆装袖，肩部有垫肩，袖口开袖衩。. 150/76. 155/80. 160/84. 165/88. 170/92. 衣长. 62. 64. 66. 68. 70. 胸围. 88. 92. 96. 100. 104. 肩宽. 38. 39. 40. 41. 42. 袖长. 51.
E N D

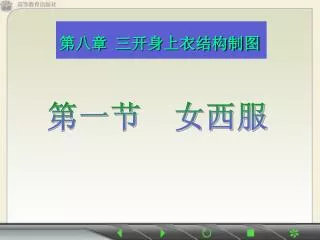

第八章 三开身上衣结构制图 第一节 女西服
一、翻驳领部位线条名称 二、三开身上衣基本结构制图 三、女西服款式特点及外型 此款式为单排扣平驳领女西服，门襟两粒扣，平下摆；腰节处收省，前身两只有盖开袋；后片背中缝分割，衣袖为圆装袖，肩部有垫肩，袖口开袖衩。
150/76 155/80 160/84 165/88 170/92 衣长 62 64 66 68 70 胸围 88 92 96 100 104 肩宽 38 39 40 41 42 袖长 51 52 .5 54 55 .5 57 号 规 型 格 部 位 四 、成品规格参考表 女西服号型规格参考表（5·4A） cm
五、领的裁配方法 （一）配领制图规格 （二）配领制图步骤 （三）计算公式 • 后领宽＝领座高＋翻领宽。 • 前横开领＝B0.9/10。 • 后横开领＝B0.8/10。 • 后领弧长≈后开领＋0.7cm.。 • 翻领松度＝翻领宽/2。
号型 部位 衣长 胸围 肩宽 前腰节长 袖长 AH 160/84A 规格 66 96 40 39 54 46 六、制图规格 cm
七、制图步骤 （一）前衣片 （二）后衣片 （三）袖片
八、制图要点 • 领子直接在前衣片领口上裁配，其规格尺寸根据款式定。 • 前领口宽大于后领口宽是因为前中心线设有1cm左右的劈胸量。 • 前衣片内部的结构制图应先定扣眼位，然后画腰省，再画袋位，最后画胁省。 • 后衣片上平线提高1cm，腰节处的收省量及下摆的放出量应根据体形和宽式而定。
九、放缝与排料 • 放缝 • 面料的放缝 • 夹里的放缝 • 粘合衬的裁配 • 排料 规格：衣长66cm，胸围96cm，袖长54cm。 门幅：72×2cm。 用料：衣长＋袖长＝120cm。
十、款式变化 • 领胸省 • 双排扣戗驳领女西服及结构制图 • 青果领女西服及结构制图
一、男西服款式特点及外型 单排扣、平驳领男西服是常见西服基本款式。前衣片大袋为双嵌线有盖开袋，左胸一只手巾袋，门襟单排两粒扣，左驳头有一插花眼，腰节处胸省及胁省，胁省为通省，圆角下摆，后片中缝开背缝，腰节以下开背衩（也可不开衩）。袖型为圆装袖，袖口处开衩，钉装饰扣各3粒。
160/80 165/84 170/88 175/92 180/96 衣长 68 70 72 74 76 胸围 98 102 106 110 114 肩宽 42.3 43.4 44 .6 45.8 47 袖长 55.5 57 58.5 60 61.5 前腰节长 40 41 42 43 44 号 规 型 格 部 位 二 、成品规格参考表 男西服号型规格参考表（5·4A） cm
号型 部位 衣 长 胸 围 肩 宽 前腰节 长 袖长 AH 170/88A 规格 72 106 44 .6 42 58.5 52 三、制图规格 cm
四、男西服制图步骤 （一）前衣片 （二）后衣片 （三）袖片
五、制图要点 • 男西服领的裁配方法与女西服领的裁配方法基本相同 男西服前横开领较大，翻领松度可略小一些。 • 男西服胁省通过大袋后端直至底边，形成一条分割线 将前衣片分割成两片，裁剪时应注意对条格要求。 • 大袋口收横省一只，也称肚省其量的大小应根据体型 决定。 • 后衣片在背中下摆可开衩，也可不开衩，或在侧缝开 衩。 • 袖片在后袖缝线处不设置偏袖量。
六、放缝与排料 • 男西服的放缝 1.前后衣片放缝 2.袖片放缝 3.零部件规格及放缝 • 手巾袋 • 领 • 大袋 • 挂面及耳朵 4.夹里的裁配 (虚线为面料毛缝) • 前后衣片 • 袖片
六、放缝与排料 • 男西服的排料 1.单件男西服排料 用料：衣长＋袖长＋10cm。 2.两件套男西服排料 用料：裤长×2＋20cm。 3.三件套男西服排料门幅 用料：衣长×2＋20cm。
一、双排扣戗驳领男西服 1. 款式特点及外形 戗驳领双排扣男西服前片钉纽6粒。 款式I门襟两只扣眼，与里襟两粒扣扣合，门襟重叠量较多。 款式Ⅱ门襟只锁一只扣眼与里门襟扣合，其余为样扣。 左片中缝开背缝，袖口开袖衩钉装饰扣。
号型 部位 衣 长 胸 围 肩 宽 前腰节长 袖长 AH 170/88A 规格 72 106 44.6 42 58.5 52 2.制图规格 cm
3.制图步骤 （一）款式Ⅰ结构制图 （二）款式Ⅱ结构制图
4.制图要点 • 款式Ⅰ及款式Ⅱ的后片、袖片结构制图同单排扣 平驳领男西服。 • 前领宽、前肩宽、前胸围大应从前中心量起，门 襟的重叠分量不计在内。 • 前片为方角下摆，底边起翘同一般上衣，前后片 摆缝线应等长。
二、贴袋男西服 1.款式特点及外形 前衣片将三只开袋变化为三只贴袋，其余部位的结构与单排扣平驳领男西服相同，贴袋男西服很适宜采用纺面料制图。胸贴袋上可以绣上图案、标志，作为统一的制服。
号型 部位 衣 长 胸 围 肩 宽 前腰节长 袖长 AH 170/88A 规格 72 106 44.6 42 58.5 52 2.制图规格 cm
3.制图步骤 4.制图要点 • 贴袋比开袋大，袋口位置根据末眼位提高一 些。袋口线、袋底线应与底边起翘平行。 • 肋省一般不采用通省、胸与肋省的省尖应收 在贴袋内。 • 后片及袖子部位的制图与单排扣平驳领男西 服相同。
三、单排三粒扣男西服 1.款式特点 单排三粒扣平驳领男西服是常见的男西服款式。 中间一粒扣一般按腰节线位置定位，上下两粒扣的间距根据衣长取9～11cm左右，大袋口可按末眼位提高1～2cm。
号型 部位 衣 长 胸 围 肩 宽 前腰节长 袖长 AH 170/88A 规格 72 106 44.6 42 58.5 52 2.制图规格 cm 3.制图步骤
四、西服的部位变化 1.侧缝开衩 侧缝开衩便于开衩人体活动和插手的方便。开衩位置在腰节线以下，侧缝线较平直。 2.前片加小袋 这是休闲西服的一种款式，在前衣片右侧大袋上边增加一个小钱袋，袋口前端应与大袋平齐。
一、中山服款式特点及外型 中山服的领型为小圆角登翻领，前片四只有盖贴袋，门襟钉五粒扣，收胸省；和肋省。后片为平后背，袖子为圆装领，毛呢类中山服袖口开叉，钉三粒装饰扣。
160/80 165/84 170/88 175/92 180/96 衣长 70 72 74 76 78 胸围 100 104 108 112 116 肩宽 42 .2 43 .4 44 .6 45 .8 47 领围 38 39 40 41 42 袖长 57 .5 59 60 .5 62 63 号 规 型 格 部 位 二 、成品规格参考表 中山服号型规格参考表（5·4A） cm
号型 部位 衣长 胸围 肩宽 袖长 领围 前腰 节长 AH 170/88A 规格 74 108 44.6 60.5 40 42 52 三、制图规格 cm
四、制图步骤 （一）前衣片结构制图 （二）后衣片结构制图 （三）袖片结构制图 （四）翻领、底领的结构制图
五、制图要点 • 中山服制图的顺序是先根据框架图画出外轮廓，然 后确定五粒扣眼的位置，再画小袋，要省，大袋， 最后画协省。 • 小袋口应与第二扣眼并齐，大袋口应于末眼并齐。 大小袋的袋口，袋底应与底边起翘平行。 • 布类和毛呢类中山服由于采用的原料，加工工艺和 穿着要求不同，在结构制图上也有区别。
六、放缝与排料 • 排料 1、布类中山服的排料 2、毛呢类中山服的排料 • 放缝 1、前后衣片、袖片放缝 2、零部件放缝 ⑴翻领、底领 ⑵挂面 ⑶大小袋、袋盖、大小袋布及袋盖面
七、款式变化 • 青年服 1.款式特点 2. 制图规格 3. 结构制图 4. 制图要点 • 学生服 1.款式特点 2. 结构制图 3.制图要点 • 军便服 1.款式特点 2. 制图规格 3. 结构制图 4. 制图要点
