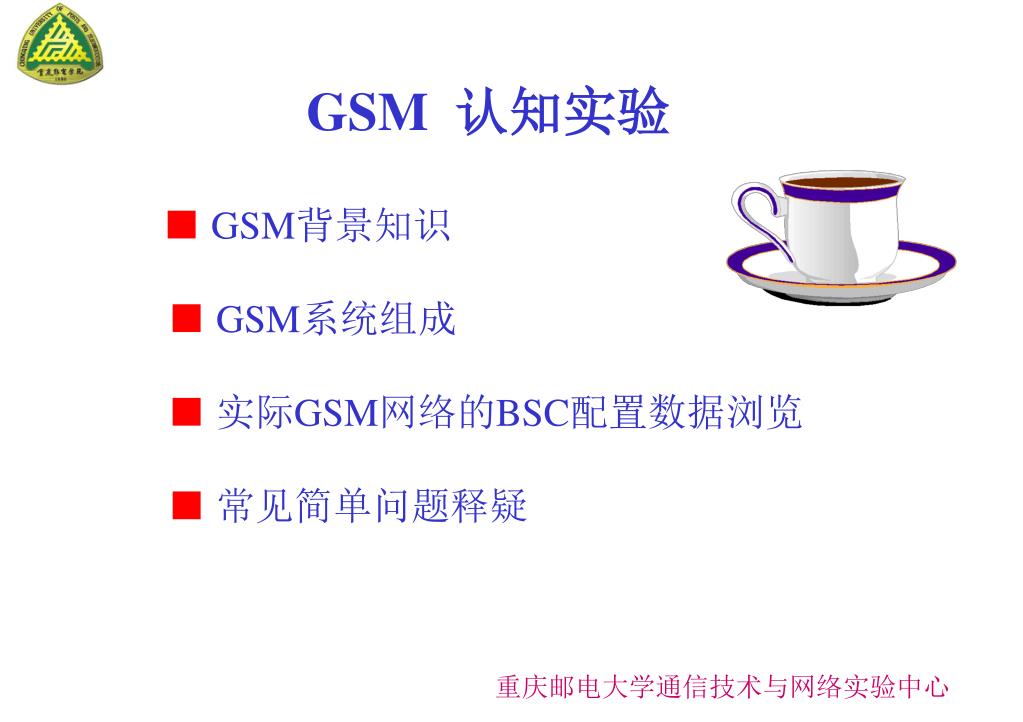

  1. GSM 认知实验 ■GSM背景知识 ■GSM系统组成 ■实际GSM网络的BSC配置数据浏览 ■常见简单问题释疑 )

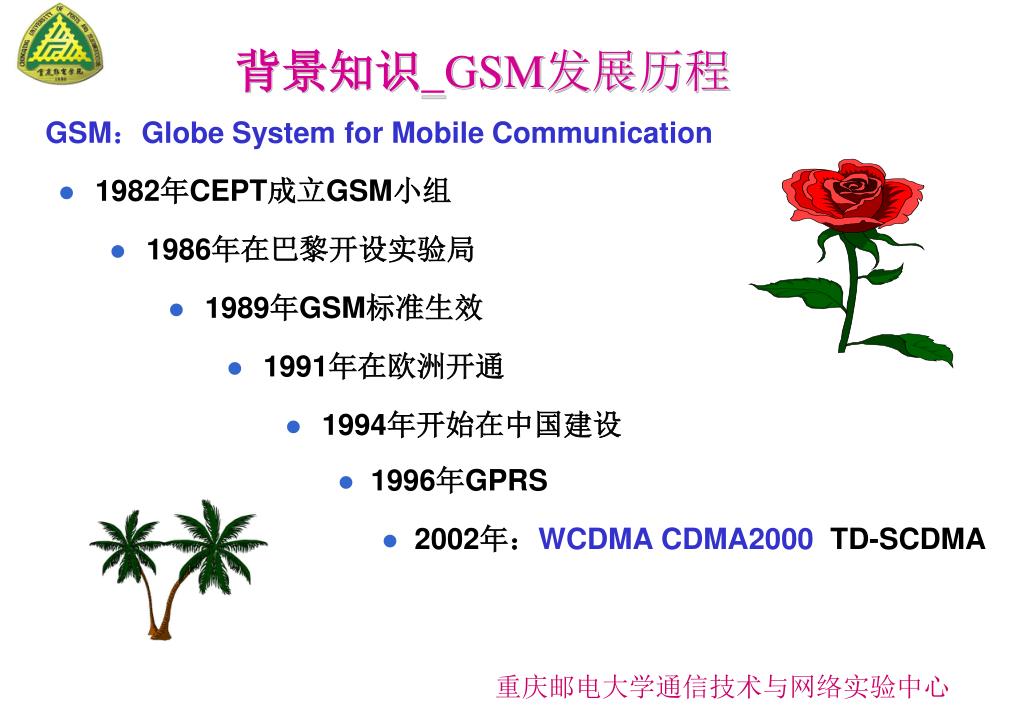

  2. 背景知识_GSM发展历程 GSM：Globe System for Mobile Communication • 1982年CEPT成立GSM小组 • 1986年在巴黎开设实验局 • 1989年GSM标准生效 • 1991年在欧洲开通 • 1994年开始在中国建设 • 1996年GPRS • 2002年：WCDMA CDMA2000 TD-SCDMA

  3. 背景知识_多址技术 频分多址FDMA： 时分多址TDMA： 码分多址CDMA：

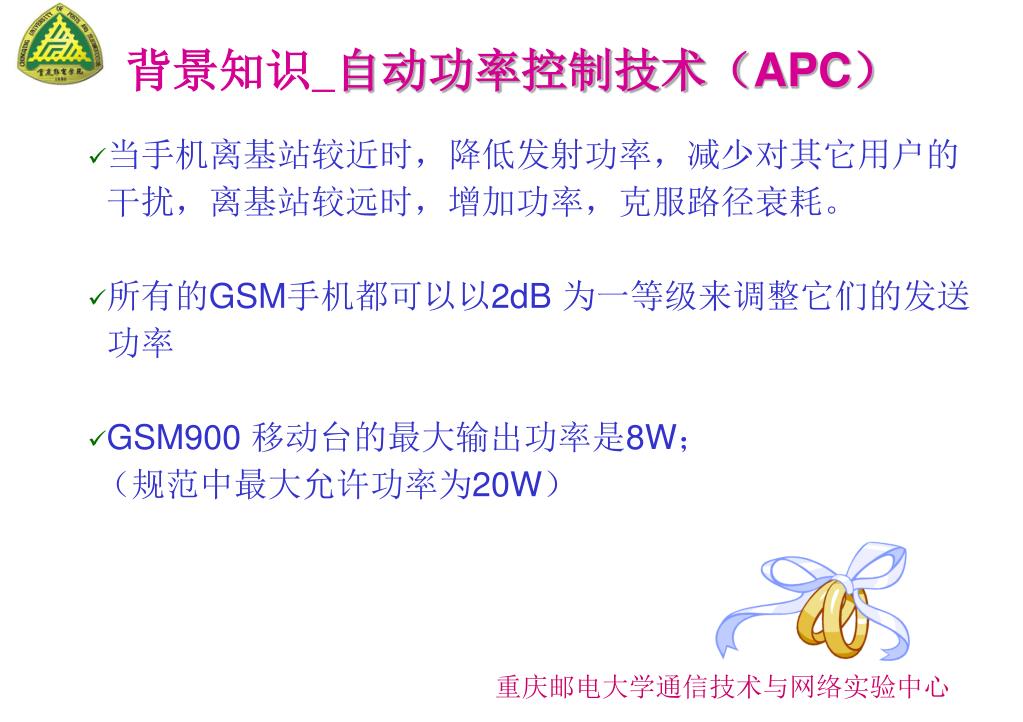

  4. 背景知识_自动功率控制技术（APC） • 当手机离基站较近时，降低发射功率，减少对其它用户的 干扰，离基站较远时，增加功率，克服路径衰耗。 • 所有的GSM手机都可以以2dB 为一等级来调整它们的发送 功率 • GSM900 移动台的最大输出功率是8W； （规范中最大允许功率为20W）

  5. 背景知识_DTX技术 • DTX: 不连续发射(Discontinuous Transmission ) • 在语音间歇期关闭发射 • 仅发射静音指示帧 • 接收端码变换器产生舒适噪声 • VAD: 语音激活检测 (Voice Activity Detection) 延长电池寿命 降低干扰

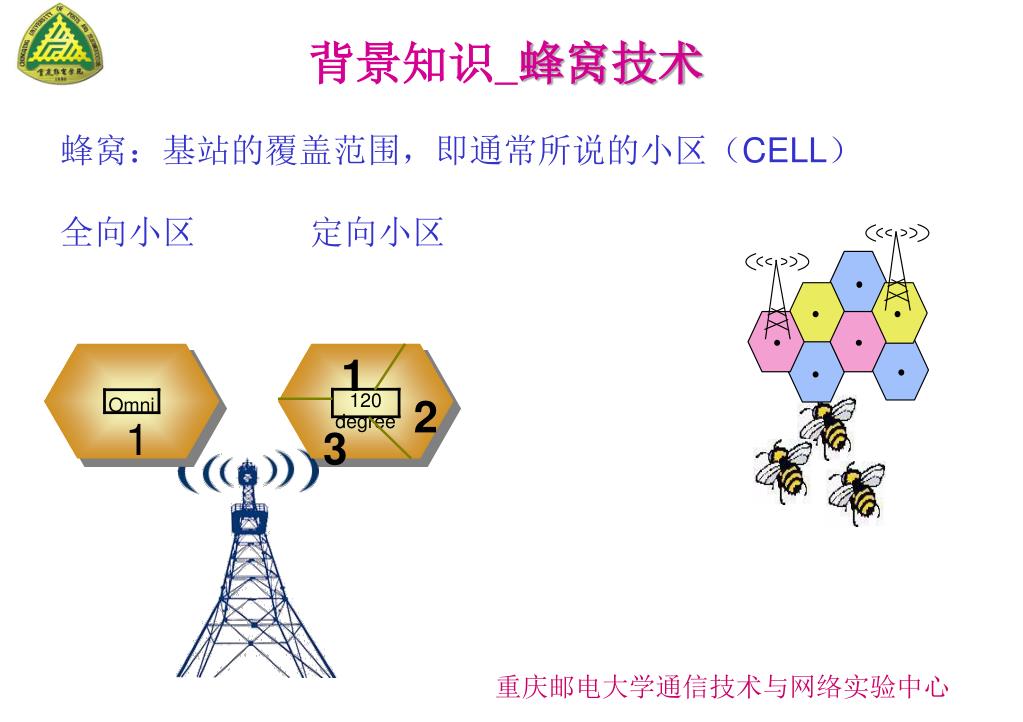

  6. Omni 1 1 2 120 degree 3 背景知识_蜂窝技术 蜂窝：基站的覆盖范围，即通常所说的小区（CELL） 全向小区 定向小区

  7. 背景知识_跳频技术 • 跳频：在不同时隙发射载频在不断地改变 • 为何引入跳频？ • 可减少瑞利衰落，提高每用户的话音质量； • 可减小系统内的干扰，提高频率利用率，增加系统容量

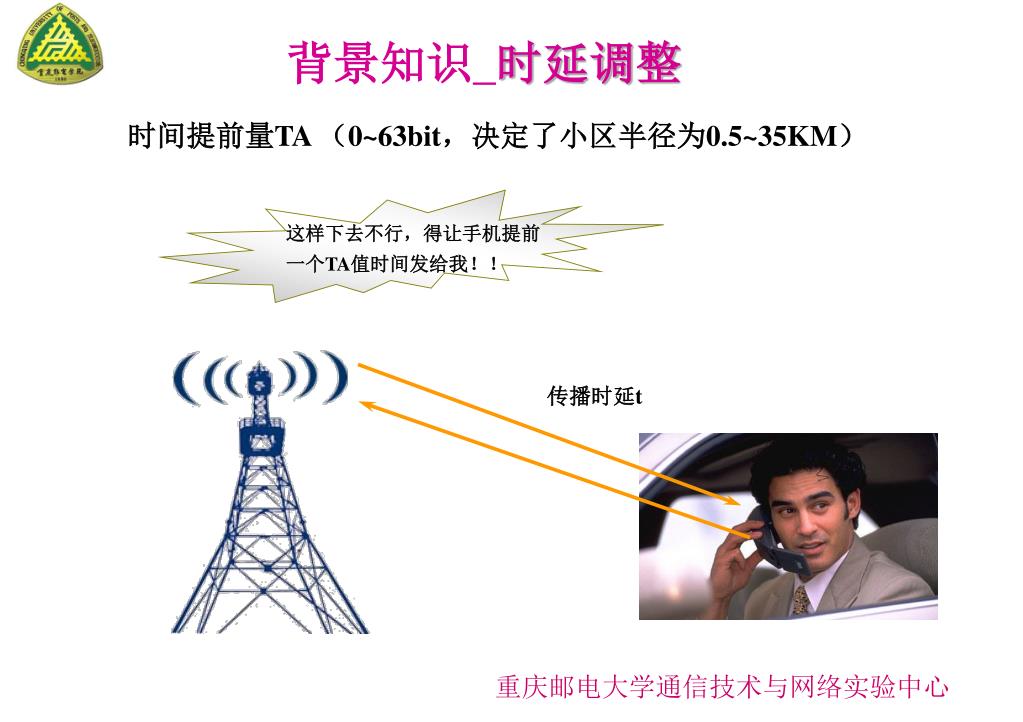

  8. 背景知识_时延调整 时间提前量TA （0~63bit，决定了小区半径为0.5~35KM） 这样下去不行，得让手机提前 一个TA值时间发给我！！ 传播时延t

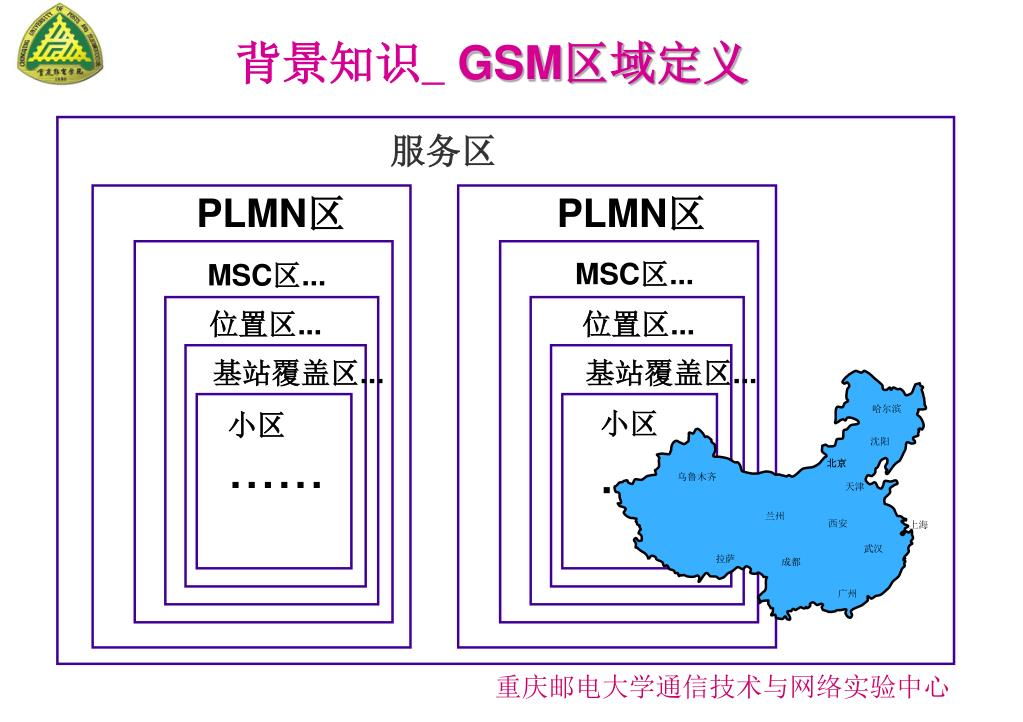

  9. 背景知识_ GSM区域定义 服务区 PLMN区 PLMN区 MSC区... MSC区... 位置区... 位置区... 基站覆盖区... 基站覆盖区... 哈尔滨 小区 小区 ...... 沈阳 ...... 北京 乌鲁木齐 天津 兰州 西安 上海 武汉 拉萨 成都 广州

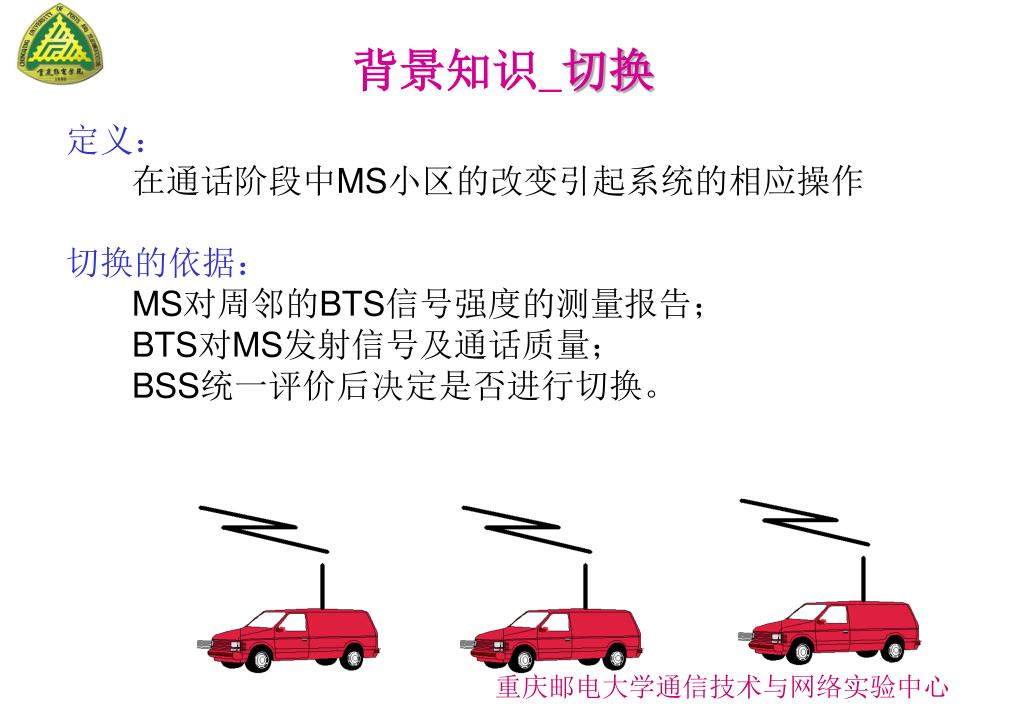

  10. 背景知识_切换 定义： 在通话阶段中MS小区的改变引起系统的相应操作 切换的依据： MS对周邻的BTS信号强度的测量报告； BTS对MS发射信号及通话质量； BSS统一评价后决定是否进行切换。

  11. 背景知识_位置更新 • 在漫游期间改变位置区及位置区的确认过程称为位置更新 • 常规位置更新 • 周期性位置更新（0.1~24H）

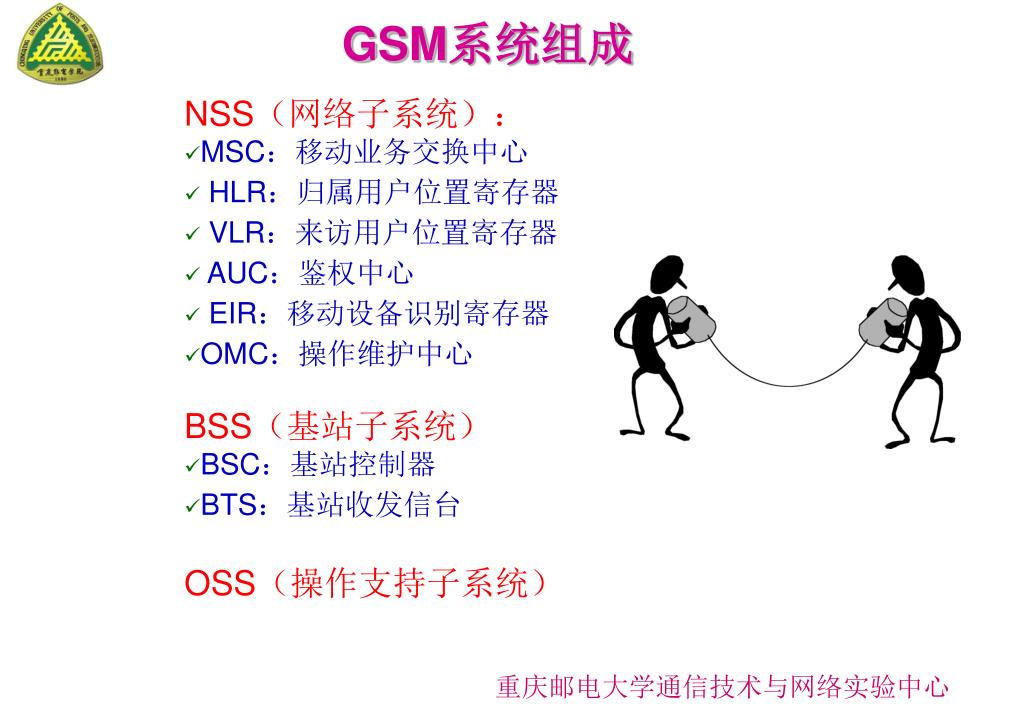

  12. GSM系统组成 • NSS（网络子系统）： • MSC：移动业务交换中心 • HLR：归属用户位置寄存器 • VLR：来访用户位置寄存器 • AUC：鉴权中心 • EIR：移动设备识别寄存器 • OMC：操作维护中心 • BSS（基站子系统） • BSC：基站控制器 • BTS：基站收发信台 • OSS（操作支持子系统）

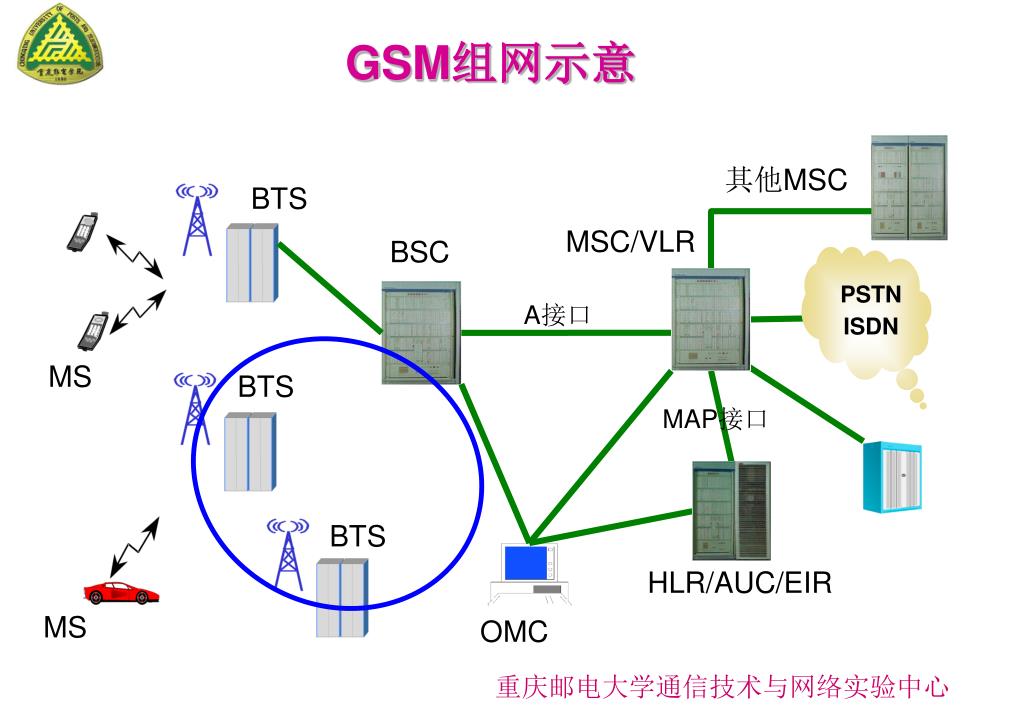

  13. GSM组网示意 其他MSC BTS MSC/VLR BSC PSTN ISDN A接口 MS BTS MAP接口 BTS HLR/AUC/EIR MS OMC

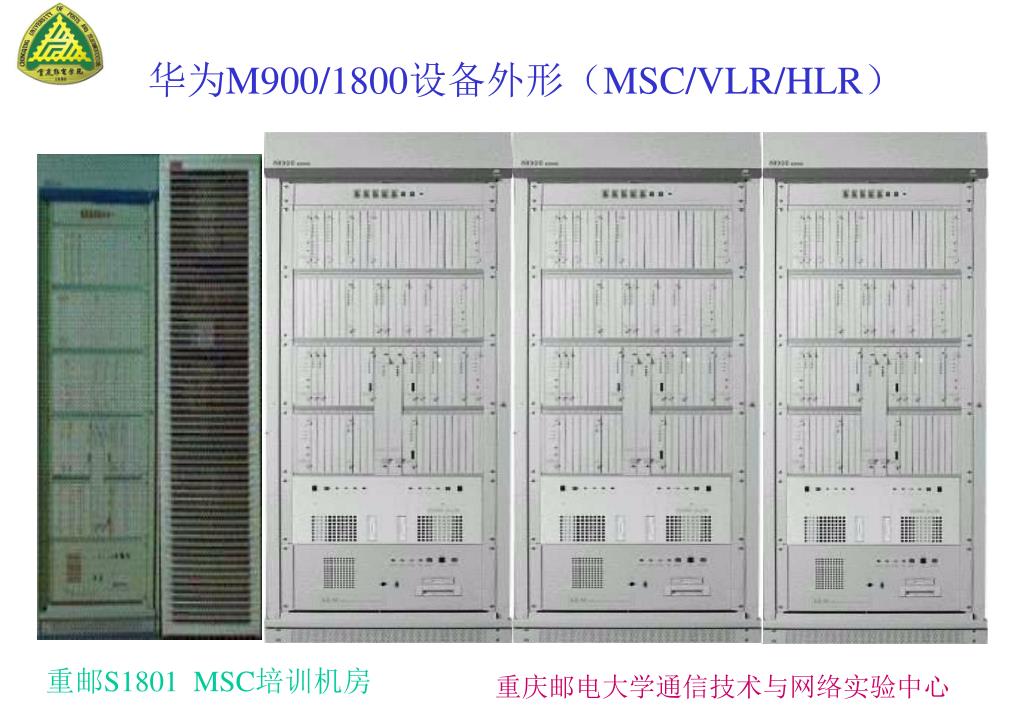

  14. 华为M900/1800设备外形（MSC/VLR/HLR） 重邮S1801 MSC培训机房

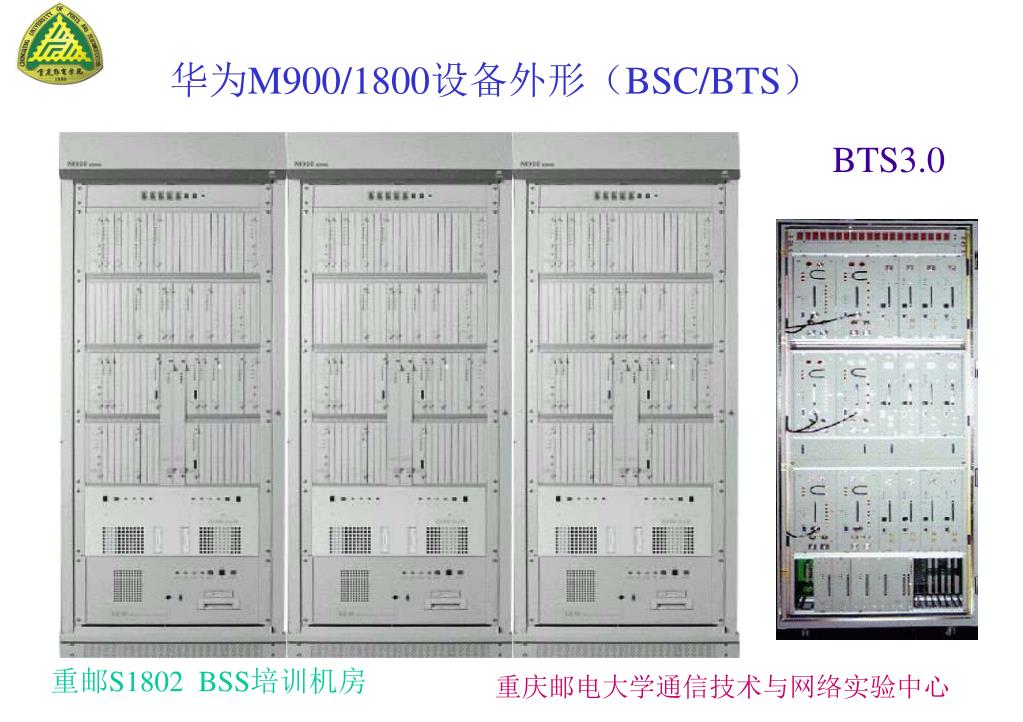

  15. 华为M900/1800设备外形（BSC/BTS） BTS3.0 重邮S1802 BSS培训机房

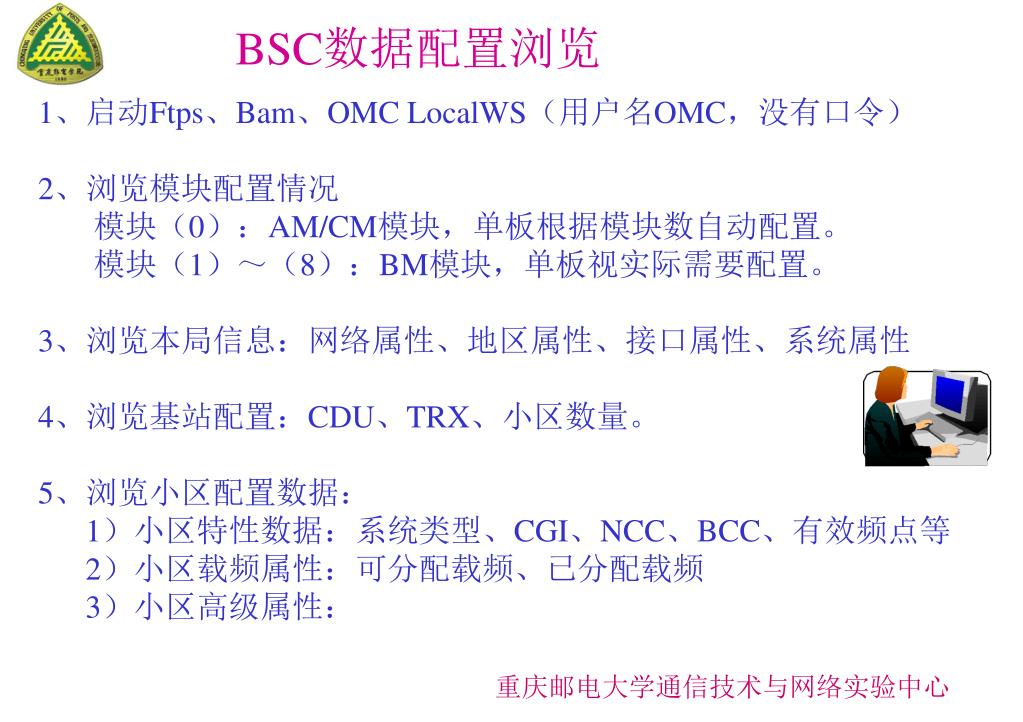

  16. BSC数据配置浏览 1、启动Ftps、Bam、OMC LocalWS（用户名OMC，没有口令） 2、浏览模块配置情况 模块（0）：AM/CM模块，单板根据模块数自动配置。 模块（1）～（8）：BM模块，单板视实际需要配置。 3、浏览本局信息：网络属性、地区属性、接口属性、系统属性 4、浏览基站配置：CDU、TRX、小区数量。 5、浏览小区配置数据： 1）小区特性数据：系统类型、CGI、NCC、BCC、有效频点等 2）小区载频属性：可分配载频、已分配载频 3）小区高级属性：

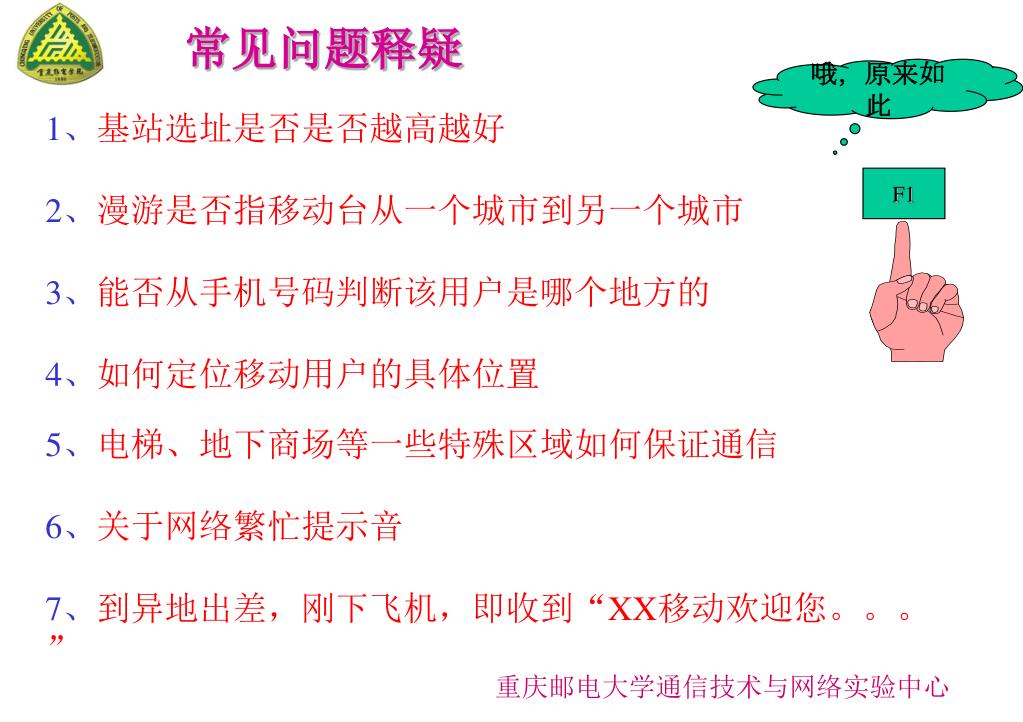

  17. 常见问题释疑 哦，原来如此 1、基站选址是否是否越高越好 2、漫游是否指移动台从一个城市到另一个城市 3、能否从手机号码判断该用户是哪个地方的 4、如何定位移动用户的具体位置 5、电梯、地下商场等一些特殊区域如何保证通信 6、关于网络繁忙提示音 7、到异地出差，刚下飞机，即收到“XX移动欢迎您。。。” F1

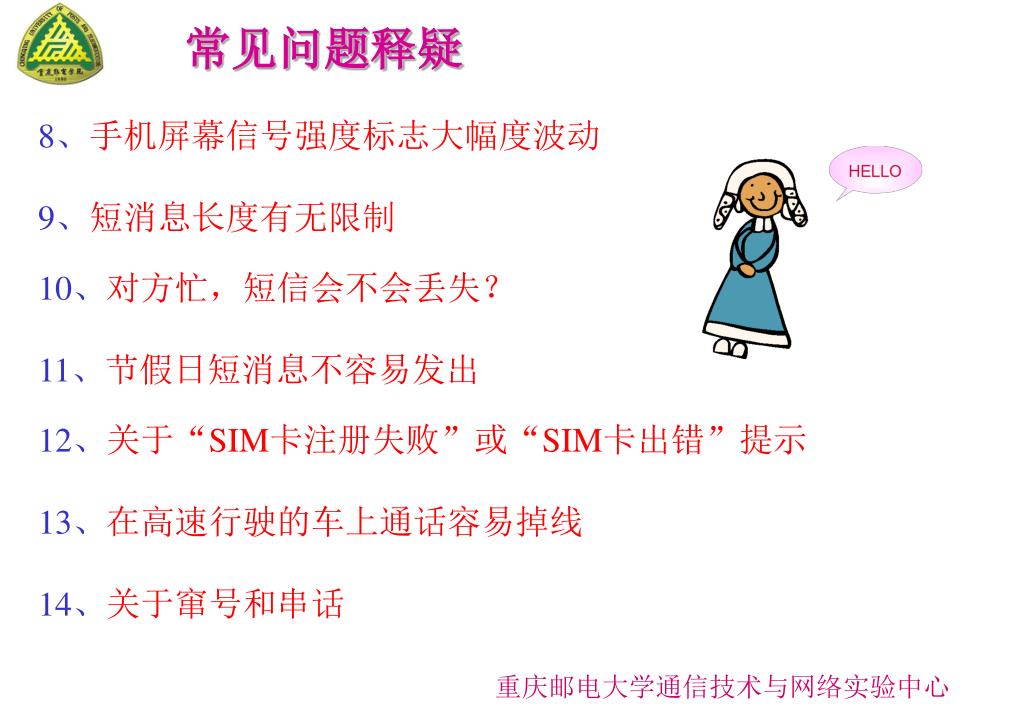

  18. 常见问题释疑 8、手机屏幕信号强度标志大幅度波动 9、短消息长度有无限制 10、对方忙，短信会不会丢失？ 11、节假日短消息不容易发出 12、关于“SIM卡注册失败”或“SIM卡出错”提示 13、在高速行驶的车上通话容易掉线 14、关于窜号和串话

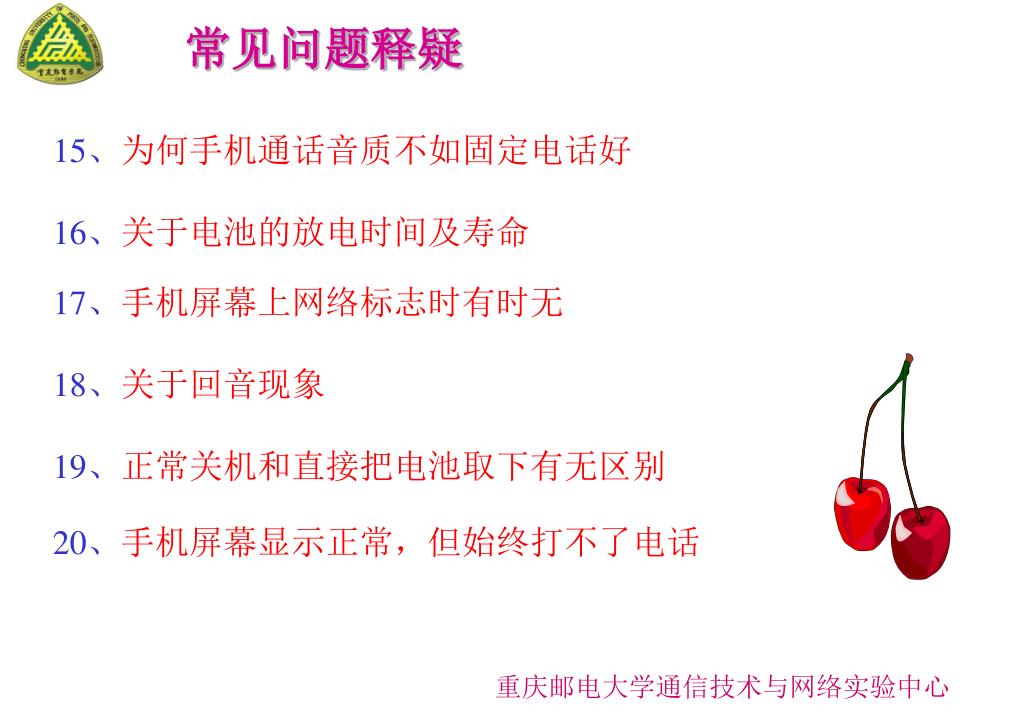

  19. 常见问题释疑 15、为何手机通话音质不如固定电话好 16、关于电池的放电时间及寿命 17、手机屏幕上网络标志时有时无 18、关于回音现象 19、正常关机和直接把电池取下有无区别 20、手机屏幕显示正常，但始终打不了电话

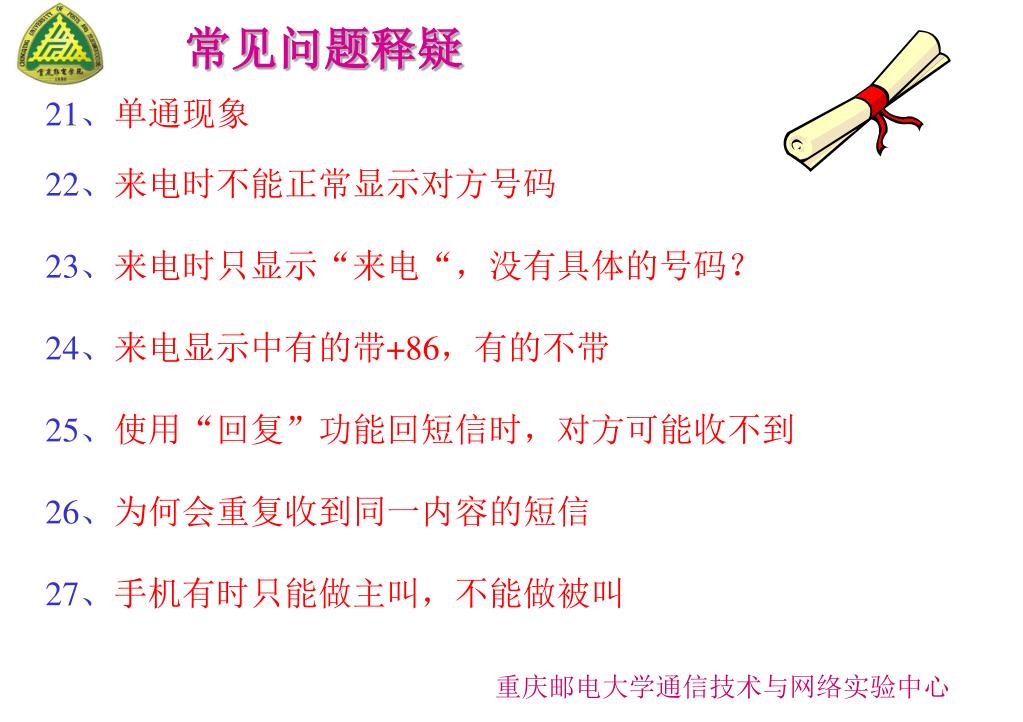

  20. 常见问题释疑 21、单通现象 22、来电时不能正常显示对方号码 23、来电时只显示“来电“，没有具体的号码？ 24、来电显示中有的带+86，有的不带 25、使用“回复”功能回短信时，对方可能收不到 26、为何会重复收到同一内容的短信 27、手机有时只能做主叫，不能做被叫

  21. 常见问题释疑 28、计费问题 重庆的固定用户拨打广州的GSM用户， 碰巧广州的GSM用户出差在南京。 重庆固定用户 ￥ ？ 广州GSM用户 ￥ ？ 重庆 0236246XXXX 广州 139H0H1H2H 3×××× 南京 139H0H1H2H 3××××
