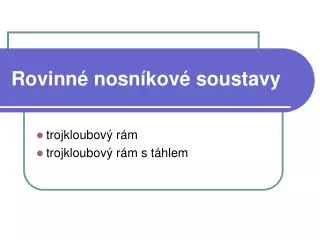

Rovinné nosníkové soustavy

Rovinné nosníkové soustavy. trojkloubový rám trojkloubový rám s táhlem. c. a. b. Trojkloubový rám, podpory v téže výškové úrovni. R cx. R cx. R cz. R cz. R ax. R bx. R bz. R az. Příklad 1. q = 1kN/m. c. d. P 1 = 2kN. 2. P 2 = 3kN. 2. 1,5. 4. R ax. R bx. a. b. R bz.

erma
Download Presentation

Rovinné nosníkové soustavy

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Rovinné nosníkové soustavy trojkloubový rám trojkloubový rám s táhlem

  2. c a b Trojkloubový rám, podpory v téže výškové úrovni Rcx Rcx Rcz Rcz Rax Rbx Rbz Raz

  3. Příklad 1 q = 1kN/m c d P1 = 2kN 2 P2 = 3kN 2 1,5 4 Rax Rbx a b Rbz Raz

  4. Příklad 1

  5. Příklad 1

  6. Rcx Rcx c Rcz Rcz Rbx b Rax Rbz a Raz Trojkloubový rám, podpory v různých výškových úrovních nebo

  7. Příklad 2 q = 2kN/m P = 2kN M = 2kNm c d 1 2 1 2 2 Rax a 1 Rbx Raz Rbz

  8. Příklad 2

  9. Příklad 2

  10. Rcx Rcx c Rcz Rcz Rax a b Nt Nt Rbz Raz Trojkloubový rám s táhlem • Táhlo – slouží k zachycení vodorovných složek reakcí podpor táhlo

  11. Příklad 3 q = 1kN/m c 2 2 4 Rax Nt Nt táhlo a b Raz Rbz

  12. Příklad 3

  13. Příklad 3

  14. DÚ 5 (příklad 1,trojkloubový rám) q = 2kN/m c d P1 = 2kN 2 P2 = 3kN 2 1,5 4 a b

  15. DÚ 5 (příklad 2,trojkloubový rám s táhlem) q = 2kN/m P = 2kN M = 2kNm c d 1 2 1 2 2 a táhlo 1 b
