Biegebeanspruchte Federn

Bild 10-08. Biegebeanspruchte Federn. Definition Alle Federn, deren tragendes Material vorrangig auf Biegung beansprucht wird Hauptbauformen Blattfeder Drehfeder (Scharnierfeder) Spiralfeder Tellerfeder. Bild 10-08. Rechteckförmige Blattfedern. Eigenschaften Freiträger

erno
Download Presentation

Biegebeanspruchte Federn

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

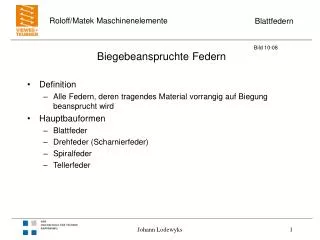

  1. Bild 10-08 Biegebeanspruchte Federn • Definition • Alle Federn, deren tragendes Material vorrangig auf Biegung beansprucht wird • Hauptbauformen • Blattfeder • Drehfeder (Scharnierfeder) • Spiralfeder • Tellerfeder Johann Lodewyks

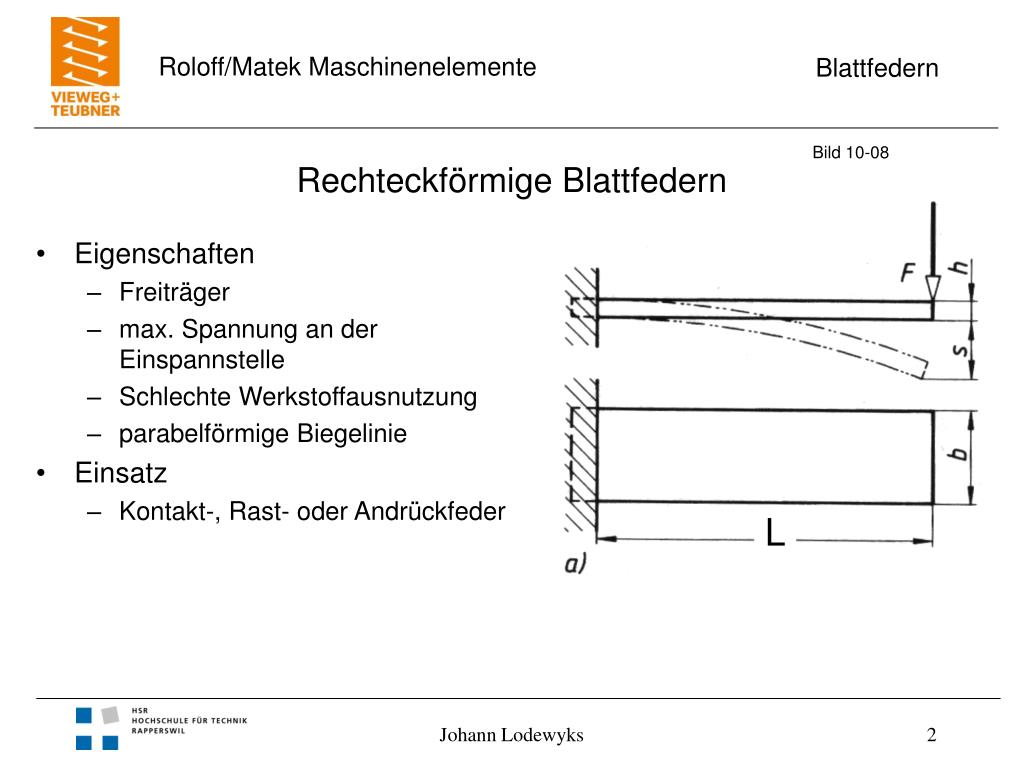

  2. Bild 10-08 Rechteckförmige Blattfedern • Eigenschaften • Freiträger • max. Spannung an der Einspannstelle • Schlechte Werkstoffausnutzung • parabelförmige Biegelinie • Einsatz • Kontakt-, Rast- oder Andrückfeder Johann Lodewyks

  3. Bild 10-08 Rechteckförmige Blattfedern • Eigenschaften • Freiträger • max. Spannung an der Einspannstelle • Schlechte Werkstoffausnutzung • parabelförmige Biegelinie • Einsatz • Kontakt-, Rast- oder Andrückfeder für rechteckige Querschnittsflächen Johann Lodewyks

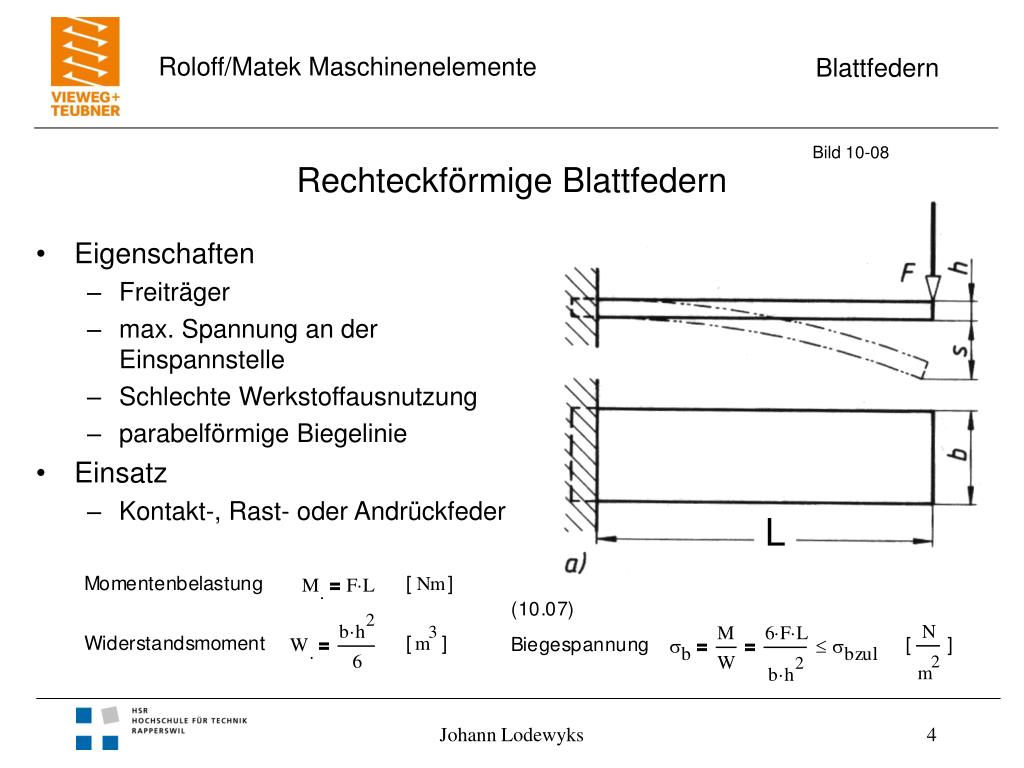

  4. Bild 10-08 Rechteckförmige Blattfedern • Eigenschaften • Freiträger • max. Spannung an der Einspannstelle • Schlechte Werkstoffausnutzung • parabelförmige Biegelinie • Einsatz • Kontakt-, Rast- oder Andrückfeder Johann Lodewyks

  5. Bild 10-08 dreieckige Blattfedern • Eigenschaften • gleiche Biegespannung auf der gesamten Länge • kreisbogenförmige Biegelinie • Einsatz • Kontakt-, Rast- oder Andrückfeder Dreiecksfeder => b(x=l) = 0 Trapezfeder => b(x=l) = b‘ Johann Lodewyks

  6. Bild 10-08 parabelförmige Blattfedern • Eigenschaften • mit (x) zunehmende Biegespannung • progressive Biegelinie • Einsatz • Kontakt-, Rast- oder Andrückfeder Johann Lodewyks

  7. Bild 10-08 Berechnung der Blattfedern aus (10.07) folgt: Johann Lodewyks

  8. Bild 10-08 Berechnung der Blattfedern aus (10.07) folgt: Johann Lodewyks

  9. Bild 10-08 Berechnung der Blattfedern aus (10.07) folgt: Johann Lodewyks

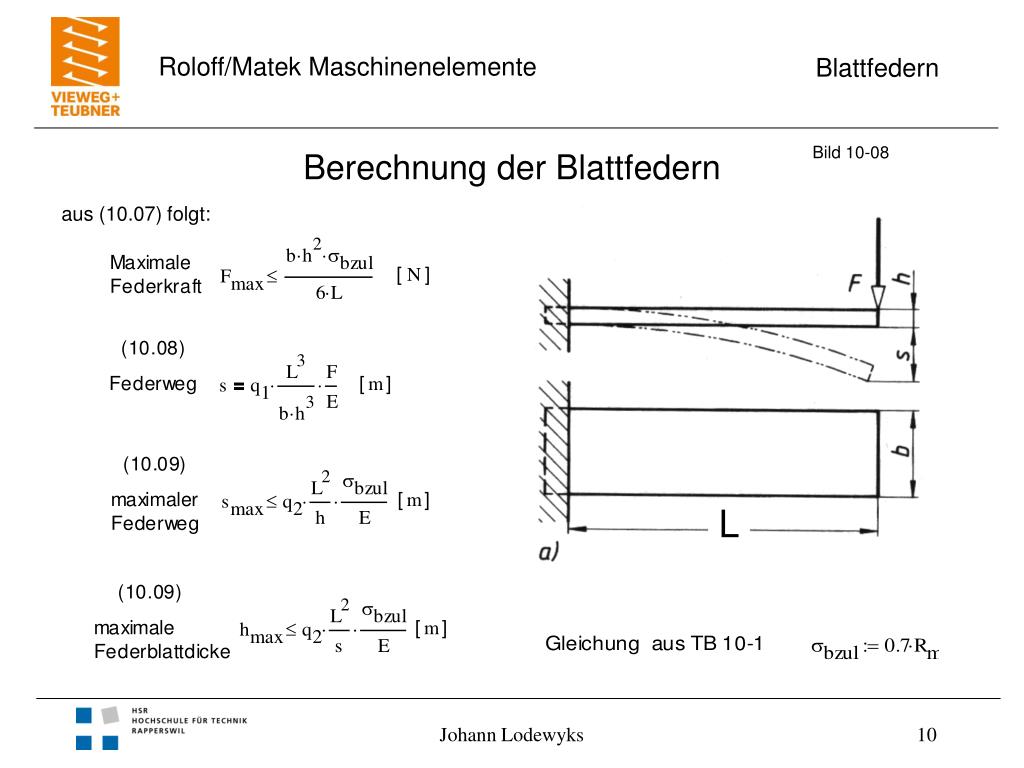

  10. Bild 10-08 Berechnung der Blattfedern aus (10.07) folgt: Johann Lodewyks

  11. Bild 10-08 Berechnung der Blattfedern aus (10.03) folgt: Johann Lodewyks

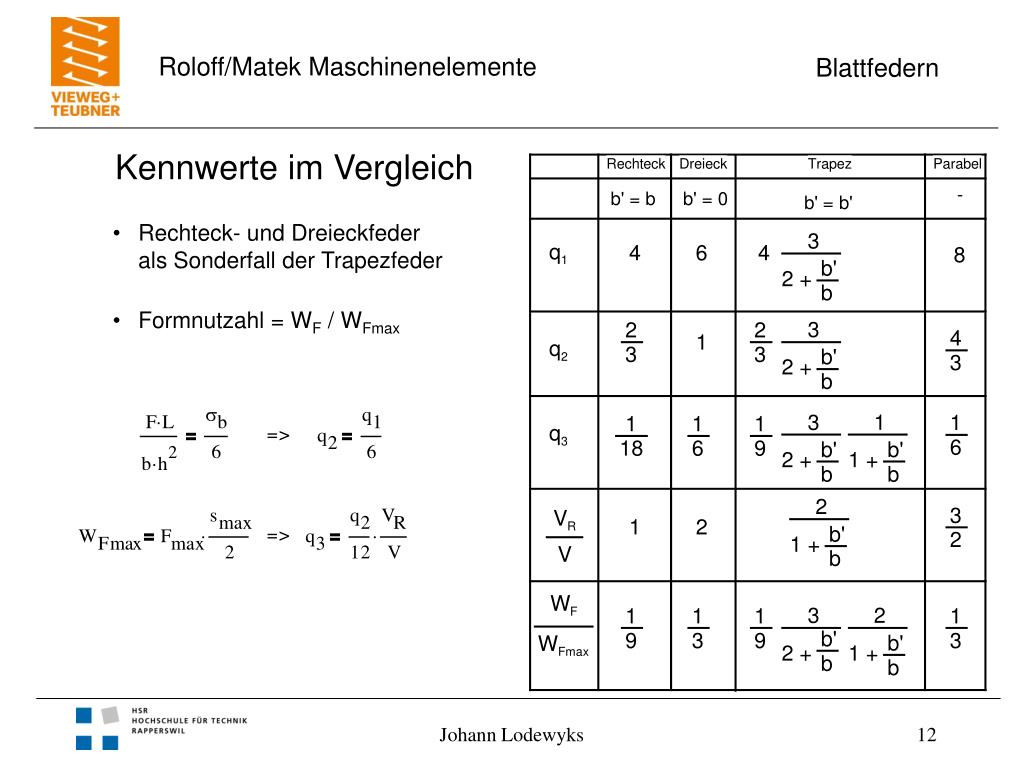

  12. Kennwerte im Vergleich • Rechteck- und Dreieckfeder als Sonderfall der Trapezfeder • Formnutzahl = WF / WFmax Johann Lodewyks

  13. Bild 10-09 Geschichtete Blattfeder • Herleitung • doppelarmige Trapezfeder in Streifen zerlegt und geschichtet • Konstruktion • seitliches Verschieben durch Bügel oder Rippen verhindert • Hauptblatt mit Lagerösen • Luftspalt oder Zwischenlagen gegen Reibkorrosion Johann Lodewyks

  14. Bild 10-09 Geschichtete Blattfeder • Konstruktion • zwei Blattfedern • Zusatzfeder mit verzögertem Eingriff • progressive Kennlinie • Einsatz • Fahrzeugfederung Johann Lodewyks
