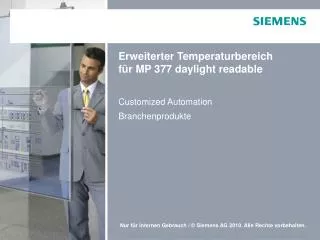

Erweiterter Temperaturbereich für MP 377 daylight readable

1. Erweiterter Temperaturbereich für MP 377 daylight readable Customized Automation Branchenprodukte

2. SIMATIC Customized AutomationErweiterter Temperaturbereich für MP 377 daylight readable • SIMATIC HMI Panel • MP 377 15” Touch daylight readable + • SIMATIC HMI • TEK - Temperature Extension Kit = MP377 15” Touch daylight readable + TEK für MP377-Einsatz im erweiterten Temperaturbereich

3. TEK – Temperature Extension KitFunktionen • Das TEK im Arbeitsprozess • Das Bild rechts zeigt einen schematischen Schaltschrank-aufbau mit allen Geräten, die zur vollständigen Klimatisie-rung eines SIMATIC-Bedien-geräts erforderlich sind. • Die richtige Anordnung der Komponenten im Schaltschrank und ein zirkulierender Luftstrom sind für die einwandfreie Funktion des Gesamtsystems zwingend erforderlich. TEK TEK TEK

4. TEK – Temperature Extension KitHeizgerät, Lüfter und Kühlgerät dimensionieren • Heiz- und Kühlleistung berechnen • Excel sheet zur Ermittlung erster Leistungsdaten • Beispiel • Ein Umluft-Lüfter ist immer erforderlich

5. ClimateController TEK – Temperature Extension KitFunktionen • Funktionen • Regeln der Innentemperatur durch Messen der Temperaturen • Direkt am Panel (2a und 2b) • Auf der Oberfläche des Frontbleches (2c) • Dreipunktregelung mit Rückführung (adaptives Regelverhalten) • Regeln der Luftfeuchte durch Messung der relativen Luftfeuchte (5) • TEK schaltet das HMI Gerät (4) schnellstmöglich, automatisch ein • Klimacontroller arbeitet von >= -20oC bis <= +80oC • Und schaltet das HMI Panel >= 0oC • Bedienung im ‘Manual’ Mode (8) (9) • Heizt und kühlt (3) + (10) • Steuert den Lüfter (7) • Bereichsüberschreitung • ‚Out Of Range‘ (6) wird signalisiert ab > +65oC • Das Panel wird nicht automatisch abgeschaltet 5 11 Legende: 1 – Frontfolienheizg. 2 - Pt100 Sensor3 - Kühlung 4 - Panel5 – TEK Klimacontroller 6 – LED 7 – Lüfter 8,9 – Tasten (KPL, FFH)10 – Heizung 11 – Klimastutzen Der Klimacontroller schaltet das HMI Gerät nicht ab !!

6. Thank you
