La cotation

Ø 8 LAMAGE Ø14 X 3 PROF. Les dessins techniques doivent non seulement décrire la forme des objets avec précision, mais aussi servir de guides pour leur construction ou leur fabrication. Coter un dessin, c’est donner toutes les dimensions nécessaires pour réaliser un objet technique. 50.

Download Presentation

La cotation

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

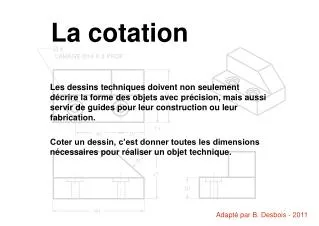

  1. Ø 8 LAMAGE Ø14 X 3 PROF Les dessins techniques doivent non seulement décrire la forme des objets avec précision, mais aussi servir de guides pour leur construction ou leur fabrication. Coter un dessin, c’est donner toutes les dimensions nécessaires pour réaliser un objet technique. 50 13 20 40 40° 45 20 80 La cotation Adapté par B. Desbois - 2011

  2. Ø 8 LAMAGE Ø14 X 3 PROF 50 13 20 40 40° 45 20 80 La cotation

  3. La cote est placée au centre de la ligne de cote. Sa valeur est en millimètres. Les unités ne sont pas inscrites. 36 La cotation Les lignes Pour inscrire les cotes et préciser leur emplacement, on utilise un trait fin se terminant par des flèches et appelé ligne de cote. La ligne d’attache est un trait fin qui relie la partie de l’objet coté à la ligne de cote.

  4. 10 mm approx. 10 mm approx. 2 mm approx. 1 mm approx. La cotation Dessiner les cotes La distance entre l’objet et la ligne de cote ou entre deux lignes de cote est d’environ 10 mm. La ligne de cote touche à la ligne d’attache. La ligne d’attache dépasse la ligne de cote. La ligne d’attache ne touche pas à l’objet.

  5. Dessiner les cotes 10 mm approx. La distance entre l’objet et la ligne de cote ou entre deux lignes de cotes est d’environ 10 mm . 10 mm approx. La ligne de cote touche à la ligne d’attache. 2 mm approx. 1 mm approx. La ligne d’attache dépasse la ligne de cote. La ligne d’attache ne touche pas à l’objet. La cotation

  6. La cotation La cotation comprend deux étapes : La première sert à définir les formes générales de l’objet à l’aide des cotes de formes.

  7. La cotation La cotation comprend deux étapes : La première sert à définir les formes générales de l’objet à l’aide des cotes de formes.

  8. La cotation La deuxième étape sert à préciser la situation des différentes parties de l’objet à l’aide des cotes de position.

  9. La deuxième étape sert à préciser la situation des différentes parties de l’objet à l’aide des cotes de position. La cotation

  10. Si possible, regrouper les cotes entre les vues ou au-dessus des vues. Coter à l’endroit où la forme décrit le mieux l’objet. La cotation Règles à suivre pour coter

  11. Si possible, regrouper les cotes entre les vues ou au-dessus des vues. Coter à l’endroit où la forme décrit le mieux l’objet. La cotation Règles à suivre pour coter

  12. Placer les lignes de cote les plus courtes près de l’objet à coter. Dans une série de cotes, l’un des bouts de la série n’est pas coté. La cotation Règles à suivre pour coter

  13. Placer les lignes de cote les plus courtes près de l’objet à coter. Dans une série de cotes, l’un des bouts de la série n’est pas coté. La cotation Règles à suivre pour coter

  14. Aligner les cotes de position. Ne pas coter sur les lignes de contour cachées. Si nécessaire, coter à l’extérieur des vues. La cotation Règles à suivre pour coter

  15. Règles à suivre pour coter Aligner les cotes de position. Ne pas coter sur les lignes de contour cachées. Si nécessaire, coter à l’extérieur des vues. La cotation

  16. Les formes des objets rectangulaires sont cotées par rapport à des surfaces. Les formes rondes ou symétriques sont localisées par rapport à leur centre. La cotation La cotation des formes cylindriques Les objets qui ont des formes rectangulaires et ceux qui ont des formes cylindriques sont cotés de façon différente.

  17. La cotation des formes cylindriques Les objets qui ont des formes rectangulaires et ceux qui ont des formes cylindriques sont cotés de façon différente. Les formes des objets rectangulaires sont cotées par rapport à des surfaces. Les formes rondes ou symétriques sont localisées par rapport à leur centre. La cotation

  18. La ligne de renvoi peut être dessinée à 30º, 45º ou 60º. La ligne touche au cercle et elle pointe vers le centre. Ø 25 DIA 25 Le symbole Ø ou l’abréviation DIA précède le diamètre à coter. Ø 20 R18 Les trous cylindriques sont cotés par une note spécifiant le diamètre et la profondeur, si nécessaire. Les courbes composées d’arcs de cercle sont cotées par leur rayon. La cotation La cotation des formes cylindriques

  19. La cotation des formes cylindriques La ligne de renvoi peut être dessinée à 30º, 45º ou 60º. La ligne touche au cercle et elle pointe vers le centre. Ø 25 DIA 25 Le symbole Ø ou l’abréviation DIA précède le diamètre à coter. Ø 20 R18 Les trous cylindriques sont cotés par une note spécifiant le diamètre et la profondeur, si nécessaire. Les courbes composées d’arcs de cercles sont cotées par leur rayon. La cotation

  20. Ø 8 LAMAGE Ø14 X 3 PROF Ligne de renvoi Cote de forme 13 40 Cote de position La cote 45 20 Ligne d’attache 80 Ligne de cote 50 20 40° La cotation Résumé

  21. Ø 8 LAMAGE Ø14 X 3 PROF Ligne de renvoi Cote de forme 13 40 Cote de position La cote 45 20 Ligne d’attache 80 Ligne de cote 50 20 40° La cotation Résumé

  22. R18 R7 R5 R5 Ø5 - 2 TROUS Exemple de cotation d’un objet qui comporte des formes cylindriques

  23. Exemple de cotation d’un objet qui comporte des formes cylindriques R18 R7 R5 R5 Ø5 - 2 TROUS

  24. Ø 8 LAMAGE Ø14 X 3 PROF 50 13 20 40 40° 45 20 80 La cotation Bibliographie GIESECKE, Frederick E., MITCHELL, Alva, SPENCER, Henry Cecil, HILL, Ivan Leroy, GYGDON, John Thomas et NGUYEN, Dinh N. « Dessin technique », Montréal, Éditions du Renouveau Pédagogique inc., 1982, 769 p. JENSEN, C.H. « Dessin industriel », Montréal, McGraw-Hill, 1972, 752 p. STIRLING, Norman. « Éléments de dessin industriel », Montréal, HRW, 1979, 372 p.
