  1. VÝROBNÍ STŘEDISKO

  2. TECHNOLOGIE

  3. 1.) tiskové technologie • Tiskárna Vutek GS 2000 • Plotr Zünd G3 L – 2500 • Plotr Summacut D160 • Laminátor Flexilam R160 Classic • Tiskárna Roland Versa Camm VS 640 • Tiskárna Epson StylusPro 9900 2.) Zpracovatelské technologie • Laser Mercury 603 • Frézka Comagrav NOTUS3.) 3D technologie • 3D tiskárna: Dimension Elite • 3D skener: 3D scanner NextEngine HD • + Software RapidWorks

  4. Tiskárna VUTEK GS 2000

  5. Fotorealistická kvalita inkoustového UV tisku • Rozlišení 1000 dpi • Vysoká pracovní rychlost

  6. Specifikace UV tisku: • 600 dpi = 24 pL ; 1000 dpi = 12 pL12 pL technologie kapiček tisku včetně bílé • Tisk v šířce až 205 cm • Možnost tisku až na médium tl. 5,08 cm • Netoxický a netěkavý UV inkoust • Bezkonkurenční všestrannost • 8 barev + bílá • Rychleschnoucí tisk

  7. - Multilayer funkce - tisk tří vrstev najednou - Možnost podtisku a přetisku bílou barvou

  8. 6 variant tisku bílé barvy: • Overprint, underprint, spot, underspot, fill , overspot • Tisk na černý podklad za zachování sytosti barev • Tisk na translucetní materiály

  9. Funkce tiskárny • Tisk z role na roli • Tisk na desky (více na jednou) • Vakuové držení media • Automatický podavač rolového materiálu.

  10. Příklady využití: http://www.youtube.com/watch?v=VuWZwTWM-zU http://www.youtube.com/watch?v=j3dkh2zuh3o&feature=related

  11. Plotr Zünd G3L - 2500

  12. Robustní konstrukce • Přesný a výkonný obráběcí plotr • (Opakovatelnost s přesností ±0,03 mm) • Pracovní plocha 1800 x 2500 mm • Vakuová fixace materiálu

  13. Univerzálnost a víceúčelovost • Vyměnitelnost modulů a řezacích nástrojů • Rychlá výměna nástrojů

  14. Kamerový systém a laserový ukazatel • Pokročilý bezpečnostní systém • Automatická inicializace nástrojů

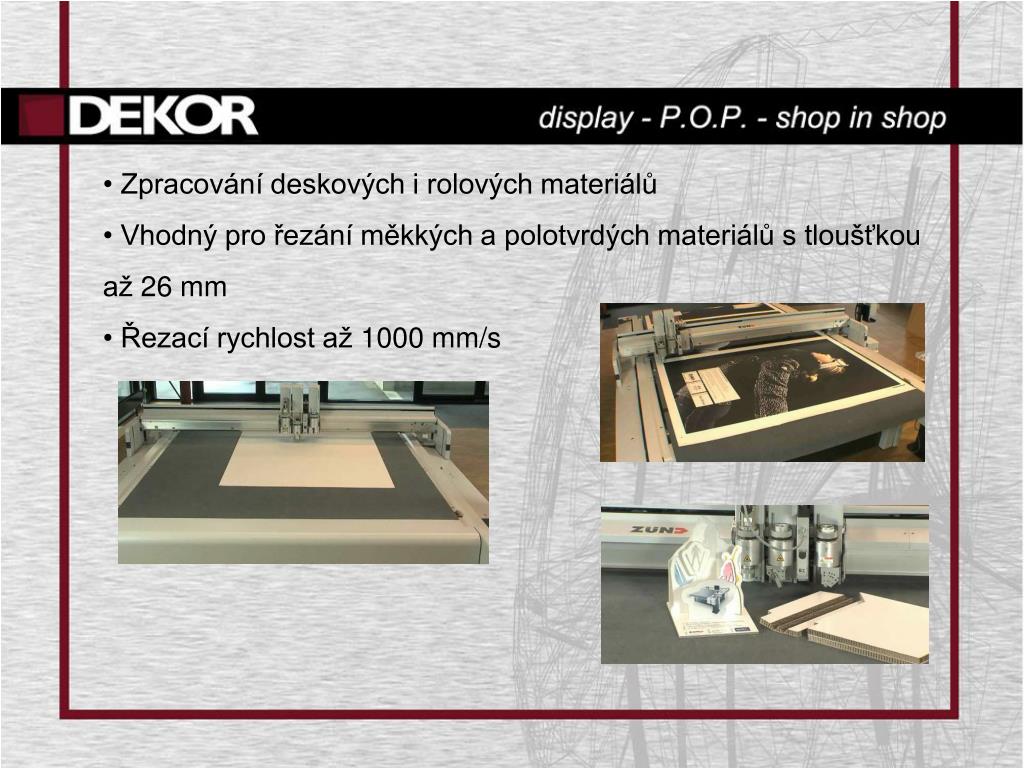

  15. Zpracování deskových i rolových materiálů • Vhodný pro řezání měkkých a polotvrdých materiálů s tloušťkou až 26 mm • Řezací rychlost až 1000 mm/s

  16. Druhy materiálů • Rolové materiály • Samolepící fólie • Bannery • Backlity • Různé druhy papírů • Deskové materiály • Plastové fólie • Hliníkové fólie • Kartón • Pěnové materiály

  17. Řezání podle ořezových značek nebo čárového kódu

  18. Příklady využití: http://www.zund.co.uk/g3_tools.php http://www.youtube.com/watch?v=fFR-Y2gqTPw&feature=related http://www.youtube.com/watch?v=JWTQrvRYVP8

  19. Plotr Summacut D160

  20. Plotr na rolové materiály • Velikost řezané oblasti 157,5 cm x 50m • Rychlost řezu až 1,13 m/s • Tlak nože 0 – 400 g

  21. Mechanické rozlišení 0,0127 mm • Opakovatelnost 0,1 mm • Max. tl. materiálu 0,25 mm • Systém OPOS – optical positioning system • Sledování vytištěných značek • Přepočítání dat • Automatizovaný ořez grafiky

  22. Příklady využití: http://www.youtube.com/watch?v=q-P0qIPWKrI&feature=related http://www.youtube.com/watch?v=RHm0g-WUroM&feature=related

  23. Laminátor Flexilam R160 CLASSIC

  24. Robustní konstrukce • Jednoduchá obsluha a vysoká kvalita • Rovnoměrný tlak v celé šířce • Vyhřívaný silikonový válec až na 70° • Pracovní šířka 160 cm • Materiál do tl. 25 mm • Rychlost 4m/min • Automatické rozpoznání tl. materiálu

  25. Studená laminace • Kašírování s tepelnou asistencí • Vyhřívání horního válce • Automatické otáčky navíječe

  26. Tiskárna Roland VersaCamm VS-640

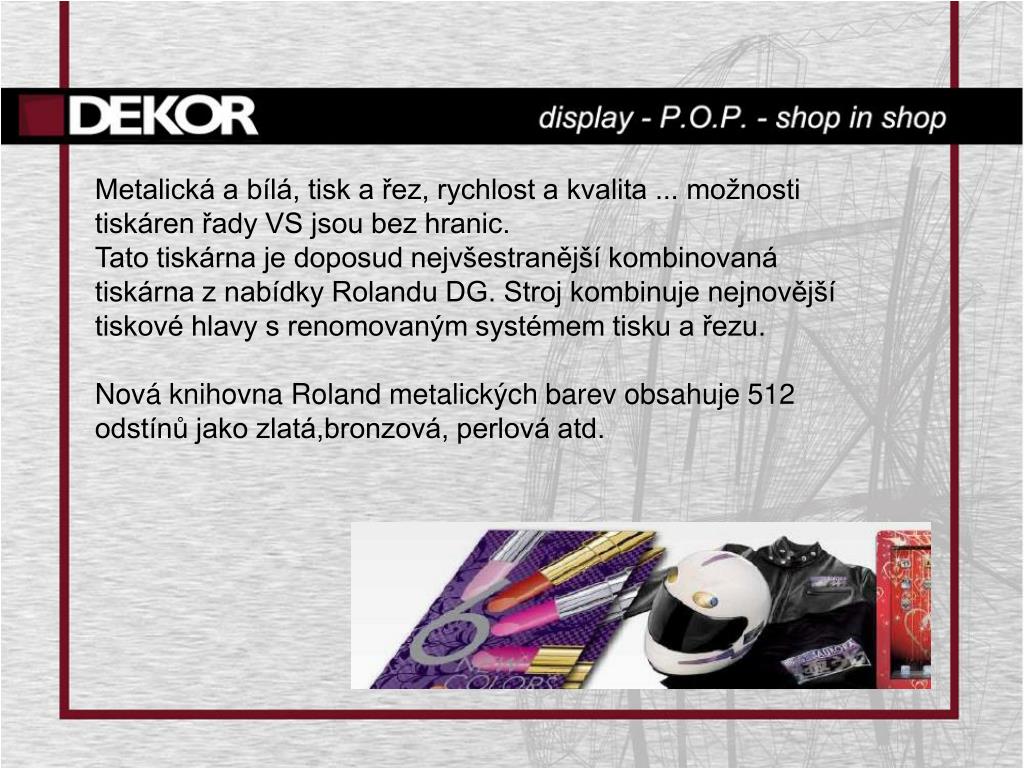

  27. Metalická a bílá, tisk a řez, rychlost a kvalita ... možnosti tiskáren řady VS jsou bez hranic. Tato tiskárna je doposud nejvšestranější kombinovaná tiskárna z nabídky Rolandu DG. Stroj kombinuje nejnovější tiskové hlavy s renomovaným systémem tisku a řezu. Nová knihovna Roland metalických barev obsahuje 512 odstínů jako zlatá,bronzová, perlová atd.

  28. Výhody produktové řady VS: • maximální šířka média dle typu: 1625mm • maximální rychlost tisku 23,1m2/hod • kombinace tisk + řez • 7 velikostí tiskové kapky • až 8 barevných kazet ve volitelných variacích • rozlišení až do 1440 dpi • nový systém cirkulace inkoustu zabraňující usazování pigmentu v bílé a stříbrné • zařízení založené na hlavách nové generace • metalický a bílý inkoust • až 512 metalických odstínů

  29. Příklady použití: http://www.rolanddga.com/products/printcut/versaVs/

  30. Tiskárna Epson Stylus Pro 9900

  31. • Nejširší dostupný barevny rozsah s 11barevnymi pigmentovými inkousty Epson UltraChrome HDR • • Skvělá kvalita s hladkými přechody, redukcí zrnitosti a rozlišením až 2 880 dpi • • Rychlost až 40 m2/hod. s novou 10kanálovou tiskovou hlavou EpsonTFP™ • Flexibilní a snadno použitelný držák papíru bez vřetena • Automatická kontrola trysek a barevný displej LCD o úhlopříčce 2,5"

  32. Vyšší úroveň barevného a černobílého tisku. Nejširší dostupny barevny rozsah s nejnovějšími pigmentovymi inkousty Epson UltraChrome™ HDR. • Nový standard profesionálních širokoformátovych nátisků a tisku uměleckych materiálů. • 11 samostatných inkoustů zahrnujícími oranžovou a zelenou zajišťujícími širší barevny rozsah, jemné tóny a hladké přechody. • Nová pokročilá tisková hlava MicroPiezo™TFP (Thin Film Piezo) je nejnovější technologií pro přesnost, spolehlivost a rychlost. 360 trysek pro každou barvu se postará o dokonale přesné body s téměř žádným mlžením či zdvojením.

  33. Příklady použití: http://www.youtube.com/watch?v=BkKpcNl8WiY

  34. ZPRACOVATELSKÉ TECHNOLOGIE

  35. Laser Mercury 609

  36. Profesionální velkoformátový řezací laser • Pracovní plocha 2200 x 3200 mm • Vysoká dynamika, rychlost a přesnost • Výkon CO₂ laseru 230 W • Vakuová fixace materiálu • Gravírovací systém

  37. Maximální tloušťka materiálu až 50 mm • Max. rychlost 2 m/s • Průmyslové zpracování deskových materiálů • Plastové a organické materiály • Plasty, plexiskla, gumy, pryže, papír, překližky, dýhy, dřevo, kůže

  38. Široké příslušenství • CCD kamera pro snímání ořezových značek • 3D gravírování • Systém SW BLU pro výrobu podsvícených panelů • Optické bariéry

  39. Výhody řezání laserem • Vysoká rychlost • Kvalita a přesnost řezu • Bez nutnosti dokončovacích operací • Netoxicita

  40. Příklady použití: http://www.youtube.com/watch?v=lfiHOuGWjS0 http://www.youtube.com/watch?v=0NYwO7kL_K8 http://www.youtube.com/watch?v=FOkOMshYBdA

  41. Frézka Comagrav NOTUS

  42. Počítačem řízený frézovací router • Pracovní plocha 2100 x 4200 mm • Zdvih v ose z 175 mm • Výkon vřetene až 5,6kW • Vakuová fixace materiálu • Robustní konstrukce

  43. Vysoká přesnost a kvalita řezu (5-500 mm/s) • Výrobní tolerance 0,01 mm • Softwarová podpora 2D a 3D obrábění • Kamerový systém • Obrábění podle ořezových značek • Automatická korekce podle ořezových značek

  44. Karuselový zásobník na 8 nástrojů • Automatická výměna a inicializace nástrojů

  45. Široký výběr nástrojů • Ideální pro obrábění: • hliníku, plastu, akrylátu, kompozitu, dřeva….atd. • Využití signmakingu: • dělení materiálu, • vyřezávání potištěných grafik, • tvorba písmen, • frézování drážek, • tvorba 3D forem…

  46. 3DTECHNOLOGIE

  47. Dimension Elite 3D tiskárna

  48. Charakteristika 3D tiskáren řady Dimension Elite • Spolehlivý provoz a jednoduchá obsluha, provoz v kancelářských podmínkách. • Přesnost, pevnost, rozměrová stabilita vyrobených dílů, chemická a tepel. odolnost • Výroba funkčních prototypových dílů a celých sestav • Možnost výroby barevných modelů • Netoxický a velmi čistý provoz • Netoxické modelovací materiály • Kontinuální proces tisku • Nejrozšířenější 3D tiskárny ve světě
