  1. ČÍSLICOVÁ TECHNIKA asynchronní čítače Ing. Dušan Pauček Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1.5. Výuková sada – ČÍSLICOVÁ TECHNIKA, DUM č. E19

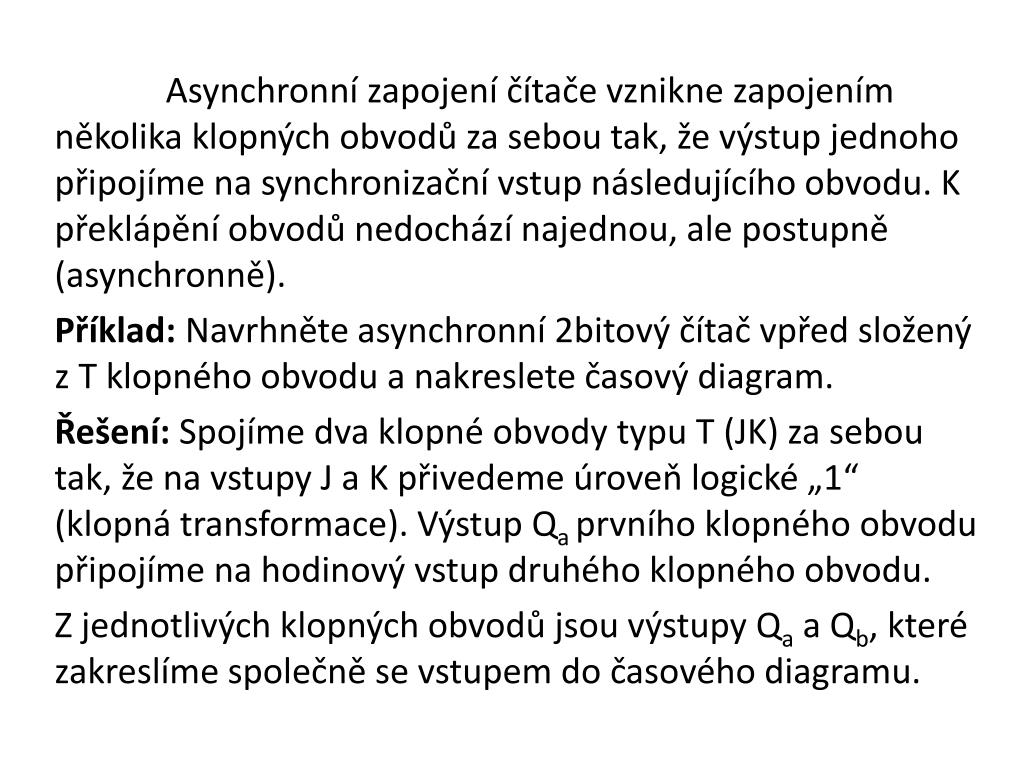

  2. Asynchronní zapojení čítače vznikne zapojením několika klopných obvodů za sebou tak, že výstup jednoho připojíme na synchronizační vstup následujícího obvodu. K překlápění obvodů nedochází najednou, ale postupně (asynchronně). Příklad: Navrhněte asynchronní 2bitový čítač vpřed složený z T klopného obvodu a nakreslete časový diagram. Řešení: Spojíme dva klopné obvody typu T (JK) za sebou tak, že na vstupy J a K přivedeme úroveň logické „1“ (klopná transformace). Výstup Qaprvního klopného obvodu připojíme na hodinový vstup druhého klopného obvodu. Z jednotlivých klopných obvodů jsou výstupy Qa a Qb, které zakreslíme společně se vstupem do časového diagramu.

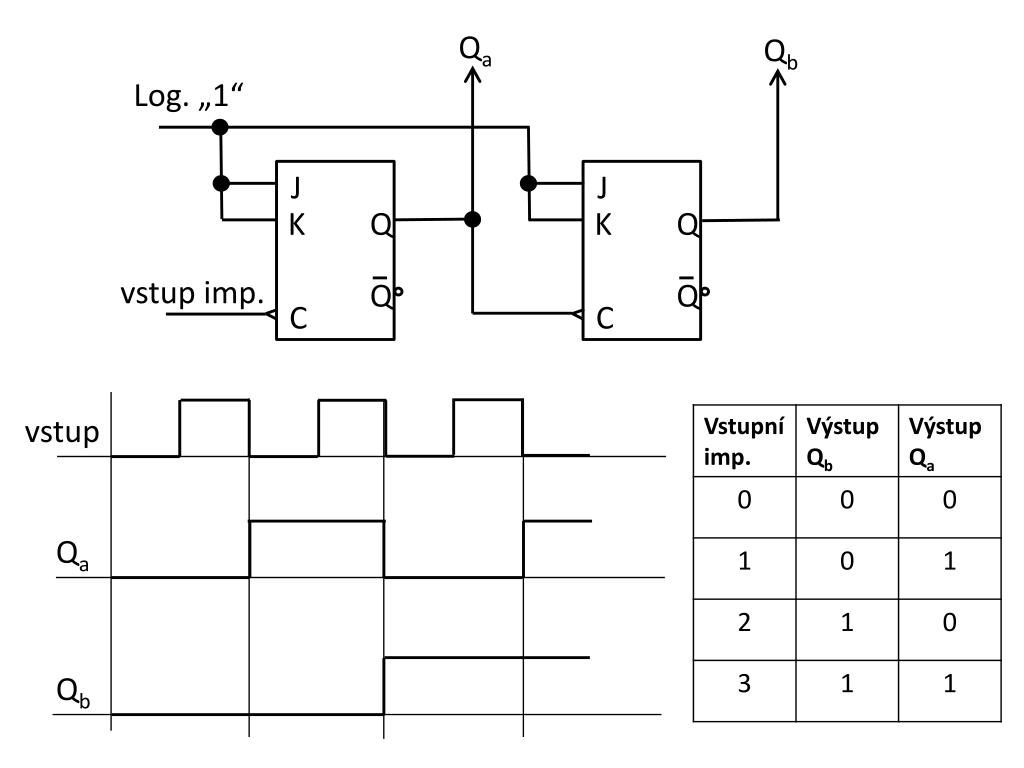

  3. Qa Qb Log. „1“ J J K K Q Q vstup imp. Q Q C C vstup Qa Qb

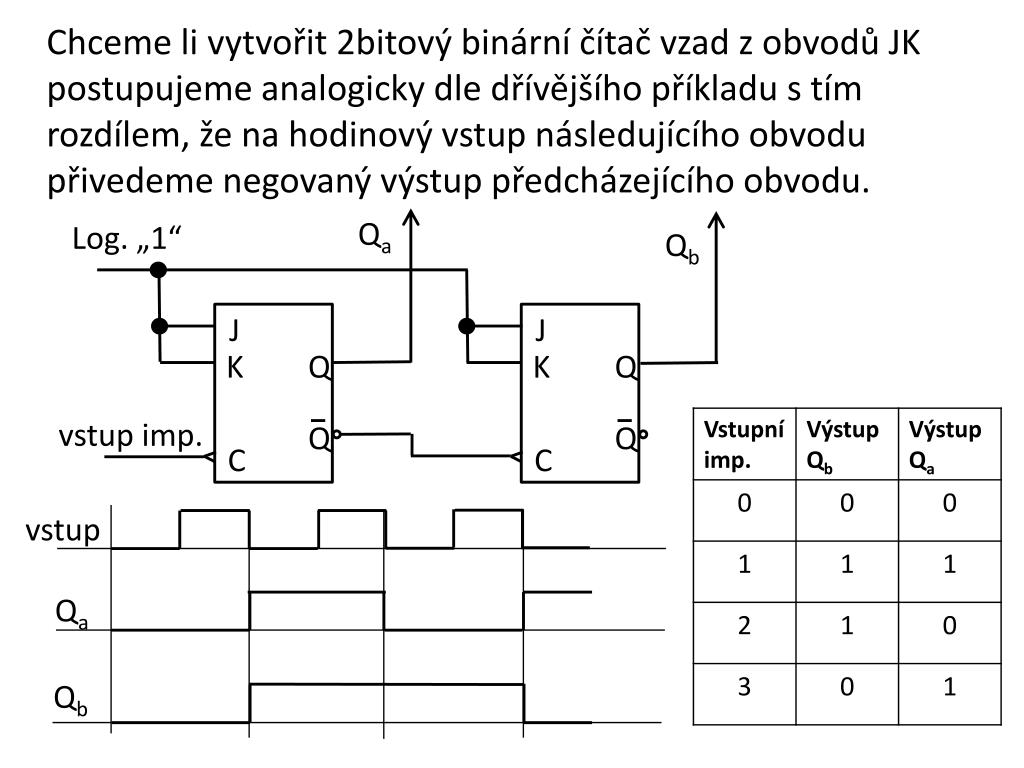

  4. Qa Log. „1“ Qb Chceme li vytvořit 2bitový binární čítač vzad z obvodů JK postupujeme analogicky dle dřívějšího příkladu s tím rozdílem, že na hodinový vstup následujícího obvodu přivedeme negovaný výstup předcházejícího obvodu. J J K K Q Q vstup imp. Q Q C C vstup Qa Qb

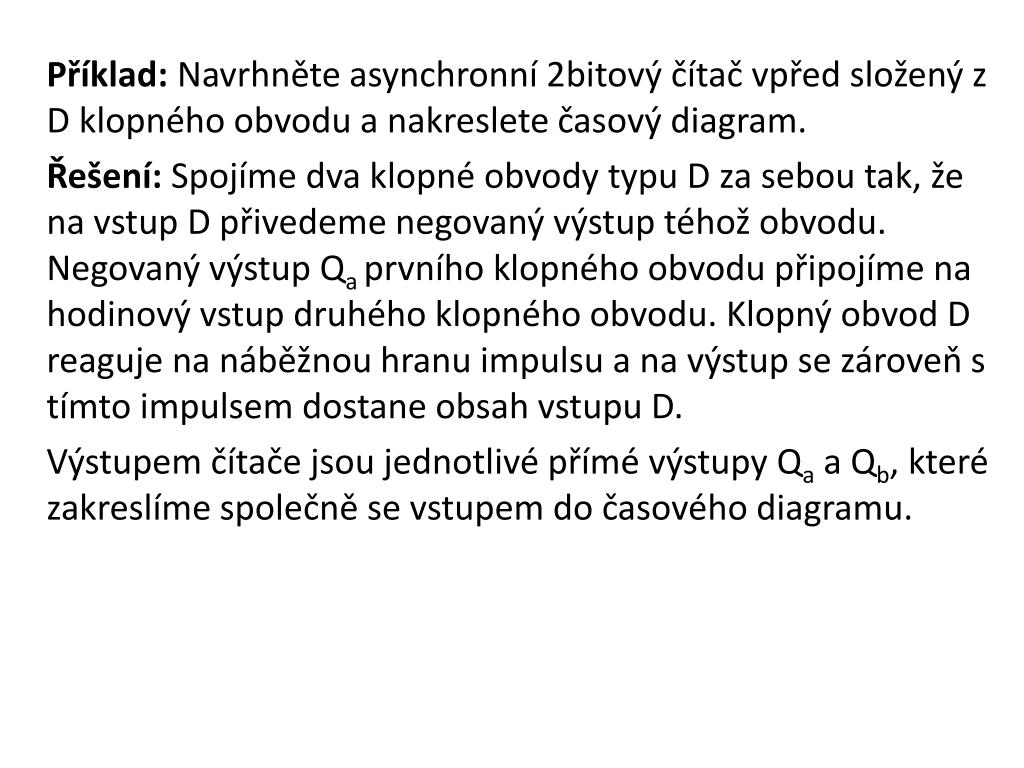

  5. Příklad: Navrhněte asynchronní 2bitový čítač vpřed složený z D klopného obvodu a nakreslete časový diagram. Řešení: Spojíme dva klopné obvody typu Dza sebou tak, že na vstup D přivedeme negovaný výstup téhož obvodu. Negovaný výstup Qaprvního klopného obvodu připojíme na hodinový vstup druhého klopného obvodu. Klopný obvod D reaguje na náběžnou hranu impulsu a na výstup se zároveň s tímto impulsem dostane obsah vstupu D. Výstupem čítače jsou jednotlivé přímé výstupy Qa a Qb, které zakreslíme společně se vstupem do časového diagramu.

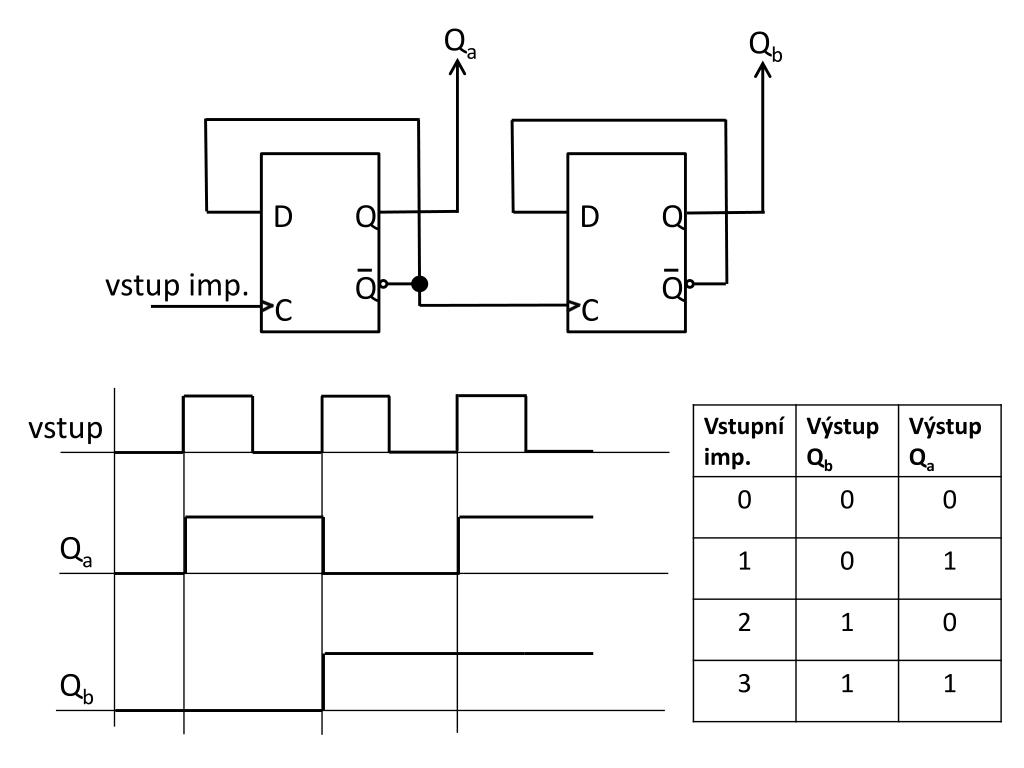

  6. Qa Qb D D Q Q vstup imp. Q Q C C vstup Qa Qb

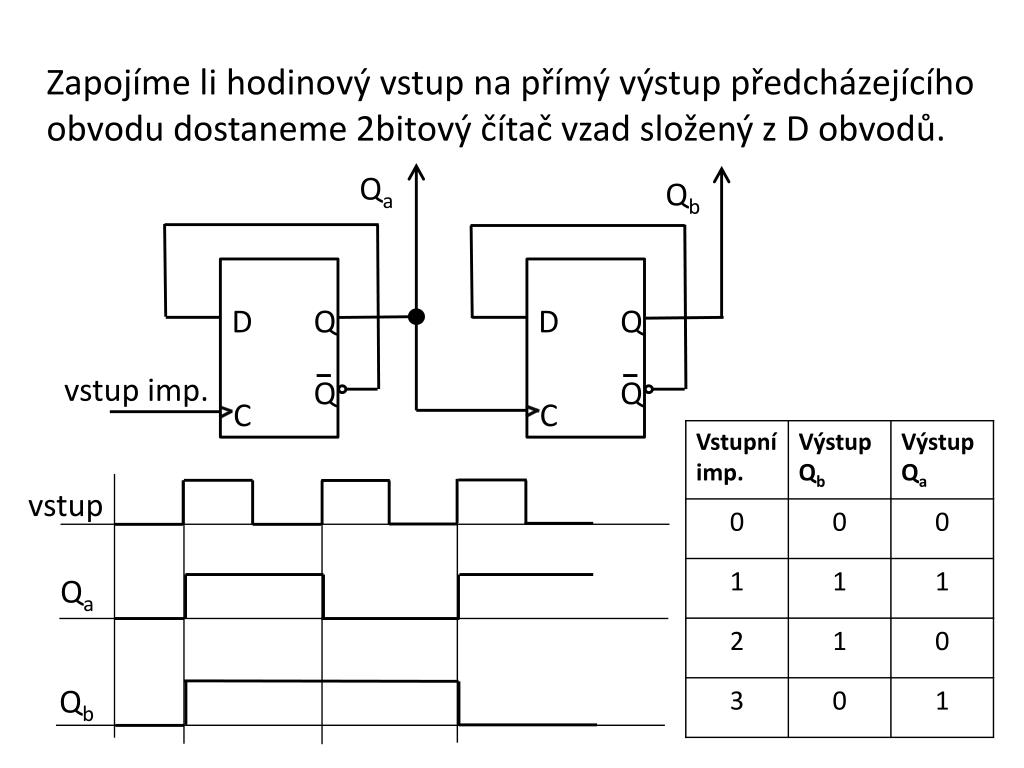

  7. Qa Qb Zapojíme li hodinový vstup na přímý výstup předcházejícího obvodu dostaneme 2bitový čítač vzad složený z D obvodů. D D Q Q vstup imp. Q Q C C vstup Qa Qb

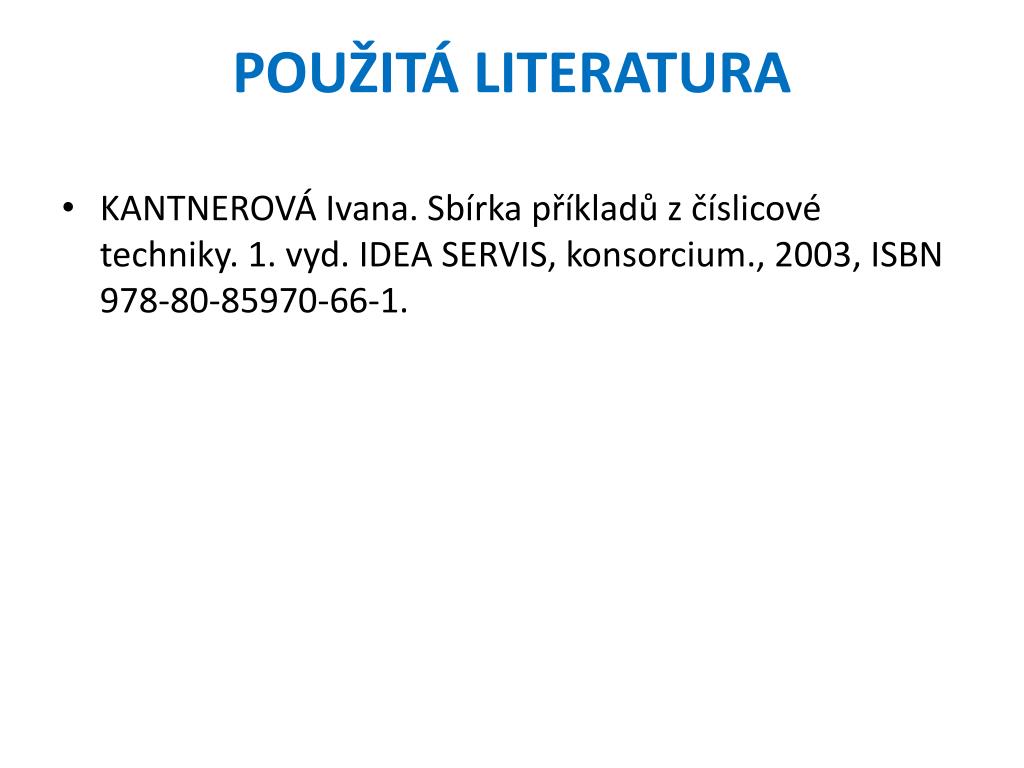

  8. POUŽITÁ LITERATURA • KANTNEROVÁ Ivana. Sbírka příkladů z číslicové techniky. 1. vyd. IDEA SERVIS, konsorcium., 2003, ISBN 978-80-85970-66-1.
