  1. Curs 05 StructuriSPLD • Structuri PLA (Programmable Logic Array) • Structuri PAL (Programmable Array Logic)

  2. Simboluri specifice PLD simboluri conventionale simboluri PLD

  3. Structura de bază PLA A B C F0=AB+A’B’+BC’ F1=AB+BC+AC’ Termen produs partajat AB A’B’ BC’ BC AC’ arie programabilă de porţi logice SAU => functii logice arie programabilăde porţi logice ŞI => termeni produs F0 F1 DISPOZITIV PROGRAMAT DISPOZITIV NEPROGRAMAT

  4. Avantaje / dezavantaje • flexibilitate • cost ridicat de fabricare • viteza de lucru redusă

  5. Structura de bază PAL A B C Sumator: S=A’BC’+AB’C’+A’B’C+ABC COUT=AB+AC+BC conexiune fixă A’BC’ AB’C’ A’B’C arie FIXA de porţi logice SAU => functii logice ABC AB AC BC 0 DISPOZITIV NEPROGRAMAT DISPOZITIV PROGRAMAT arie programabilăde porţi logice ŞI => termeni produs S COUT

  6. Avantaje / dezavantaje • cost de fabricare mai redus decât PLA • viteza de lucru mai ridicată decât PLA • flexibilitate redusă

  7. Dispozitive PAL • PAL 16L8 • PAL 16R8 • PAL 22V10 Utilizate pentru implementarea SSI  MSI a sistemelor digitale

  8. Arhitectura PAL Variabile de intrare Iesiri Arie de porti SAU (planul logic SAU) Arie programabila de porti logice SI (planul logic SI) Celule de ieşire Macrocelule Termeni produs Functii logice combinationale Functii logice secventiale / combinationale

  9. x8 PAL16L8 64 (8x8) porti SI 8 porti SAU 64x32=2048comutatoare programabile

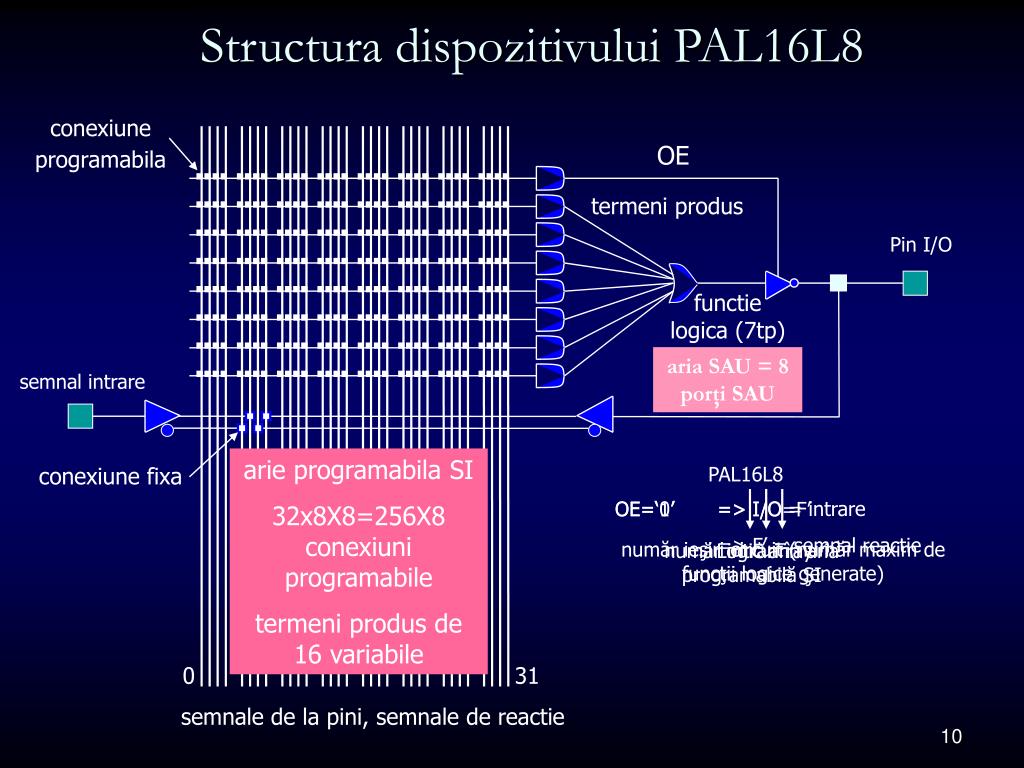

  10. Structura dispozitivului PAL16L8 conexiune programabila OE termeni produs Pin I/O functie logica (7tp) aria SAU = 8 porţi SAU semnal intrare arie programabila SI 32x8X8=256X8 conexiuni programabile termeni produs de 16 variabile conexiune fixa PAL16L8 OE=‘0’ => I/O = intrare OE=‘1’ => I/O=F’ => F’ = semnal reactie număr ieşiri circuit (număr maxim de funcţii logice generate) număr intrări în aria programabilă ŞI Logic array 0 31 semnale de la pini, semnale de reactie

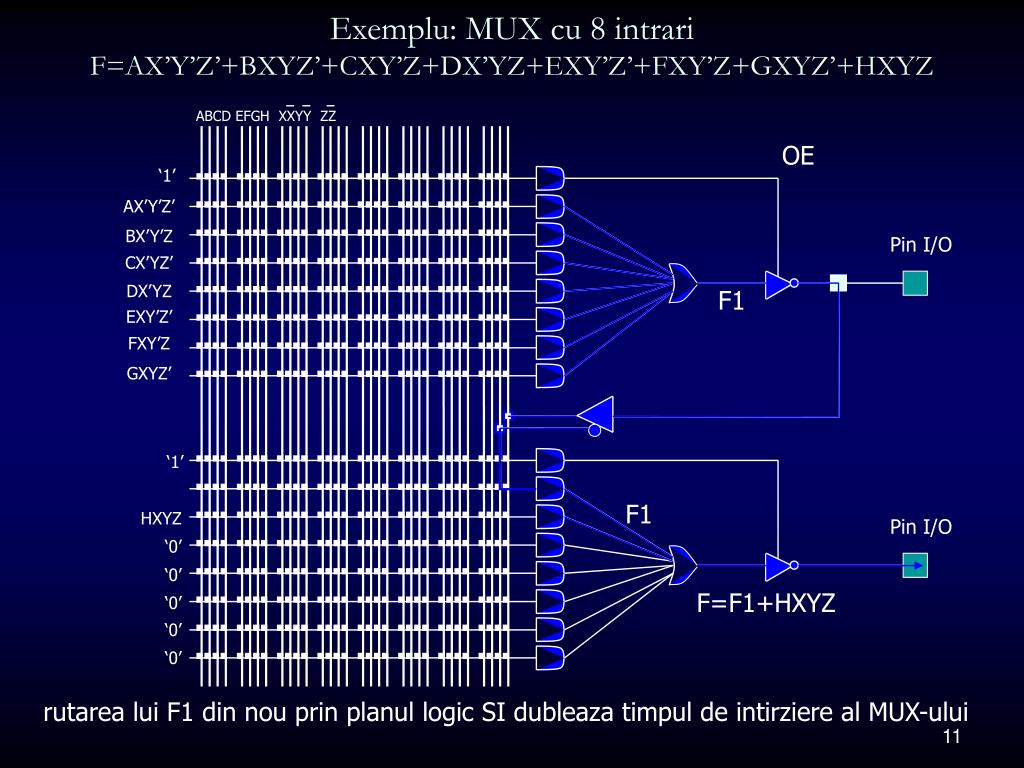

  11. Exemplu: MUX cu 8 intrariF=AX’Y’Z’+BXYZ’+CXY’Z+DX’YZ+EXY’Z’+FXY’Z+GXYZ’+HXYZ ABCD EFGH XXYY ZZ OE ‘1’ AX’Y’Z’ BX’Y’Z Pin I/O CX’YZ’ DX’YZ F1 EXY’Z’ FXY’Z GXYZ’ ‘1’ F1 HXYZ Pin I/O ‘0’ ‘0’ F=F1+HXYZ ‘0’ ‘0’ ‘0’ rutarea lui F1 din nou prin planul logic SI dubleaza timpul de intirziere al MUX-ului

  12. x8 PAL16R8

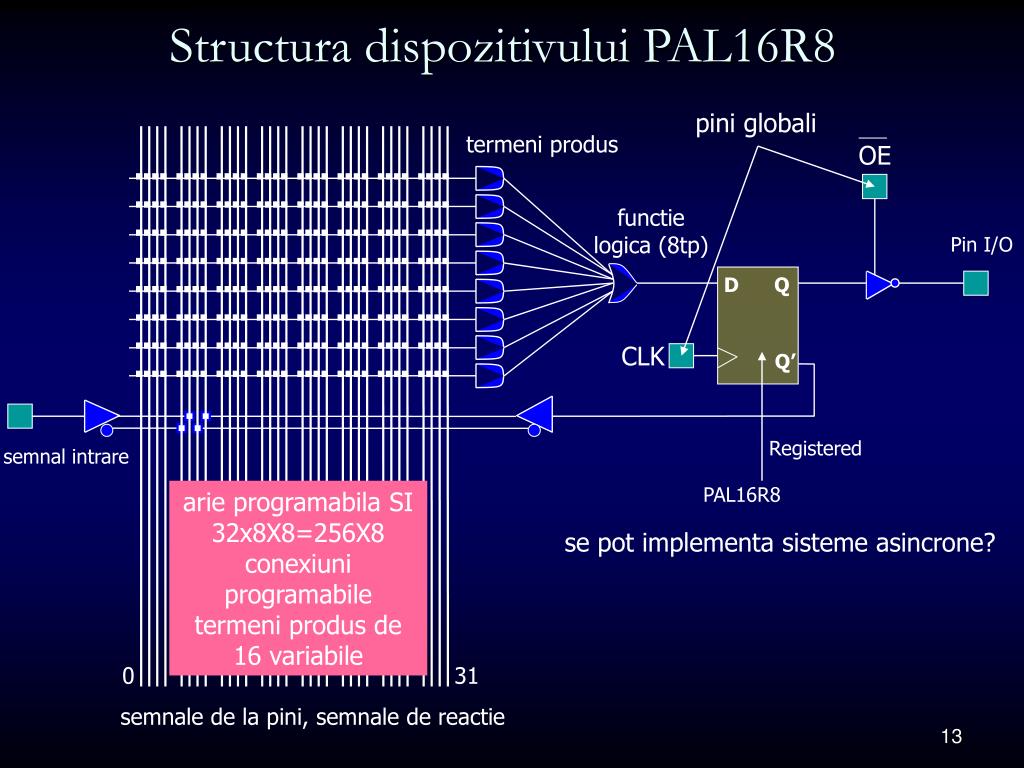

  13. Structura dispozitivului PAL16R8 pini globali termeni produs OE functie logica (8tp) Pin I/O D Q CLK Q’ Registered semnal intrare PAL16R8 arie programabila SI 32x8X8=256X8 conexiuni programabile termeni produs de 16 variabile se pot implementa sisteme asincrone? 0 31 semnale de la pini, semnale de reactie

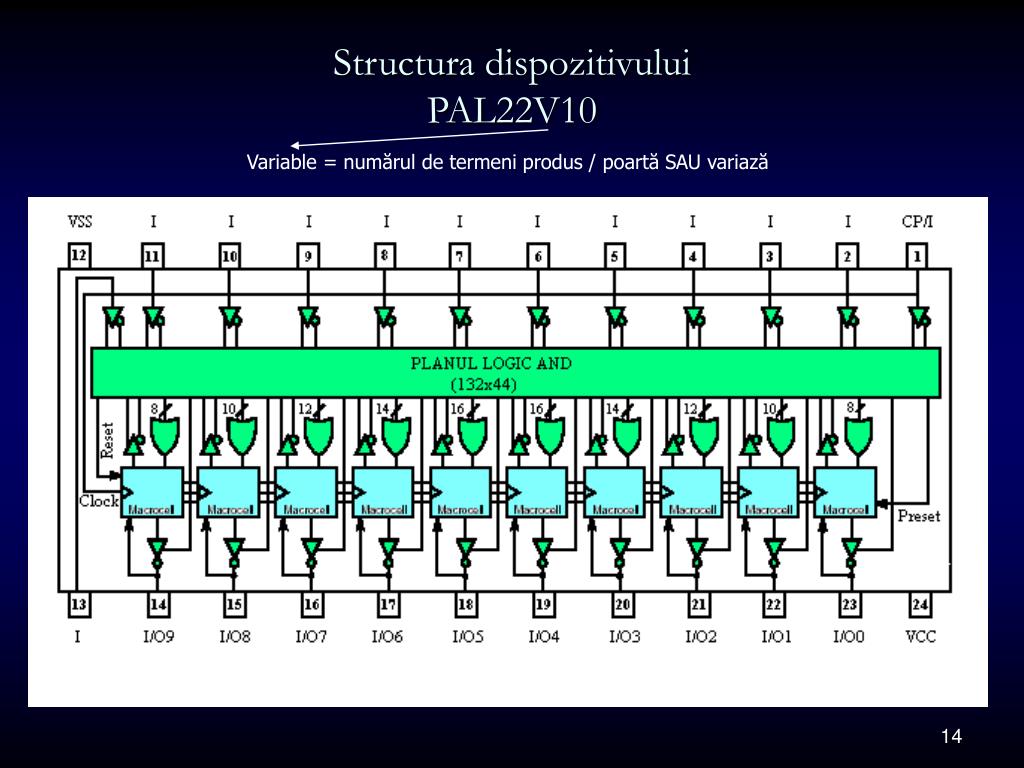

  14. Structura dispozitivului PAL22V10 Variable = numărul de termeni produs / poartă SAU variază

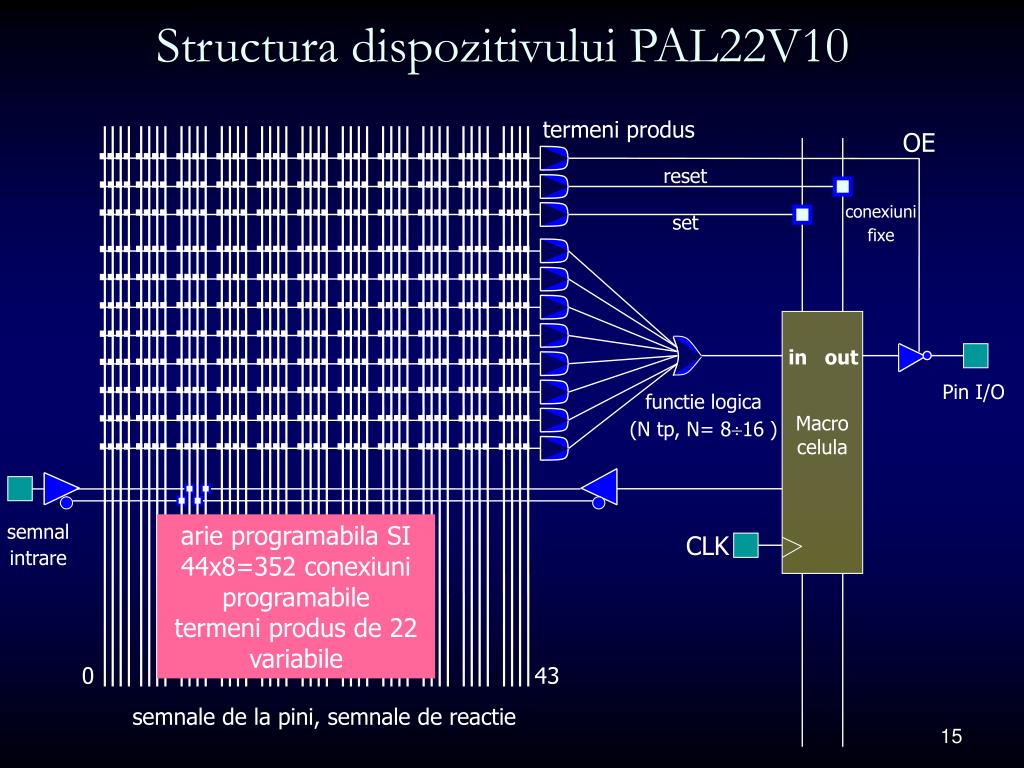

  15. Structura dispozitivului PAL22V10 termeni produs OE reset conexiuni fixe set in out Pin I/O functie logica (N tp, N= 816 ) Macro celula arie programabila SI 44x8=352 conexiuni programabile termeni produs de 22 variabile semnal intrare CLK 0 43 semnale de la pini, semnale de reactie

  16. Structura macrocelulei PAL22V10 Output Enable (termen produs) Set (termen produs) OE=‘1’ 11 10 01 00 Pin intrare_ieşire SET Y Functie logică MUX D Q S1 S0 Q’ CLK Reset (termen produs) RESET 0 1 Spre planul ŞI MUX Y S 1 0 C1 0 0 1 1 1 0 C0 Biti configurare macrocelula
