Alain Clément Comité Régional SNIA France

1. Alain ClémentComité Régional SNIA France Les nouvelles technologiesde stockage pour l’archivage

2. Agenda • A propos de la SNIA • Nouvelles unités de stockage pour l’Archivage • Le futur standard XAM • Conclusion

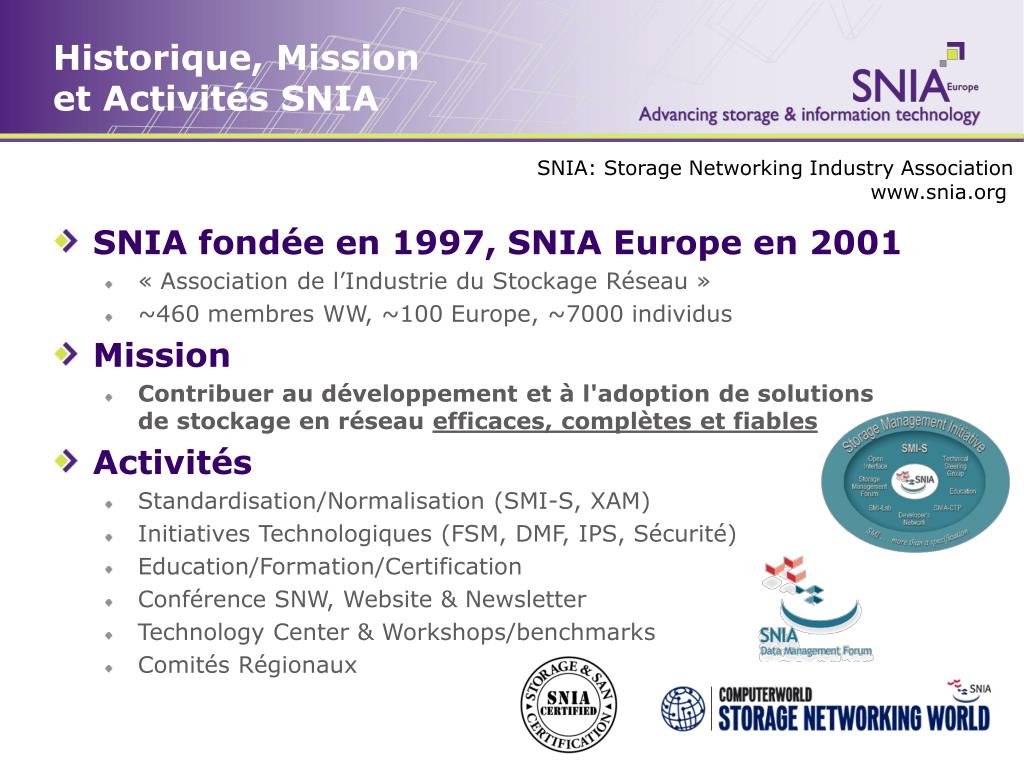

3. Historique, Missionet Activités SNIA SNIA: Storage Networking Industry Association www.snia.org • SNIA fondée en 1997, SNIA Europe en 2001 • « Association de l’Industrie du Stockage Réseau » • ~460 membres WW, ~100 Europe, ~7000 individus • Mission • Contribuer au développement et à l'adoption de solutionsde stockage en réseau efficaces, complètes et fiables • Activités • Standardisation/Normalisation (SMI-S, XAM) • Initiatives Technologiques (FSM, DMF, IPS, Sécurité) • Education/Formation/Certification • Conférence SNW, Website & Newsletter • Technology Center & Workshops/benchmarks • Comités Régionaux

4. Nouvelles unités de stockage pour l’Archivage

5. Images de chèques Résultats cliniques Document d’histoire photos Document légaux Documents Archivage E-mails CAO périodiques Données biologiques Photos satellite Lettre Manuels Imagerie médicale Rapports mensuels clips Record des vidéo conférences Données sismiques Manuels de formation transcription Voice-to-web White papers X-rays Données génétiques Rapports officiels journaux Fixed ContentObjets digitalisés invariant sur une longue période Données biométriques Blueprints Books Données astronomiques Audio conférence sauvegardes Business records originaux CAD / CAM Examens cliniques scans contrats

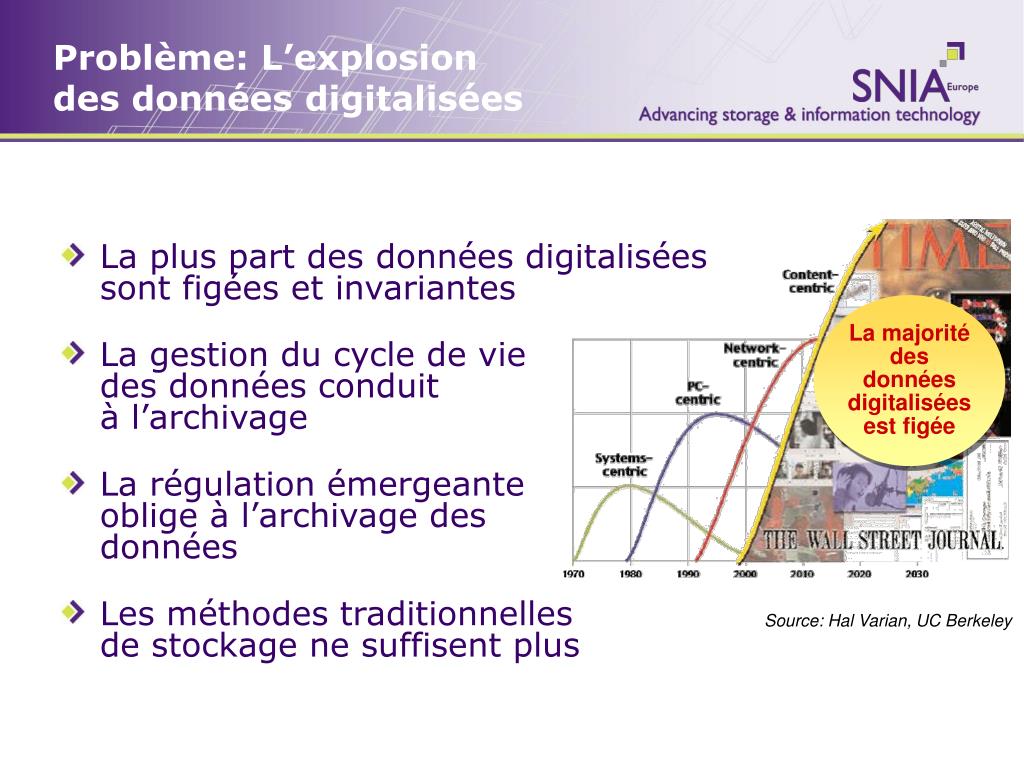

6. Problème: L’explosiondes données digitalisées • La plus part des données digitaliséessont figées et invariantes • La gestion du cycle de viedes données conduità l’archivage • La régulation émergeanteoblige à l’archivage desdonnées • Les méthodes traditionnellesde stockage ne suffisent plus La majorité des données digitalisées est figée Source: Hal Varian, UC Berkeley

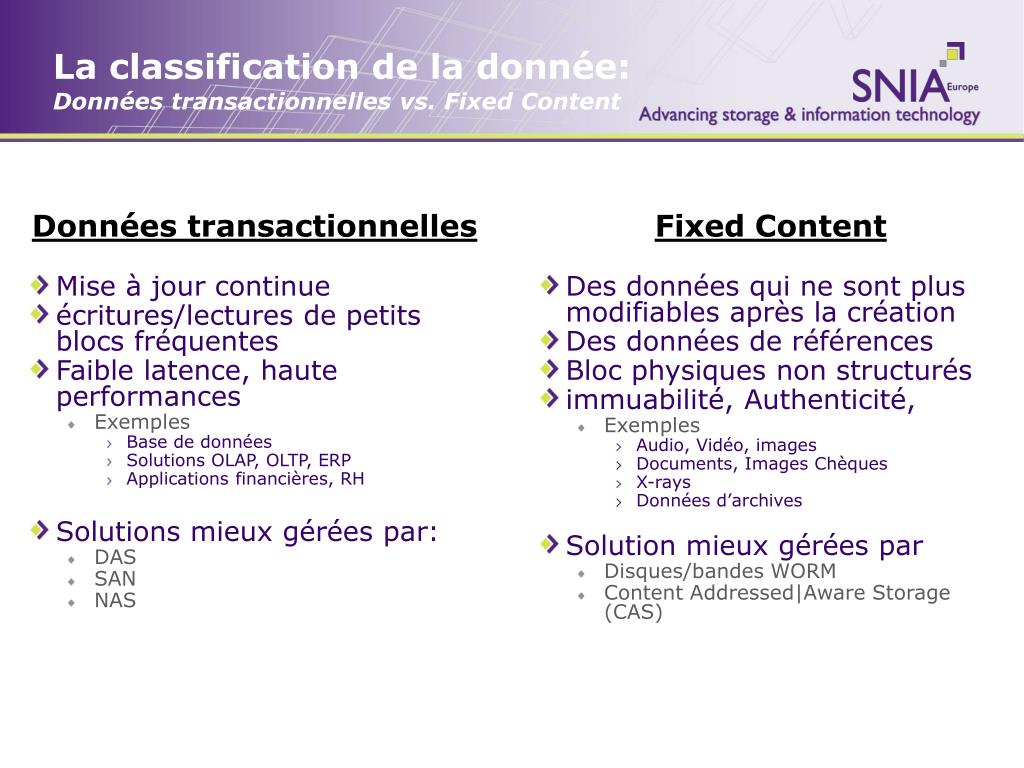

7. La classification de la donnée:Données transactionnelles vs. Fixed Content Données transactionnelles • Mise à jour continue • écritures/lectures de petits blocs fréquentes • Faible latence, haute performances • Exemples • Base de données • Solutions OLAP, OLTP, ERP • Applications financières, RH • Solutions mieux gérées par: • DAS • SAN • NAS Fixed Content • Des données qui ne sont plus modifiables après la création • Des données de références • Bloc physiques non structurés • immuabilité, Authenticité, • Exemples • Audio, Vidéo, images • Documents, Images Chèques • X-rays • Données d’archives • Solution mieux gérées par • Disques/bandes WORM • Content Addressed|Aware Storage (CAS)

8. Disque et bande WORM • WORM: Write Once, Read Multiple • Dispositif matériel et/ou logiciel garantissant une écriture non modifiable dans le temps • On écrit une fois, on relit autant de fois que l’on veut • On ne peut plus effacer et/ou modifier le contenu • Techno émergeante: « WORM Compliant » • Permet un effacement d’un enregistrement sur support UDO. • On écrit une fois, on lit autant de fois, on peut effacer l’enregistrement une seule fois

9. Disque et bande WORM

10. Content Addressed|Aware Storage Analogie: voiturier pour les données d’archives • Interface d’accès simple et sécurisé • Donne les clés au voiturier • Votre voiture est garée quelque parts • Un reçu vous est donné • Gain pour vous • Pas de recherche d’emplacement libre • Pas d’attente • Récupération sur demande • Présenter votre reçu • Le voiturier vous rapporte votre voiture Un CAS fournit le même service pour les objets d’archives

11. ContentAddressAlgorithm 10001010 4PJGVL39UEK7ReDN9JM0A2HR3U6 ContentAddressAlgorithm 10111011 3C08JM40C8AMMe0N8ATEJHC2DQN Le CAS: comment ça marche? Une signature électronique unique est fabriquée en fonction de l’objet, cette clé assure l’immuabilité et permet la localisation de l’objet

12. CAS: la valeur apportée • fondamentaux • CAS est un dépôt d’objets de données archivées. Des métadonnées descriptives sont associées à chaque objets • CAS garantie l’immuabilité et l’authentification des objets stockés • CAS apporte un moyen de stockage transparent et indépendant des solutions par une normalisation du nommage des objets administrés. • Les différenciateurs • évolutivité • Suppression des doublons

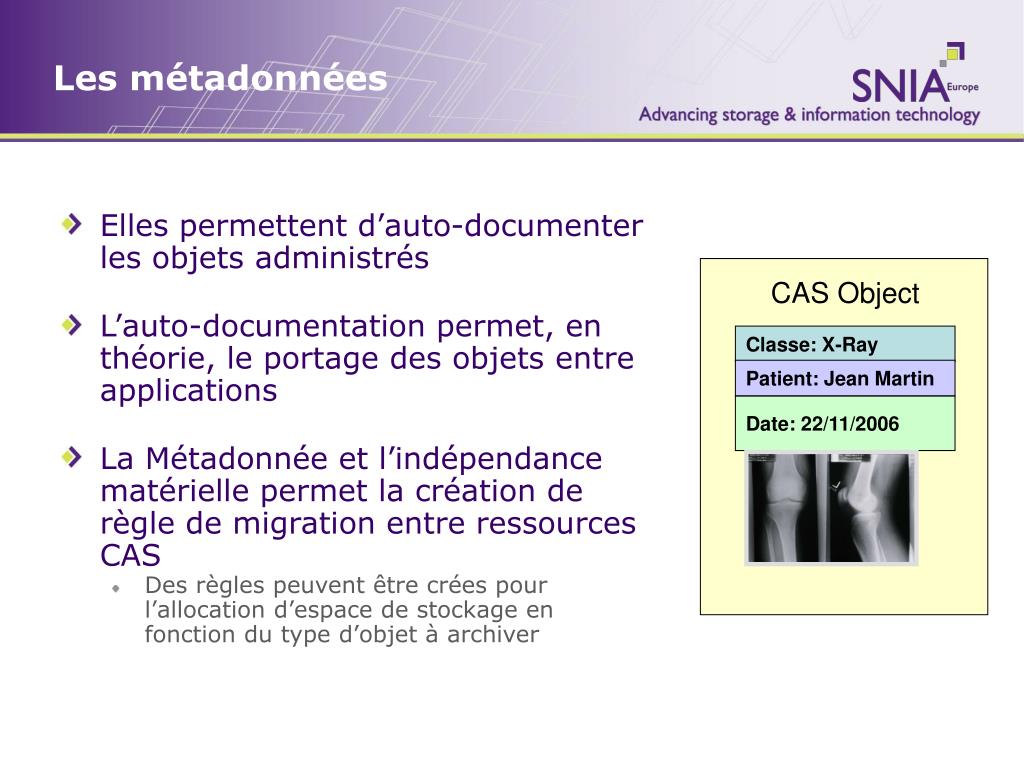

13. Classe: X-Ray Patient: Jean Martin Date: 22/11/2006 Les métadonnées • Elles permettent d’auto-documenter les objets administrés • L’auto-documentation permet, en théorie, le portage des objets entre applications • La Métadonnée et l’indépendance matérielle permet la création de règle de migration entre ressources CAS • Des règles peuvent être crées pour l’allocation d’espace de stockage en fonction du type d’objet à archiver CAS Object

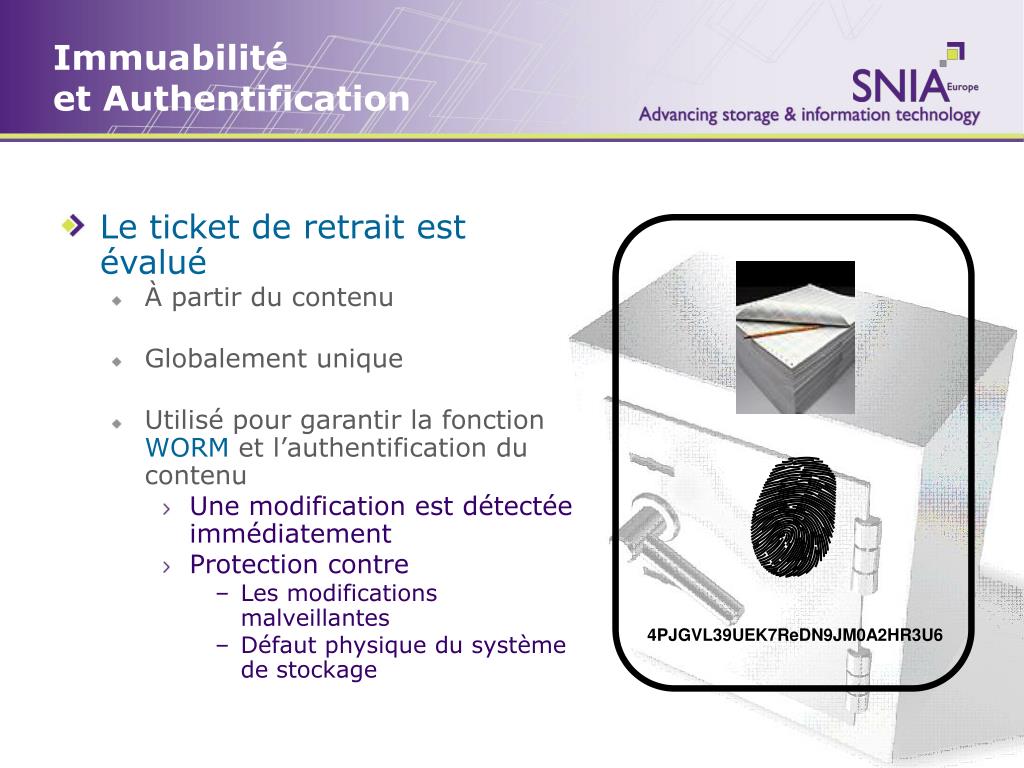

14. 4PJGVL39UEK7ReDN9JM0A2HR3U6 Immuabilitéet Authentification • Le ticket de retrait est évalué • À partir du contenu • Globalement unique • Utilisé pour garantir la fonction WORM et l’authentification du contenu • Une modification est détectée immédiatement • Protection contre • Les modifications malveillantes • Défaut physique du système de stockage

15. ILM Paris Marseille Indépendance de la résidence (localisation) • Le CAS isole la couche applicative du positionnement de la donnée • Le CAS permet le déplacement de la donnée • Entre espaces physiques • Différentes localisation géographiques • Entre organisations • Ressource de stockage distinctes • L’indépendance du stockage permet au CAS d’intégrer des règles d’ILM • Les règles d’ILM portent sur les politiques, les données et les métadonnées Couche CAS Lyon

16. CAS: Le meilleur des mondes pour l’archive? + Online, comme un disque + WORM, comme les solutions optiques (UDO) + TCO optimisé, comme les bandes NEW + les bénéfices du CAS + Immuabilité et Authentification indépendance de la résidence matérielle indépendance à la technologie évolutivité suppression des doublons Nouveautés apportées par le CAS + + + + __________________________________________ = Solutions Intelligentes, à coût réduit, évolutives pourle stockage « long terme » des données d’archives

17. Le futur standard XAM

18. XAM, qu’est-ce que c’est? • eXtensible Access Method (XAM) c’est: • Une initiative SNIA pour l’archivage des données • Dirigée par le groupe Fixed Content Aware Storage TWG • Définit une interface standard (API) entre • application et logiciel d’administration– (Consumers), • et systèmes de stockage – (Providers) • Pour la réalisation d’un service d’archivage (stockage à contenu fixe)

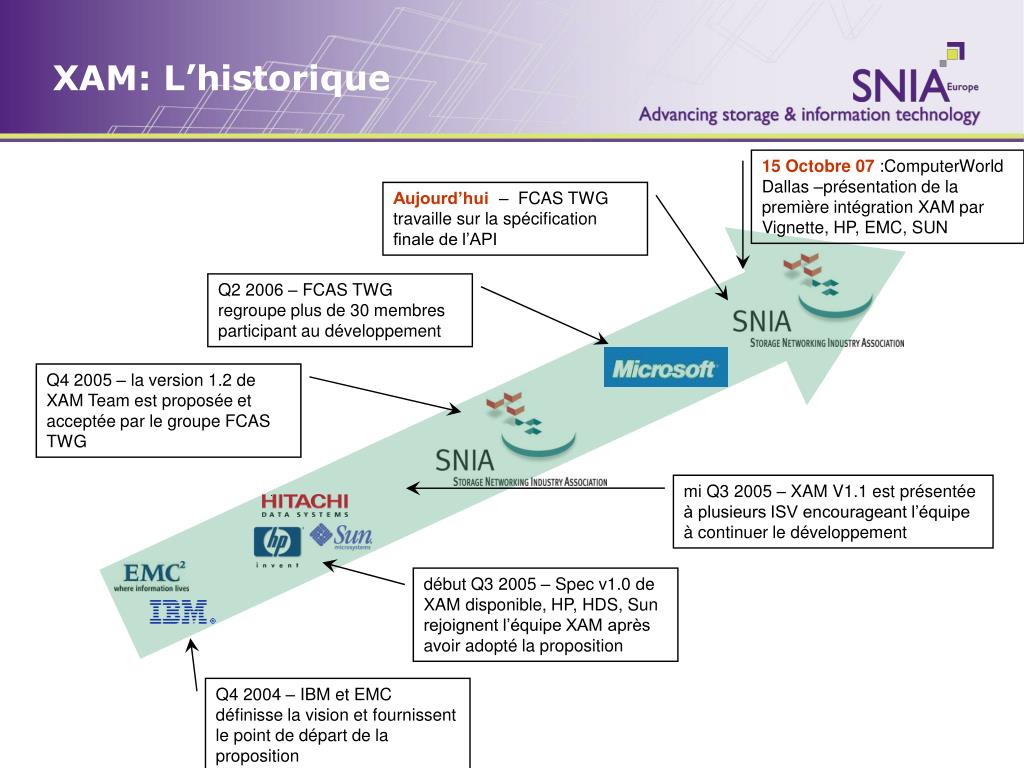

19. XAM: L’historique 15 Octobre 07 :ComputerWorld Dallas –présentation de la première intégration XAM par Vignette, HP, EMC, SUN Aujourd’hui – FCAS TWG travaille sur la spécification finale de l’API Q2 2006 – FCAS TWG regroupe plus de 30 membres participant au développement Q4 2005 – la version 1.2 de XAM Team est proposée et acceptée par le groupe FCAS TWG mi Q3 2005 – XAM V1.1 est présentée à plusieurs ISV encourageant l’équipe à continuer le développement début Q3 2005 – Spec v1.0 de XAM disponible, HP, HDS, Sun rejoignent l’équipe XAM après avoir adopté la proposition Q4 2004 – IBM et EMC définisse la vision et fournissent le point de départ de la proposition

20. Pourquoi XAM est-il important? • XAM permet • Le respect des règles légales • Rétention et sécurité appliquée aux enregistrements • De fixer des règles de gestion de la donnée (ILM) • Des métadonnées ajoutées permettent la classification, l’annotation.. • Les règles ILM sont enregistrées dans des champs prédéfinis • Les règles ILM sont implémentées au niveau stockage et/ou par des solutions tierces ajoutées • L’accès universel aux données d’archives • Stockage et restitution des informations indépendant des applications • Primitives de recherche indépendantes des applications • Une interopérabilité basée sur les standards • Une application compatible XAM fonctionne avec n’importe quel fournisseur de stockage compatible XAM • Les métadonnées associées permettent l’interopérabilité • Les informations peuvent-être migrées entre différents systèmes de stockage (pérennité) C’est ce que qu’attendent vendeurs, analystes et la plus part des clients !

21. XAM: Les bénéfices additionnels • Facilite la migration inter-systèmes • Entre plusieurs vendeurs, plusieurs technologies, pour assurer la pérennité long terme • Permet la migration des informations sur divers type de matériels • Pour une réduction des coûts sur le long terme • Permet la migration des informations par les applications • Permet l’évolutivité • administration de milliards d’informations

22. XAM: Les Métadonnées • Permettent l’auto-description des objets archivés • L’auto-description des objets facilitent la migration entre différentes applications • Les Métadonnées et l’indépendance du système de stockage permet l’application de règles de migration entre systèmes de stockage • Le système peut décider du choix du support de stockage en fonction de règles préétablies OBJECT Date: 2006/09/15 Patient: John Doe Content Class: X-RAY

23. Application XSystem XAM: l’Architecture • Une application utilise la librairie xam.dll pour se connecter à un système de stockage • Une application peut-être connectée à plusieurs systèmes de stockage • Plusieurs applications peuvent-être connectées à un système de stockage • Chaque système présente un pool de stockage normalisé aux applications. La gestion du pool est invisible à l’application • Une application doit-être authentifiée pour établir une connexion à un système quelconque • L’application utilise la librairie xam.dll pour la manipulation des objets. • Une structure de données Xset est accouplée à chaque objet. Cette structure contient les métadonnées Connect() xam.dll

24. Application ref.dll std.dll ibm.dll HP. dll emc.dll XSystem XAM: Le « Software Development Kit » • Exchange / Notes • Documentum / FileNet • Oracle, IBM DB2… • Le SDK XAM est lié dynamiquement avec les applications désirant être connectées au système de stockage • Le kit SDK XAM intègre les fonctions suivantes: • xam.dll : implémente l’API • ref.dll, décrit les fonctionnalités implémentées sur un système • std.dll, implémente les protocoles réseau d’accès à un système • Un framework d’intégration des ‘VIMs’ • Une librairie « toolkit » (tools.dll) pour l’ajout de fonctions spécifiques • Fonctions supplémentaires • Interface avec le système de fichiers • Catalogue des items • etc Connect() tools.dll xam.dll xam.dll VIMs (Vendor Interface Modules)

25. XAM: Le « Software Development Kit » • XAM API Standardisées par le SNIA • XAM SDK permet l’accès aux API XAM pour toutes les applications • Géré indépendamment par les différents vendeurs • VIM: Vendor Implementation Module • Permet la connexion d’un système de stockage quelconque à travers le SDK • VIM est provisionné par le vendeur de stockage • SDK inclus • La librairie XAM API et ses spécifications • Les WIM référencés • Les « best practices » • Quelques exemples d’applicatifs XAM Ex App1 XAM App2 librairie XAM VIM 1 VIM 2 VIM x Système de stockage compatible XAM

26. Conclusion • DMF et LTACSI www.snia.org/dmf • XAM, le standard du futur • Un effort commun entre vendeur et utilisateur final • L’archivage devient une commoditépour une adoption rapide, simple et long terme • Pour une introduction à XAM http://www.snia.org/forums/xam/demo
