  1. Digitální učební materiál

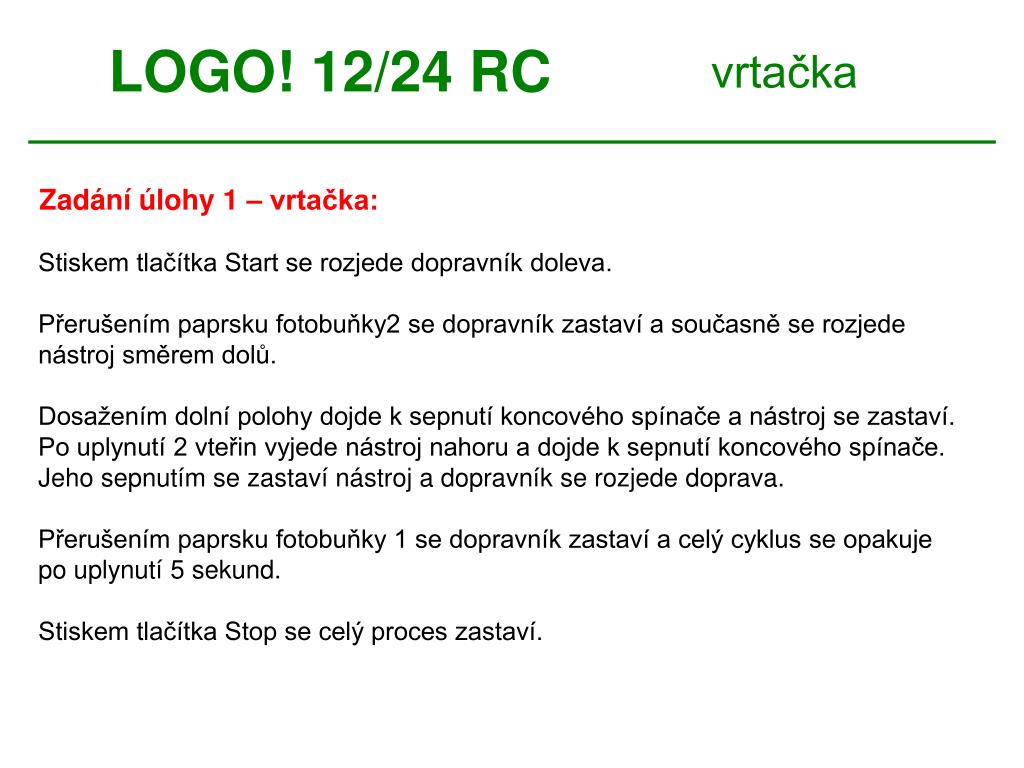

  2. LOGO! 12/24 RC vrtačka Zadání úlohy 1 – vrtačka: Stiskem tlačítka Start se rozjede dopravník doleva. Přerušením paprsku fotobuňky2 se dopravník zastaví a současně se rozjede nástroj směrem dolů. Dosažením dolní polohy dojde k sepnutí koncového spínače a nástroj se zastaví. Po uplynutí 2 vteřin vyjede nástroj nahoru a dojde k sepnutí koncového spínače. Jeho sepnutím se zastaví nástroj a dopravník se rozjede doprava. Přerušením paprsku fotobuňky 1 se dopravník zastaví a celý cyklus se opakuje po uplynutí 5 sekund. Stiskem tlačítka Stop se celý proces zastaví.

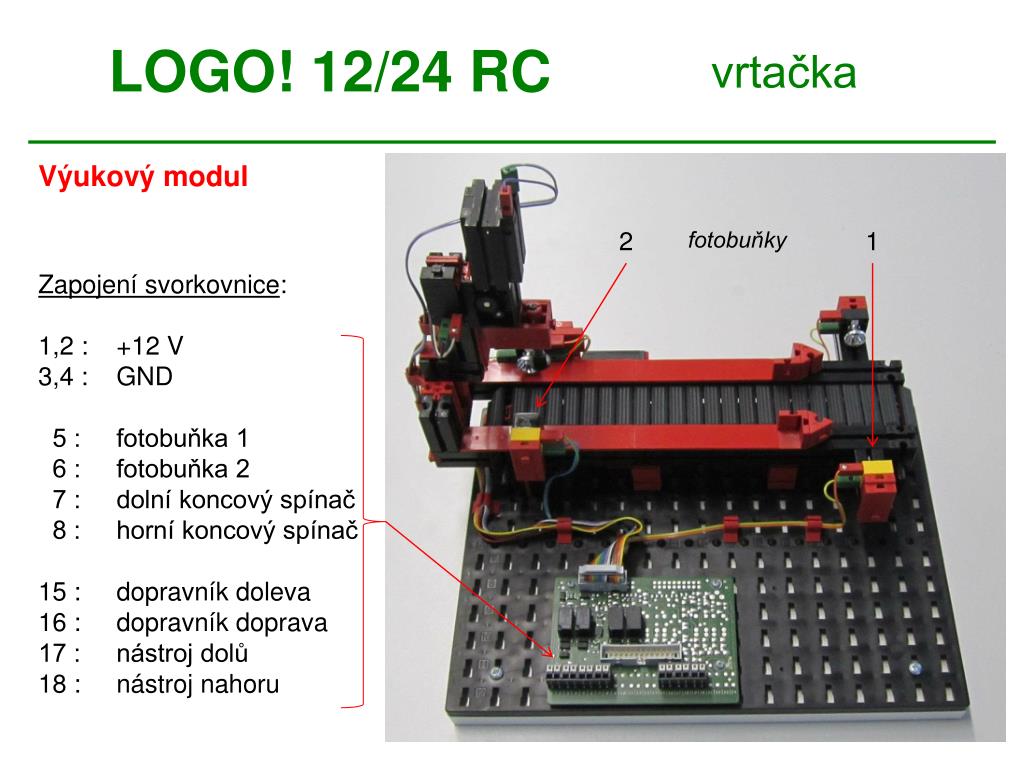

  3. LOGO! 12/24 RC vrtačka Výukový modul 2 fotobuňky 1 Zapojení svorkovnice: 1,2 : +12 V 3,4 : GND 5 : fotobuňka 1 6 : fotobuňka 2 7 : dolní koncový spínač 8 : horní koncový spínač 15 : dopravník doleva 16 : dopravník doprava 17 : nástroj dolů 18 : nástroj nahoru

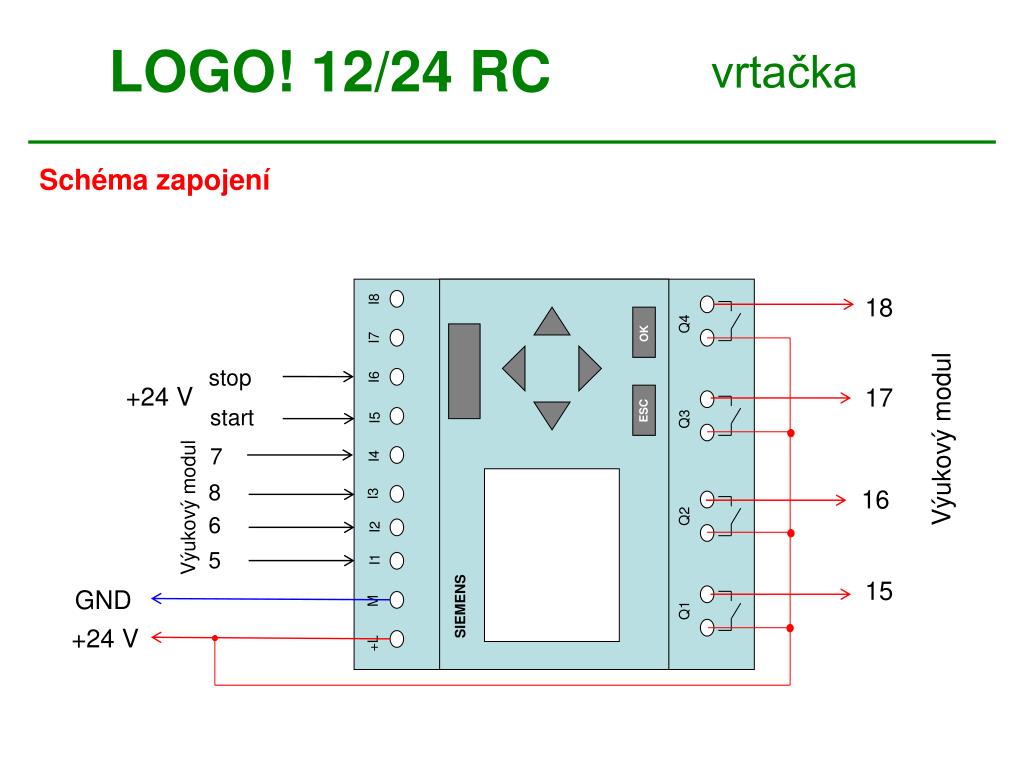

  4. +L M I3 I4 I6 I7 I8 I1 I2 I5 SIEMENS ESC OK Q1 Q2 Q3 Q4 LOGO! 12/24 RC vrtačka Schéma zapojení 18 stop +24 V 17 start Výukový modul 7 8 16 Výukový modul 6 5 15 GND +24 V

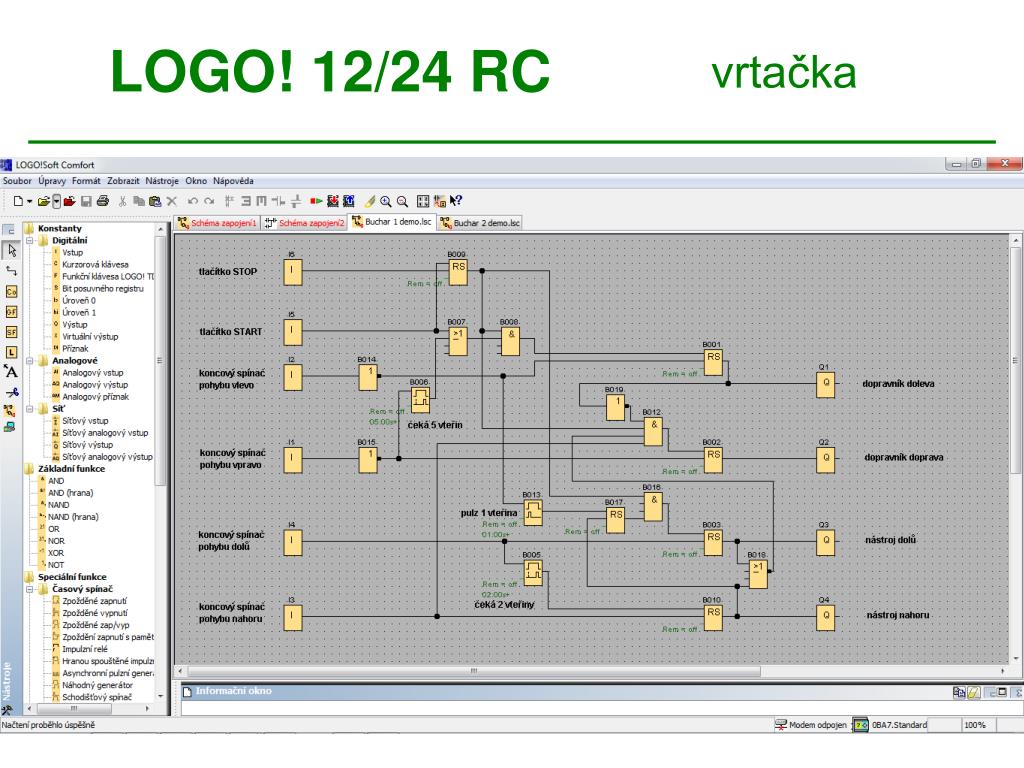

  5. LOGO! 12/24 RC vrtačka

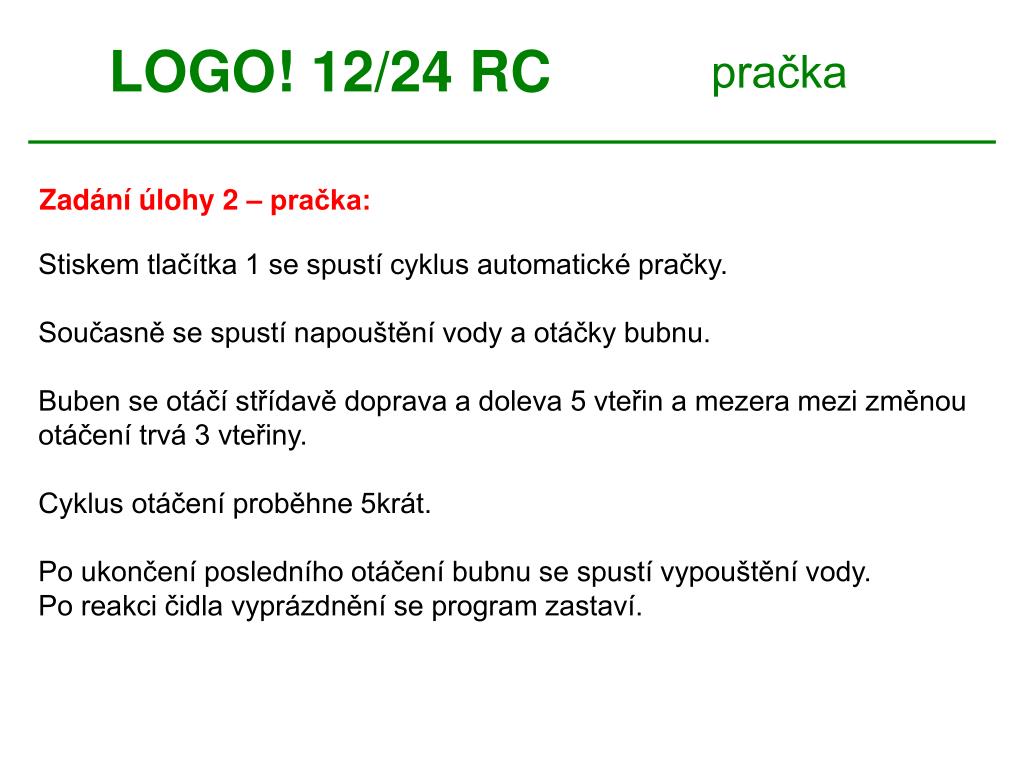

  6. LOGO! 12/24 RC pračka Zadání úlohy 2 – pračka: Stiskem tlačítka 1 se spustí cyklus automatické pračky. Současně se spustí napouštění vody a otáčky bubnu. Buben se otáčí střídavě doprava a doleva 5 vteřin a mezera mezi změnou otáčení trvá 3 vteřiny. Cyklus otáčení proběhne 5krát. Po ukončení posledního otáčení bubnu se spustí vypouštění vody. Po reakci čidla vyprázdnění se program zastaví.

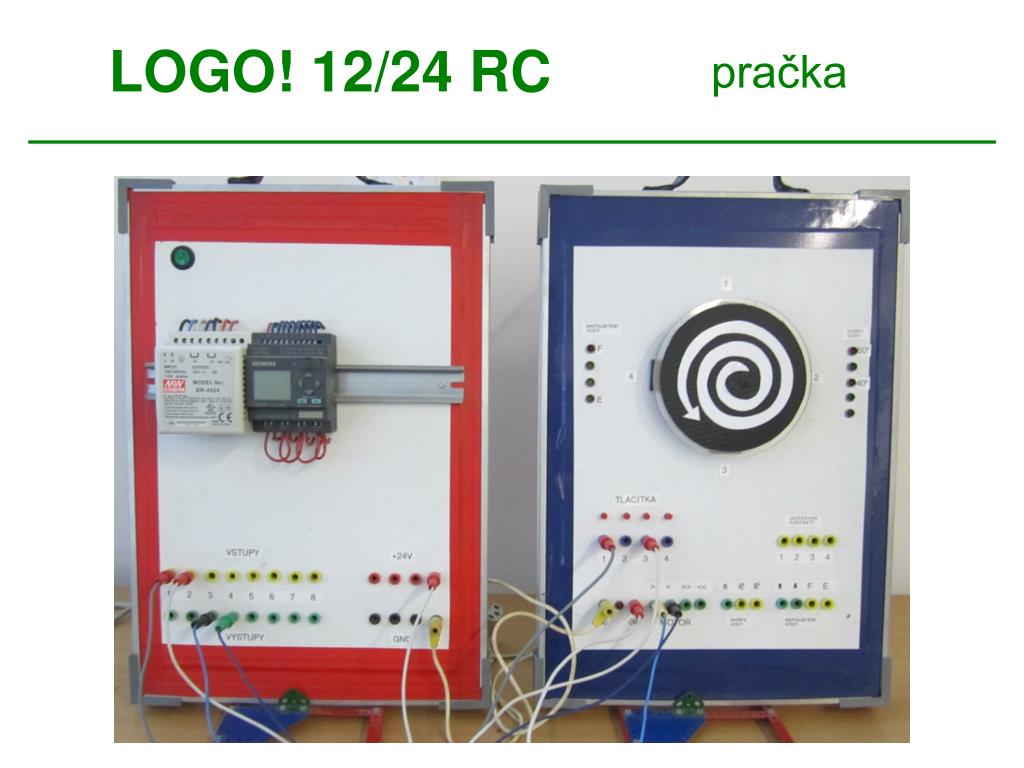

  7. LOGO! 12/24 RC pračka

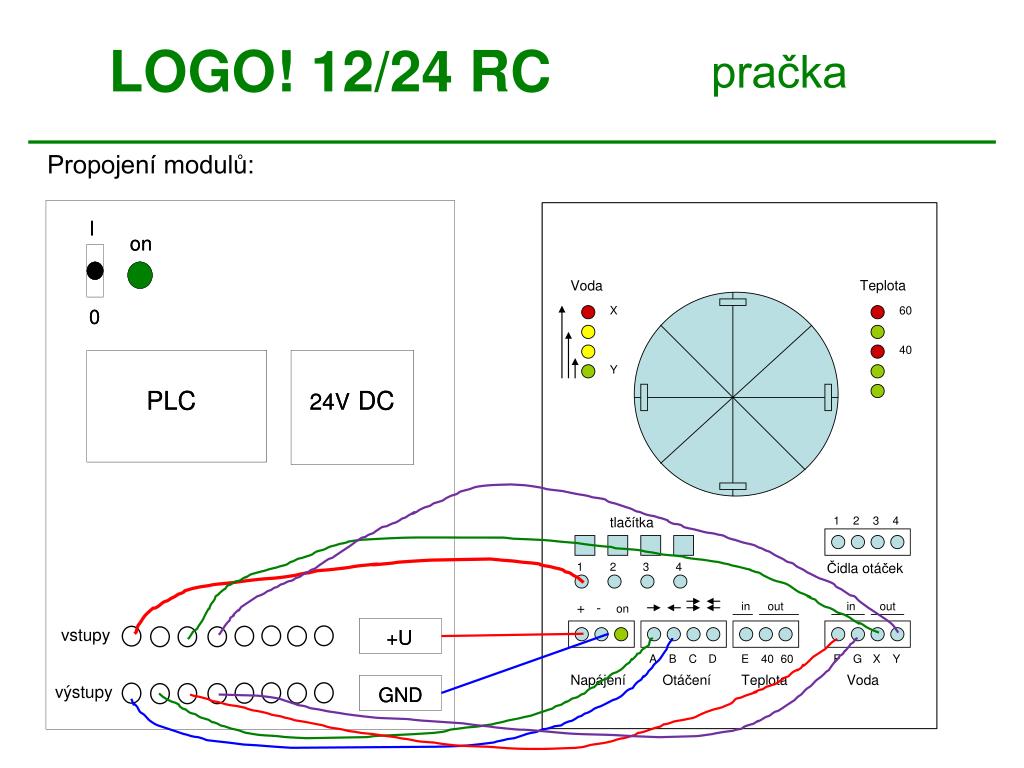

  8. LOGO! 12/24 RC pračka Propojení modulů: I I on on 0 0 PLC PLC DC DC 24V 24V vstupy +U +U výstupy GND GND

  9. LOGO! 12/24 RC pračka

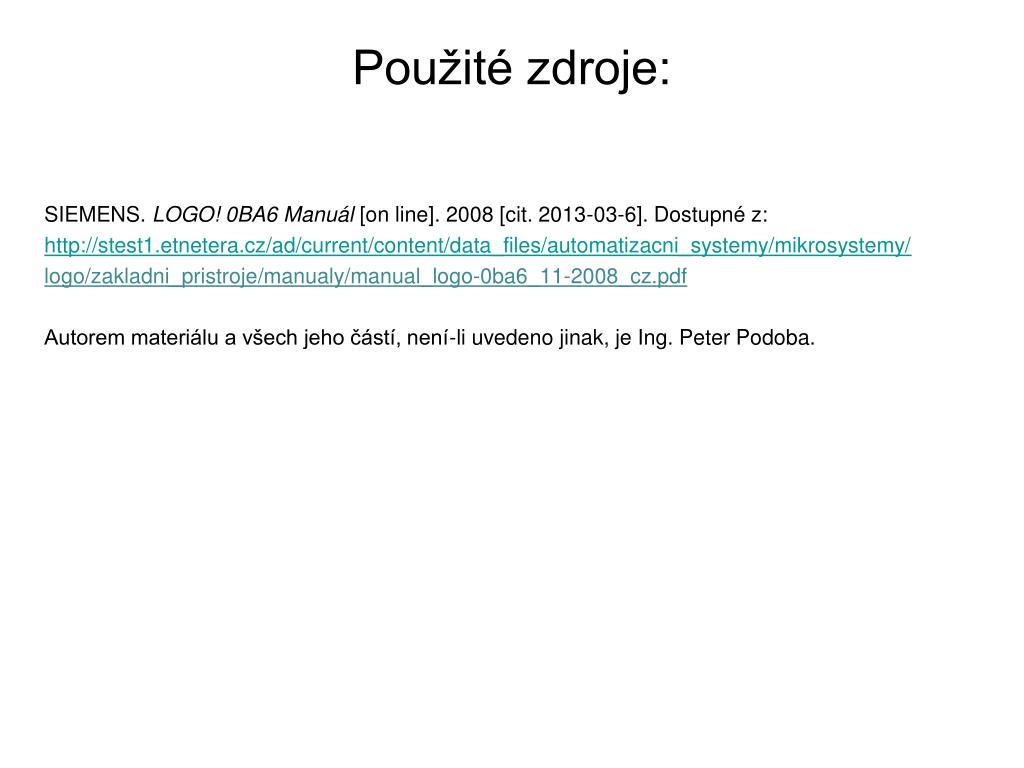

  10. Použité zdroje: SIEMENS. LOGO! 0BA6 Manuál [on line]. 2008 [cit. 2013-03-6]. Dostupné z: http://stest1.etnetera.cz/ad/current/content/data_files/automatizacni_systemy/mikrosystemy/ logo/zakladni_pristroje/manualy/manual_logo-0ba6_11-2008_cz.pdf Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Peter Podoba.
