Presentation Transcript

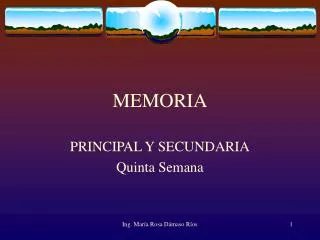

  1. MEMORIA PRINCIPAL Y SECUNDARIA Quinta Semana Ing. María Rosa Dámaso Ríos

  2. MEMORIA Tipos • Unidad en la que se almacenan los datos y las instrucciones. • Hay 2 tipos básicos: -Memoria Principal, Primaria o Interna. -Memoria Secundaria, Auxiliar o Externa Ing. María Rosa Dámaso Ríos

  3. Memoria Principal • Trabaja a mayor velocidad • Un programa es ejecutado si esta almacenado en ésta • Formado por celdas o posiciones de un nº de bits y numeradas. • A esa numeración se le denomina dirección. Ing. María Rosa Dámaso Ríos

  4. Tipos de M.P. • Esta formada por 2 tipos: -Memoria ROM (Read Only Memory): memoria de sólo lectura, es permanente. Su contenido es grabado desde la fabrica. • Memoria RAM (Random Access Memory): Se lee y graba. Es volátil. Ing. María Rosa Dámaso Ríos

  5. Tipos de MemoriaROM • PROM: Memoria Programable de sólo lectura, se graban con equipo apropiado. • EPROM: Son programables y pueden borrarse. • Estos chips una vez instalados sólo pueden leerse. Ing. María Rosa Dámaso Ríos

  6. Tipos de Memoria RAM • SRAM: RAM estática retiene datos mientras hay energía eléctrica. • DRAM: RAM Dinámica. Los datos desaparecen lentamente y hay que refrescarlos periódicamente (refresh). Ing. María Rosa Dámaso Ríos

  7. Tipos de Memoria RAM • La SRAM es más veloz pero tiene menor capacidad que las DRAM. Investigar: EDO RAM, SDRAM • Investigar: RPROM • Investigar:SIMM Y DIMM Ing. María Rosa Dámaso Ríos

  8. Memoria y Bus Jerarquia de Memoria Y tipos de Buses Ing. María Rosa Dámaso Ríos

  9. Introducción • En esta sección del curso completaremos el tema de memoria explicando la idea de Jerarquia de memoria. • Tambien se hablará sobre los tipos de buses que se usan en un computador. Ing. María Rosa Dámaso Ríos

  10. Jerarquía de memoria • Un programa es ejecutado solo si está en Mem. Principal. • Cuando el tamaño del programa es mayor que la memoria se usa la técnica de M. Virtual. Ing. María Rosa Dámaso Ríos

  11. Memoria Virtual • Se guarda el programa y los datos en Memoria Externa y queda en M. Principal solo la parte de los programas y datos que se requiere en esos momentos. Ing. María Rosa Dámaso Ríos

  12. Memoria Caché • El CPU trabaja con la M. Principal, pero la velocidad del primero es varias veces mayor que la del otro. Esto produciria tiempo ocioso del CPU esperando a la memoria. • Se usa una memoria rápida pero pequeña entre CPU y Memoria. Ing. María Rosa Dámaso Ríos

  13. Características de la Memoria • Capacidad de almacenamiento, s. • Tiempo de acceso(t), tiempo máximo que tarda en leer o escribir una posición de memoria. • Ancho de banda (b), número de palabras que se transfiere entre memoria y CPU. • Costo ( c ). Ing. María Rosa Dámaso Ríos

  14. Jerarquía de Memoria Reg. De CPU Caché t,s C,b Mem. Principal Discos Magneticos Cintas Magneticas Discos ópticos Ing. María Rosa Dámaso Ríos

  15. Bus • Las conexiones entre los elementos del computador se realiza por medio de él. • Es un conjunto de hilos que forman un camino para el flujo de datos entre los elementos y transmiten información en paralelo. Ing. María Rosa Dámaso Ríos

  16. Tipos de Buses • Existen 3 tipos: -Bus de Datos -Bus de Direcciones -Bus de Control Ing. María Rosa Dámaso Ríos

  17. Bus de Datos • Transporta los datos entre las unidades. Bidireccional. • Existen dos Tipos: -Bus de Datos Interno -Bus de Datos Externo Ing. María Rosa Dámaso Ríos

  18. B.D.Interno: Transfiere los datos entre el CPU y la Memoria Principal B.D.Externo: Prolongación de BDI. Comunica el procesador con los periféricos. Bus de Datos Interno y Externo Ing. María Rosa Dámaso Ríos

  19. Bus de Direcciones • Transporta la dirección de la posición de memoria y del periférico. • Comunica Procesador y celdas de RAM • Procesador envía por bus de direcciones, la dirección de la celda que desea leer y recibe del bus de datos el contenido de la misma. Ing. María Rosa Dámaso Ríos

  20. Bus de Direcciones • La cantidad de memoria que CPU puede gestionar, está definida por el tamaño del bus. • Con 3 bits se puede gestionar 23 bytes = 8 Bytes • Con 10 bits se direcciona 210 bytes = 1024 bytes = 1 KB. Ing. María Rosa Dámaso Ríos

  21. Bus de Control • Por sus hilos viajan señales de control y las señales de estado, indicando la dirección de la transferencia de datos, transmitiendo las señales de interrupción, etc. Ing. María Rosa Dámaso Ríos
