  1. 新能源技术 同济大学物理系

  2. 一、能源技术概述 1. 基本概念 能量形式:机械能(风能、水能等)、电磁能、热能、 化学能、原子能、光能。 能源: 自然界中能为人类提供某种形式能量的物质 资源。 能源种类: 按生成方式分: 天然(一次)能源和人工(二次)能源 按原始来源分: 地内能源和地外能源以及相互作用 能源。 按对能源的认识过程分:常规能源和新能源。

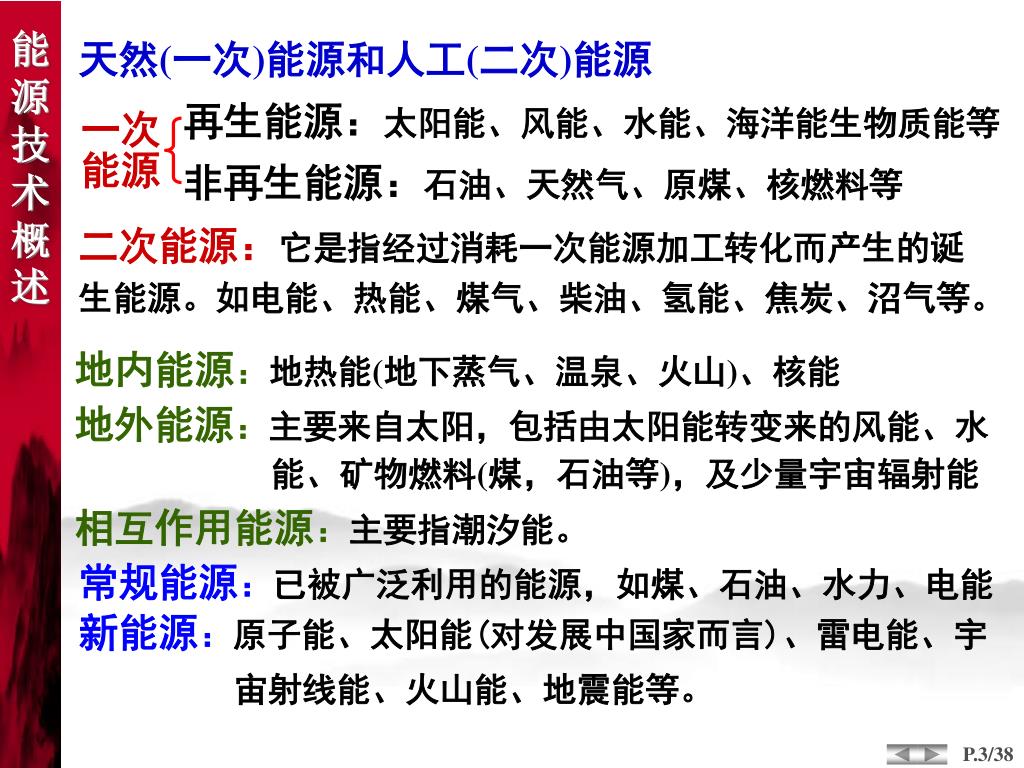

  3. 再生能源:太阳能、风能、水能、海洋能生物质能等再生能源:太阳能、风能、水能、海洋能生物质能等 一次能源 非再生能源:石油、天然气、原煤、核燃料等 能源技术概述 天然(一次)能源和人工(二次)能源 二次能源:它是指经过消耗一次能源加工转化而产生的诞生能源。如电能、热能、煤气、柴油、氢能、焦炭、沼气等。 地内能源:地热能(地下蒸气、温泉、火山)、核能 地外能源:主要来自太阳,包括由太阳能转变来的风能、水 能、矿物燃料(煤,石油等),及少量宇宙辐射能 相互作用能源:主要指潮汐能。 常规能源:已被广泛利用的能源,如煤、石油、水力、电能新能源:原子能、太阳能(对发展中国家而言)、雷电能、宇 宙射线能、火山能、地震能等。

  4. 能源技术概述 2. 能源问题 能源模式的演变: 木材→煤→石油→核能或多种形式能源 目前人类使用的能源储量和分布 非再生能源: 石油、天然气、煤炭和裂变核燃料约占能源总消费量的90%左右 再生能源: 水力、植物燃料等只占10%左右

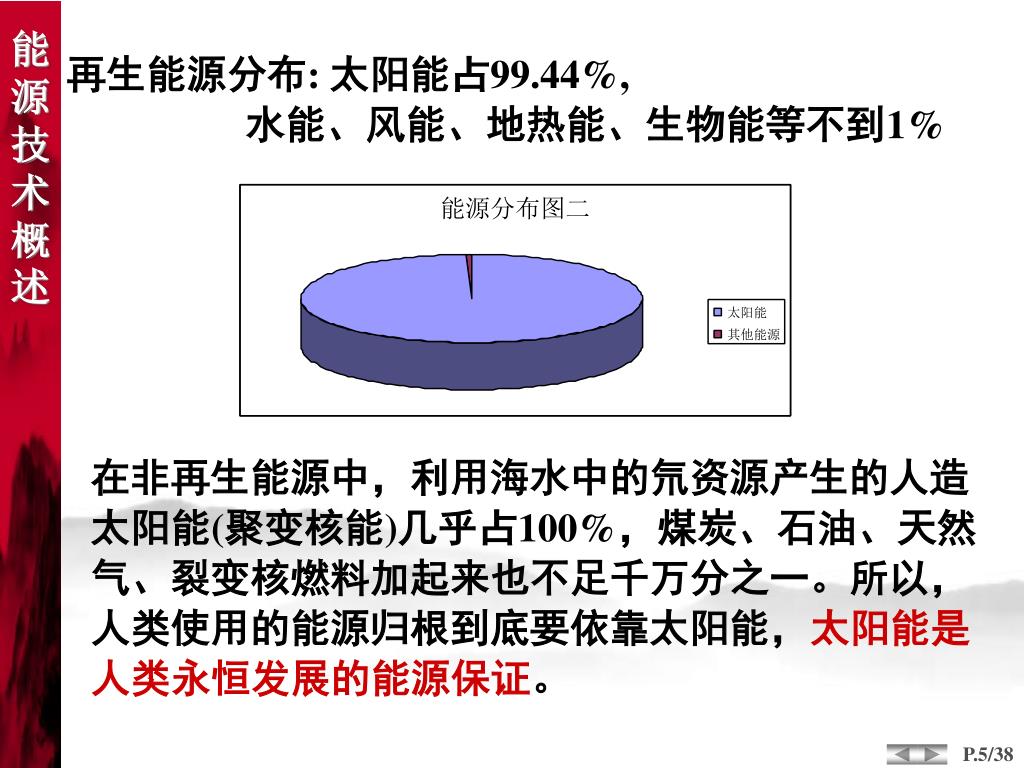

  5. 能源技术概述 再生能源分布: 太阳能占99.44%, 水能、风能、地热能、生物能等不到1% 在非再生能源中,利用海水中的氘资源产生的人造太阳能(聚变核能)几乎占100%,煤炭、石油、天然气、裂变核燃料加起来也不足千万分之一。所以,人类使用的能源归根到底要依靠太阳能,太阳能是人类永恒发展的能源保证。

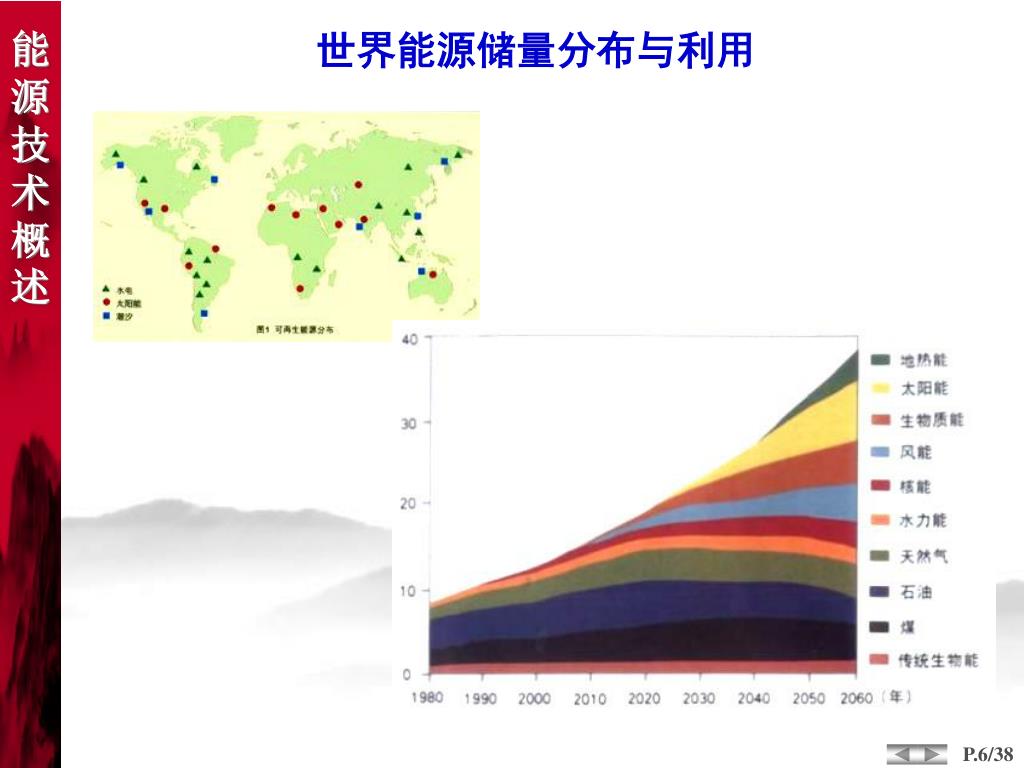

  6. 能源技术概述 世界能源储量分布与利用

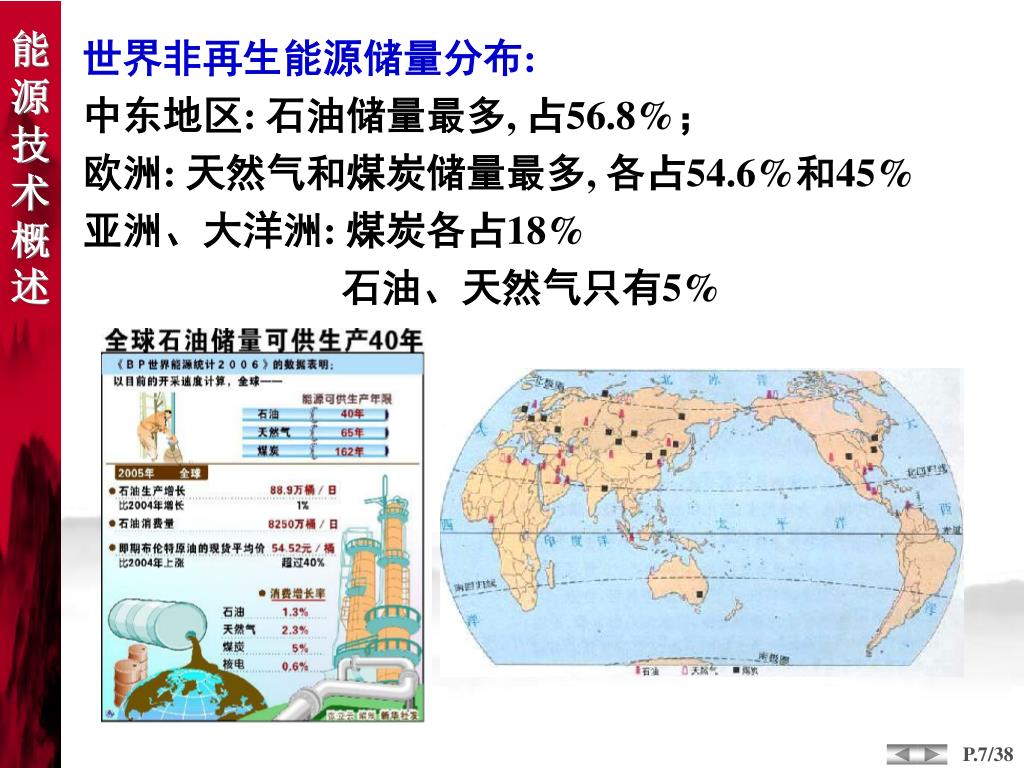

  7. 能源技术概述 世界非再生能源储量分布: 中东地区: 石油储量最多, 占56.8%; 欧洲: 天然气和煤炭储量最多, 各占54.6%和45% 亚洲、大洋洲: 煤炭各占18% 石油、天然气只有5%

  8. 能源技术概述 我国能源资源丰富 煤炭资源(探明储量)和水力资源均居世界第一位; 石油资源占世界第十一位; 天然气资源占世界第十四位; 太阳能资源居世界第二位; 潮汐、地热、风力和核燃料资源都很丰富。 人均占有量很少,只有世界平均水平的一半。 我国能源资源地区分布不均衡 煤炭,主要集中在华北和西北 石油、天然气,主要分布在黑龙江、辽宁、河北、河南、山东、四川、甘肃和新疆等省区内 可开发水力资源有,主要集中在西南 太阳能和风能资源丰富,有很大利用潜力。

  9. 能源技术概述 能源问题 即环境与能源关系问题 利用能源的过程直接污染地球环境。 主要来源: 1) 煤、石油等燃料的燃烧; 2) 汽车排放的废气; 3) 工业生产(化工厂、炼焦厂等)过程中产生的废气。 大气污染: 1) 酸雨问题; 2) 温室效应; 3) 臭氧层破坏。 联合国提出可持续发展概念,即要满足当代人的需要,又要考虑不损害后代的需要。因此, 今后的能源战略是多元结构的能源系统和高效清洁的能源技术。

  10. 二、能源技术 1. 洁煤技术煤碳的污染物和二氧化碳可能导致全球变暖。现在有两条洁煤途径: (1) 先进燃烧和污染处理,洁煤技术可用于燃烧前、 中、后期。 (2) 气化和液化煤,将煤转化为含一氧化碳和氢的 “合成气”。 2. 煤炭液化(煤炭转化技术之一) 对固体煤炭以特殊方法进行化学加工成为液态后,可作液体燃料和化工原料使用。从工艺上可分为 直接液化:在高温高压下加氢,使煤炭直接生成液态物质; 间接液化:先把煤炭气化,制成煤气,再合成为液体燃料。煤炭液化技术复杂,难度高,投资大,比天然石油成本高,目前还没有竞争能力。

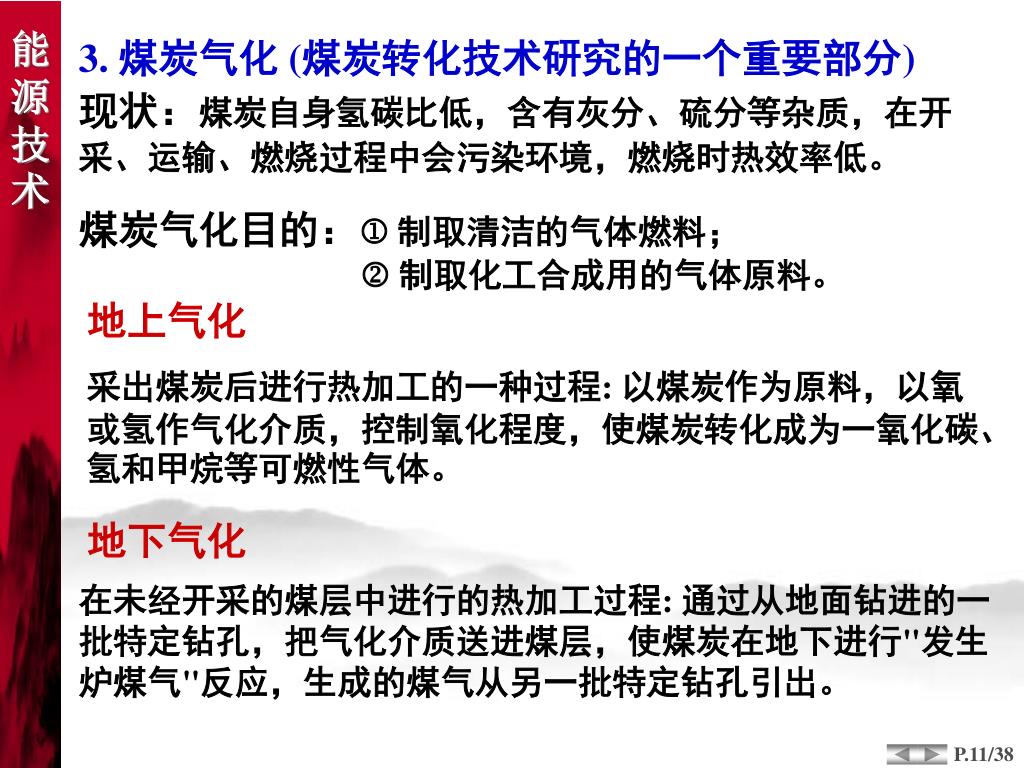

  11. 能源技术 3.煤炭气化 (煤炭转化技术研究的一个重要部分) 现状:煤炭自身氢碳比低,含有灰分、硫分等杂质,在开采、运输、燃烧过程中会污染环境,燃烧时热效率低。 煤炭气化目的: 制取清洁的气体燃料;  制取化工合成用的气体原料。 地上气化 采出煤炭后进行热加工的一种过程: 以煤炭作为原料,以氧或氢作气化介质,控制氧化程度,使煤炭转化成为一氧化碳、氢和甲烷等可燃性气体。 地下气化 在未经开采的煤层中进行的热加工过程: 通过从地面钻进的一批特定钻孔,把气化介质送进煤层,使煤炭在地下进行"发生炉煤气"反应,生成的煤气从另一批特定钻孔引出。

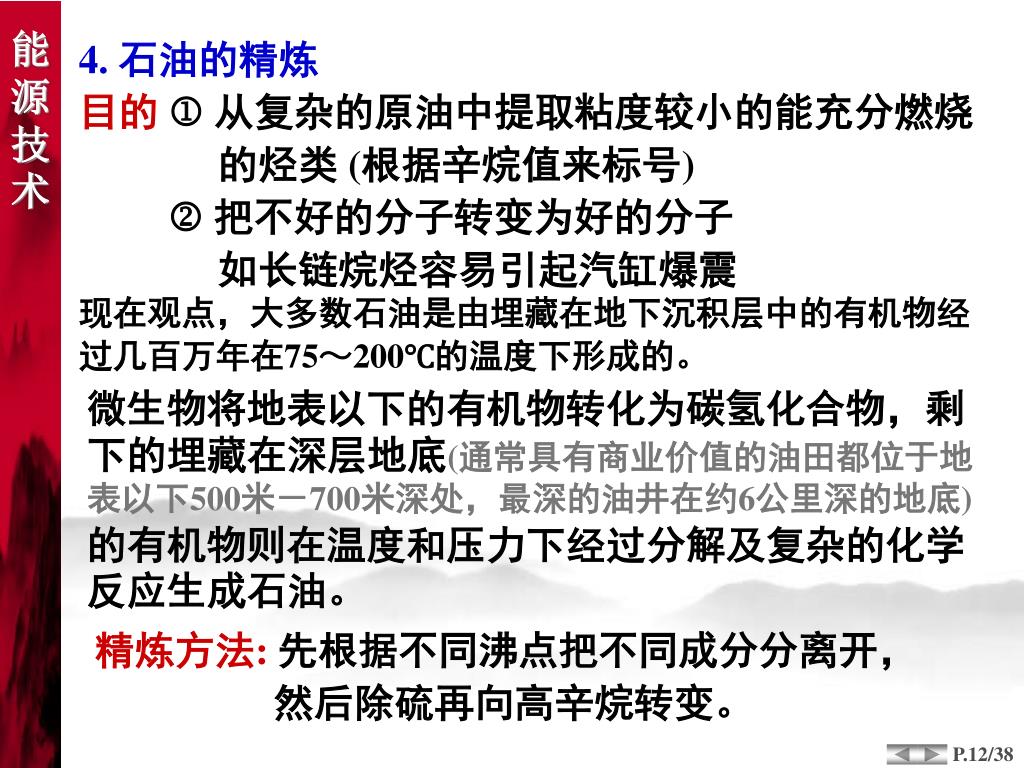

  12. 能源技术 4. 石油的精炼 目的 从复杂的原油中提取粘度较小的能充分燃烧 的烃类 (根据辛烷值来标号)  把不好的分子转变为好的分子 如长链烷烃容易引起汽缸爆震 现在观点,大多数石油是由埋藏在地下沉积层中的有机物经过几百万年在75~200℃的温度下形成的。 微生物将地表以下的有机物转化为碳氢化合物,剩下的埋藏在深层地底(通常具有商业价值的油田都位于地表以下500米-700米深处,最深的油井在约6公里深的地底)的有机物则在温度和压力下经过分解及复杂的化学反应生成石油。 精炼方法:先根据不同沸点把不同成分分离开, 然后除硫再向高辛烷转变。

  13. 能源技术 5. 天然气液化 通过施加一定高压,使天然气由气态变为液态,贮存在专门容器内。 天然气是埋藏在地层深处的一种富含碳氢化合物的可燃气体,由亿万年前的有机物质转化而来。主要成分是甲烷,其次是乙烷、丙烷、丁烷和其他重质气态烃类。 液化途径──利用天然气作原料合成甲醇。 甲醇俗称“木精”,性能稳定,象石油一样能直接当作燃料,使用时不污染环境,便于运输和贮存。20世纪末,甲醇合成技术已获成功,如果在天然气产地附近设立甲醇工厂,把天然气加工成甲醇,可经济合理地解决天然气液化问题。

  14. 能源技术 6. 水能的利用 水力发电优点,经济、干净和易维修 葛州坝水利枢纽装机容量为271万千瓦 三峡水电站总容量为1768万千瓦 当今世界仅次于三峡水电站的第二大的水电站---伊泰普水电站,位于巴拉那河流经巴西与巴拉圭两国边境的河段. 总装机容量1260万千瓦,年发电量可达750亿度。

  15. 能源技术 7. 蓄能技术 针对热能或电能储存,着眼于大规模、长时间应用。电能储存是当前研究的重点。 蓄能技术一般要求:  储能密度大  变换损耗小  运行费用低  维护较容易  不污染环境 根据这些要求衡量,抽水蓄能方案较优越 电的蓄能技术大致分三类:  直接储存电磁能  把电能转化为化学能储存  把电能转化为机械能储存 超导线圈蓄能系统 铅电池,钠硫电池,锌氯电池等 压缩空气, 需要时释放

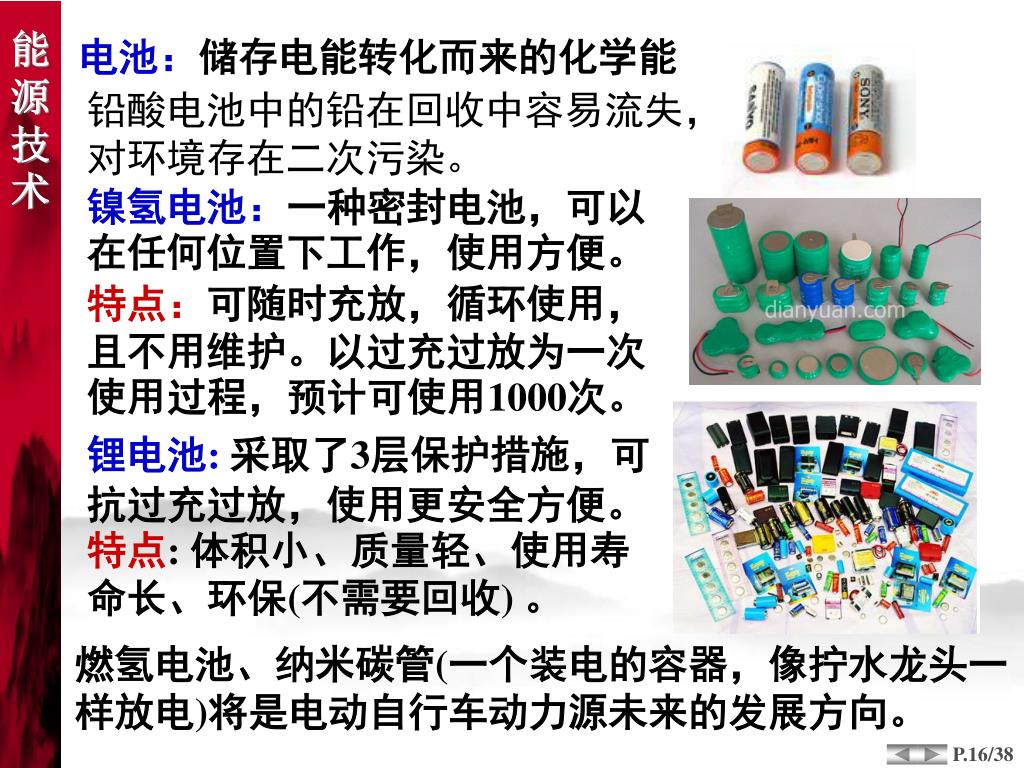

  16. 能源技术 电池:储存电能转化而来的化学能 铅酸电池中的铅在回收中容易流失,对环境存在二次污染。 镍氢电池:一种密封电池,可以在任何位置下工作,使用方便。 特点:可随时充放,循环使用,且不用维护。以过充过放为一次使用过程,预计可使用1000次。 锂电池:采取了3层保护措施,可抗过充过放,使用更安全方便。特点: 体积小、质量轻、使用寿命长、环保(不需要回收) 。 燃氢电池、纳米碳管(一个装电的容器,像拧水龙头一样放电)将是电动自行车动力源未来的发展方向。

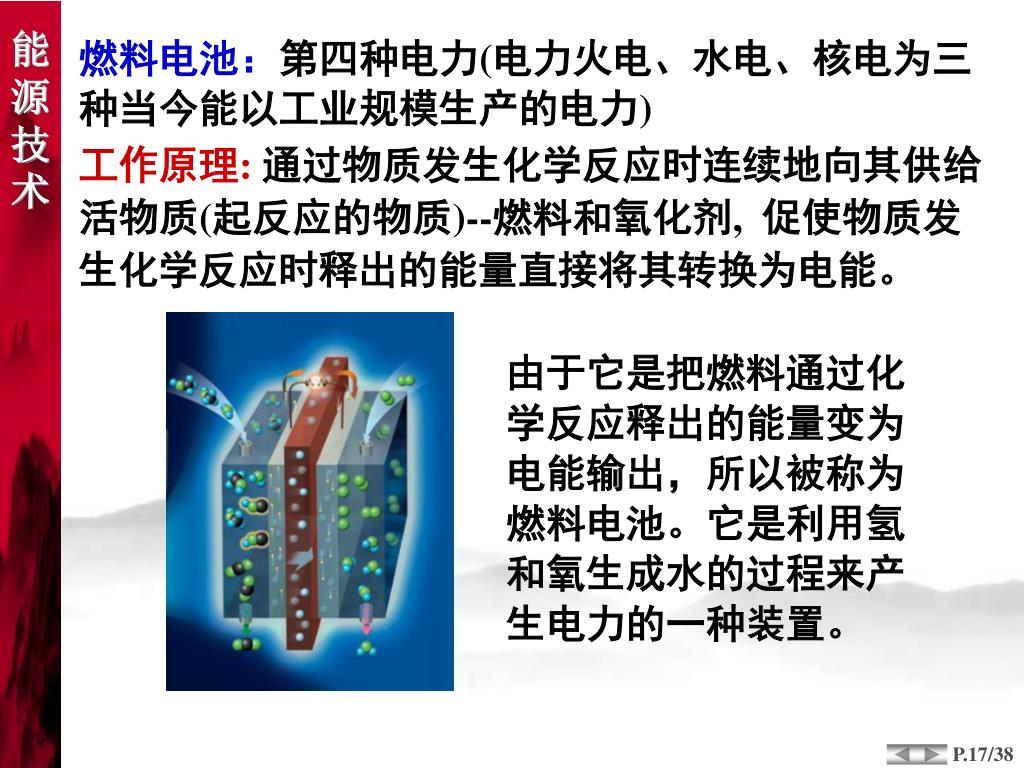

  17. 能源技术 燃料电池:第四种电力(电力火电、水电、核电为三种当今能以工业规模生产的电力) 工作原理: 通过物质发生化学反应时连续地向其供给活物质(起反应的物质)--燃料和氧化剂, 促使物质发生化学反应时释出的能量直接将其转换为电能。 由于它是把燃料通过化学反应释出的能量变为电能输出,所以被称为燃料电池。它是利用氢和氧生成水的过程来产生电力的一种装置。

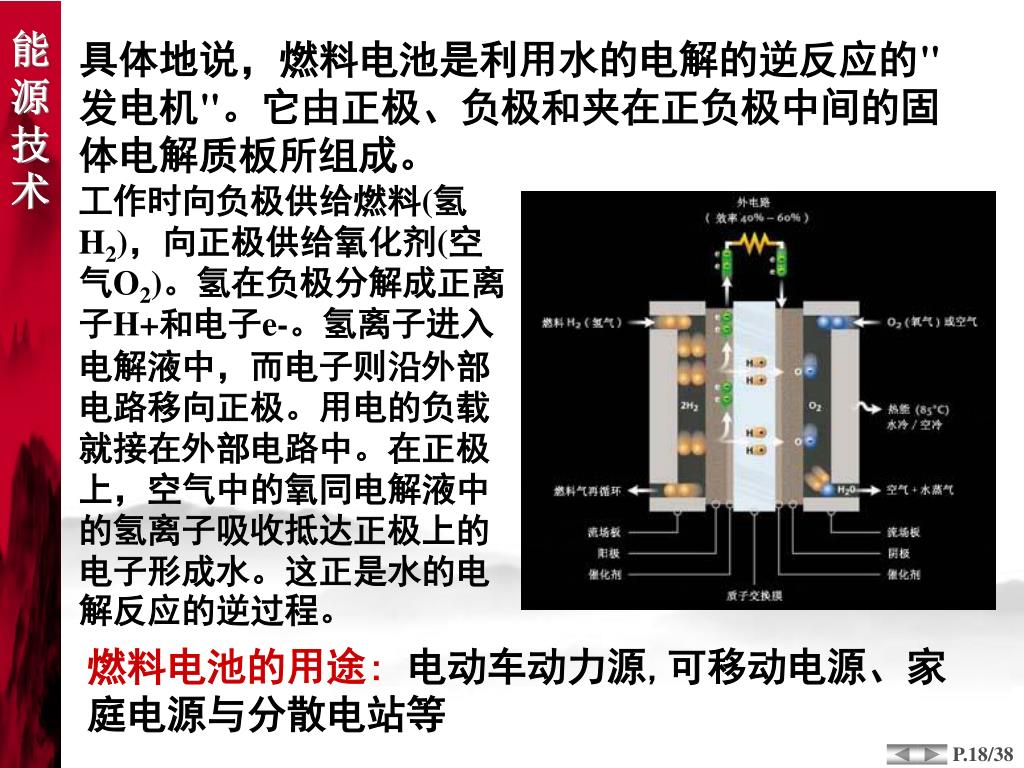

  18. 能源技术 具体地说,燃料电池是利用水的电解的逆反应的"发电机"。它由正极、负极和夹在正负极中间的固体电解质板所组成。 工作时向负极供给燃料(氢H2),向正极供给氧化剂(空气O2)。氢在负极分解成正离子H+和电子e-。氢离子进入电解液中,而电子则沿外部电路移向正极。用电的负载就接在外部电路中。在正极上,空气中的氧同电解液中的氢离子吸收抵达正极上的电子形成水。这正是水的电解反应的逆过程。 燃料电池的用途:电动车动力源,可移动电源、家庭电源与分散电站等

  19. 三、能源利用与开发

  20. 能源利用与开发 1. 常见的能源 • 热能及其到机械能的转换 纽科曼(T.Newcomen,1663~1729)1711年发明蒸气机 瓦特(J.Watt,1736~1819) 1765年发明分离冷凝器,使蒸气机成为主要动力装置。

  21. 卡诺循环 热机效率:4% 30%以上 能源利用与开发  热能及其到机械能的转换 天然气的开发; 地热能; 地热能是来自地壳之下的高温能源。一个典型的地热能电场可以轻松地输送100MW电量,这是风能和太阳能所无法企及的。

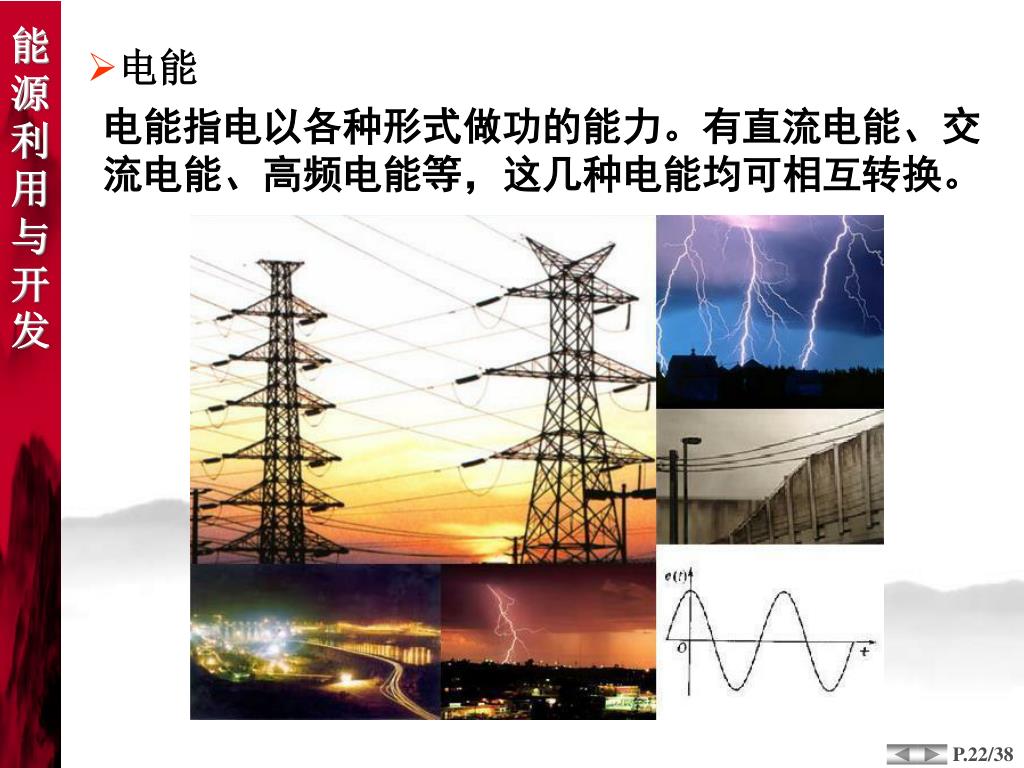

  22. 能源利用与开发 • 电能 电能指电以各种形式做功的能力。有直流电能、交流电能、高频电能等,这几种电能均可相互转换。

  23. 能源利用与开发 • 机械能 水力发电; 海洋能(潮汐能、海浪能、温差能); 风能利用

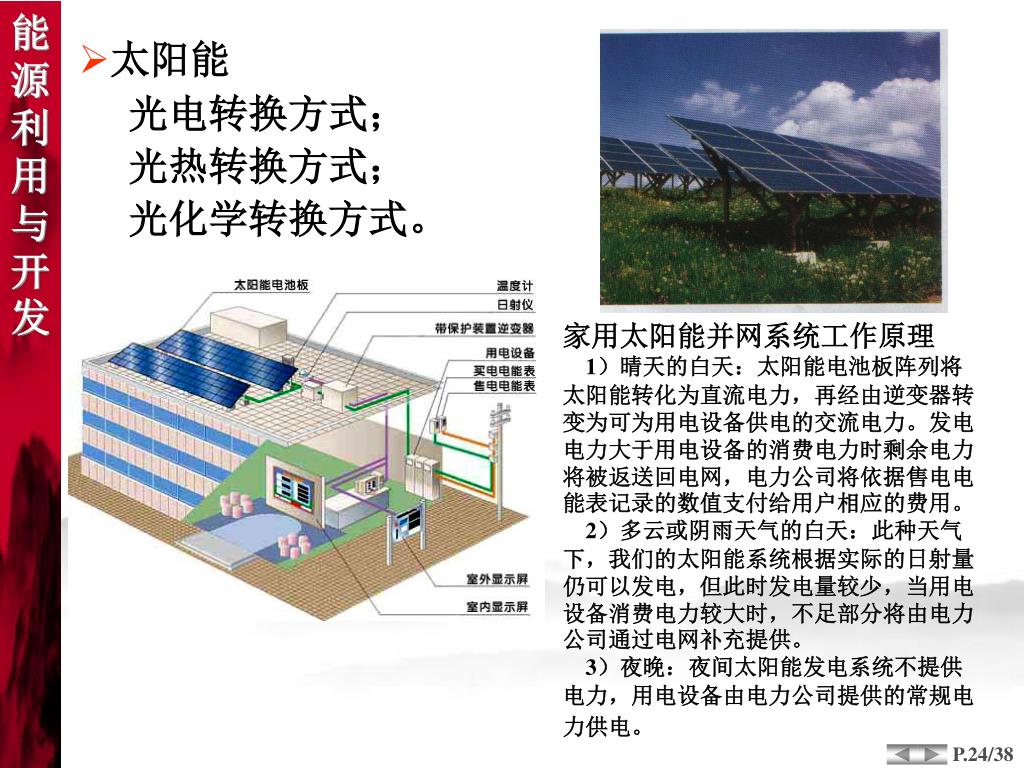

  24. 能源利用与开发 • 太阳能 光电转换方式; 光热转换方式; 光化学转换方式。 家用太阳能并网系统工作原理 1)晴天的白天:太阳能电池板阵列将太阳能转化为直流电力,再经由逆变器转变为可为用电设备供电的交流电力。发电电力大于用电设备的消费电力时剩余电力将被返送回电网,电力公司将依据售电电能表记录的数值支付给用户相应的费用。2)多云或阴雨天气的白天:此种天气下,我们的太阳能系统根据实际的日射量仍可以发电,但此时发电量较少,当用电设备消费电力较大时,不足部分将由电力公司通过电网补充提供。3)夜晚:夜间太阳能发电系统不提供电力,用电设备由电力公司提供的常规电力供电。

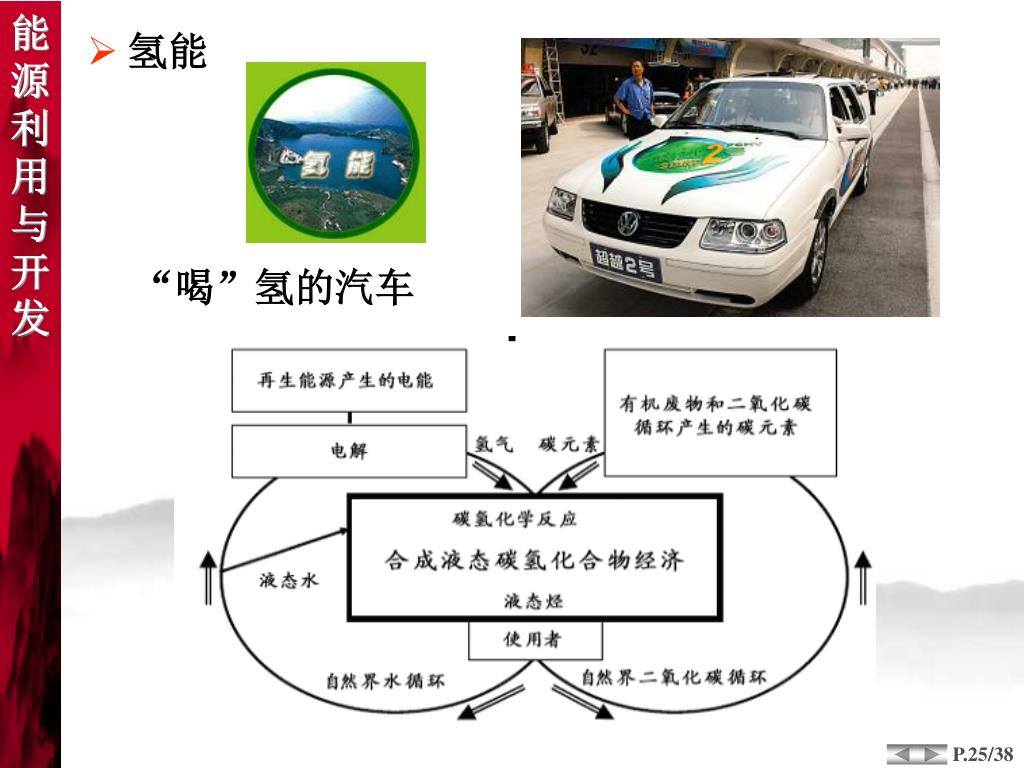

  25. 能源利用与开发 • 氢能 “喝”氢的汽车

  26. 能源技术 2. 超级能源:可燃冰 可燃冰, “天然气水合物”的俗称。它是甲烷类天然气被包进水分子中,在低温高压条件下形成的透明结晶,多呈白色或浅灰色。外貌类似冰雪,可以像酒精块一样燃烧,故称为“可燃冰”。 可燃冰是天然气的附生产品,其应用范围与天然气大致相同,是一种典型的石油替代产品。1m3可燃冰释放160m3天然气,储量是煤石油天然气等的两倍.

  27. 能源利用与开发 3. 裂变反应堆——核电站  裂变发现及裂变能的释放 1) 裂变的发现 1934年,费米(E.Fermi,意大利,1901~1954) 1938年,居里夫人实现中子使铀核裂变; 1939年,哈恩(O.Hahn,1879~1968)和斯特拉斯曼(F.Strassmann),重复了居里的实验; L.meitner和O.R.Frisch对此做出正确解释,首次引入fission(裂变)一词; 1947年,钱三强和何泽慧进一步发现裂变的三分裂和四分裂现象。

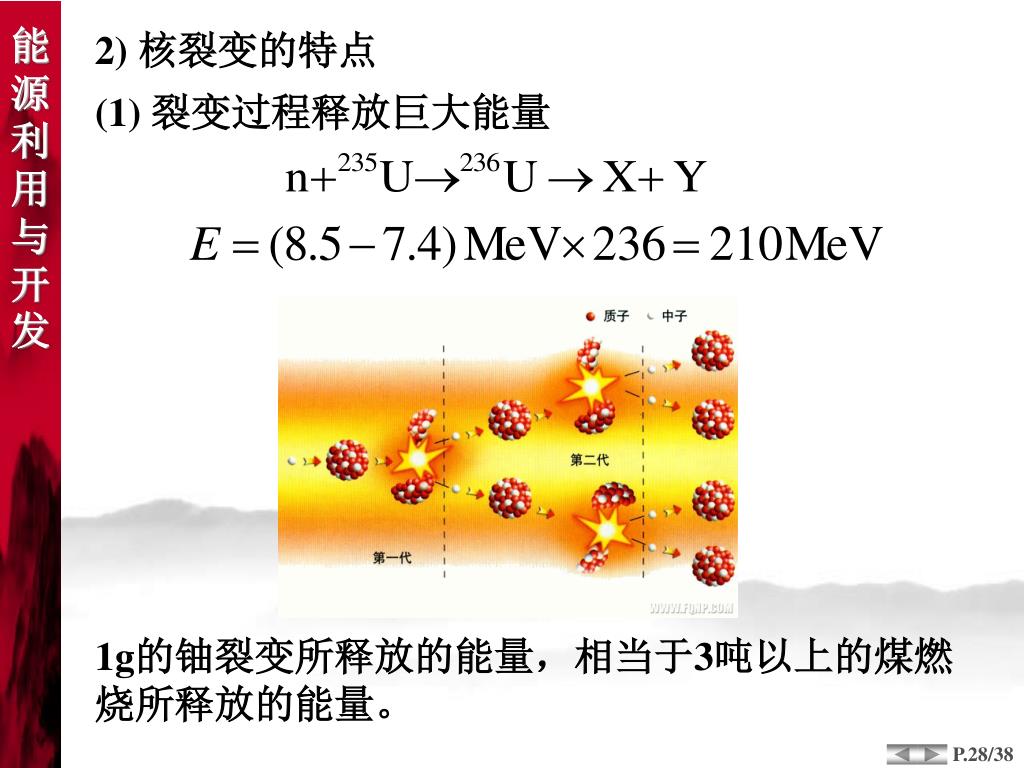

  28. 能源利用与开发 2) 核裂变的特点 (1) 裂变过程释放巨大能量 1g的铀裂变所释放的能量,相当于3吨以上的煤燃烧所释放的能量。

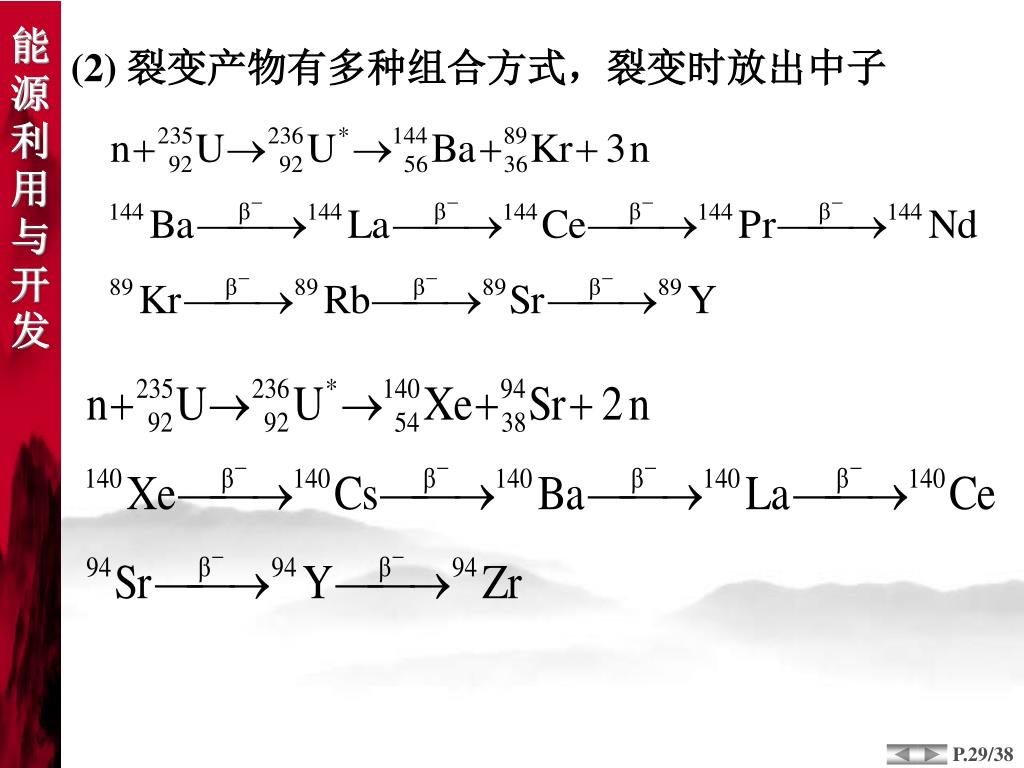

  29. 能源利用与开发 (2) 裂变产物有多种组合方式,裂变时放出中子

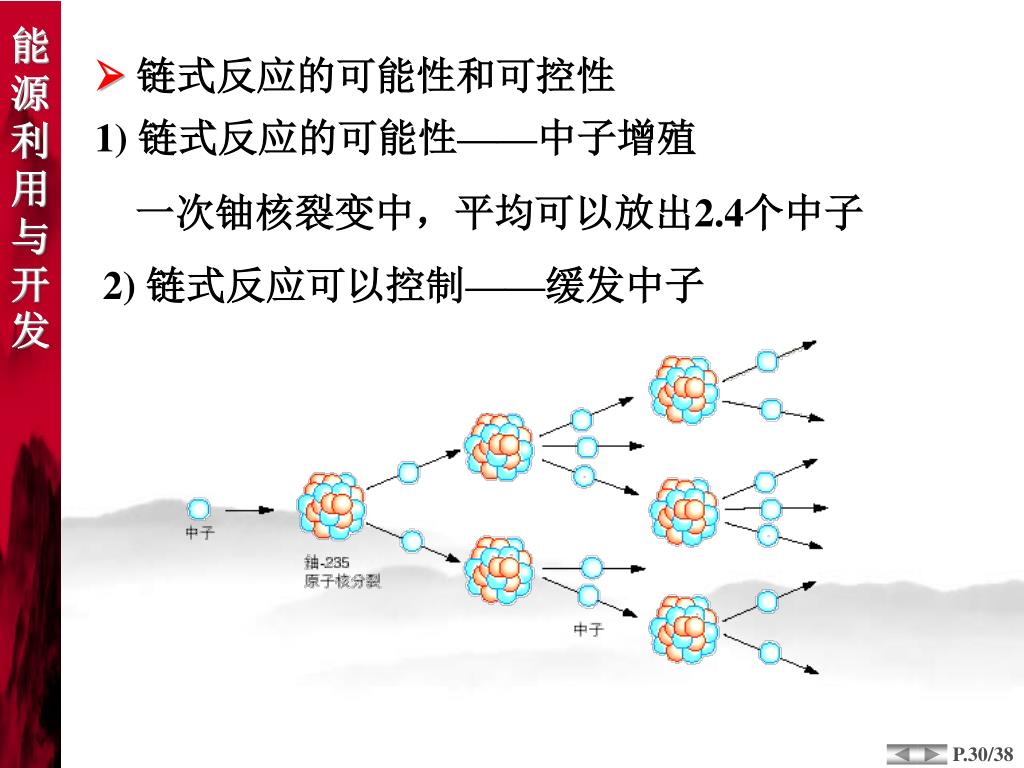

  30. 能源利用与开发  链式反应的可能性和可控性 1) 链式反应的可能性——中子增殖 一次铀核裂变中,平均可以放出2.4个中子 2) 链式反应可以控制——缓发中子

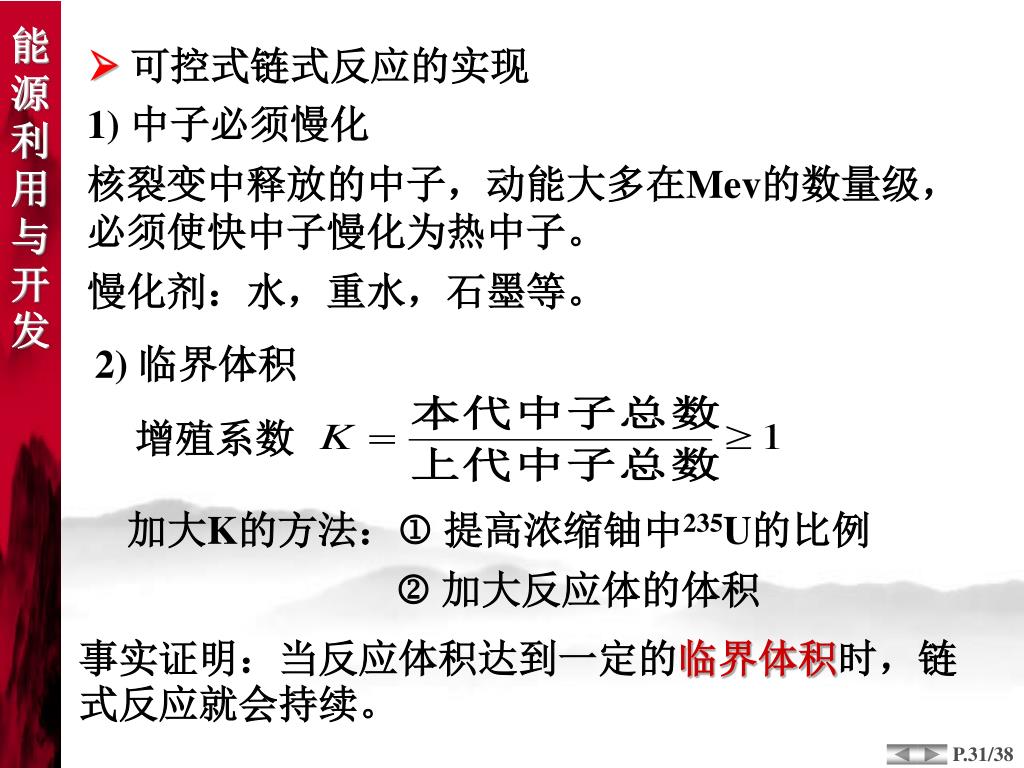

  31. 2) 临界体积 增殖系数 能源利用与开发  可控式链式反应的实现 1) 中子必须慢化 核裂变中释放的中子,动能大多在Mev的数量级,必须使快中子慢化为热中子。 慢化剂:水,重水,石墨等。 加大K的方法: 提高浓缩铀中235U的比例  加大反应体的体积 事实证明:当反应体积达到一定的临界体积时,链式反应就会持续。

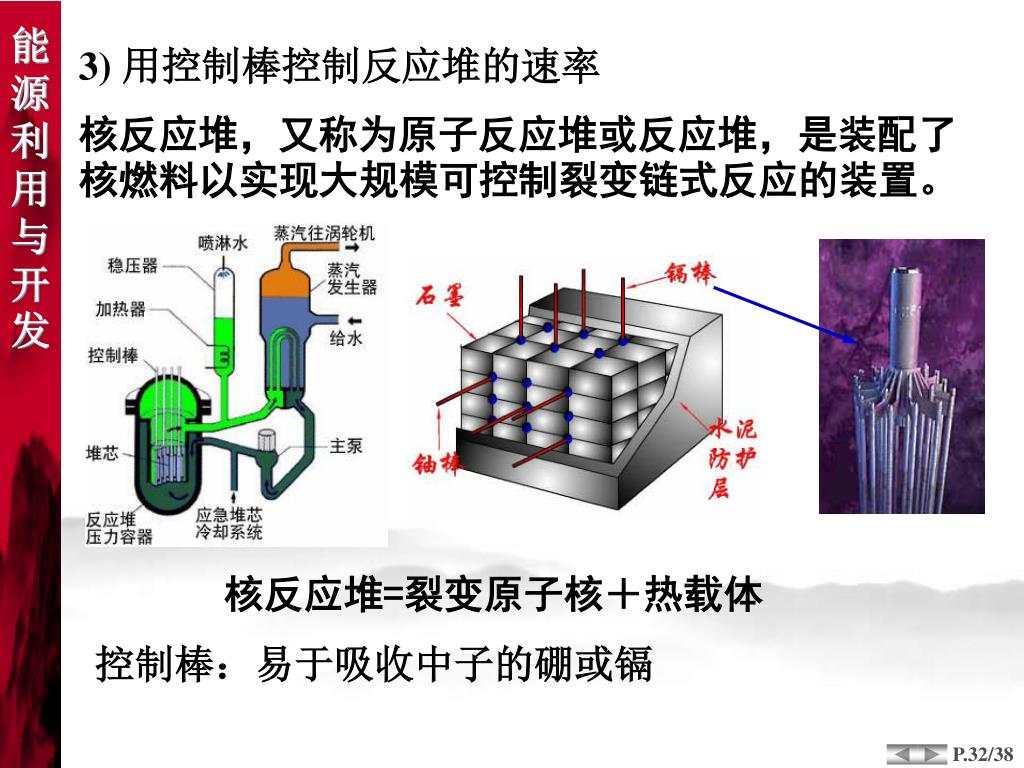

  32. 能源利用与开发 3) 用控制棒控制反应堆的速率 核反应堆,又称为原子反应堆或反应堆,是装配了核燃料以实现大规模可控制裂变链式反应的装置。 核反应堆=裂变原子核+热载体 控制棒:易于吸收中子的硼或镉

  33. 能源利用与开发 • 链式反应的历史(1942,12,2) • 原子弹、氢弹、中子弹

  34. 能源利用与开发

  35. 能源利用与开发

  36. 核蒸气供应系统 两个回路系统 蒸汽驱动汽轮发电机工作的系统 能源利用与开发  核电站简介 核电站利用原子核裂变反应所放出的核能,由冷却剂带出,把水加热为蒸汽,驱动汽轮发电机组进行发电。

  37. 能源利用与开发 秦山核电站(30万千瓦),1991年12月15日并网发电 坐落于浙江海盐县秦山双龙岗的鸟瞰图 大亚湾核电站(2×90万千瓦) 台湾6座, 40%。

  38. 美国 法国格拉弗林檬电站(世界第一) 日本 苏联莫斯科附近(1954第一座) 能源利用与开发 美国109座, 供电量占全国21%;法国56座, 80%;日本,德国,俄罗斯,加拿大均有大量的核电站。
