  1. Pointing Parabola

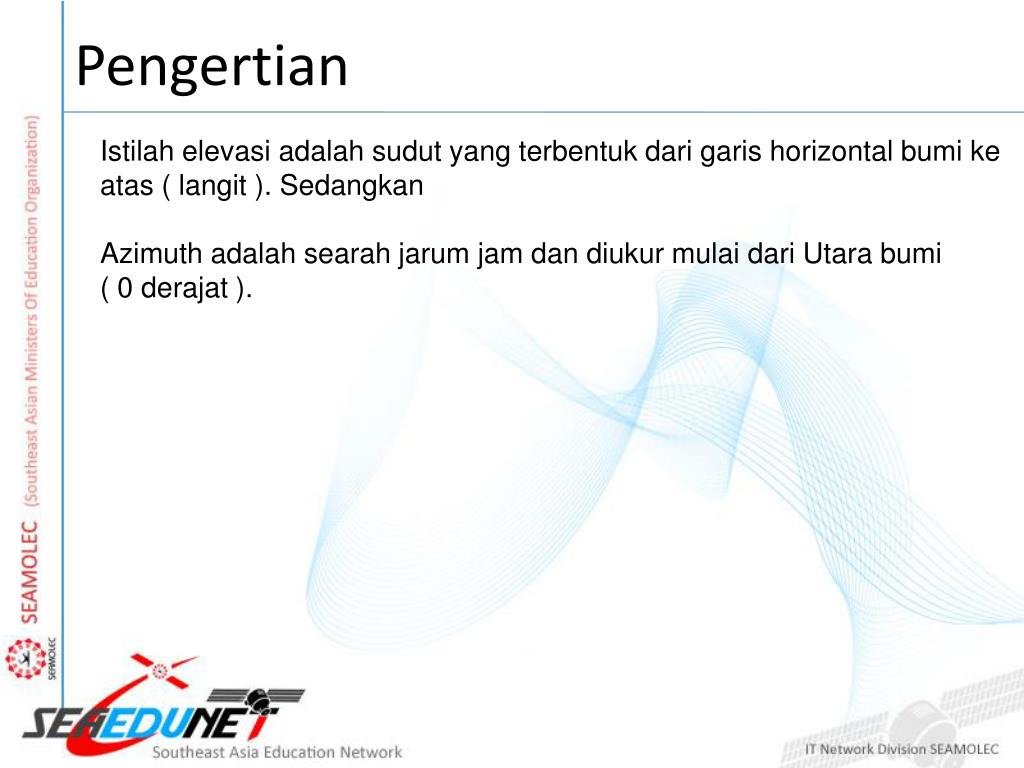

  2. Pengertian Istilah elevasi adalah sudut yang terbentuk dari garis horizontal bumi ke atas ( langit ). Sedangkan Azimuth adalah searah jarum jam dan diukur mulai dari Utara bumi ( 0 derajat ).

  3. Pointing Parabola Pastikan rangkaian , modem, dan parabola seperti gambar berikut.

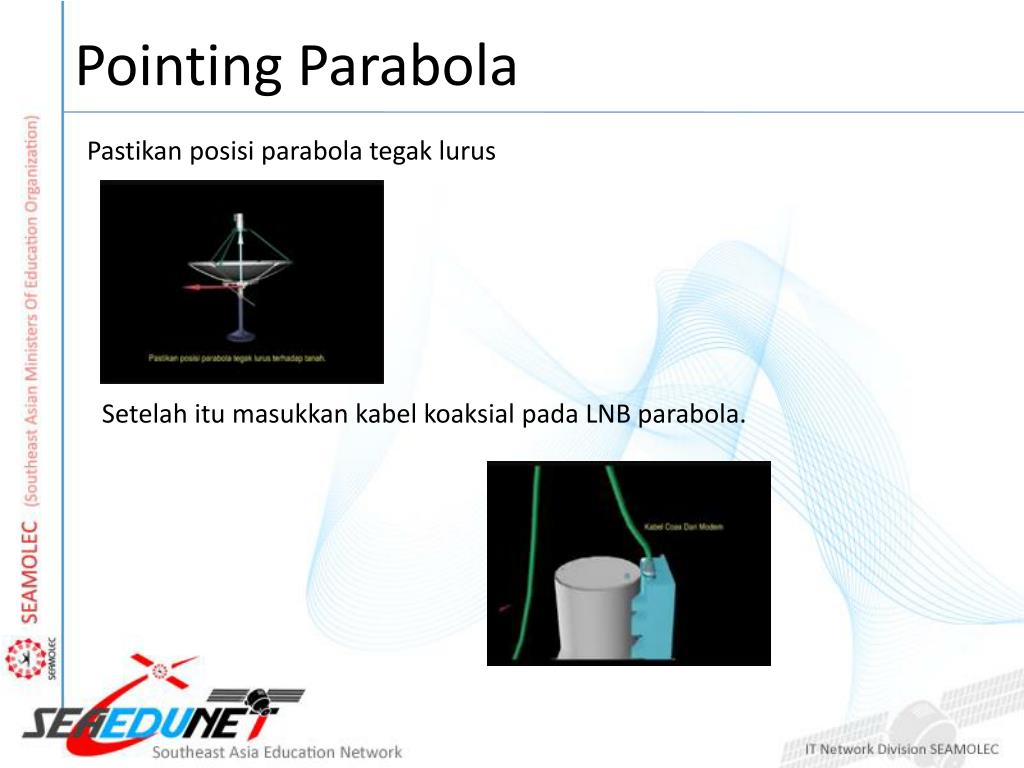

  4. Pointing Parabola Pastikan posisi parabola tegak lurus Setelah itu masukkan kabel koaksial pada LNB parabola.

  5. Pointing Parabola Langkah selanjutnya yaitu anda masukkan kabel koaksial dari Parabola ke modem receiver. Untuk melihat sudut azimuth jika tidak menggunakan GPS bisa menggunakan Web dari internet, sebagai sarana untuk mengetahui besarnya sudut azimuth dan elevasi. Atau bisa juga menggunakan software GPS lainnya, seperti software GPS pada Mobile phone, Blackberry, dll

  6. Pencarian Sudut http://www.dishpointer.com

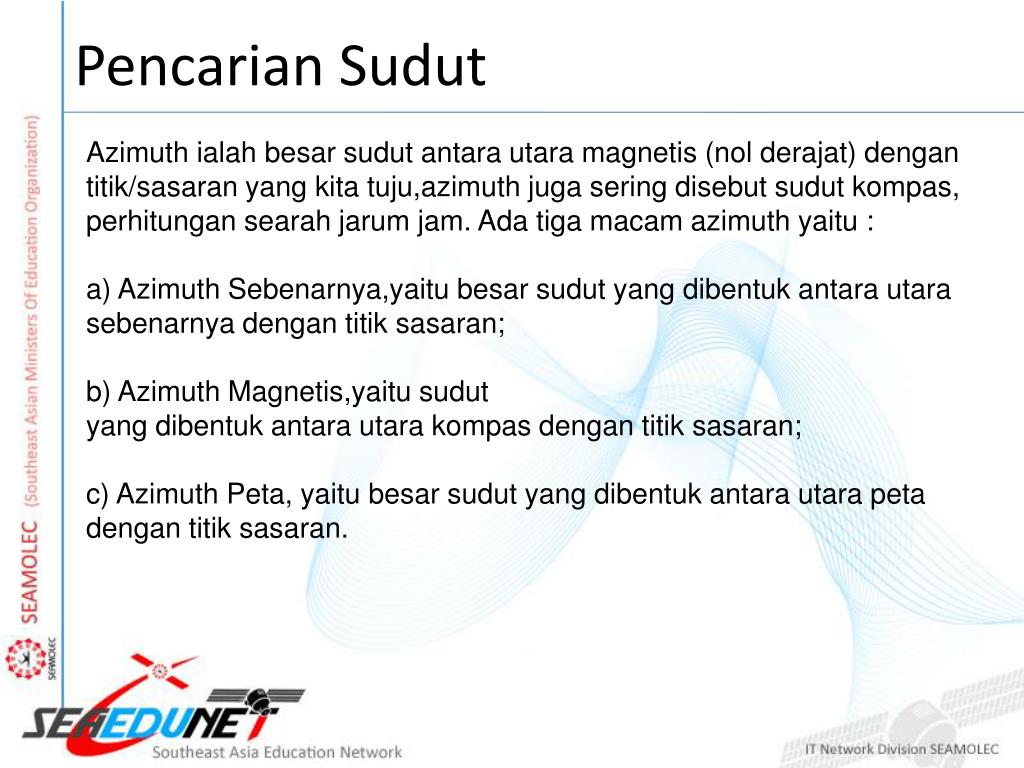

  7. Pencarian Sudut Azimuth ialah besar sudut antara utara magnetis (nol derajat) dengan titik/sasaran yang kita tuju,azimuth juga sering disebut sudut kompas, perhitungan searah jarum jam. Ada tiga macam azimuth yaitu : a) Azimuth Sebenarnya,yaitu besar sudut yang dibentuk antara utara sebenarnya dengan titik sasaran; b) Azimuth Magnetis,yaitu sudut yang dibentuk antara utara kompas dengan titik sasaran; c) Azimuth Peta, yaitu besar sudut yang dibentuk antara utara peta dengan titik sasaran.

  8. Pengaturan Posisi Parabola Arahkan posisi parabola ke Utara U

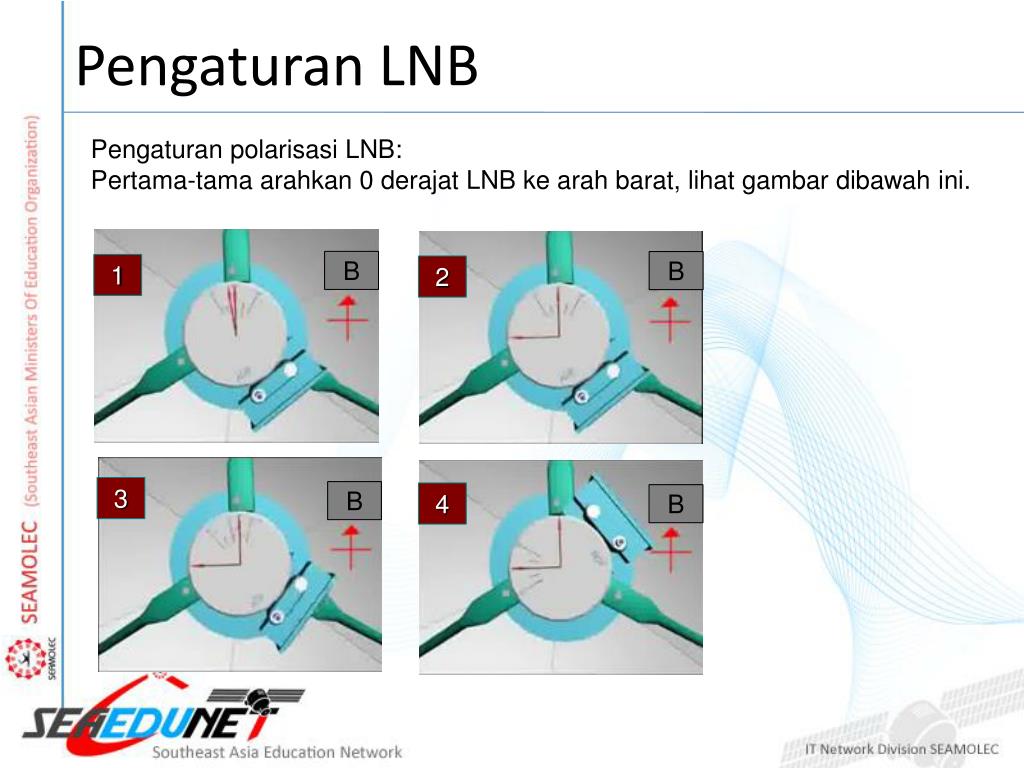

  9. Pengaturan LNB Pengaturan polarisasi LNB: Pertama-tama arahkan 0 derajat LNB ke arah barat, lihat gambar dibawah ini. B B 1 2 3 B 4 B

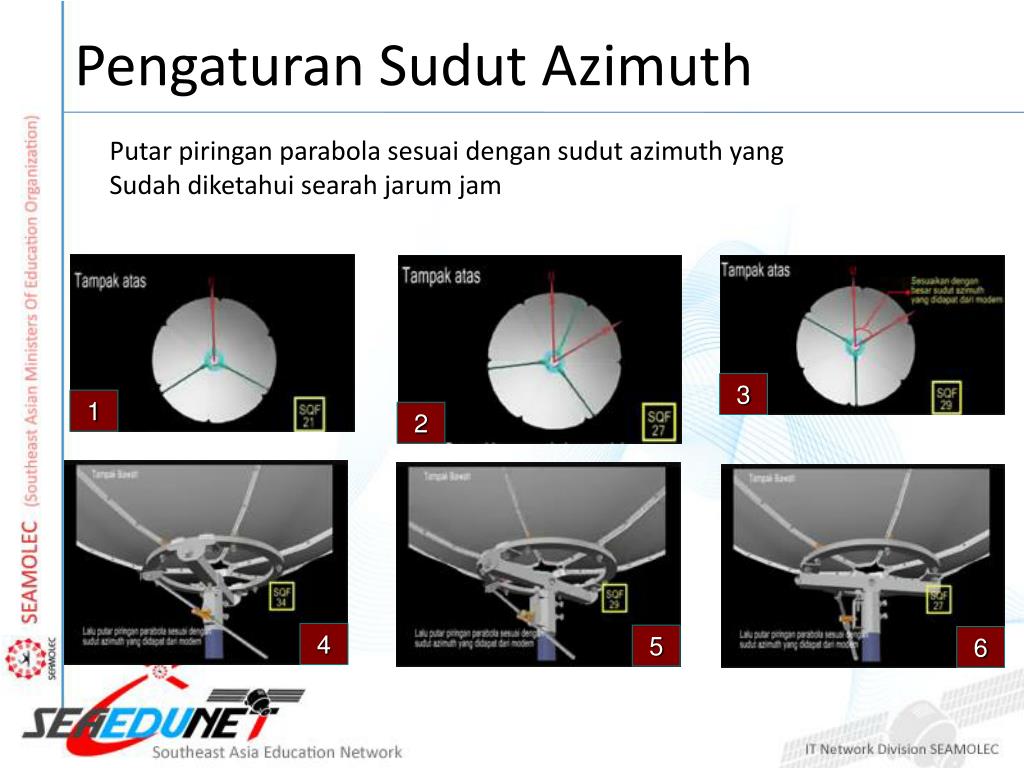

  10. Pengaturan Sudut Azimuth Putar piringan parabola sesuai dengan sudut azimuth yang Sudah diketahui searah jarum jam 3 1 2 4 5 6

  11. Pengaturan Sudut Elevasi Miringkan parabola sesuai dengan besar sudut elevasi yang diketahui. 1 2

  12. Pengaturan Sudut Elevasi Miringkan parabola sesuai dengan besar sudut elevasi yang didapat dari modem hingga mencapai nilai SQF tertinggi. 1 2 4 3

  13. Pengaturan Sudut Elevasi Jika SQF sudah diatas angka 80, maka Anda bisa menghentikan proses pointing Anda, karena di angka 80 sinyal sudah menunjukkan cukup bagus.
