  1. Separační metody

  2. Optické a separační metodyObsah přednášky • Chromatografie • Plynová • Kapalinová • Další • Elektromigrační metody • Hmotnostní spektrometrie

  3. Separační metody • Separace – dělení • Vzorek - směs více látek • Získání minimálně 2 podílů o rozdílném složení • Filtrace, krystalizace, centrifugace, destilace • Chromatografie, elektromigrační metody, MS

  4. Separační metodyDělení podle principu • Fázové rovnováhy • Rozdíly v rovnovážné distribuci složek mezi 2 fáze • (g)-(l): destilace, plynová chromatografie (GC) • (g)-(s): sublimace, GC, molekulová síta • (l)-(l): extrakce, kapalinová chromatografie (LC) • (l)-(s): zonální tavení, frakční krystalizace, LC, molekulová síta • Rychlostní procesy • Rozdíly v rychlosti pohybu složek • Membránové separace: ultrafiltrace, osmóza, (elektro)dialýza • Separace polem: elektroforéza, MS

  5. Separační metodyFázové rovnováhy • Rozdělení mezi 2 nemísitelné fáze • Adsorpce na polárních sorbentech a chemisorpce • Zachycování molekul na povrchu tuhé fáze • Adsorpční centra – místa záchytu • Van der Waalsovy síly - fyzisorpce • Chemické reakce – chemisorpce • 2 fáze: 1) vytěsnění adsorbovaných molekul mobilní fáze 2) tvorba monomolekulární vrstvy adsorbovaných molekul • Adsorpční izotermy: Langmiurova, Freundlichova

  6. Separační metodyFázové rovnováhy • Iontová výměna • Sorbent, který zachycuje určitý typ iontů, zároveň uvolňuje jiný • Anexy • Katexy • Pevné látky, příp. gely • Použití pro ionty kovů • Sítový efekt • Molekulová síta • Sorbent s definovanou velikostí pórů • Separace plynů podle velikosti molekul nebo atomů

  7. Chromatografie • Chromatus+graphein • Historicky – dělení podle barev • Michail Cvet – separace rostlinných barviv, kolona s CaCO3 • Založeno na distribuci mezi 2 fáze: pevnou (stacionární) a pohyblivou (mobilní) • Postupné mnohonásobné opakování rovnovážných stavů

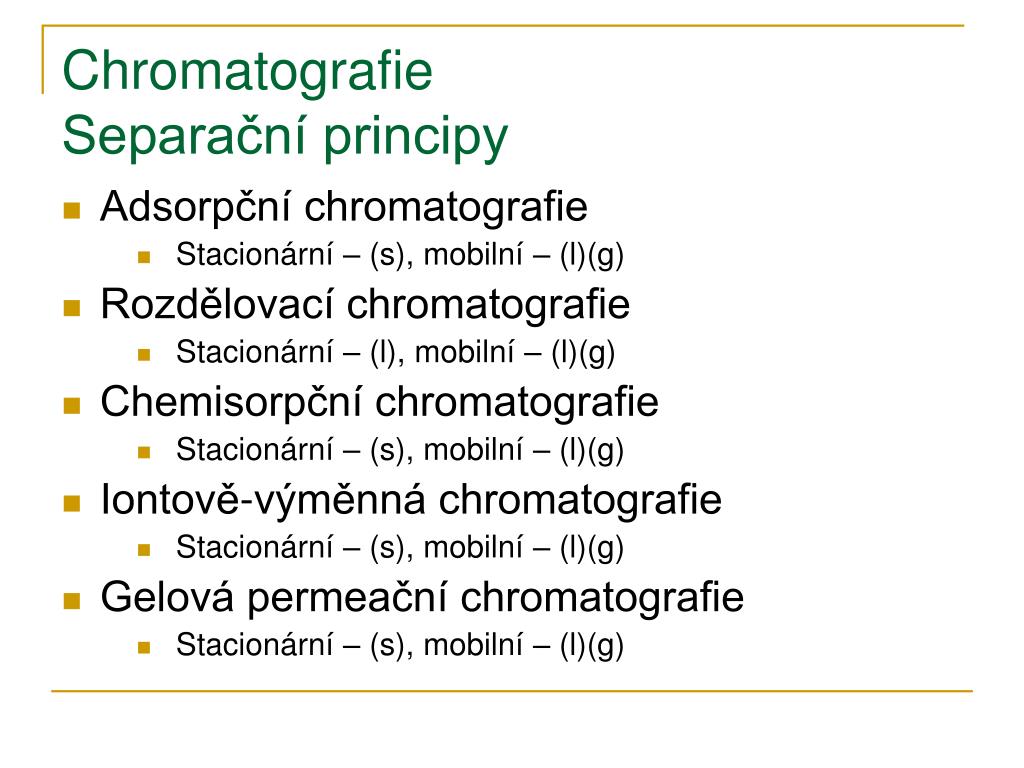

  8. ChromatografieSeparační principy • Adsorpční chromatografie • Stacionární – (s), mobilní – (l)(g) • Rozdělovací chromatografie • Stacionární – (l), mobilní – (l)(g) • Chemisorpční chromatografie • Stacionární – (s), mobilní – (l)(g) • Iontově-výměnná chromatografie • Stacionární – (s), mobilní – (l)(g) • Gelová permeační chromatografie • Stacionární – (s), mobilní – (l)(g)

  9. ChromatografieZákladní dělení • Kapalinová chromatografie • Mobilní fáze – kapalina • Plynová chromatografie • Mobilní fáze - plyn

  10. Chromatografie • Dynamická teorie chromatograf. procesu • Teoretické patro – 1 ustavení rovnováhy • HETP – výška ekvivalentní teoretickému patru • Van Deemterova rovnice: • HETP = A+B/µ + Cµ • µ….rychlost průtoku mobilní fáze • A…parametr, turbulentní proudění • B…parametr, difúze • C…parametr, působení proti dufúzi

  11. ChromatografiePlynová • Mobilní fáze – plyn (H2, He) • Stacionární fáze • Sorbent – adsorpční ch. • Kapalina – rozdělovací ch. • Molekulové síto – ch. na molekulových sítech • Dávkování vzorku • Plyny • Zplyňování roztoku – zplyňovací komůrka zahřívána • Injekční port • Septum • 6 cestný ventil

  12. ChromatografiePlynová • Kolona – dělení • Kolona i detektor termostatovány – teplotní program • Kolony pro GC: • Náplňové • Stacionární fáze – pevný sorbent • Aktivní uhlí, silikagel, polymery, molekulová síta, velký povrch • Průměr kolony 2 – 5 mm, délky 1 – 5 m, nerez ocel, sklo • Dělení plynů • Náplňové pro rozdělovací GC • Stacionární fáze – kapalina • Uhlovodíky, methylsilikonové oleje • Potažená stěna kapiláry, inertní nosiče – křemelina, SiO2

  13. ChromatografiePlynová • Kolony pro CG: • Kapilární kolony • Pro adsorpční GC • Tenká vrstva pevného sorbentu na vnitřní stěně kapiláry • PLOT – porous layer open tubular • Průměr < 1 mm • Pro rozdělovací GC • Film kapalné stacionární fáze na vnitřní stěně kapiláry • WCOT – wall coated open tubular • Mnohem menší vnitřní průměr • Dávkování vzorků ve velmi malých množstvích • Dělení složitých směsí

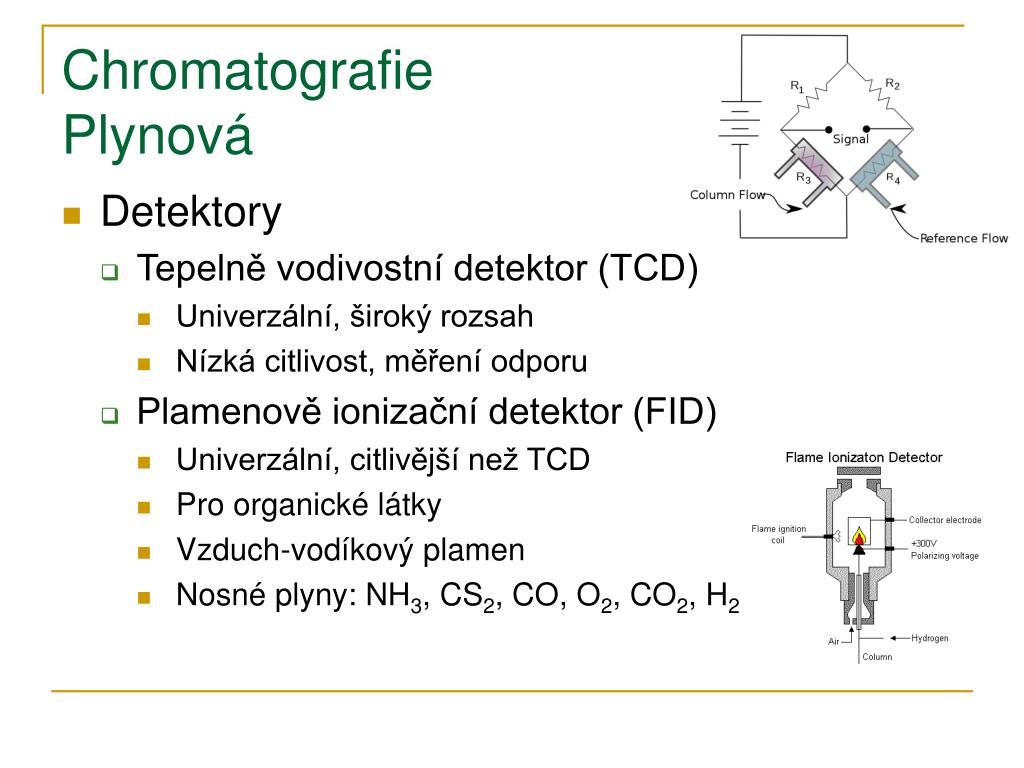

  14. ChromatografiePlynová • Detektory • Tepelně vodivostní detektor (TCD) • Univerzální, široký rozsah • Nízká citlivost, měření odporu • Plamenově ionizační detektor (FID) • Univerzální, citlivější než TCD • Pro organické látky • Vzduch-vodíkový plamen • Nosné plyny: NH3, CS2, CO, O2, CO2, H2

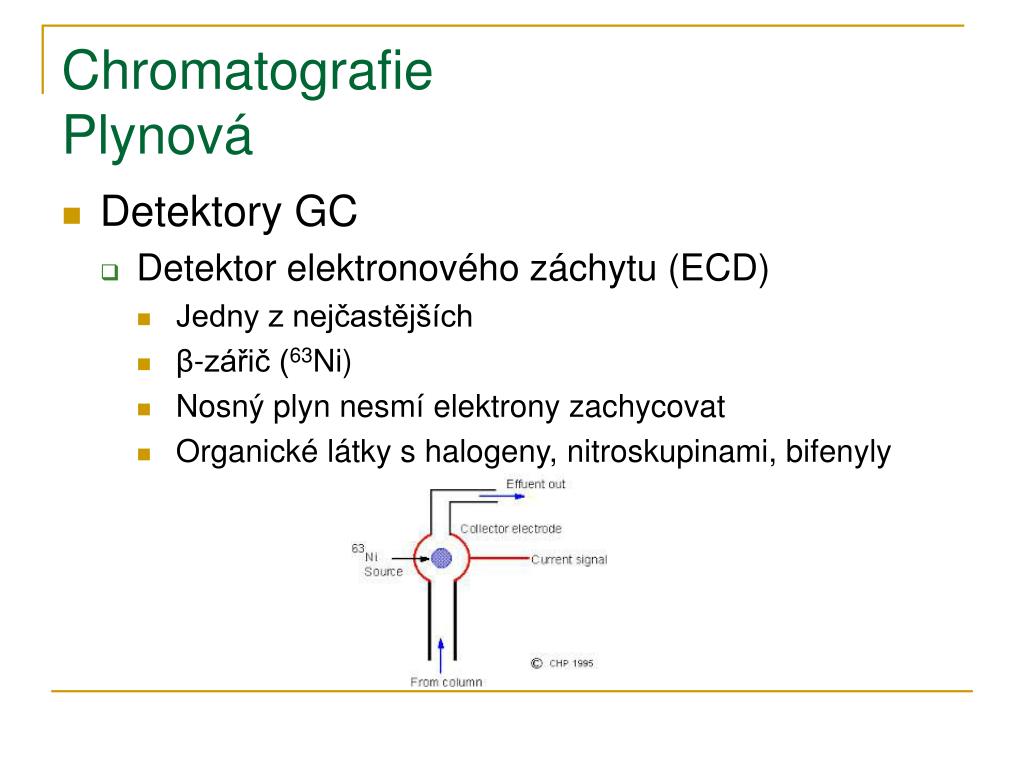

  15. ChromatografiePlynová • Detektory GC • Detektor elektronového záchytu (ECD) • Jedny z nejčastějších • β-zářič (63Ni) • Nosný plyn nesmí elektrony zachycovat • Organické látky s halogeny, nitroskupinami, bifenyly

  16. ChromatografiePlynová - aplikace • Analýzy plynů • Analýza snadno zplynitelných látek • Spojení GC-MS: pomlčkové metody • Oblast životního prostředí • Pesticidy • Klinická a toxikologická analýza • Drogy, léčiva, alkohol • Analýza ropných produktů • Analýza potravin, kosmetických přípravků

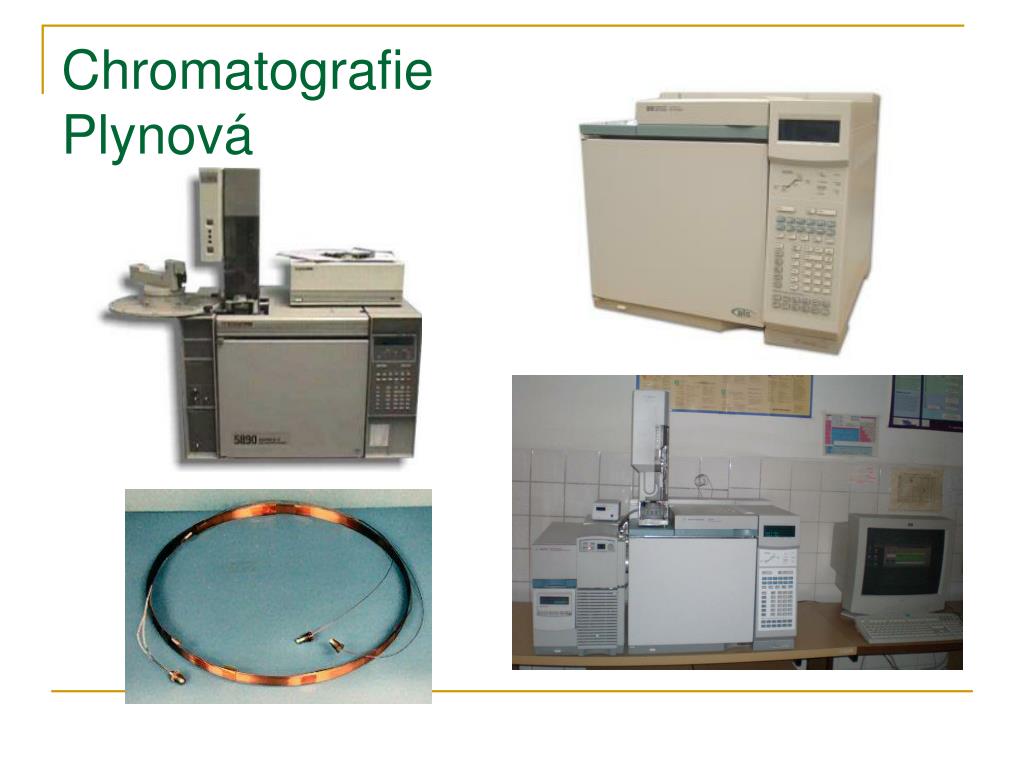

  17. ChromatografiePlynová

  18. ChromatografieKapalinová • Mobilní fáze – kapalina • Elektrolyty, rozpouštědla • Stacionární fáze – pevná, kapalná • Plošné uspořádání – tenkovrstvá, papírová ch. • Kolonové uspořádání • Tenkovrstvá ch. • Silikagel, Al2O3 vrstva na nosiči • Papírová ch. • Papír – sorbent – uchycování látek • Speciální papíry • Sestupné/vzestupné uspořádání • Použití pro kvalitu ne kvantitu • Uzavřená nádoba – zabránění odpařování rozpouštědla • Retardační faktor • Rf = b/a a…start-čelo; b…start-skvrna • Identifikace aminokyselin, přírodní barviva

  19. ChromatografieKapalinová • Kolonové uspořádání • HPLC, UHPLC – vysoká účinnost • Instrumentace • Vysokotlaké čerpadlo • Dávkovací ventil – vícecestný, dávkovací smyčky • Kolona – může a nemusí být termostatovaná • Kolony mnohem kratší než u GC • Detekce

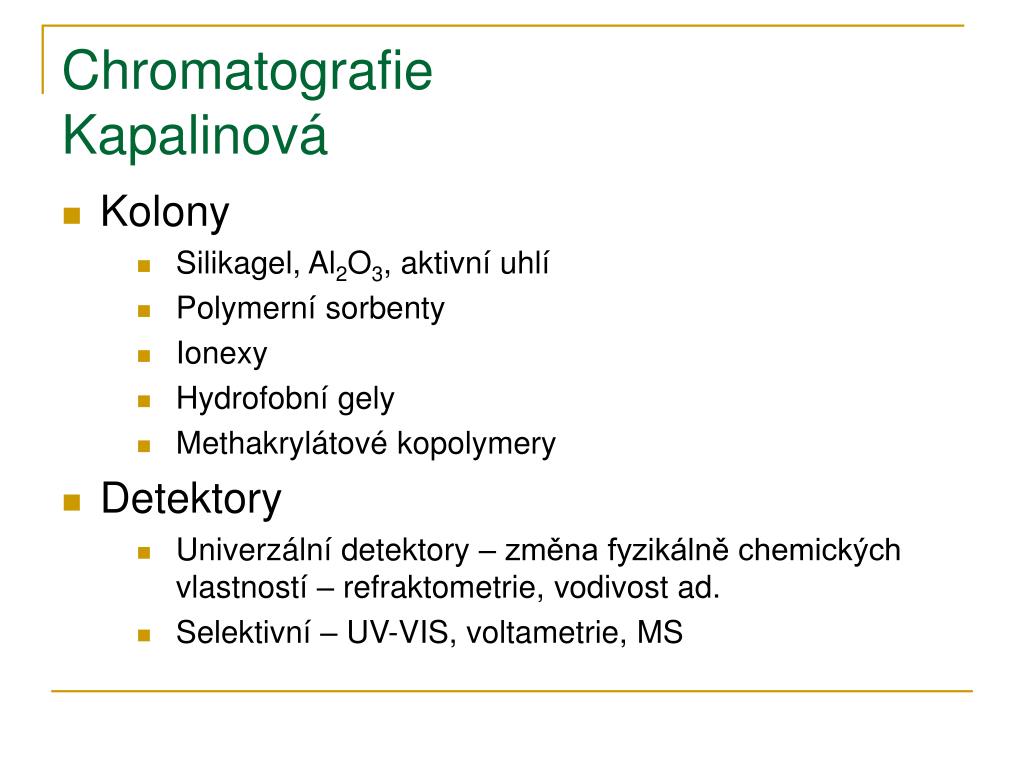

  20. ChromatografieKapalinová • Kolony • Silikagel, Al2O3, aktivní uhlí • Polymerní sorbenty • Ionexy • Hydrofobní gely • Methakrylátové kopolymery • Detektory • Univerzální detektory – změna fyzikálně chemických vlastností – refraktometrie, vodivost ad. • Selektivní – UV-VIS, voltametrie, MS

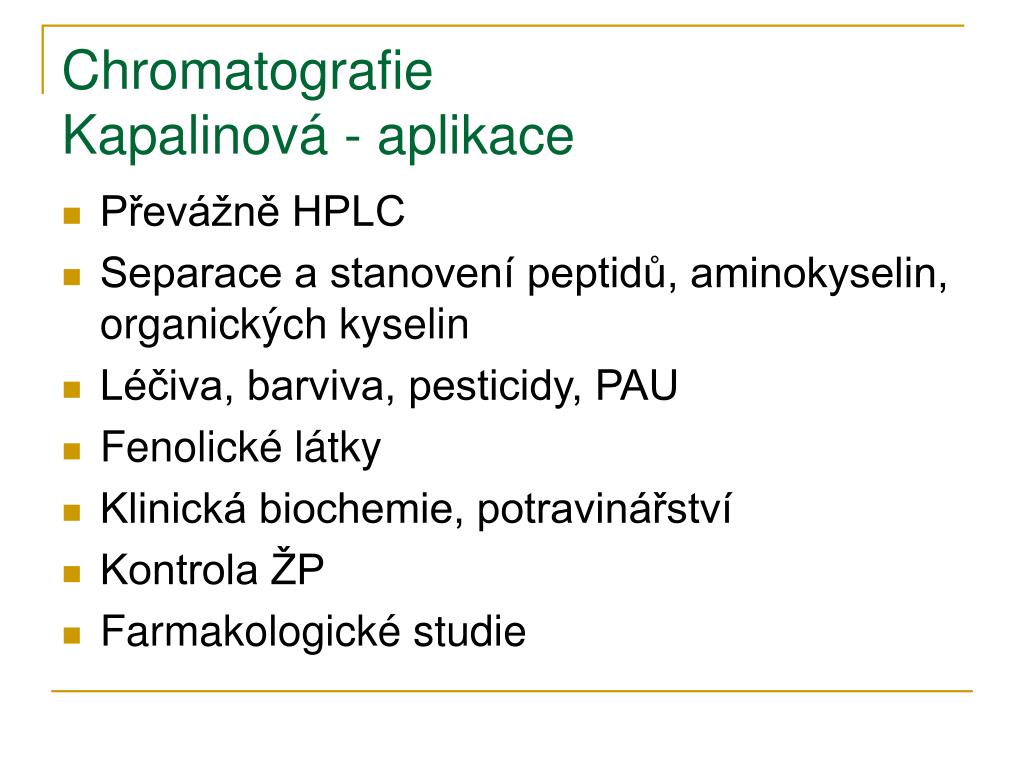

  21. ChromatografieKapalinová - aplikace • Převážně HPLC • Separace a stanovení peptidů, aminokyselin, organických kyselin • Léčiva, barviva, pesticidy, PAU • Fenolické látky • Klinická biochemie, potravinářství • Kontrola ŽP • Farmakologické studie

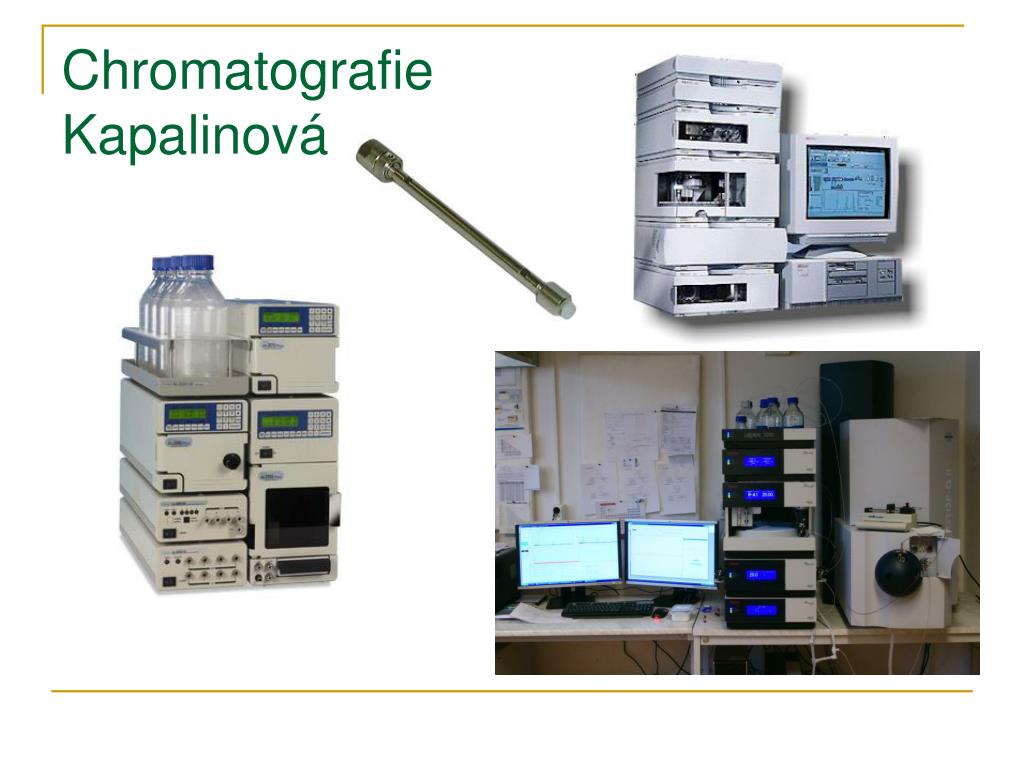

  22. ChromatografieKapalinová

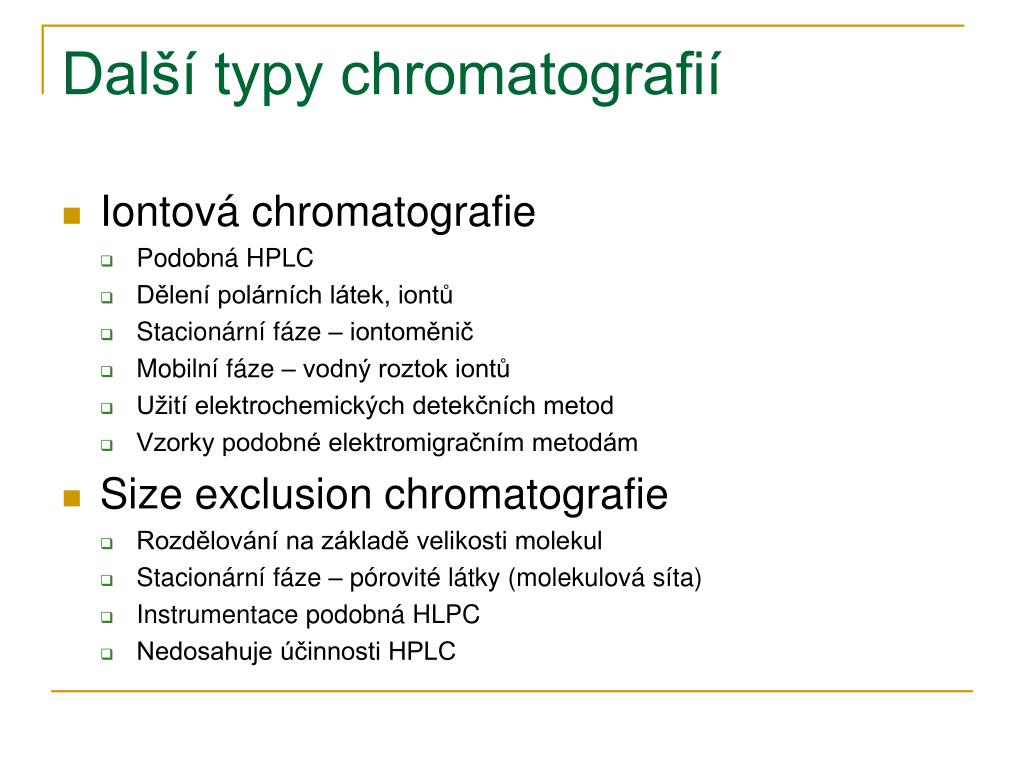

  23. Další typy chromatografií • Iontová chromatografie • Podobná HPLC • Dělení polárních látek, iontů • Stacionární fáze – iontoměnič • Mobilní fáze – vodný roztok iontů • Užití elektrochemických detekčních metod • Vzorky podobné elektromigračním metodám • Size exclusion chromatografie • Rozdělování na základě velikosti molekul • Stacionární fáze – pórovité látky (molekulová síta) • Instrumentace podobná HLPC • Nedosahuje účinnosti HPLC

  24. Elektromigrační metody • Princip: rozdíl v rychlosti migrace nabitých částic v elektrickém poli • Základní uspořádání Katodový prostor – separační prostor – anodový prostor • Kapilární zónová elektroforéza • Kapilární izotachoforéza

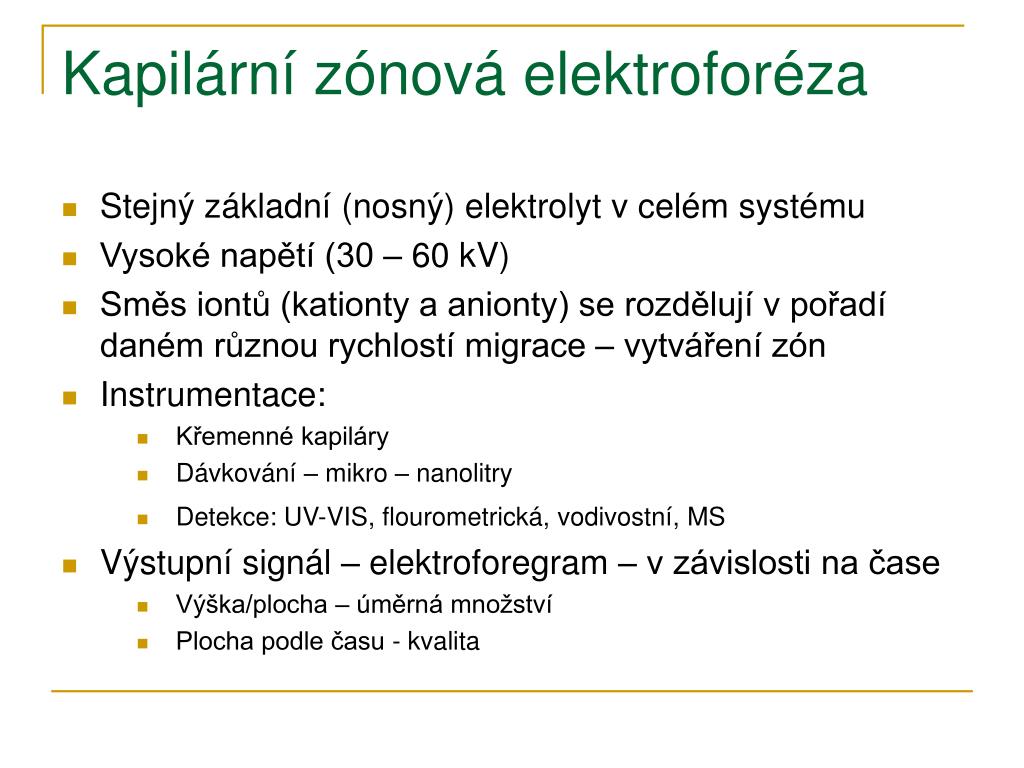

  25. Kapilární zónová elektroforéza • Stejný základní (nosný) elektrolyt v celém systému • Vysoké napětí (30 – 60 kV) • Směs iontů (kationty a anionty) se rozdělují v pořadí daném různou rychlostí migrace – vytváření zón • Instrumentace: • Křemenné kapiláry • Dávkování – mikro – nanolitry • Detekce: UV-VIS, flourometrická, vodivostní, MS • Výstupní signál – elektroforegram – v závislosti na čase • Výška/plocha – úměrná množství • Plocha podle času - kvalita

  26. Elektroforéza

  27. Kapilární izotachoforéza • Kapiláry • 2 elektrolyty • Vedoucí L – nejvyšší pohyblivost • Zakončující T – nejnižší pohyblivost • Látky se dělí do zón pohybujících se stejnou rychlostí • Rozdělování jen látek, které jsou stejně nabité • Detekce stejná jako u elektroforézy

  28. Izotachoforéza

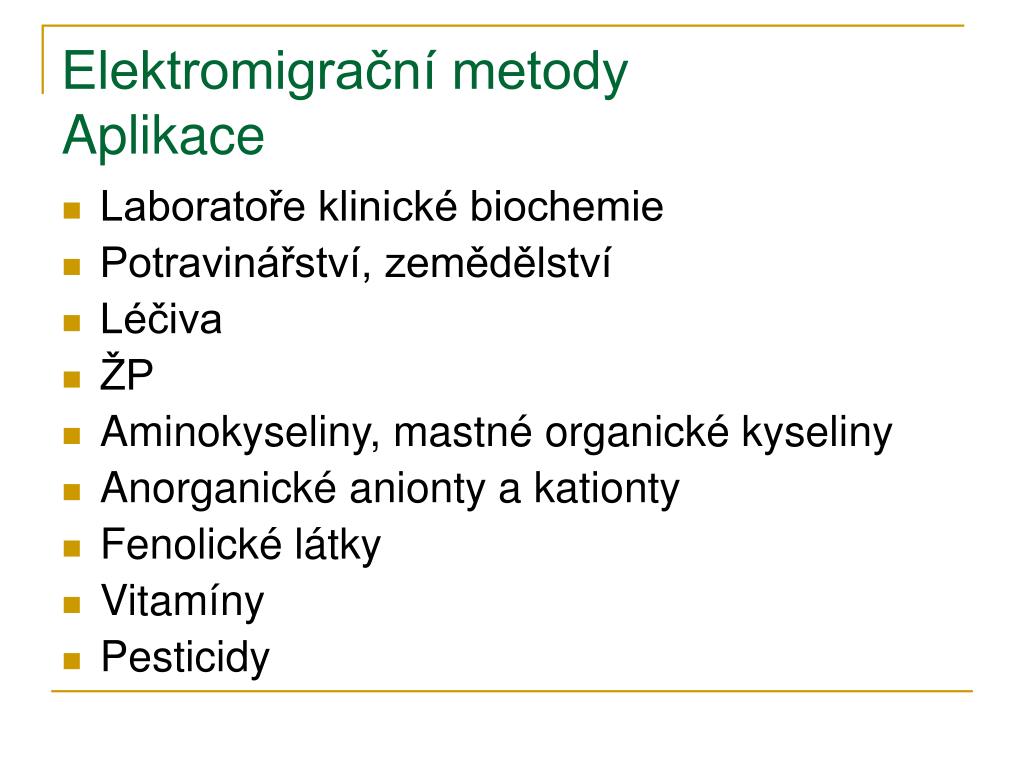

  29. Elektromigrační metodyAplikace • Laboratoře klinické biochemie • Potravinářství, zemědělství • Léčiva • ŽP • Aminokyseliny, mastné organické kyseliny • Anorganické anionty a kationty • Fenolické látky • Vitamíny • Pesticidy

  30. Hmotnostní spektroskopie - MS • Nejedná se o optickou metodu • Dělící metoda • Dělení podle hmotnosti a náboje • I = f(m/z) • Princip: • Ionizace látky – přidání velkého množství energie • Urychlení iontů v elektrickém poli • Separace v magnetickém poli (m/z)

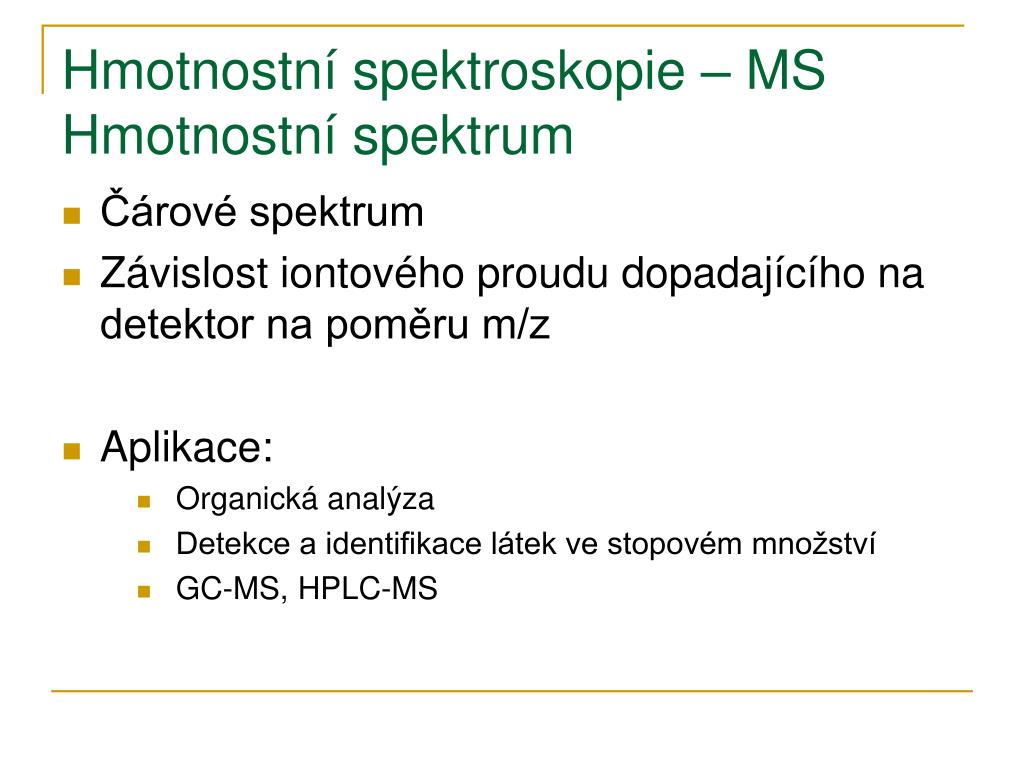

  31. Hmotnostní spektroskopie – MSHmotnostní spektrum • Čárové spektrum • Závislost iontového proudu dopadajícího na detektor na poměru m/z • Aplikace: • Organická analýza • Detekce a identifikace látek ve stopovém množství • GC-MS, HPLC-MS

  32. Hmotnostní spektrometrieDělení iontů • Magnetické pole • Kvadrupólový detektor • TOF • Orbitrap • Iontová past

  33. Hmotnostní spektrometrieTypy ionizace • Vakuové ionizace • Elektronová • Těkavé látky • Chemická • Reagenční plyn • MALDI (Matrix-assisted laser desorption ionization) • Analyt v pevné organické matrici • Laser

  34. Hmotnostní spektrometrieTypy ionizace • Atmosférické ionizace • Termická ionizace • Ar plasma • Spray ionizace • Často v kombinaci s HPLC • ESI – electrospray ionization • APCI – atmospheric pressure chemical ionization • Fotoionizace

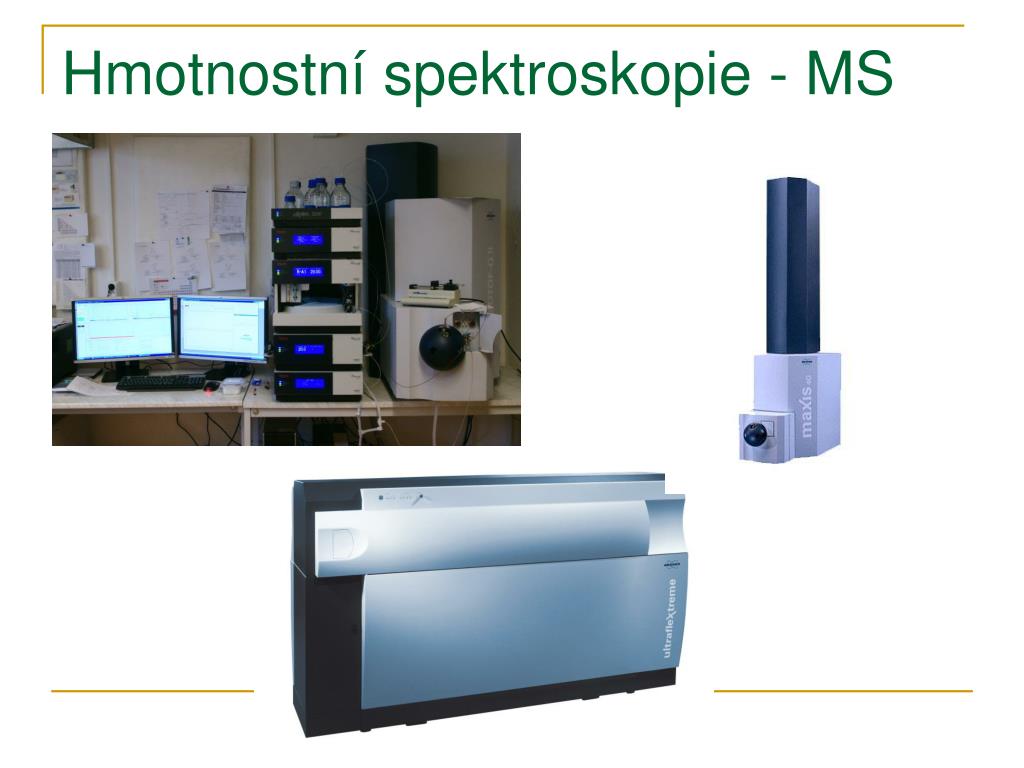

  35. Hmotnostní spektroskopie - MS

  36. Pro dnešek vše 
