Современные решения для тестирования и сертификации кабельных систем

1. Certified Network Sales Engineer Training Современные решения для тестирования и сертификации кабельных систем

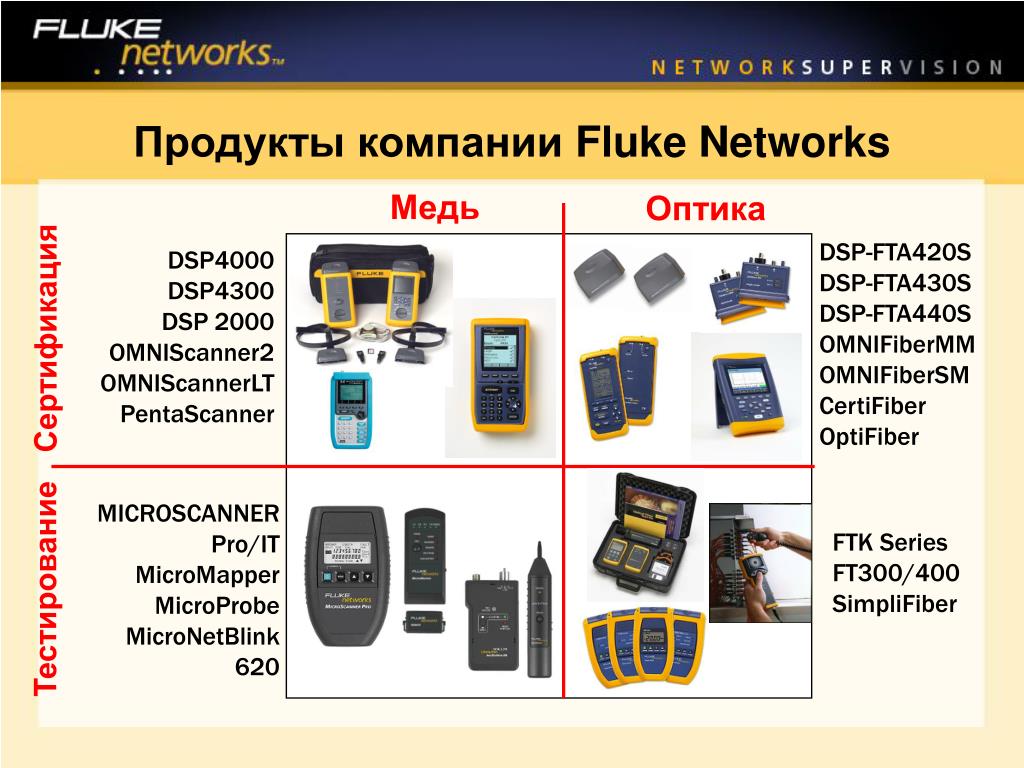

2. Продукты компании Fluke Networks Медь Оптика DSP-FTA420S DSP-FTA430S DSP-FTA440S OMNIFiberMM OMNIFiberSMCertiFiber OptiFiber DSP4000 DSP4300 DSP 2000 OMNIScanner2 OMNIScannerLTPentaScanner Сертификация MICROSCANNER Pro/IT MicroMapper MicroProbe MicroNetBlink 620 FTK Series FT300/400 SimpliFiber Тестирование

3. Приборы для тестирования медного кабеля

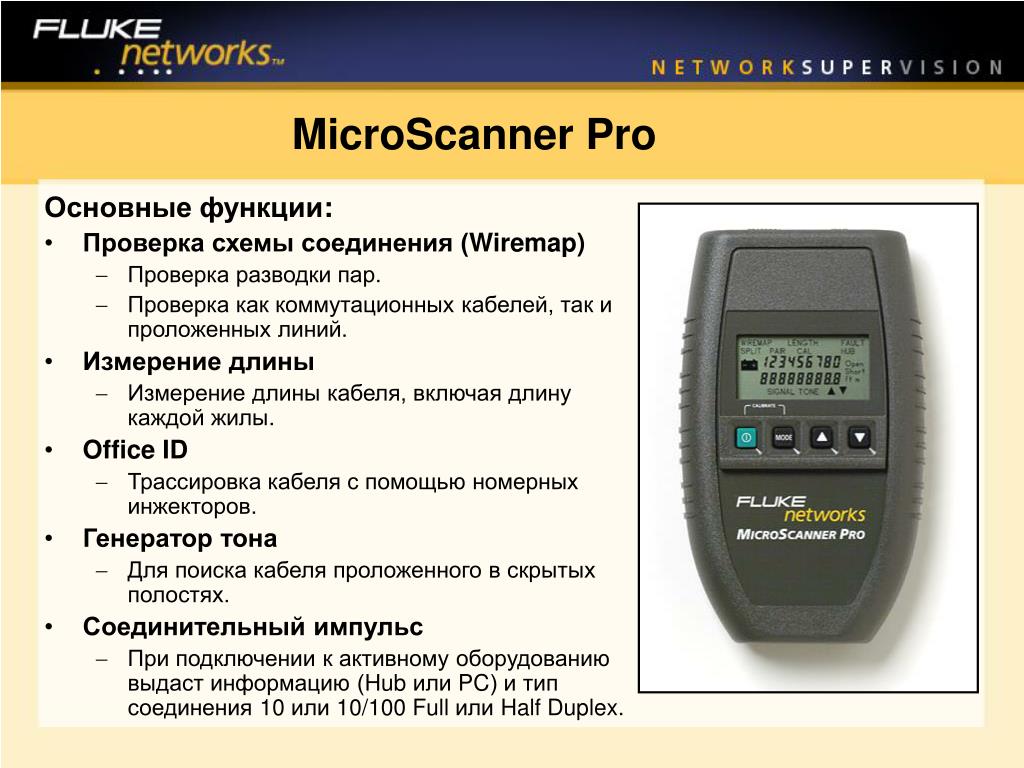

4. MicroScanner Pro Основные функции: • Проверка схемы соединения (Wiremap) • Проверка разводки пар. • Проверка как коммутационных кабелей, так и проложенных линий. • Измерение длины • Измерение длины кабеля, включая длину каждой жилы. • Office ID • Трассировка кабеля с помощью номерных инжекторов. • Генератор тона • Для поиска кабеля проложенного в скрытых полостях. • Соединительный импульс • При подключении к активному оборудованию выдаст информацию (Hub или PC) и тип соединения 10 или 10/100 Full или Half Duplex.

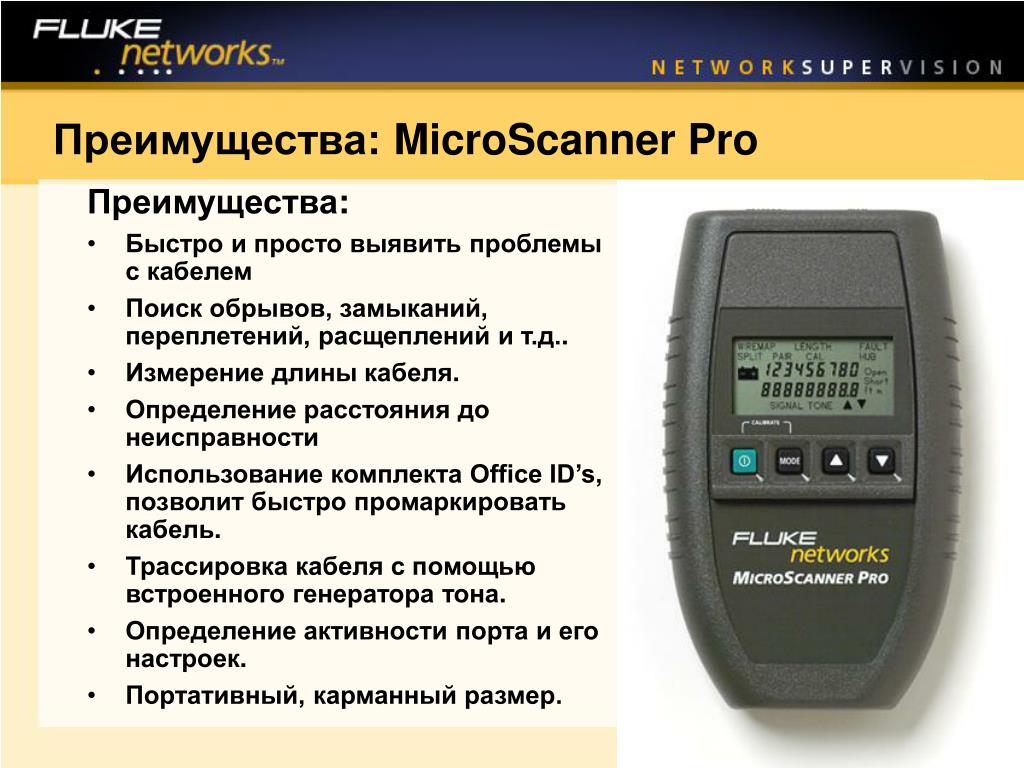

5. Преимущества: MicroScanner Pro Преимущества: • Быстро и просто выявить проблемы с кабелем • Поиск обрывов, замыканий, переплетений, расщеплений и т.д.. • Измерение длины кабеля. • Определение расстояния до неисправности • Использование комплекта Office ID’s, позволит быстро промаркировать кабель. • Трассировка кабеля с помощью встроенного генератора тона. • Определение активности порта и его настроек. • Портативный, карманный размер.

6. MicroScanner Pro COAX Adapter (1 включен) Bare Wire Adapter Wiremap Adapter (1 включен) MS Pro Carrying Case (включен в Kit version) Room/Office ID Plugs (включен в Kit version)

7. Приборы для сертификации структурированных кабельных систем

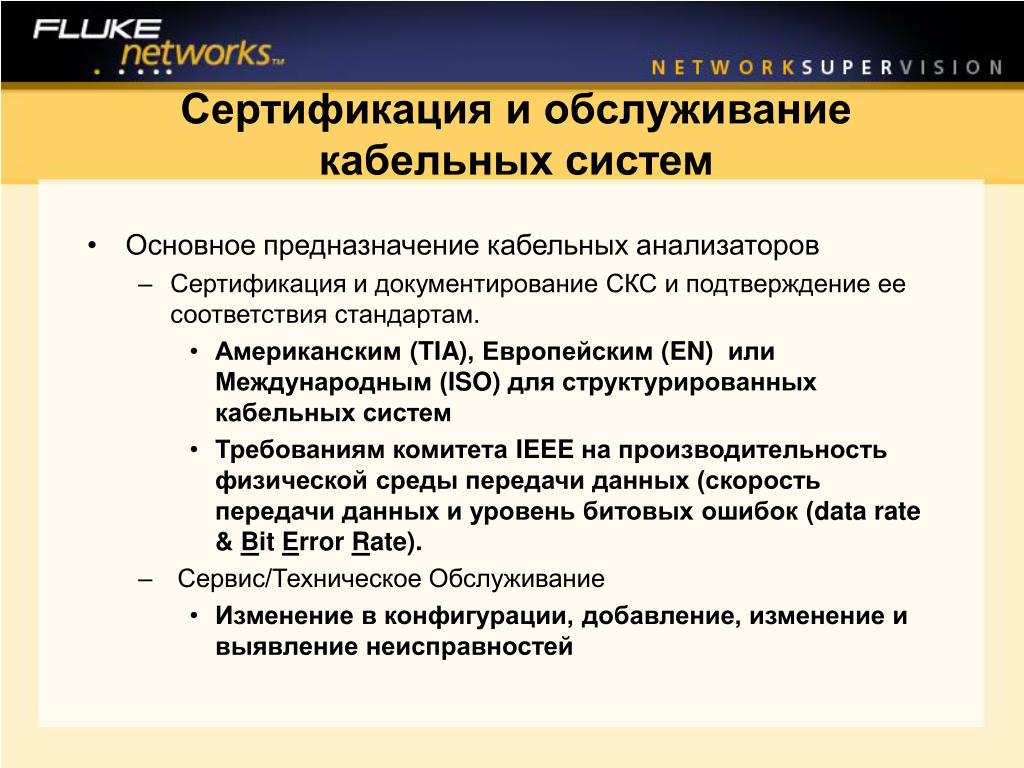

8. Сертификация и обслуживание кабельных систем • Основное предназначение кабельных анализаторов • Сертификация и документирование СКС и подтверждение ее соответствия стандартам. • Американским (TIA), Европейским (EN) или Международным (ISO) для структурированных кабельных систем • Требованиям комитета IEEE на производительность физической среды передачи данных (скорость передачи данных и уровень битовых ошибок (data rate & Bit Error Rate). • Сервис/Техническое Обслуживание • Изменение в конфигурации, добавление, изменение и выявление неисправностей

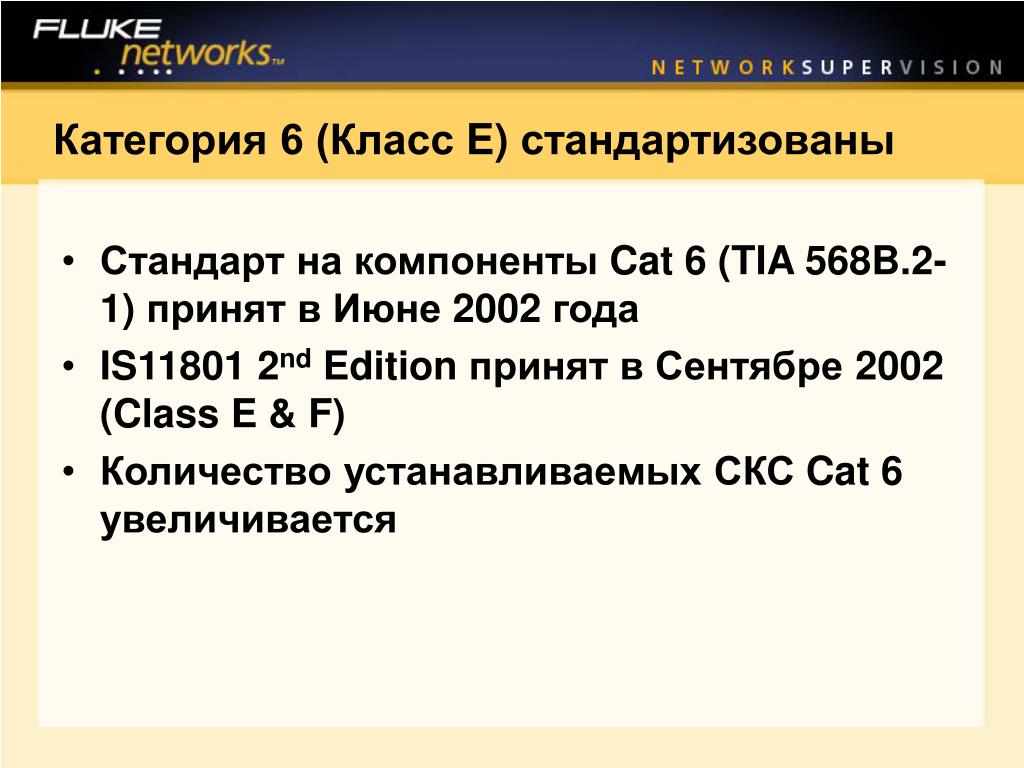

9. Категория 6 (Класс E) стандартизованы • Стандарт на компоненты Cat 6 (TIA 568B.2-1) принят в Июне 2002 года • IS11801 2nd Edition принят в Сентябре 2002 (Class E & F) • Количество устанавливаемых СКС Cat 6 увеличивается

10. Производительность Допустимый NEXT (Near-End Crosstalk) Cat5e (Class D:2002) Cat5 (Class D:1995) Cat5e (Class D:2000) Cat 6 (Class E:2002)

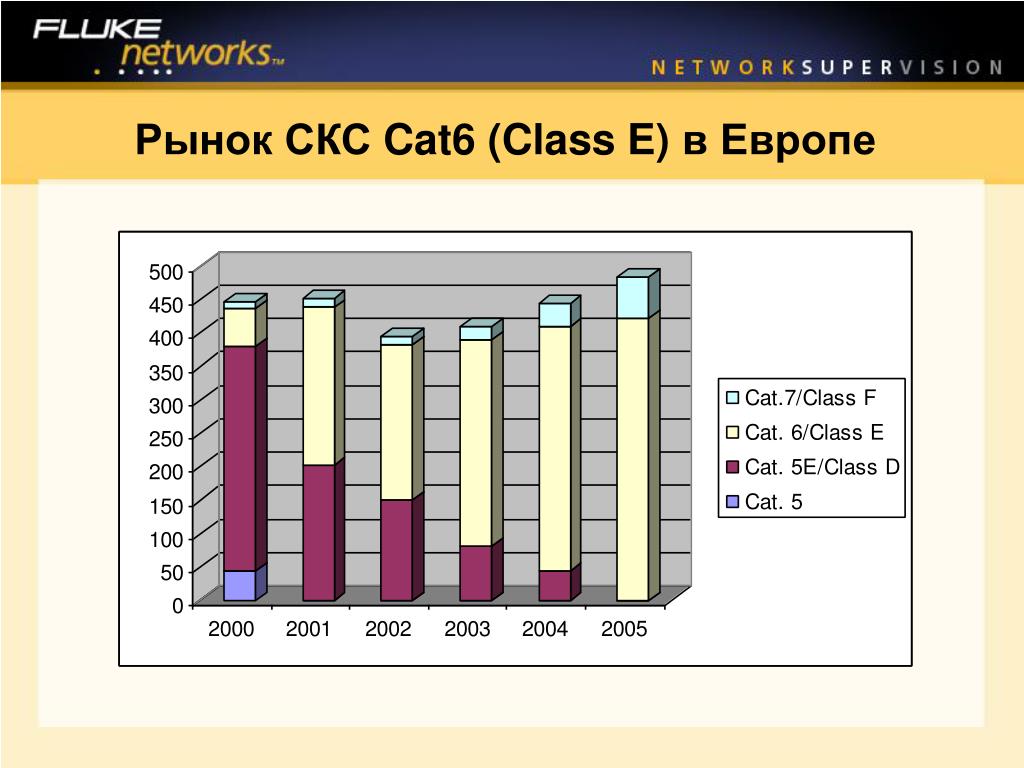

11. Рынок СКС Cat6 (Class E) в Европе

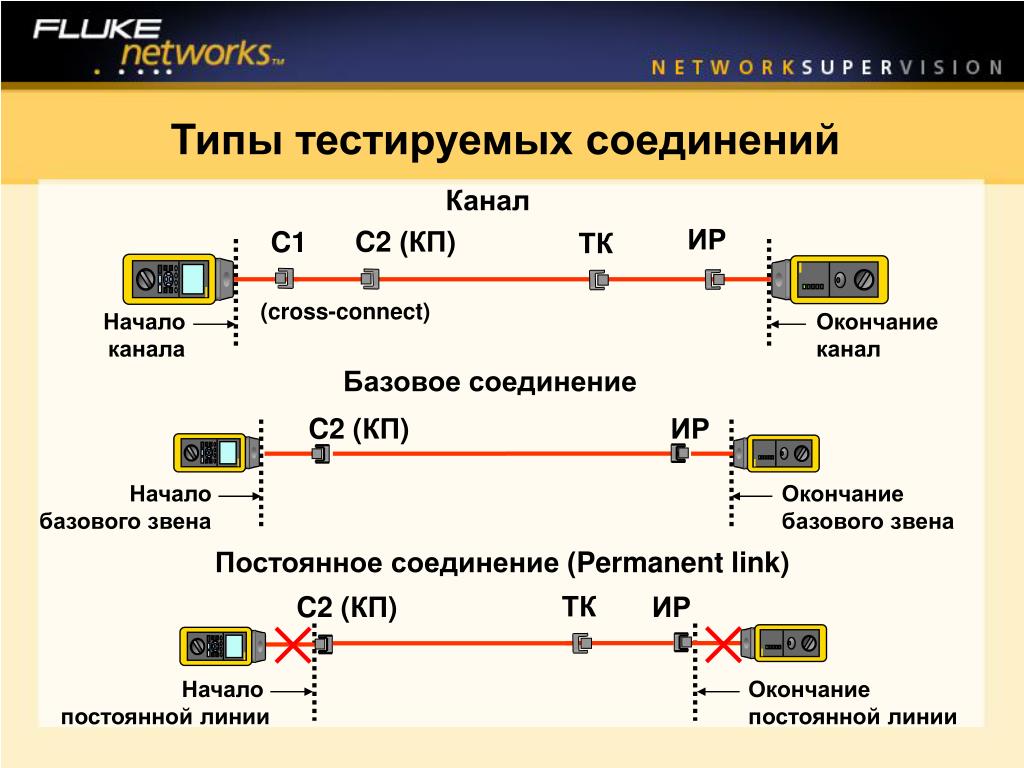

12. Начало канала Окончание канал Начало базового звена Окончание базового звена Начало постоянной линии Окончание постоянной линии Типы тестируемых соединений Канал ИР C2 (КП) C1 ТК (cross-connect) Базовое соединение C2 (КП) ИР Постоянное соединение (Permanent link) ТК C2 (КП) ИР

13. Basic Link Return Loss в адаптере Basic Link Loss of 10 dB BL + 12 dB Return Loss (dB) Frequency (MHz)

14. Типы тестируемых соединений • Проверка соединения каналс подключенными коммутационными шнурами • Оценка производительности системы на соответствие требованиям IEEE • Соответствие требованиям стандартов TIA, ISO, EN для Channel performance • Тестирование на стадии тех. обслуживания кабельных систем • Проверка соединенияпостоянное соединение установленной СКС • Соответствие требованиям стандартов TIA-568B, ISO, EN для Permanent Link performance • Стадия Монтажа и получение Системной Гарантии • Проверка соединениябазовое соединениеустановленной СКС • Соответствие требованиям стандарта 568-A • Стадия Монтажа и получение Системной Гарантии

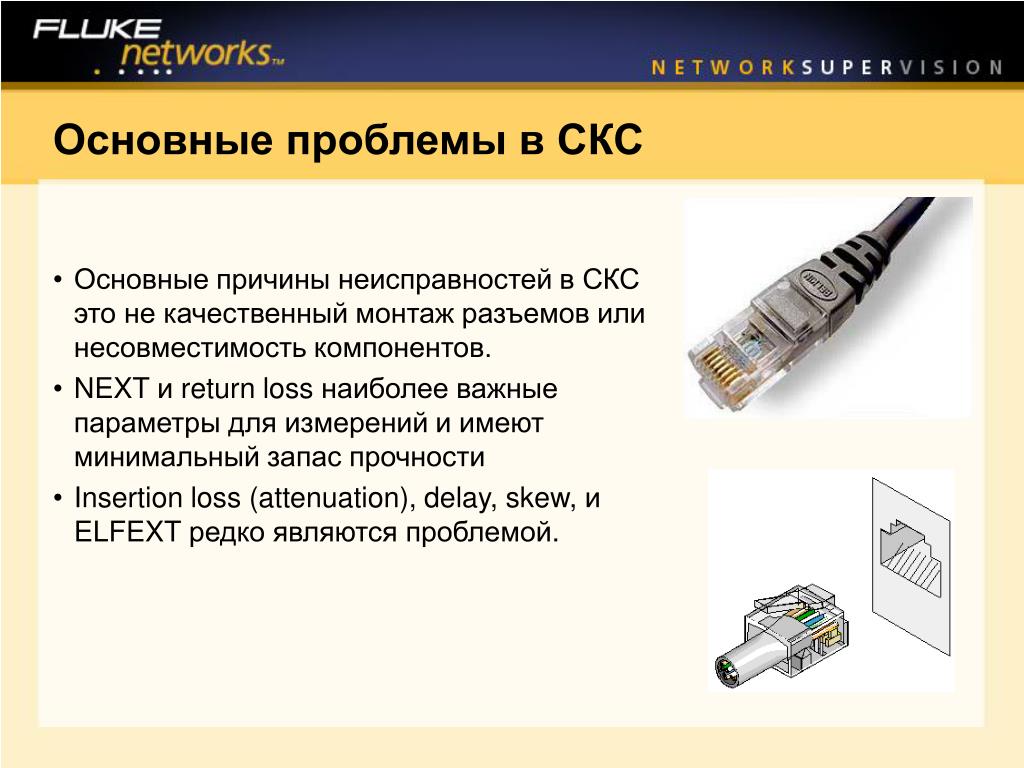

15. Основные проблемы в СКС • Основные причины неисправностей в СКС это не качественный монтаж разъемов или несовместимость компонентов. • NEXT и return loss наиболее важные параметры для измерений и имеют минимальный запас прочности • Insertion loss (attenuation), delay, skew, и ELFEXT редко являются проблемой.

16. Несовместимость компонентов Вилкапроизводитель ‘A’ и розетка производителя ‘B’ Link NEXT Performance Полное не соответствие!

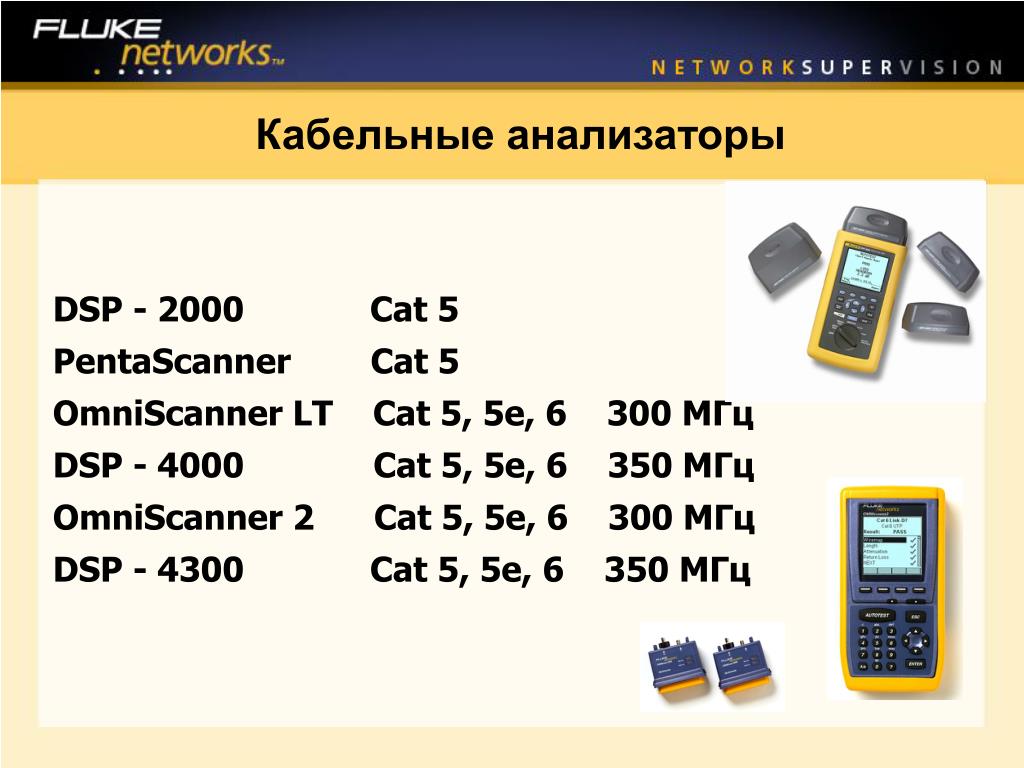

17. Кабельные анализаторы DSP - 2000 Cat 5 PentaScanner Cat 5 OmniScanner LT Cat 5, 5e, 6 300 МГц DSP - 4000 Cat 5, 5e, 6 350 МГц OmniScanner 2 Cat 5, 5e, 6 300 МГц DSP - 4300 Cat 5, 5e, 6 350 МГц

18. Серия DSP-4000 Сертификация СКС категорий 5, 5е, 6 и быстрое и точное определение проблем

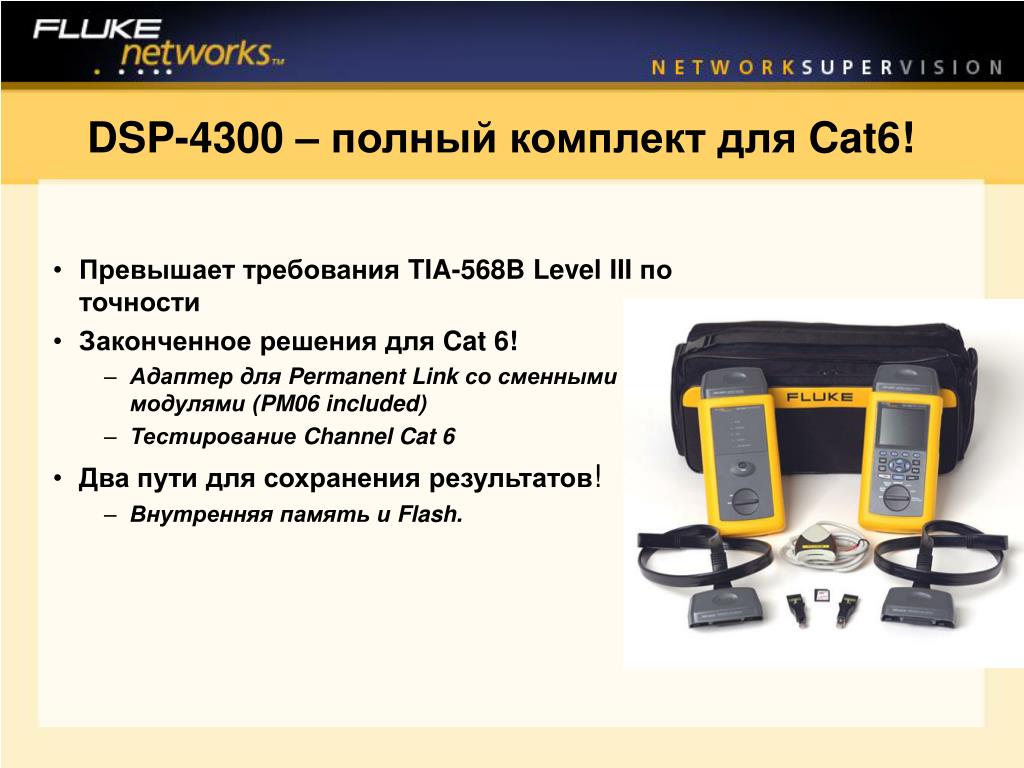

19. DSP-4300 – полный комплект для Cat6! • Превышает требования TIA-568B Level III по точности • Законченное решения для Cat 6! • Адаптер для Permanent Link со сменными модулями (PM06 included) • Тестирование Channel Cat 6 • Два пути для сохранения результатов! • Внутренняя память и Flash.

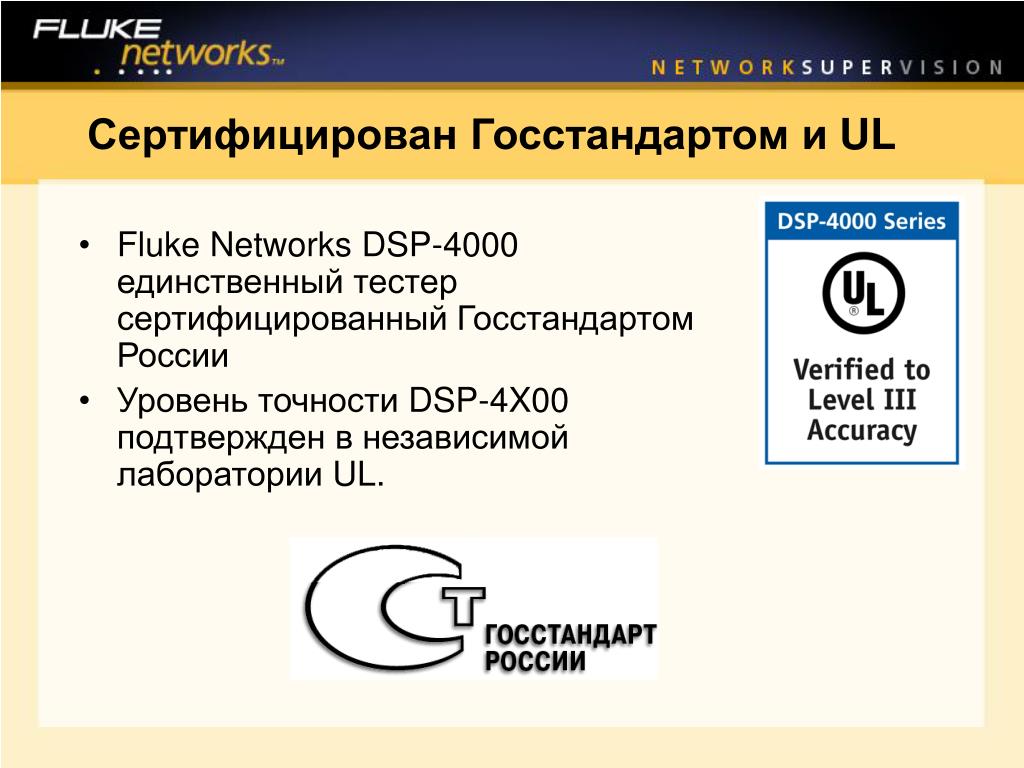

20. Сертифицирован Госстандартом и UL • Fluke Networks DSP-4000 единственный тестер сертифицированный Госстандартом России • Уровень точности DSP-4X00 подтвержден в независимой лаборатории UL.

21. Включает адаптер Permanent Link! • Получение меньше ложных результатов FAIL • Сменный персональный модуль PM06 одобрен 30 производителями • Новый прочный дизайн.

22. Возможности • Сертификация кабельных систем UTP и STP на соответствие EIA/TIA, IEEE, ISO/IEC и ANSI стандартов. • С помощью опциональных оптических насадок сертификация MM и SM оптоволоконных линий. • Включает библиотеку стандартов для медного и оптоволоконного кабеля. • Добавление в базу кабелей, производители которых неизвестны. • Встроенный генератор тона. • Опционально различные насадки под разных производителей СКС. • Запуск всех тестов предусмотренных стандартом автоматически. • Функции диагностики позволят определить место помех или неисправностей. • Тестирование коммутационных кабелей (насадка DSP-PCI-6s) и бухт кабеля (DSP-Spool)

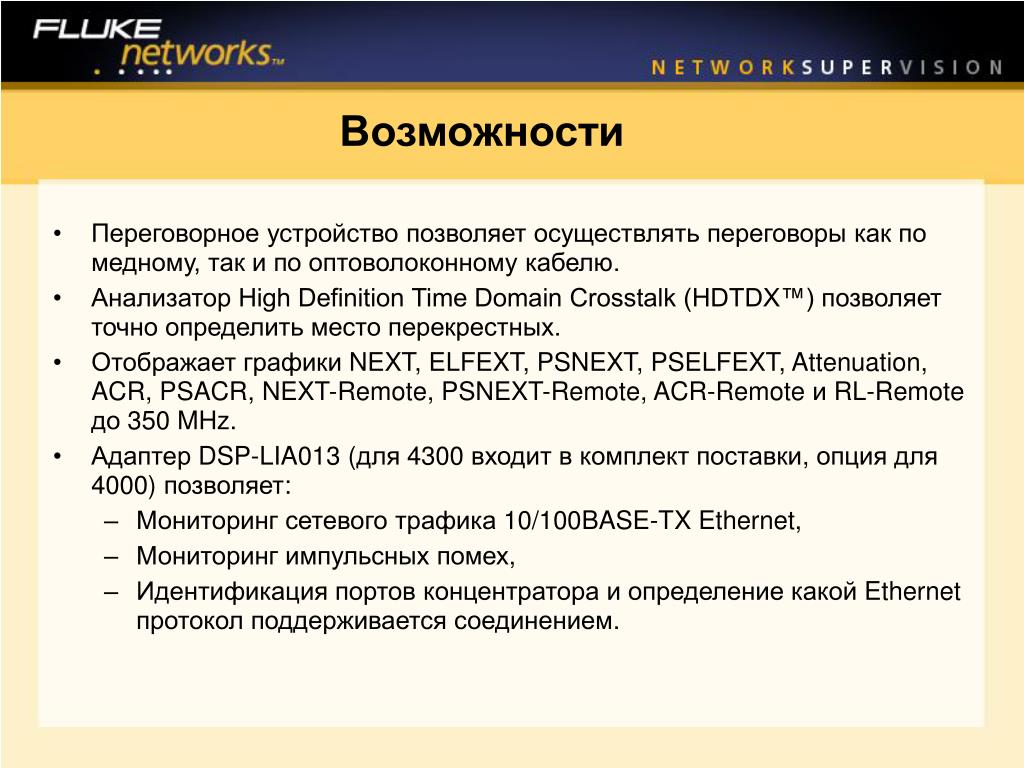

23. Возможности • Переговорное устройство позволяет осуществлять переговоры как по медному, так и по оптоволоконному кабелю. • Анализатор High Definition Time Domain Crosstalk (HDTDX™) позволяет точно определить место перекрестных. • Отображает графики NEXT, ELFEXT, PSNEXT, PSELFEXT, Attenuation, ACR, PSACR, NEXT-Remote, PSNEXT-Remote, ACR-Remote и RL-Remote до 350 MHz. • Адаптер DSP-LIA013 (для 4300 входит в комплект поставки, опция для 4000) позволяет: • Мониторинг сетевого трафика 10/100BASE-TX Ethernet, • Мониторинг импульсных помех, • Идентификация портов концентратора и определение какой Ethernet протокол поддерживается соединением.

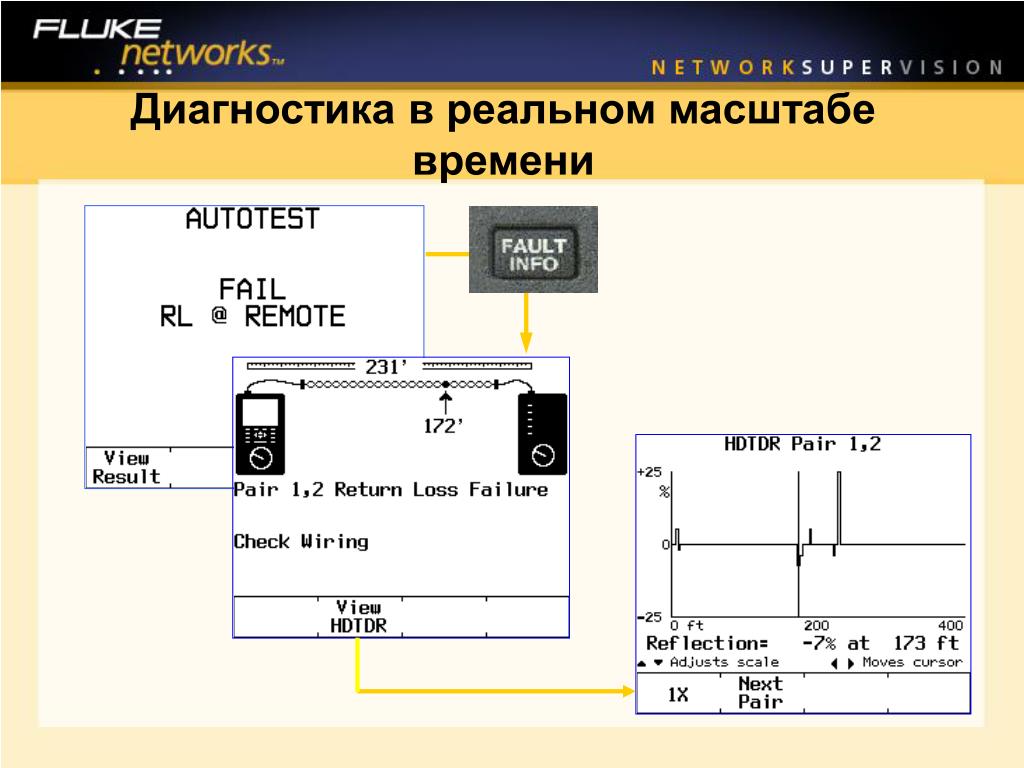

24. Диагностика в реальном масштабе времени

25. Сохранение результатов • Отчеты могут быть сохранены в как энергонезависимой внутренней памяти, так и на сменных ММС картах. • Сохраняет до 900 графических отчетов Cat 6 (внутренняя память+32Мб ММС карта). • Отчеты можно перезаписать из внутренней памяти на ММС карту. • 16MB MMC карта и Сard reader входит в комплект поставки

26. Как правильно остановить свой выбор

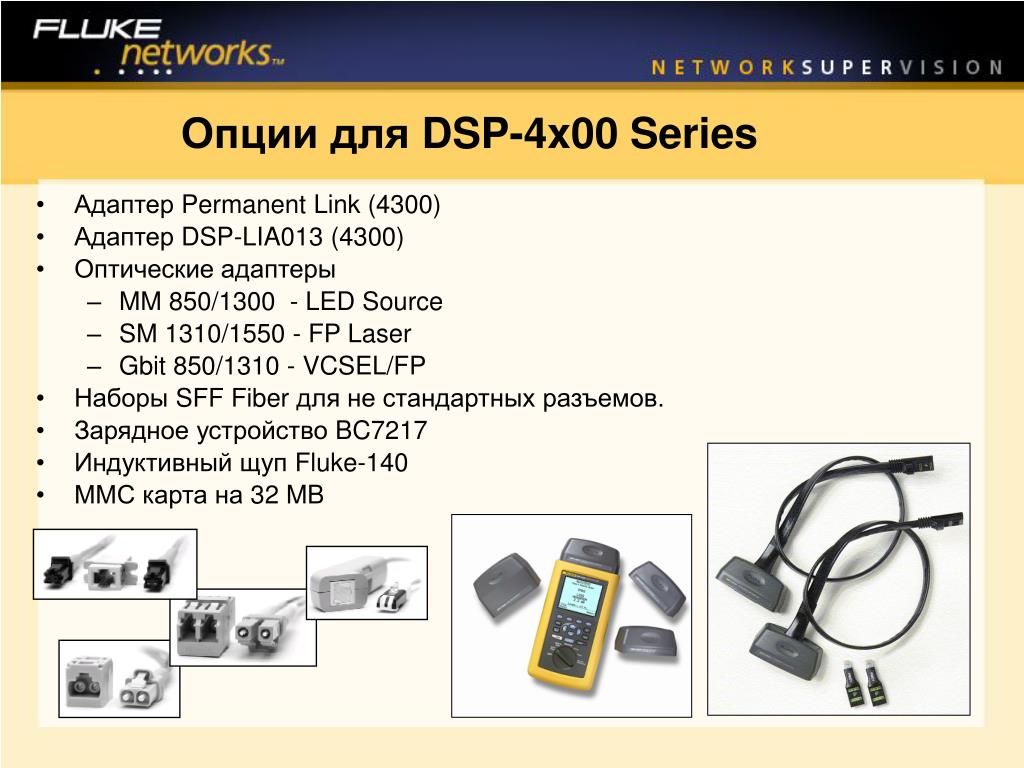

27. Опции для DSP-4x00 Series • Адаптер Permanent Link (4300) • Адаптер DSP-LIA013 (4300) • Оптические адаптеры • MM 850/1300 - LED Source • SM 1310/1550 - FP Laser • Gbit 850/1310 - VCSEL/FP • Наборы SFF Fiber для не стандартных разъемов. • Зарядное устройство BC7217 • Индуктивный щуп Fluke-140 • ММС карта на 32 MB

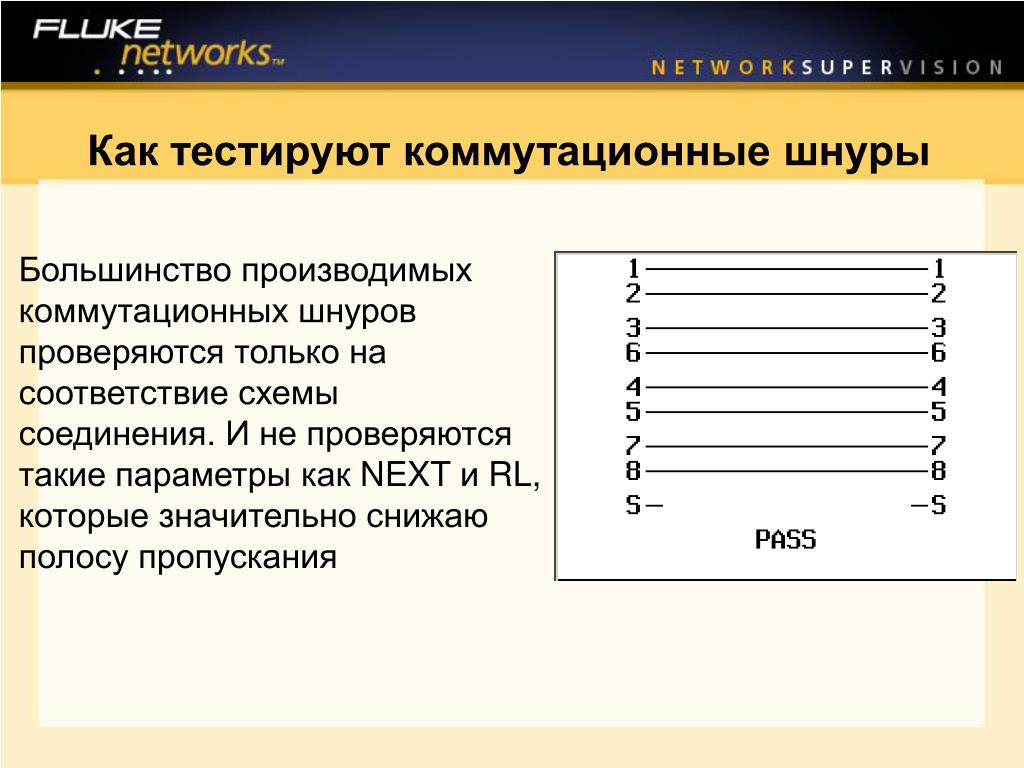

28. Как тестируют коммутационные шнуры Большинство производимых коммутационных шнуров проверяются только на соответствие схемы соединения. И не проверяются такие параметры как NEXT и RL, которые значительно снижаю полосу пропускания

29. Можно ли тестировать с помощью насадки Channel? Разъем не проверяется! Канал включает в себя несколько составляющих от рабочей станции до активного оборудования (концентратор, коммутатор и т.д.). В спецификацию Канала согласно стандартам не попадают крайние разъемы. Которые в свою очередь могут служить источником высоких значений NEXT и RL!

30. Надо тестировать с помощью адаптера Patch Cord Разъем учитывается! Качество разделки разъемов в коммутационных шнурах имеют не маловажное значение и влияют на работу и качество СКС.Альтернативных путей для проверки НЕТ.

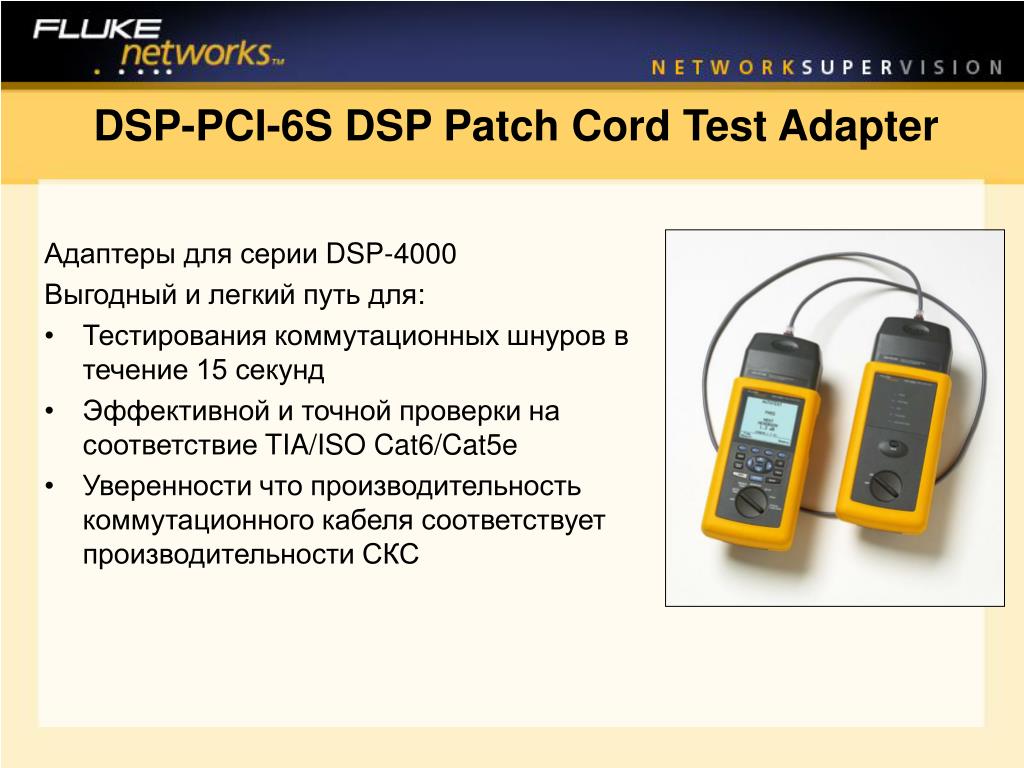

31. DSP-PCI-6S DSP Patch Cord Test Adapter Адаптеры для серии DSP-4000 Выгодный и легкий путь для: • Тестирования коммутационных шнуров в течение 15 секунд • Эффективной и точной проверки на соответствие TIA/ISO Cat6/Cat5e • Уверенности что производительность коммутационного кабеля соответствует производительности СКС

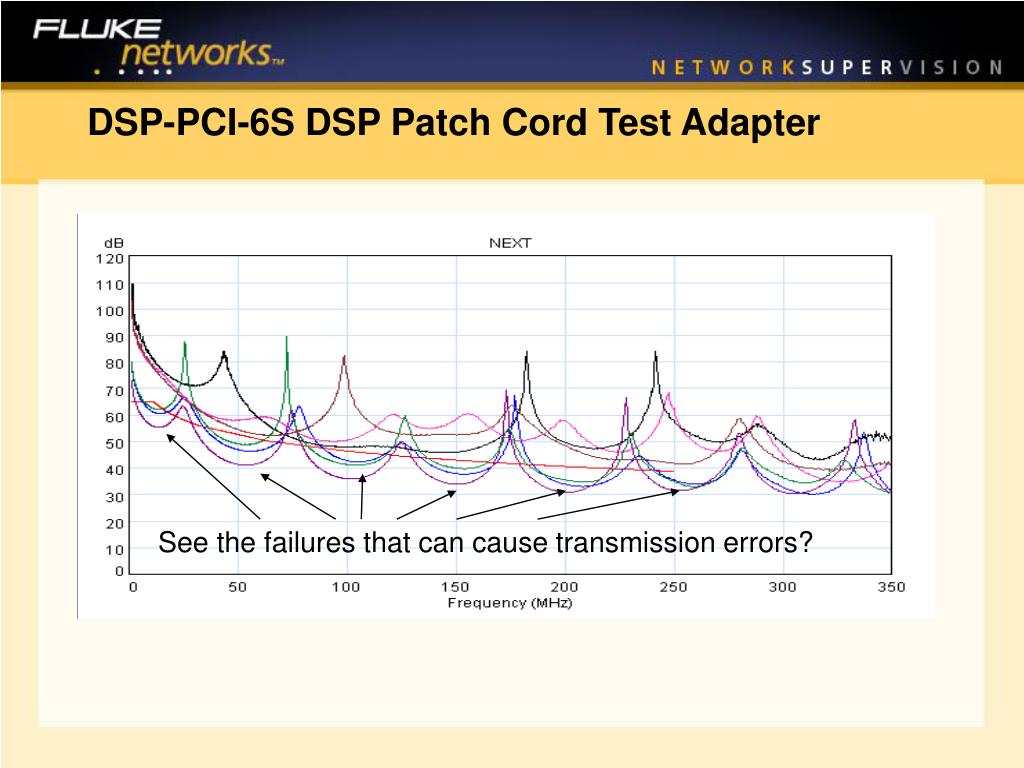

32. DSP-PCI-6S DSP Patch Cord Test Adapter See the failures that can cause transmission errors?

33. Оптические насадки DSP-FTA • DSP-FTA430S • одномод • Источник • FP 1310nm Laser • FP 1550nm Laser • 10,000 meters 9um • DSP-FTA440S • многомод • Источник • VCSEL 850nm Laser • FP 1310nm Laser • 5,000 meters 50um • DSP-FTA420S • многомод • Источник • 850nm LED • 1300nm LED • 5,000 meters 62.5um

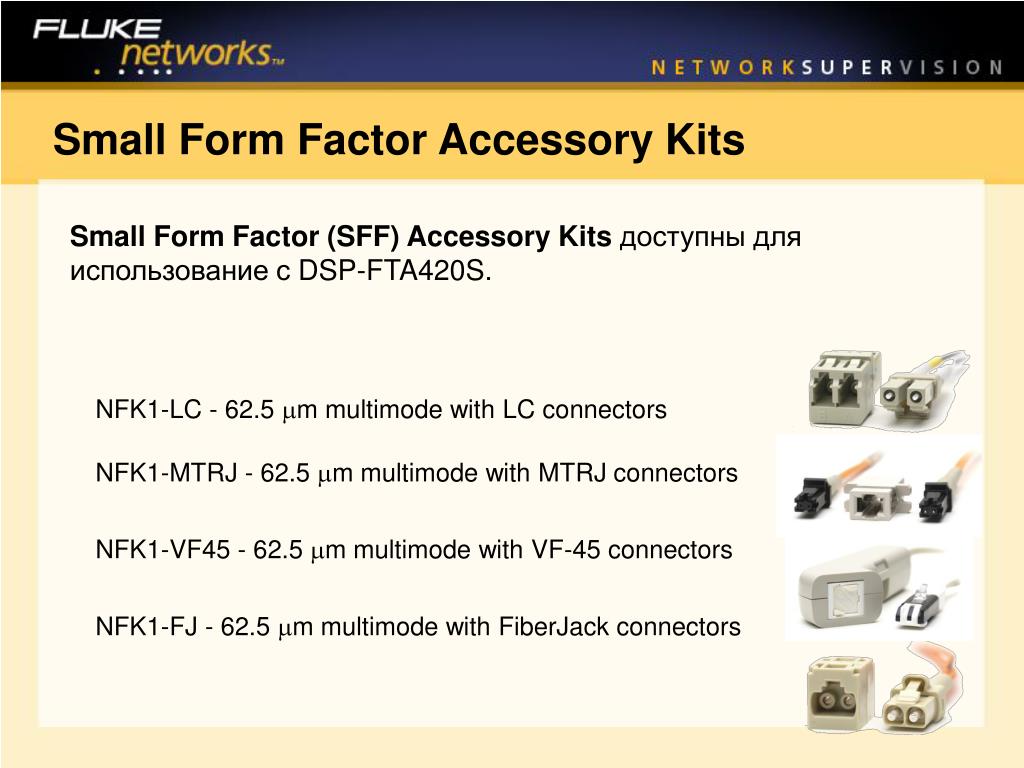

34. Small Form Factor Accessory Kits Small Form Factor (SFF) Accessory Kits доступны для использование с DSP-FTA420S. NFK1-LC - 62.5 m multimode with LC connectors NFK1-MTRJ - 62.5 m multimode with MTRJ connectors NFK1-VF45 - 62.5 m multimode with VF-45 connectors NFK1-FJ - 62.5 m multimode with FiberJack connectors

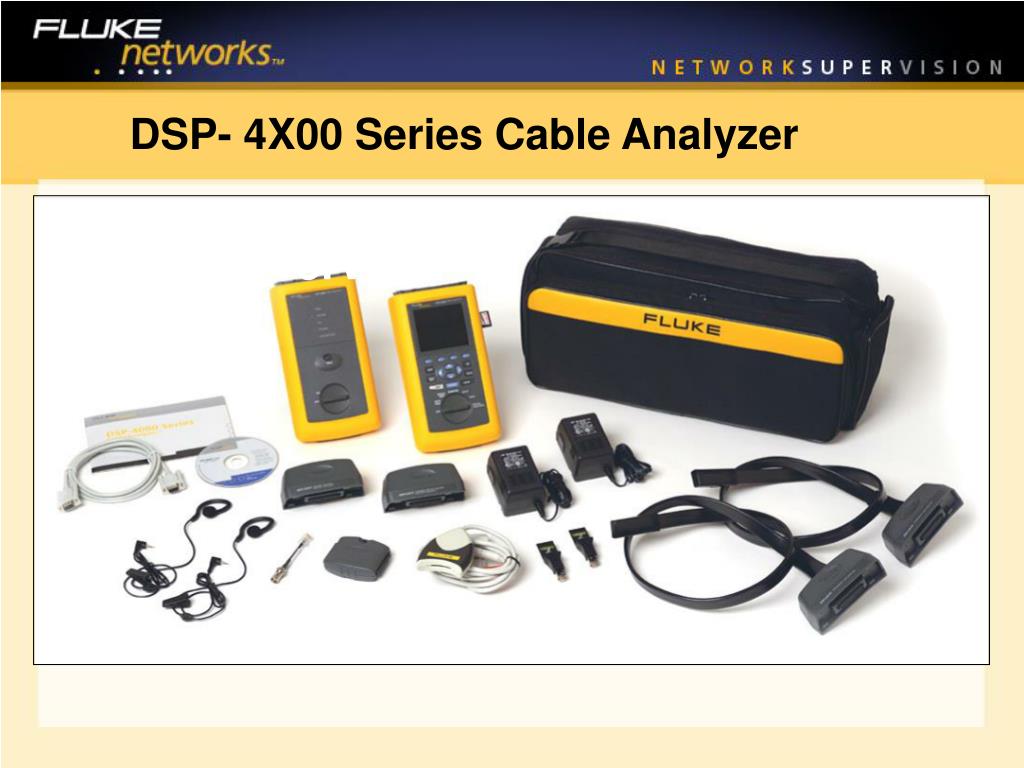

35. DSP- 4X00 Series Cable Analyzer Product Overview

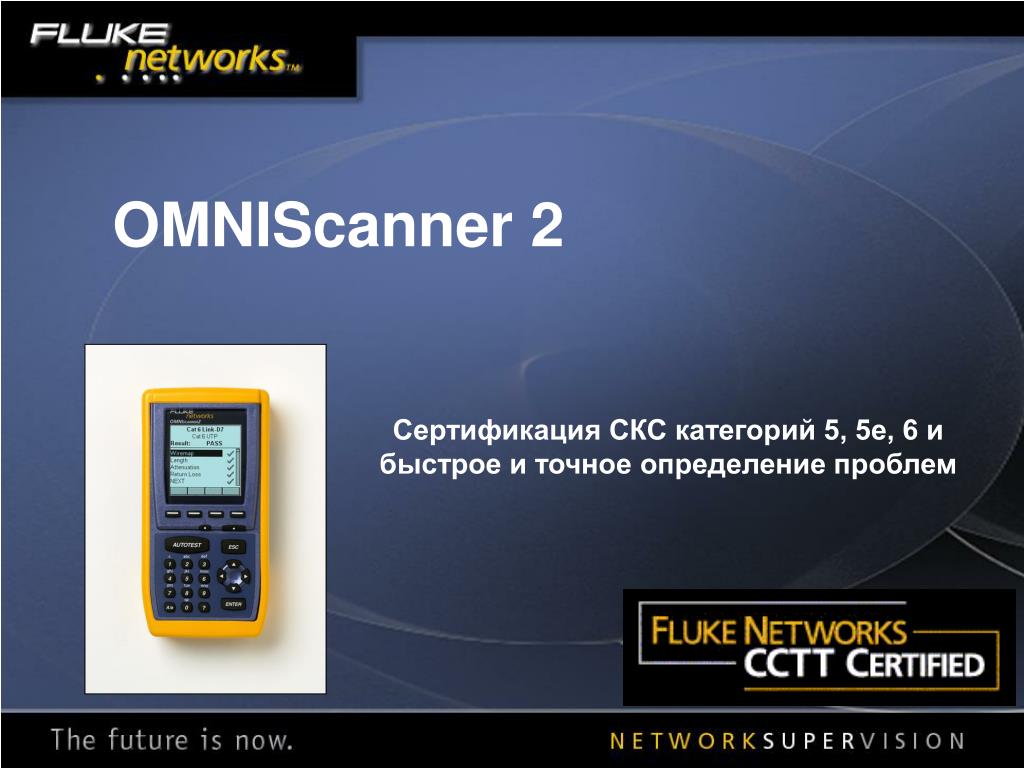

36. OMNIScanner2 Сертификация СКС категорий 5, 5е, 6 и быстрое и точное определение проблем

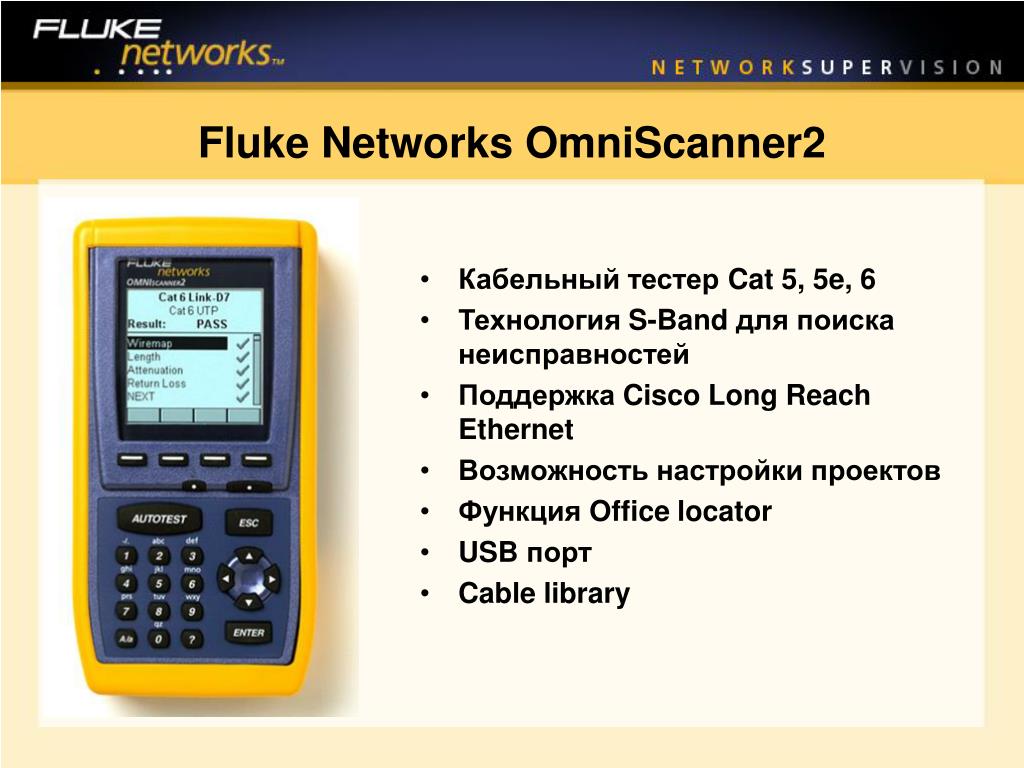

37. Fluke Networks OmniScanner2 • Кабельный тестер Cat 5, 5e, 6 • Технология S-Band для поиска неисправностей • Поддержка Cisco Long Reach Ethernet • Возможность настройки проектов • Функция Office locator • USB порт • Cable library

38. Независимое тестирование ETL OMNIScanner2 протестирован независимой лабораторий ETL на соответствие последним стандартами уровню точности Level III.

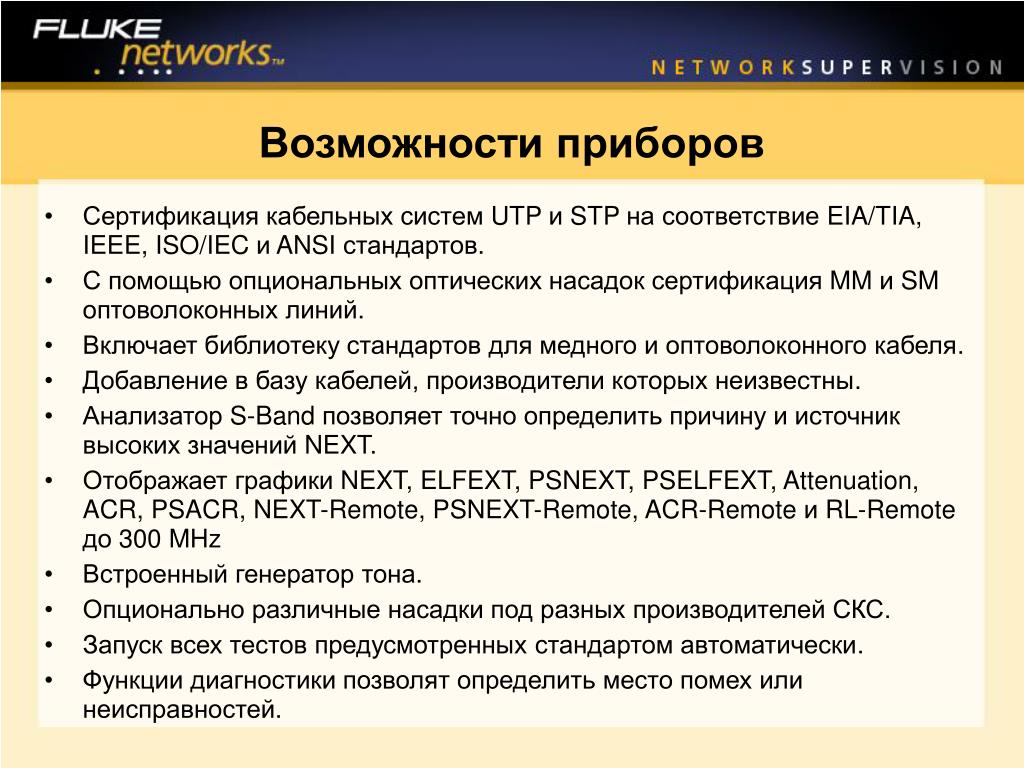

39. Возможности приборов • Сертификация кабельных систем UTP и STP на соответствие EIA/TIA, IEEE, ISO/IEC и ANSI стандартов. • С помощью опциональных оптических насадок сертификация MM и SM оптоволоконных линий. • Включает библиотеку стандартов для медного и оптоволоконного кабеля. • Добавление в базу кабелей, производители которых неизвестны. • Анализатор S-Band позволяет точно определить причину и источник высоких значений NEXT. • Отображает графики NEXT, ELFEXT, PSNEXT, PSELFEXT, Attenuation, ACR, PSACR, NEXT-Remote, PSNEXT-Remote, ACR-Remote и RL-Remote до 300MHz • Встроенный генератор тона. • Опционально различные насадки под разных производителей СКС. • Запуск всех тестов предусмотренных стандартом автоматически. • Функции диагностики позволят определить место помех или неисправностей.

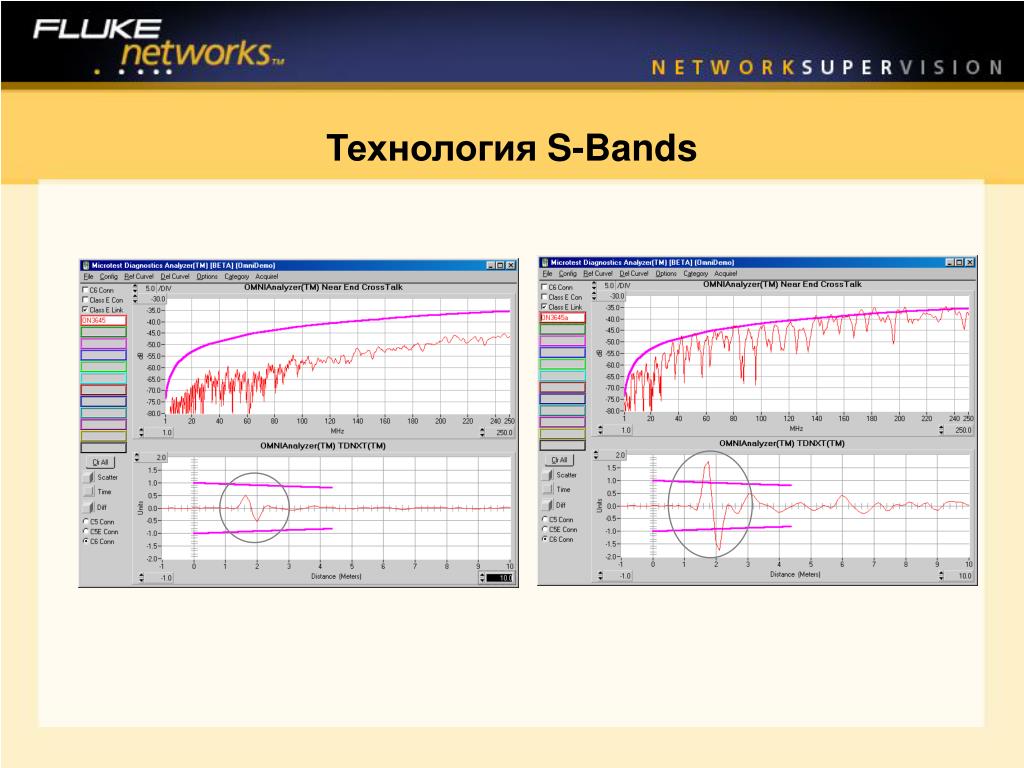

40. Технология S-Bands

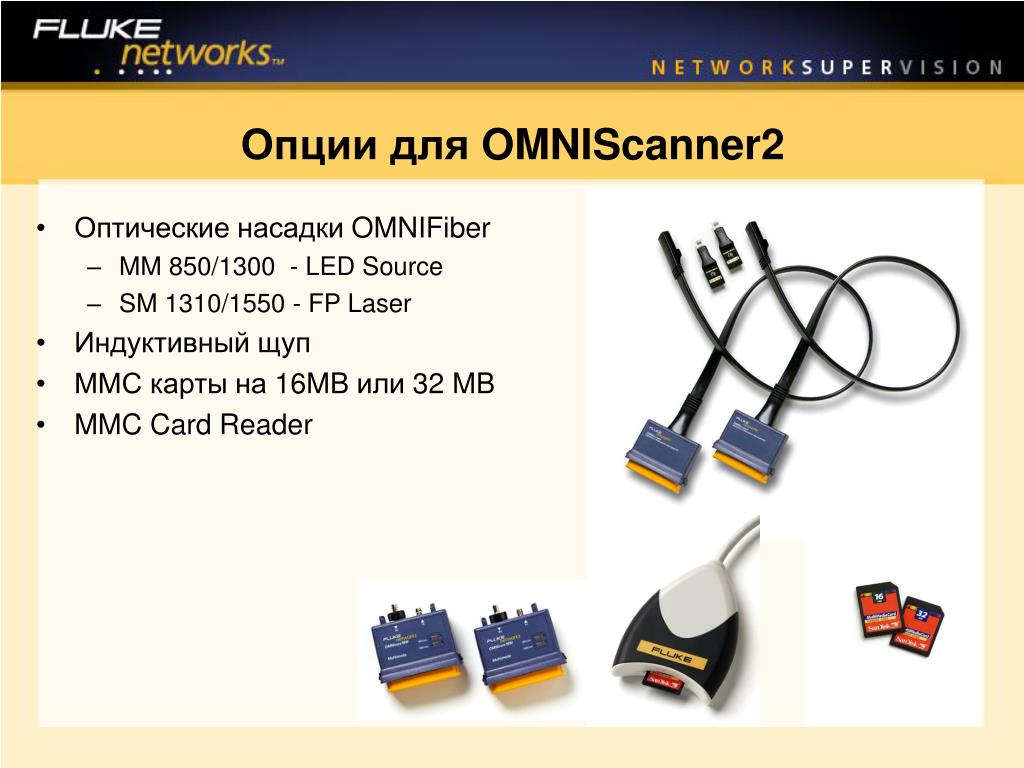

41. Опции для OMNIScanner2 • Оптические насадки OMNIFiber • MM 850/1300 - LED Source • SM 1310/1550 - FP Laser • Индуктивный щуп • ММС карты на 16MB или 32 MB • MMC Card Reader

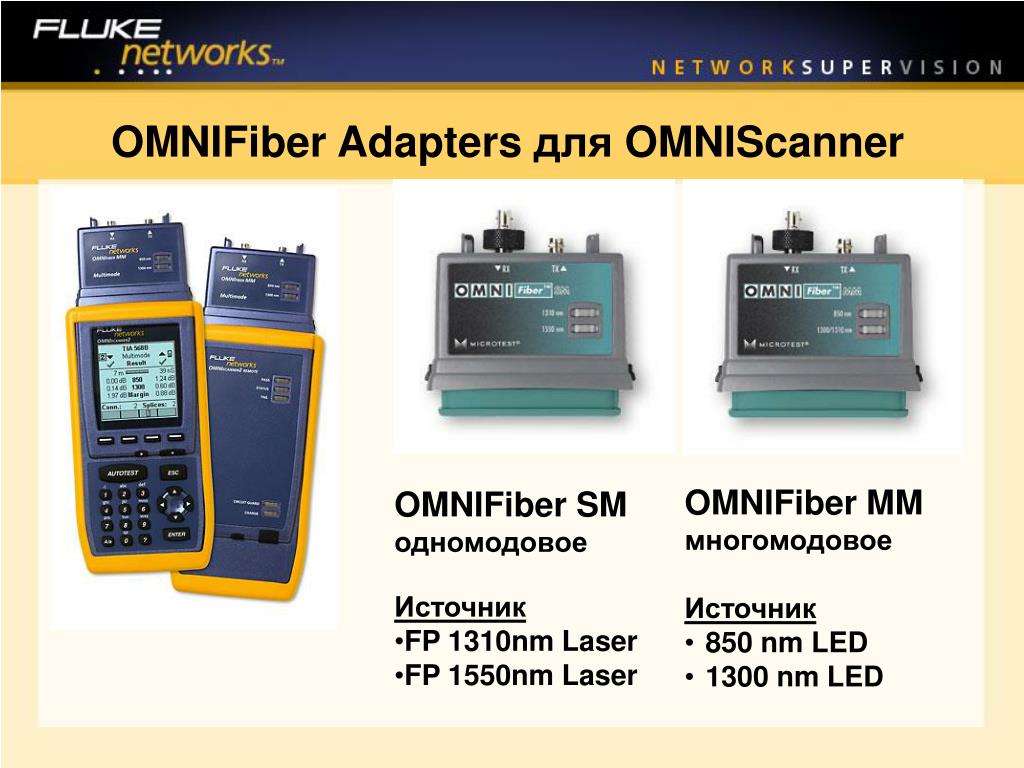

42. OMNIFiber Adapters для OMNIScanner • OMNIFiber MM • многомодовое • Источник • 850 nm LED • 1300 nm LED • OMNIFiber SM • одномодовое • Источник • FP 1310nm Laser • FP 1550nm Laser

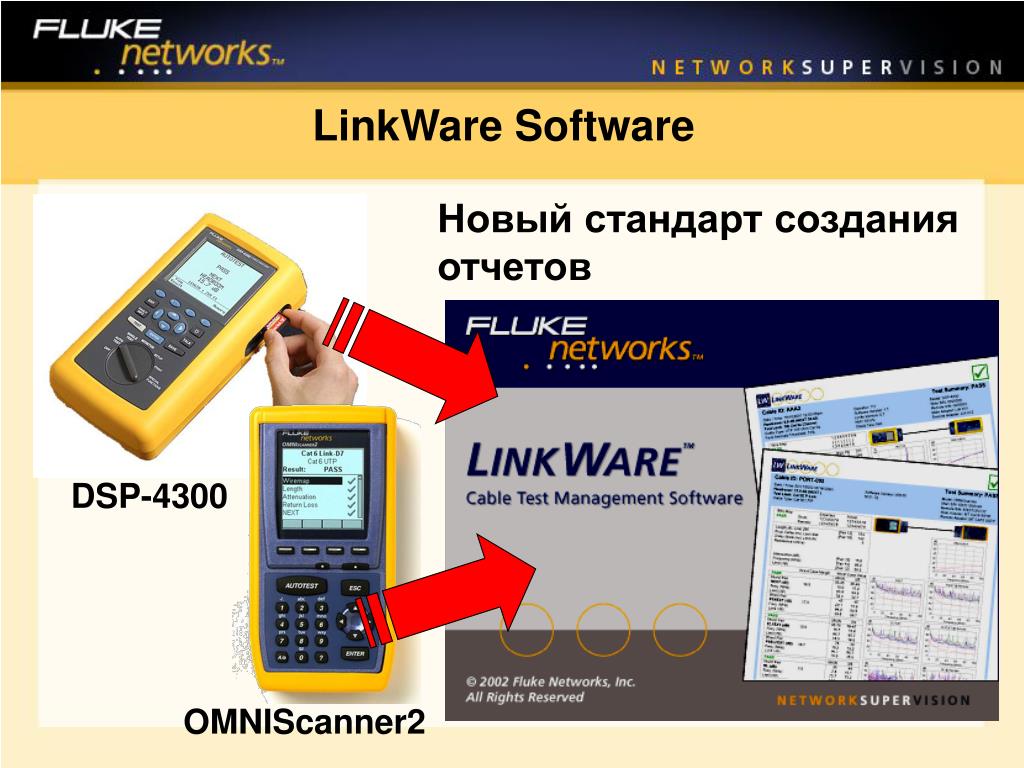

43. LinkWare Software Новый стандарт создания отчетов DSP-4300 OMNIScanner2

45. Отчеты о результатах тестирования • Программа LinkWare Software позволяет предоставить отчеты в разных форматах: • Цветные графические отчеты – на бумаге • Текстовый формат с указанием значений минимальной дельты и худшего значения • Суммарный отчет по всем соединениям • Отчет в формате PDF

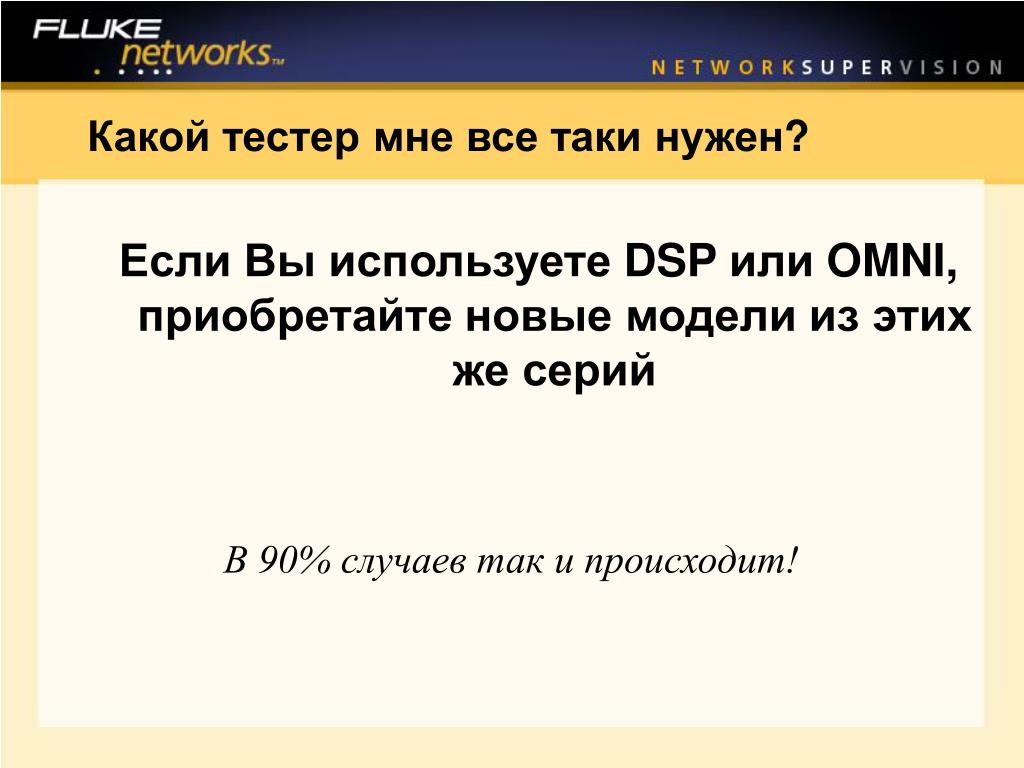

46. Какой тестер мне все таки нужен? Если Вы используете DSP или OMNI, приобретайте новые модели из этих же серий В 90% случаев так и происходит!

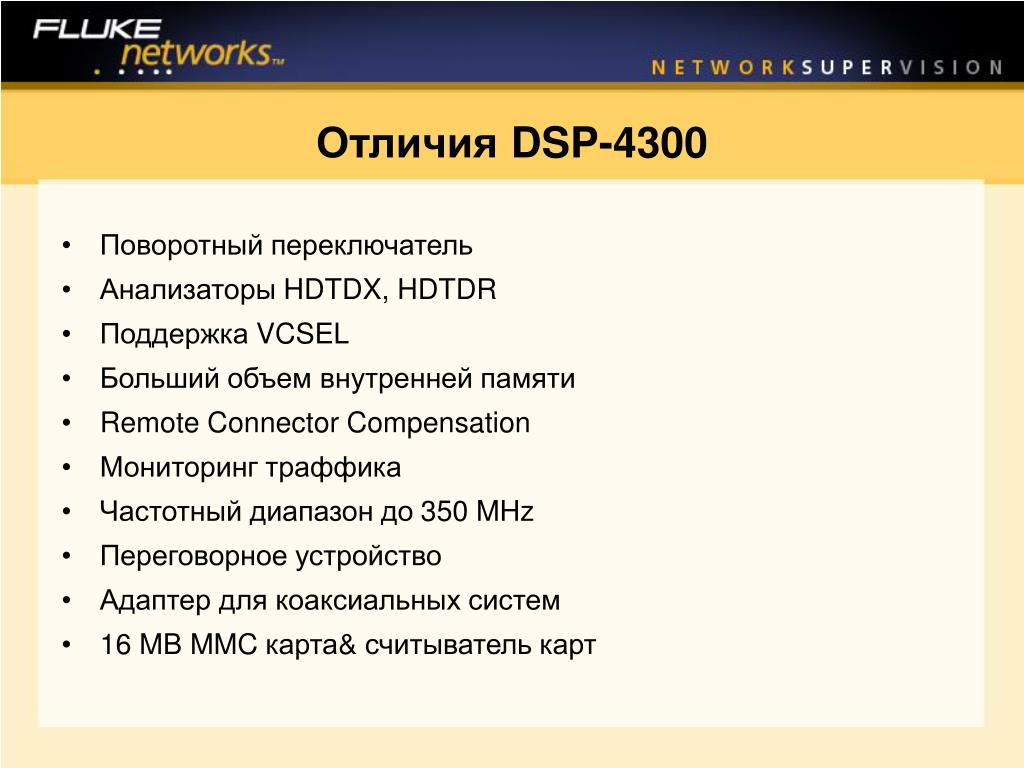

47. Отличия DSP-4300 • Поворотный переключатель • Анализаторы HDTDX, HDTDR • Поддержка VCSEL • Больший объем внутренней памяти • Remote Connector Compensation • Мониторинг траффика • Частотный диапазон до 350 MHz • Переговорное устройство • Адаптер для коаксиальных систем • 16 MB MMC карта& считыватель карт

48. Отличия OMNIScanner2 • Интерфейс ориентирован на создание проектов • Технология S-Band • Обширная библиотека кабелей • Настраиваемая процедура Автотест • Удаленное управление • USB порт • Настраиваемые пользователем пределы измерений • Меньше по размерам и легче • Поддержка Cisco LRE • Более широкий динамический диапазон позволяет тестировать СКС Cat 7 (до 300МГц)

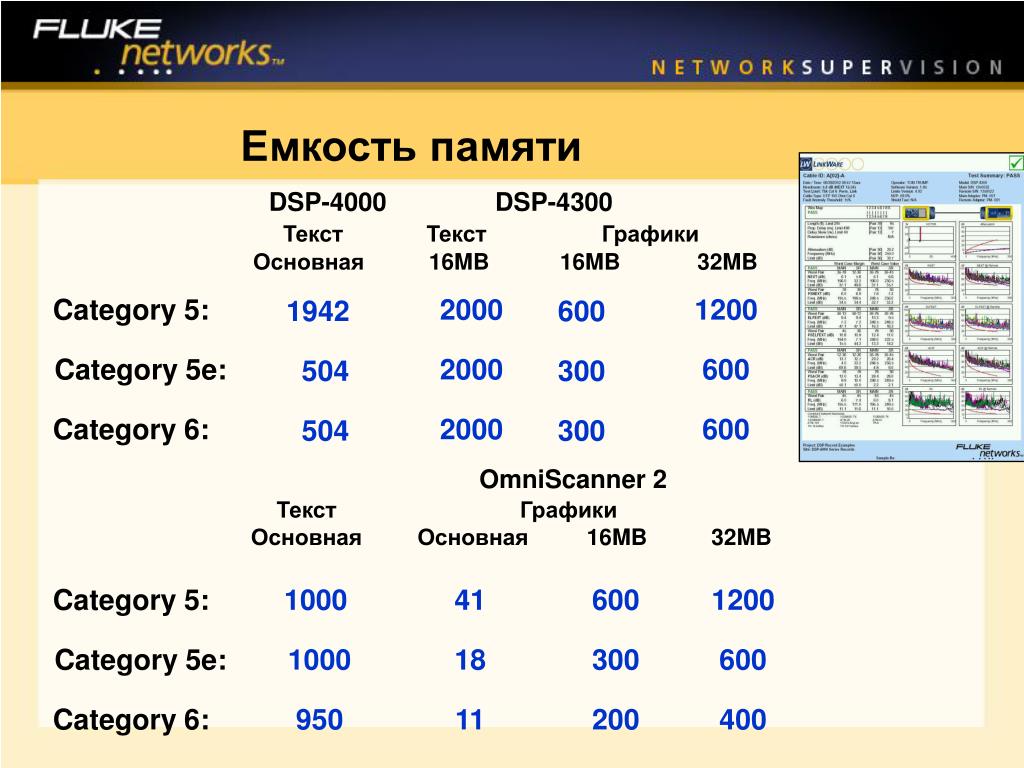

49. DSP-4000 DSP-4300 Текст Текст ГрафикиОсновная 16MB 16MB 32MB Category 5: 1942 2000 600 1200 Category 5e: 504 2000 300 600 Category 6: 504 2000 300 600 OmniScanner 2 ТекстГрафики ОсновнаяОсновная16MB 32MB Category 5: 1000 41 600 1200 Category 5e: 1000 18 300 600 Category 6: 950 11 200 400 Емкость памяти

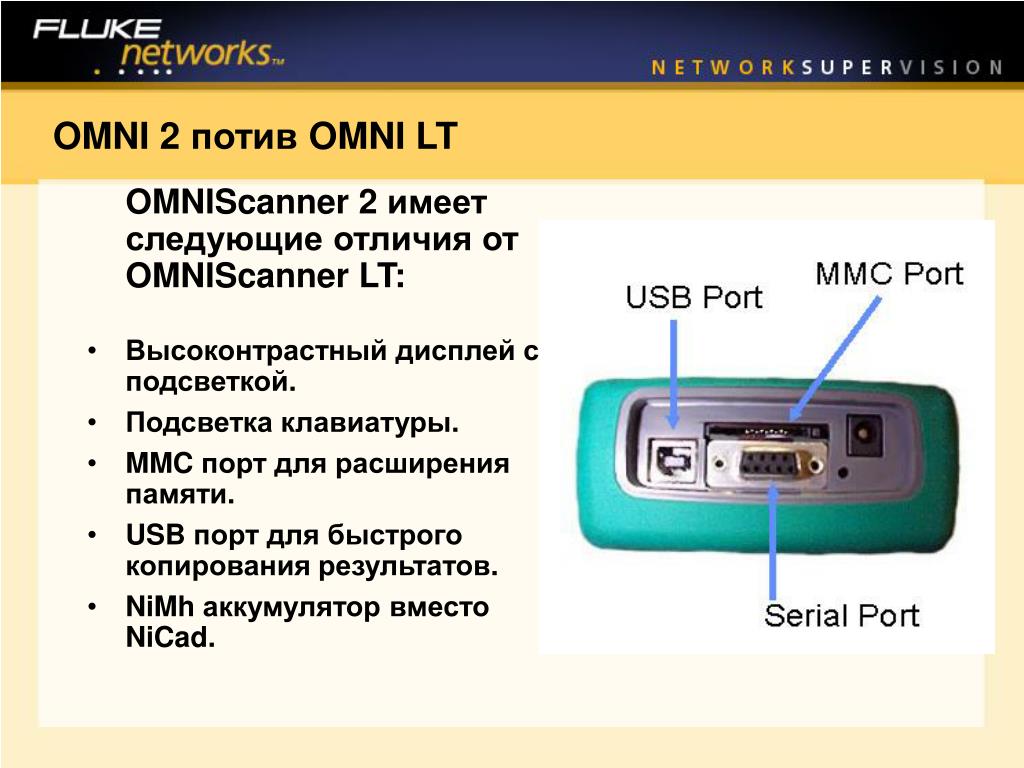

50. OMNI 2 потив OMNI LT OMNIScanner 2 имеет следующие отличия от OMNIScanner LT: • Высоконтрастный дисплей с подсветкой. • Подсветка клавиатуры. • MMC порт для расширения памяти. • USB порт для быстрого копирования результатов. • NiMh аккумулятор вместо NiCad.
