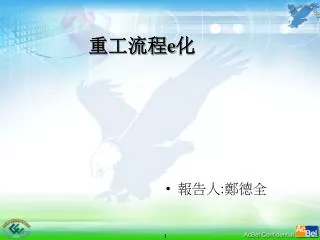

  1. 報告人:鄭德全 重工流程e化

  2. 專案目的 • 專案範圍 • 專案時程 • 部分系統表,程序名稱說明 • 系統流程圖 • 資料流程圖 • 功能規格 • 檔案

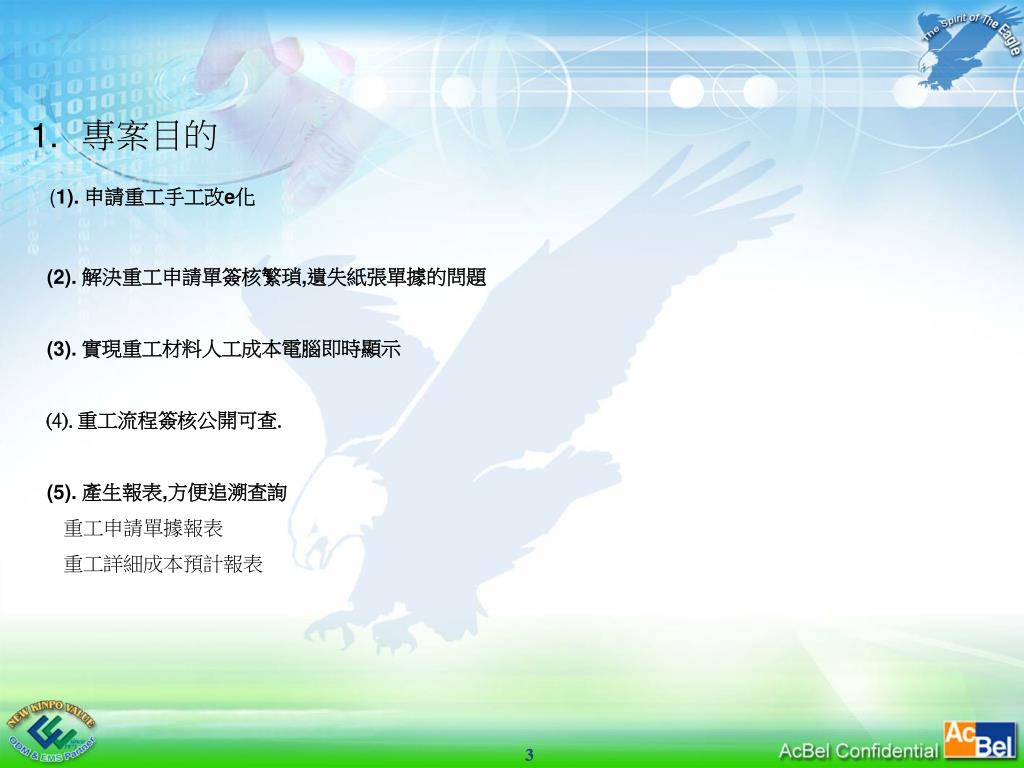

  3. 專案目的 • (1). 申請重工手工改e化 • (2). 解決重工申請單簽核繁瑣,遺失紙張單據的問題 • (3). 實現重工材料人工成本電腦即時顯示 • (4). 重工流程簽核公開可查. • (5). 產生報表,方便追溯查詢 •    重工申請單據報表 • 重工詳細成本預計報表

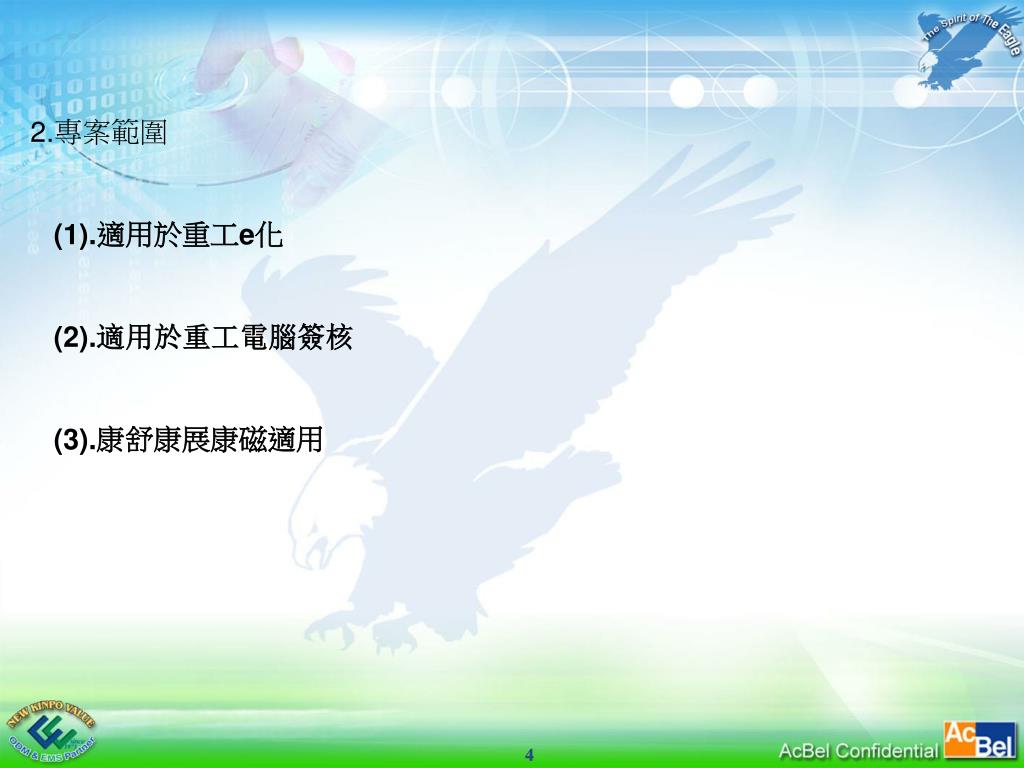

  4. 2.專案範圍 (1).適用於重工e化 (2).適用於重工電腦簽核 (3).康舒康展康磁適用

  5. 3.專案時程 系統功能規格2013/02/25 - - 2013/03/05 系統功能規格確認 2013/03/20 程式開發 & 測試 2013/03/22 - -2013/05/02 USER 平行測試 2013/05/02 - - 2013/06/02 上線 2013/06/03

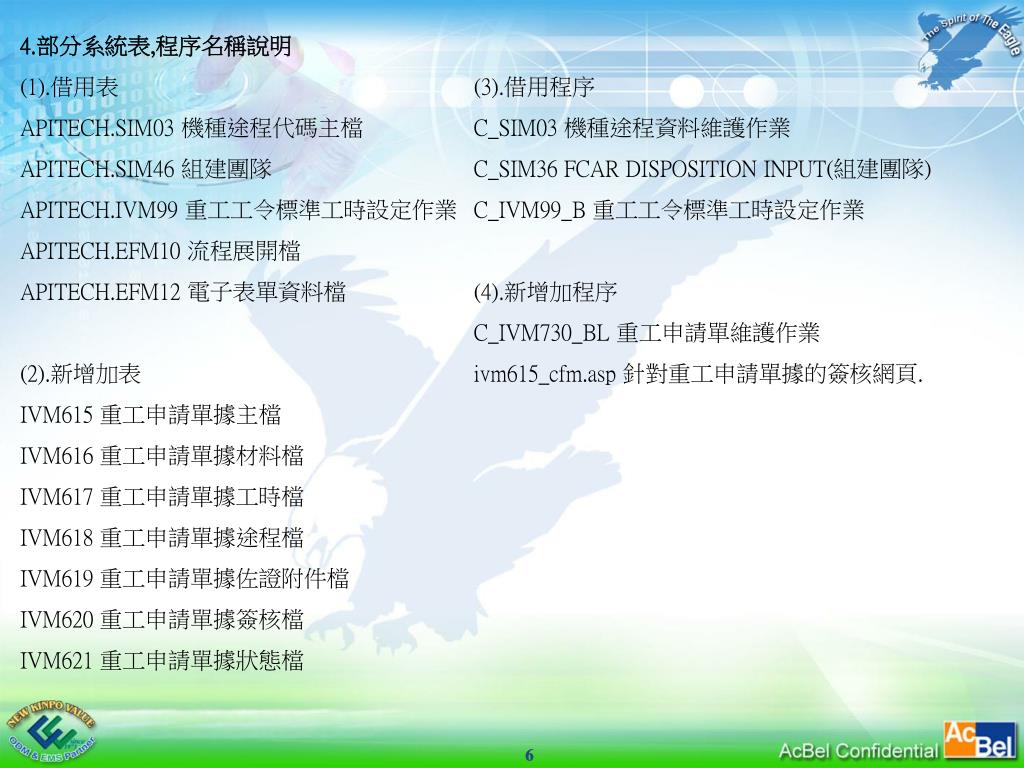

  6. 4.部分系統表,程序名稱說明 (1).借用表 APITECH.SIM03 機種途程代碼主檔 APITECH.SIM46 組建團隊 APITECH.IVM99 重工工令標準工時設定作業 APITECH.EFM10 流程展開檔 APITECH.EFM12 電子表單資料檔 (2).新增加表 IVM615 重工申請單據主檔 IVM616 重工申請單據材料檔 IVM617重工申請單據工時檔 IVM618重工申請單據途程檔 IVM619重工申請單據佐證附件檔 IVM620重工申請單據簽核檔 IVM621重工申請單據狀態檔 (3).借用程序 C_SIM03 機種途程資料維護作業 C_SIM36 FCAR DISPOSITION INPUT(組建團隊) C_IVM99_B 重工工令標準工時設定作業 (4).新增加程序 C_IVM730_BL重工申請單維護作業 ivm615_cfm.asp 針對重工申請單據的簽核網頁.

  7. 5.系統流程圖 A.PE開立重工單據流程圖 PE課部簽核 生管數量調查維護 PE重工單據維護 IE規劃流程,途程,設定工時 PE職員簽核 QE職員簽核 IE課部簽核 QE注意事項 QE處級簽核 QE課部簽核 IBM 客戶? Y N 材料品保課級簽核 原因代碼=G03? Y 在結案前退回都將退到PE重工單據維護 N 廠級處成本查看,簽核結案 生管維護重工工令 結束

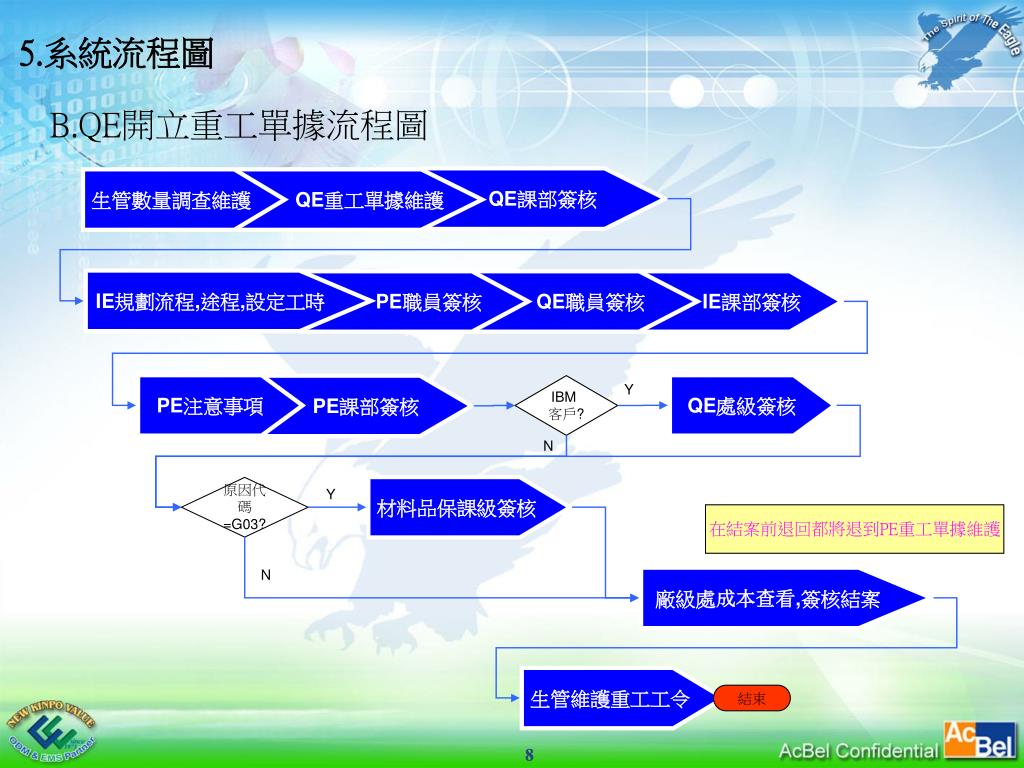

  8. 5.系統流程圖 B.QE開立重工單據流程圖 QE課部簽核 生管數量調查維護 QE重工單據維護 IE規劃流程,途程,設定工時 PE職員簽核 QE職員簽核 IE課部簽核 PE注意事項 QE處級簽核 PE課部簽核 IBM 客戶? Y N 材料品保課級簽核 原因代碼=G03? Y 在結案前退回都將退到PE重工單據維護 N 廠級處成本查看,簽核結案 生管維護重工工令 結束

  9. C.重工e化規劃流程

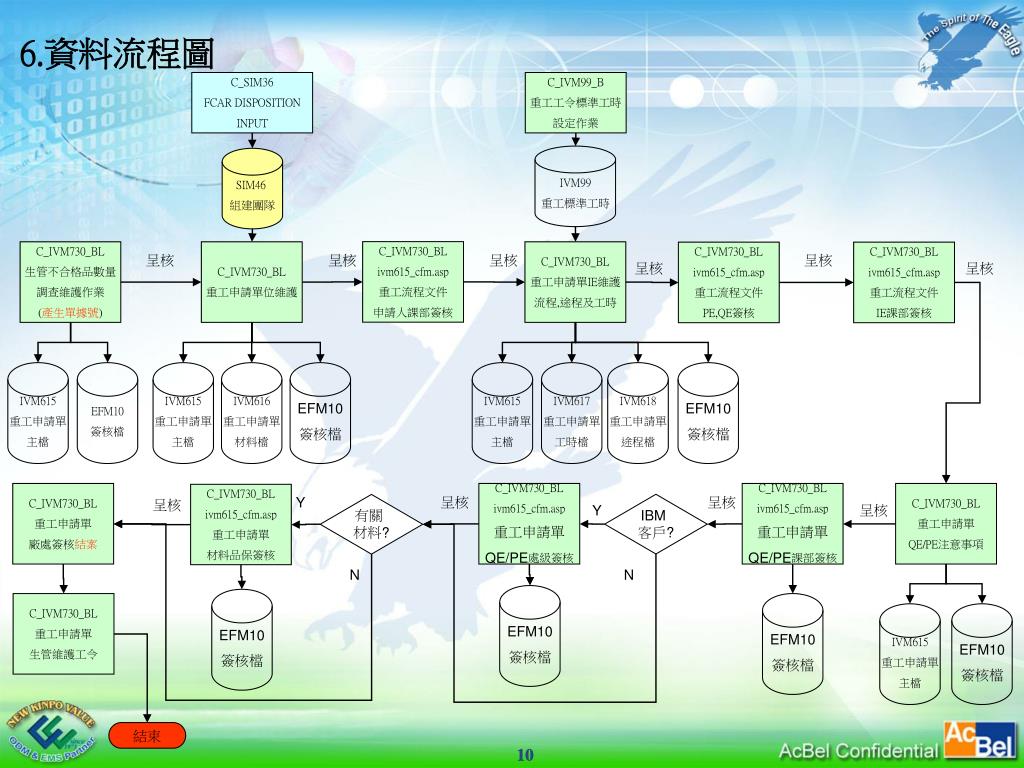

  10. 6.資料流程圖 C_SIM36 FCAR DISPOSITION INPUT C_IVM99_B 重工工令標準工時 設定作業 IVM99 重工標準工時 SIM46 組建團隊 C_IVM730_BL ivm615_cfm.asp 重工流程文件 申請人課部簽核 C_IVM730_BL 生管不合格品數量 調查維護作業 (產生單據號) C_IVM730_BL 重工申請單位維護 C_IVM730_BL 重工申請單IE維護 流程,途程及工時 C_IVM730_BL ivm615_cfm.asp 重工流程文件 PE,QE簽核 C_IVM730_BL ivm615_cfm.asp 重工流程文件 IE課部簽核 呈核 呈核 呈核 呈核 呈核 呈核 IVM615 重工申請單 主檔 EFM10 簽核檔 IVM615 重工申請單 主檔 IVM616 重工申請單 材料檔 EFM10 簽核檔 IVM615 重工申請單 主檔 IVM617 重工申請單 工時檔 IVM618 重工申請單 途程檔 EFM10 簽核檔 C_IVM730_BL 重工申請單 廠處簽核結案 C_IVM730_BL ivm615_cfm.asp 重工申請單 QE/PE處級簽核 C_IVM730_BL ivm615_cfm.asp 重工申請單 QE/PE課部簽核 C_IVM730_BL 重工申請單 QE/PE注意事項 C_IVM730_BL ivm615_cfm.asp 重工申請單 材料品保簽核 Y 呈核 呈核 呈核 IBM 客戶? 有關材料? Y 呈核 N N EFM10 簽核檔 EFM10 簽核檔 C_IVM730_BL 重工申請單 生管維護工令 EFM10 簽核檔 IVM615 重工申請單 主檔 EFM10 簽核檔 結束

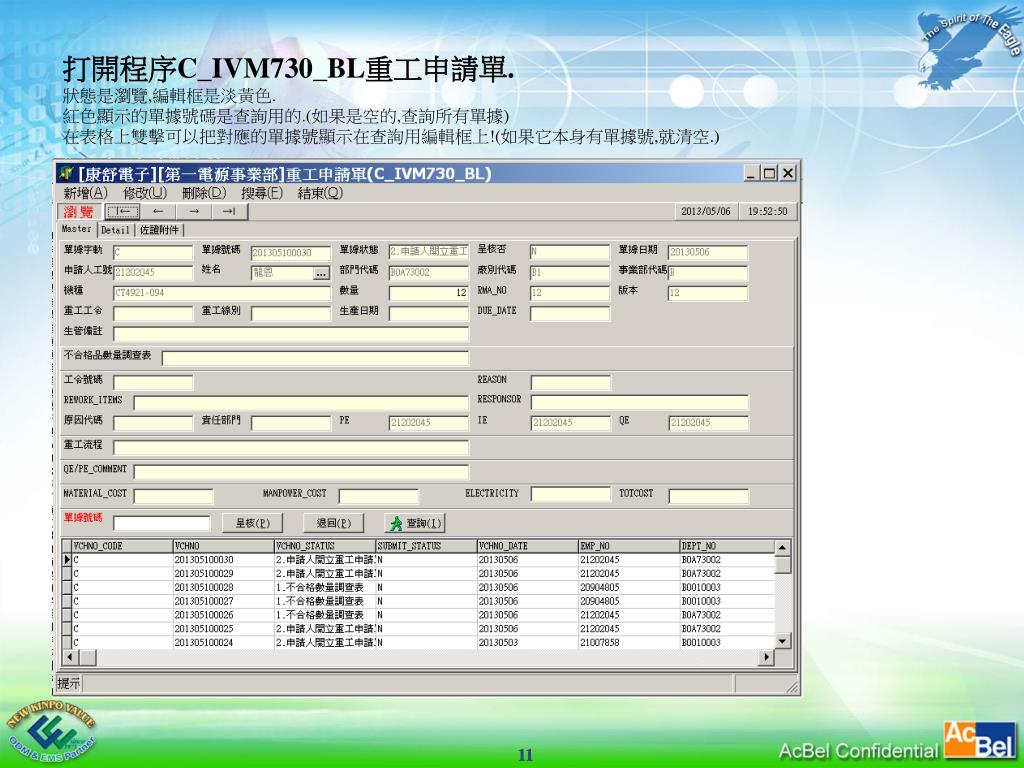

  11. 打開程序C_IVM730_BL重工申請單.狀態是瀏覽,編輯框是淡黃色.紅色顯示的單據號碼是查詢用的.(如果是空的,查詢所有單據)在表格上雙擊可以把對應的單據號顯示在查詢用編輯框上!(如果它本身有單據號,就清空.)打開程序C_IVM730_BL重工申請單.狀態是瀏覽,編輯框是淡黃色.紅色顯示的單據號碼是查詢用的.(如果是空的,查詢所有單據)在表格上雙擊可以把對應的單據號顯示在查詢用編輯框上!(如果它本身有單據號,就清空.)

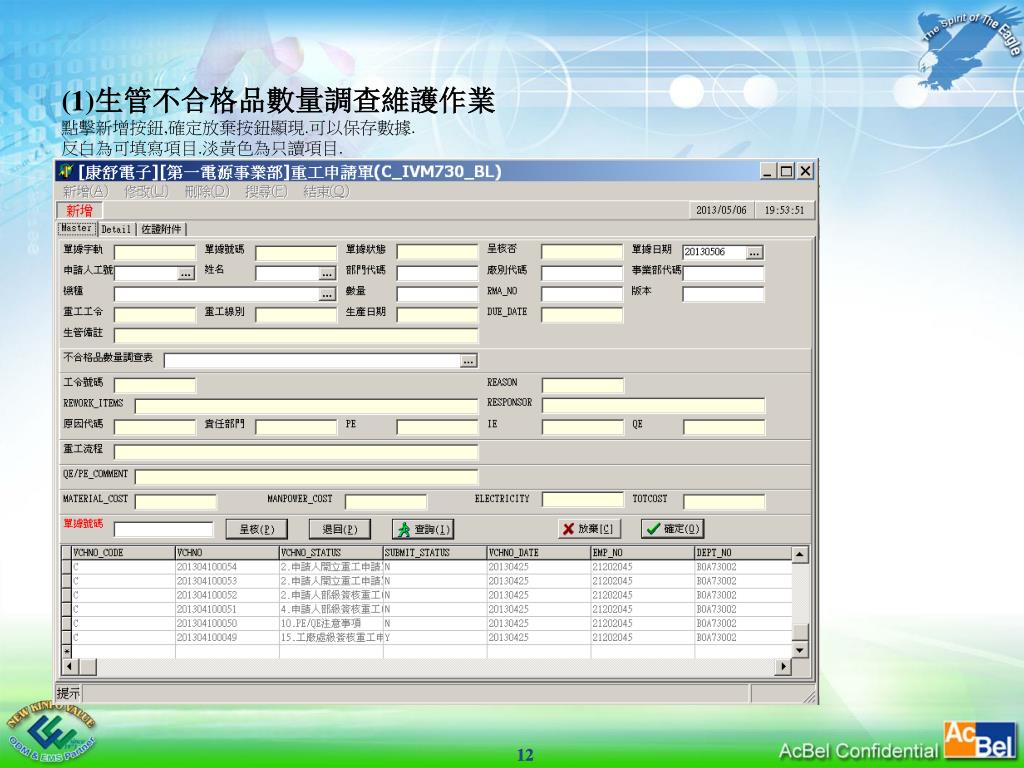

  12. (1)生管不合格品數量調查維護作業點擊新增按鈕,確定放棄按鈕顯現.可以保存數據.反白為可填寫項目.淡黃色為只讀項目.(1)生管不合格品數量調查維護作業點擊新增按鈕,確定放棄按鈕顯現.可以保存數據.反白為可填寫項目.淡黃色為只讀項目.

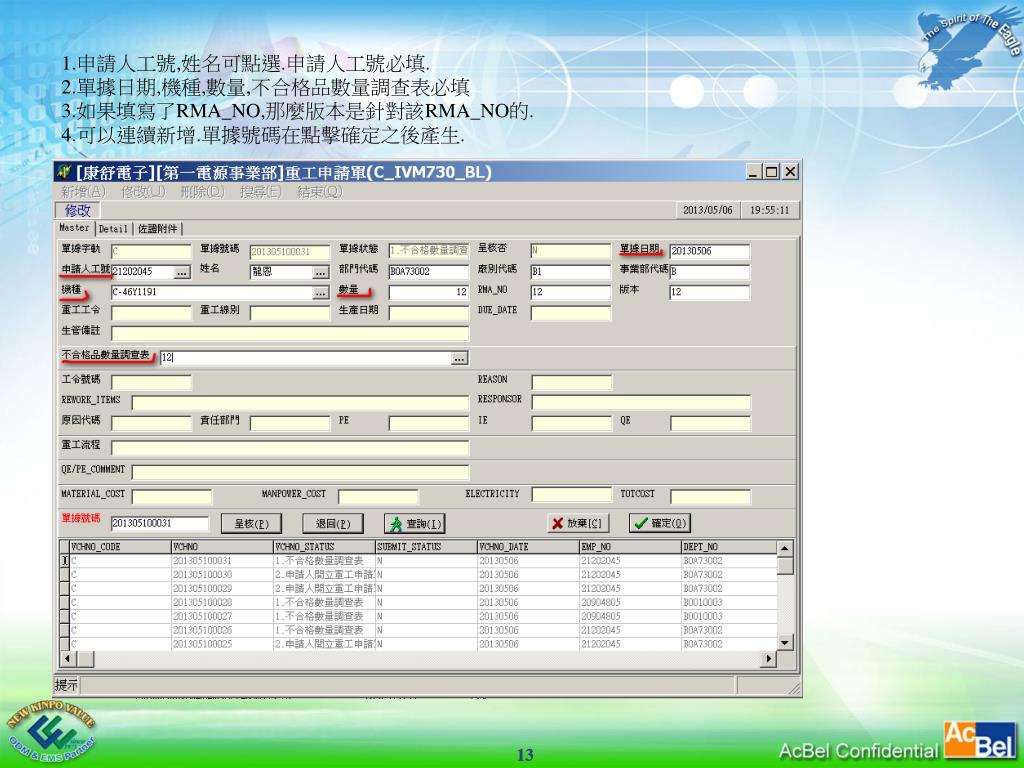

  13. 1.申請人工號,姓名可點選.申請人工號必填.2.單據日期,機種,數量,不合格品數量調查表必填3.如果填寫了RMA_NO,那麼版本是針對該RMA_NO的.4.可以連續新增.單據號碼在點擊確定之後產生.1.申請人工號,姓名可點選.申請人工號必填.2.單據日期,機種,數量,不合格品數量調查表必填3.如果填寫了RMA_NO,那麼版本是針對該RMA_NO的.4.可以連續新增.單據號碼在點擊確定之後產生.

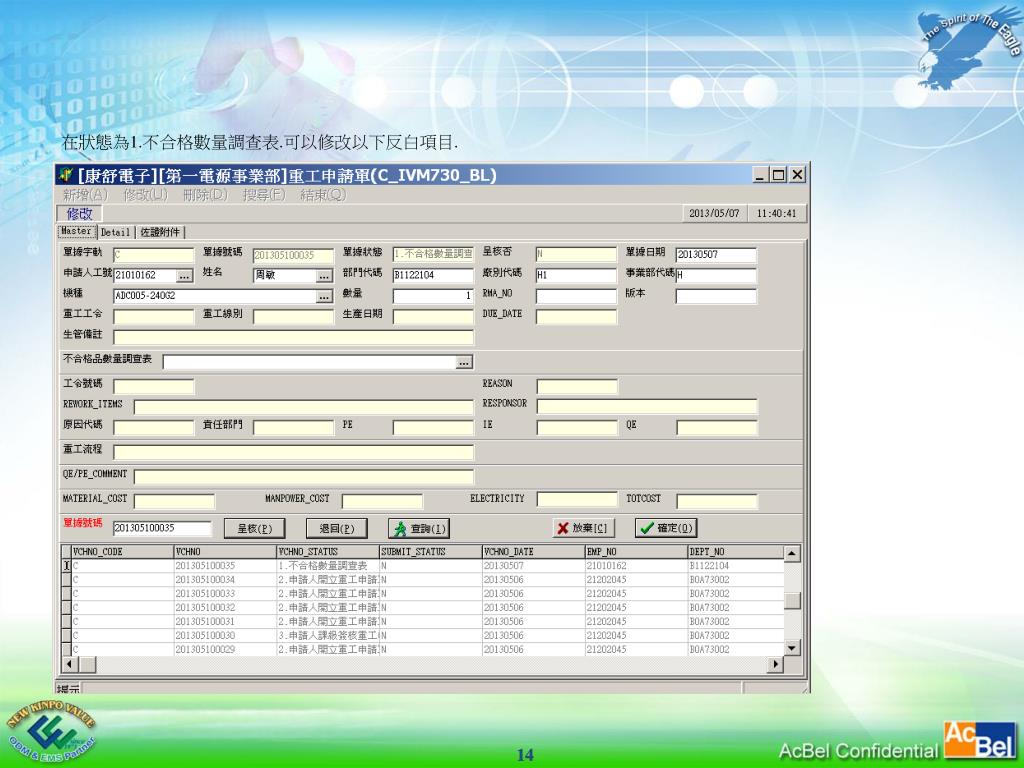

  14. 在狀態為1.不合格數量調查表.可以修改以下反白項目.在狀態為1.不合格數量調查表.可以修改以下反白項目.

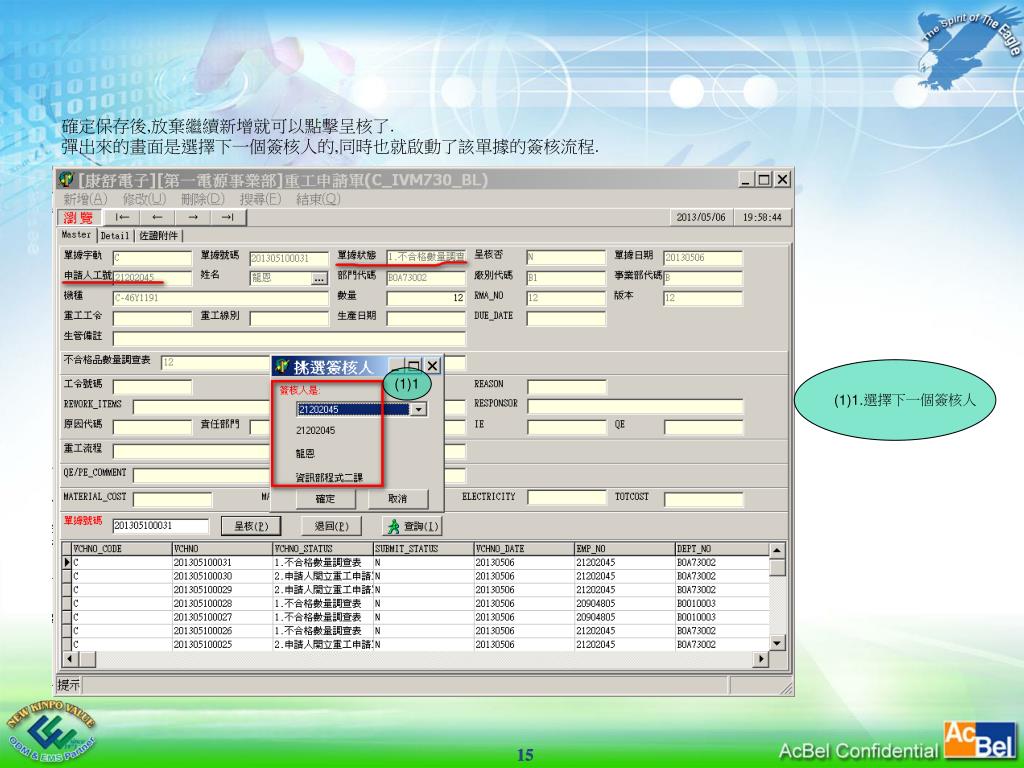

  15. 確定保存後,放棄繼續新增就可以點擊呈核了.彈出來的畫面是選擇下一個簽核人的,同時也就啟動了該單據的簽核流程.確定保存後,放棄繼續新增就可以點擊呈核了.彈出來的畫面是選擇下一個簽核人的,同時也就啟動了該單據的簽核流程. (1)1.選擇下一個簽核人 (1)1

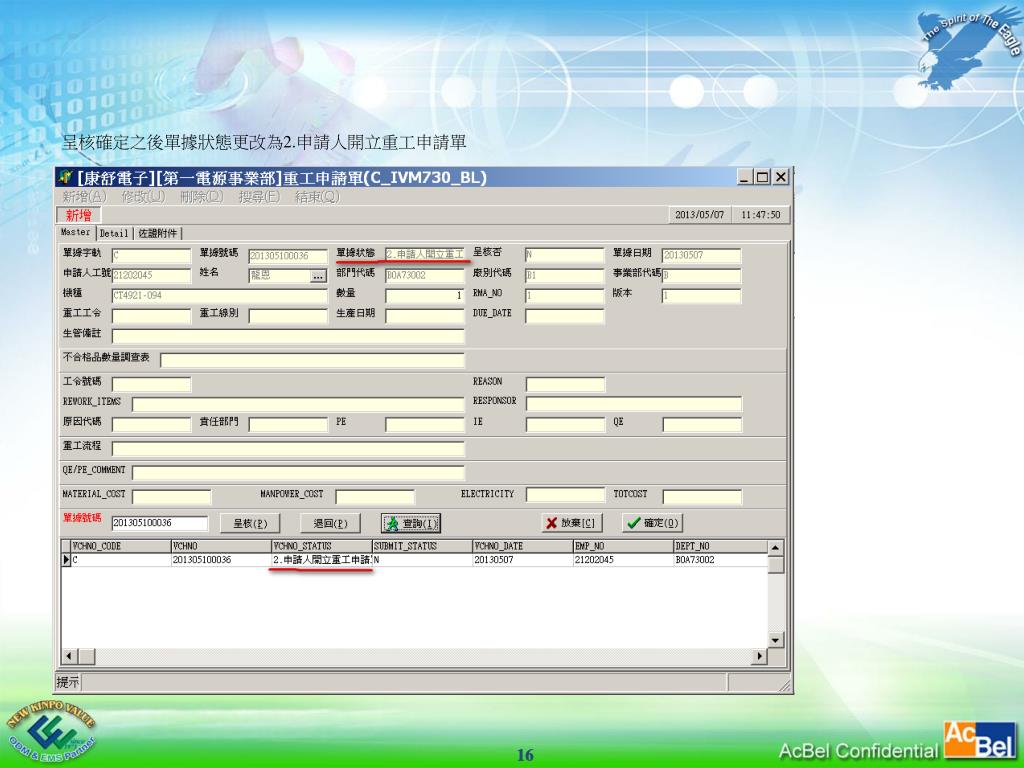

  16. 呈核確定之後單據狀態更改為2.申請人開立重工申請單呈核確定之後單據狀態更改為2.申請人開立重工申請單

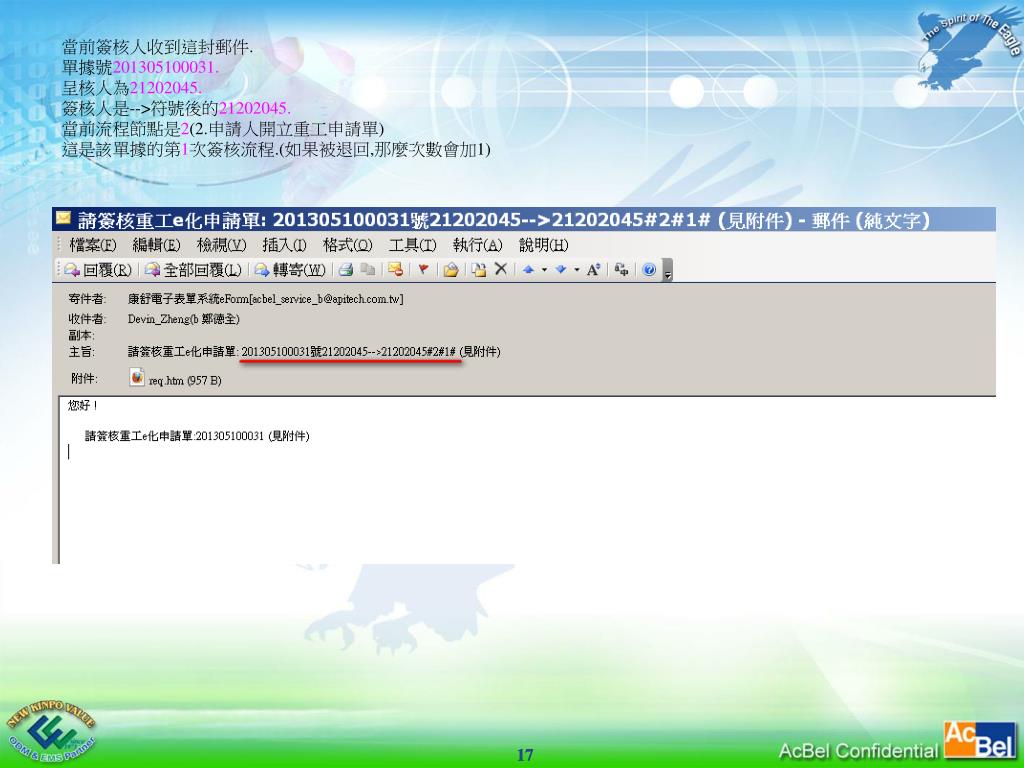

  17. 當前簽核人收到這封郵件.單據號201305100031.呈核人為21202045.簽核人是-->符號後的21202045.當前流程節點是2(2.申請人開立重工申請單)這是該單據的第1次簽核流程.(如果被退回,那麼次數會加1)當前簽核人收到這封郵件.單據號201305100031.呈核人為21202045.簽核人是-->符號後的21202045.當前流程節點是2(2.申請人開立重工申請單)這是該單據的第1次簽核流程.(如果被退回,那麼次數會加1)

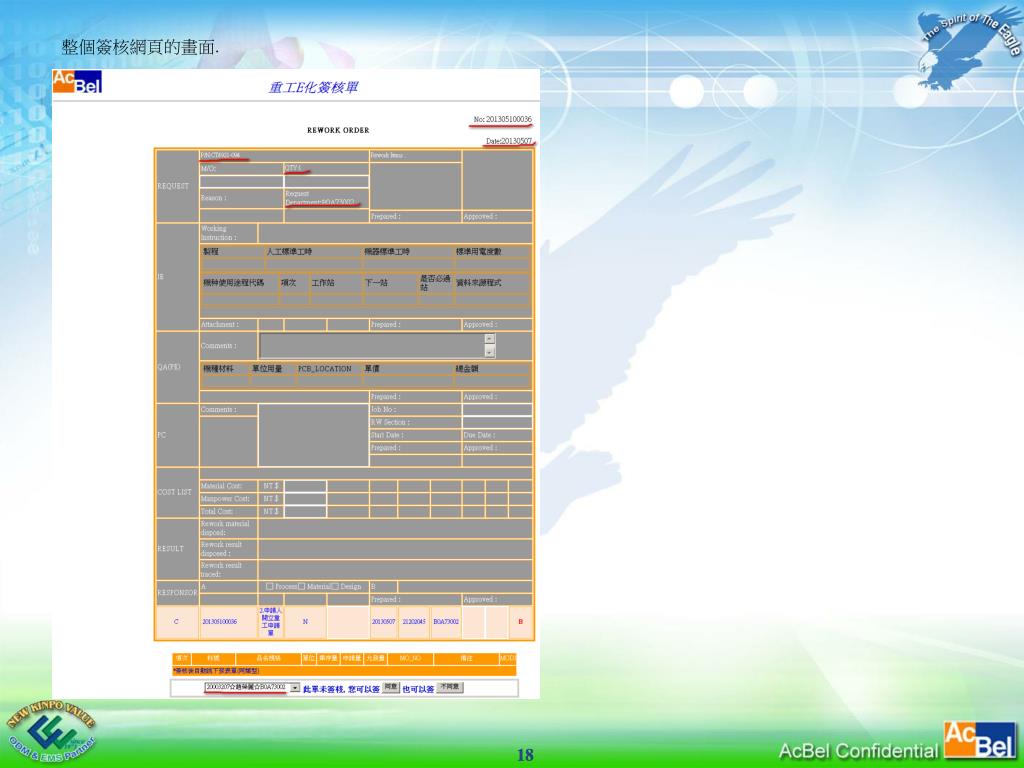

  18. 整個簽核網頁的畫面.

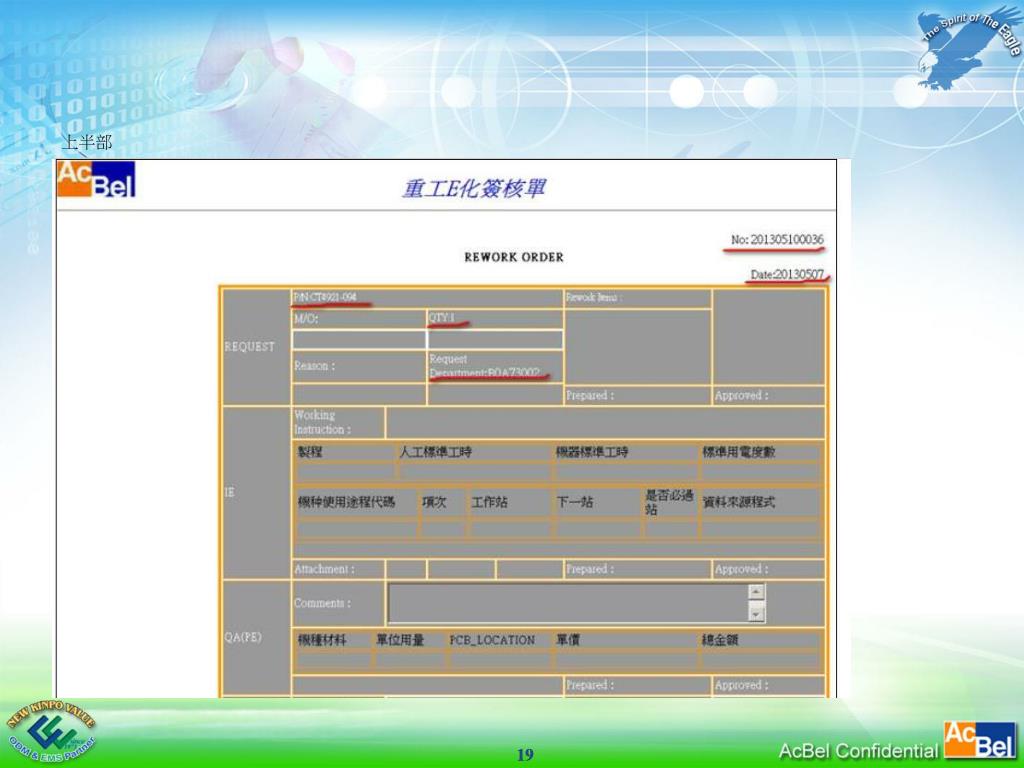

  19. 上半部

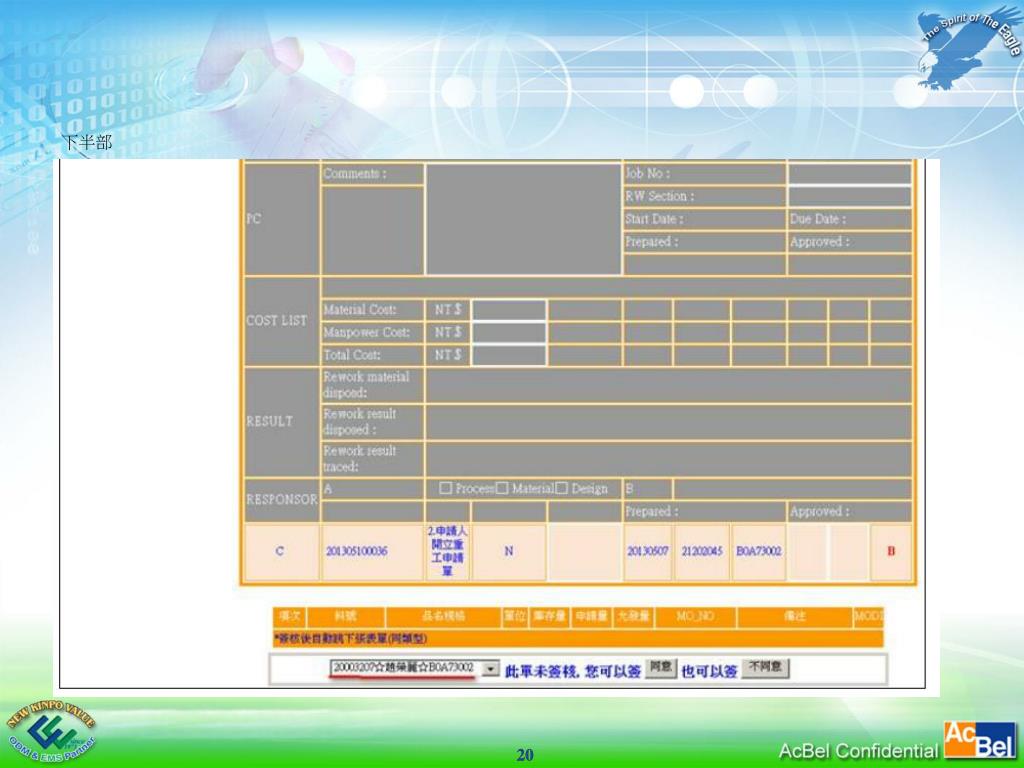

  20. 下半部

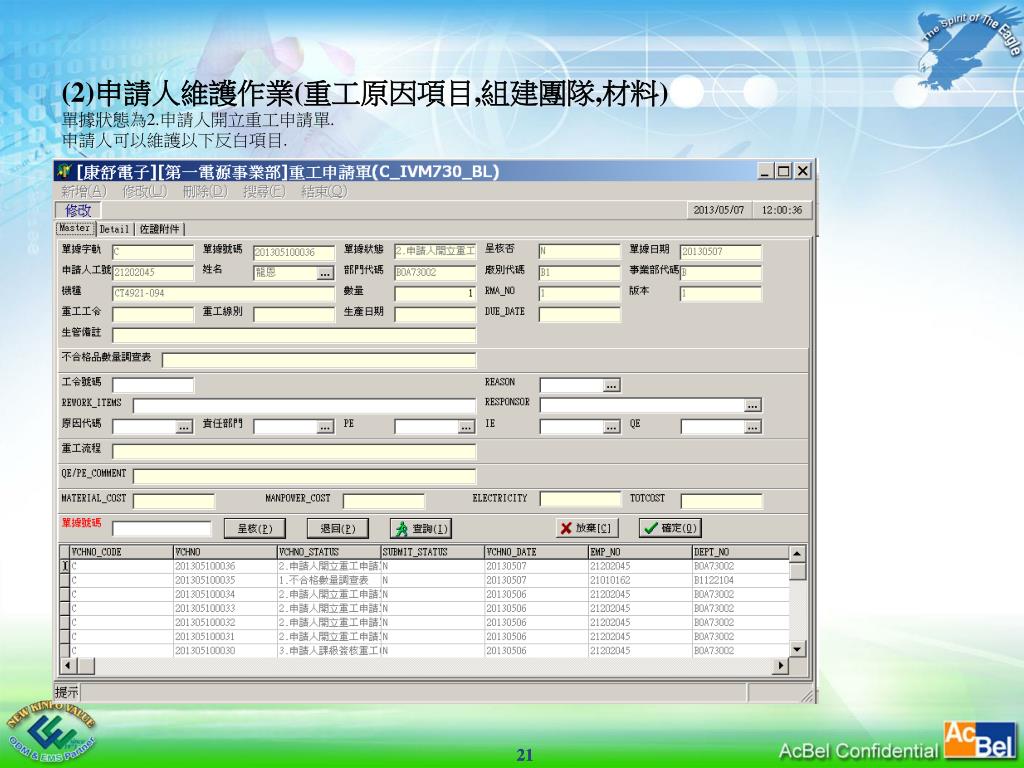

  21. (2)申請人維護作業(重工原因項目,組建團隊,材料)單據狀態為2.申請人開立重工申請單.申請人可以維護以下反白項目.(2)申請人維護作業(重工原因項目,組建團隊,材料)單據狀態為2.申請人開立重工申請單.申請人可以維護以下反白項目.

  22. 申請人必須是PE/QE中的一位.

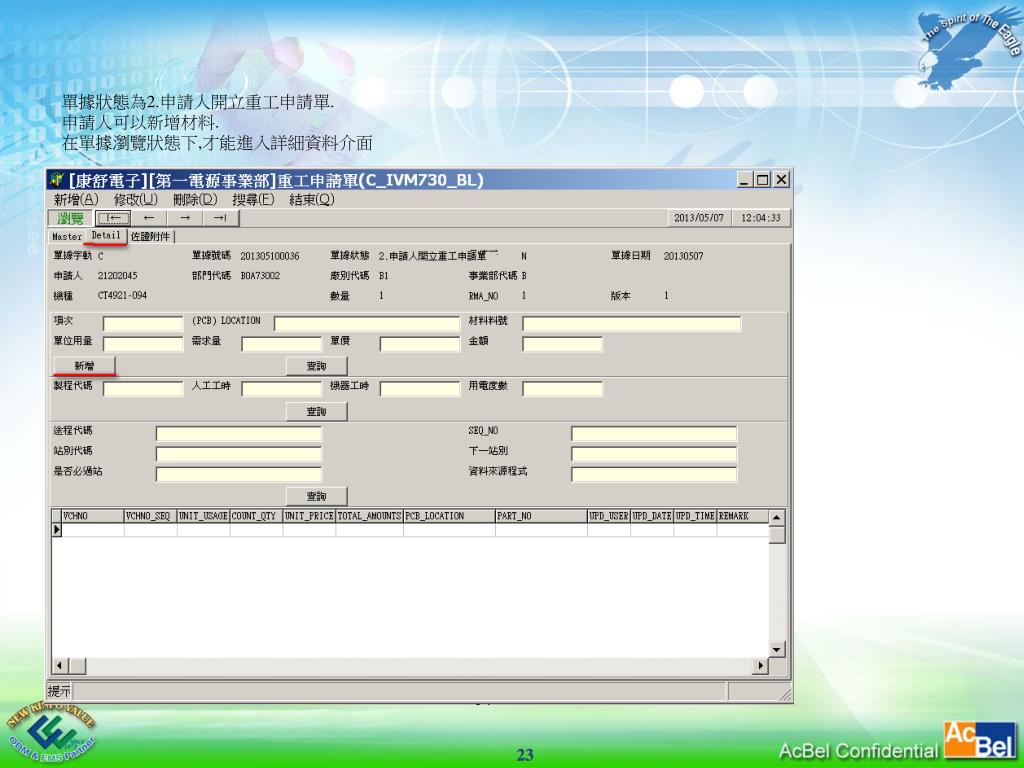

  23. 單據狀態為2.申請人開立重工申請單.申請人可以新增材料.在單據瀏覽狀態下,才能進入詳細資料介面單據狀態為2.申請人開立重工申請單.申請人可以新增材料.在單據瀏覽狀態下,才能進入詳細資料介面

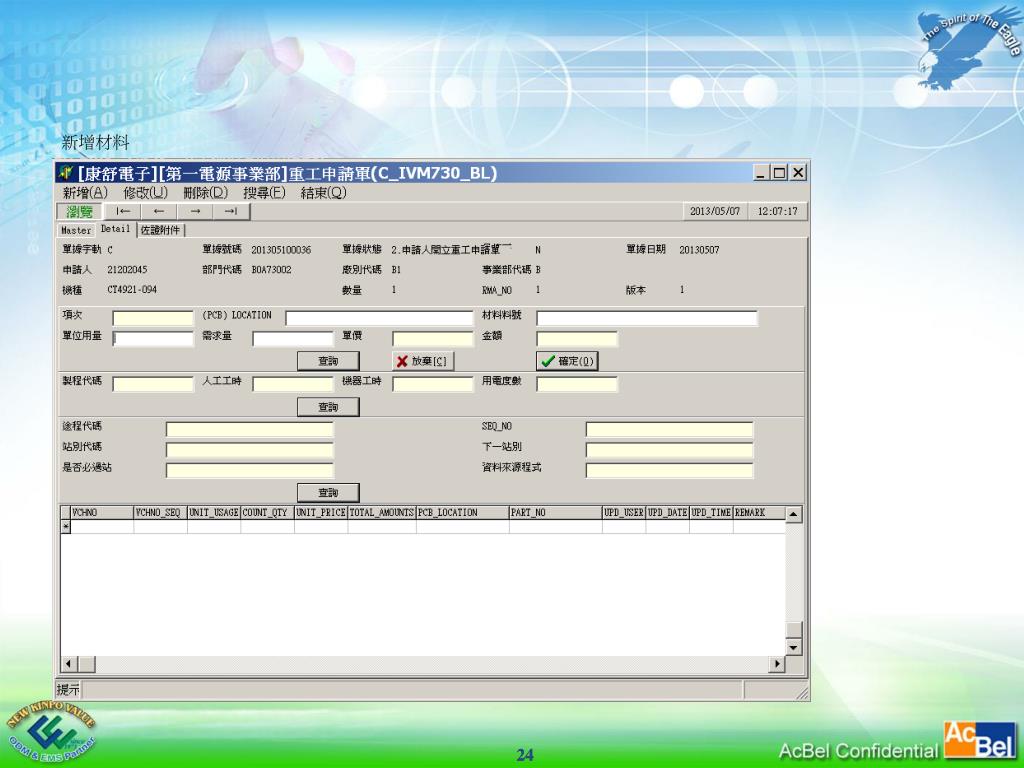

  24. 新增材料

  25. 修改材料

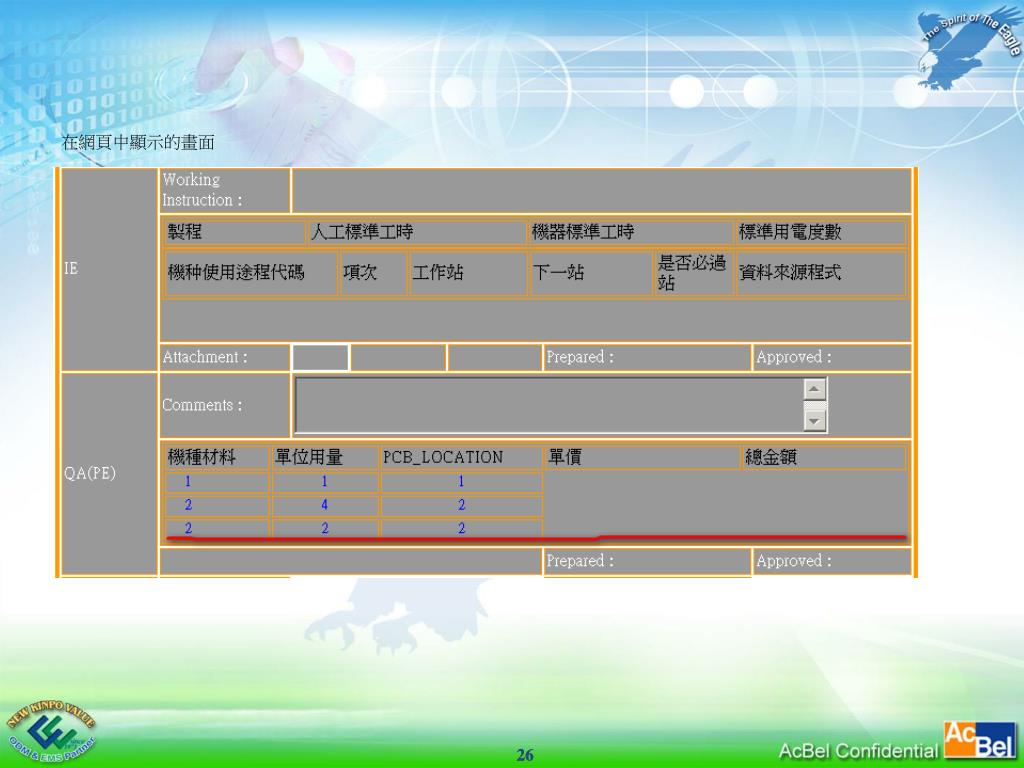

  26. 在網頁中顯示的畫面

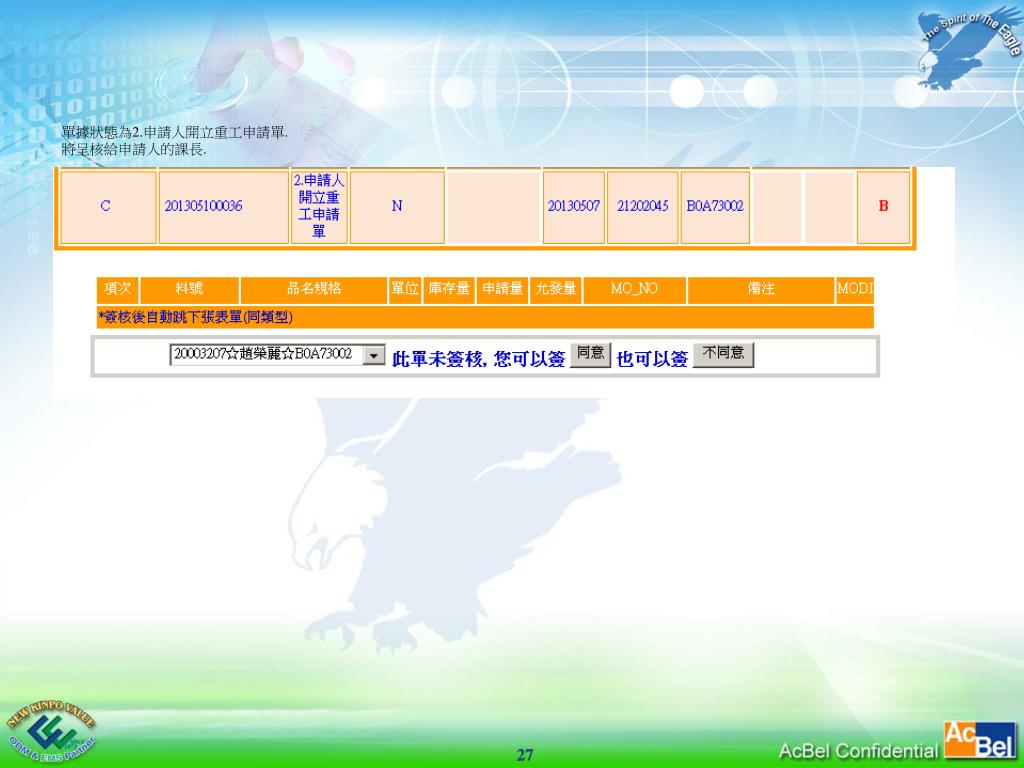

  27. 單據狀態為2.申請人開立重工申請單.將呈核給申請人的課長.單據狀態為2.申請人開立重工申請單.將呈核給申請人的課長.

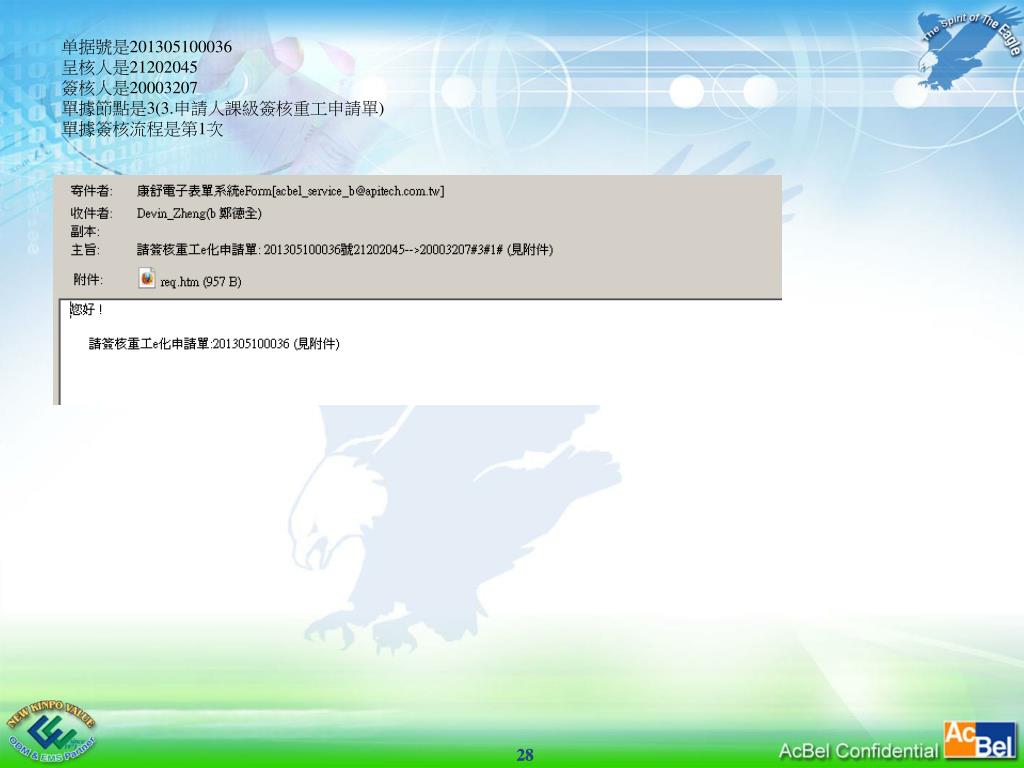

  28. 单据號是201305100036呈核人是21202045簽核人是20003207單據節點是3(3.申請人課級簽核重工申請單)單據簽核流程是第1次单据號是201305100036呈核人是21202045簽核人是20003207單據節點是3(3.申請人課級簽核重工申請單)單據簽核流程是第1次

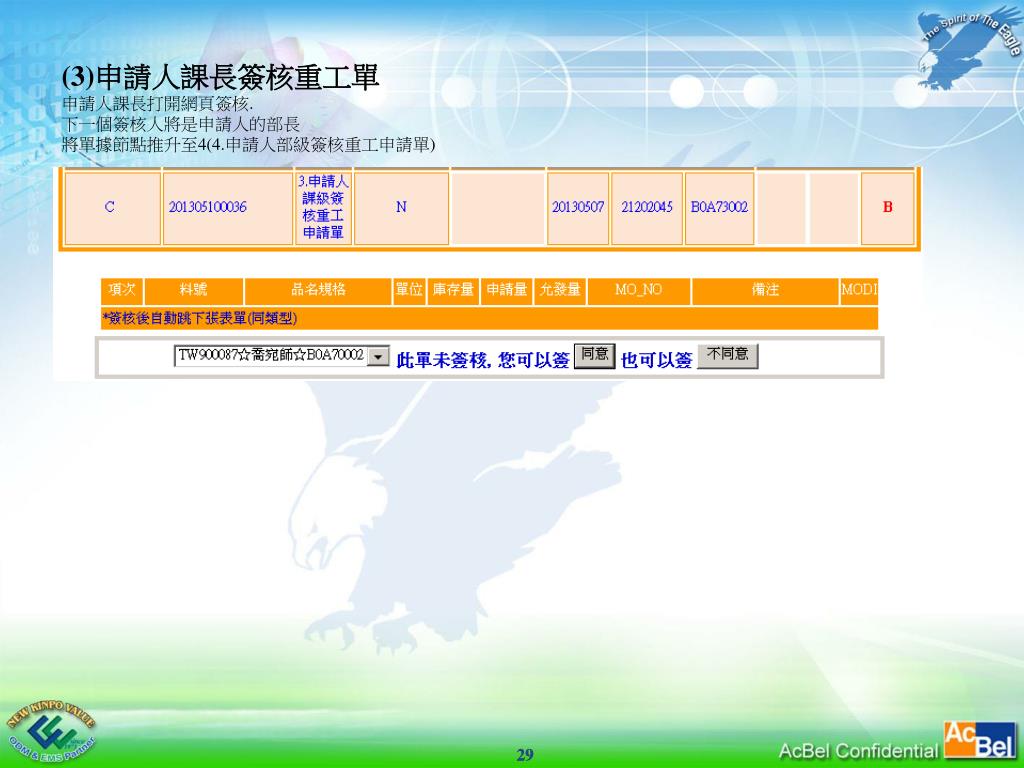

  29. (3)申請人課長簽核重工單申請人課長打開網頁簽核.下一個簽核人將是申請人的部長將單據節點推升至4(4.申請人部級簽核重工申請單)(3)申請人課長簽核重工單申請人課長打開網頁簽核.下一個簽核人將是申請人的部長將單據節點推升至4(4.申請人部級簽核重工申請單)

  30. 申請人部長收到的郵件模樣

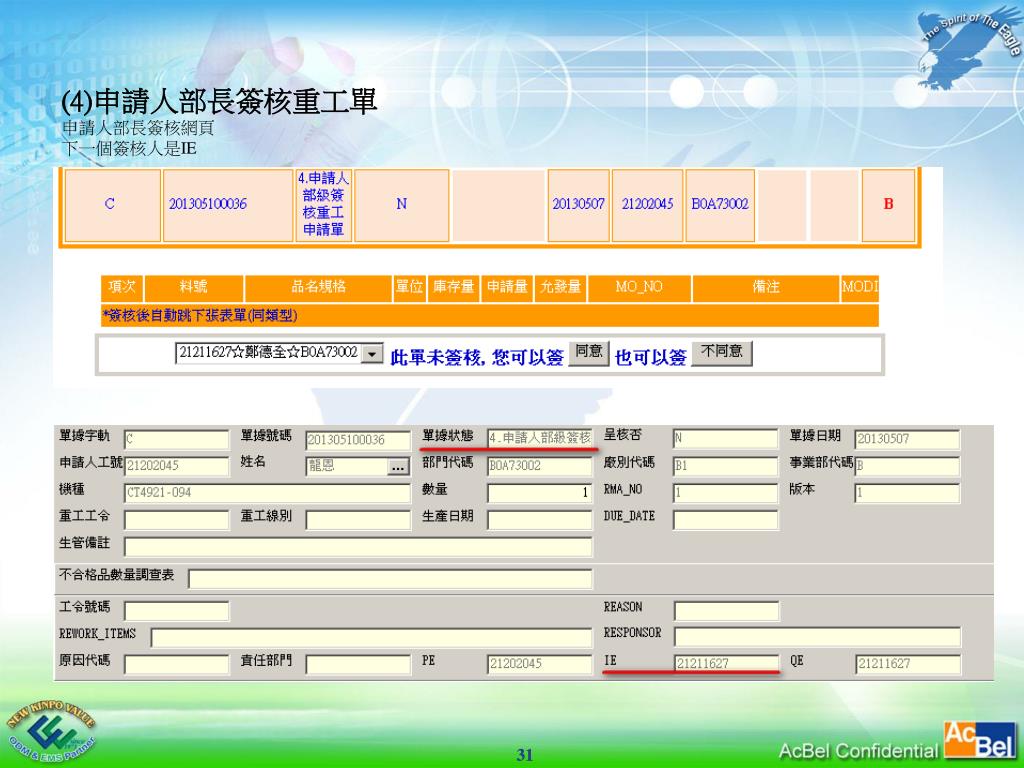

  31. (4)申請人部長簽核重工單申請人部長簽核網頁下一個簽核人是IE(4)申請人部長簽核重工單申請人部長簽核網頁下一個簽核人是IE

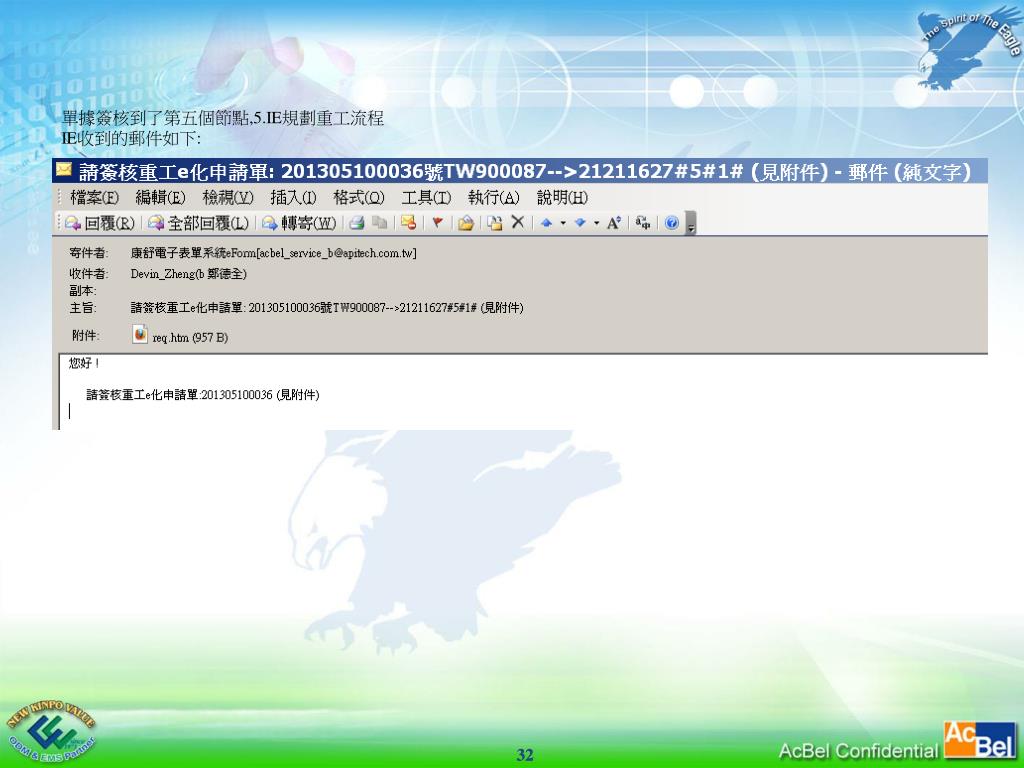

  32. 單據簽核到了第五個節點,5.IE規劃重工流程IE收到的郵件如下:單據簽核到了第五個節點,5.IE規劃重工流程IE收到的郵件如下:

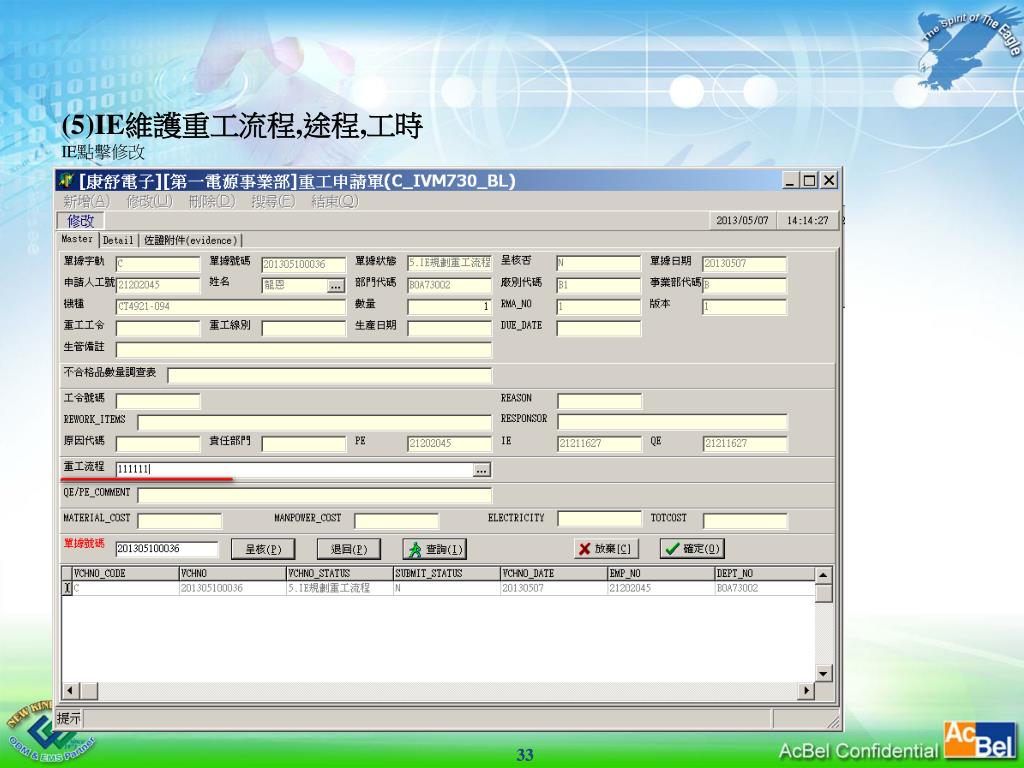

  33. (5)IE維護重工流程,途程,工時IE點擊修改

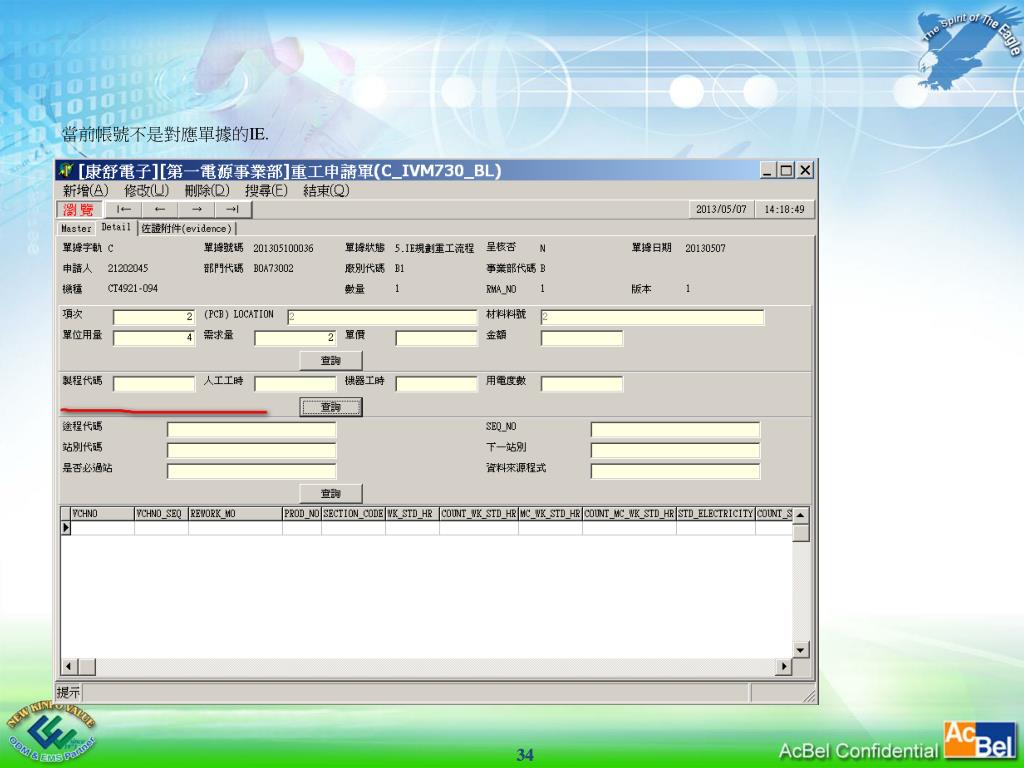

  34. 當前帳號不是對應單據的IE.

  35. 操作員就是對應IE進入該畫面,可以新增工時,新增途程.操作員就是對應IE進入該畫面,可以新增工時,新增途程.

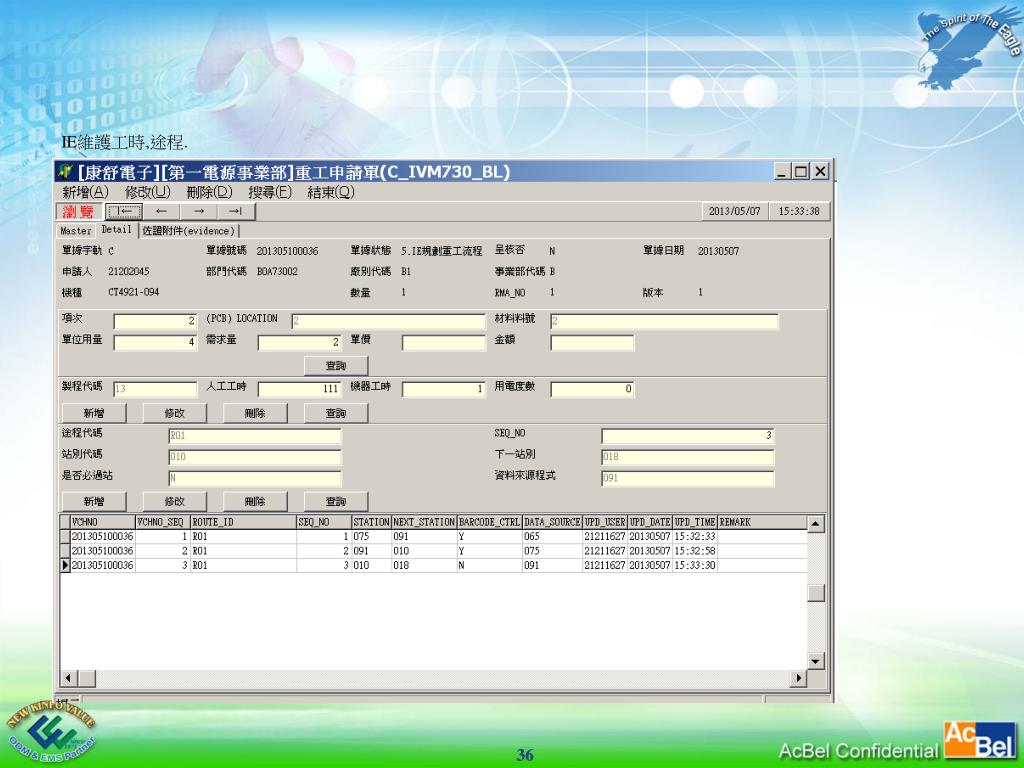

  36. IE維護工時,途程.

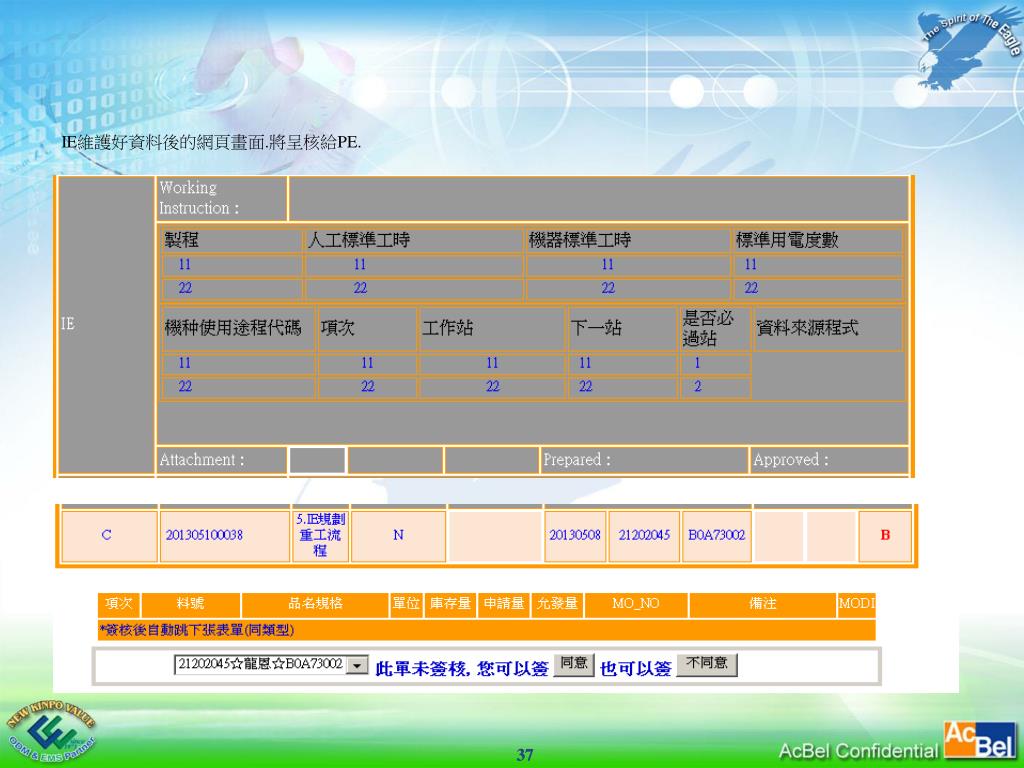

  37. IE維護好資料後的網頁畫面.將呈核給PE.

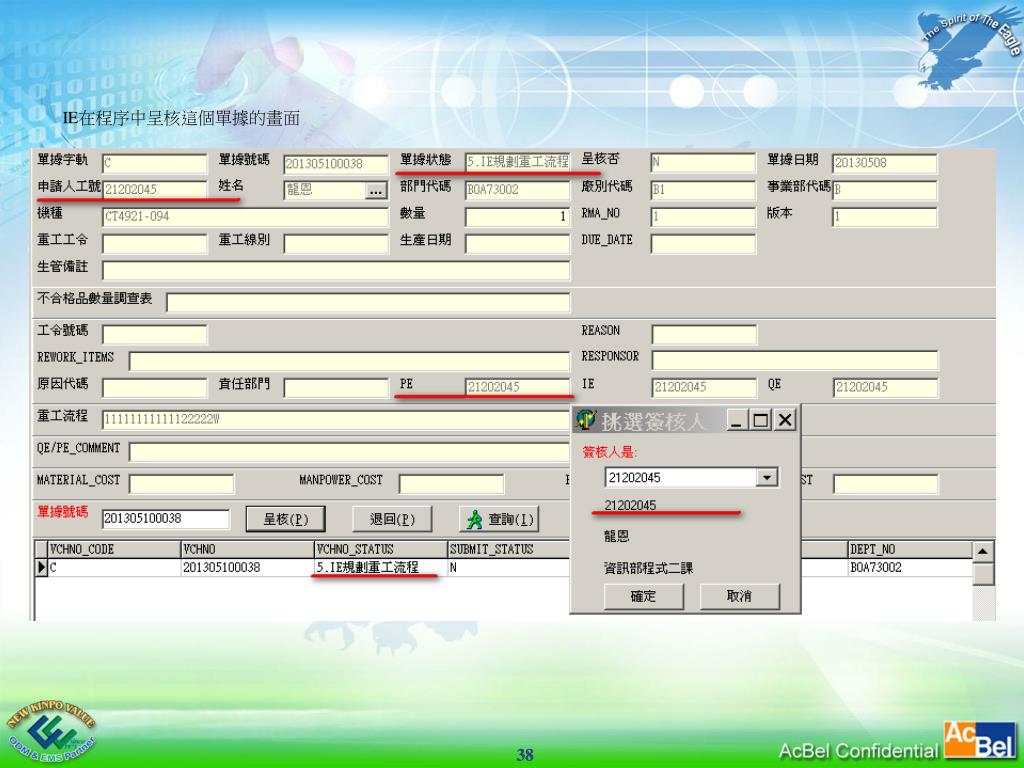

  38. IE在程序中呈核這個單據的畫面

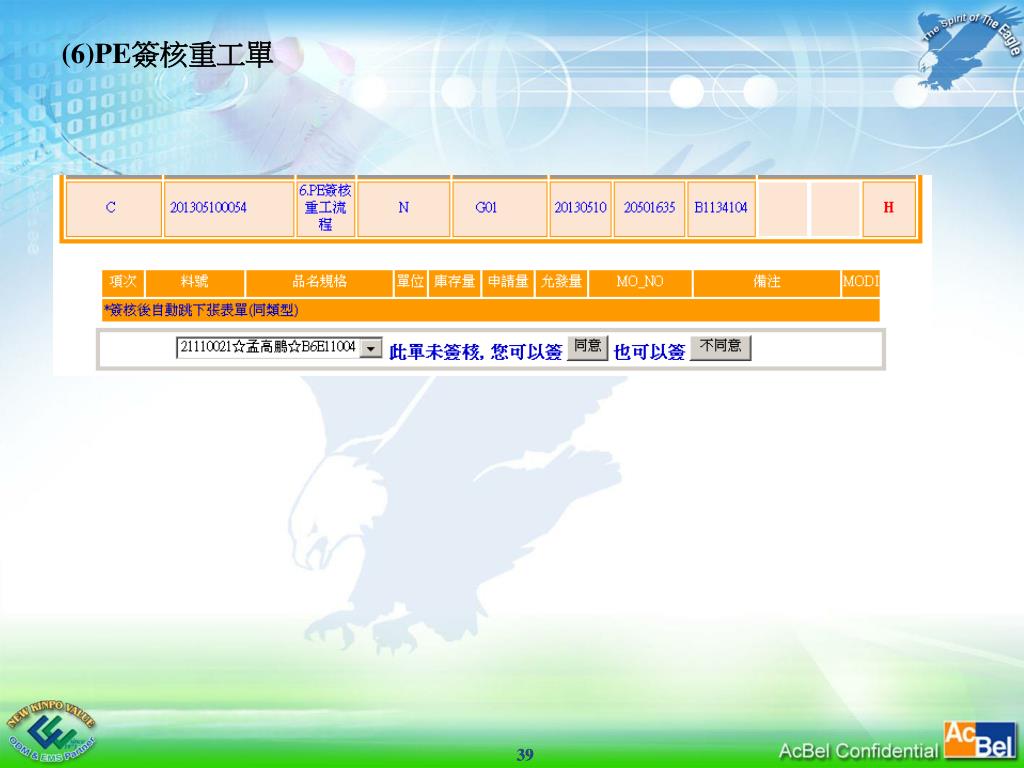

  39. (6)PE簽核重工單

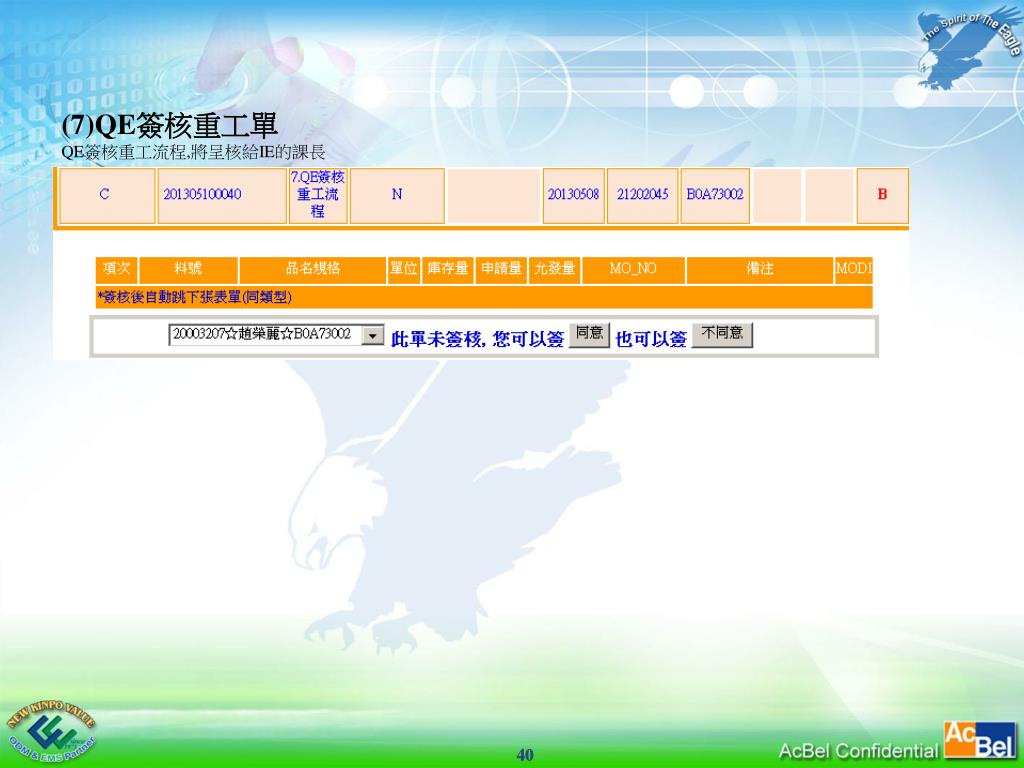

  40. (7)QE簽核重工單QE簽核重工流程,將呈核給IE的課長(7)QE簽核重工單QE簽核重工流程,將呈核給IE的課長

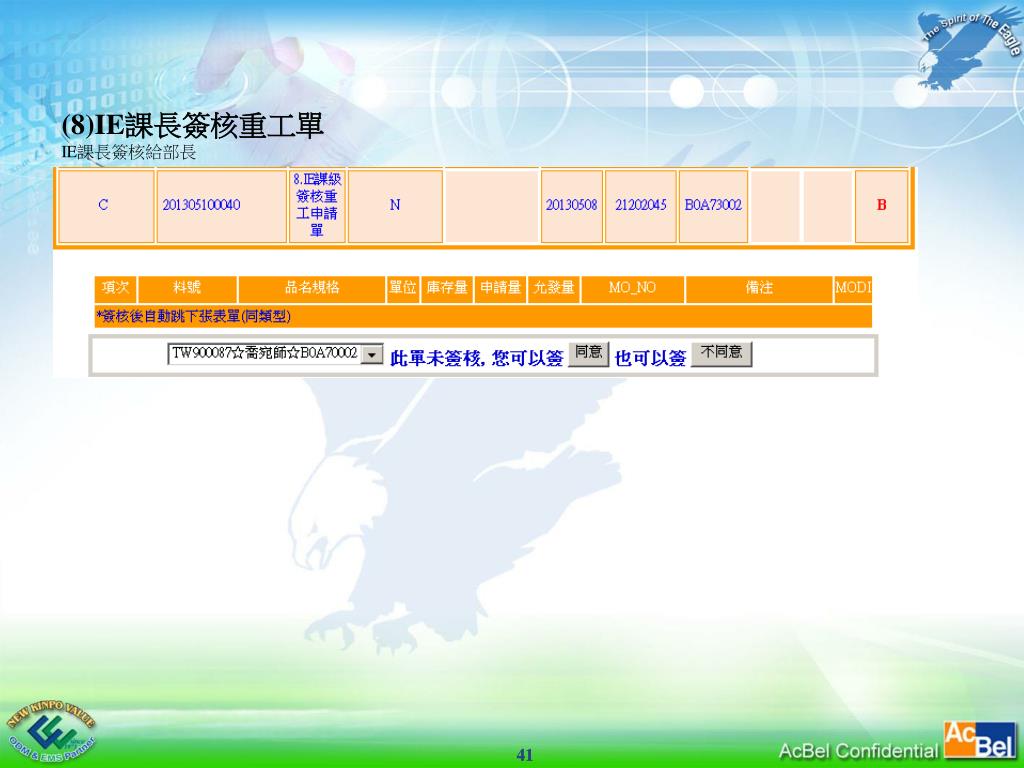

  41. (8)IE課長簽核重工單IE課長簽核給部長

  42. (9)IE部長簽核重工單IE部長簽核後轉到QE注意事項(9)IE部長簽核重工單IE部長簽核後轉到QE注意事項

  43. (10)QE維護注意事項QE可以修改注意事項,可以呈核給QE課長.(10)QE維護注意事項QE可以修改注意事項,可以呈核給QE課長.

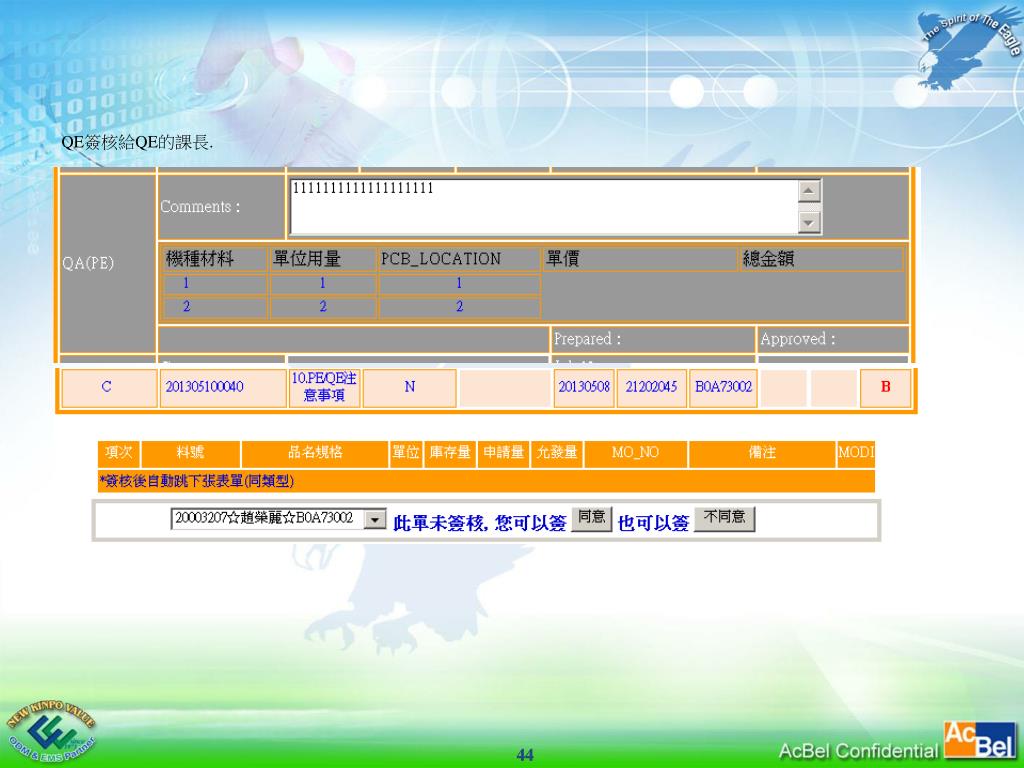

  44. QE簽核給QE的課長.

  45. (11)QE課長簽核重工單QE課長呈核給部長.

  46. (12)QE部長簽核重工單QE部長簽核給QE處長.

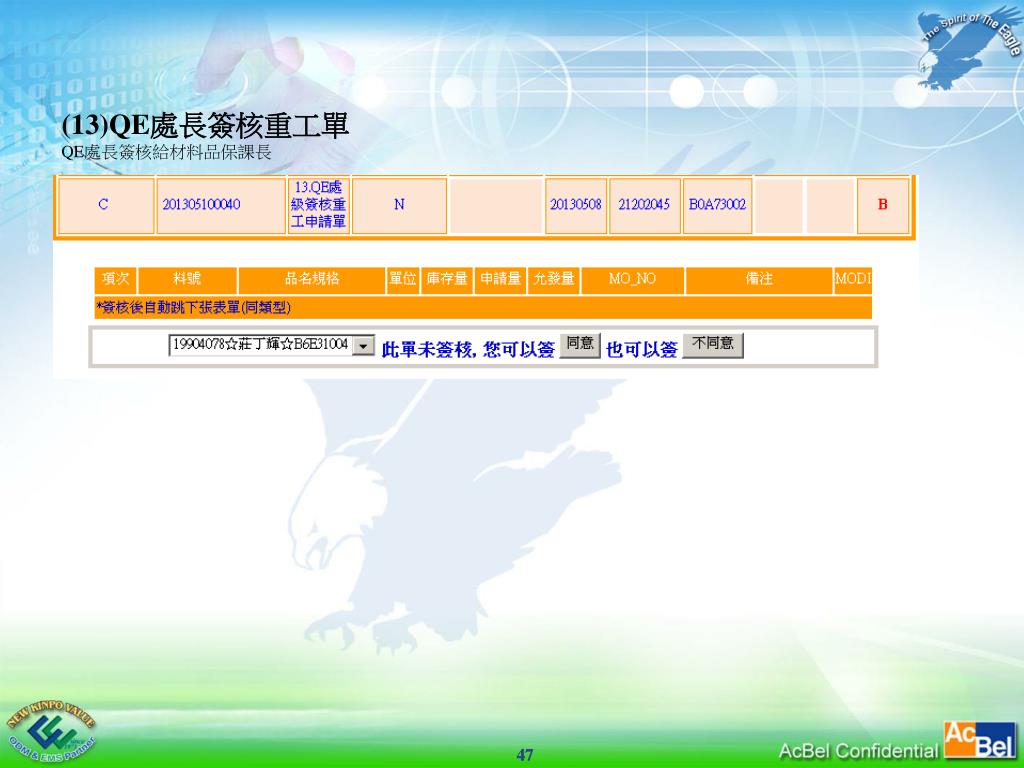

  47. (13)QE處長簽核重工單QE處長簽核給材料品保課長(13)QE處長簽核重工單QE處長簽核給材料品保課長

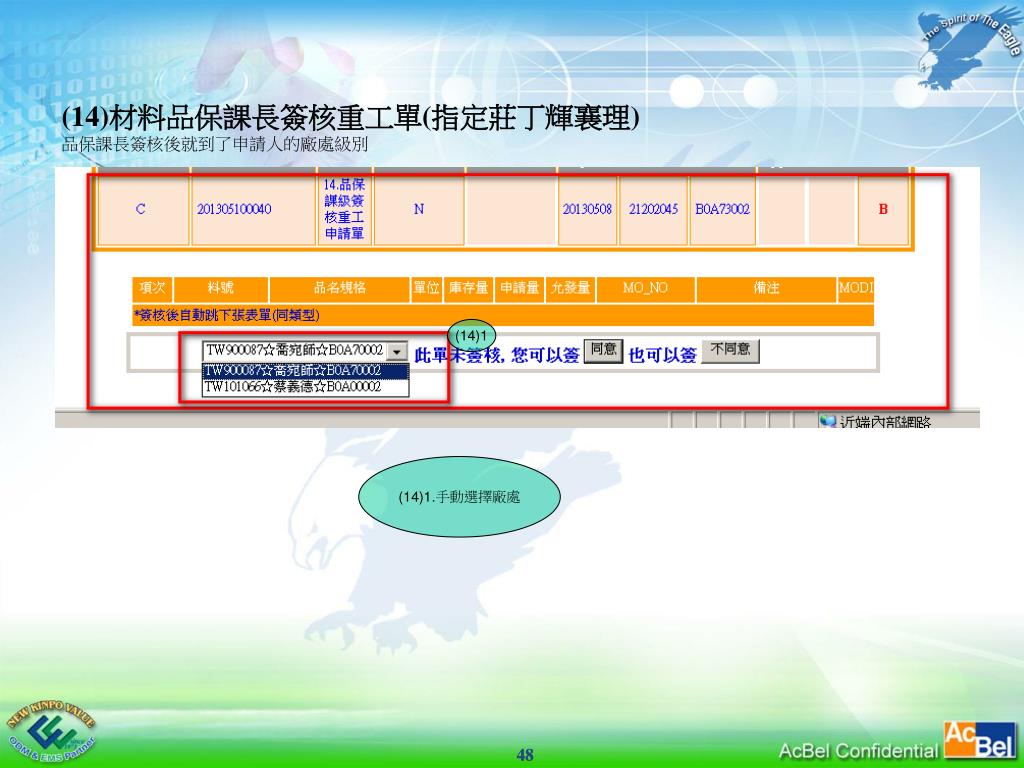

  48. (14)材料品保課長簽核重工單(指定莊丁輝襄理)品保課長簽核後就到了申請人的廠處級別(14)材料品保課長簽核重工單(指定莊丁輝襄理)品保課長簽核後就到了申請人的廠處級別 (14)1 (14)1.手動選擇廠處

  49. (15)廠處級簽核結案

  50. (16)生管維護重工工令在單據狀態15(15.工廠處級簽核重工申請單),如果廠處級同意了.呈核否為Y,單據的創建人(生管)可以維護重工工令.(16)生管維護重工工令在單據狀態15(15.工廠處級簽核重工申請單),如果廠處級同意了.呈核否為Y,單據的創建人(生管)可以維護重工工令.
