MĚŘENÍ VÝKONU STEJNOSMĚRNÉHO PROUDU

1. ELEKTROTECHNICKÁ MĚŘENÍ MĚŘENÍ VÝKONU STEJNOSMĚRNÉHO PROUDU Ing. Petr Hanáček www.zlinskedumy.cz

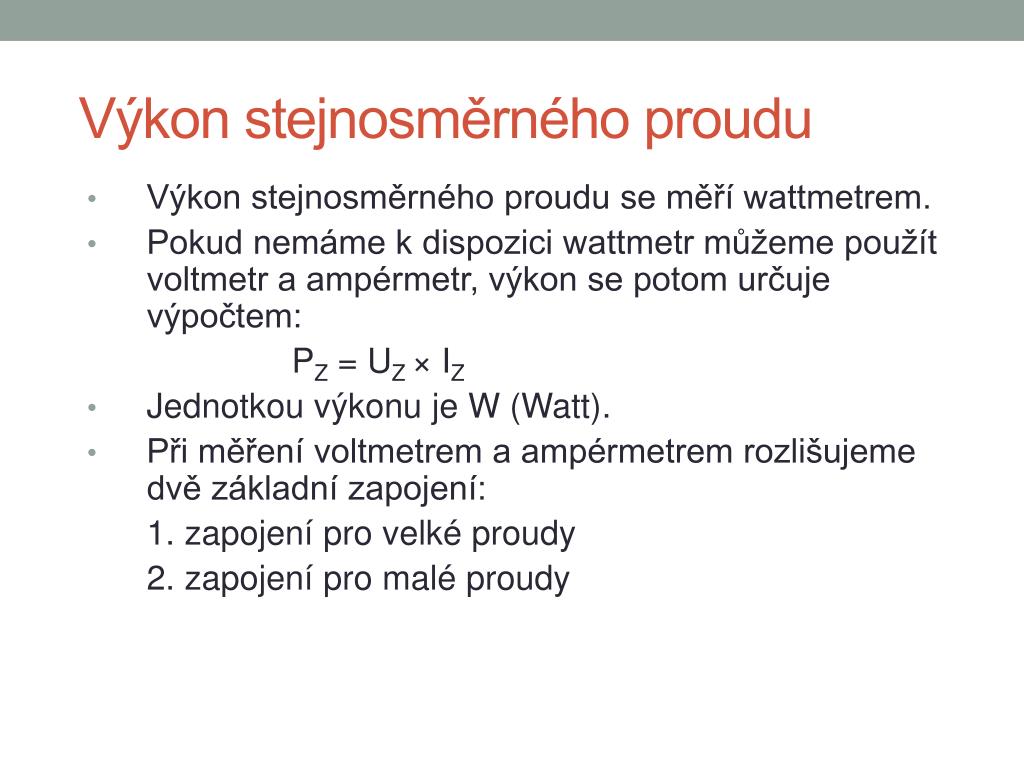

3. Výkon stejnosměrného proudu • Výkon stejnosměrného proudu se měří wattmetrem. • Pokud nemáme k dispozici wattmetr můžeme použít voltmetr a ampérmetr, výkon se potom určuje výpočtem: PZ = UZ × IZ • Jednotkou výkonu je W (Watt). • Při měření voltmetrem a ampérmetrem rozlišujeme dvě základní zapojení: 1. zapojení pro velké proudy 2. zapojení pro malé proudy

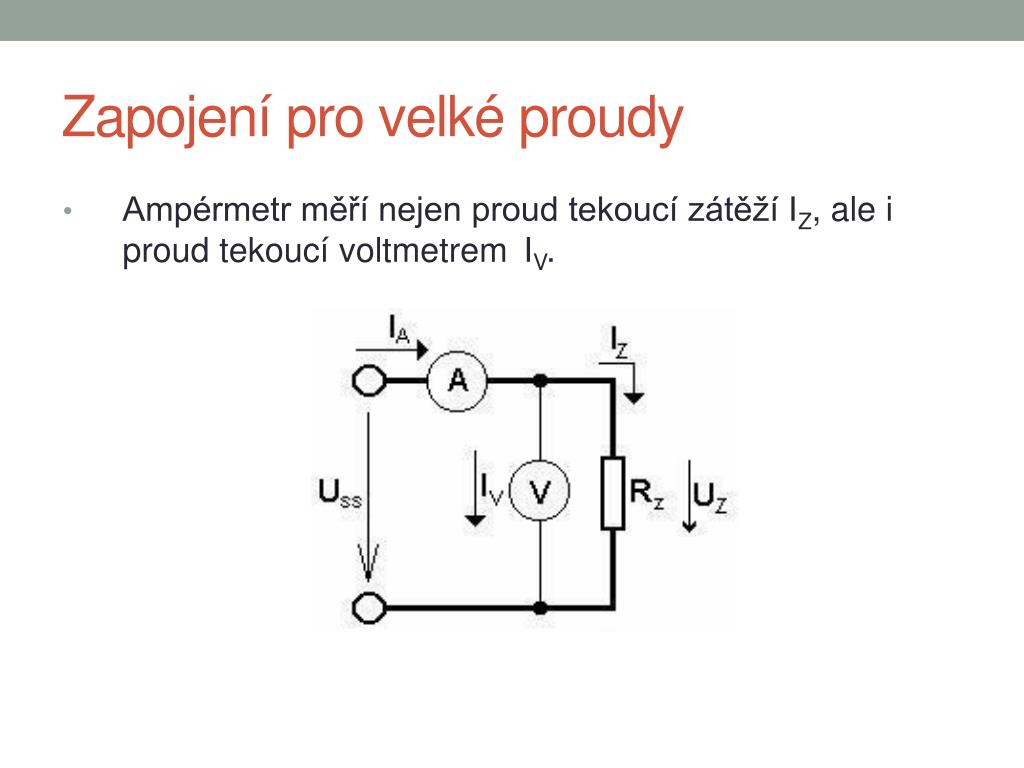

4. Zapojení pro velké proudy • Ampérmetr měří nejen proud tekoucí zátěží IZ, ale i proud tekoucí voltmetrem IV.

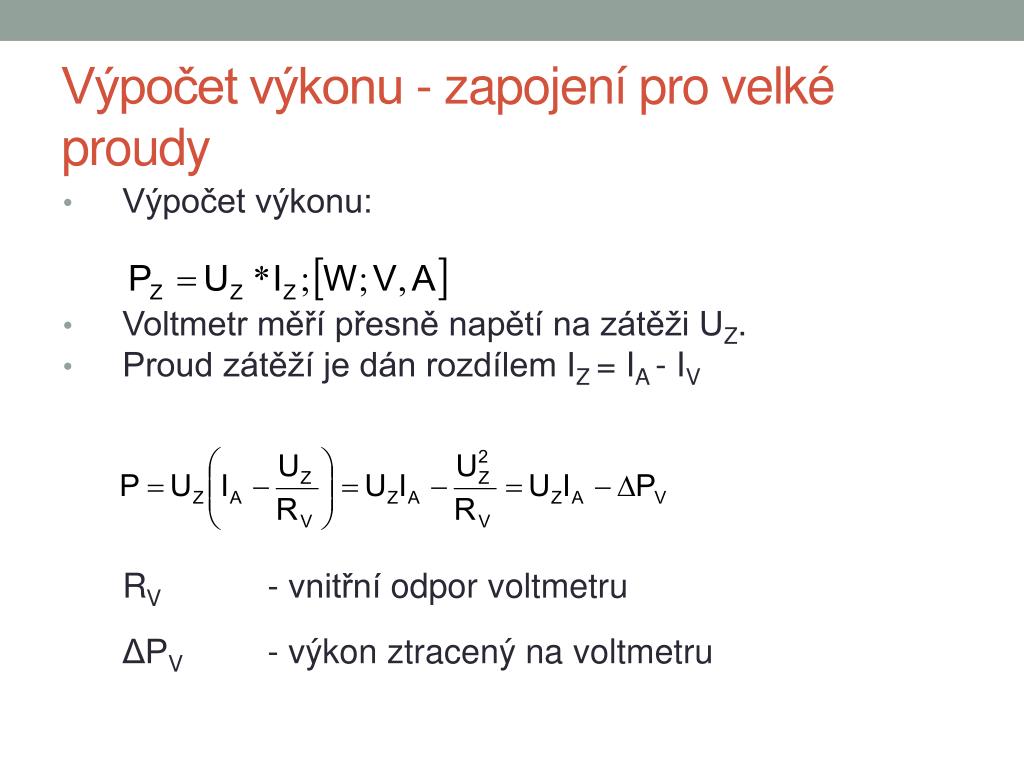

5. Výpočet výkonu - zapojení pro velké proudy • Výpočet výkonu: • Voltmetr měří přesně napětí na zátěži UZ. • Proud zátěží je dán rozdílem IZ = IA - IV RV - vnitřní odpor voltmetru ΔPV - výkon ztracený na voltmetru

6. Zapojení pro malé proudy • Voltmetr měří nejen úbytek napětí na zátěži UZ, ale i úbytek napětí na ampérmetru UA.

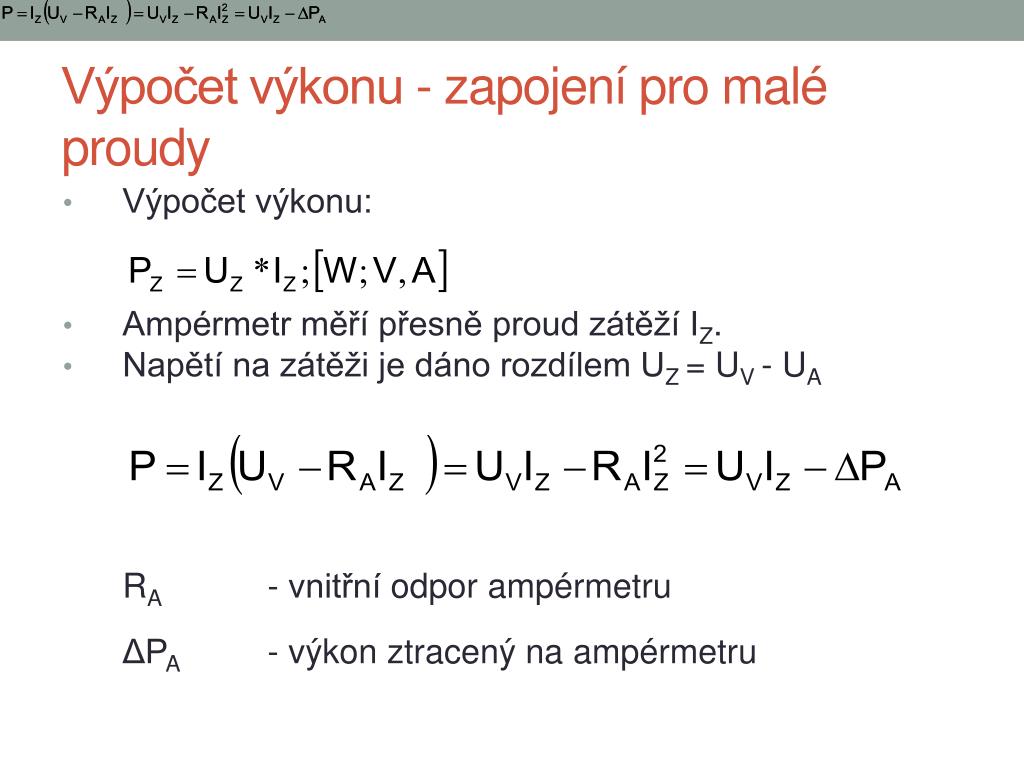

7. Výpočet výkonu - zapojení pro malé proudy • Výpočet výkonu: • Ampérmetr měří přesně proud zátěží IZ. • Napětí na zátěži je dáno rozdílem UZ = UV - UA RA - vnitřní odpor ampérmetru ΔPA - výkon ztracený na ampérmetru

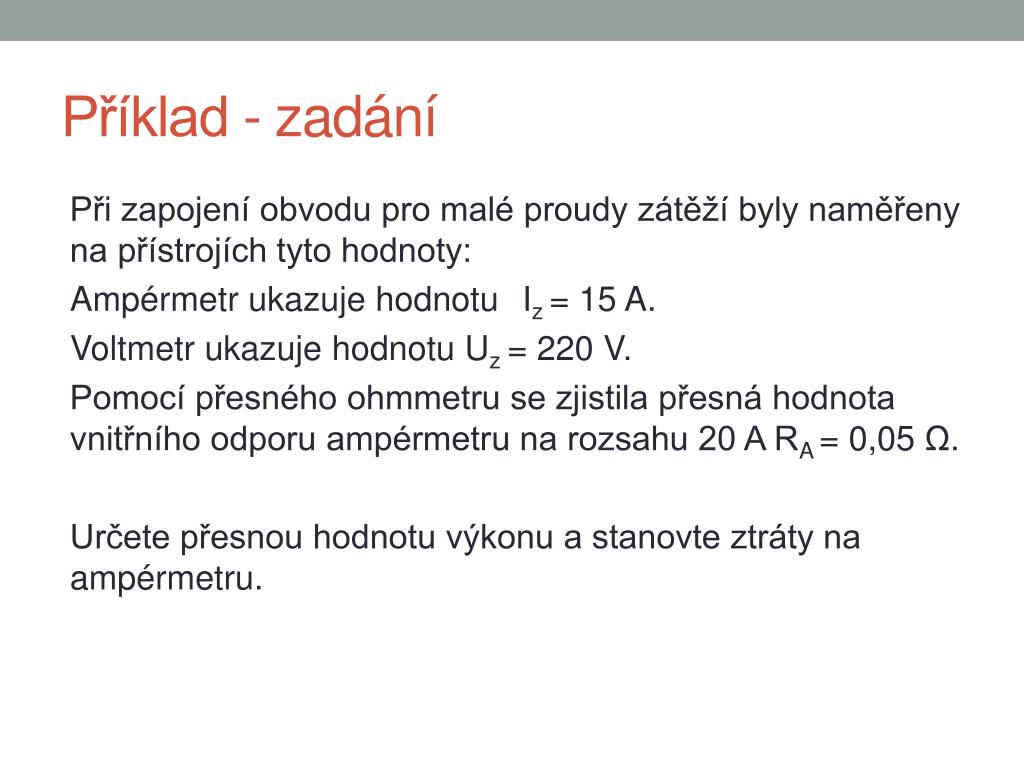

8. Příklad - zadání Při zapojení obvodu pro malé proudy zátěží byly naměřeny na přístrojích tyto hodnoty: Ampérmetr ukazuje hodnotu Iz = 15 A. Voltmetr ukazuje hodnotu Uz = 220 V. Pomocí přesného ohmmetru se zjistila přesná hodnota vnitřního odporu ampérmetru na rozsahu 20 A RA = 0,05 Ω. Určete přesnou hodnotu výkonu a stanovte ztráty na ampérmetru.

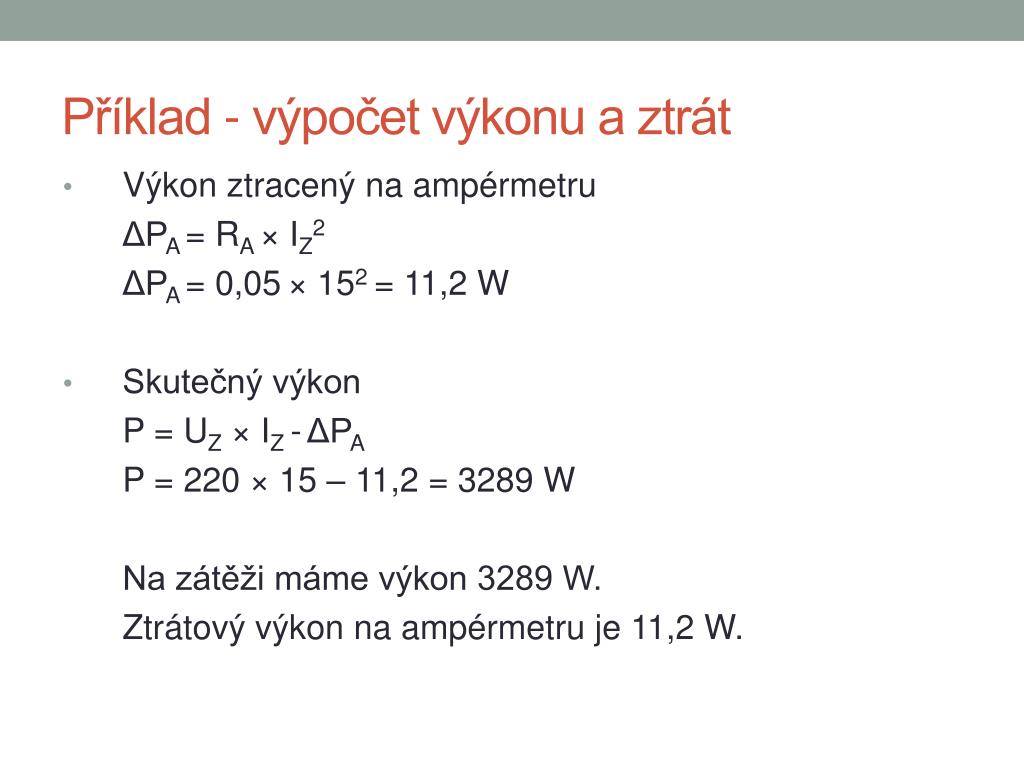

9. Příklad - výpočet výkonu a ztrát • Výkon ztracený na ampérmetru ΔPA = RA × IZ2 ΔPA = 0,05× 152 = 11,2 W • Skutečný výkon P = UZ × IZ -ΔPA P = 220 × 15 – 11,2 = 3289 W Na zátěži máme výkon 3289 W. Ztrátový výkon na ampérmetru je 11,2 W.

10. CITACE: • Elektrotechnická měření. 1. vyd. Praha: BEN - technická literatura, 2002, 255 s. ISBN 80-730-0022-9.
