Операционные среды, системы и оболочки

1. Операционные среды, системы и оболочки Тема 5. Распределенные операционные системы и среды Автор : доктор технических наук, профессор Назаров С.В. Операционные системы

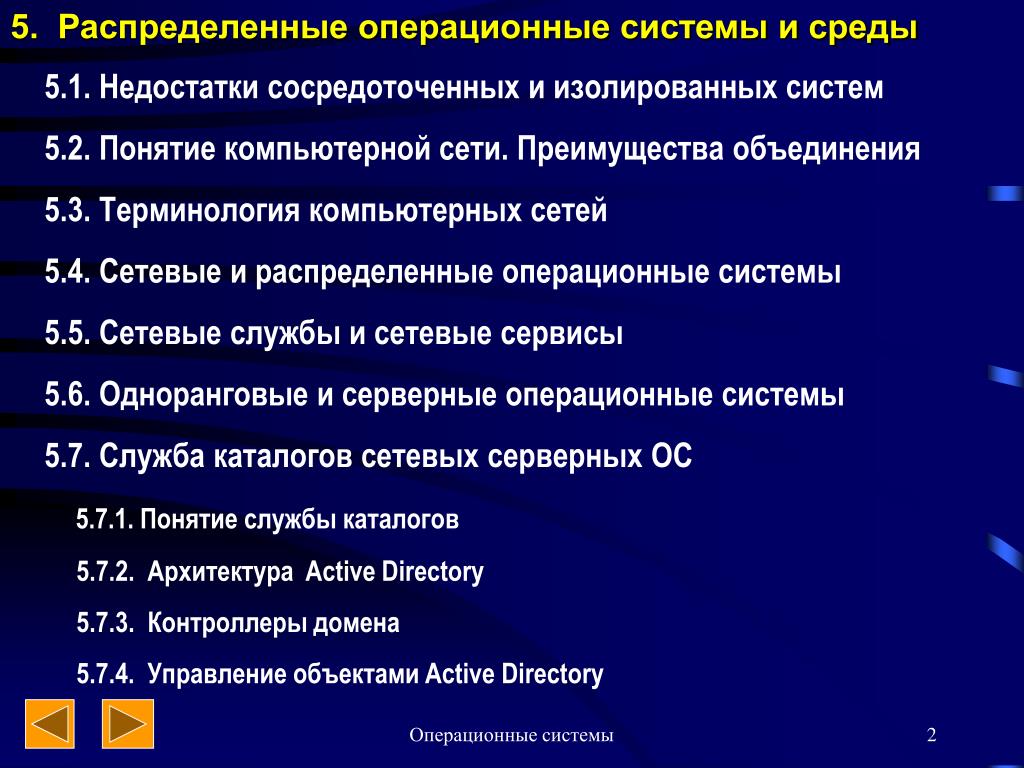

2. 5. Распределенные операционные системы и среды 5.1. Недостатки сосредоточенных и изолированных систем 5.2. Понятие компьютерной сети. Преимущества объединения 5.3. Терминология компьютерных сетей 5.4. Сетевые и распределенные операционные системы 5.5. Сетевые службы и сетевые сервисы 5.6. Одноранговые и серверные операционные системы 5.7. Служба каталогов сетевых серверных ОС 5.7.1. Понятие службы каталогов 5.7.2. Архитектура Active Directory 5.7.3. Контроллеры домена 5.7.4. Управление объектами Active Directory Операционные системы

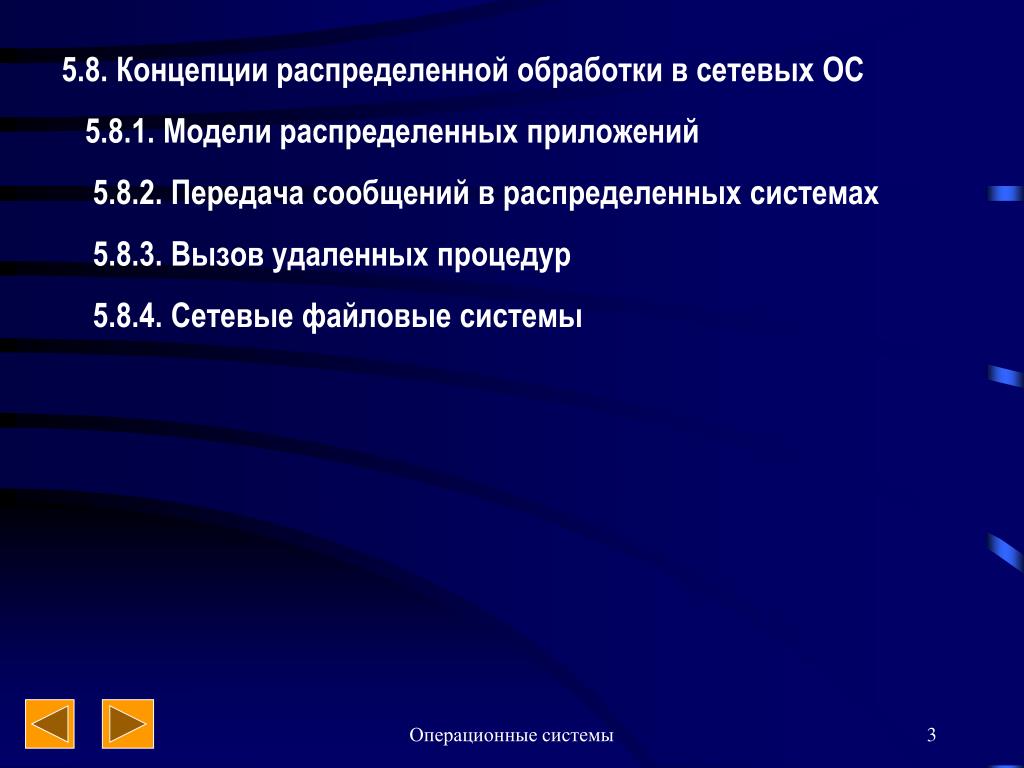

3. 5.8. Концепции распределенной обработки в сетевых ОС 5.8.1. Модели распределенных приложений 5.8.2. Передача сообщений в распределенных системах 5.8.3. Вызов удаленных процедур 5.8.4. Сетевые файловые системы Операционные системы

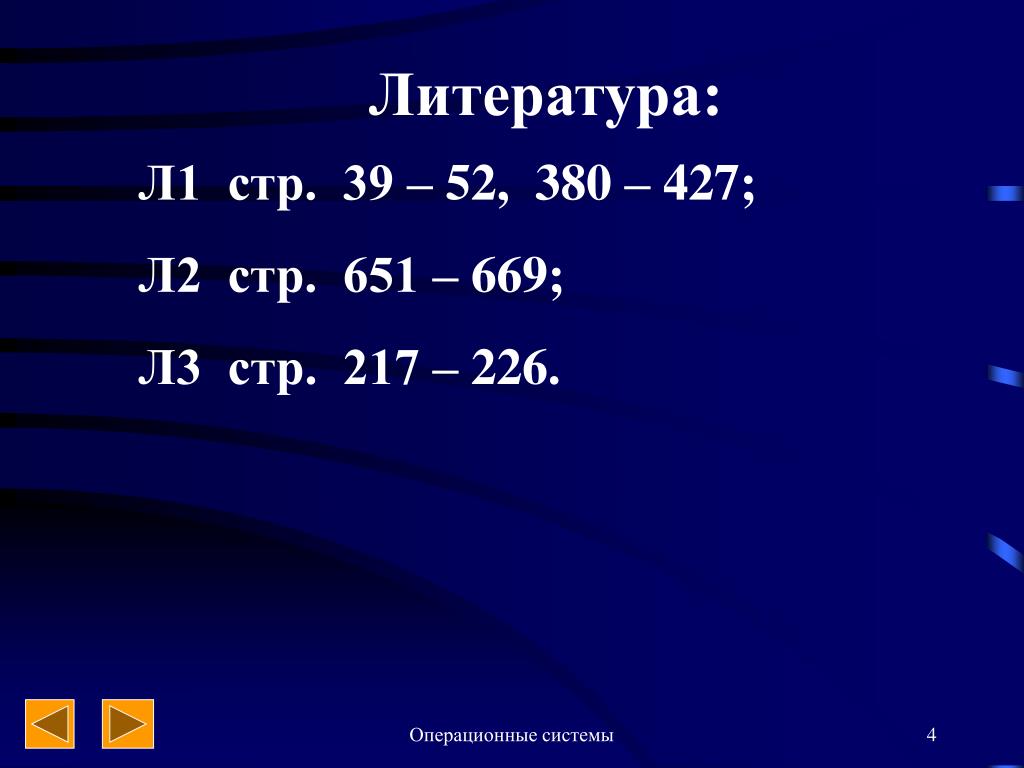

4. Литература: Л1 стр. 39 – 52, 380 – 427; Л2 стр. 651 – 669; Л3 стр. 217 – 226. Операционные системы

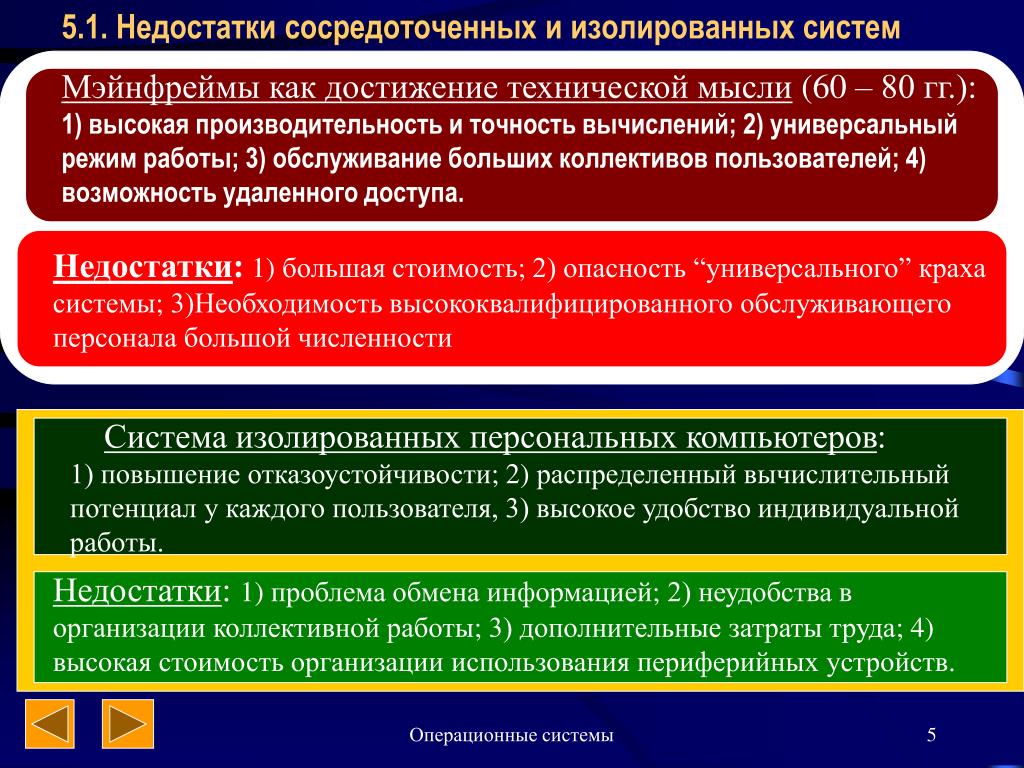

5. 5.1. Недостатки сосредоточенных и изолированных систем Мэйнфреймы как достижение технической мысли (60 – 80 гг.): 1) высокая производительность и точность вычислений; 2) универсальный режим работы; 3) обслуживание больших коллективов пользователей; 4) возможность удаленного доступа. Недостатки: 1) большая стоимость; 2) опасность “универсального” краха системы; 3)Необходимость высококвалифицированного обслуживающего персонала большой численности Система изолированных персональных компьютеров: 1) повышение отказоустойчивости; 2) распределенный вычислительный потенциал у каждого пользователя, 3) высокое удобство индивидуальной работы. Недостатки: 1) проблема обмена информацией; 2) неудобства в организации коллективной работы; 3) дополнительные затраты труда; 4) высокая стоимость организации использования периферийных устройств. Операционные системы

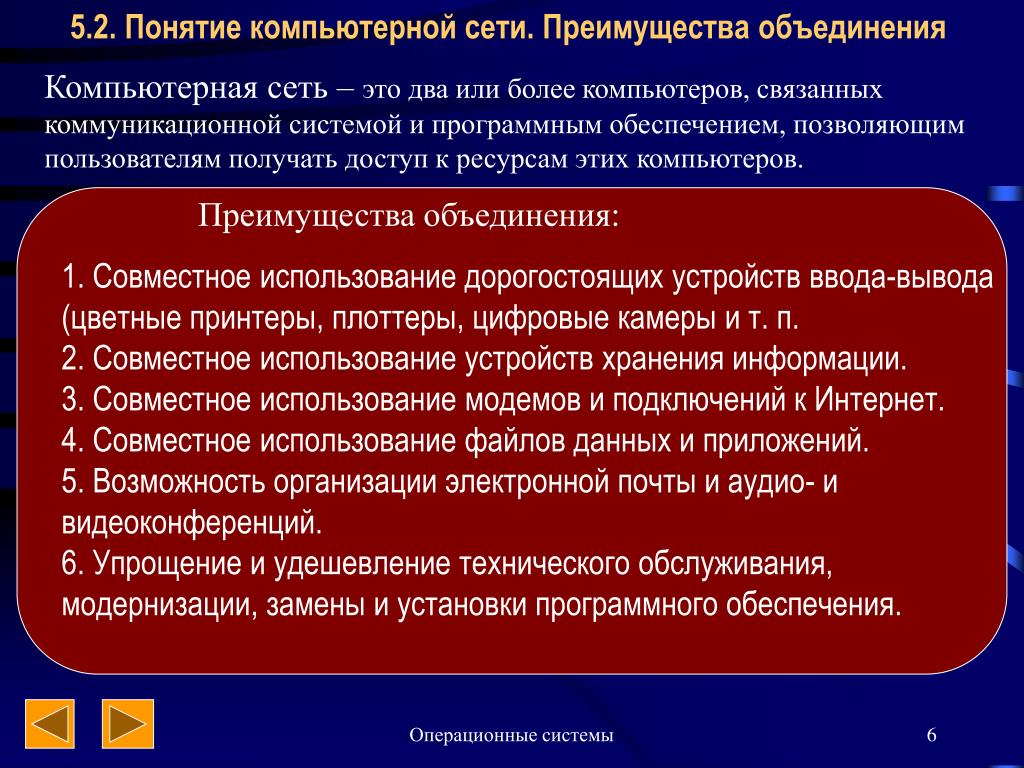

6. 5.2. Понятие компьютерной сети. Преимущества объединения Компьютерная сеть – это два или более компьютеров, связанных коммуникационной системой и программным обеспечением, позволяющим пользователям получать доступ к ресурсам этих компьютеров. Преимущества объединения: 1. Совместное использование дорогостоящих устройств ввода-вывода (цветные принтеры, плоттеры, цифровые камеры и т. п. 2. Совместное использование устройств хранения информации. 3. Совместное использование модемов и подключений к Интернет. 4. Совместное использование файлов данных и приложений. 5. Возможность организации электронной почты и аудио- и видеоконференций. 6. Упрощение и удешевление технического обслуживания, модернизации, замены и установки программного обеспечения. Операционные системы

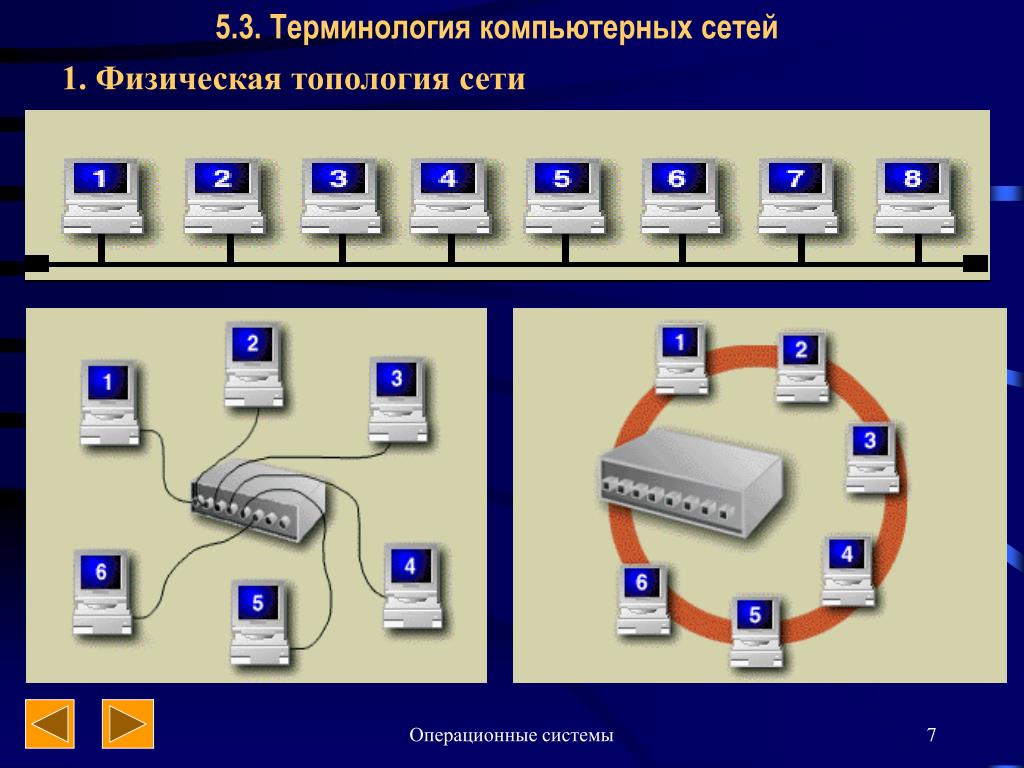

7. 5.3. Терминология компьютерных сетей 1. Физическая топология сети Операционные системы

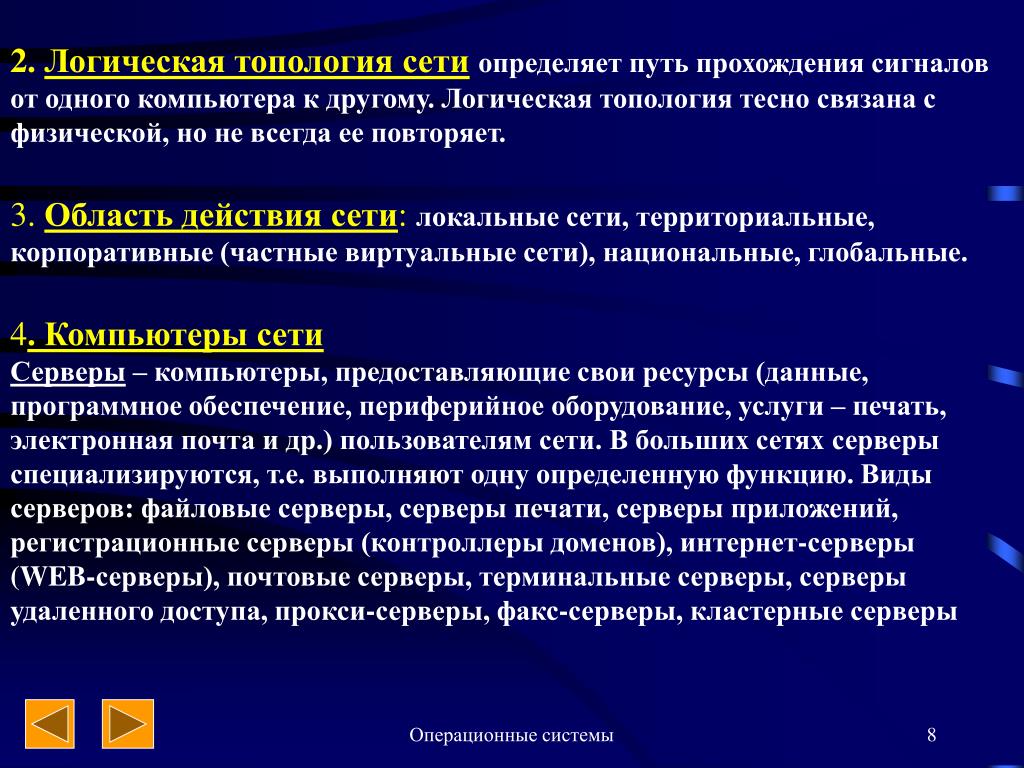

8. 2. Логическая топология сетиопределяет путь прохождения сигналов от одного компьютера к другому. Логическая топология тесно связана с физической, но не всегда ее повторяет. 3. Область действия сети:локальные сети, территориальные, корпоративные (частные виртуальные сети), национальные, глобальные. 4. Компьютеры сетиСерверы – компьютеры, предоставляющие свои ресурсы (данные, программное обеспечение, периферийное оборудование, услуги – печать, электронная почта и др.) пользователям сети. В больших сетях серверы специализируются, т.е. выполняют одну определенную функцию. Виды серверов: файловые серверы, серверы печати, серверы приложений, регистрационные серверы (контроллеры доменов), интернет-серверы (WEB-серверы), почтовые серверы, терминальные серверы, серверы удаленного доступа, прокси-серверы, факс-серверы, кластерные серверы Операционные системы

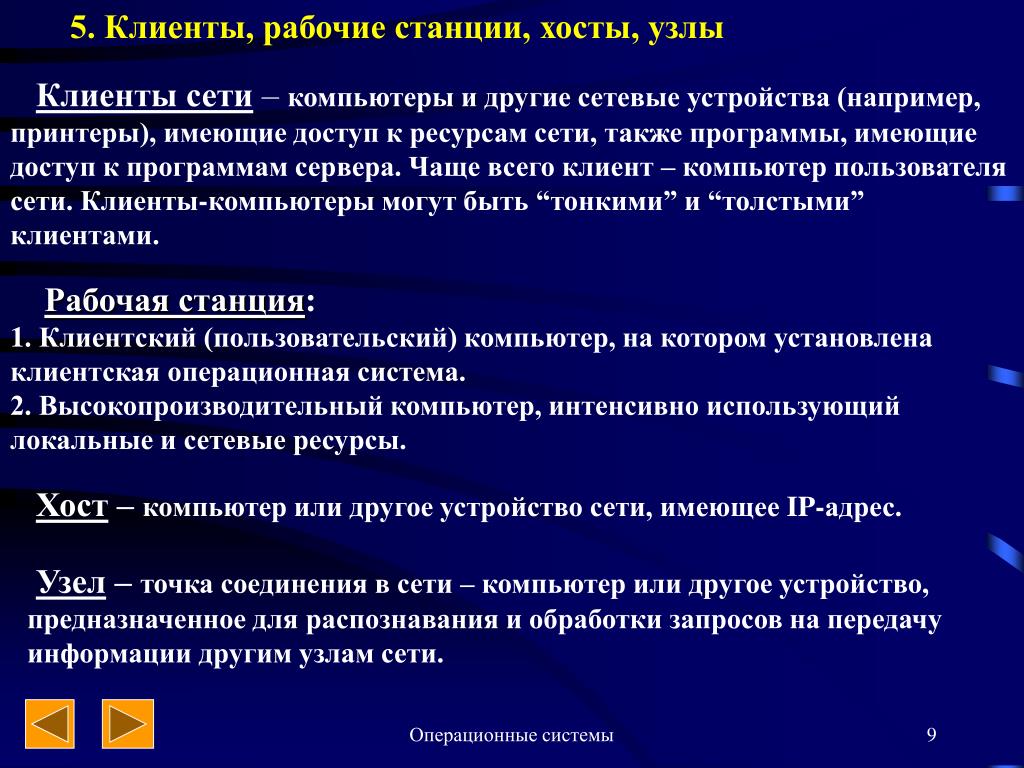

9. 5. Клиенты, рабочие станции, хосты, узлы Клиенты сети– компьютеры и другие сетевые устройства (например, принтеры), имеющие доступ к ресурсам сети, также программы, имеющие доступ к программам сервера. Чаще всего клиент – компьютер пользователя сети. Клиенты-компьютеры могут быть “тонкими” и “толстыми” клиентами. Рабочая станция: 1. Клиентский (пользовательский) компьютер, на котором установлена клиентская операционная система. 2. Высокопроизводительный компьютер, интенсивно использующий локальные и сетевые ресурсы. Хост – компьютер или другое устройство сети, имеющее IP-адрес. Узел – точка соединения в сети – компьютер или другое устройство, предназначенное для распознавания и обработки запросов на передачу информации другим узлам сети. Операционные системы

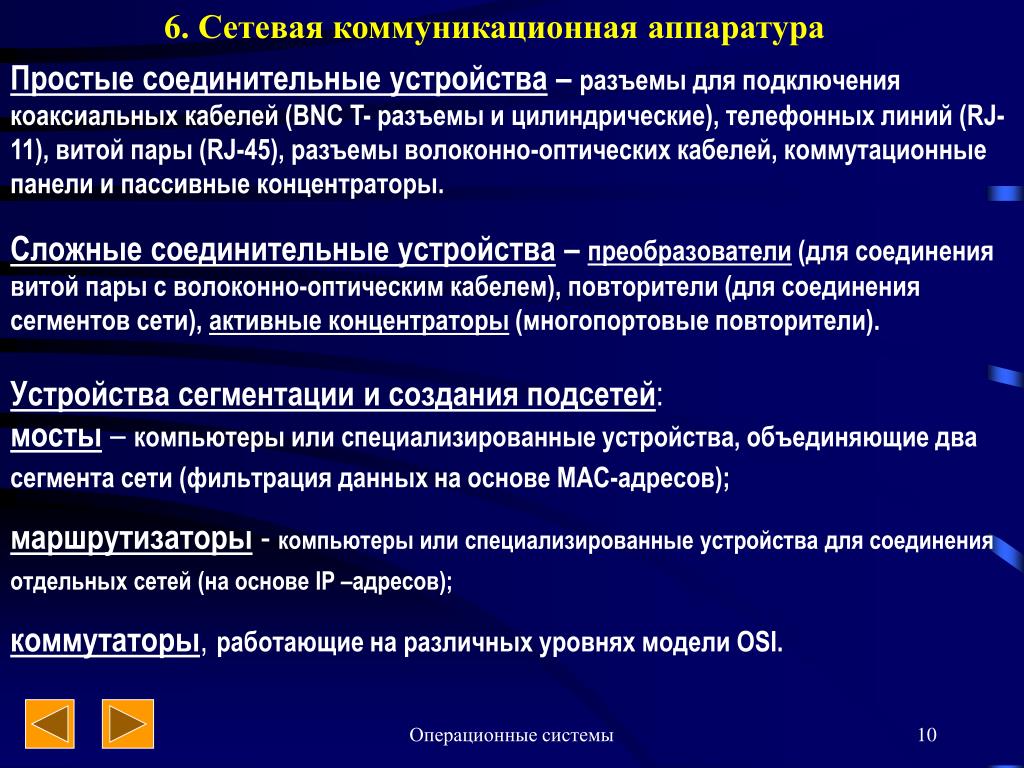

10. 6. Сетевая коммуникационная аппаратура Простые соединительные устройства – разъемы для подключения коаксиальных кабелей (BNC T- разъемы и цилиндрические), телефонных линий (RJ-11), витой пары (RJ-45), разъемы волоконно-оптических кабелей, коммутационные панели и пассивные концентраторы. Сложные соединительные устройства – преобразователи (для соединения витой пары с волоконно-оптическим кабелем), повторители (для соединения сегментов сети), активные концентраторы (многопортовые повторители). Устройства сегментации и создания подсетей: мосты – компьютеры или специализированные устройства, объединяющие два сегмента сети (фильтрация данных на основе MAC-адресов); маршрутизаторы - компьютеры или специализированные устройства для соединения отдельных сетей (на основе IP –адресов); коммутаторы, работающие на различных уровнях модели OSI. Операционные системы

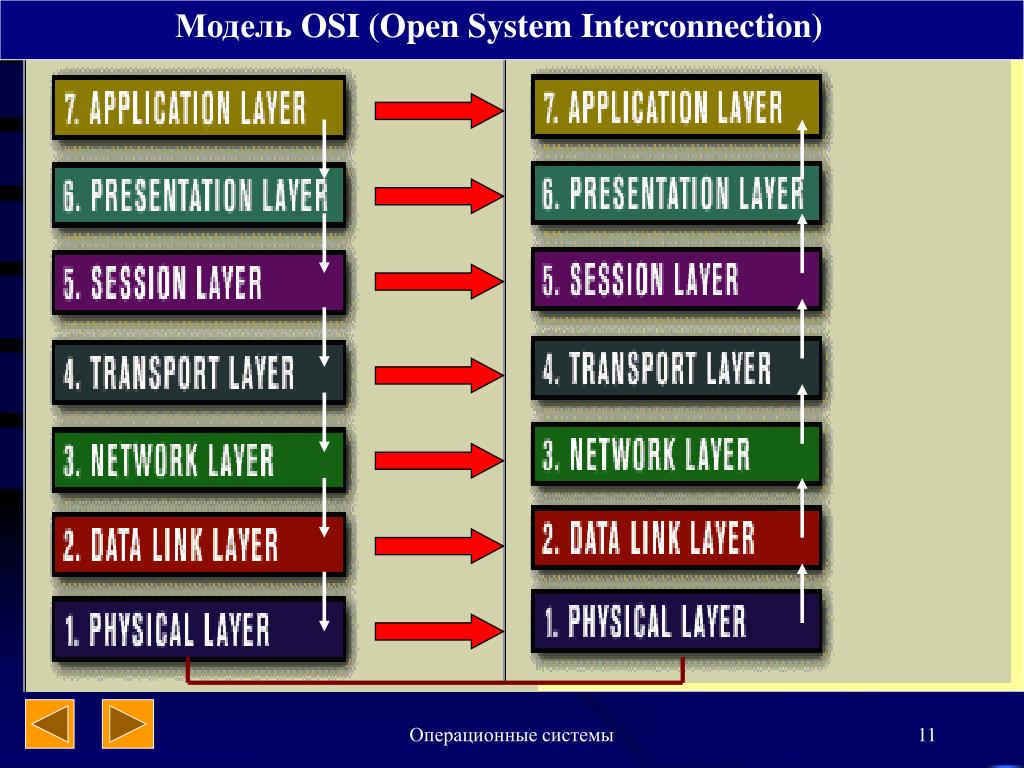

11. Модель OSI (Open System Interconnection) Модель OSI (Open System Interconnection) Операционные системы

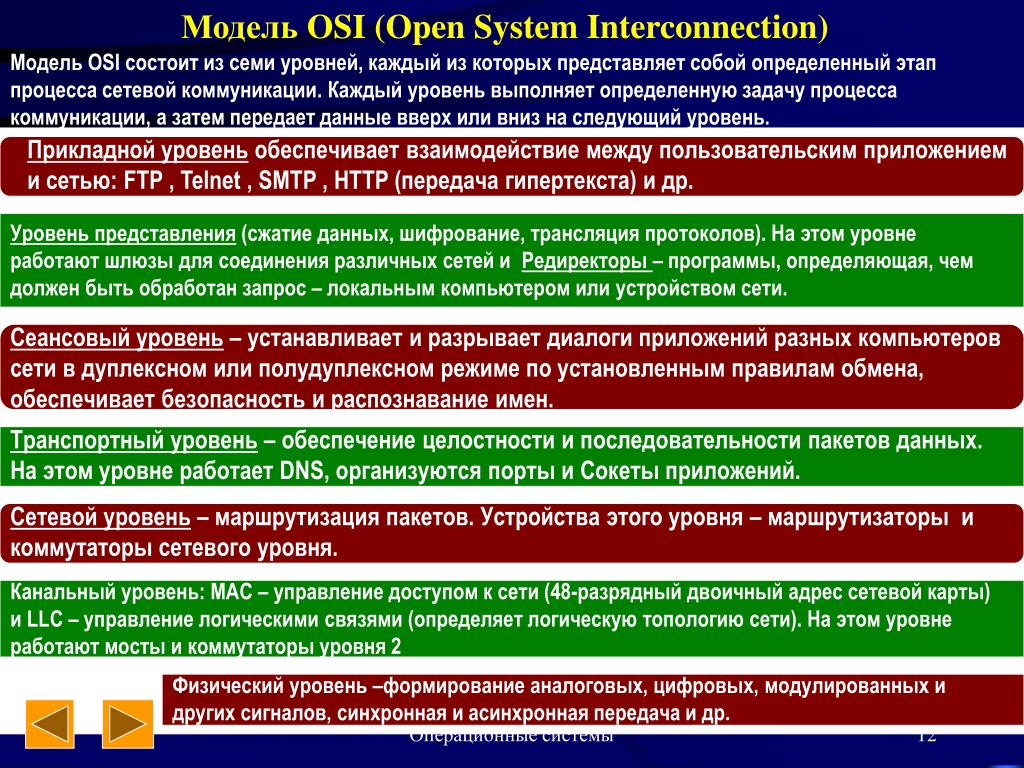

12. Модель OSI (Open System Interconnection) Модель OSI состоит из семи уровней, каждый из которых представляет собой определенный этап процесса сетевой коммуникации. Каждый уровень выполняет определенную задачу процесса коммуникации, а затем передает данные вверх или вниз на следующий уровень. Прикладной уровень обеспечивает взаимодействие между пользовательским приложением и сетью: FTP , Telnet , SMTP , HTTP (передача гипертекста) и др. Уровень представления(сжатие данных, шифрование, трансляция протоколов). На этом уровне работают шлюзы для соединения различных сетей и Редиректоры – программы, определяющая, чем должен быть обработан запрос – локальным компьютером или устройством сети. Сеансовый уровень – устанавливает и разрывает диалоги приложений разных компьютеров сети в дуплексном или полудуплексном режиме по установленным правилам обмена, обеспечивает безопасность и распознавание имен. Транспортный уровень – обеспечение целостности и последовательности пакетов данных. На этом уровне работает DNS, организуются порты и Сокеты приложений. Сетевой уровень – маршрутизация пакетов. Устройства этого уровня – маршрутизаторы и коммутаторы сетевого уровня. Канальный уровень: MAC – управление доступом к сети (48-разрядный двоичный адрес сетевой карты) и LLC – управление логическими связями (определяет логическую топологию сети). На этом уровне работают мосты и коммутаторы уровня 2 Физический уровень –формирование аналоговых, цифровых, модулированных и других сигналов, синхронная и асинхронная передача и др. Операционные системы

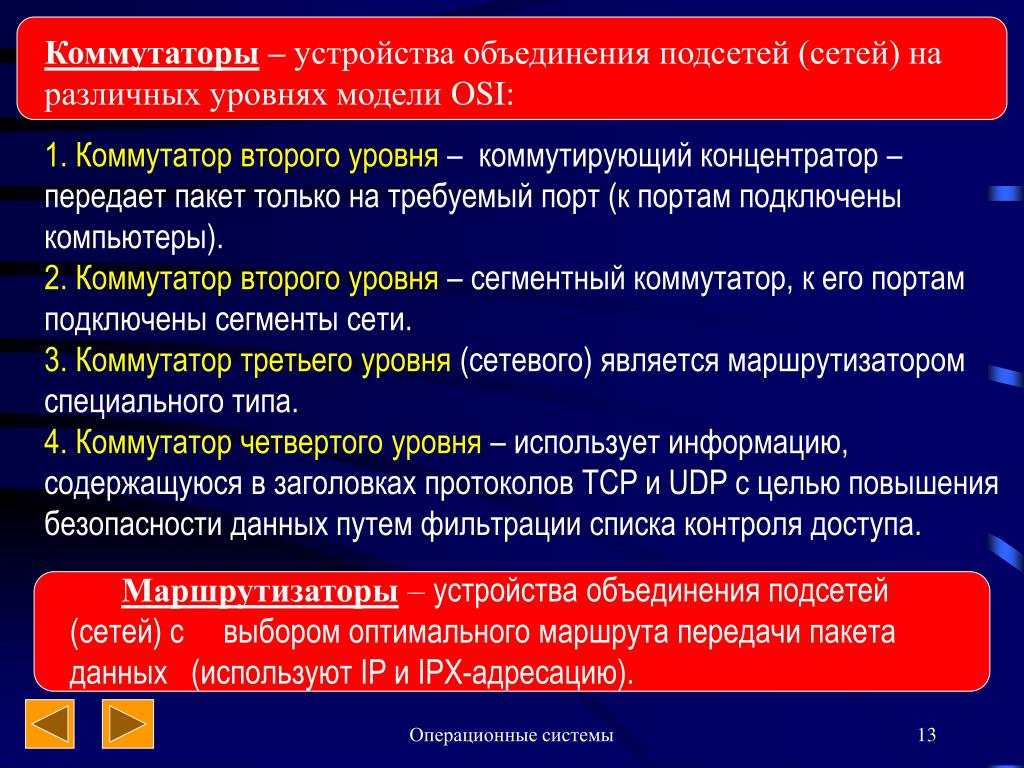

13. Коммутаторы – устройства объединения подсетей (сетей) на различных уровнях модели OSI: 1. Коммутатор второго уровня – коммутирующий концентратор – передает пакет только на требуемый порт (к портам подключены компьютеры). 2. Коммутатор второго уровня – сегментный коммутатор, к его портам подключены сегменты сети. 3. Коммутатор третьего уровня (сетевого) является маршрутизатором специального типа. 4. Коммутатор четвертого уровня – использует информацию, содержащуюся в заголовках протоколов TCP и UDP c целью повышения безопасности данных путем фильтрации списка контроля доступа. Маршрутизаторы – устройства объединения подсетей (сетей) свыбором оптимального маршрута передачи пакета данных (используют IP и IPX-адресацию). Операционные системы

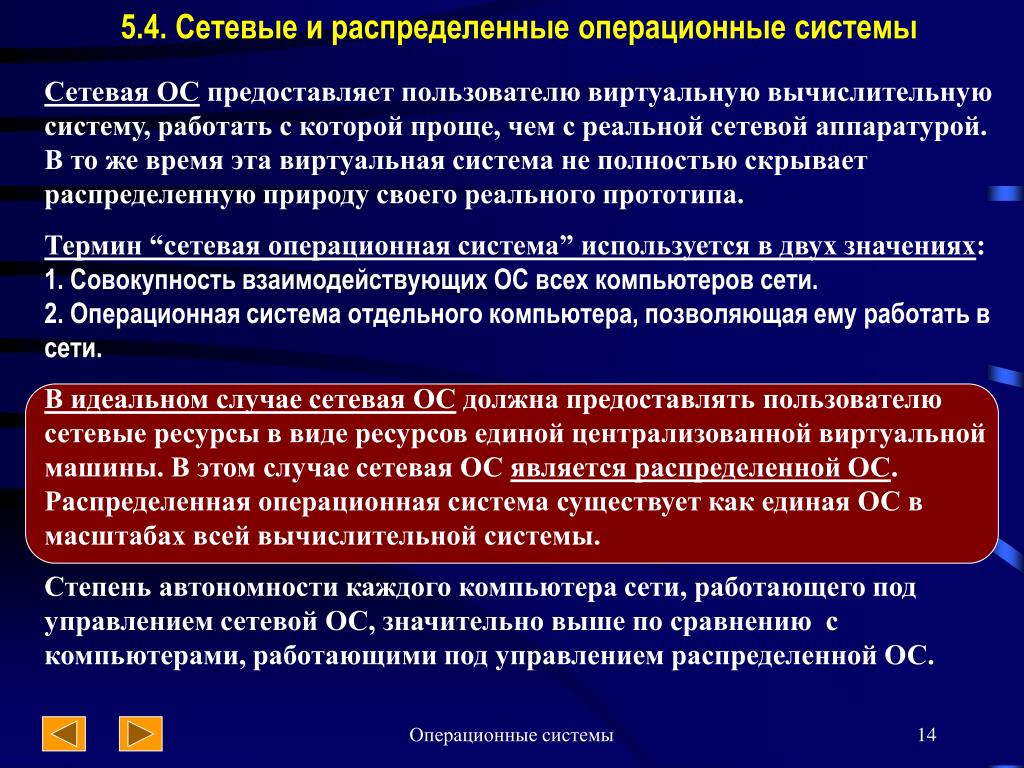

14. 5.4. Сетевые и распределенные операционные системы Сетевая ОС предоставляет пользователю виртуальную вычислительную систему, работать с которой проще, чем с реальной сетевой аппаратурой. В то же время эта виртуальная система не полностью скрывает распределенную природу своего реального прототипа. Термин “сетевая операционная система” используется в двух значениях: 1. Совокупность взаимодействующих ОС всех компьютеров сети. 2. Операционная система отдельного компьютера, позволяющая ему работать в сети. В идеальном случае сетевая ОС должна предоставлять пользователю сетевые ресурсы в виде ресурсов единой централизованной виртуальной машины. В этом случае сетевая ОС является распределенной ОС. Распределенная операционная система существует как единая ОС в масштабах всей вычислительной системы. Степень автономности каждого компьютера сети, работающего под управлением сетевой ОС, значительно выше по сравнению с компьютерами, работающими под управлением распределенной ОС. Операционные системы

15. Сетевые операционные системы Сетевая операционная система Средства управления локальными ресурсами МД Сетевые средства Редиректор Принтер Серверная часть Клиентская часть МЛ Транспортные средства DVD (сетевые службы) В сеть Сетевая служба: серверная и клиентская части Операционные системы

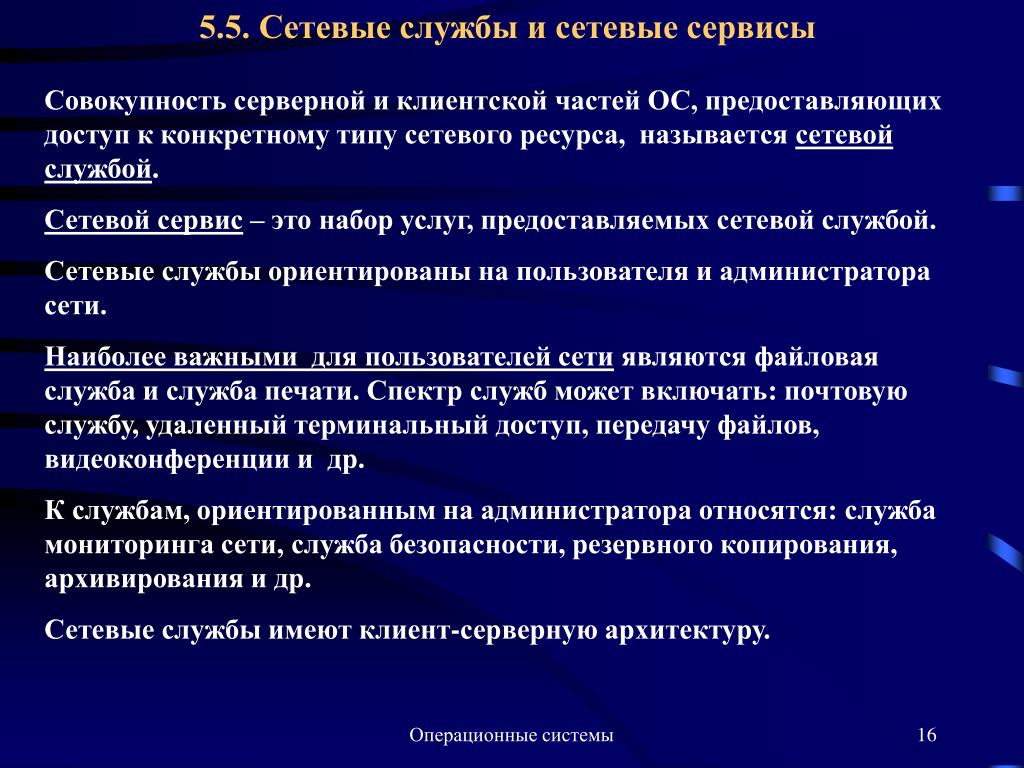

16. 5.5. Сетевые службы и сетевые сервисы Совокупность серверной и клиентской частей ОС, предоставляющих доступ к конкретному типу сетевого ресурса, называется сетевой службой. Сетевой сервис – это набор услуг, предоставляемых сетевой службой. Сетевые службы ориентированы на пользователя и администратора сети. Наиболее важными для пользователей сети являются файловая служба и служба печати. Спектр служб может включать: почтовую службу, удаленный терминальный доступ, передачу файлов, видеоконференции и др. К службам, ориентированным на администратора относятся: служба мониторинга сети, служба безопасности, резервного копирования, архивирования и др. Сетевые службы имеют клиент-серверную архитектуру. Операционные системы

17. Встроенные сетевые службы (UNIX, Windows 2000,NetWare) 2 Операционная система Сетевая оболочка (набор сетевых служб) – LAN Manager, LAN Server 1 Операционная система Серверная оболочка Клиентская оболочка 3 ОС: VAX VMS, VM, OS/400, OS/2, AIX Операционная система Сетевые службы отдельные продукты (WinFrame – для работы в среде Windows NT, NetWare Connect – для работы в среде NetWare) Операционные системы

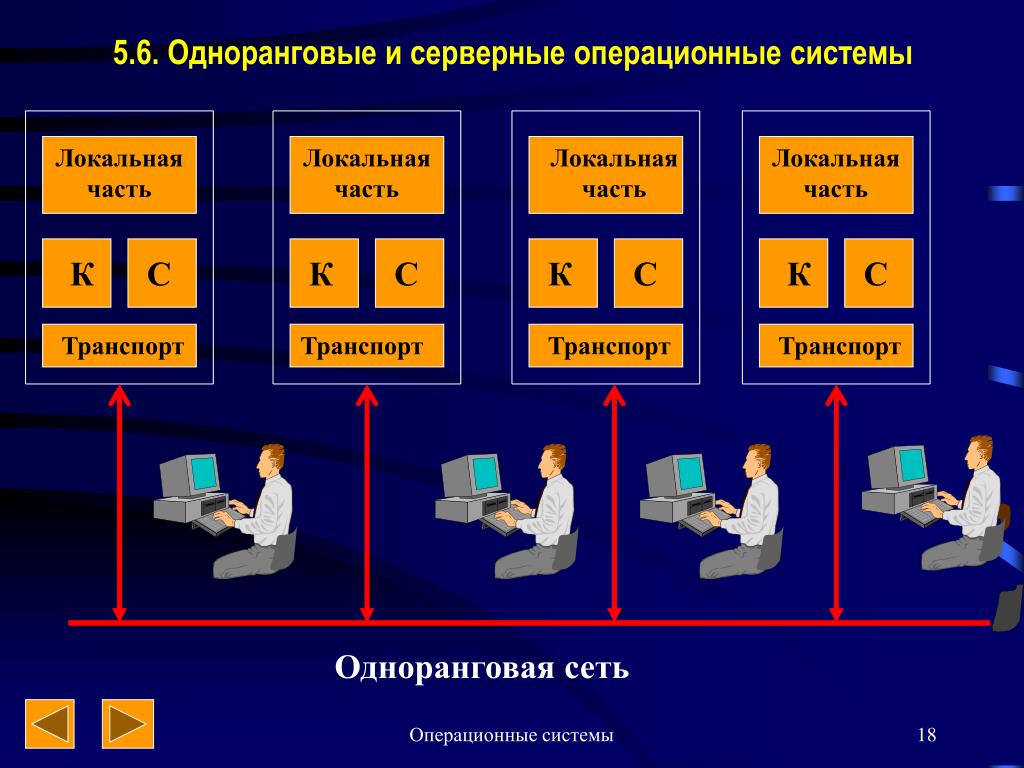

18. 5.6. Одноранговые и серверные операционные системы Локальная часть Локальная часть Локальная часть Локальная часть К С К С К С К С Транспорт Транспорт Транспорт Транспорт Одноранговая сеть Операционные системы

19. Сеть с выделенными серверами Сервер Сервер Рабочие станции Рабочие станции Рабочие станции Особенности серверныхОС:поддержка мощных аппаратных платформ, в том числе мультипроцессорных;поддержка большого числа одновременно выполняемых процессов и сетевых соединений;включение в состав ОС компонентов централизованного администрирования сети (например, службы аутентификации и авторизации пользователей сети); более широкий набор сетевых служб. Операционные системы

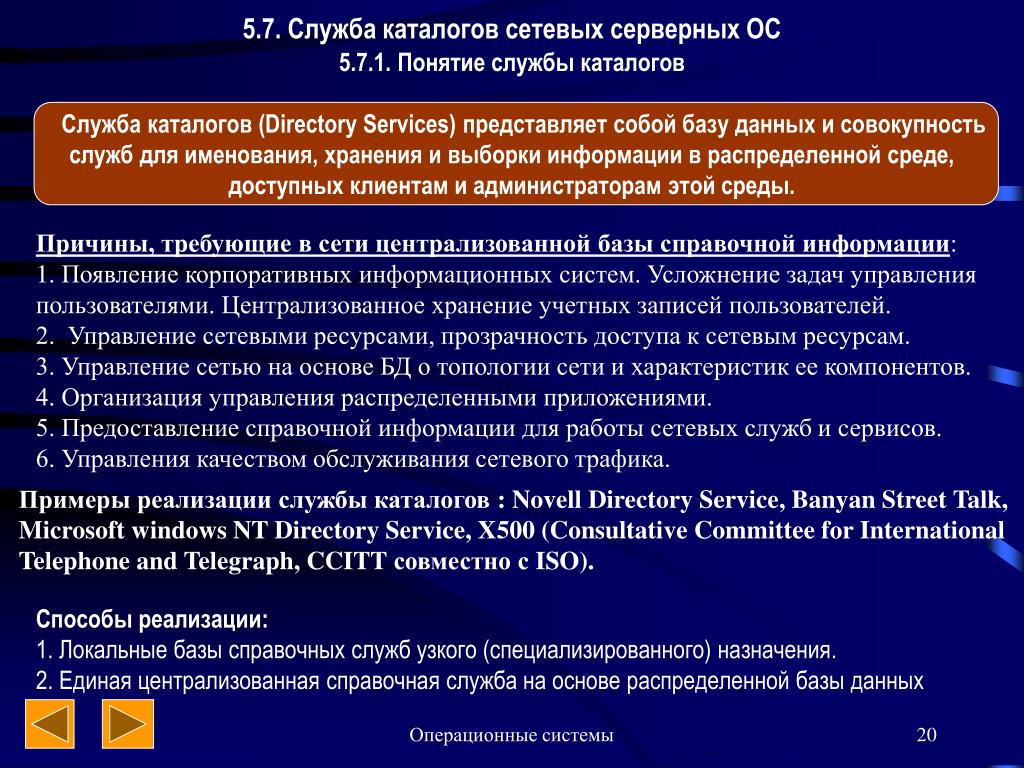

20. 5.7. Служба каталогов сетевых серверных ОС 5.7.1. Понятие службы каталогов Служба каталогов (Directory Services) представляет собой базу данных и совокупность служб для именования, хранения и выборки информации в распределенной среде, доступных клиентам и администраторам этой среды. Причины, требующие в сети централизованной базы справочной информации: 1. Появление корпоративных информационных систем. Усложнение задач управления пользователями. Централизованное хранение учетных записей пользователей. 2. Управление сетевыми ресурсами, прозрачность доступа к сетевым ресурсам. 3. Управление сетью на основе БД о топологии сети и характеристик ее компонентов. 4. Организация управления распределенными приложениями. 5. Предоставление справочной информации для работы сетевых служб и сервисов. 6. Управления качеством обслуживания сетевого трафика. Примеры реализации службы каталогов : Novell Directory Service, Banyan Street Talk, Microsoft windows NT Directory Service, X500 (Consultative Committee for International Telephone and Telegraph, CCITT совместно с ISO). Способы реализации:1. Локальные базы справочных служб узкого (специализированного) назначения. 2. Единая централизованная справочная служба на основе распределенной базы данных Операционные системы

21. Служба каталога использует два типа сетей Контроллер домена Рабочая группа Контроллер домена Репликация Windows 2000 Server Локальная БД Службы Active Directory Службы Active Directory Windows 2000 Professional Домен Локальная БД Локальная БД Windows 2000 Professional Клиентский компьютер Клиентский компьютер Локальная БД Достоинства: простота, не требуется Windows Server, удобство при небольшом количестве компьютеров при наличии опытных пользователей. Рядовой сервер Достоинства: централизованное администрирование, однократный вход в систему, удобство работы, обеспечивают масштабирование. Операционные системы

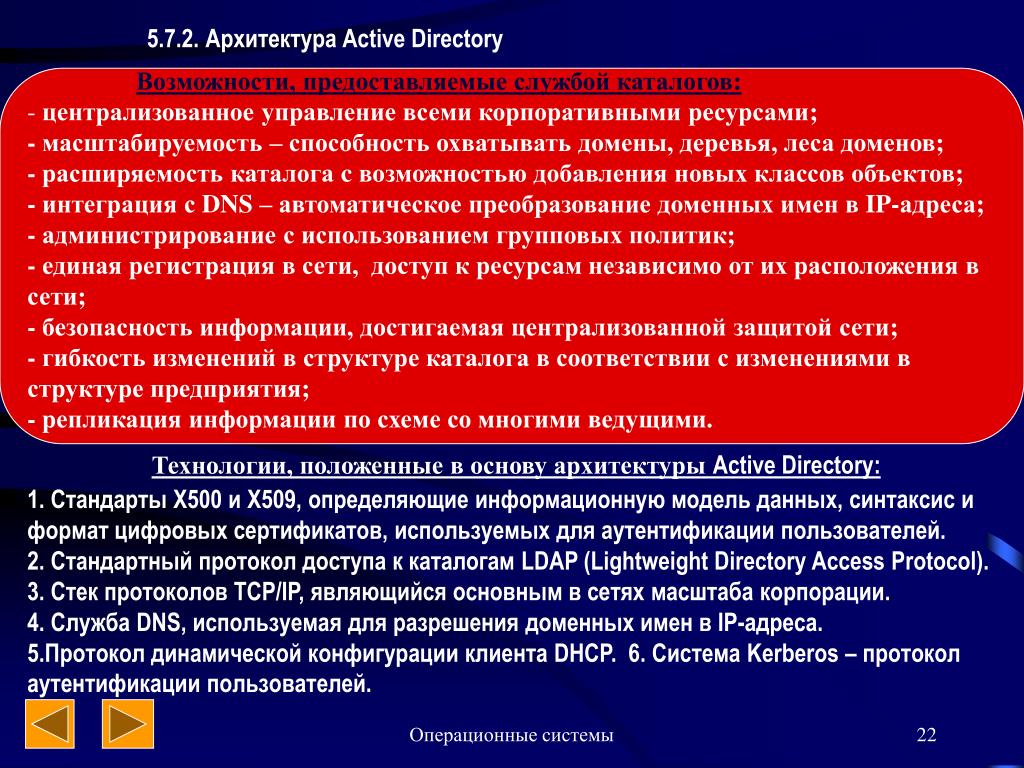

22. 5.7.2. Архитектура Active Directory Возможности, предоставляемые службой каталогов:- централизованное управление всеми корпоративными ресурсами; - масштабируемость – способность охватывать домены, деревья, леса доменов; - расширяемость каталога c возможностью добавления новых классов объектов; - интеграция с DNS – автоматическое преобразование доменных имен в IP-адреса; - администрирование с использованием групповых политик; - единая регистрация в сети, доступ к ресурсам независимо от их расположения в сети; - безопасность информации, достигаемая централизованной защитой сети; - гибкость изменений в структуре каталога в соответствии с изменениями в структуре предприятия;- репликация информации по схеме со многими ведущими. Технологии, положенные в основу архитектуры Active Directory: 1. Стандарты X500 и X509, определяющие информационную модель данных, синтаксис и формат цифровых сертификатов, используемых для аутентификации пользователей. 2. Стандартный протокол доступа к каталогам LDAP (Lightweight Directory Access Protocol). 3. Стек протоколов TCP/IP, являющийся основным в сетях масштаба корпорации. 4. Служба DNS, используемая для разрешения доменных имен в IP-адреса. 5.Протокол динамической конфигурации клиента DHCP. 6. Система Kerberos – протокол аутентификации пользователей. Операционные системы

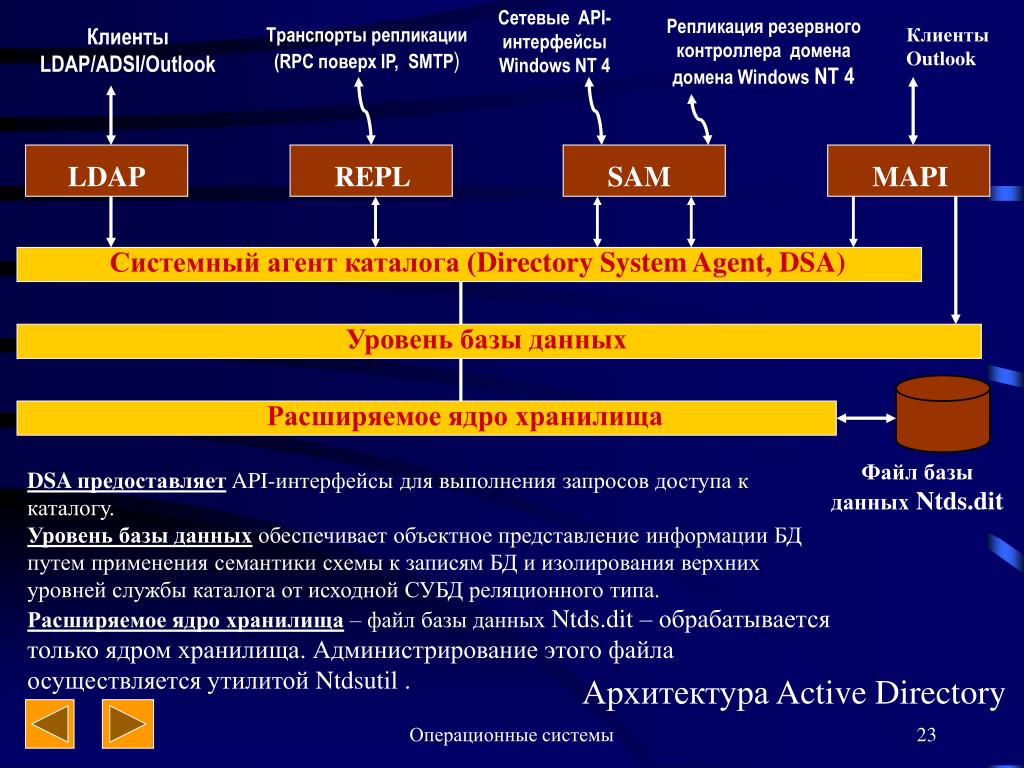

23. Сетевые API- интерфейсы Windows NT 4 Репликация резервного контроллера домена домена Windows NT 4 Клиенты LDAP/ADSI/Outlook Транспорты репликации (RPC поверх IP, SMTP) Клиенты Outlook LDAP REPL SAM MAPI Системный агент каталога (Directory System Agent, DSA) Уровень базы данных Расширяемое ядро хранилища Файл базы данныхNtds.dit DSA предоставляетAPI-интерфейсы для выполнения запросов доступа к каталогу. Уровень базы данных обеспечивает объектное представление информации БД путем применения семантики схемы к записям БД и изолирования верхних уровней службы каталога от исходной СУБД реляционного типа. Расширяемое ядро хранилища – файл базы данных Ntds.dit – обрабатывается только ядром хранилища. Администрирование этого файла осуществляется утилитой Ntdsutil . Архитектура Active Directory Операционные системы

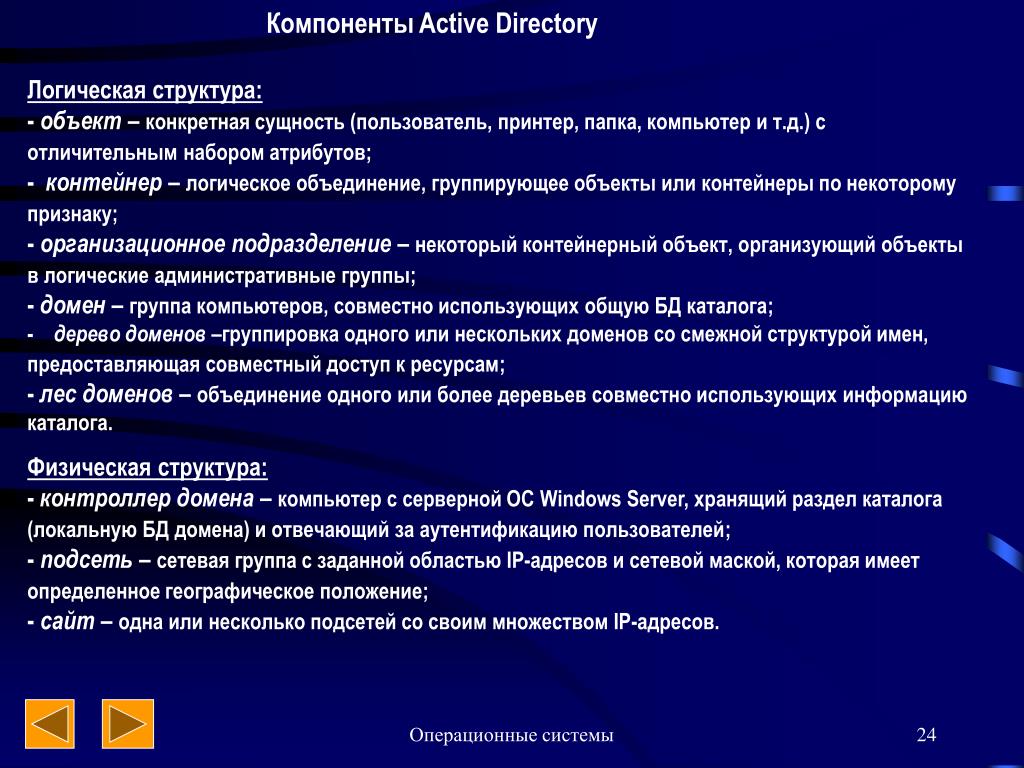

24. Компоненты Active Directory Логическая структура: - объект – конкретная сущность (пользователь, принтер, папка, компьютер и т.д.) с отличительным набором атрибутов; - контейнер – логическое объединение, группирующее объекты или контейнеры по некоторому признаку;- организационное подразделение – некоторый контейнерный объект, организующий объекты в логические административные группы; - домен – группа компьютеров, совместно использующих общую БД каталога; - дерево доменов –группировка одного или нескольких доменов со смежной структурой имен, предоставляющая совместный доступ к ресурсам;- лес доменов – объединение одного или более деревьев совместно использующих информацию каталога. Физическая структура: - контроллер домена – компьютер с серверной ОС Windows Server, хранящий раздел каталога (локальную БД домена) и отвечающий за аутентификацию пользователей;- подсеть – сетевая группа с заданной областью IP-адресов и сетевой маской, которая имеет определенное географическое положение; - сайт – одна или несколько подсетей со своим множеством IP-адресов. Операционные системы

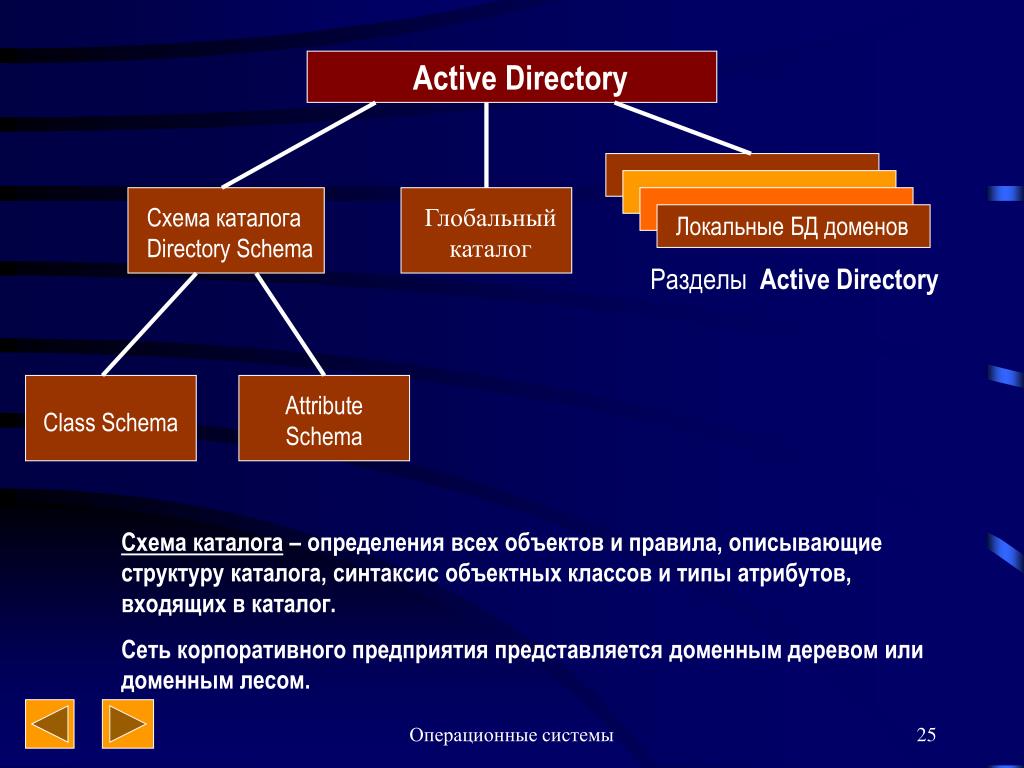

25. Active Directory Схема каталога Directory Schema Глобальный каталог Локальные БД доменов Разделы Active Directory Attribute Schema Class Schema Схема каталога – определения всех объектов и правила, описывающие структуру каталога, синтаксис объектных классов и типы атрибутов, входящих в каталог. Сеть корпоративного предприятия представляется доменным деревом или доменным лесом. Операционные системы

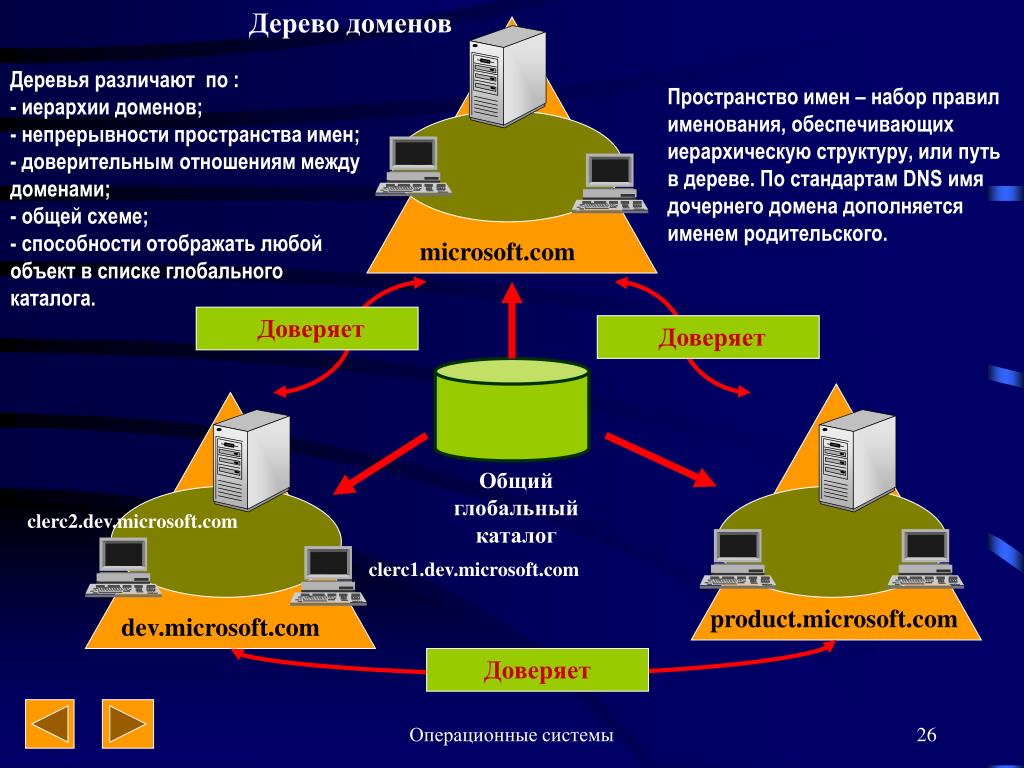

26. Дерево доменов Деревья различают по : - иерархии доменов; - непрерывности пространства имен; - доверительным отношениям между доменами; - общей схеме; - способности отображать любой объект в списке глобального каталога. Пространство имен – набор правил именования, обеспечивающих иерархическую структуру, или путь в дереве. По стандартам DNS имя дочернего домена дополняется именем родительского. microsoft.com Доверяет Доверяет Общий глобальный каталог clerc2.dev.microsoft.com clerc1.dev.microsoft.com product.microsoft.com dev.microsoft.com Доверяет Операционные системы

27. Лес доменов доверие доверие доверие доверие msnbc.com microsoft.com Общий глобальный каталог ns.msnbc.com ms.msnbc.com seattle.microsoft.com miami.microsoft.com доверие доверие Леса различаются по:- одному или более набору деревьев; - несвязанному пространству имен между деревьями; - доверительным отношениям между этими деревьями; - общей схеме; - способности отображать любой объект в списке глобального каталога. Доверительные отношения: - односторонние (явное доверие); - двусторонние - транзитивные (полное доверие). Операционные системы

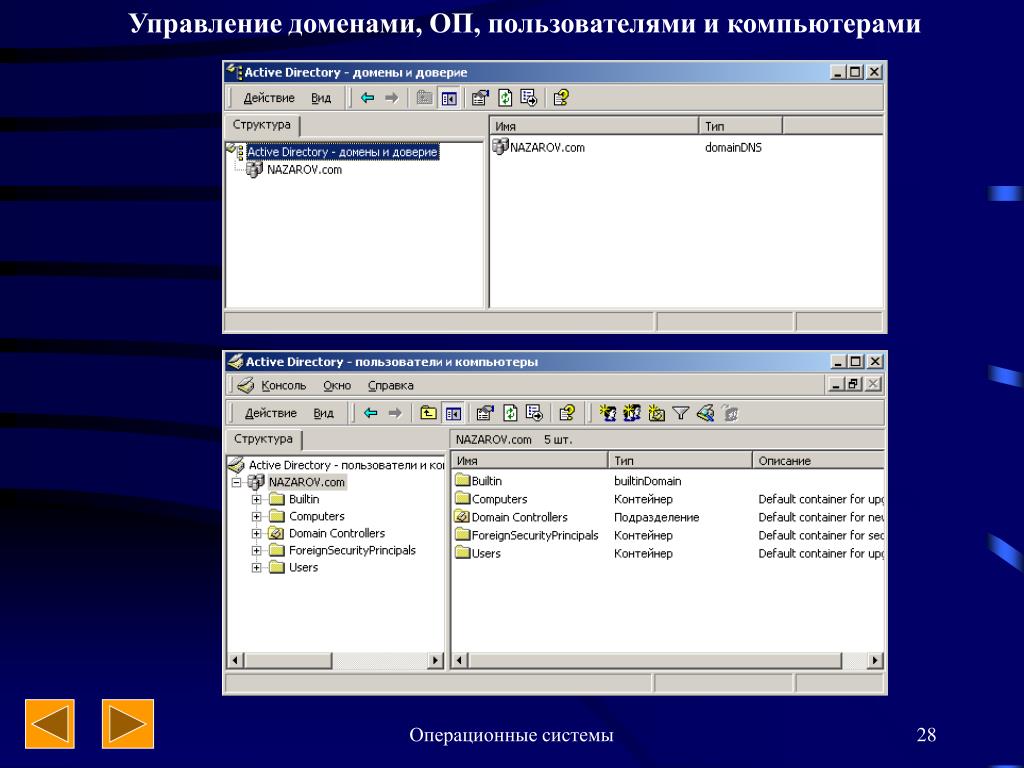

28. Управление доменами, ОП, пользователями и компьютерами Операционные системы

29. Операционные системы

30. 5.7.3. Контроллеры домена и сайты DNS - сервер LDAP - сервер Хранилище данных (data stores) - файл NTDS.DIT иглобальные каталоги (global catalogs) 2. Адрес контроллера домена 1. Поиск контроллера домена через DNS 3. Доступ к даннымкаталога при помощи LDAP Рабочая станция 4. Данные каталога Контроллер домена NTDS.DIT СОДЕРЖИТ: 1. Данные домена – информация об объектах домена (учетные записи, общие ресурсы, ОП, групповые политики). 2. Данные конфигурации (топология каталога, список лесов, деревьев, контроллеров и серверов ГК). 3. Данные схемы - информация об объектах и типов данных, которые могут храниться в каталоге. Операционные системы

31. Доступ и распространение данных Active Directory. Протоколы и репликация Основной метод репликации - режим multi-master – репликация с несколькими хозяевами. Часть изменений в каталоге выполняется в режиме с одним основным контроллером – основным контроллером операций (operations master – хозяин операций). Роли контроллера операций FSMO (Flexible Single Master Operation – гибкие операции с одним основным контроллером): Хозяин схемы (Schema Master) –управляет обновлениями и изменениями схемы каталога. Хозяин именования доменов (Domain Naming Master) – управляет добавлением и удалением доменов в лесу. Хозяин относительных идентификаторов (RID – Relative ID Master) – выделяет относительные идентификаторы контроллерам доменов. Эмулятор PDC (PDC emulator) – в смешанном режиме домена действует как главный контроллер. Хозяин инфраструктуры (Infrastructure Master) – обновляет все внутридоменные ссылки на объекты других доменов при изменениях этих объектов. Операционные системы

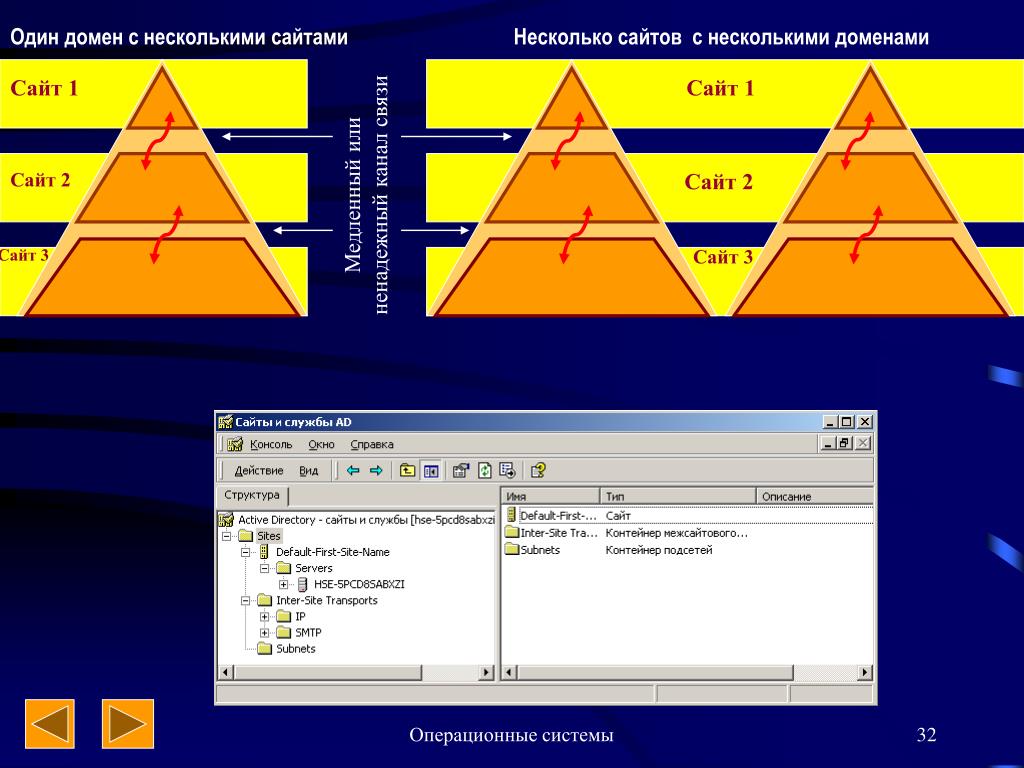

32. Один домен с несколькими сайтами Несколько сайтов с несколькими доменами Сайт 1 Сайт 1 Сайт 2 Сайт 2 Медленный или ненадежный канал связи Сайт 3 Сайт 3 Операционные системы

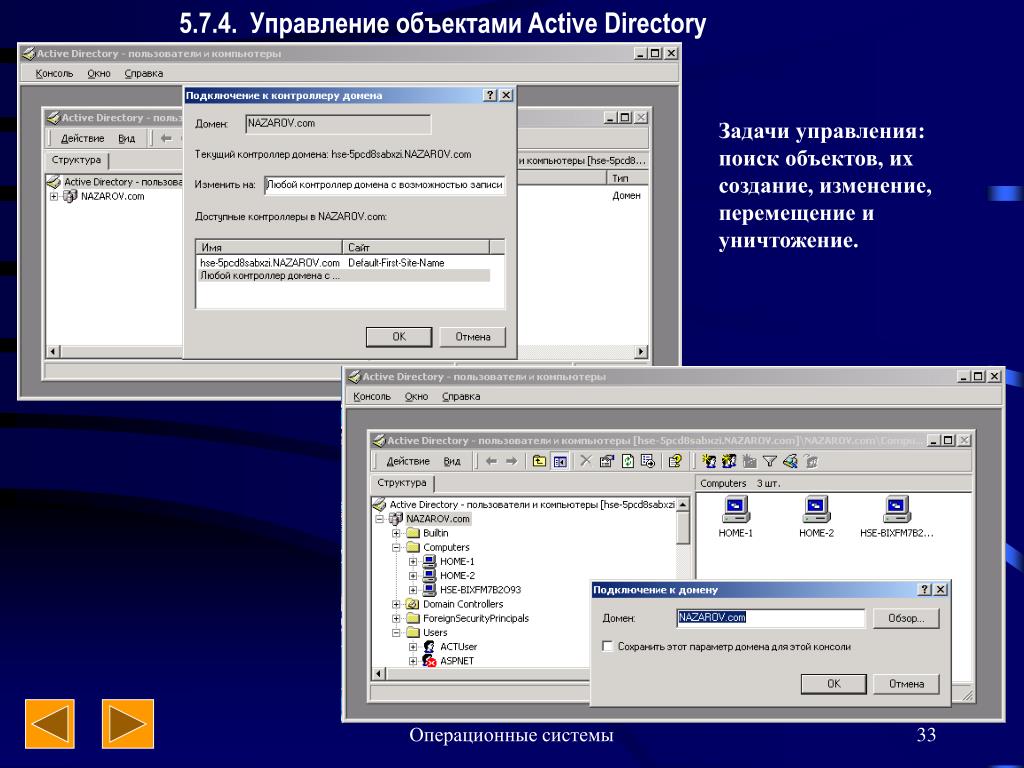

33. 5.7.4. Управление объектами Active Directory Задачи управления: поиск объектов, их создание, изменение, перемещение и уничтожение. Операционные системы

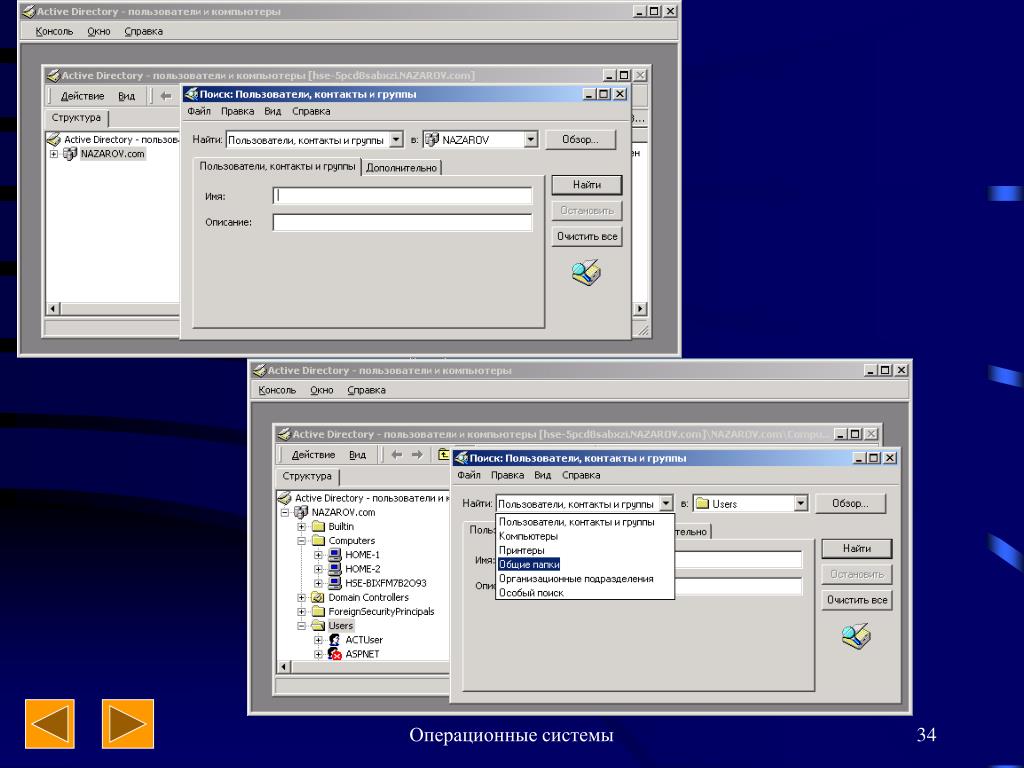

34. Операционные системы

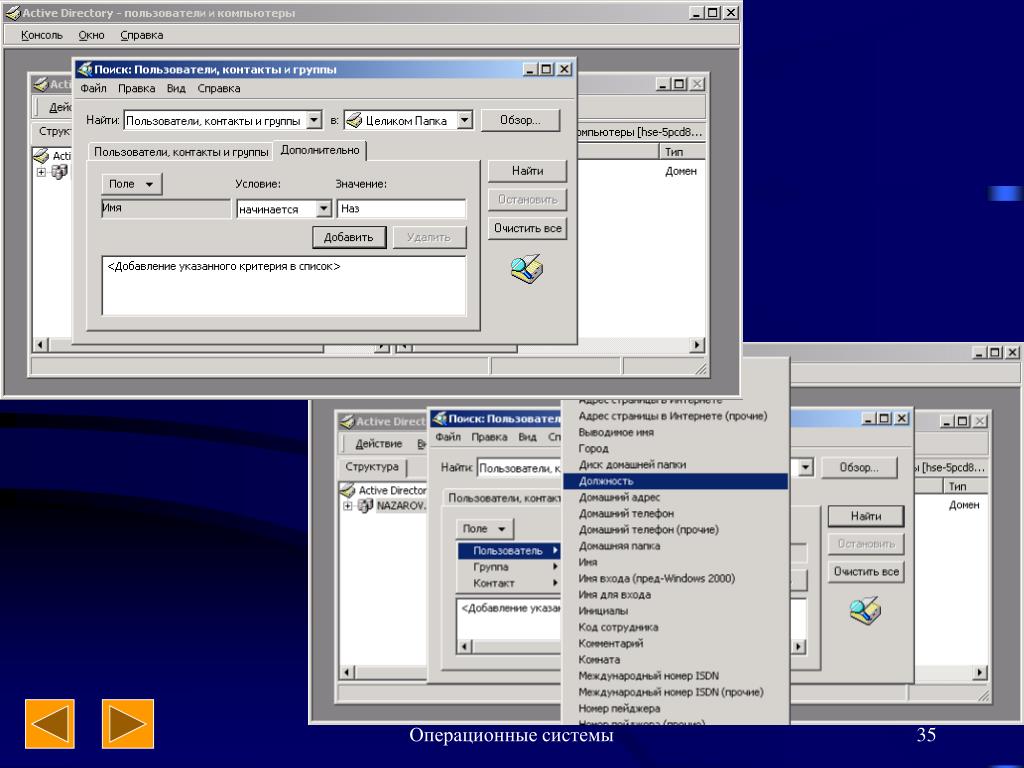

35. Операционные системы

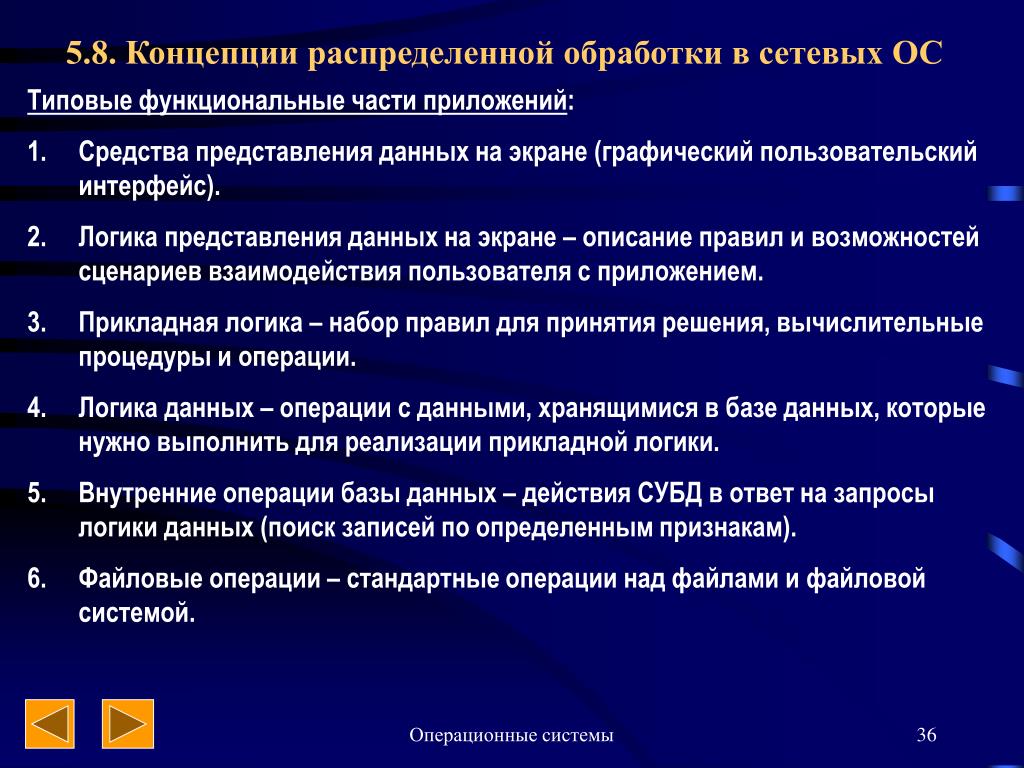

36. 5.8. Концепции распределенной обработки в сетевых ОС • Типовые функциональные части приложений: • Средства представления данных на экране (графический пользовательский интерфейс). • Логика представления данных на экране – описание правил и возможностей сценариев взаимодействия пользователя с приложением. • Прикладная логика – набор правил для принятия решения, вычислительные процедуры и операции. • Логика данных – операции с данными, хранящимися в базе данных, которые нужно выполнить для реализации прикладной логики. • Внутренние операции базы данных – действия СУБД в ответ на запросы логики данных (поиск записей по определенным признакам). • Файловые операции – стандартные операции над файлами и файловой системой. Операционные системы

37. 5.8.1. Модели распределенных приложений Двухзвенные схемы Компьютер 1 Компьютер 2 Эмуляция терминала сервера Логика приложения и обращения к базе данных 1. Операции базы данных Файловые операции Тонкий клиент (thin client) Сервер баз данных Компьютер 1 Компьютер 2 Логика приложения и обращения к базе данных Операции базы данных Интерфейс пользователя Файловые операции 2. Толстый клиент (thick client) Сервер файлов 1. Недостаточная масштабируемость и отсутствие отказоустойчивости, ограничение количества клиентов, простота обновления приложений. 2. Хорошая масштабируемость, рост сетевой нагрузки, необходимость обновления приложений на всех клиентских компьютерах. Операционные системы

38. Компьютер 1 Компьютер 2 Логика приложения и обращения к базе данных Операции базы данных 3. Интерфейс пользователя Файловые операции Клиент Сервер 3. Оптимальное использование сильных сторон сервера и клиента Трехзвенные схемы Компьютер 1 Компьютер 2 Компьютер 3 Логика приложения и обращения к базе данных Операции базы данных Интерфейс пользователя Файловые операции Тонкий клиент Сервер приложений Сервер баз данных Трехзвенная схема применяется для централизованной реализации в сети общих для распределенных приложений функций, отличных от файлового сервиса и управления базами данных. Программные модули, выполняющие эти функции,относятся к к классу middleware (промежуточному слою). Цель – позволить приложению (клиенту) получить доступ к различным серверным сервисам, не беспокоясь о различиях между серверами. Операционные системы

39. 5.8.2. Передача сообщений в распределенных системах Межпроцессное взаимодействие в компьютерных системах осуществляется: 1) совместным использованием данных, помещенных в разделяемую память; 2) передачей данных в виде сообщений. Передачей сообщений в распределенных системах управляет транспортная подсистема сетевой операционной системы. Сообщение – это блок информации, отформатированный процессом-отправителем таким образом, чтобы он был понятен процессу-получателю. Сообщение состоит из заголовка (обычно фиксированной длины) и набора данных определенного типа переменной длины. Заголовок содержит: адреса процесса-отправителя и процесса-получателя и идентификатор сообщения (последовательный номер). Набор данных содержит: 1) поле типа данных, указывающего, какие данные передаются; 2) поле длины данных, определяющее длину передаваемых данных; 3) поле данных, содержащее передаваемые данные. Операционные системы

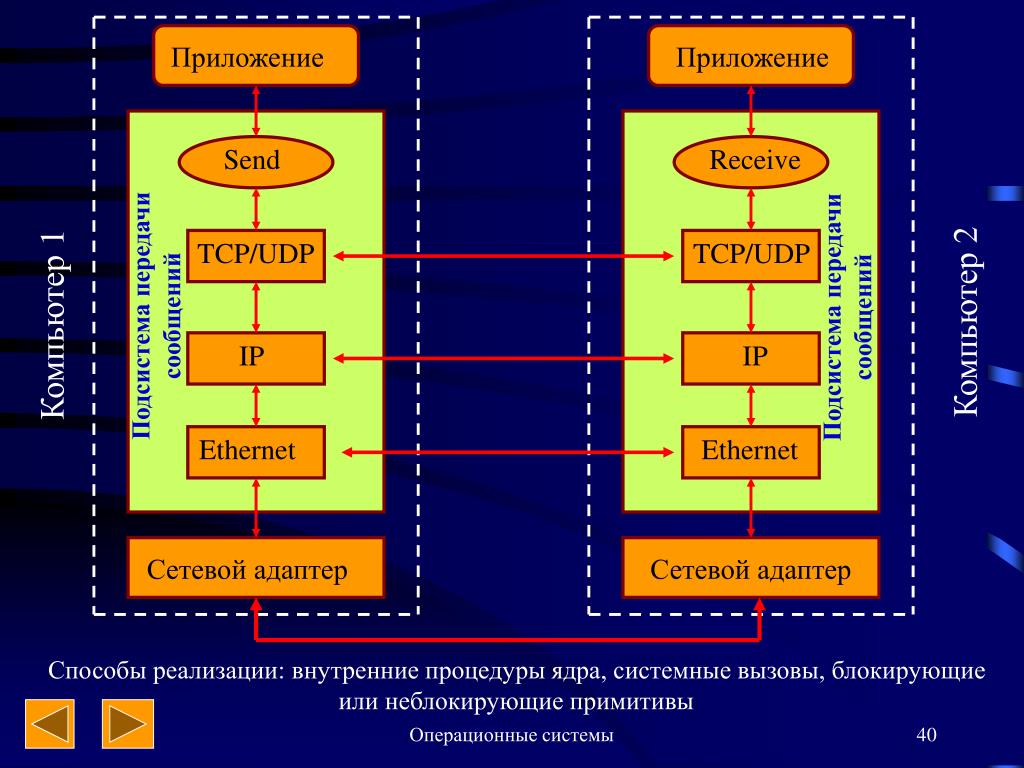

40. Приложение Приложение Send Receive TCP/UDP TCP/UDP Подсистема передачи сообщений Подсистема передачи сообщений Компьютер 2 Компьютер 1 IP IP Ethernet Ethernet Сетевой адаптер Сетевой адаптер Способы реализации: внутренние процедуры ядра, системные вызовы, блокирующие или неблокирующие примитивы Операционные системы

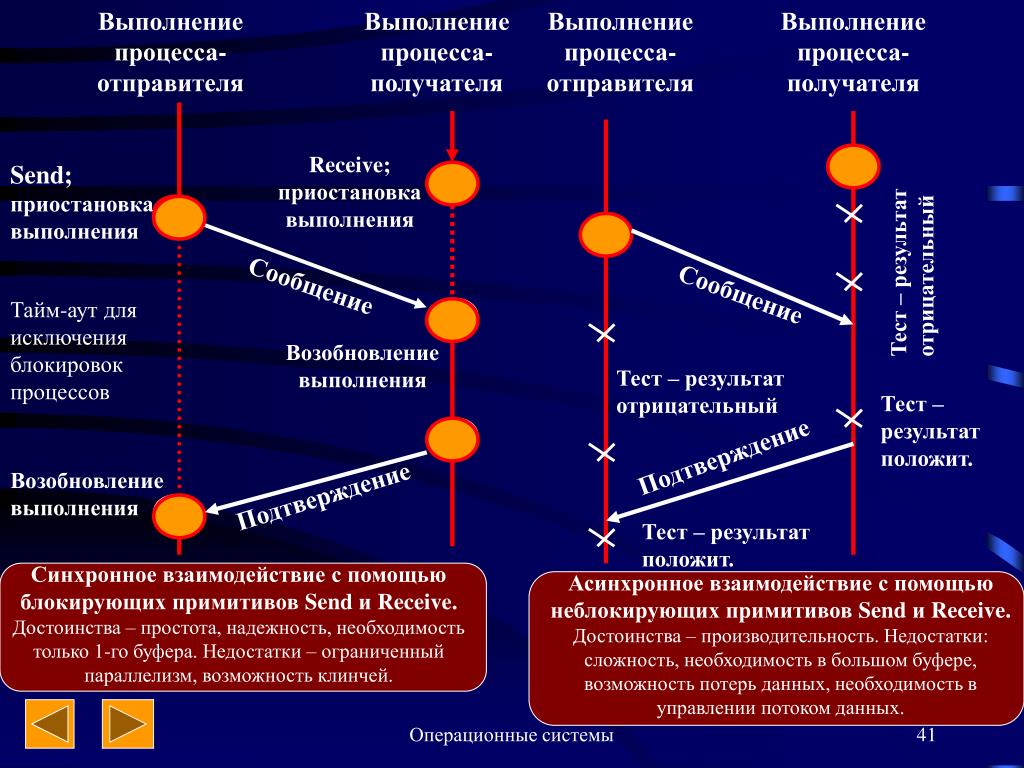

41. Выполнение процесса-отправителя Выполнение процесса-получателя Выполнение процесса-отправителя Выполнение процесса-получателя Receive; приостановка выполнения Send; приостановка выполнения Тест – результат отрицательный Сообщение Сообщение Тайм-аут для исключения блокировок процессов Возобновление выполнения Тест – результат отрицательный Тест – результат положит. Подтверждение Возобновление выполнения Подтверждение Тест – результат положит. Синхронное взаимодействие с помощью блокирующих примитивов Send и Receive. Достоинства – простота, надежность, необходимость только 1-го буфера. Недостатки – ограниченный параллелизм, возможность клинчей. Асинхронное взаимодействие с помощью неблокирующих примитивов Send и Receive. Достоинства – производительность. Недостатки: сложность, необходимость в большом буфере, возможность потерь данных, необходимость в управлении потоком данных. Операционные системы

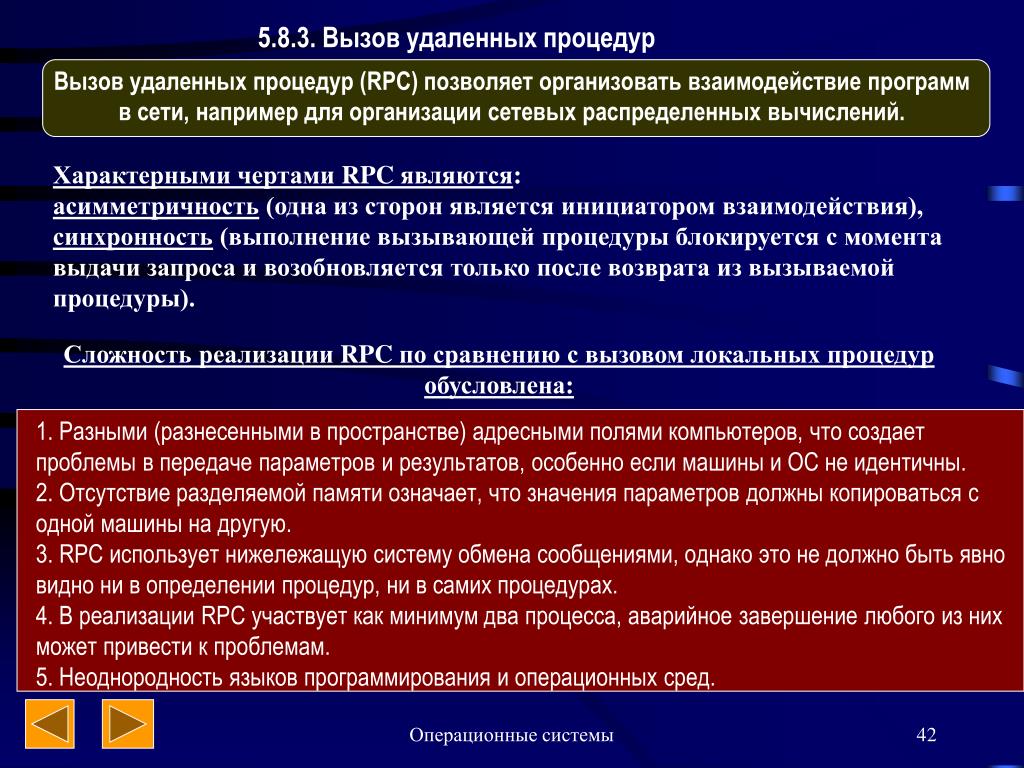

42. 5.8.3. Вызов удаленных процедур Вызов удаленных процедур (RPC) позволяет организовать взаимодействие программ в сети, например для организации сетевых распределенных вычислений. Характерными чертами RPC являются:асимметричность (одна из сторон является инициатором взаимодействия), синхронность (выполнение вызывающей процедуры блокируется с момента выдачи запроса и возобновляется только после возврата из вызываемой процедуры). Сложность реализации RPC по сравнению с вызовом локальных процедур обусловлена: 1. Разными (разнесенными в пространстве) адресными полями компьютеров, что создает проблемы в передаче параметров и результатов, особенно если машины и ОС не идентичны. 2. Отсутствие разделяемой памяти означает, что значения параметров должны копироваться с одной машины на другую. 3. RPC использует нижележащую систему обмена сообщениями, однако это не должно быть явно видно ни в определении процедур, ни в самих процедурах. 4. В реализации RPC участвует как минимум два процесса, аварийное завершение любого из них может привести к проблемам. 5. Неоднородность языков программирования и операционных сред. Операционные системы

43. Механизм RPC достигает прозрачности за счет использования клиентского и серверного стаба, организующих передачу параметров и возврат значения процедуры через сеть Компьютер-клиент Компьютер-сервер Процесс-клиент Процедура RPC Return Call Call Return Выполнение Клиентский стаб Серверный стаб Упаковка параметров Упаковка параметров Распаковка параметров Распаковка параметров Сообщение: Имя, параметры Сообщение: Результат Ядро ОС Ядро ОС RPC Runtime RPC Runtime Receive Send Receive Send Подсистема обмена сообщениями Подсистема обмена сообщениями Сообщение-вызов Сообщение-ответ Операционные системы

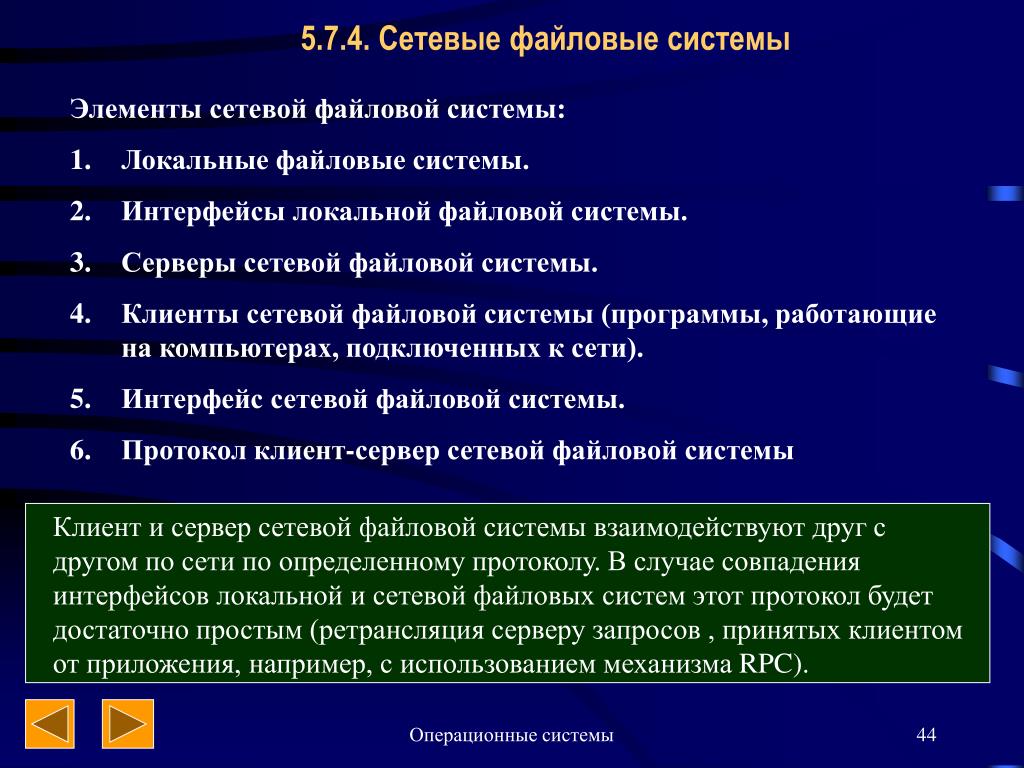

44. 5.7.4. Сетевые файловые системы • Элементы сетевой файловой системы: • Локальные файловые системы. • Интерфейсы локальной файловой системы. • Серверы сетевой файловой системы. • Клиенты сетевой файловой системы (программы, работающие на компьютерах, подключенных к сети). • Интерфейс сетевой файловой системы. • Протокол клиент-сервер сетевой файловой системы Клиент и сервер сетевой файловой системы взаимодействуют друг с другом по сети по определенному протоколу. В случае совпадения интерфейсов локальной и сетевой файловых систем этот протокол будет достаточно простым (ретрансляция серверу запросов , принятых клиентом от приложения, например, с использованием механизма RPC). Операционные системы

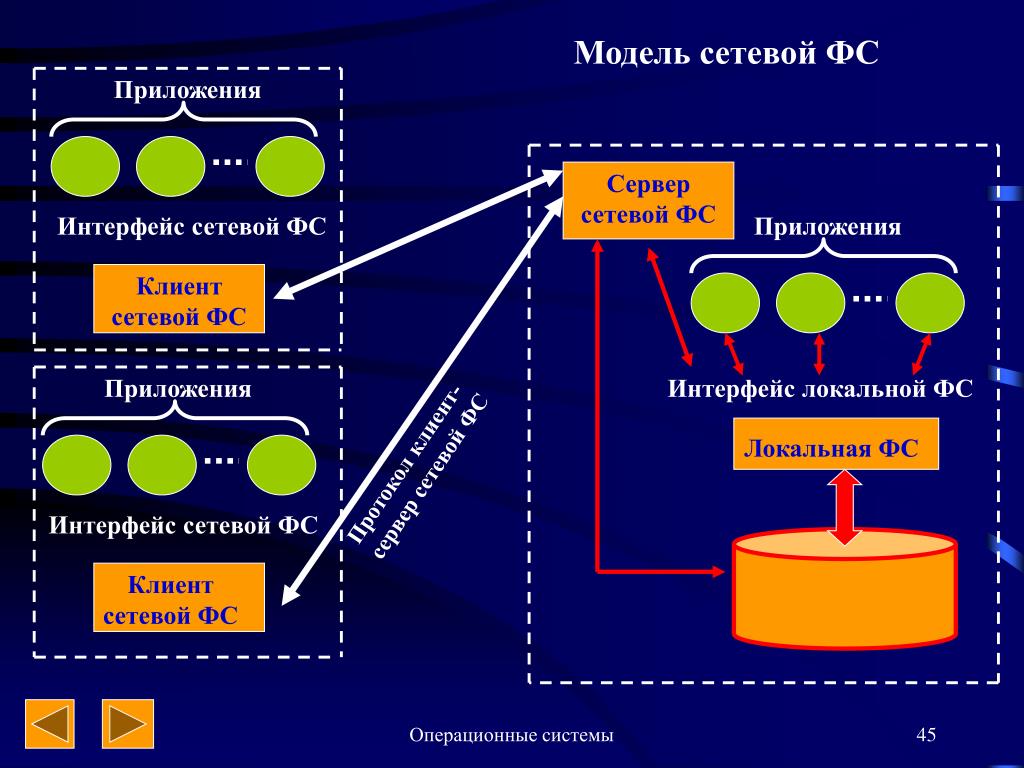

45. Приложения Приложения Интерфейс сетевой ФС Клиент сетевой ФС Модель сетевой ФС Сервер сетевой ФС Интерфейс сетевой ФС Клиент сетевой ФС Приложения Интерфейс локальной ФС Протокол клиент-сервер сетевой ФС Локальная ФС Операционные системы

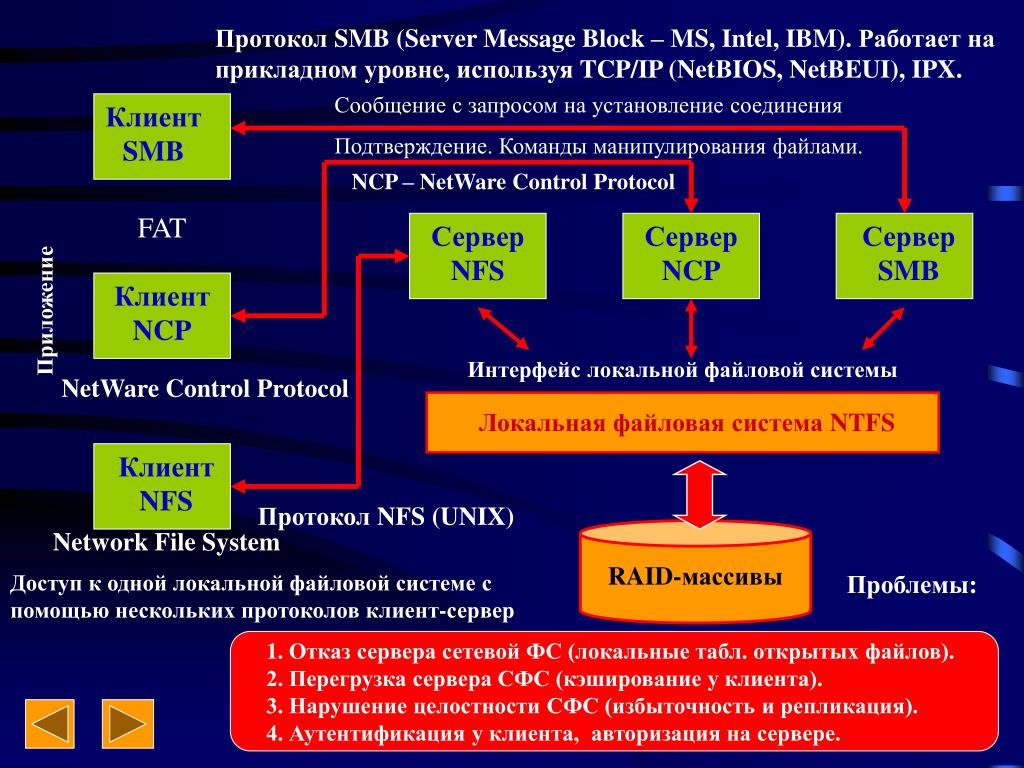

46. Протокол SMB (Server Message Block – MS, Intel, IBM). Работает на прикладном уровне, используя TCP/IP (NetBIOS, NetBEUI), IPX. Сообщение с запросом на установление соединения Подтверждение. Команды манипулирования файлами. Клиент SMB NCP – NetWare Control Protocol FAT Сервер NFS Сервер NCP СерверSMB Приложение Клиент NCP Интерфейс локальной файловой системы NetWare Control Protocol Локальная файловая система NTFS Клиент NFS Протокол NFS (UNIX) Network File System RAID-массивы Доступ к одной локальной файловой системе с помощью нескольких протоколов клиент-сервер Проблемы: 1. Отказ сервера сетевой ФС (локальные табл. открытых файлов). 2. Перегрузка сервера СФС (кэширование у клиента). 3. Нарушение целостности СФС (избыточность и репликация). 4. Аутентификация у клиента, авторизация на сервере. Операционные системы
