  1. LCD • Cristal Liquido entre dos Placas conductoras. • El cristal Modifica la luz cuando pasa por él. • Es sensible a los campos electricos. • El sistema mas usado, Nemático de Torsión.

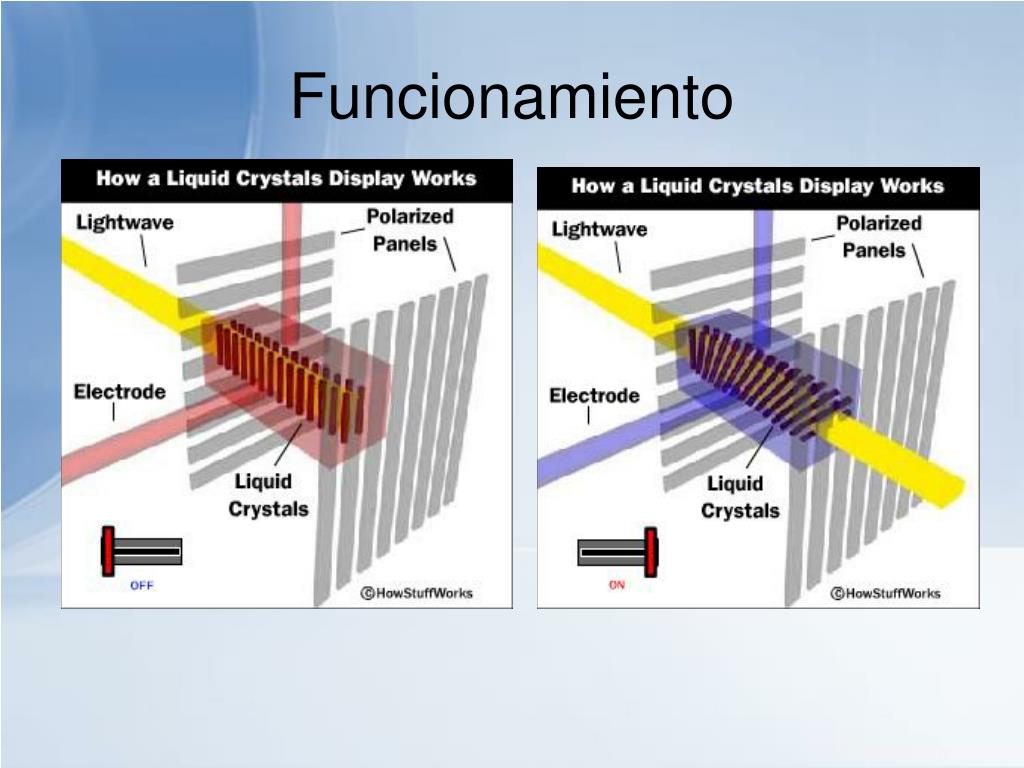

  2. Funcionamiento

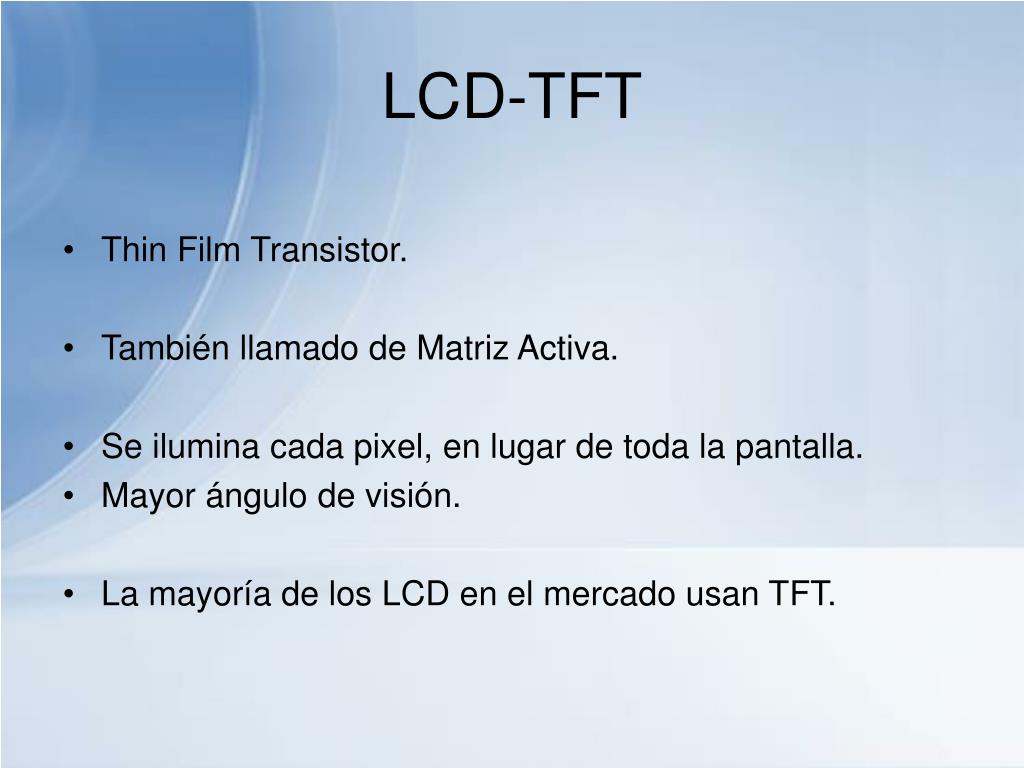

  3. LCD-TFT • Thin Film Transistor. • También llamado de Matriz Activa. • Se ilumina cada pixel, en lugar de toda la pantalla. • Mayor ángulo de visión. • La mayoría de los LCD en el mercado usan TFT.

  4. Usos

  5. Plasmas • Rejilla con Plasma ( Neón y Xenón) entre dos cristales. • Cristales poseen diodos. • Depósitos con partículas fosforescentes. • Tres depósitos por pixel.

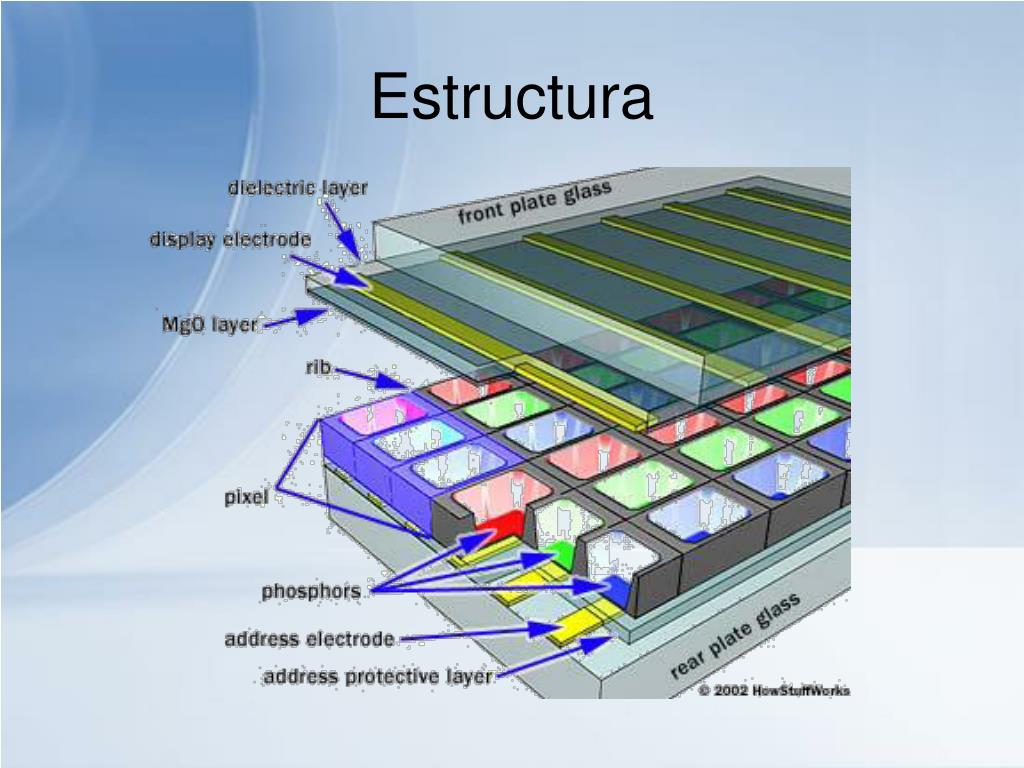

  6. Estructura

  7. Funcionamiento • Descarga eléctrica en el Plasma. • Se libera radiación UV. • Los rayos UV excitan los depósitos fosforescentes.

  8. Funcionamiento

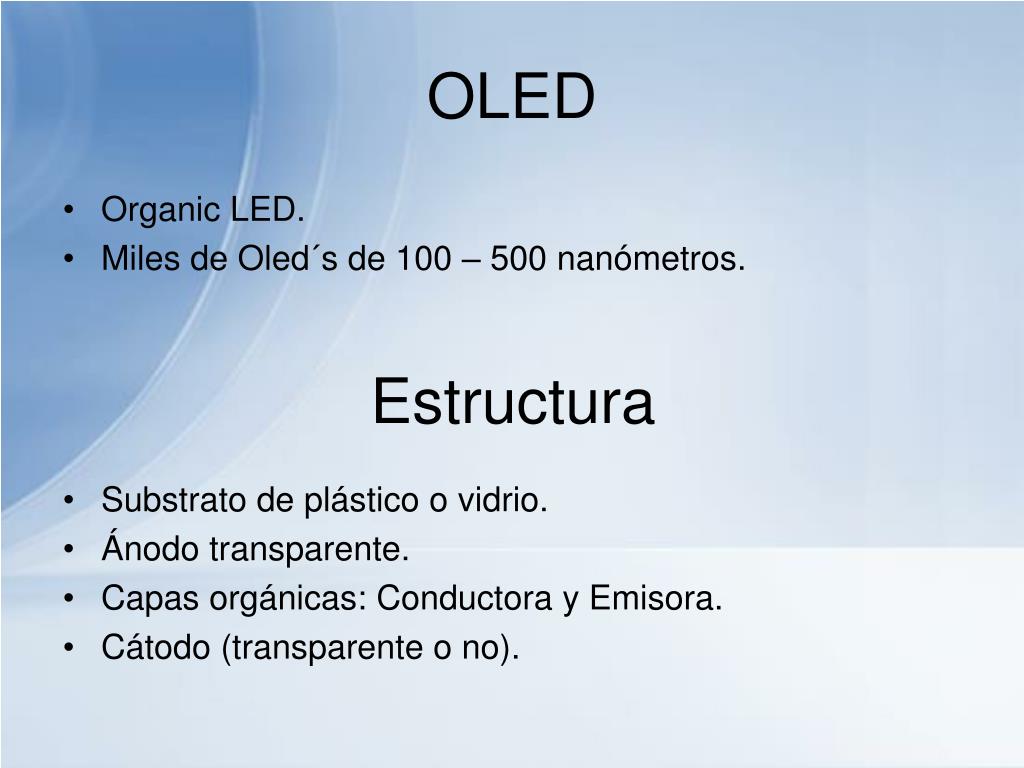

  9. Organic LED. Miles de Oled´s de 100 – 500 nanómetros. Substrato de plástico o vidrio. Ánodo transparente. Capas orgánicas: Conductora y Emisora. Cátodo (transparente o no). OLED Estructura

  10. Estructura

  11. Funcionamiento • Corriente de cátodo a ánodo a través de las capas orgánicas.

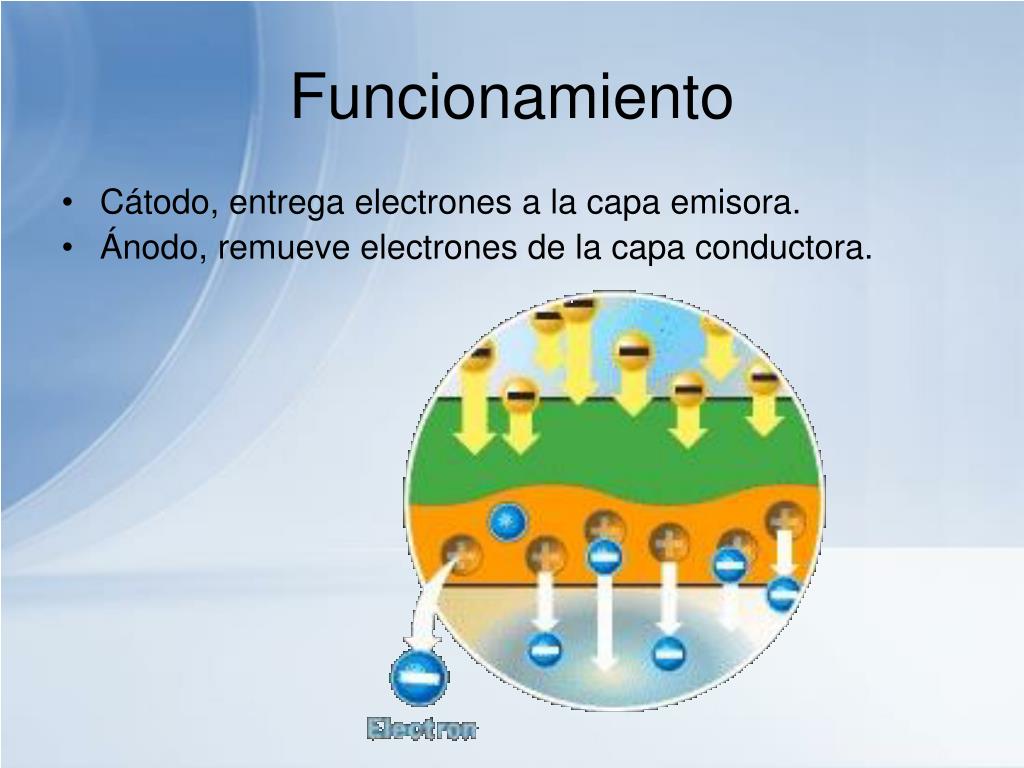

  12. Funcionamiento • Cátodo, entrega electrones a la capa emisora. • Ánodo, remueve electrones de la capa conductora.

  13. Funcionamiento • Se crean “huecos” en la capa conductora

  14. Funcionamiento • Electrones “saltan” desde la capa emisora a la conductora. • Se libera energía en forma de luz

  15. Tipos de Oled • Matriz pasiva • Matriz Activa

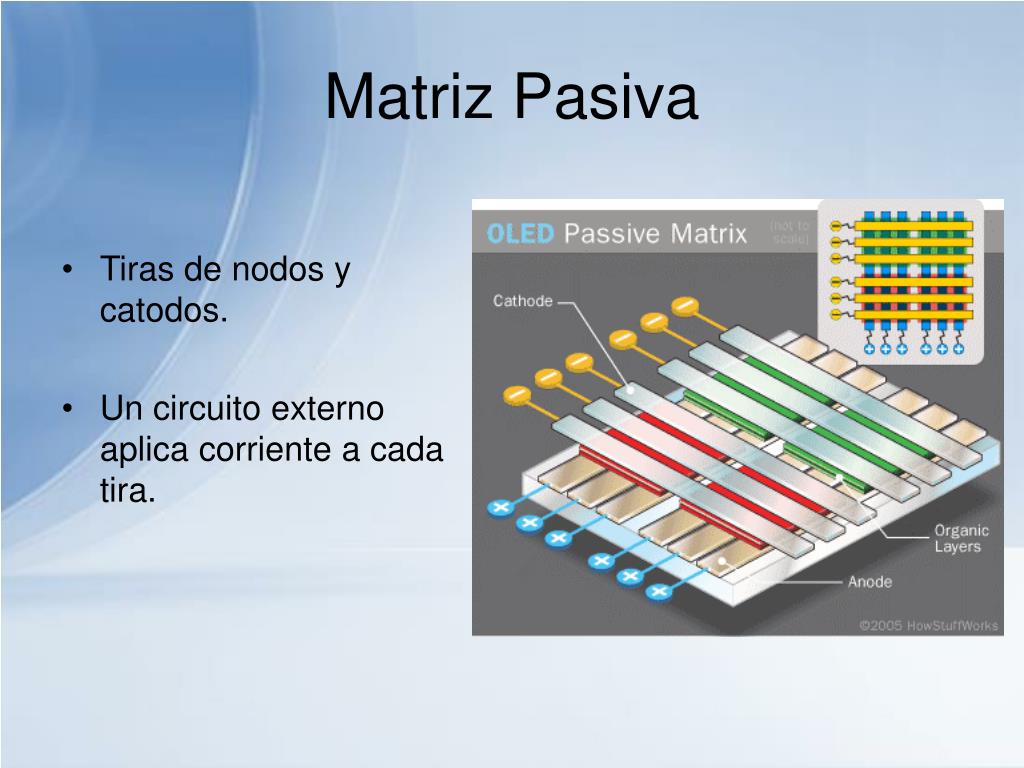

  16. Matriz Pasiva • Tiras de nodos y catodos. • Un circuito externo aplica corriente a cada tira.

  17. Matriz Activa • Capa de anodo y catodo completa. • Incorpora una matriz TFT. • Los circuitos del TFT determinan que pixel se enciende.

  18. Usos

  19. SED • Surface-conduction Electron-emitter Display. • Funcionamiento similar al TRC. • Millones de TRC, llamados SCE´s. • Tres SCE´s por pixel.

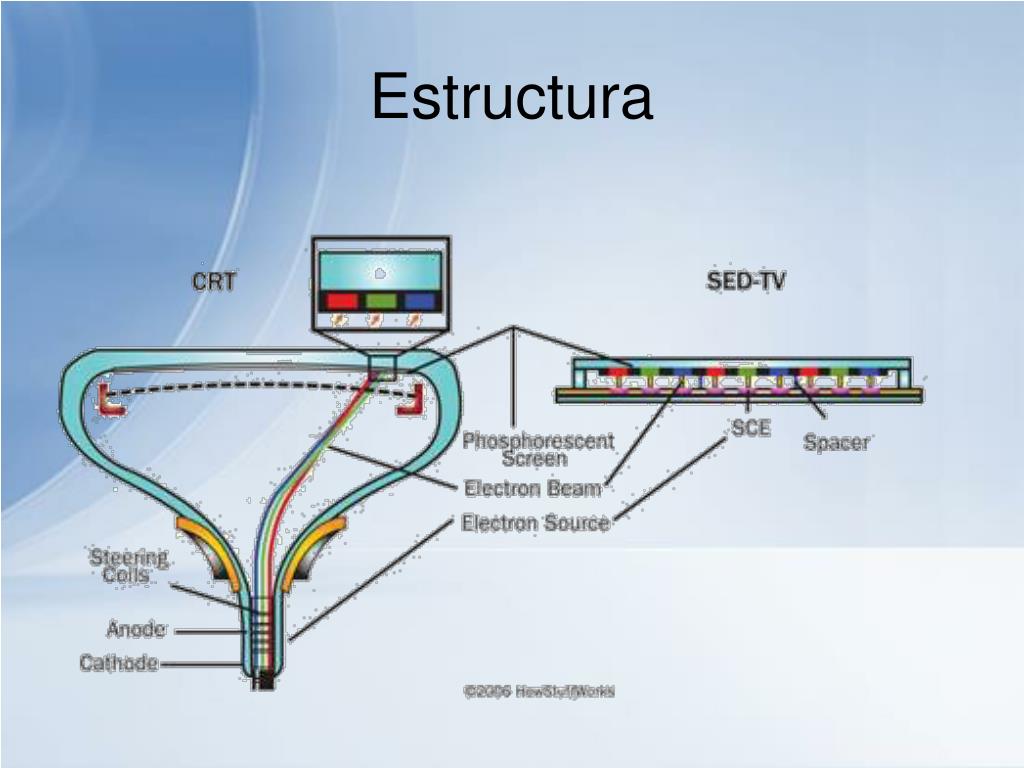

  20. Estructura

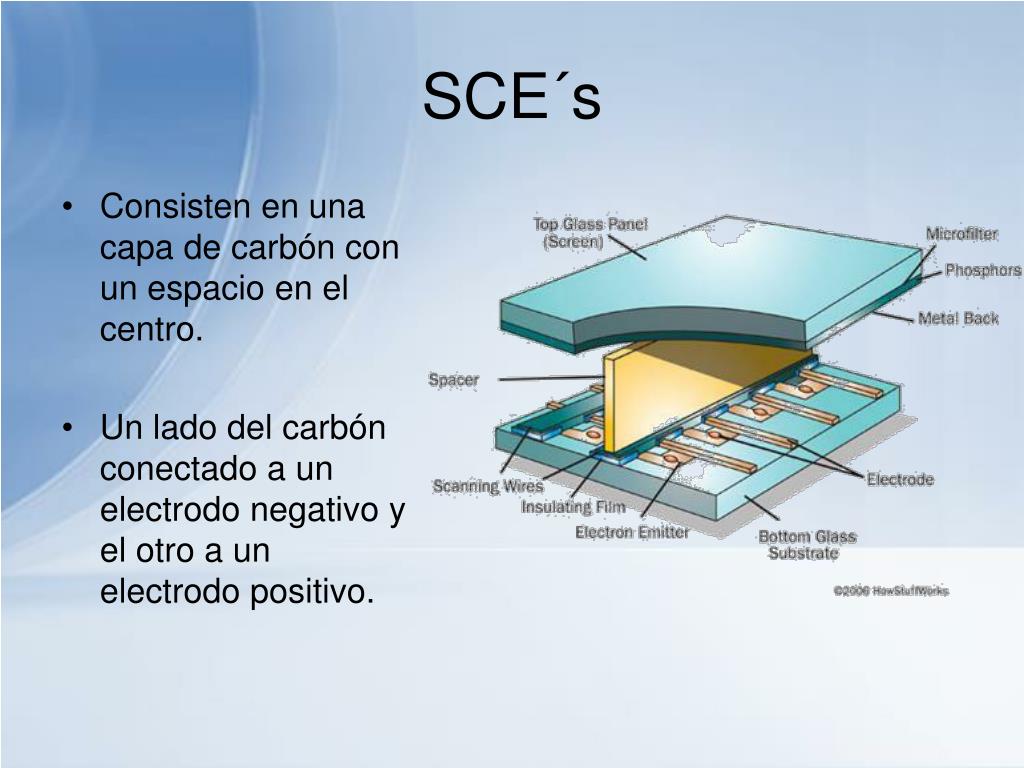

  21. SCE´s • Consisten en una capa de carbón con un espacio en el centro. • Un lado del carbón conectado a un electrodo negativo y el otro a un electrodo positivo.

  22. Funcionamiento • Al aplicar corriente al SCE, electrones aparecen a un lado del espacio en el carbón. • El electrón se dirige a otra placa, cargada positivamente, con materiales fosforescentes. • Al impactar el electron en la placa se libera luz.

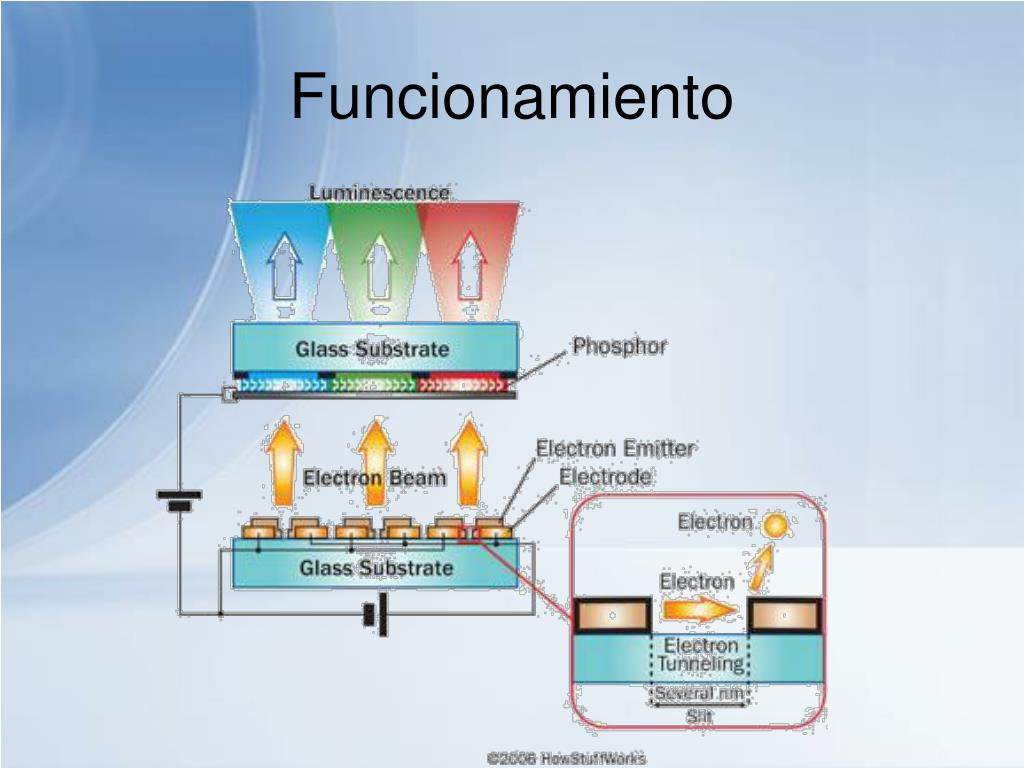

  23. Funcionamiento

  24. Comparacion

  25. Quien gana(rá)? • Por el momento LCD. • OLED podrian ser la revelacion. • SED, si los precios son bajos.
