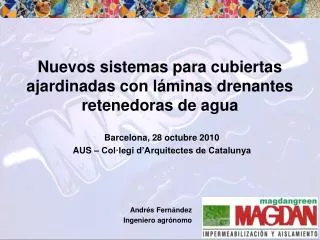

  1. Nuevos sistemas para cubiertas ajardinadas con láminas drenantes retenedoras de agua Barcelona, 28 octubre 2010 AUS – Col·legi d’Arquitectes de Catalunya Andrés Fernández Ingeniero agrónomo

  2. INDICE PONENCIA • CUBIERTAS AJARDINADAS • TIPOS • COMPONENTES • PRINCIPALES BENEFICIOS • GESTION AGUA PLUVIAL URBANA • EFECTO DE LAS CUBIERTAS AJARDINADAS • EL CASO DE LA CIUDAD DE BARCELONA

  3. COMPONENTES DEL SISTEMA Vegetación Sustrato Lámina filtrante Placa drenante PLATON DE25/DE40 Geotextil protección Impermeabilización antiraíces Aislamiento térmico Barrera de vapor (opcional) Soporte

  4. LAMINA DRENANTE Y RETENCION Abertura ventilación Canal de sobreflujo

  5. ELECCION DE LOS COMPONENTES

  6. TIPOS DE CUBIERTAS AJARDINADAS Extensivas Intensivas

  7. PRINCIPALES BENEFICIOS EN EL EDIFICIO • Ahorro energético: aislamiento térmico, reducción inercia térmica • Protección de la impermeabilización (menores diferencias de Tª dia) EN LA CIUDAD • Reducción del efecto isla de calor urbano (efecto transpiración plantas) • Sistema retención y regulador del agua de lluvia • Mejora calidad del aire

  8. GESTIÓN AGUA PLUVIAL URBANA PROBLEMAS • Aumento crecimiento urbanístico descontrolado • Aumento superficies impermeabilizadas (95%) • Falta adaptación y mantenimiento de los sistemas de evacuación • Descargas a sistemas unitarios (aguas residuales y pluviales)

  9. ESTUDIO REGULACIÓN DE LAS AGUAS PLUVIALES POR LAS CUBIERTAS AJARDINADAS Tablas y datos del ” ESTUDIO REGULACIÓN DE LAS AGUAS PLUVIALES POR LAS CUBIERTAS AJARDINADAS” realizado por la EPA (ENVIRONMENTAL PROTECTION AGENCY) - Office of Research and DevelopmentNational Risk Management Research Laboratory - Water Supply and Water Resources Division - EEUU – FEBRERO 2009

  10. EFECTO DE LAS CUBIERTAS AJARDINADAS EN RELACIÓN AL AGUA DE LLUVIA Retención 100% en meses verano y 20% en invierno. Media anual retención 50%

  11. EFECTO DE LAS CUBIERTAS AJARDINADAS EN RELACIÓN AL AGUA DE LLUVIA 76 mm/h = Lluvia en 30 agosto. Retención 45% y retraso de la evacuación de agua

  12. EFECTO DE LAS CUBIERTAS AJARDINADAS EN RELACIÓN AL AGUA DE LLUVIA CONCLUSIONES DEL ESTUDIO • BUENA HERRAMIENTA PARA LA GESTION DEL AGUA DE LLUVIA • RETENCION EN FUNCIÓN DEL TIPO DE SUSTRATO Y SU ESTADO DE SATURACIÓN • A MAYOR PENDIENTE MENOR RETENCIÓN • ACTUAN COMO FILTROS DEL AGUA DE LLUVIA – RETIENEN CONTAMINANTES

  13. EL CASO DE LA CIUDAD DE BARCELONA CARACTERÍSTICAS • BAJA PLUVIOMETRIA PERO RIESGO TORMENTAS FUERTES. CLIMA MEDITERRÁNEO • PLAN CONSTRUCCIÓN HASTA 33 DEPÓSITOS DE RETENCIÓN CON UN VOLUMEN TOTAL DE 1.169.000 m3 PARA TORMENTAS (PREV. 2015) • REGULACIÓN DE LOS CAUDALES DIRIGIDOS A DEPURADORAS PARA REDUCIR CONTAMINACIÓN DE RIOS Y MAR • REUTILIZACIÓN AGUA PARA USO NO DOMÉSTICO

  14. EL CASO DE LA CIUDAD DE BARCELONA HIPÓTESIS CONSTRUCCION DE CUBIERTAS AJARDINADAS Si 1/3 de la superficie de cubiertas de edificios de Barcelona - 12,3 km2 Retención máxima - 1.350.000 m3 Equivalente aprox. a TODOS los depósitos que están proyectado a 2015. CAPACIDAD RETENCIÓN MÁXIMA 110 l/m2

  15. EL CASO DE LA CIUDAD DE BARCELONA

  16. CUBIERTAS AJARDINADAS CONCLUSIONES La utilización de cubiertas ajardinadas con sistema de drenaje y acumulación es una metodología eficiente y económica. Herramienta para reducir los problemas de las lluvias torrenciales en las ciudades por su capacidad de retención. Mejora de nuestras ciudades: más “verdes” y mejores para vivir.

  17. CUBIERTAS AJARDINADAS CONCLUSIONES Existen en el mercado empresas que disponen de soluciones y láminas drenantes especificas para cada tipo de cubierta ajardinada

  18. Edifici CMT - @22 -Barcelona Instalación Jardinería Monés, SL

  19. Edificio CMT - @22 -Barcelona Instalación Jardinería Monés, SL

  20. Edificio CMT - @22 -Barcelona Instalación Jardinería Monés, SL

  21. Terminal T4 - Madrid

  22. Centro comercial en Algeciras

  23. Vertedero de Pinto - Madrid

  24. Otras referencias Bodega Torres Madrid

  25. MUCHAS GRACIAS www.magdan.com
