第五章 cdma2000FTP 业务 评估测试

1. 第五章 cdma2000FTP业务评估测试 肖 建 荣

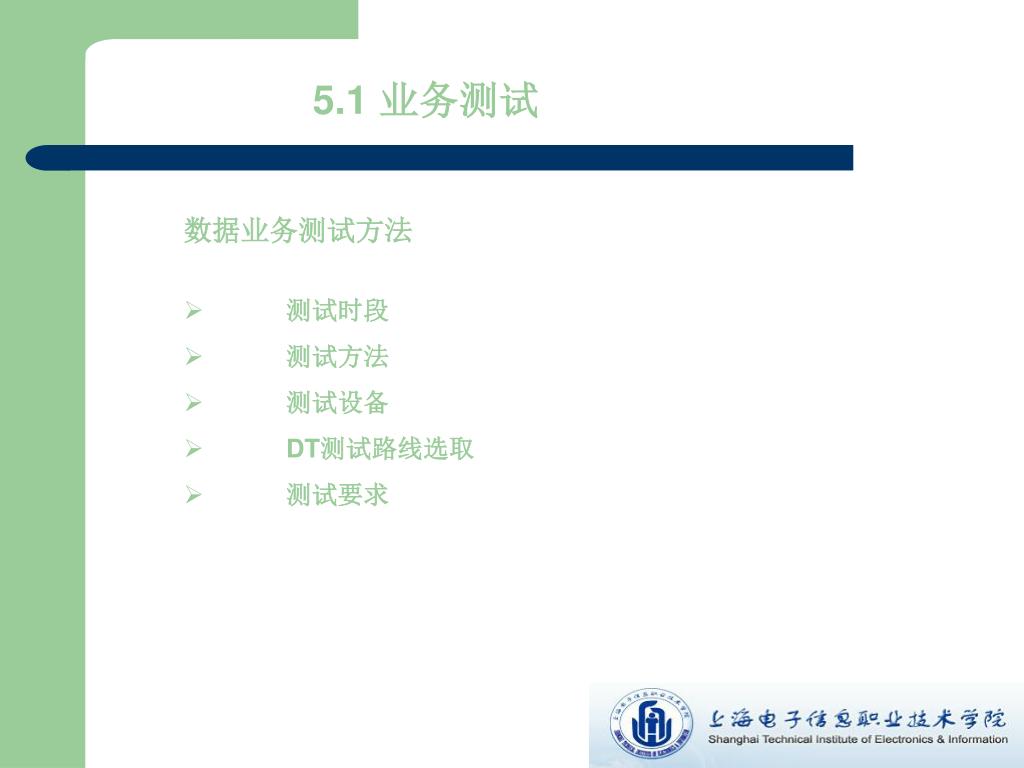

2. 5.1 业务测试 数据业务测试方法 • 测试时段 • 测试方法 • 测试设备 • DT测试路线选取 • 测试要求

3. 5.1 业务测试 FTP数据业务上传测试 • 创建测试工程 第一步：运行软件，创建测试工程。

4. 5.1 业务测试 第二步：设置“创建新工程”数据保存路径及主要工程参数。

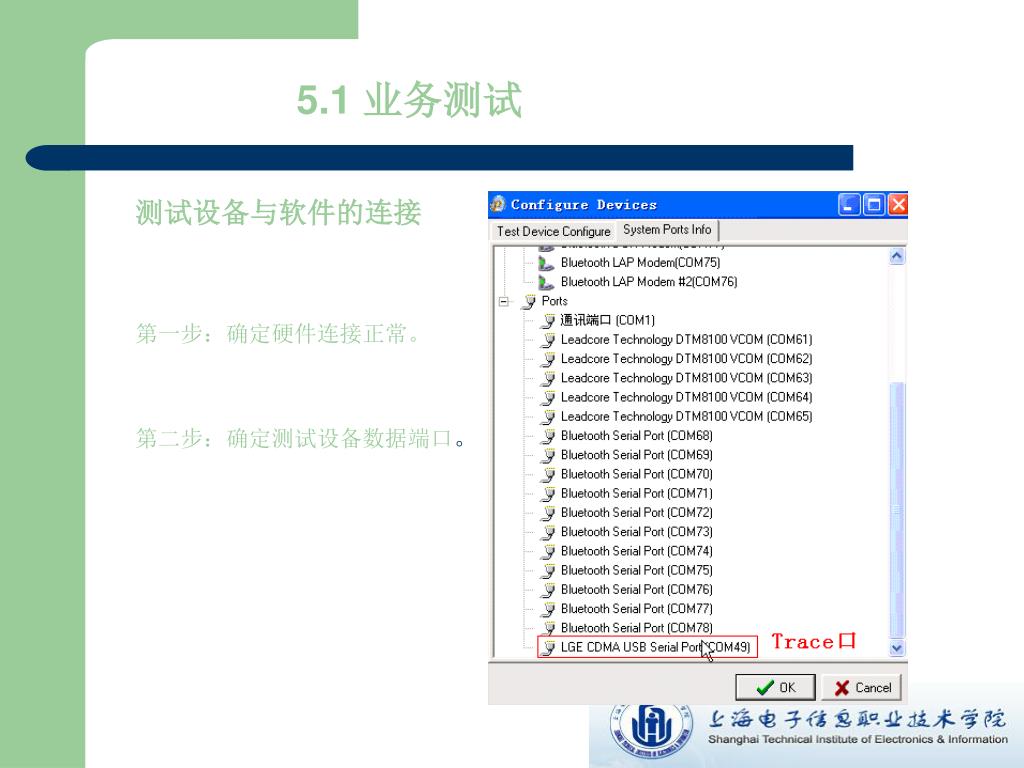

5. 5.1 业务测试 测试设备与软件的连接 第一步：确定硬件连接正常。 第二步：确定测试设备数据端口。

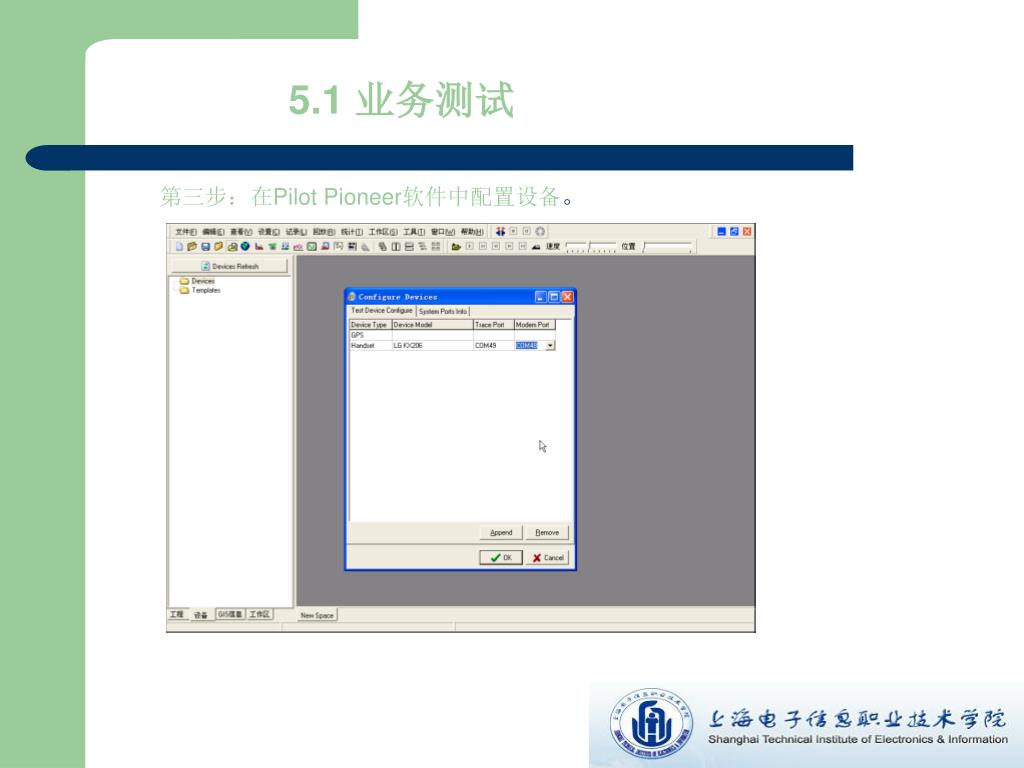

6. 5.1 业务测试 第三步：在Pilot Pioneer软件中配置设备。

7. 5.1 业务测试 • 配置下载测试测试模板 第一步：创建测试模版。

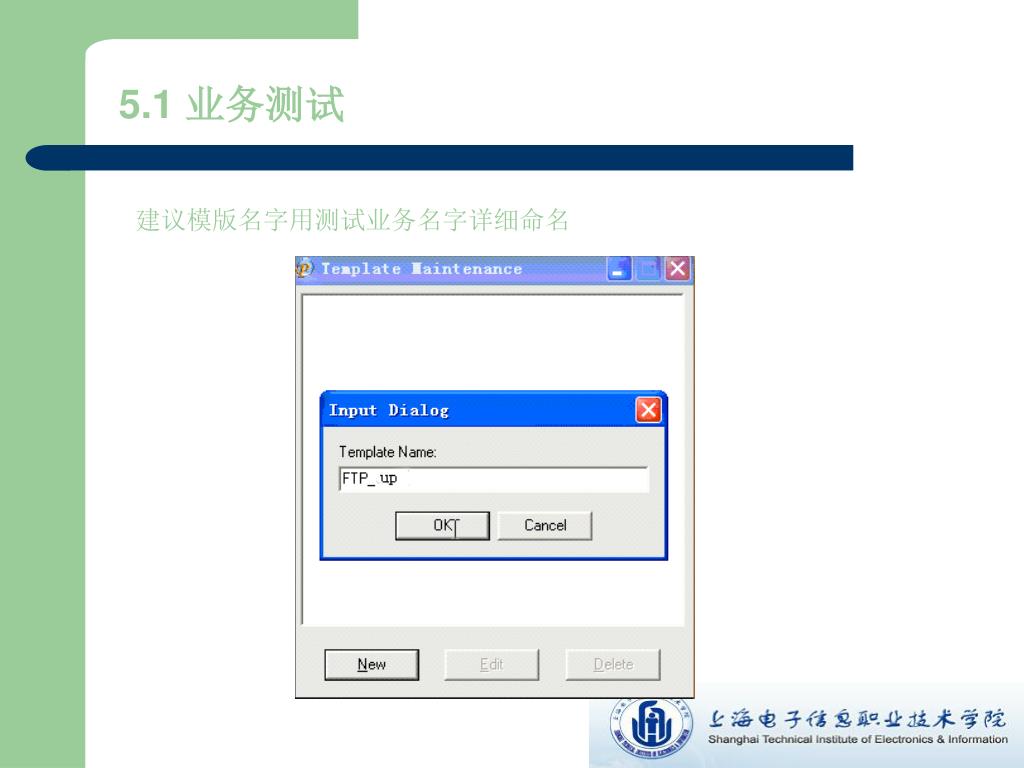

8. 5.1 业务测试 建议模版名字用测试业务名字详细命名

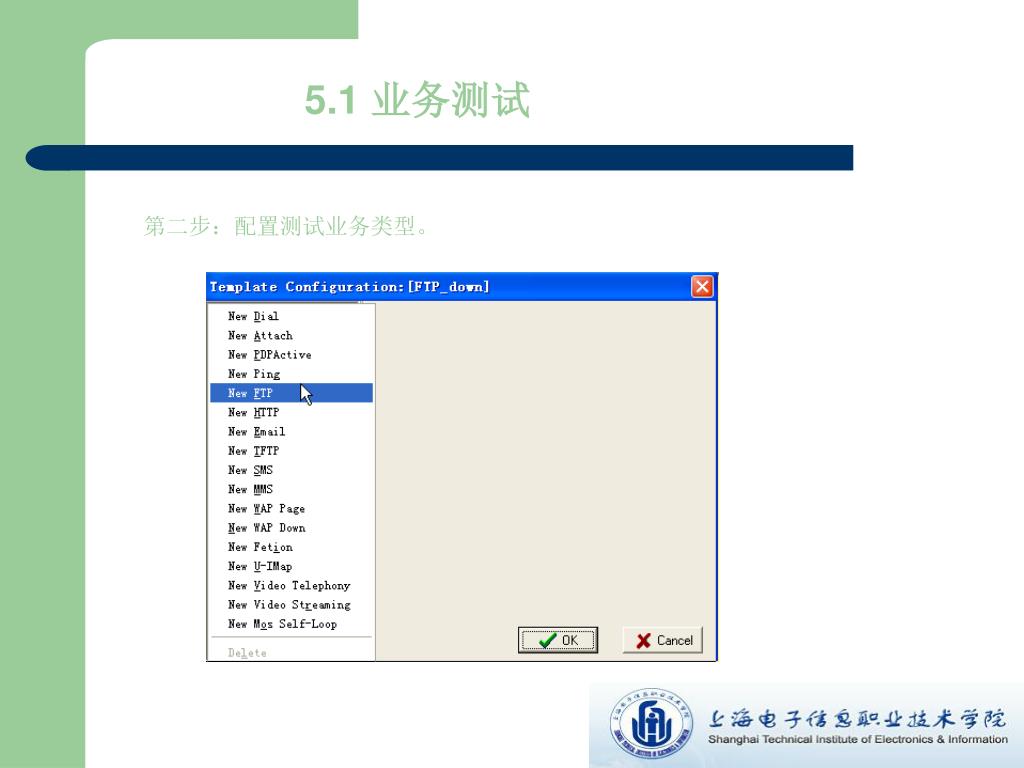

9. 5.1 业务测试 第二步：配置测试业务类型。

10. 5.1 业务测试 第三步：配置测试业务参数。

11. 5.1 业务测试 ”按钮： • 保存工程配置 在经过以上各个设置之后，最好对以上的配置做一保存，以方便以后调用本次配置。保存的方法为：在软件图标中选择。

12. 5.1 业务测试 ”按钮： 下图的文件名并不是Log文件的名字，而是工程的一个快捷方式。其中会保存前期所有的配置：

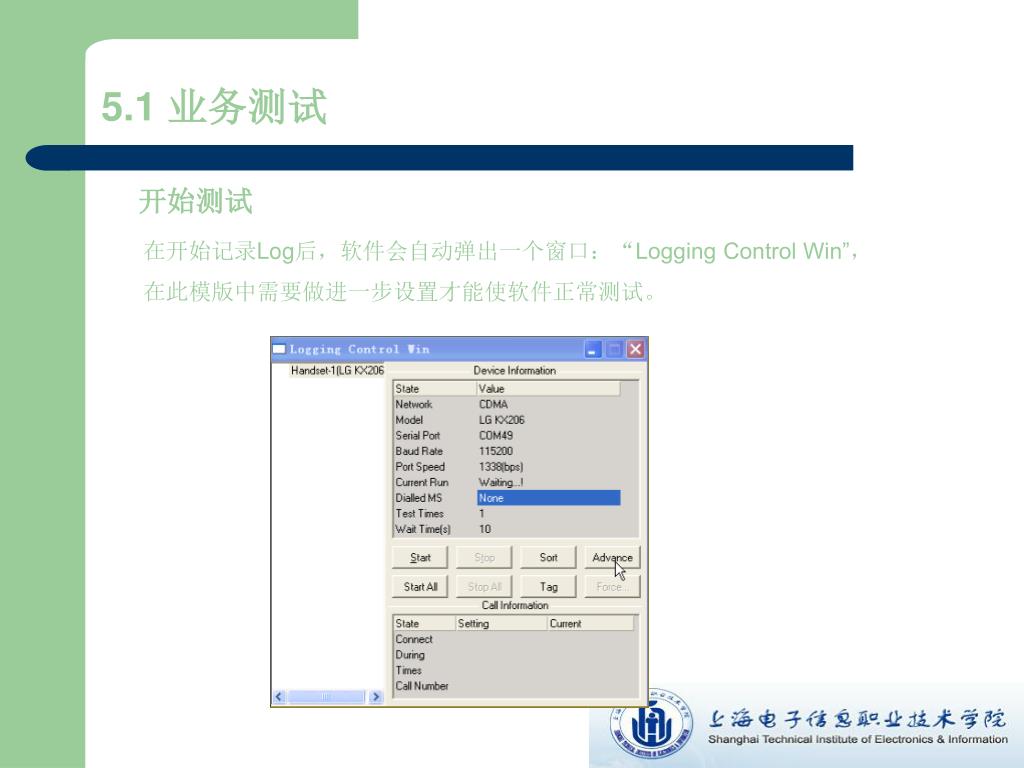

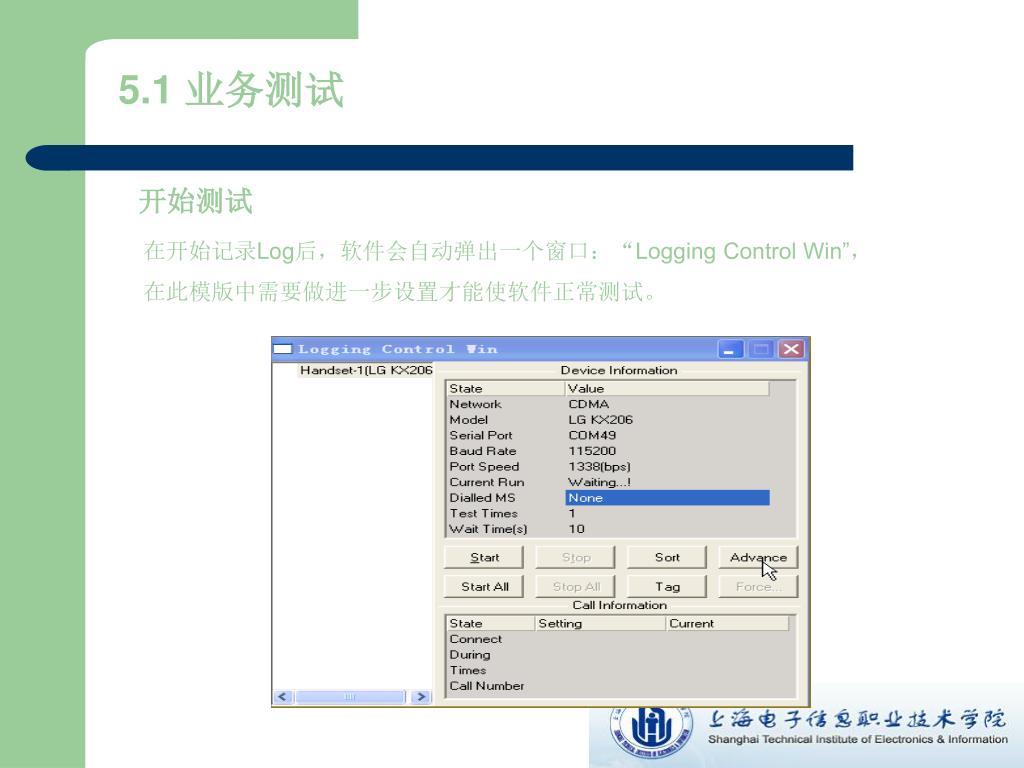

13. 5.1 业务测试 • 开始测试 在开始记录Log后，软件会自动弹出一个窗口：“Logging Control Win”， 在此模版中需要做进一步设置才能使软件正常测试。

14. 5.1 业务测试 点击“start”开始测试。

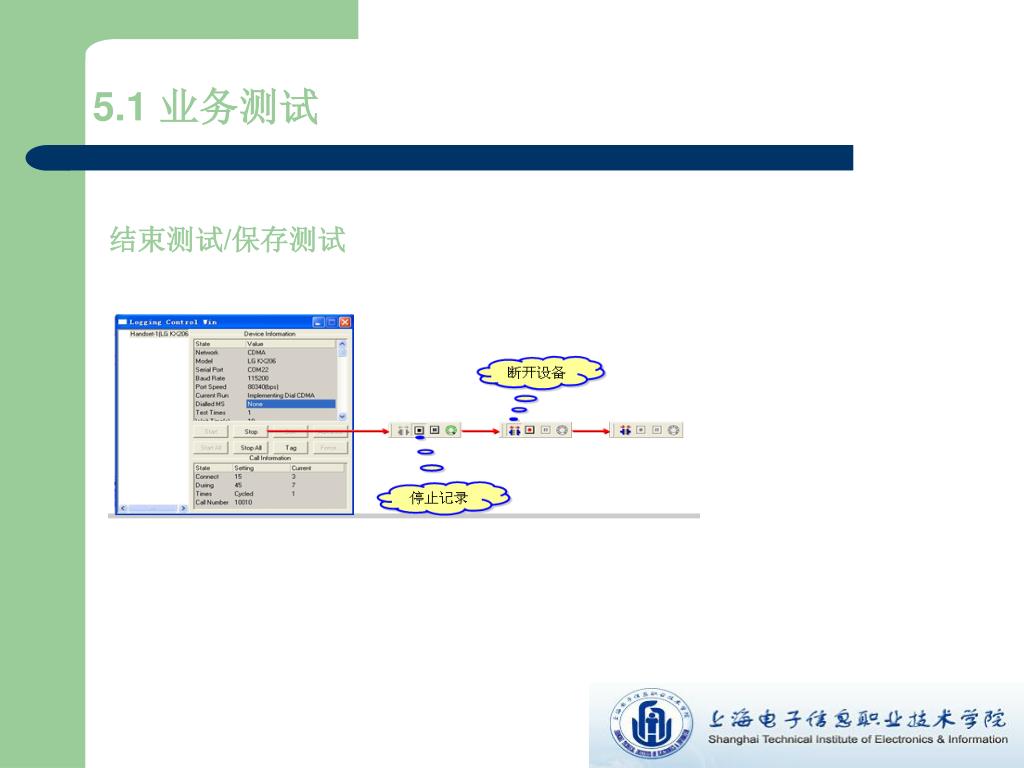

15. 5.1 业务测试 • 结束测试/保存测试

16. 5.1 业务测试 FTP数据业务下载测试 • 创建测试工程 第一步：运行软件，创建测试工程。

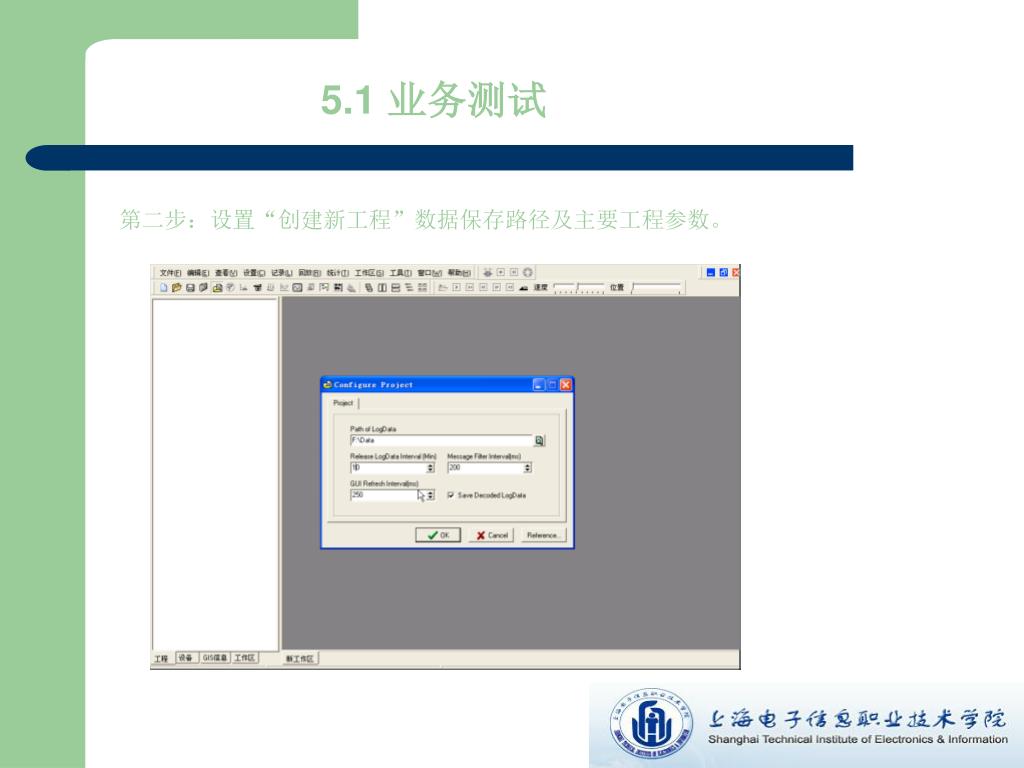

17. 5.1 业务测试 第二步：设置“创建新工程”数据保存路径及主要工程参数。

18. 5.1 业务测试 测试设备与软件的连接 第一步：确定硬件连接正常。 第二步：确定测试设备数据端口。

19. 5.1 业务测试 第三步：在Pilot Pioneer软件中配置设备。

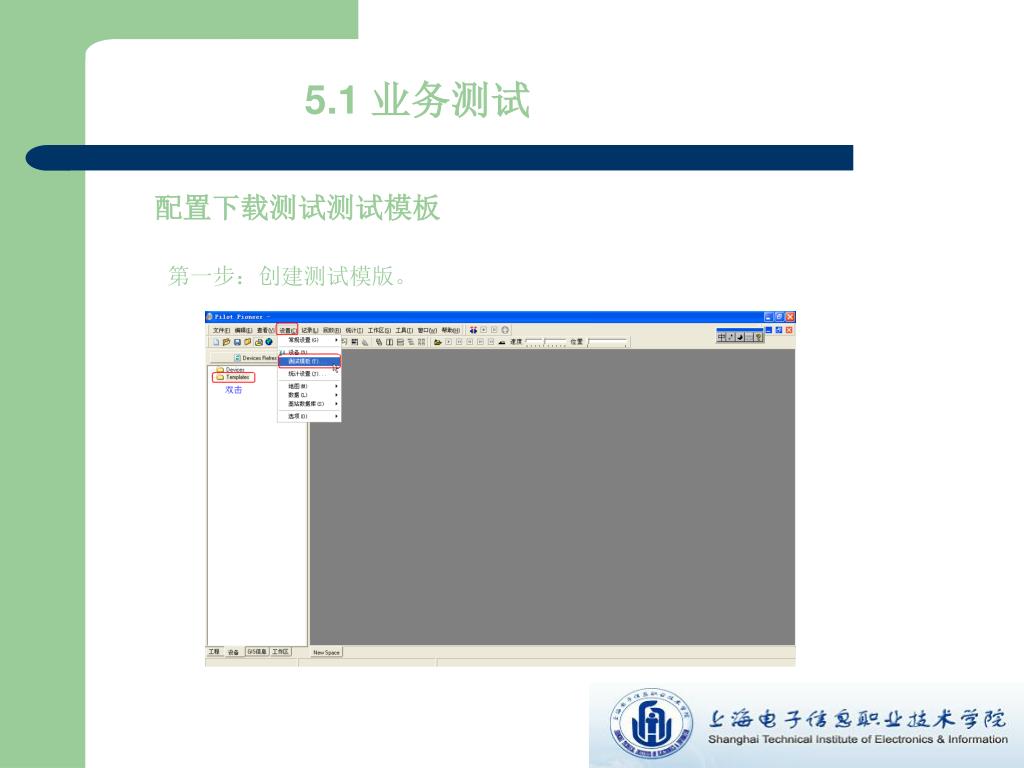

20. 5.1 业务测试 • 配置下载测试测试模板 第一步：创建测试模版。

21. 5.1 业务测试 建议模版名字用测试业务名字详细命名

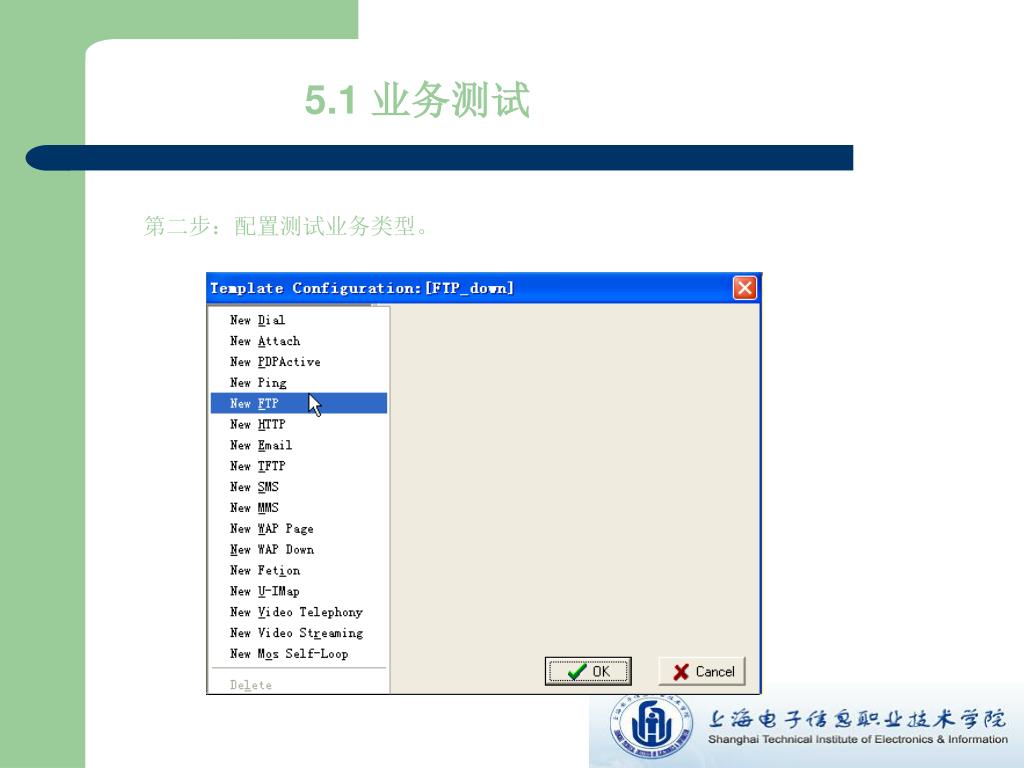

22. 5.1 业务测试 第二步：配置测试业务类型。

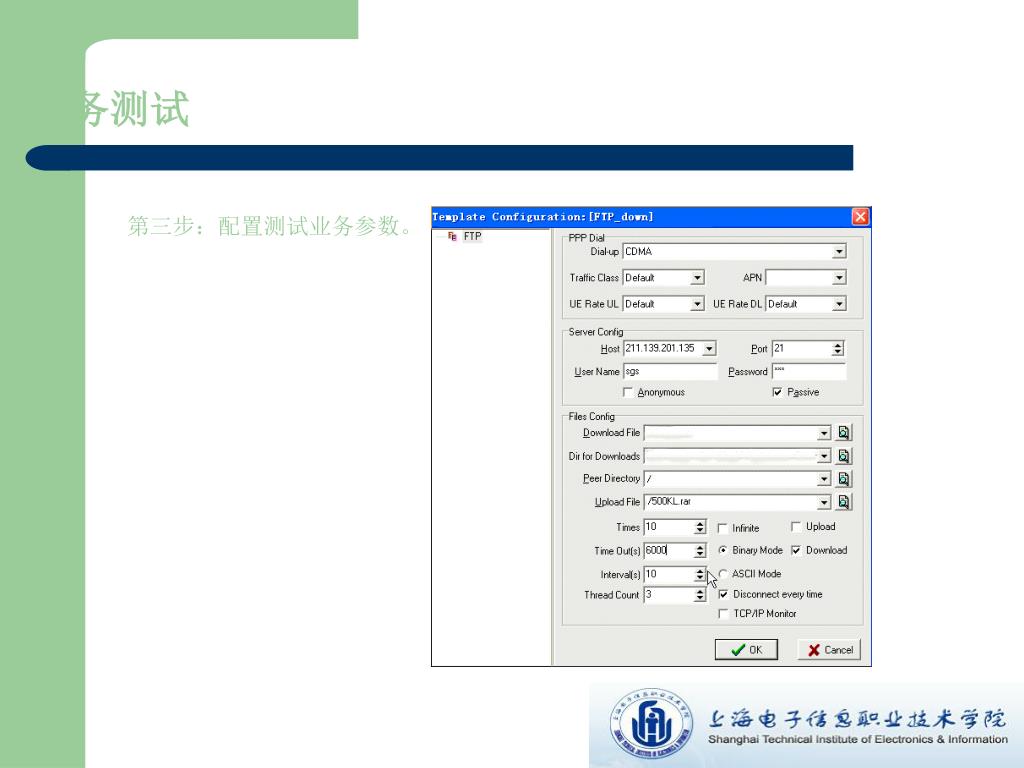

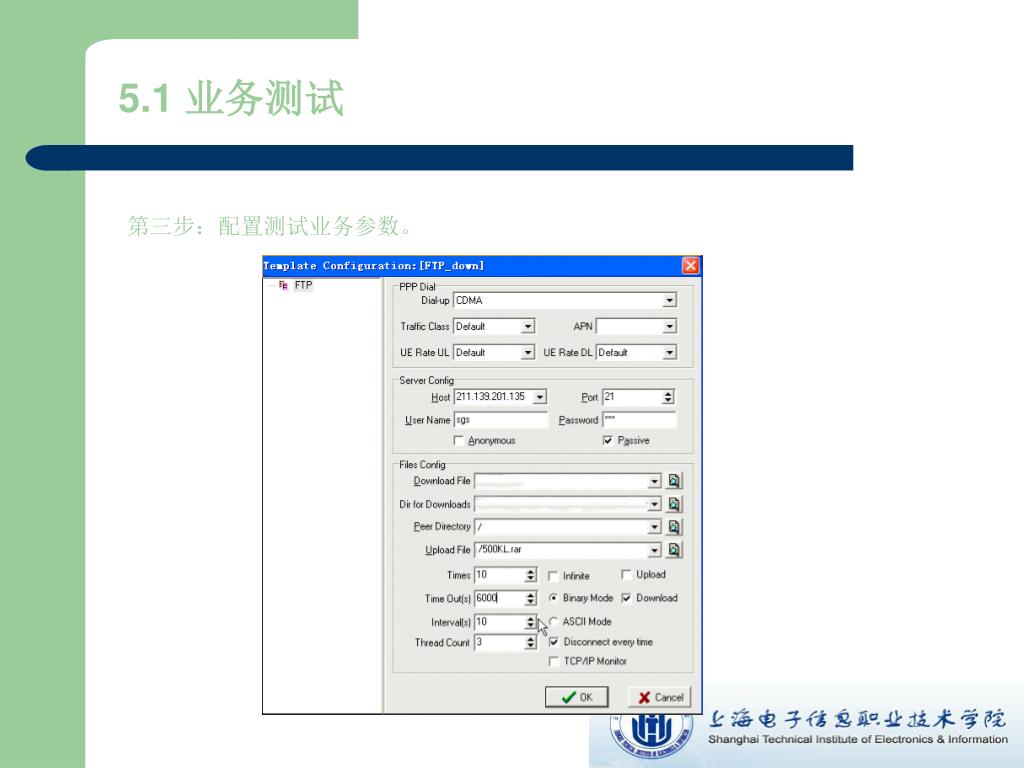

23. 5.1 业务测试 第三步：配置测试业务参数。

24. 5.1 业务测试 ”按钮： • 保存工程配置 在经过以上各个设置之后，最好对以上的配置做一保存，以方便以后调用本次配置。保存的方法为：在软件图标中选择。

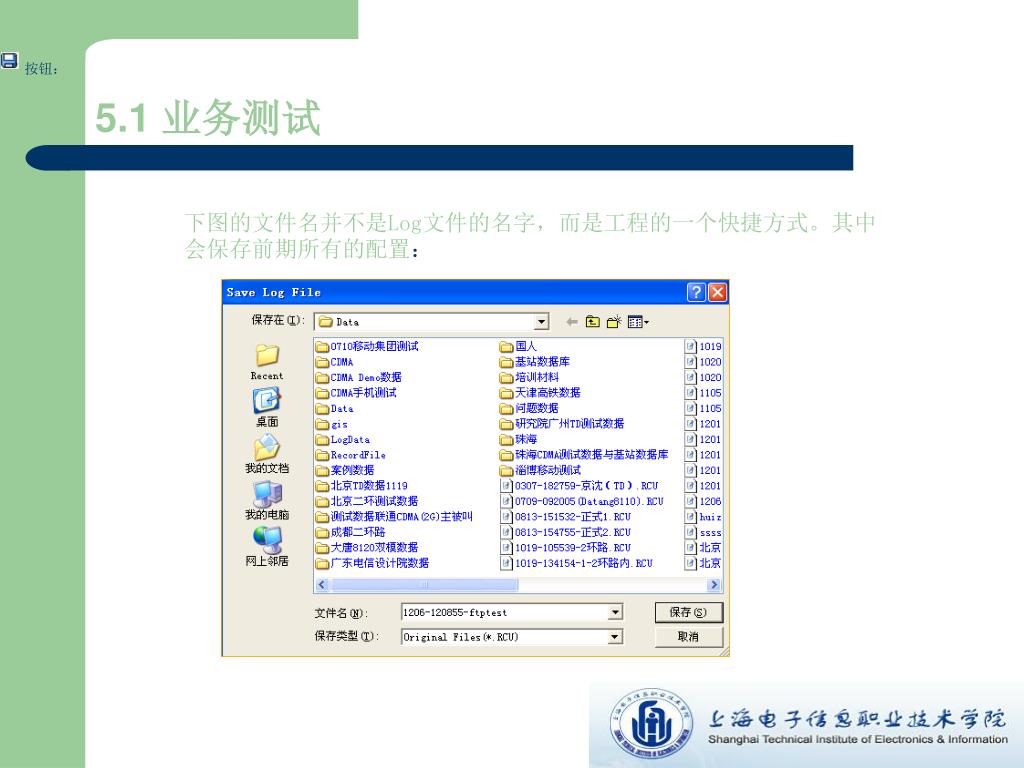

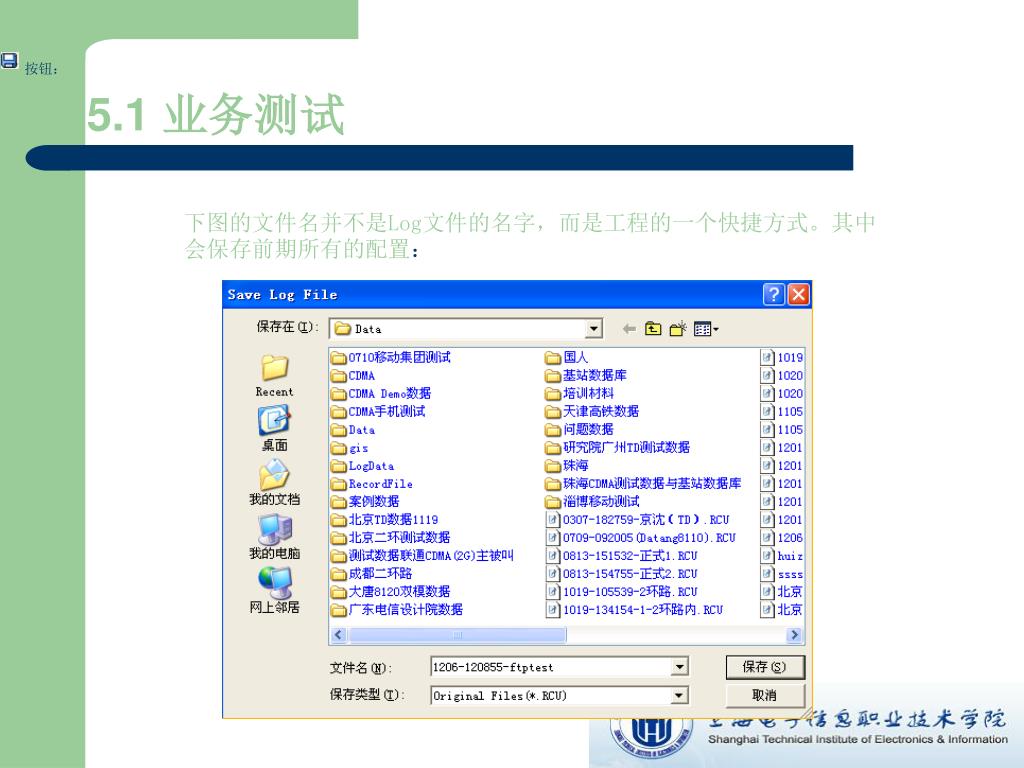

25. 5.1 业务测试 ”按钮： 下图的文件名并不是Log文件的名字，而是工程的一个快捷方式。其中会保存前期所有的配置：

26. 5.1 业务测试 • 开始测试 在开始记录Log后，软件会自动弹出一个窗口：“Logging Control Win”， 在此模版中需要做进一步设置才能使软件正常测试。

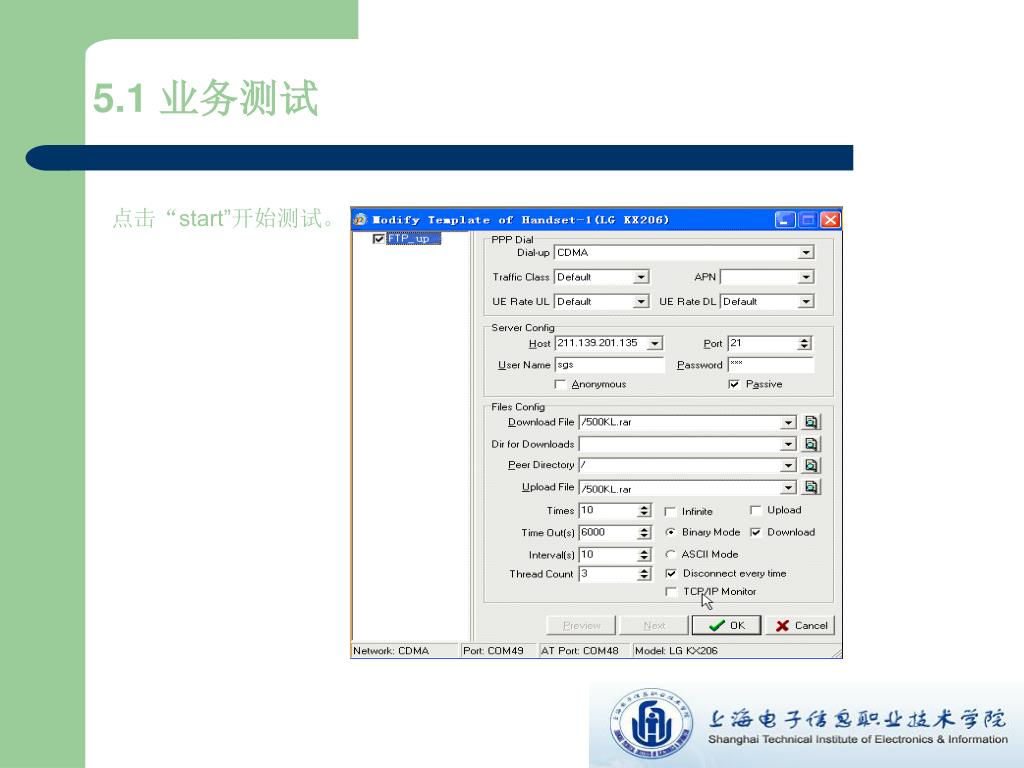

27. 5.1 业务测试 点击“start”开始测试。

28. 5.1 业务测试 • 结束测试/保存测试

29. 5.2 FTP业务数据分析 • 导入测试数据

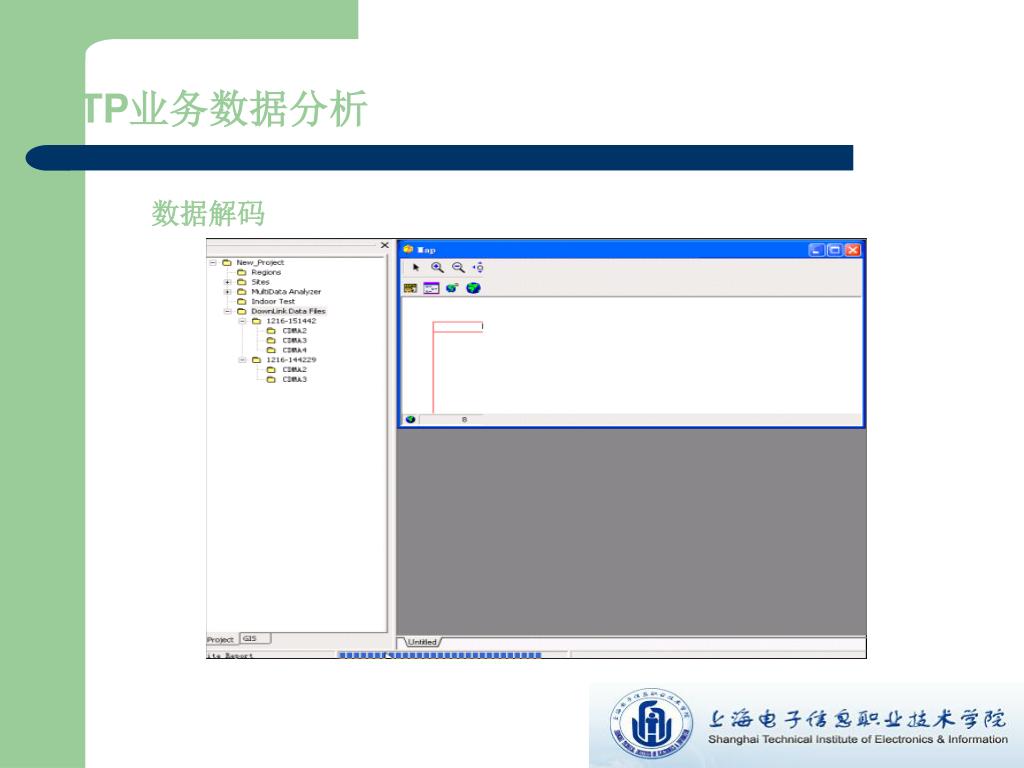

30. 5.2 FTP业务数据分析 数据解码

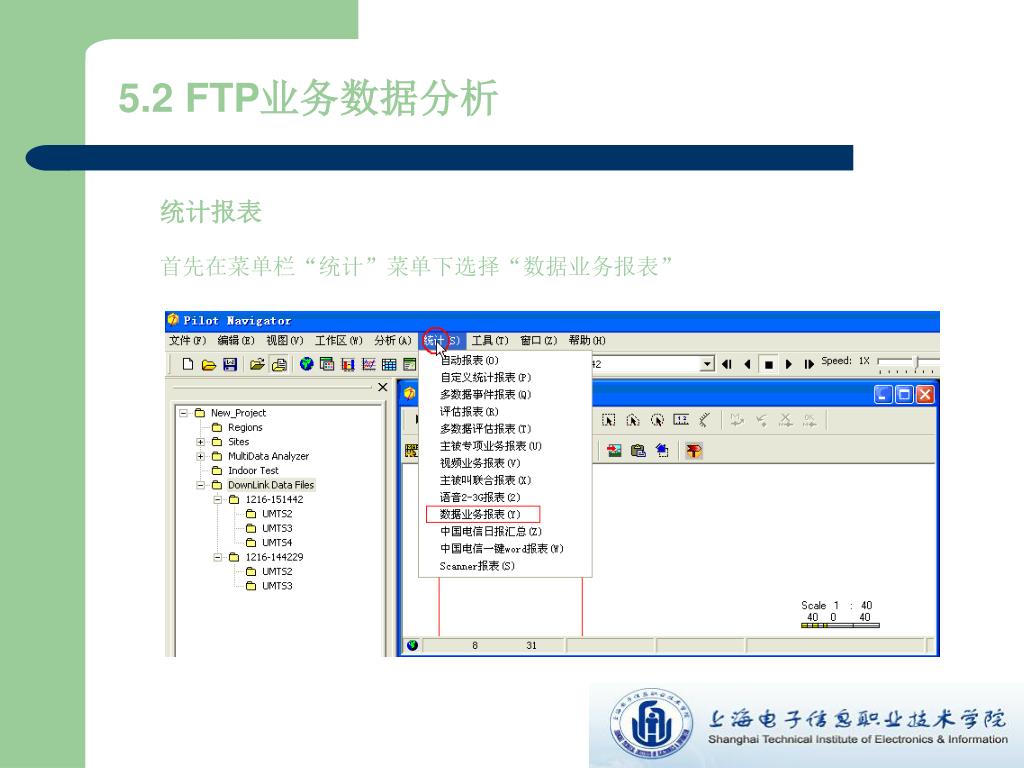

31. 5.2 FTP业务数据分析 统计报表 首先在菜单栏“统计”菜单下选择“数据业务报表”

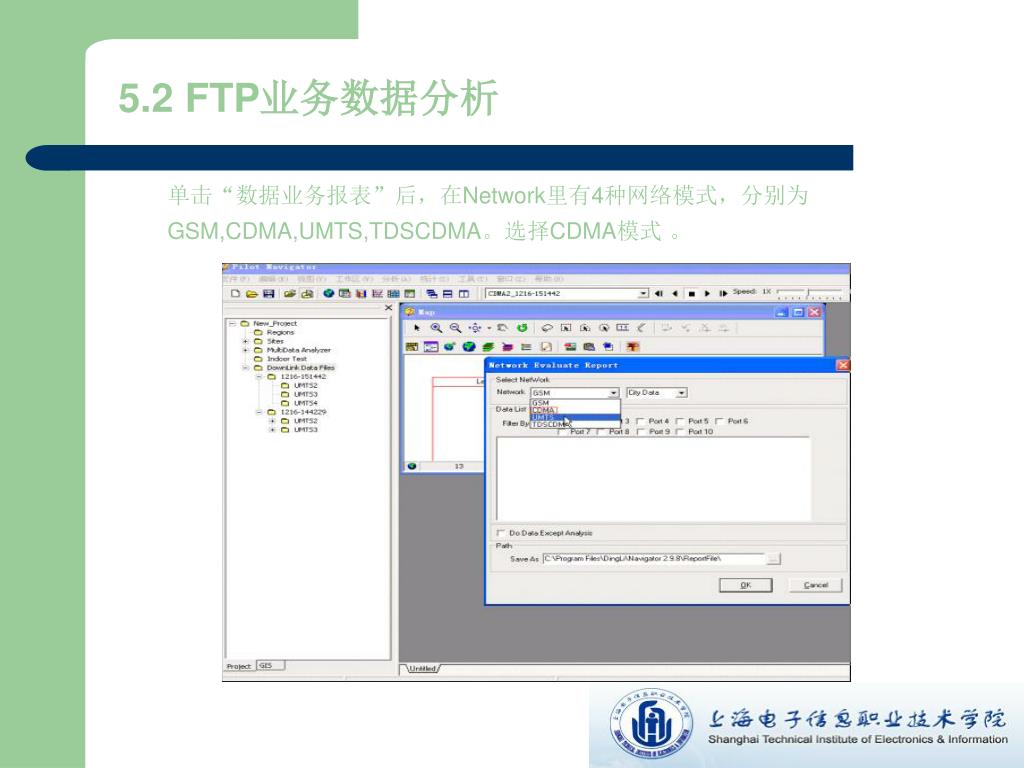

32. 5.2 FTP业务数据分析 单击“数据业务报表”后，在Network里有4种网络模式，分别为 GSM,CDMA,UMTS,TDSCDMA。选择CDMA模式 。

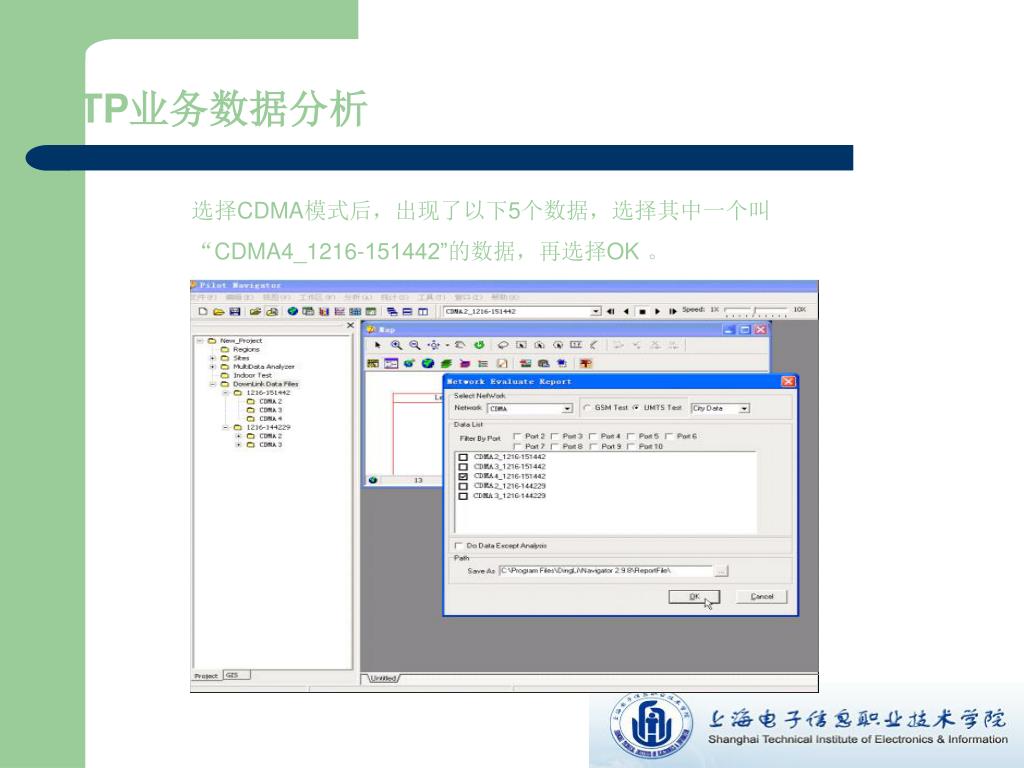

33. 5.2 FTP业务数据分析 选择CDMA模式后，出现了以下5个数据，选择其中一个叫 “CDMA4_1216-151442”的数据，再选择OK 。

34. 5.2 FTP业务数据分析 得到报表，

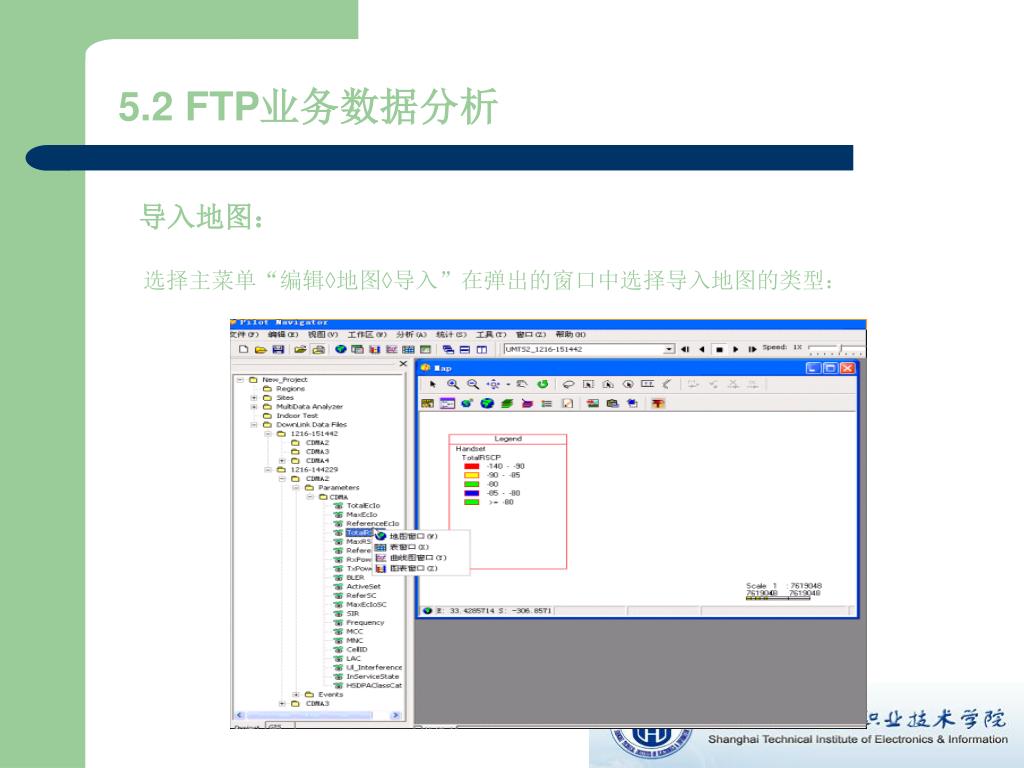

35. 5.2 FTP业务数据分析 • 导入地图： 选择主菜单“编辑地图导入”在弹出的窗口中选择导入地图的类型：

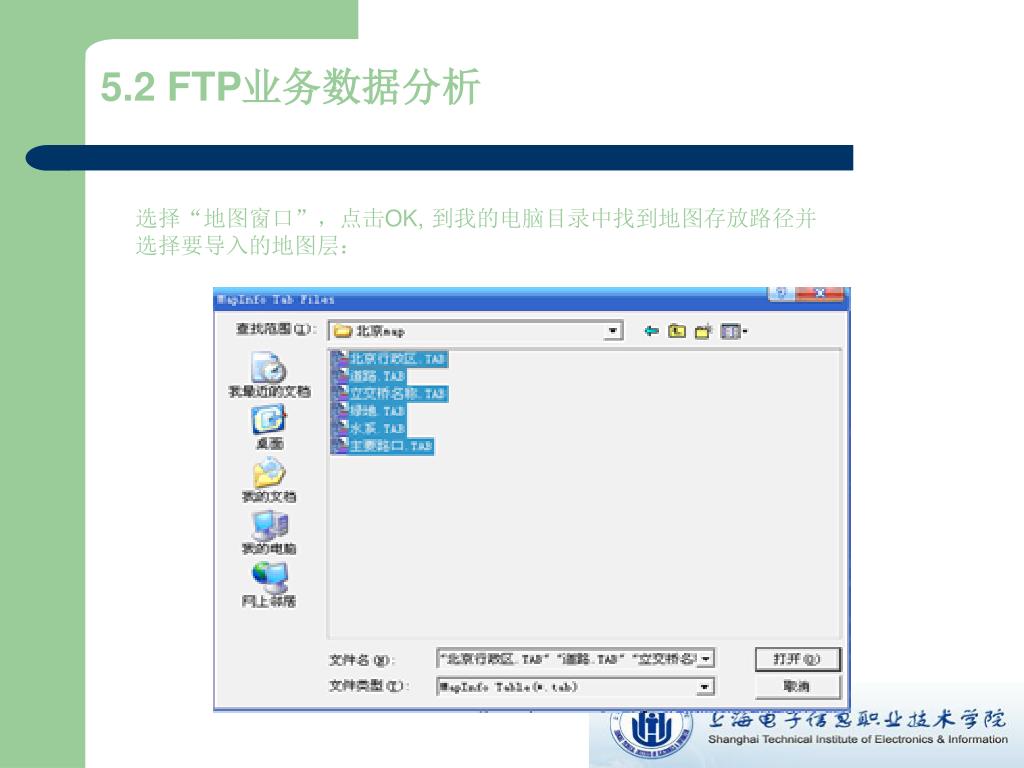

36. 5.2 FTP业务数据分析 选择“地图窗口”，点击OK, 到我的电脑目录中找到地图存放路径并 选择要导入的地图层：

37. 5.2 FTP业务数据分析 成功导入地图后，“vector”下面相应的图层类型前会出现“+”， 展开“+”可以查看各个图层信息

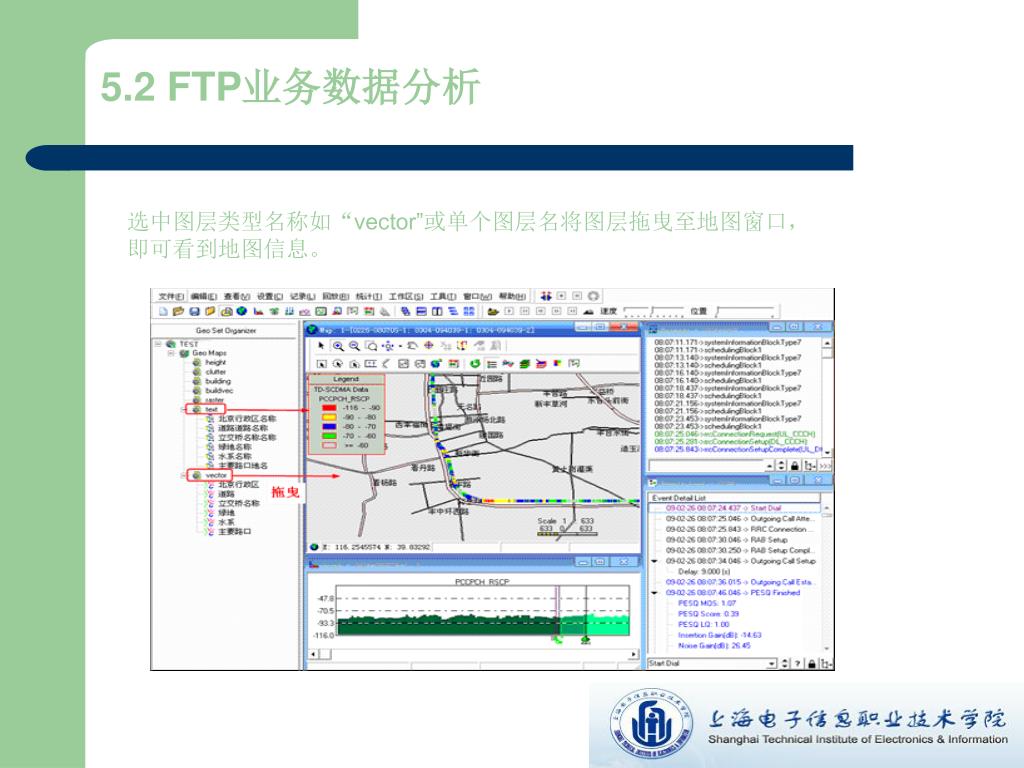

38. 5.2 FTP业务数据分析 选中图层类型名称如“vector”或单个图层名将图层拖曳至地图窗口， 即可看到地图信息。

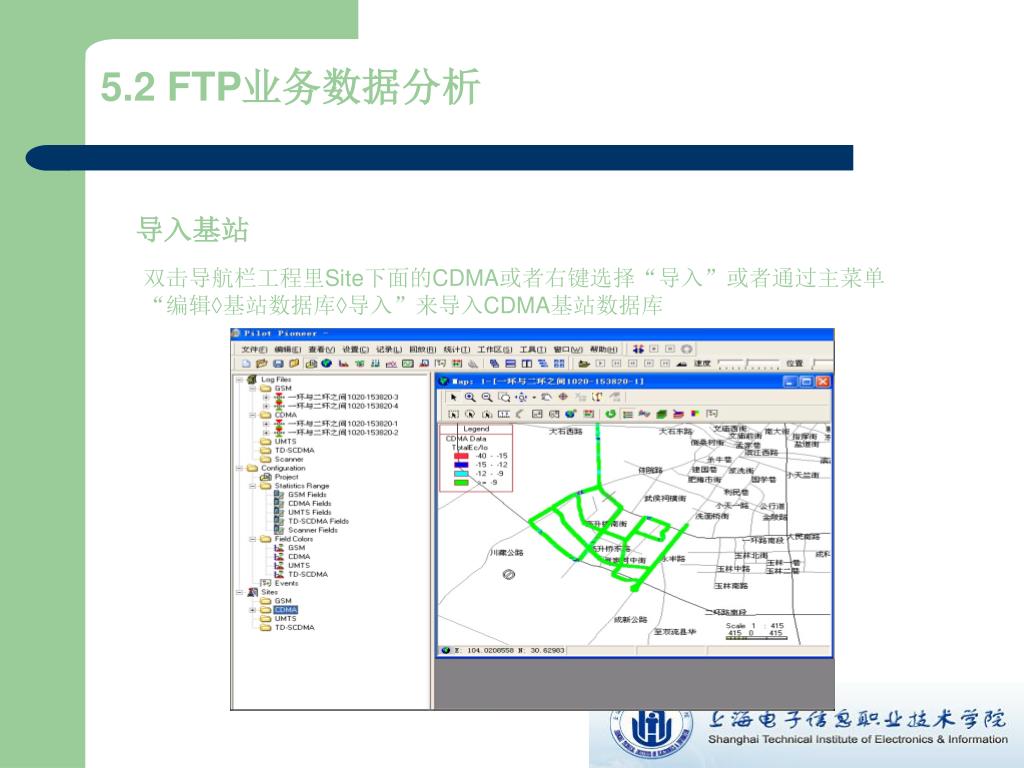

39. 5.2 FTP业务数据分析 导入基站 双击导航栏工程里Site下面的CDMA或者右键选择“导入”或者通过主菜单 “编辑基站数据库导入”来导入CDMA基站数据库

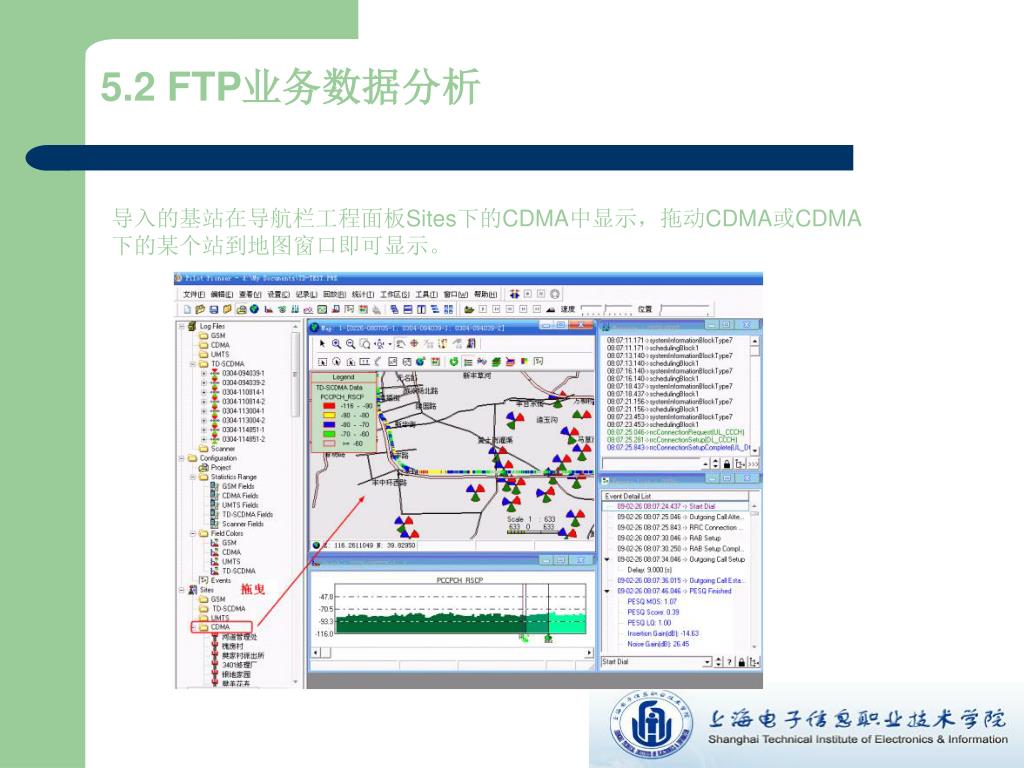

40. 5.2 FTP业务数据分析 导入的基站在导航栏工程面板Sites下的CDMA中显示，拖动CDMA或CDMA 下的某个站到地图窗口即可显示。

41. 5.2 FTP业务数据分析 • 数据回放： 第一步：打开回放时所需要观察的覆盖测试数据的窗口，如Map、Chart、Message、Table窗口。 第二步：单击回放工具栏的 ，从随后打开的数据列表（数据列表列出所有在工作区中打开窗口的测试数据名称）中选择要回放的测试数据，然后通过工具栏中的 ，对回放进行控制。

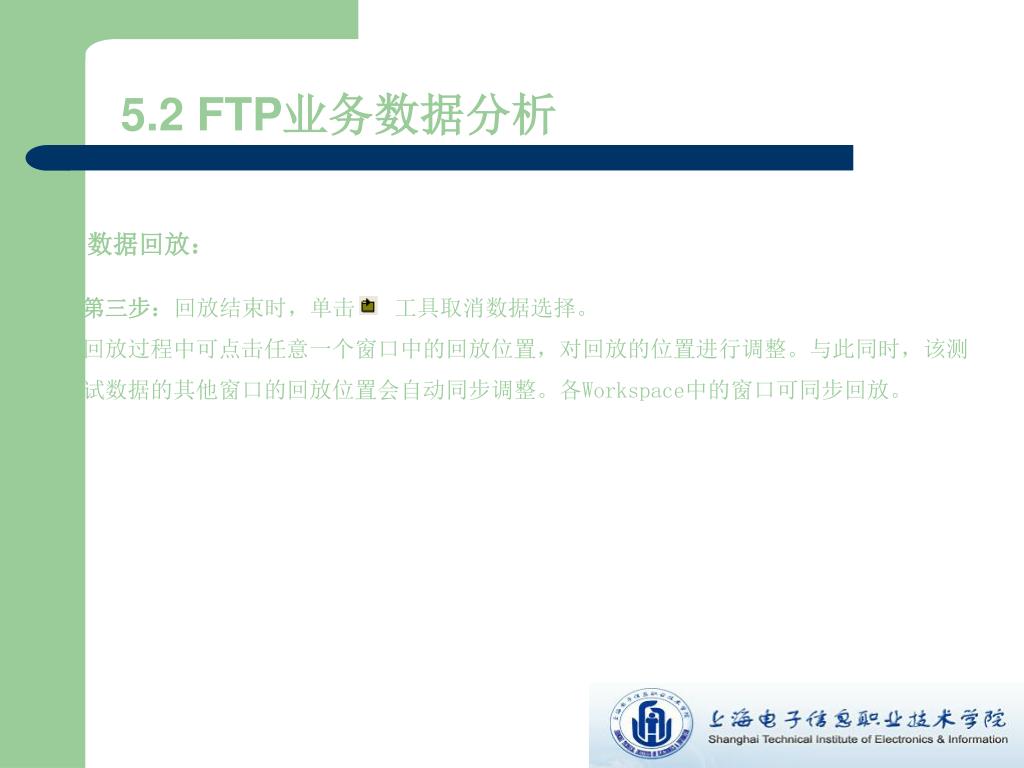

42. 5.2 FTP业务数据分析 • 数据回放： 第三步：回放结束时，单击 工具取消数据选择。 回放过程中可点击任意一个窗口中的回放位置，对回放的位置进行调整。与此同时，该测试数据的其他窗口的回放位置会自动同步调整。各Workspace中的窗口可同步回放。

43. 5.2 FTP业务数据分析

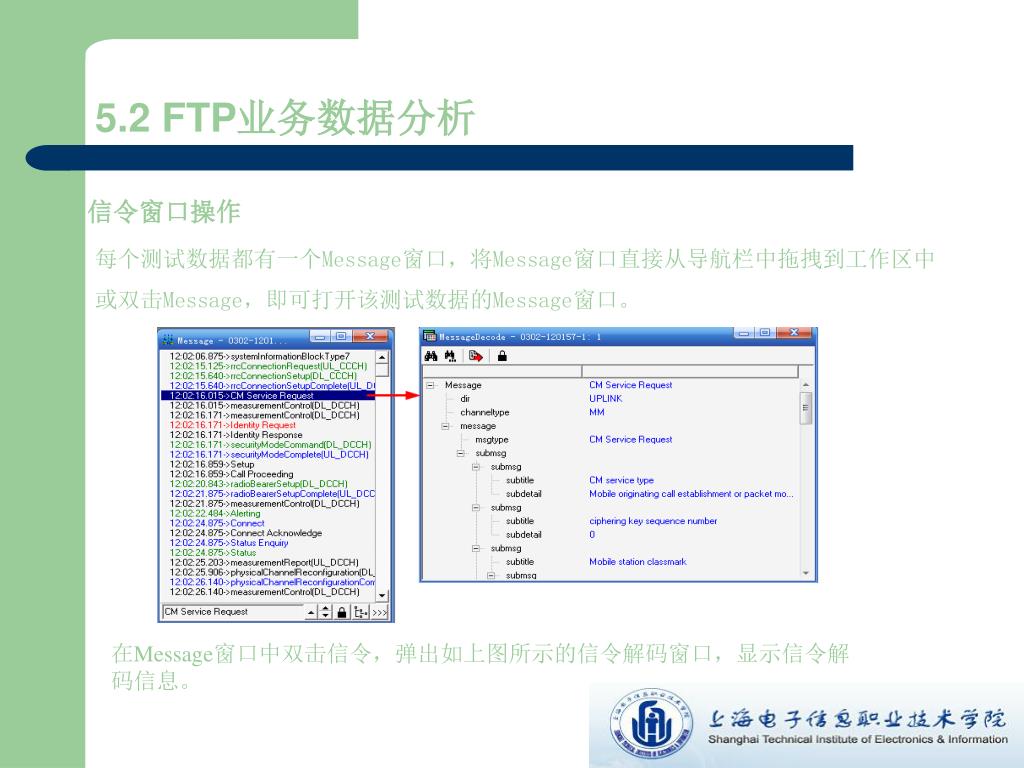

44. 5.2 FTP业务数据分析 • 信令窗口操作 每个测试数据都有一个Message窗口，将Message窗口直接从导航栏中拖拽到工作区中或双击Message，即可打开该测试数据的Message窗口。 在Message窗口中双击信令，弹出如上图所示的信令解码窗口，显示信令解码信息。

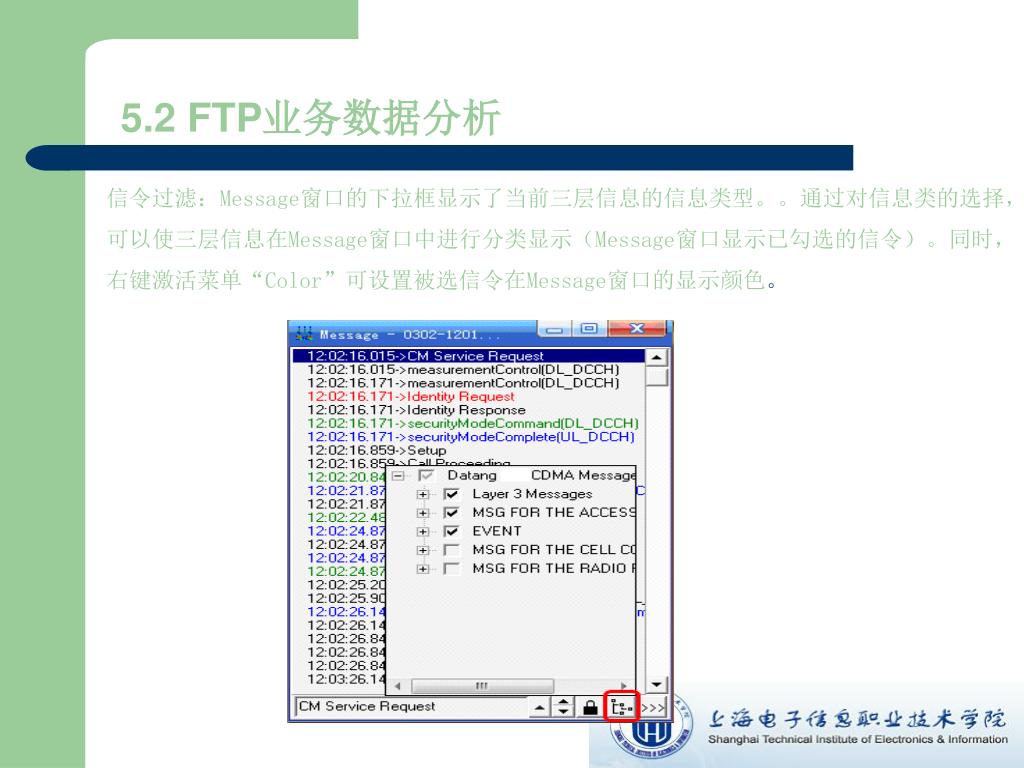

45. 5.2 FTP业务数据分析 信令过滤：Message窗口的下拉框显示了当前三层信息的信息类型。。通过对信息类的选择，可以使三层信息在Message窗口中进行分类显示（Message窗口显示已勾选的信令）。同时，右键激活菜单“Color”可设置被选信令在Message窗口的显示颜色。

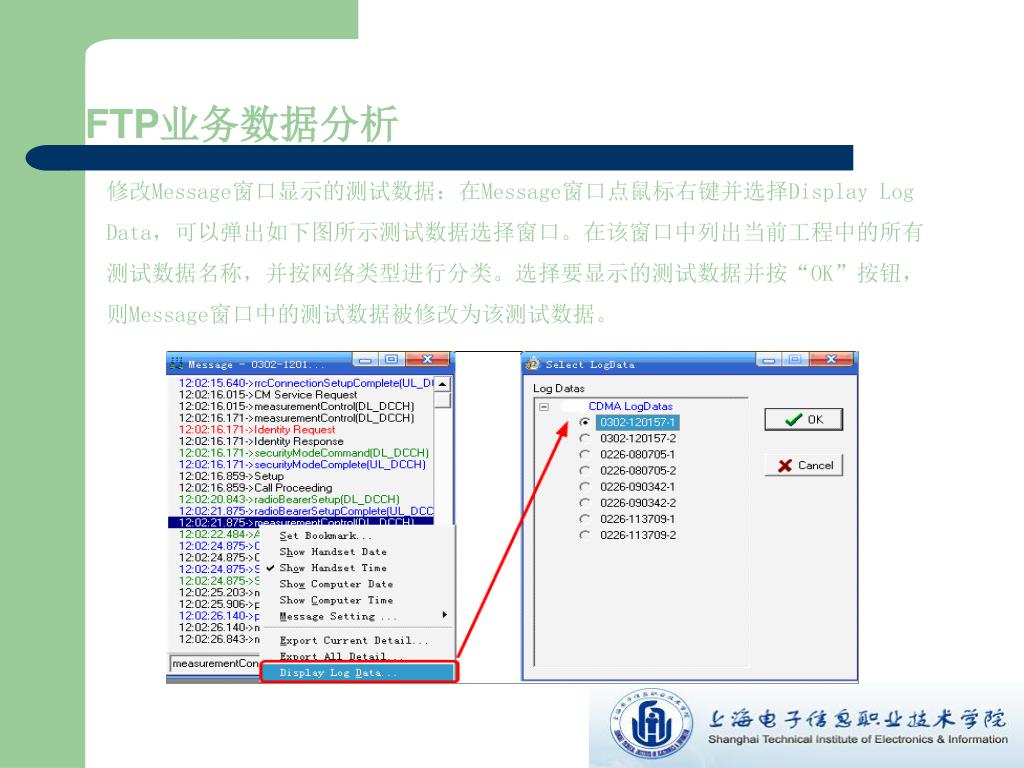

46. 5.2 FTP业务数据分析 修改Message窗口显示的测试数据：在Message窗口点鼠标右键并选择Display Log Data，可以弹出如下图所示测试数据选择窗口。在该窗口中列出当前工程中的所有测试数据名称，并按网络类型进行分类。选择要显示的测试数据并按“OK”按钮，则Message窗口中的测试数据被修改为该测试数据。

47. 5.2 FTP业务数据分析 • 事件窗口操作： 事件显示：双击Events List或将Events List拖拽到工作区中，打开下图所示Events List窗口。Events List窗口列出了每一个测试事件，利用此窗口用户可以很方便的定位问题点。

48. 5.2 FTP业务数据分析 事件查询：点击窗口右下角处的按钮，可以激活Events窗口显示的列表。通过对信息类的选择，可以显示或隐藏PESQ测试信息。

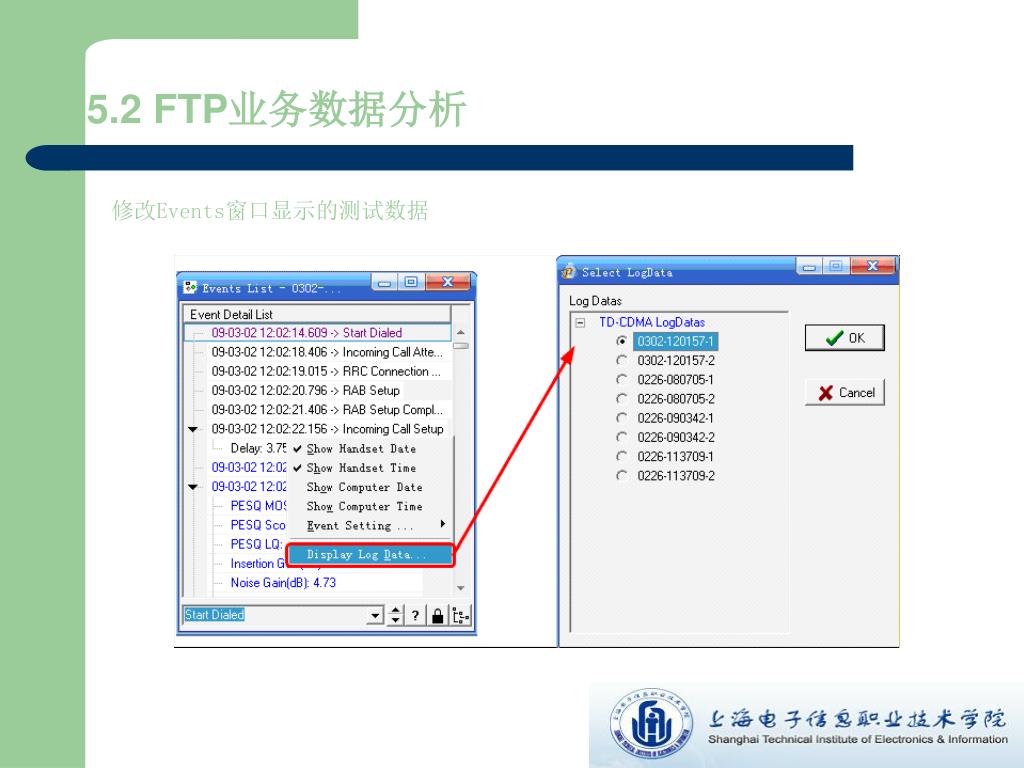

49. 5.2 FTP业务数据分析 修改Events窗口显示的测试数据
