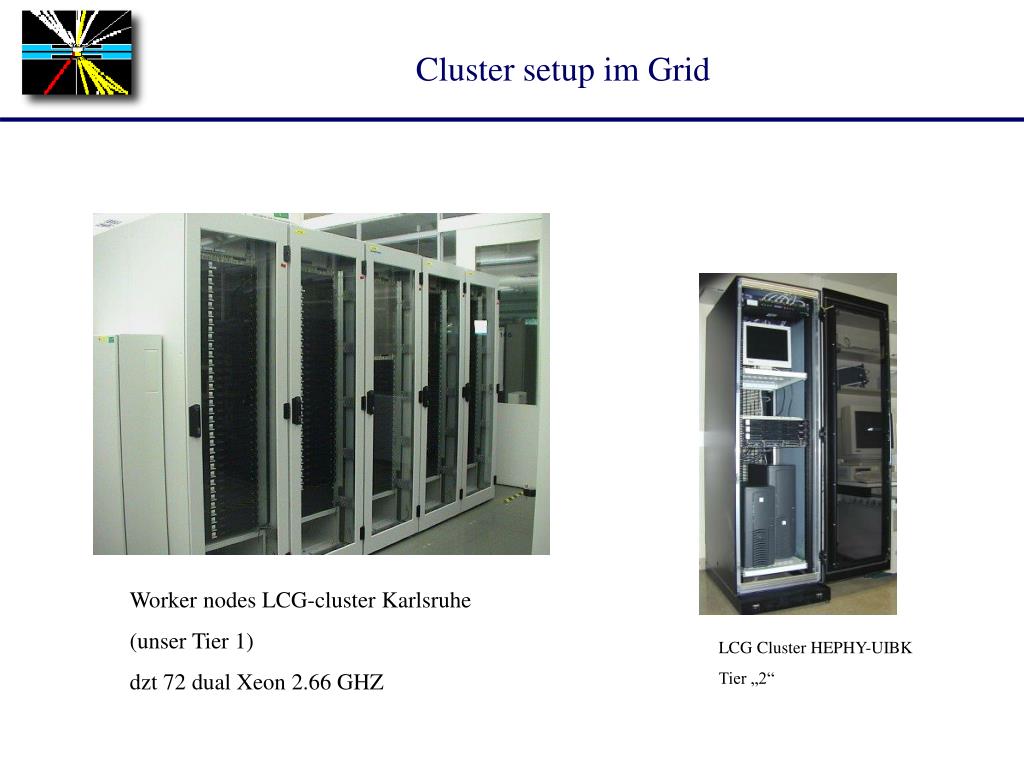

  1. Cluster setup im Grid Worker nodes LCG-cluster Karlsruhe (unser Tier 1) dzt 72 dual Xeon 2.66 GHZ LCG Cluster HEPHY-UIBK Tier „2“

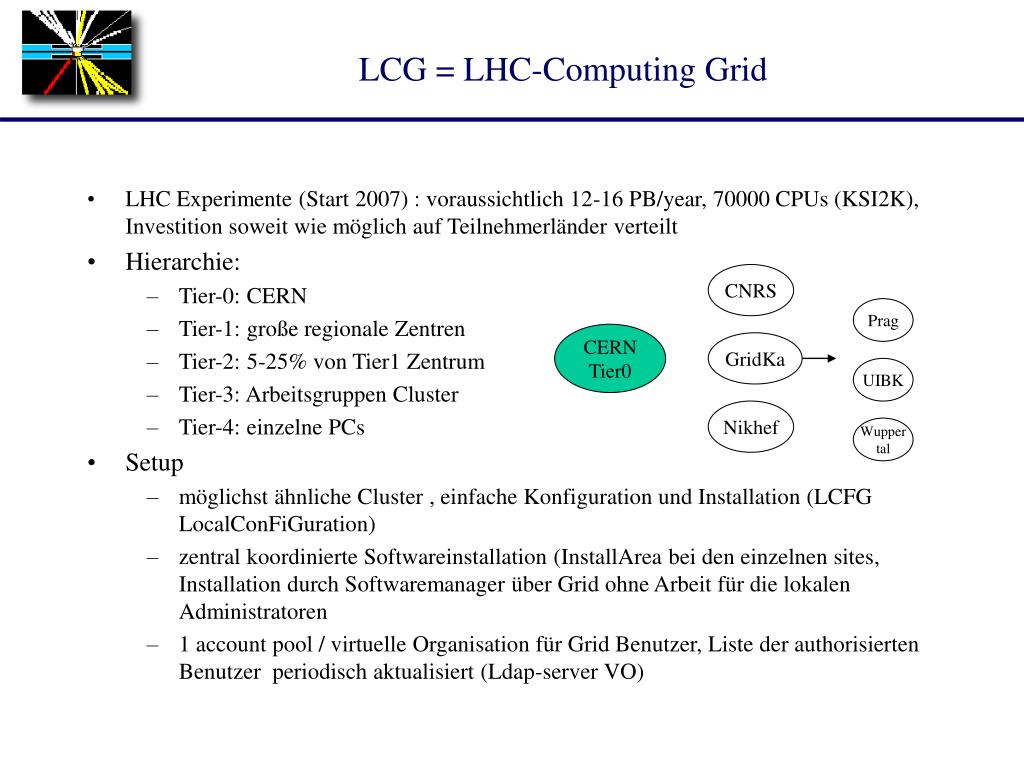

  2. LCG = LHC-Computing Grid • LHC Experimente (Start 2007) : voraussichtlich 12-16 PB/year, 70000 CPUs (KSI2K), Investition soweit wie möglich auf Teilnehmerländer verteilt • Hierarchie: • Tier-0: CERN • Tier-1: große regionale Zentren • Tier-2: 5-25% von Tier1 Zentrum • Tier-3: Arbeitsgruppen Cluster • Tier-4: einzelne PCs • Setup • möglichst ähnliche Cluster , einfache Konfiguration und Installation (LCFG LocalConFiGuration) • zentral koordinierte Softwareinstallation (InstallArea bei den einzelnen sites, Installation durch Softwaremanager über Grid ohne Arbeit für die lokalen Administratoren • 1 account pool / virtuelle Organisation für Grid Benutzer, Liste der authorisierten Benutzer periodisch aktualisiert (Ldap-server VO) CNRS Prag CERN Tier0 GridKa UIBK Nikhef Wupper tal

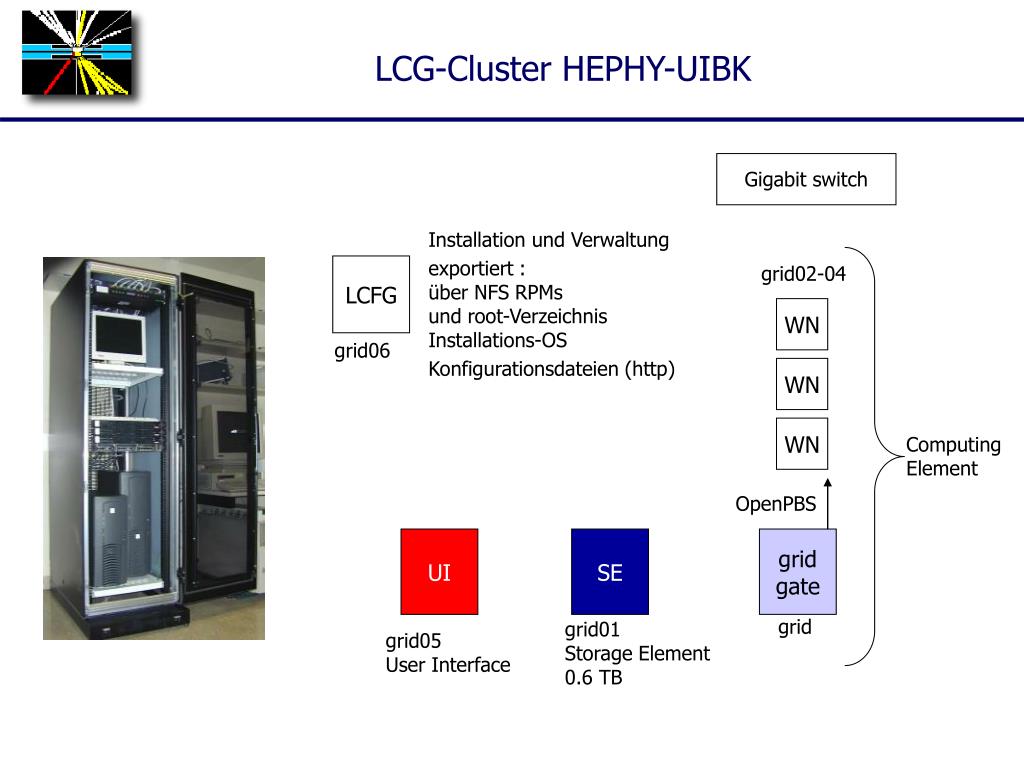

  3. LCG-Cluster HEPHY-UIBK Gigabit switch Installation und Verwaltung exportiert : über NFS RPMs und root-Verzeichnis Installations-OS Konfigurationsdateien (http) LCFG grid02-04 WN grid06 WN WN Computing Element OpenPBS UI SE grid gate grid grid01 Storage Element 0.6 TB grid05 User Interface

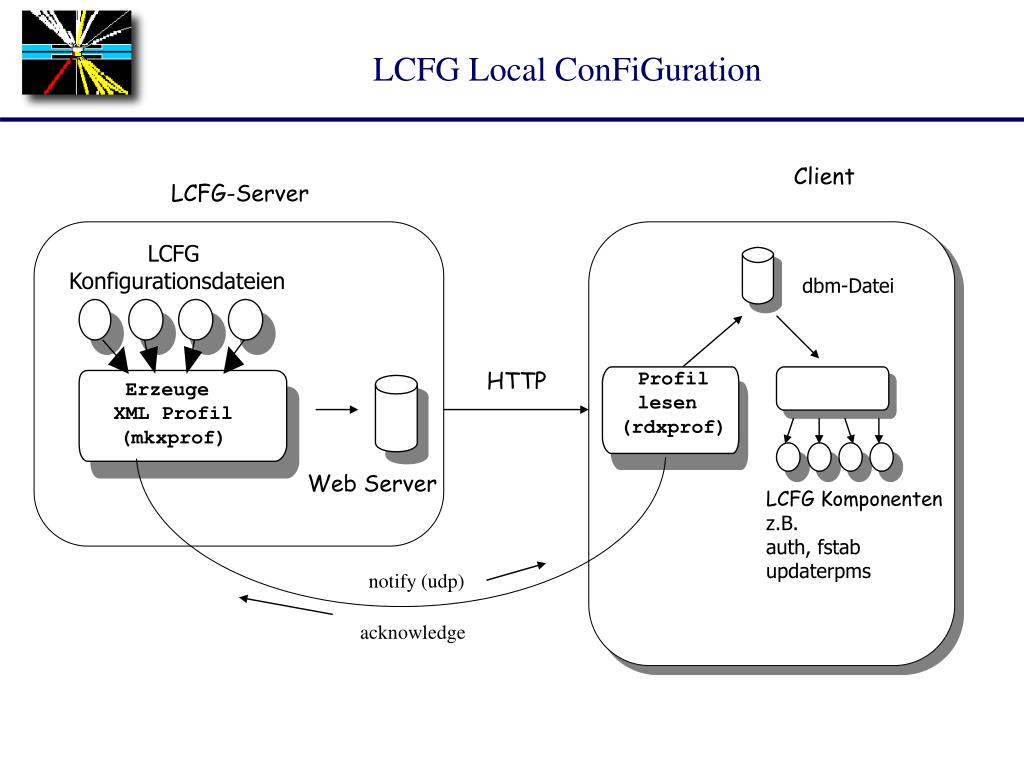

  4. LCFG Local ConFiGuration Client LCFG-Server LCFG Konfigurationsdateien dbm-Datei HTTP Profil lesen (rdxprof) Erzeuge XML Profil (mkxprof) Web Server LCFG Komponenten z.B. auth, fstab updaterpms notify (udp) acknowledge

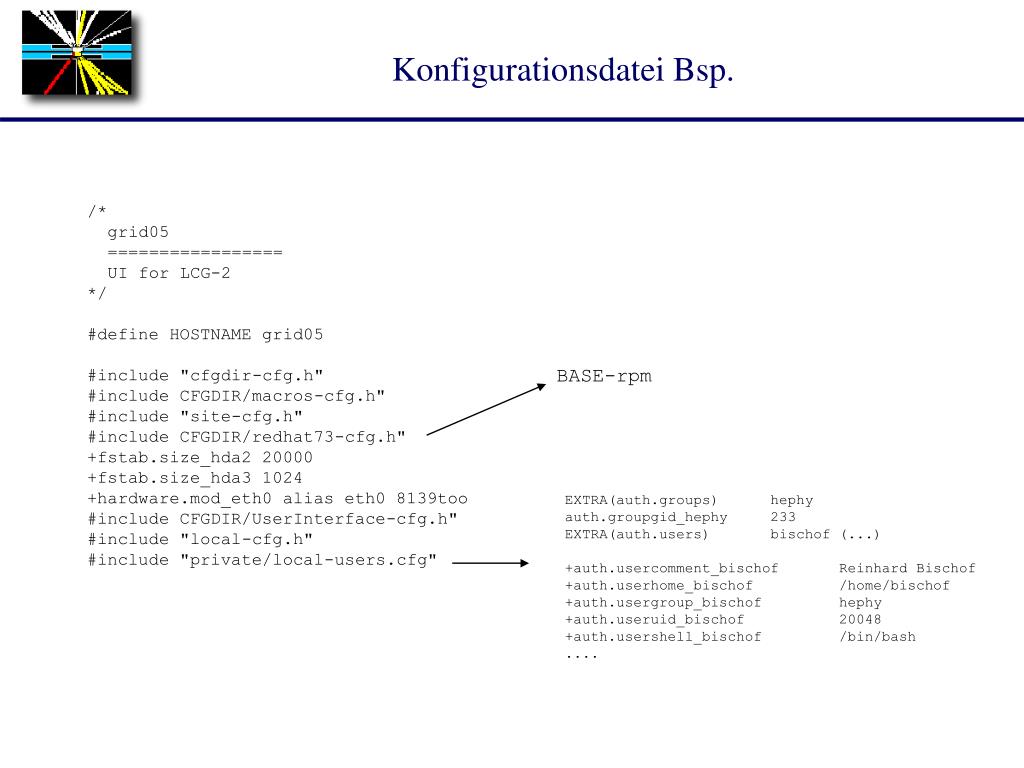

  5. Konfigurationsdatei Bsp. /* grid05 ================= UI for LCG-2 */ #define HOSTNAME grid05 #include "cfgdir-cfg.h" #include CFGDIR/macros-cfg.h" #include "site-cfg.h" #include CFGDIR/redhat73-cfg.h" +fstab.size_hda2 20000 +fstab.size_hda3 1024 +hardware.mod_eth0 alias eth0 8139too #include CFGDIR/UserInterface-cfg.h" #include "local-cfg.h" #include "private/local-users.cfg" BASE-rpm EXTRA(auth.groups) hephy auth.groupgid_hephy 233 EXTRA(auth.users) bischof (...) +auth.usercomment_bischof Reinhard Bischof +auth.userhome_bischof /home/bischof +auth.usergroup_bischof hephy +auth.useruid_bischof 20048 +auth.usershell_bischof /bin/bash ....

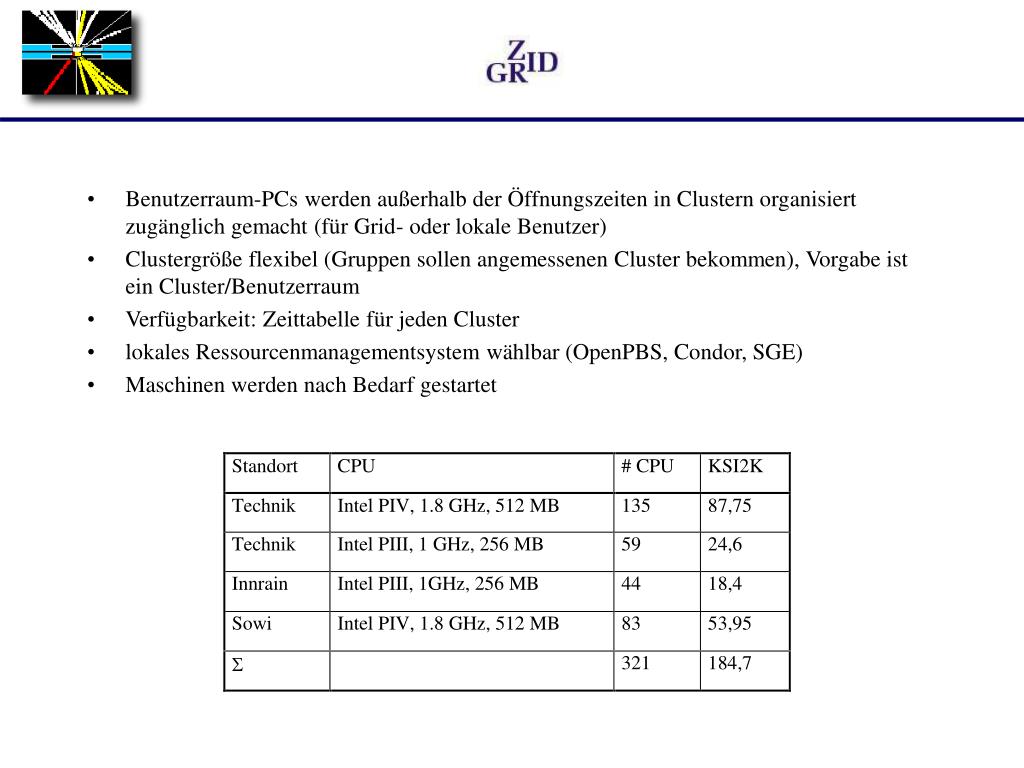

  6. Benutzerraum-PCs werden außerhalb der Öffnungszeiten in Clustern organisiert zugänglich gemacht (für Grid- oder lokale Benutzer) • Clustergröße flexibel (Gruppen sollen angemessenen Cluster bekommen), Vorgabe ist ein Cluster/Benutzerraum • Verfügbarkeit: Zeittabelle für jeden Cluster • lokales Ressourcenmanagementsystem wählbar (OpenPBS, Condor, SGE) • Maschinen werden nach Bedarf gestartet

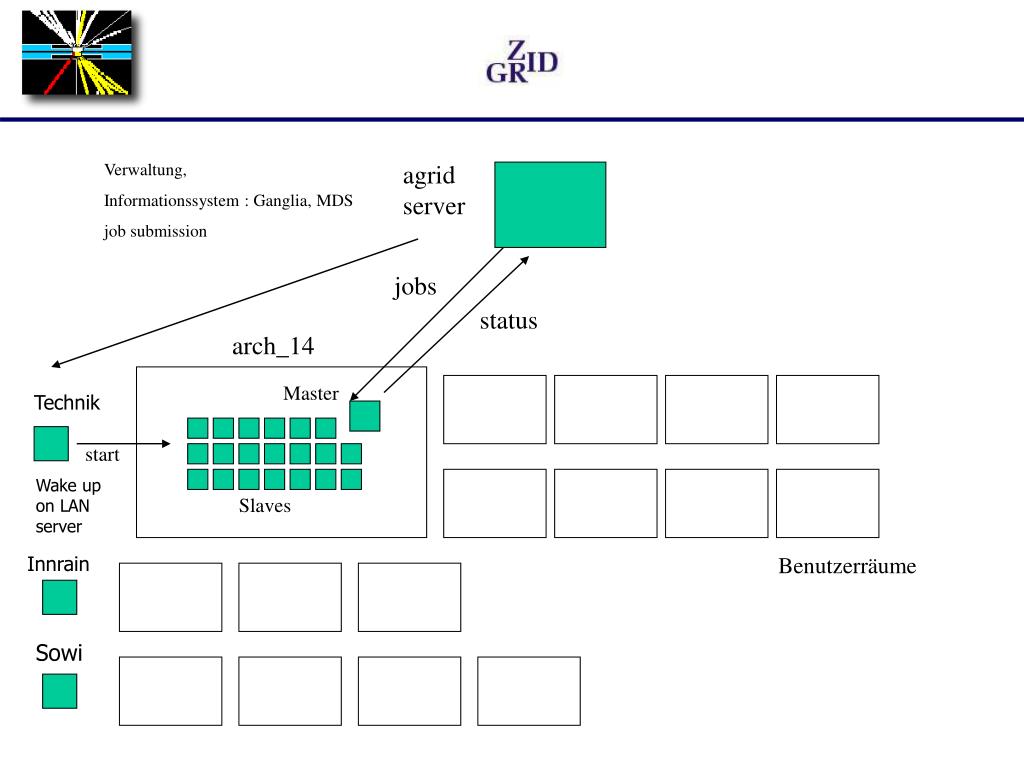

  7. Verwaltung, Informationssystem : Ganglia, MDS job submission agrid server jobs status arch_14 Master Technik start Wake up on LAN server Slaves Innrain Benutzerräume Sowi

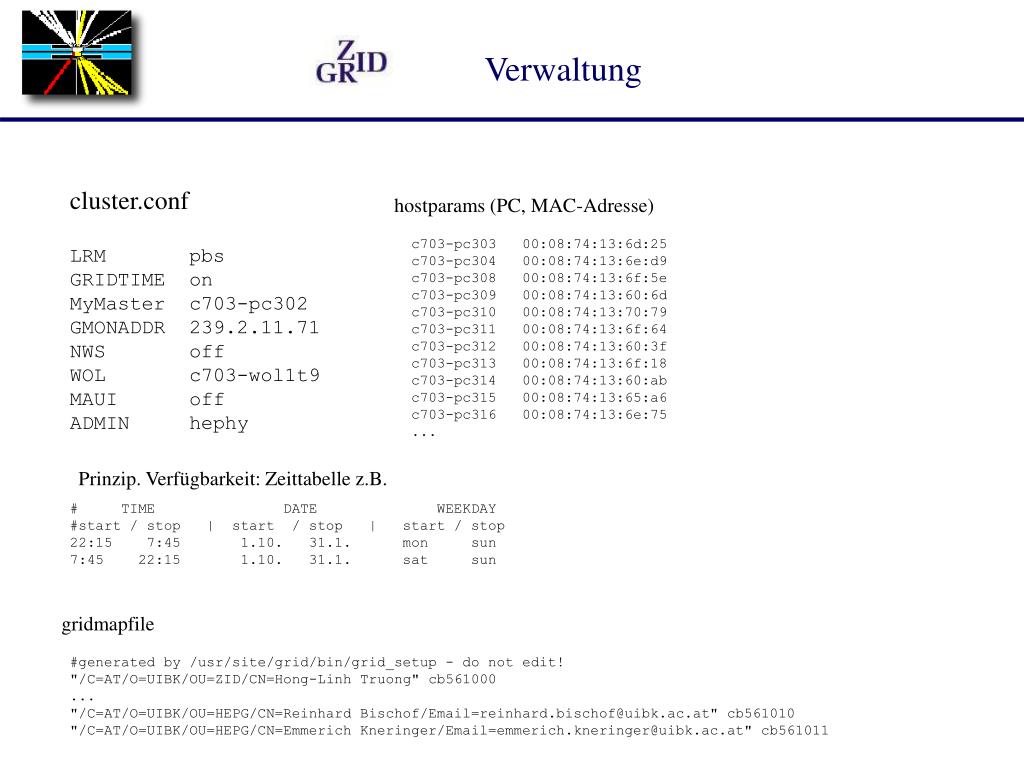

  8. Verwaltung cluster.conf hostparams (PC, MAC-Adresse) c703-pc303 00:08:74:13:6d:25 c703-pc304 00:08:74:13:6e:d9 c703-pc308 00:08:74:13:6f:5e c703-pc309 00:08:74:13:60:6d c703-pc310 00:08:74:13:70:79 c703-pc311 00:08:74:13:6f:64 c703-pc312 00:08:74:13:60:3f c703-pc313 00:08:74:13:6f:18 c703-pc314 00:08:74:13:60:ab c703-pc315 00:08:74:13:65:a6 c703-pc316 00:08:74:13:6e:75 ... LRM pbs GRIDTIME on MyMaster c703-pc302 GMONADDR 239.2.11.71 NWS off WOL c703-wol1t9 MAUI off ADMIN hephy Prinzip. Verfügbarkeit: Zeittabelle z.B. # TIME DATE WEEKDAY #start / stop | start / stop | start / stop 22:15 7:45 1.10. 31.1. mon sun 7:45 22:15 1.10. 31.1. sat sun gridmapfile #generated by /usr/site/grid/bin/grid_setup - do not edit! "/C=AT/O=UIBK/OU=ZID/CN=Hong-Linh Truong" cb561000 ... "/C=AT/O=UIBK/OU=HEPG/CN=Reinhard Bischof/Email=reinhard.bischof@uibk.ac.at" cb561010 "/C=AT/O=UIBK/OU=HEPG/CN=Emmerich Kneringer/Email=emmerich.kneringer@uibk.ac.at" cb561011

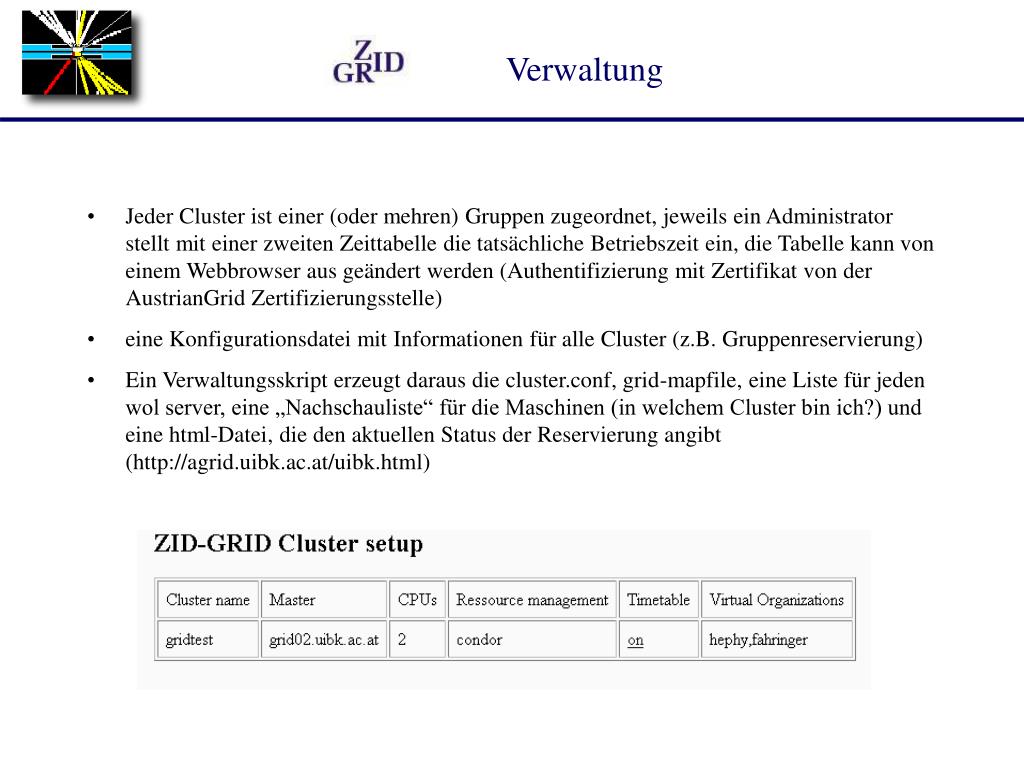

  9. Verwaltung • Jeder Cluster ist einer (oder mehren) Gruppen zugeordnet, jeweils ein Administrator stellt mit einer zweiten Zeittabelle die tatsächliche Betriebszeit ein, die Tabelle kann von einem Webbrowser aus geändert werden (Authentifizierung mit Zertifikat von der AustrianGrid Zertifizierungsstelle) • eine Konfigurationsdatei mit Informationen für alle Cluster (z.B. Gruppenreservierung) • Ein Verwaltungsskript erzeugt daraus die cluster.conf, grid-mapfile, eine Liste für jeden wol server, eine „Nachschauliste“ für die Maschinen (in welchem Cluster bin ich?) und eine html-Datei, die den aktuellen Status der Reservierung angibt (http://agrid.uibk.ac.at/uibk.html)

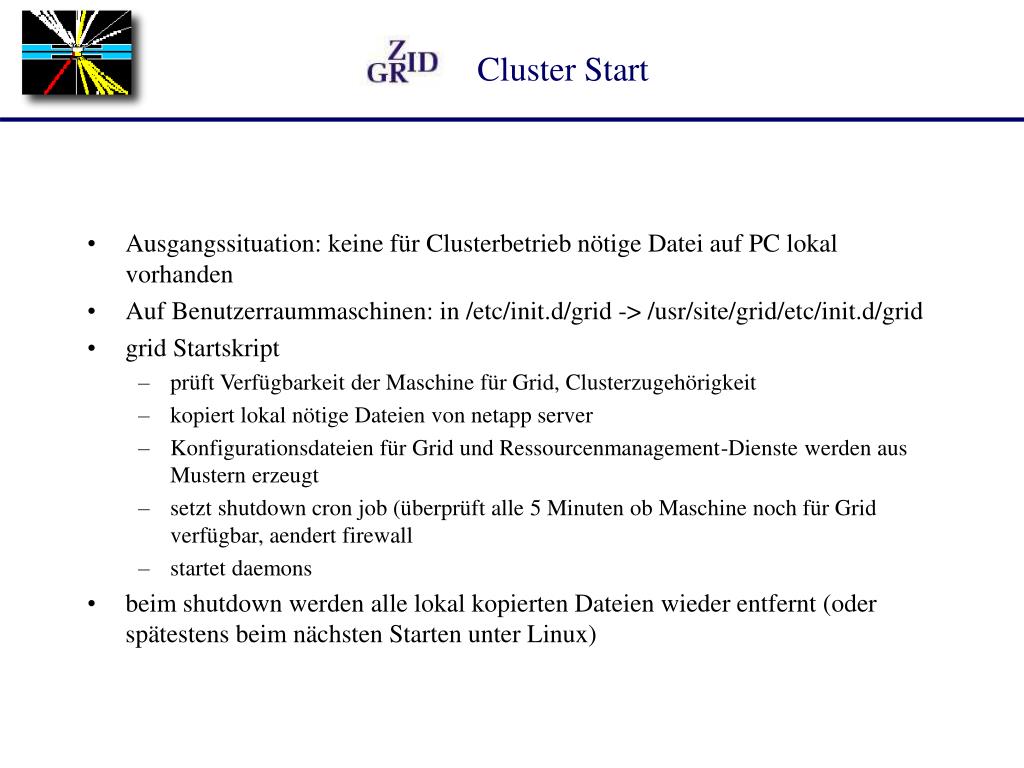

  10. Cluster Start • Ausgangssituation: keine für Clusterbetrieb nötige Datei auf PC lokal vorhanden • Auf Benutzerraummaschinen: in /etc/init.d/grid -> /usr/site/grid/etc/init.d/grid • grid Startskript • prüft Verfügbarkeit der Maschine für Grid, Clusterzugehörigkeit • kopiert lokal nötige Dateien von netapp server • Konfigurationsdateien für Grid und Ressourcenmanagement-Dienste werden aus Mustern erzeugt • setzt shutdown cron job (überprüft alle 5 Minuten ob Maschine noch für Grid verfügbar, aendert firewall • startet daemons • beim shutdown werden alle lokal kopierten Dateien wieder entfernt (oder spätestens beim nächsten Starten unter Linux)

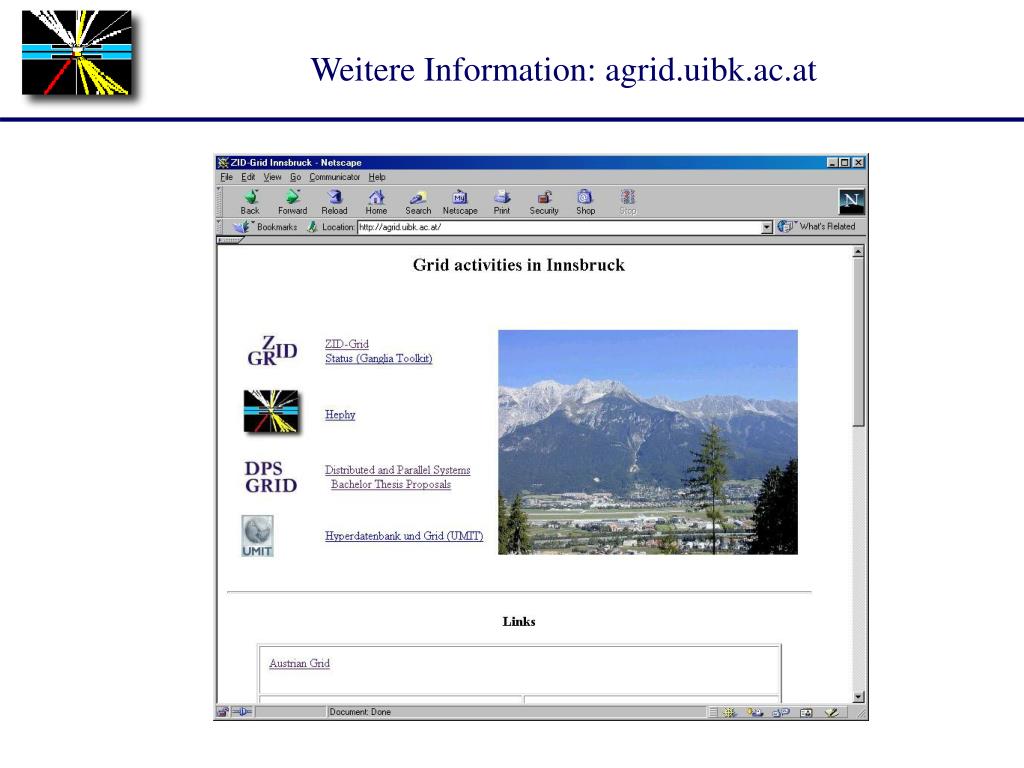

  11. Weitere Information: agrid.uibk.ac.at

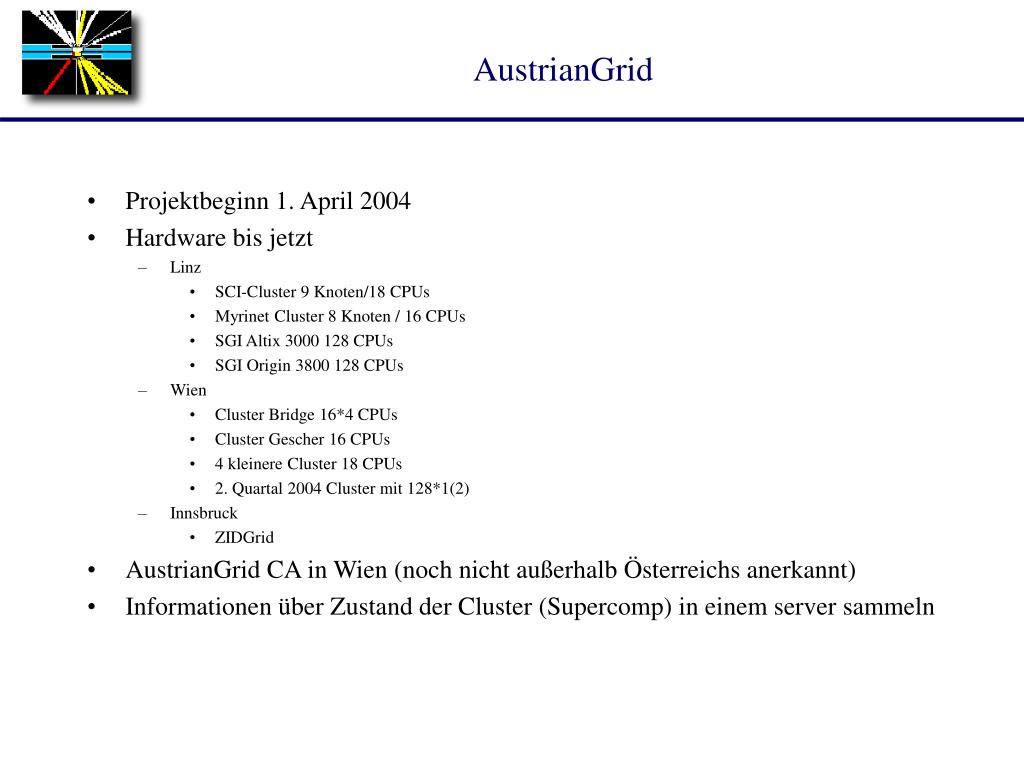

  12. AustrianGrid • Projektbeginn 1. April 2004 • Hardware bis jetzt • Linz • SCI-Cluster 9 Knoten/18 CPUs • Myrinet Cluster 8 Knoten / 16 CPUs • SGI Altix 3000 128 CPUs • SGI Origin 3800 128 CPUs • Wien • Cluster Bridge 16*4 CPUs • Cluster Gescher 16 CPUs • 4 kleinere Cluster 18 CPUs • 2. Quartal 2004 Cluster mit 128*1(2) • Innsbruck • ZIDGrid • AustrianGrid CA in Wien (noch nicht außerhalb Österreichs anerkannt) • Informationen über Zustand der Cluster (Supercomp) in einem server sammeln

  13. Wie wird ein Cluster im Grid verfügbar • middleware z.B. Globus Toolkit (auf frontend) • Authentifizierung von Grid Benutzern • grid Benutzer wird lokaler Benutzeraccount zugewiesen (z.B. aus account pool atlas001 atlas050 ) • gridftp sicherer und schneller Datentransfer • Informationssystem: macht Clusterstatus im Grid zugänglich (freie CPUs, Speicher, OS, ..) • oder evtl. spezielle middleware Pakete (nordugrid, LCG, vdt , Grid2003...) • Hostzertifikat für frontend (z.B. von AustrianGrid CA http://vcpc.ac.at/ca • Entscheidung: welche Zertifizierungsstellen sollen akzeptiert werden (kann jederzeit erweitert werden) • Benutzer in gridmapfile eintragen • daemons starten (gatekeeper, grid-ftp server, Informationssystem)
