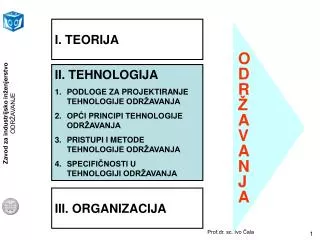

  1. I. TEORIJA O D R Ž A V A N J A • II. TEHNOLOGIJA • PODLOGE ZA PROJEKTIRANJETEHNOLOGIJE ODRŽAVANJA • OPĆI PRINCIPI TEHNOLOGIJE ODRŽAVANJA • PRISTUPI I METODE TEHNOLOGIJE ODRŽAVANJA • SPECIFIČNOSTI U TEHNOLOGIJI ODRŽAVANJA III. ORGANIZACIJA Prof.dr. sc. Ivo Čala

  2. 1. PODLOGE ZA PROJEKTIRANJE TEHNOLOGIJE ODRŽAVANJA (TO) • Pristup TO može biti: • projektiranje TO za novonabavljenu opremu • projektiranje TO za opremu koja se već koristi (razlika je u posjedovanju podataka) • Detaljno projektiranje tehnološkog procesa održavanja (TPO) samo izuzetno: • kad je vrijednost opreme velika • kad se radi o sigurnosti Prof.dr. sc. Ivo Čala

  3. 3. Prvi korak u projektiranju TPO je planiranje aktivnosti održavanja u ovisnosti o strategiji i vrsti opreme • koje su to aktivnosti • koliko će biti aktivnosti • koliki je ciklus izvođenja aktivnosti 4. Za projektiranje TPO potrebno je posjedovati slijedeće: • dokumentaciju proizvođača opreme • poznavanje uvjeta upotrebe • utjecaj režima rada • utjecaj okoline • utjecaj načina upotrebe (rukovatelj) • poznavanje proizvodnih mogućnosti opreme • poznavanje planskog vijeka upotrebe (otpis) Prof.dr. sc. Ivo Čala

  4. 2. OPĆI PRINCIPI TEHNOLOGIJE ODRŽAVANJA TPO TPP 2.1. Pri projektiranju tehnologije održavanja treba poznavati slijedeće: • sustav uočavanja kvara • metode dijagnosticiranja kvara (vizualna, taktilna, akustična, ultrazvuk itd.) • postojeće metode uklanjanja kvara i SM na opremi • najjednostavniji način rastavljanja opreme • nivo rastavljanja ovisno o planiranoj aktivnosti održavanja (čišćenje,zamjena pozicija i sl.) • pristup sastavljanju opreme • ispitivanje funkcionalnosti opreme Prof.dr. sc. Ivo Čala

  5. 2.2. POPRAVAK KVARA TEHNIČKOG SUSTAVA (TS) • Saznanje o nastanku kvara • Pronalaženje mjesta kvara • Tehnološka priprema popravka • Operativna priprema popravka • Izvođenje popravka • Provjera kvalitete popravka • Izvještavanje o obavljenom popravku Prof.dr. sc. Ivo Čala

  6. 2.2. POPRAVAK KVARA TEHNIČKOG SUSTAVA (TS) c) TEHNOLOŠKA PRIPREMA POPRAVKA • Definirati cilj – uspostaviti ispravno stanje TS • Određivanje potrebnih operacija (aktivnosti) • Izbor struke i broja djelatnika • Određivanje potrebne kooperacije • Izbor odgovarajućeg materijala • Izbor opreme i alata za izvođenje popravka • Određivanje mjera sigurnosti • Određivanje potrebnog vremena • Razrada redoslijeda izvođenja aktivnosti i rokova PROJEKTIRAN TPO PRIBLIŽITI PRAKTIČNOM IZVOĐENJU Prof.dr. sc. Ivo Čala

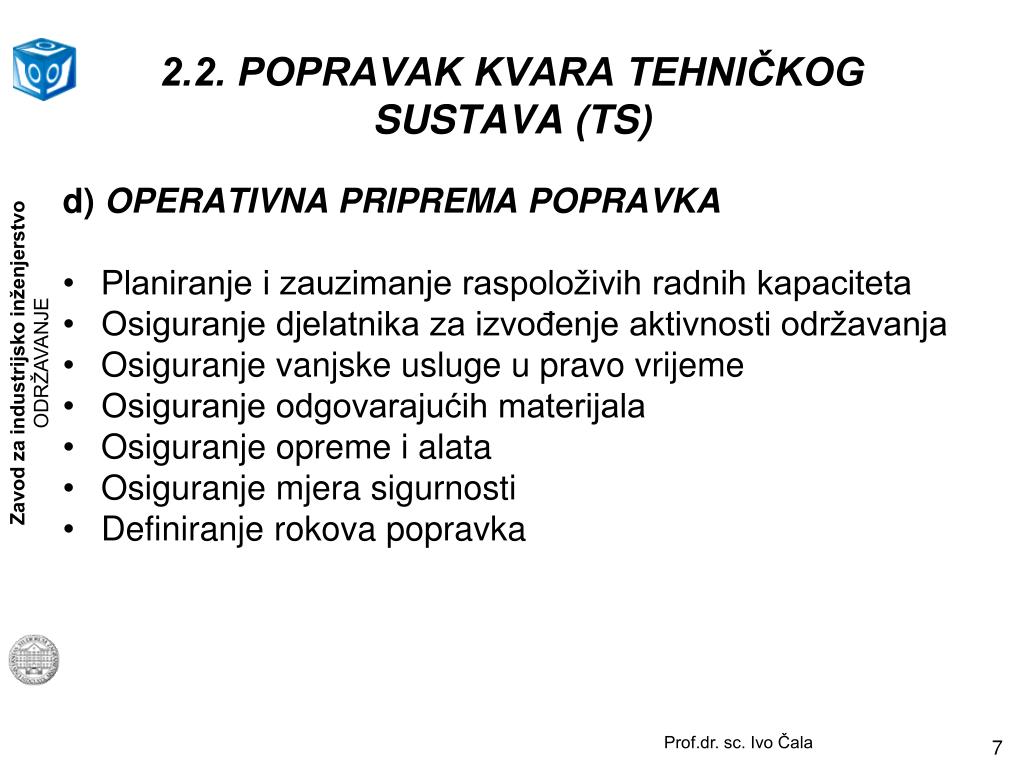

  7. 2.2. POPRAVAK KVARA TEHNIČKOG SUSTAVA (TS) d) OPERATIVNA PRIPREMA POPRAVKA • Planiranje i zauzimanje raspoloživih radnih kapaciteta • Osiguranje djelatnika za izvođenje aktivnosti održavanja • Osiguranje vanjske usluge u pravo vrijeme • Osiguranje odgovarajućih materijala • Osiguranje opreme i alata • Osiguranje mjera sigurnosti • Definiranje rokova popravka Prof.dr. sc. Ivo Čala

  8. 2.2. POPRAVAK KVARA TEHNIČKOG SUSTAVA (TS) e) IZVOĐENJE POPRAVKA • Fizičke izmjene na dijelovima stroja (popravak pozicija) • Zamjena dijelova (pozicija ili sklopova) • Podešavanje odnosa • Pritezanje • Zaštita i impregnacija • Čišćenje Prof.dr. sc. Ivo Čala

  9. 2.2. POPRAVAK KVARA TEHNIČKOG SUSTAVA (TS) g) IZVJEŠTAVANJE O IZVRŠENOM POPRAVKU • Datum početka i završetka zastoja • Mjesto popravka • Vrsta kvara • Uzrok kvara • Utrošeno vrijeme za popravak po strukama • Trajanje zastoja • Utrošeni materijal • Izvršena i plaćena usluga Prof.dr. sc. Ivo Čala

  10. 2.3. PLAN AKTIVNOSTI ODRŽAVANJA To je naziv za skup zahvata održavanja između dva generalna popravka. To su: a) Generalni (veliki) planski popravak • Potpuno rastavljanje • Snimanje dijelova i sklopova • Otklanjanje grešaka i oštećenih dijelova • Popravak dijelova i sklopova • Ugradnja novih ili popravljenih dijelova i sklopova b) Srednji planski popravak, obim radova je otprilike 50% manji u odnosu na generalni c) Mali planski popravak, obim radova je otprilike 20-25% u odnosu na generalni d) Kontrolni pregledi (pregledi točnosti dijelova, mjerenja vibracija, itd. Prof.dr. sc. Ivo Čala

  11. dokumentacija npr. Procesna oprema održavatelji alat mjerila, instrum. 3. PRISTUP I METODE ODRŽAVANJA 3.1. PRISTUP DJELATNIKA ODRŽAVANJA K OPREMI a) k opremi (k objektu) Prof.dr. sc. Ivo Čala

  12. 3.2. PRISTUP DJELATNIKA ODRŽAVANJA OD OPREME b) Od opreme sklop, agregat • PROSTOR ZA ODRŽAVANJE • Djelatnici • Sklopovi • Alat • Dokumentacija • OPREMA • Automobil • Građ. mehanizacija 3.3. INDIVIDUALNA METODA 3.4. AGREGATNA METODA Prof.dr. sc. Ivo Čala

  13. održavanje Prijem opremepranje Rastavljanjeopreme Sklopoviagregati Popravak ostatka stroja, kučišta. oplate Sastavljanjeopreme Montaža armature Ispitivanje opreme Bojanje i zaštitaopreme Predaja opreme na upotrebu proizvodnja INDIVIDUALNA I AGREGATNA METODA ODRŽAVANJA Rast. sklopovai agregata II. faza Pranje dijelova i pozicija I. faza Dijlovi za popravak Neupotrijebljividijelovi da Snimanjepozicija otpad radionica ne Upotrebljividijelovi Popravljenidijelovi Sast. sklopovai agregata ispitivanje sklop.i agregata Novi dijelovi III. faza Skladištesklopova i agregata Skladište • Faza II može biti i na drugoj lokaciji • Trajanje faza I+II+III je ukupno vrijeme trajanja popravka izvođenog individualnom metodom • Trajanje faza I+III je ukupno vrijeme trajanja popravka izvođenog agregatnom metodom Prof.dr. sc. Ivo Čala

  14. 4. DIJAGNOSTIKA U ODRŽAVANJU Prof.dr. sc. Ivo Čala

  15. Prof.dr. sc. Ivo Čala

  16. Prof.dr. sc. Ivo Čala

  17. Dijagnostika lat. diagnosis • procjenjivanje • ocjenjivanje • prepoznavanje • zaključivanje Prof.dr. sc. Ivo Čala

  18. Održavanje po stanju • Definicija: Održavanje po stanju koristi niz tehnologija s ciljem postizanja i održavanja optimalnog pogonskog stanja strojeva i pojedinačnih komponenata tako da se mjerenjem i određivanjem tendencija fizikalnih parametara u usporedbi s poznatim graničnim vrijednostima ili specifikacijama već unaprijed otkriju, analiziraju i otklone potencijalni problemi strojeva, prije nego nastane kvar. (Hartman, 1994) Prof.dr. sc. Ivo Čala

  19. Dijagnostičke metode • Subjektivne metode • Vezane na osjetila vida, sluha,... • Objektivne metode • Korištenje mjernih uređaja za mjerenje željenih parametara Prof.dr. sc. Ivo Čala

  20. Dijagnostičke metode • vizualne metode • termografija • mjerenje tlaka... • spektrografska analiza ulja • ferografska analiza čestica • penetrantske metode • magnetske metode • ultrazvučni test • analiza vibracija • metoda udarnih impulsa (SPM) Prof.dr. sc. Ivo Čala

  21. Vizualne metode • Direktne • Indirektne (pregled mjesta nedostupnih oku) Prof.dr. sc. Ivo Čala

  22. Vizualne metode - endoskopija Snimanje stanja opreme pomoću endoskopa Prof.dr. sc. Ivo Čala

  23. Termografija • kontaktni termometri • IC kamera Prof.dr. sc. Ivo Čala

  24. Zagrijavanje strojnog dijela Prof.dr. sc. Ivo Čala

  25. Metode za detekciju površinskih nepravilnosti Prof.dr. sc. Ivo Čala

  26. Penetrantske metode • Čišćenje površine • Nanošenje penetranta • Čišćenje penetranta • Nanošenje razvijača • Pregled pukotina Prof.dr. sc. Ivo Čala

  27. Fluorescentni penetrant Prof.dr. sc. Ivo Čala

  28. Magnetske metode • Promatranje pukotina pomoću željezne prašine (nakupine prašine signaliziraju pukotinu) Prof.dr. sc. Ivo Čala

  29. Magnetske metode Magnetska metoda dijagnosticiranja pukotina Prof.dr. sc. Ivo Čala

  30. Ultrazvučna kontrola • Mehaničke greške • Propuštanje tlačnih ili vakuumskih sistema • Kontrola stanja ležaja • Kavitacija u pumpama Prof.dr. sc. Ivo Čala

  31. Ultrazvučna kontrola • Greške na el. instalacijama • iskrenje (arcing) – dešava se kod proboja kroz prostor (zrak). Grom je dobar primjer. • Corona (corona) – dešava se kod napona koji nije dovoljno velik da dođe do proboja kroz zrak, već toliki da se zrak npr. oko antene ionizira te se pojavljuju plavkaste ili ljubičaste munje • (tracking) – često nazivan "baby arcing" – javlja se kod oštećenih dijelova el. instalacije Prof.dr. sc. Ivo Čala

  32. Mjerenje vibracija Prof.dr. sc. Ivo Čala

  33. Uzroci pojave vibracija Prof.dr. sc. Ivo Čala

  34. Vibracije zbog loše montaže • Necentriranost • Nepravilna montaža ležajeva • Labavost • Nepravilan zamjenski dio (remen) Prof.dr. sc. Ivo Čala

  35. Ugradnja ležaja Prof.dr. sc. Ivo Čala

  36. Mjerenje vibracija • Kontinuirano mjerenje - monitoring • Povremeno mjerenje • Kontaktnim metodama • Bezkontaktnim metodama Prof.dr. sc. Ivo Čala

  37. Parametri kod vibracija • Vibracijski pomak (m) DISP • Vibracijska brzina (mm/s) VEL • Vibracijska akceleracija (mm/s2) ACC • Neuravnoteženost* • Necentriranost* Prof.dr. sc. Ivo Čala

  38. Proces dijagnosticiranja • analiza objekta tehničkog sustava koji će se mjeriti • priprema mjerenja • mjerenje vibracija • analiza signala (frekvencijska i harmonijska analiza) • donošenje dijagnostičkog zaključka Prof.dr. sc. Ivo Čala

  39. Granične vrijednosti • Definirane prema ISO sustavu • Definirane od strane proizvođača • Iskustveni podaci o graničnim vrijednostima Prof.dr. sc. Ivo Čala

  40. ISO sustav rangiranja Prof.dr. sc. Ivo Čala

  41. Vibracije za elektromotore Prof.dr. sc. Ivo Čala

  42. Mjesta za mjerenje vibracija,... Prof.dr. sc. Ivo Čala

  43. Analiza podataka • Usporedba izmjerenih podataka sa preporukama • Usporedba izmjerenih podataka sa standardima... • Usporedba izmjerenih podataka sa iskustvenim podacima Prof.dr. sc. Ivo Čala

  44. SPM metoda Prof.dr. sc. Ivo Čala

  45. SPM (Shock Puls Metod) • SPM metoda nije metoda mjerenja vibracija već mjerenje udarnih valova (impulsa) koji nastaju zbog prolaza kotrljajućeg elementa ležaja preko oštećenja. Prof.dr. sc. Ivo Čala

  46. OSJETILNICI ZA MJERENJE Prof.dr. sc. Ivo Čala

  47. Što mjeriti? Prof.dr. sc. Ivo Čala

  48. REZULTATI MJERENJA OŠTEĆENJA LEŽAJA Prof.dr. sc. Ivo Čala

  49. Mjerne veličine kod SPM-a • dBm • dBc Prof.dr. sc. Ivo Čala

  50. Razvoj oštećenja ležaja Prof.dr. sc. Ivo Čala
