Amplificadores Operacionales

Amplificadores Operacionales. INTRODUCCIÒN A LA ELECTRÓNICA. El amplificador diferencial. Tensiones de modo diferencial y de modo común. El amplificador diferencial real responde tanto a las señales de modo diferencial y también a la de modo común.

gloria
Download Presentation

Amplificadores Operacionales

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Amplificadores Operacionales INTRODUCCIÒN A LA ELECTRÓNICA

  2. El amplificador diferencial.

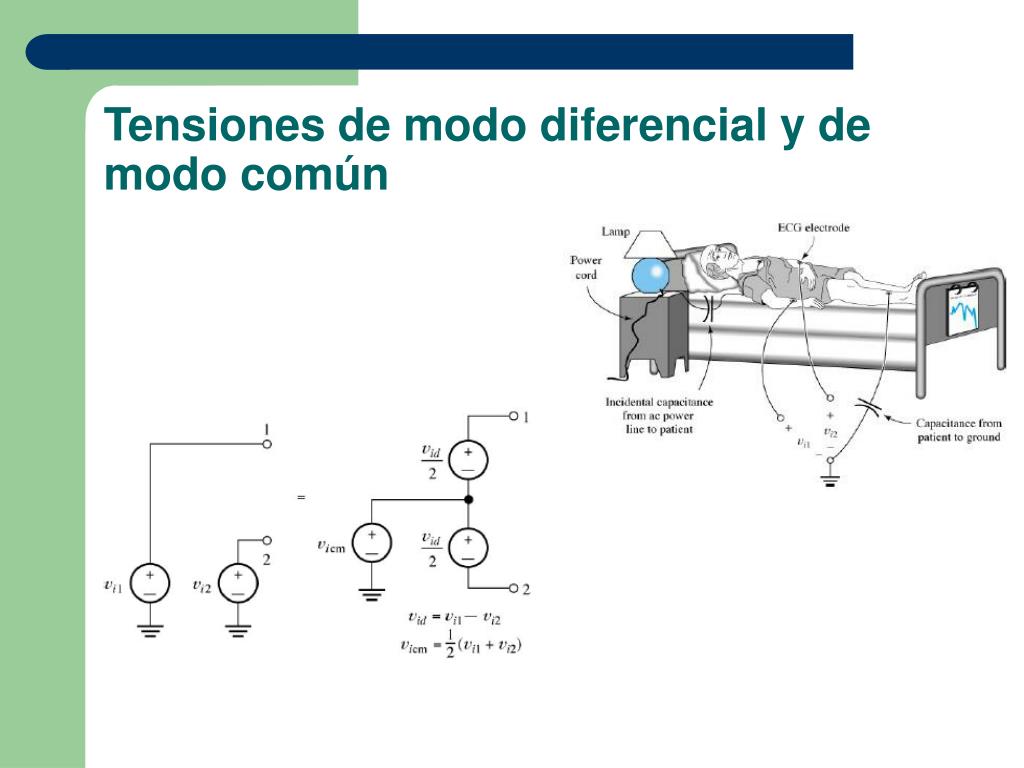

  3. Tensiones de modo diferencial y de modo común

  4. El amplificador diferencial real responde tanto a las señales de modo diferencial y también a la de modo común La relación de rechazo de modo común (CMRR):

  5. El amplificador operacional ideal. Características: • Impedancia de entrada infinita. • Ganancia de lazo abierto AOL infinita (para la señal diferencial). • Ganancia nula para la señal de modo común. • impedancia de salida nula. • Ancho de banda infinito.

  6. Circuito equivalente del AO ideal.

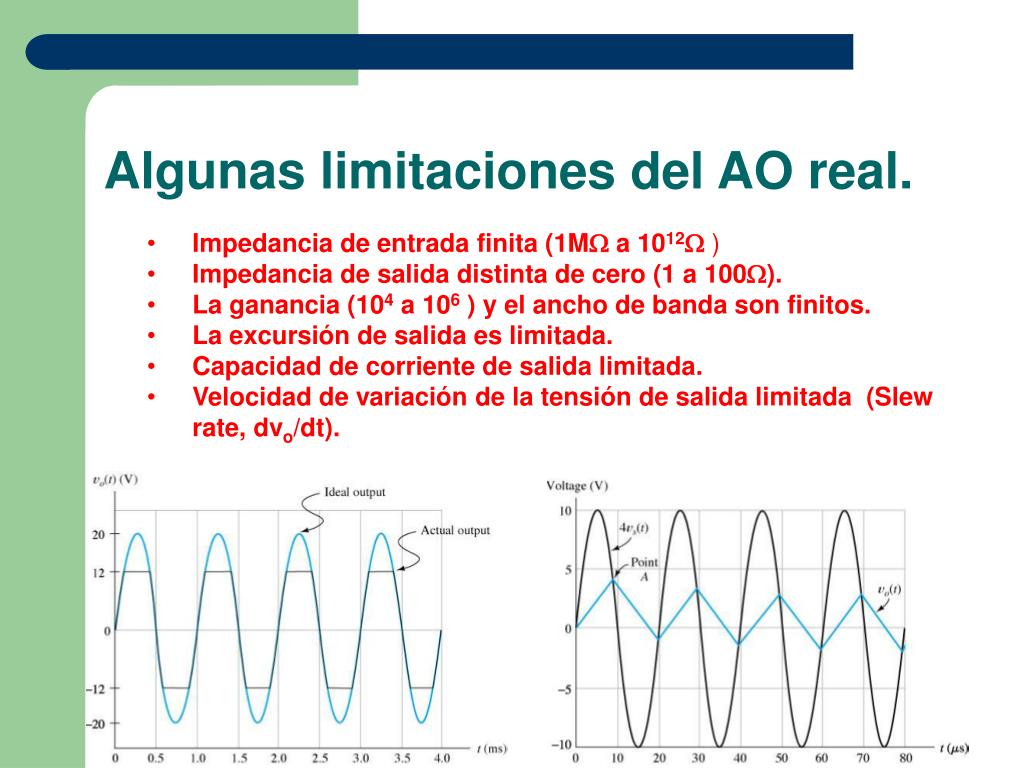

  7. Algunas limitaciones del AO real. • Impedancia de entrada finita (1M a 1012 ) • Impedancia de salida distinta de cero (1 a 100). • La ganancia (104 a 106) y el ancho de banda son finitos. • La excursión de salida es limitada. • Capacidad de corriente de salida limitada. • Velocidad de variación de la tensión de salida limitada (Slew rate, dvo/dt).

  8. Análisis de un circuito con amplificador operacional ideal. vid • Considerar AOL= . En circuitos con realimentación negativa siempre resulta vid=0 para una salida finita. • Considerar que la corriente sobre las entradas del amplificador operacional es cero. • Aplicar las leyes de Kirchhoff para calcular las magnitudes de interés del circuito.

  9. El amplificador inversor.

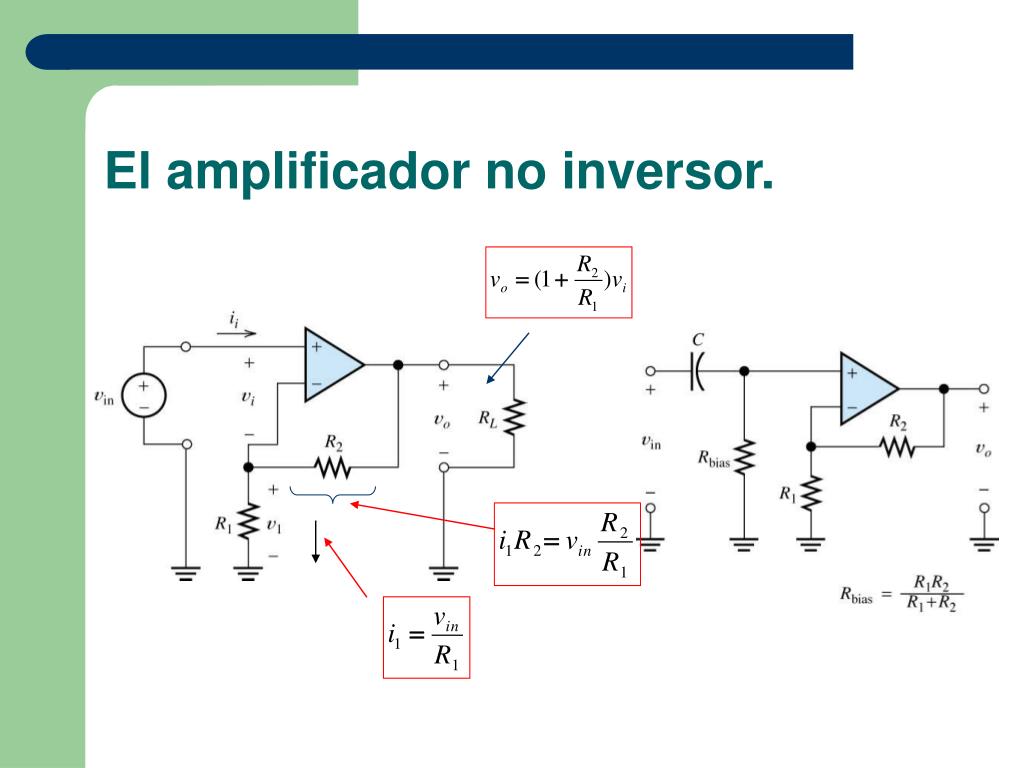

  10. El amplificador no inversor.

  11. Seguidor de tensión.

  12. Amplificador sumador inversor.

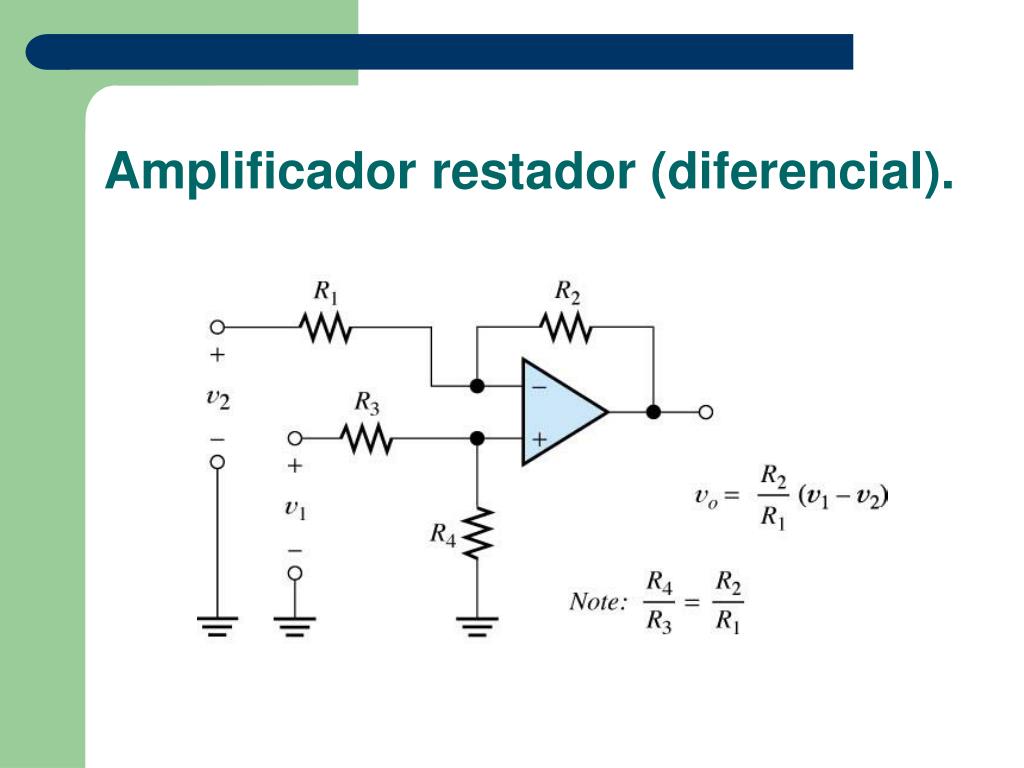

  13. Amplificador restador (diferencial).

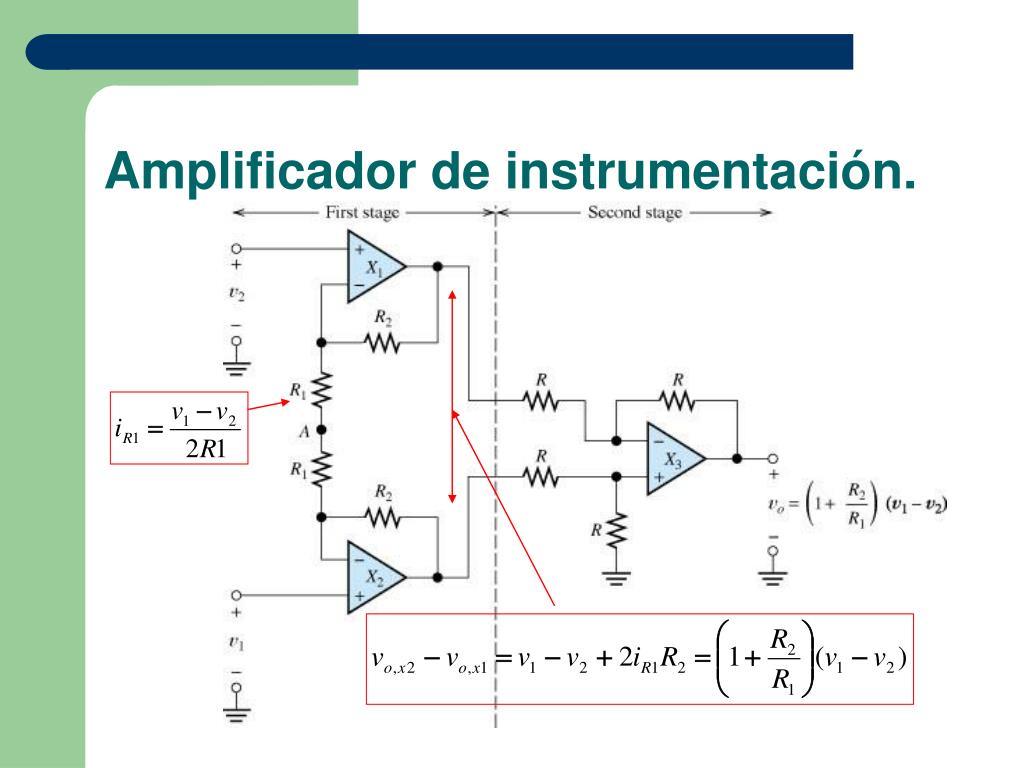

  14. Amplificador de instrumentación.

  15. Circuito integrador.

  16. Circuito derivador.

  17. Comparador.

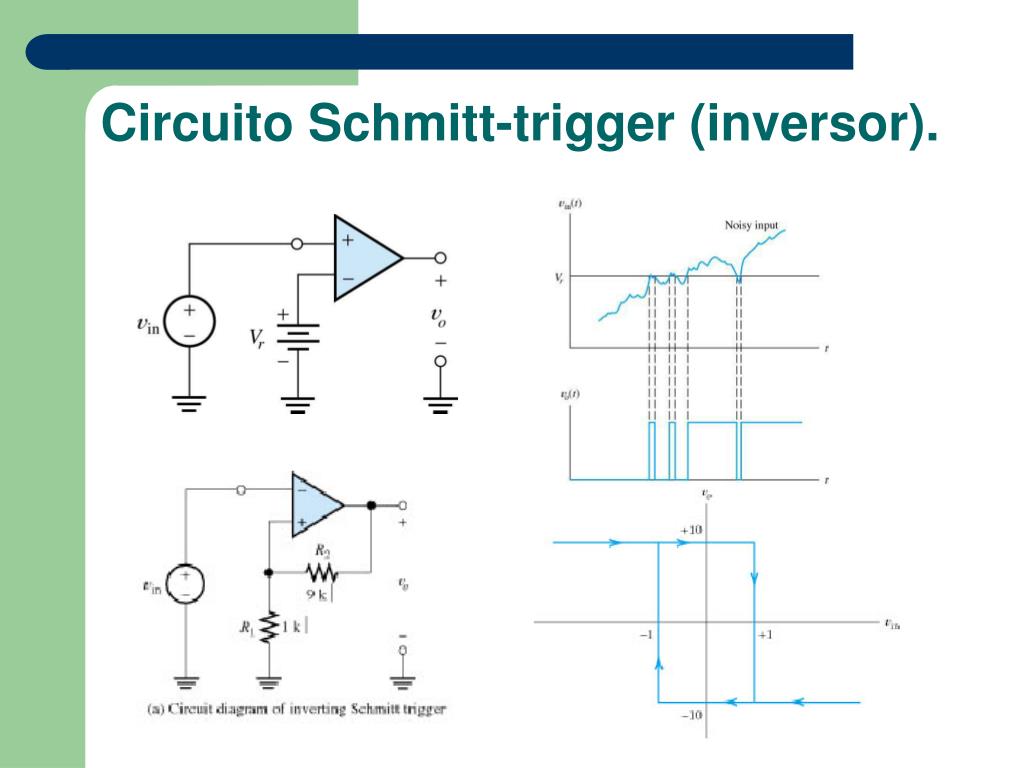

  18. Circuito Schmitt-trigger (inversor).

  19. Circuito Schmitt-trigger (no inversor).

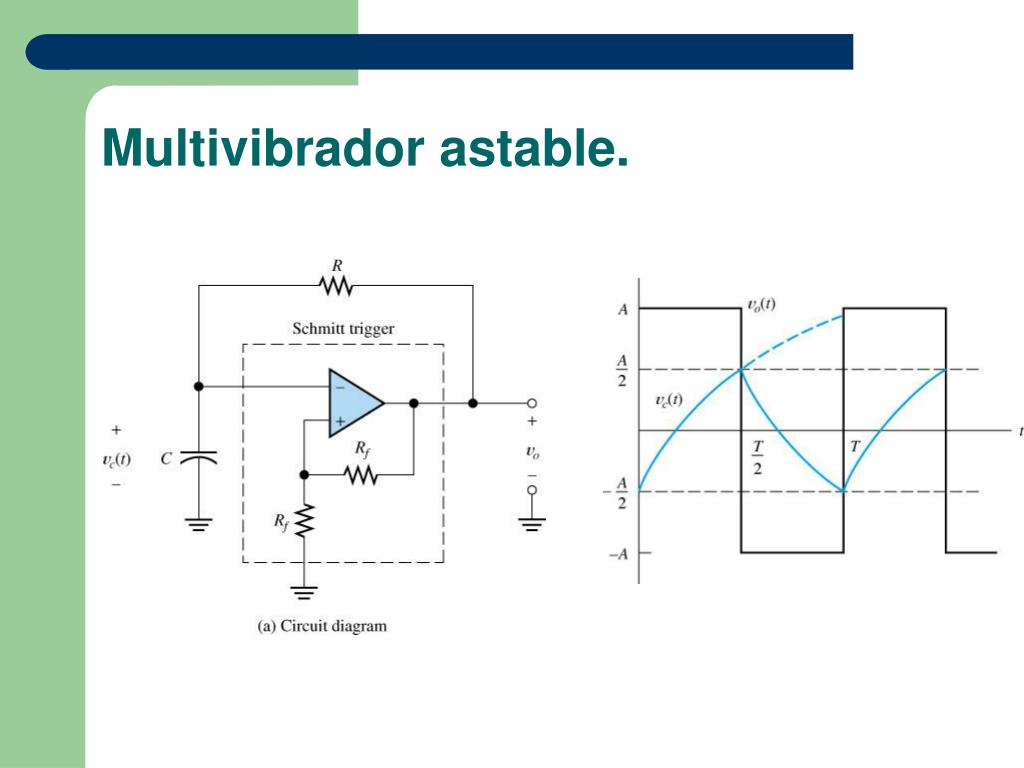

  20. Multivibrador astable.

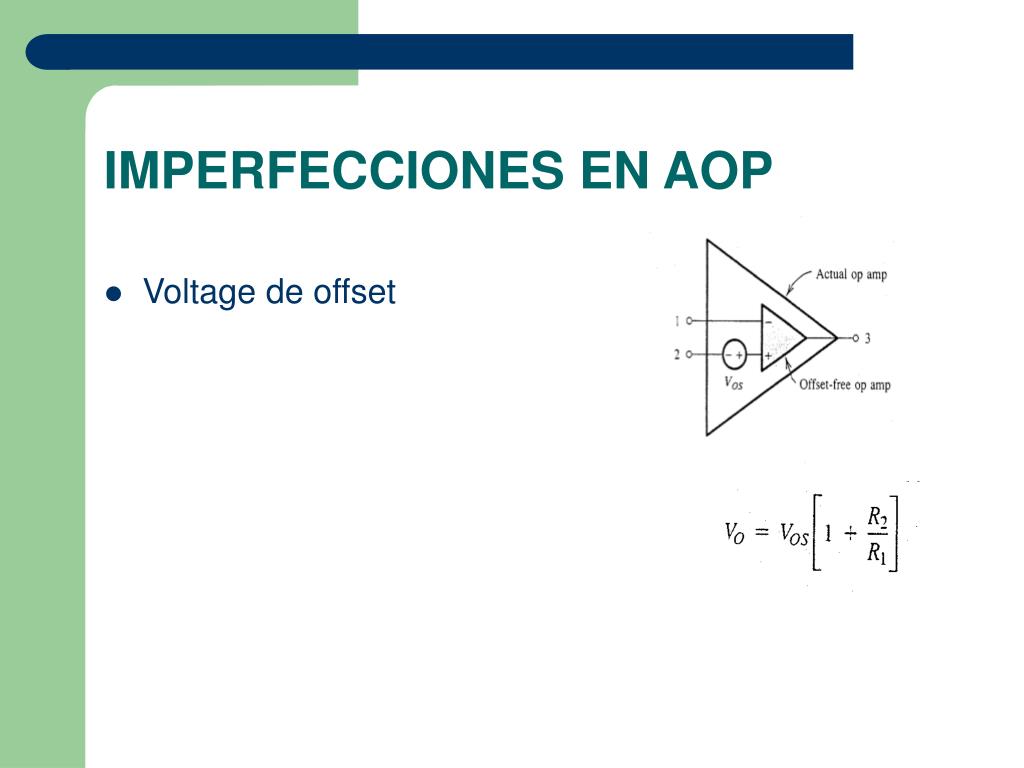

  21. IMPERFECCIONES EN AOP • Voltage de offset

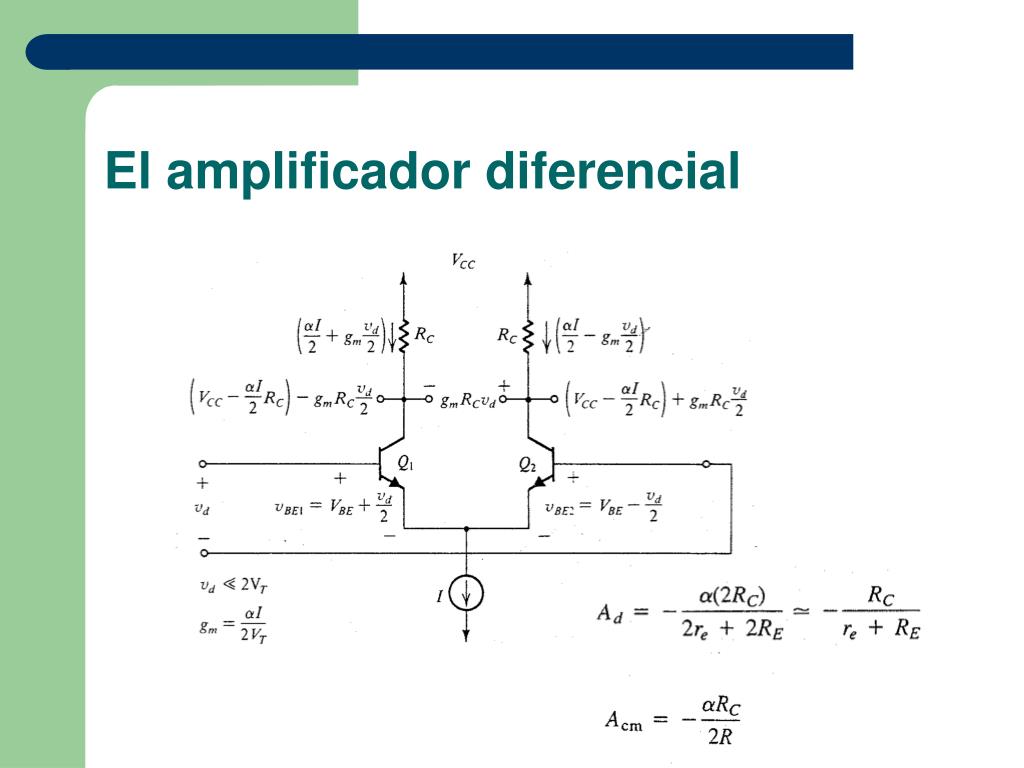

  22. El amplificador diferencial

  23. El amplificador diferencial

  24. IMPERFECCIONES EN AOP • Voltage de offset • corriente de polarización

  25. IMPERFECCIONES EN AOP • corriente de polarización

  26. IMPERFECCIONES EN AOP • Corriente de polarización Tensión de salida debido a la corriente de polarización

  27. IMPERFECCIONES EN AOP • Compensación de la corriente de polarización

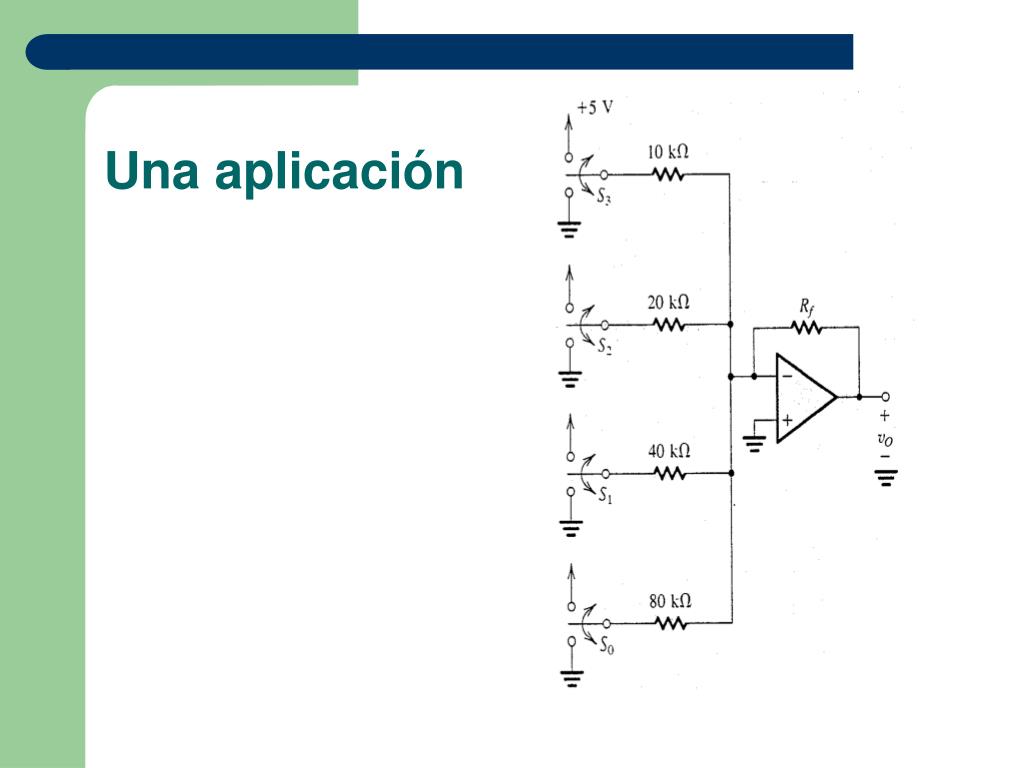

  28. Una aplicación
