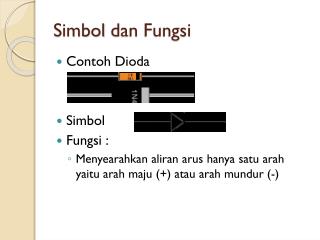

Simbol dan Fungsi. Contoh Dioda Simbol Fungsi : Menyearahkan aliran arus hanya satu arah yaitu arah maju (+) atau arah mundur (-). Garis Beban Dioda. Digunakan untuk menentukan nilai-nilai terhadap arus dan tegangan kerja dioda. Pendekatan Dioda. Dioda Ideal

grace
Download Presentation

Simbol dan Fungsi

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. SimboldanFungsi • ContohDioda • Simbol • Fungsi : • Menyearahkanaliranarushanyasatuarahyaituarahmaju (+) atauarahmundur (-)

  2. GarisBebanDioda • Digunakanuntukmenentukannilai-nilaiterhadaparusdantegangankerjadioda

  3. PendekatanDioda • Dioda Ideal • Diodasebagaikonduktorsempurnah, bertegangannoljika bias forward dansebagai Isolator sempurnahjikadiberiteganganbalik (reverse) • Pendekatankedua (diodasbgSaklardenganteganganlutut/knee voltage) • PendekatanKetiga (perhitungantahanan bulk) • Vf = 0.7 + If.rb

  4. Latihan (M.p39) • CarilahArus yang melewati Resistor 1KΩdarirangkaiandiodadibawahinidenganmengunakanpendekatankedua

  5. PengolahanSinyaldenganDioda

  6. Gelombang Sinus • Adalahsinyallistrik yang paling mendasar yang selaludigunakansebagaisumberuntukmengujirangkaian-rangkaianelektronika

  7. Besaran-besaran Gel. Sinus • NilaiPuncak (Vp): adalahnilaipuncakdarigelombang sinus  Nilaimaksimum yang dapatdicapai

  8. Besaran-besaran Gel. Sinus • NilaiPuncak-puncak (Vpp): adalahnilai yang terjadidarinilaimaksimumhingganilaiminimumnya • Vpp = Vmaks – Vmin • Untuk sinus makadapatdidefenisikanmenjadi • Vpp = Vp – (-Vp) • Vpp = 2Vp

  9. Besaran-besaran Gel. Sinus • NilaiAkar Rata2 Kuadrat (RMS) : adalahnilaiefektif (teganganefektif) ataunilaipanas DC. • Vrms = 0.707 Vp • VrmsseringdikatakandenganteganganJala-jala • P.47 - Contoh : diketahuiteganganjala-jala PLN 220VAC, carilahteganganpuncaknya?

  10. Transformator • Komponen yang berfungsiuntukmenaikkanataumenurunkantegangan • Hukum2 Transformator • V2/V1 = N2/N1 • I1/I2 =N2/N1

  11. p.48 – ContohPengaman • RancanglahSistemPengamanHubungsingkat (Fuse) padaTrafoRangkaianpenyearahjikaarusbebannya 1,5Arms denganperbandinganlilitantrafo p:s 9:1

  12. AplikasiDioda • PenyearahSetengahGelombang • Yaitumengubahteganganmasuk AC menjaditegangan DC denyutdengankata lain teganganpadabebanselalupositifataunol

  13. PenyearahSetengahGelombang • Tegangan Rata-rata • Vdc = Vpuncak / πatau • Vdc = 0.318 Vpuncak • P.50 - Contoh. Diketahuitegangansekunder 12.6 VACdisearahkandenganpenyearahsetengahgelombang, hitunglah VDCsinyaltersebut

  14. PenyearahGelombangPenuh

  15. PenyearahGelombangPenuh • Penyearahdengan CT (center tap) • Vout(puncak) = 0.5 V2(puncak) • Tegangan Rata2 (Vdc) • Vdc = 2 Vout(puncak) / πatau • Vdc = 0.636 Vout(puncak) • ArusBeban (Idc) • Idc = Vbeban / Rbeban • Batas KemampuanArus (Io) : batasdimanadiodamasihmampuuntukmelewatkanaruskebeban • Io = Idc / 2 Io > Idc /2 • PuncakTeganganBalik (PIV) nilaipositifmaksimum yang dilewatipadadiodapenyearahpenuh. • V2(puncak) – PIV + 0 = 0 • PIV = V2(puncak)

  16. p.54 - Contoh. • Dari gambardiketahuibahwategangansekundernyaadalah 40 VAC, dengananggapanbahwadioda ideal, hitunglahteganganbeban DC, dancarilahbataskemampuanarusnya (Io) danPuncakTeganganBalik (PIV)

  17. PenyearahJembatan • Adalahpenyearahgelombangpenuhdengantrafo non CT (Bukan Center Tap)

  18. PrinsipKerja

  19. Kemasan

  20. Resume • Secarakeseluruhan, pilihanpenyearahJembatanmerupakanpilihanterbaik, secaratabeldapatdigambarkansebagaiberikut :

  21. Penapis (Filter) • Output penyearahmerupakansinyal DC yang berdenyut, untukmengubahsinyalinikebentuk DC tetapdibutuhkanpenapis (Filter AC) • KomponenPenapis Kapasitor, denganprinsippengisiandanpengosongan • Vrip = I/fC • Vrip = TeganganRiak (ripple) • f = frekuensiriak • C = Kapasitansi

  22. P.60 - Contoh : diketahuiarusbeban 10mA yang melewatisebuahpenyearahjembatandenganfrekuensijala-jala 60Hz, Hitunglahriakpuncak-puncakjikauntukitudipasangpenapisdengannilai 470uF

  23. Tegangan DC

  24. Batas KemampuanDioda

  25. ArusSentakKapasitor (Surge Current) • Arusmuatankapasitorpadasaatkapasitorkosongpertamadimuati, kapasitoriniseolaholahhubungsingkat • Isentak = V2(puncak) / RTH • P.63 - Contoh : carilaharussentakdarirangkaian yang tegangansekundernya 12.6 VAC terhubungdenganResistansiTheveninKapasitor 1,5Ω

  26. P.65 - Latihan a. Dari gambar (a) hitunglahteganganbebandan ripple untuktegangansekunder 17.7 VAC b. JikaDioda yang digunakanutkrangkaianadalah 1N4001 dimana data arusmajunya 1.5A danteganganmaju 1V sertaresistansibelitan 0.8Ω, carilaharussentak (surge current) nya

  27. TugasLatihan1. • Dari gambardiketahuibataskemampuan Io 150mA dan PIV 75V, bilategangansekundernya 40Vac, apakahdioda-diodatersebutdapatdipakai?

  28. TugasLatihan2. • Tegangansekundergambardiatas 21.2VAC, berapategangan DC bila C=220uF? Berapariakpuncakkepuncaknya? Berapabatas Io dan PIV dioda?
