  1. Internet Protocol versão 6

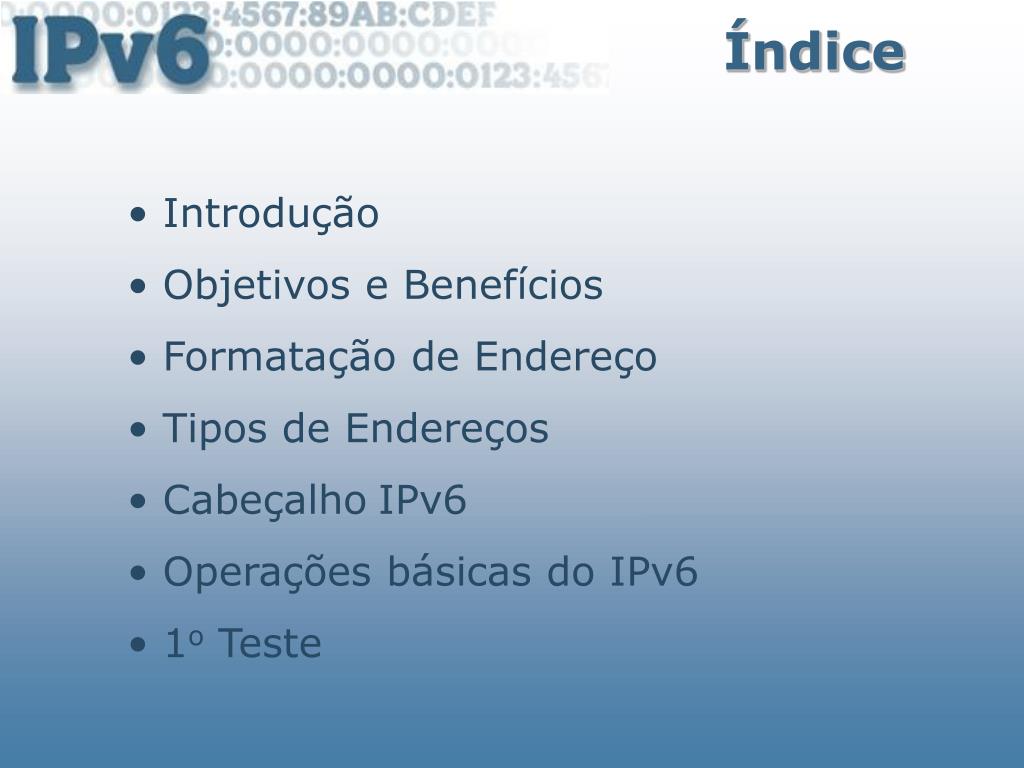

  2. Índice • Introdução • Objetivos e Benefícios • Formatação de Endereço • Tipos de Endereços • CabeçalhoIPv6 • Operações básicas do IPv6 • 1o Teste

  3. 1a Fase • Aparecimento da ARPANET • Rede Militar • Domínio EUA Introdução Redeprivada • Evolução paraInternet • Rede Acadêmica • Domínio EUA Centenasdehosts IPv4 • Internet Comercial • Rede Universal • DomínioMundial 4 milhões de hosts

  4. Introdução • 1a Fase • 1991 - 1a barreira de crescimento • Crescimento exponencial da Internet • Tamanho das tabelas de roteamento • Exaustão dos endereços IP’s até 1994 2a Fase

  5. Introdução 2a Fase

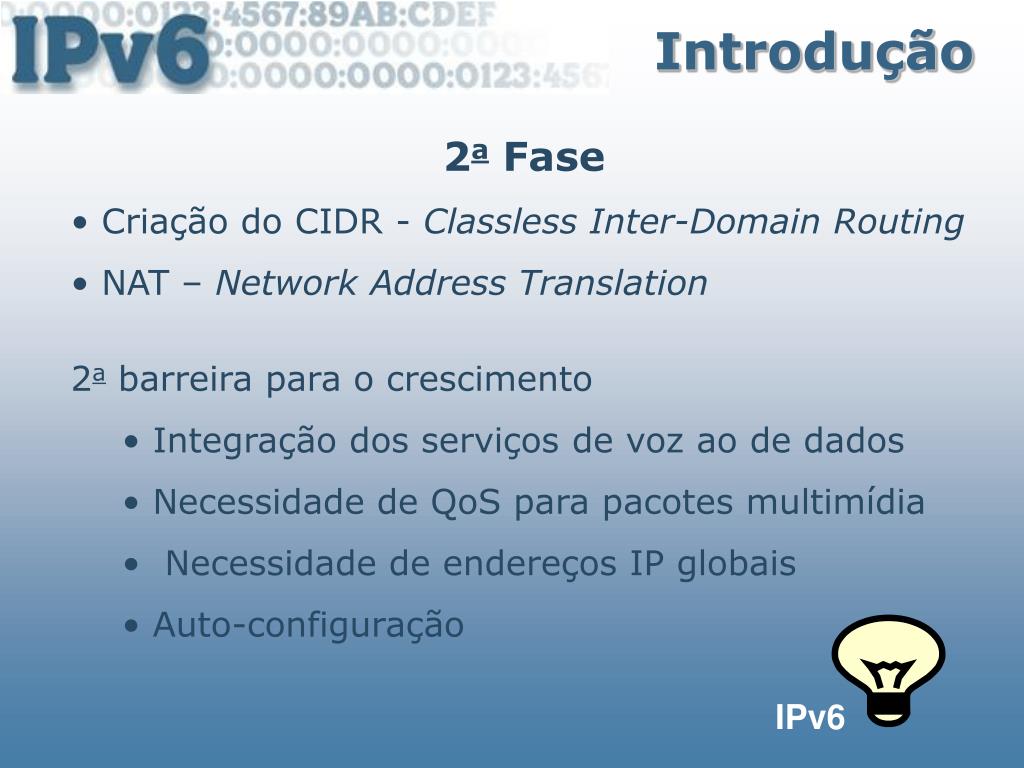

  6. Introdução • 2a Fase • Criação do CIDR - Classless Inter-Domain Routing • NAT – Network Address Translation • 2a barreira para o crescimento • Integração dos serviços de voz ao de dados • Necessidade de QoS para pacotes multimídia • Necessidade de endereços IP globais • Auto-configuração IPv6

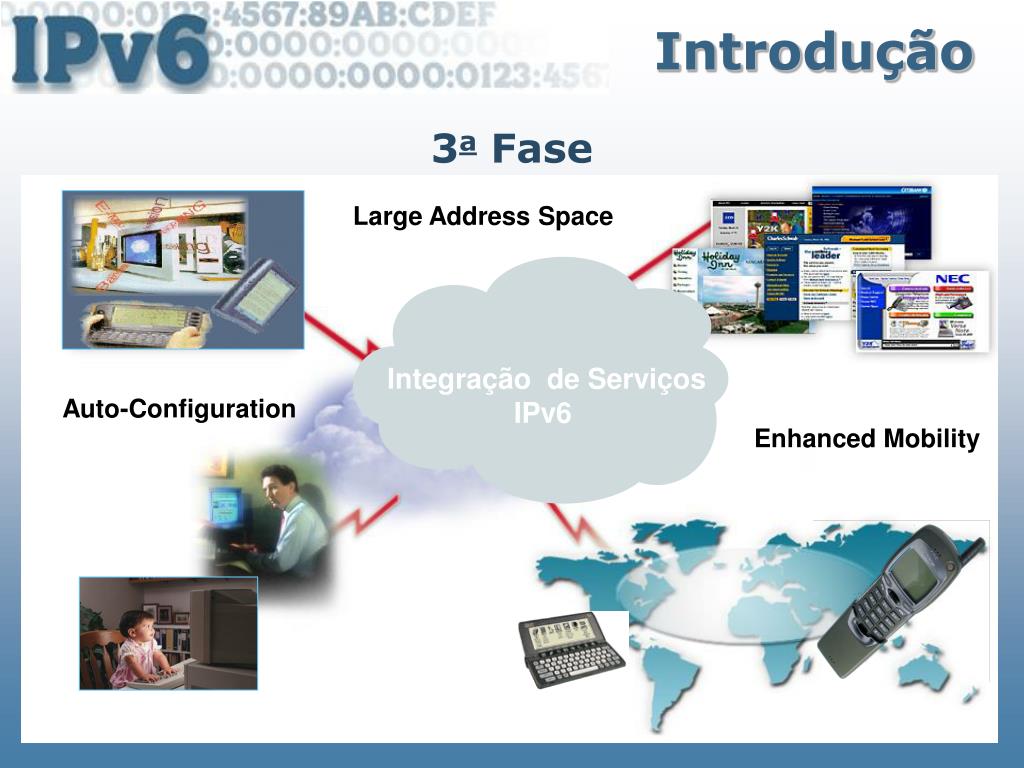

  7. 3a Fase Introdução Large Address Space Integração de Serviços IPv6 Auto-Configuration Enhanced Mobility

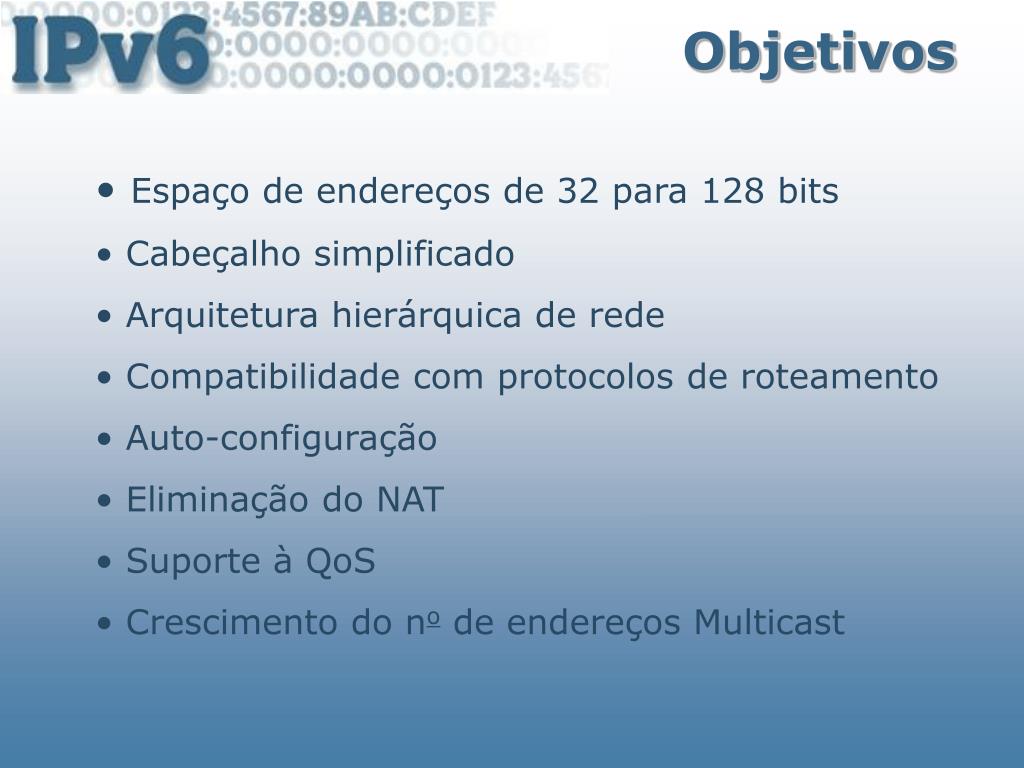

  8. Objetivos • Espaço de endereços de 32 para 128 bits • Cabeçalho simplificado • Arquitetura hierárquica de rede • Compatibilidade com protocolos de roteamento • Auto-configuração • Eliminação do NAT • Suporte à QoS • Crescimento do no de endereços Multicast

  9. Formatação de Endereço

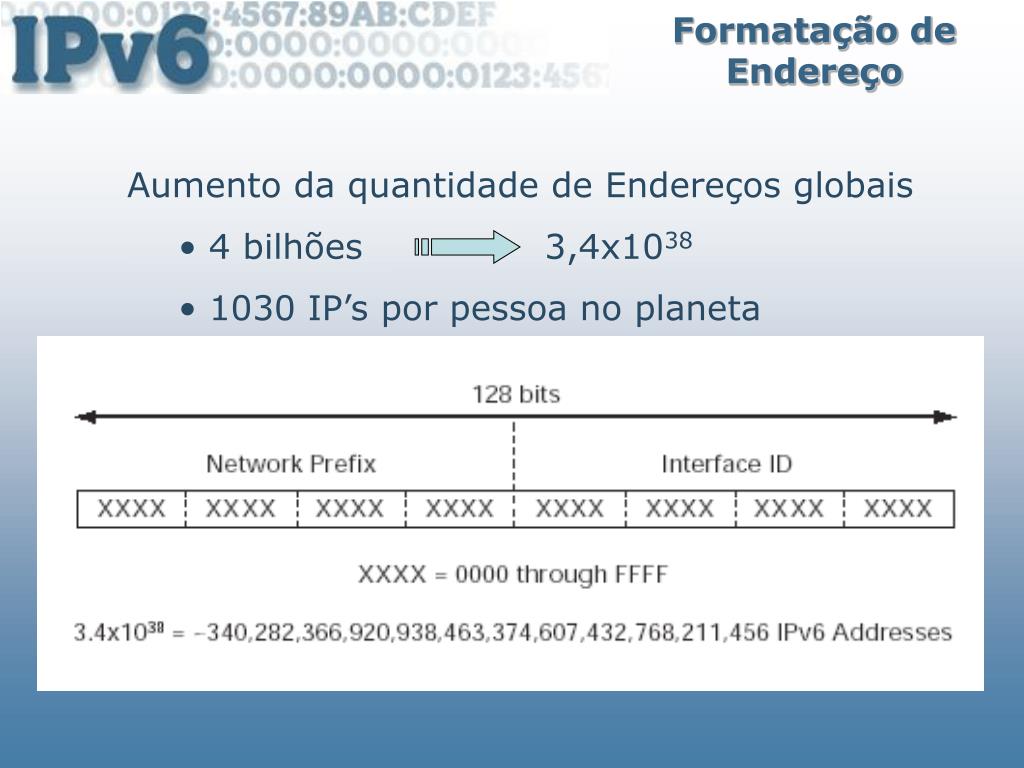

  10. Formatação de Endereço • Aumento da quantidade de Endereços globais • 4 bilhões 3,4x1038 • 1030 IP’s por pessoa no planeta

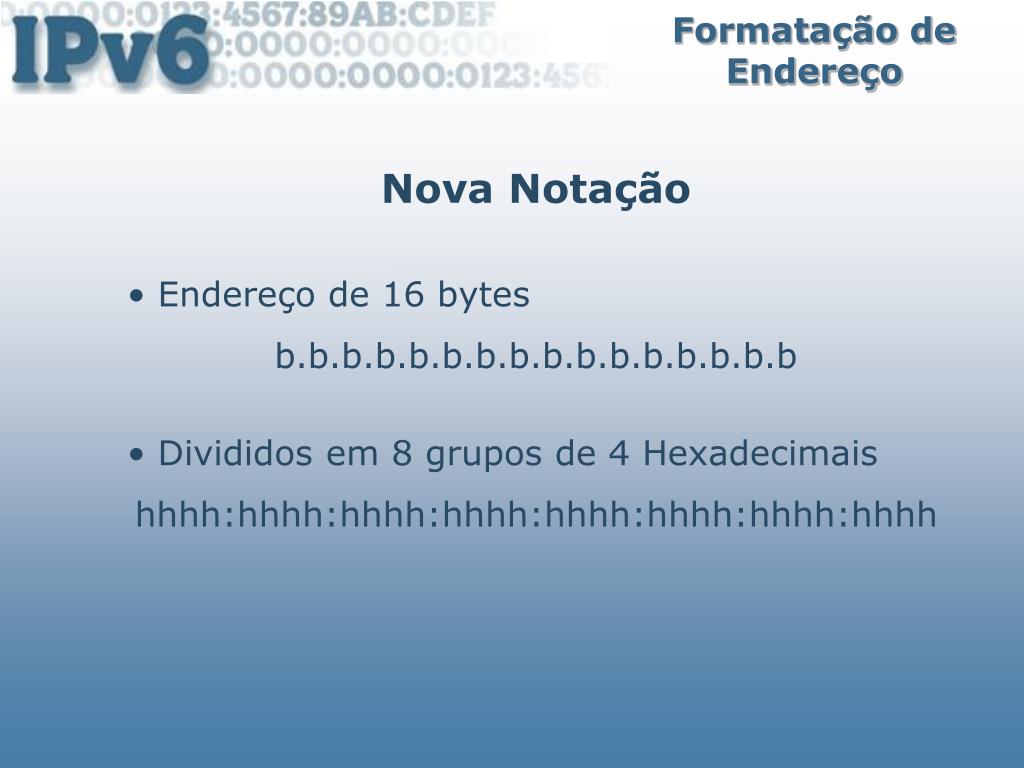

  11. Formatação de Endereço • Nova Notação • Endereço de 16 bytes • b.b.b.b.b.b.b.b.b.b.b.b.b.b.b.b • Divididos em 8 grupos de 4 Hexadecimais • hhhh:hhhh:hhhh:hhhh:hhhh:hhhh:hhhh:hhhh

  12. Formatação de Endereço Exemplo 8000:0000:0000:0000:0123:0000:89AB:CDEF Zeros podem ser simplificados 8000::123:0000:89AB:CDEF Porém só uma vez 8000::0123::89AB:CDEF

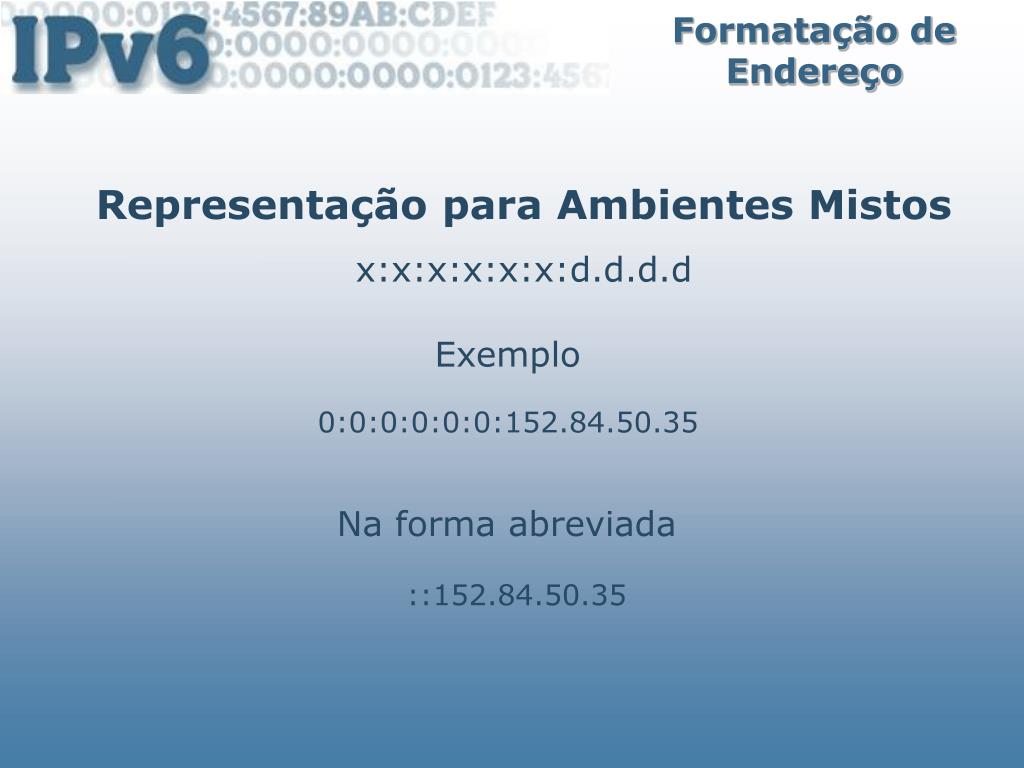

  13. Formatação de Endereço Representação para Ambientes Mistos x:x:x:x:x:x:d.d.d.d Exemplo 0:0:0:0:0:0:152.84.50.35 Na forma abreviada ::152.84.50.35

  14. Formatação de Endereço Outra notação importante end/prefixo 12AB:0:0:CD30:0:0:0:0/60 ou 12AB::CD30:0:0:0:0/60 ou 12AB:0:0:CD30::/60 Neste caso os 60 primeiros bits são de rede e os outros 68 bits são de interface

  15. Tipos de Endereços

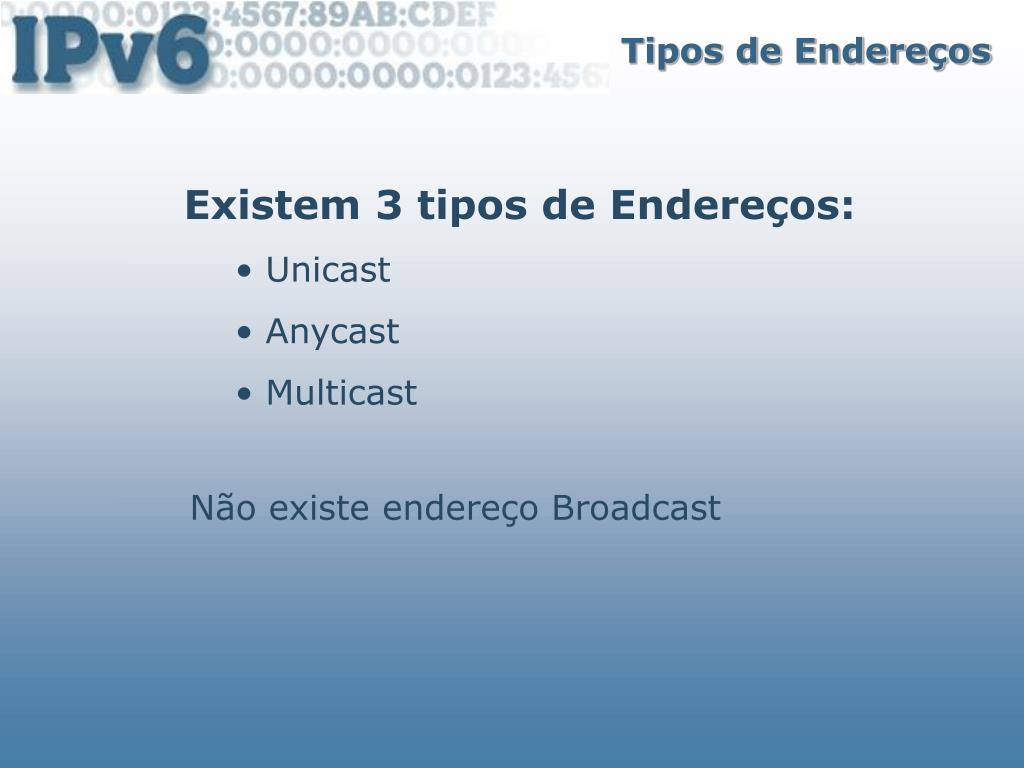

  16. Tipos de Endereços • Existem 3 tipos de Endereços: • Unicast • Anycast • Multicast Não existe endereço Broadcast

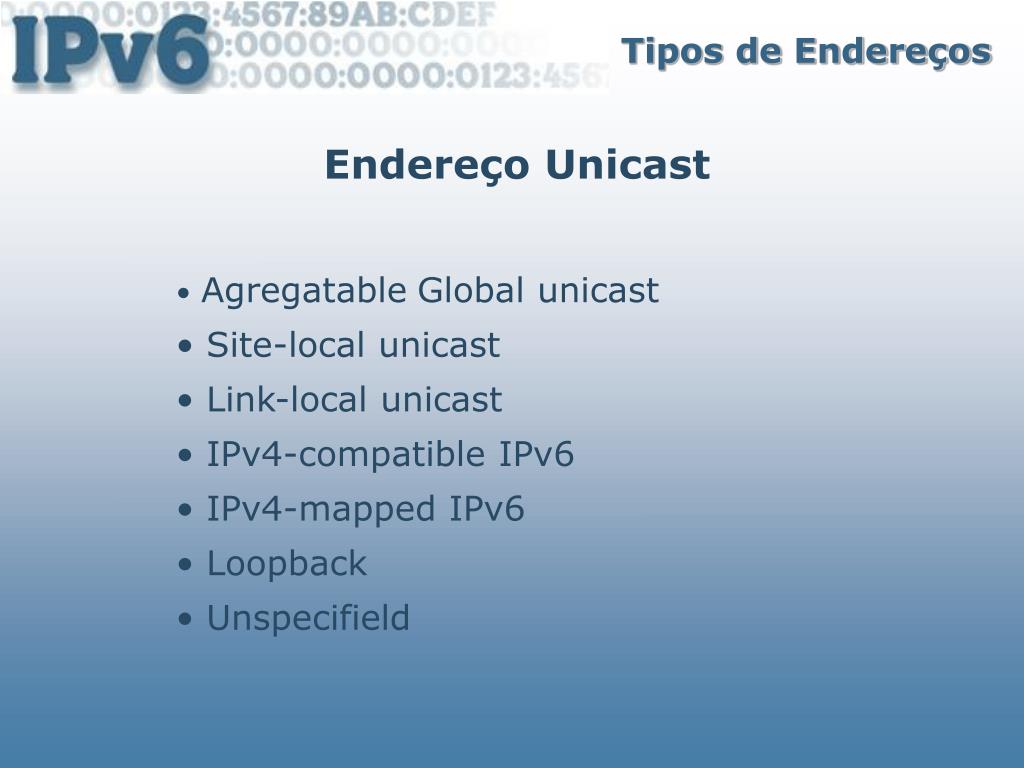

  17. Tipos de Endereços Endereço Unicast • AgregatableGlobal unicast • Site-local unicast • Link-local unicast • IPv4-compatible IPv6 • IPv4-mapped IPv6 • Loopback • Unspecifield

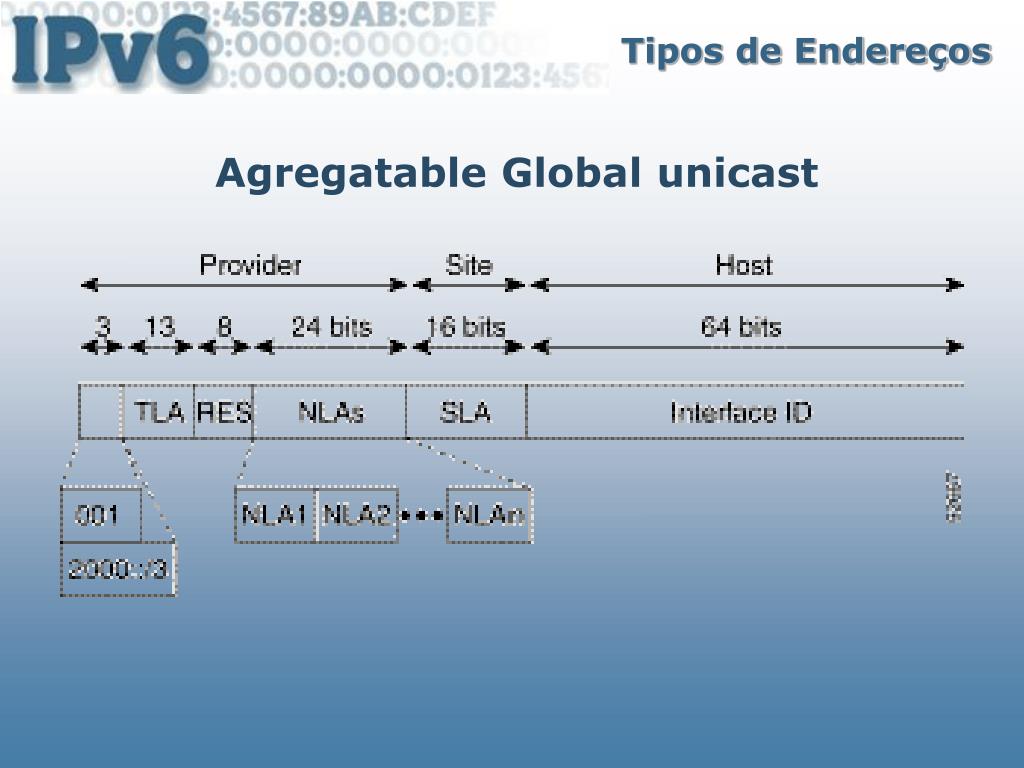

  18. Tipos de Endereços Agregatable Global unicast

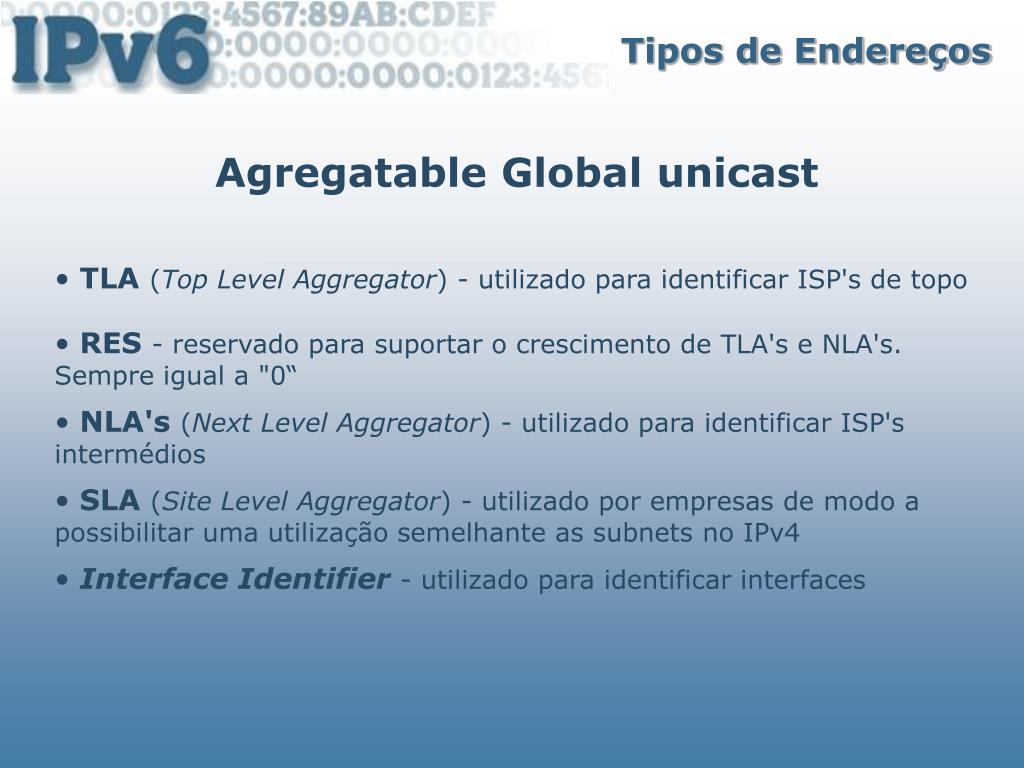

  19. Tipos de Endereços Agregatable Global unicast • TLA(Top Level Aggregator) - utilizado para identificar ISP's de topo • RES- reservado para suportar o crescimento de TLA's e NLA's. Sempre igual a "0“ • NLA's(Next Level Aggregator) - utilizado para identificar ISP's intermédios • SLA(Site Level Aggregator) - utilizado por empresas de modo a possibilitar uma utilização semelhante as subnets no IPv4 • Interface Identifier- utilizado para identificar interfaces

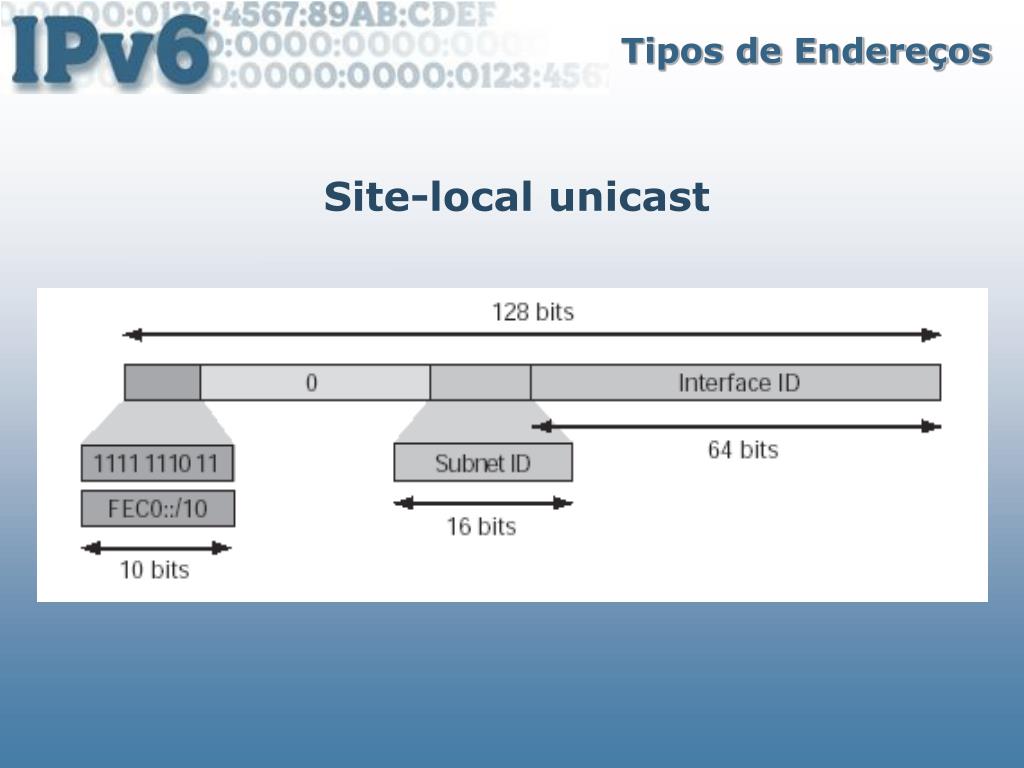

  20. Tipos de Endereços Site-local unicast

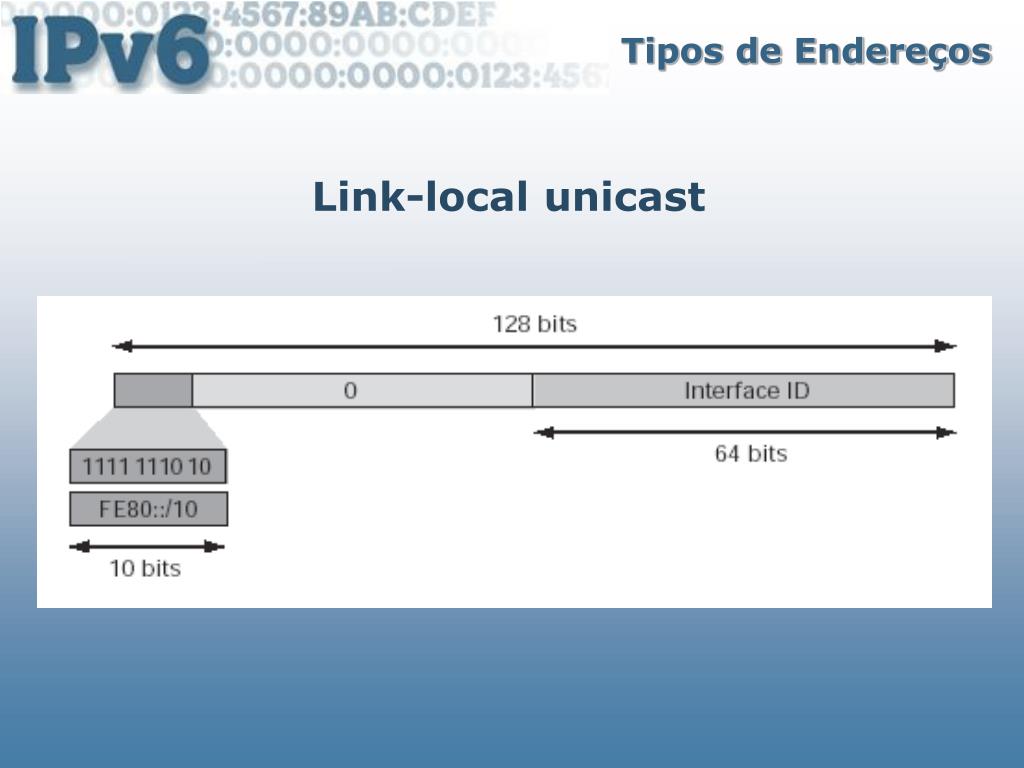

  21. Tipos de Endereços Link-local unicast

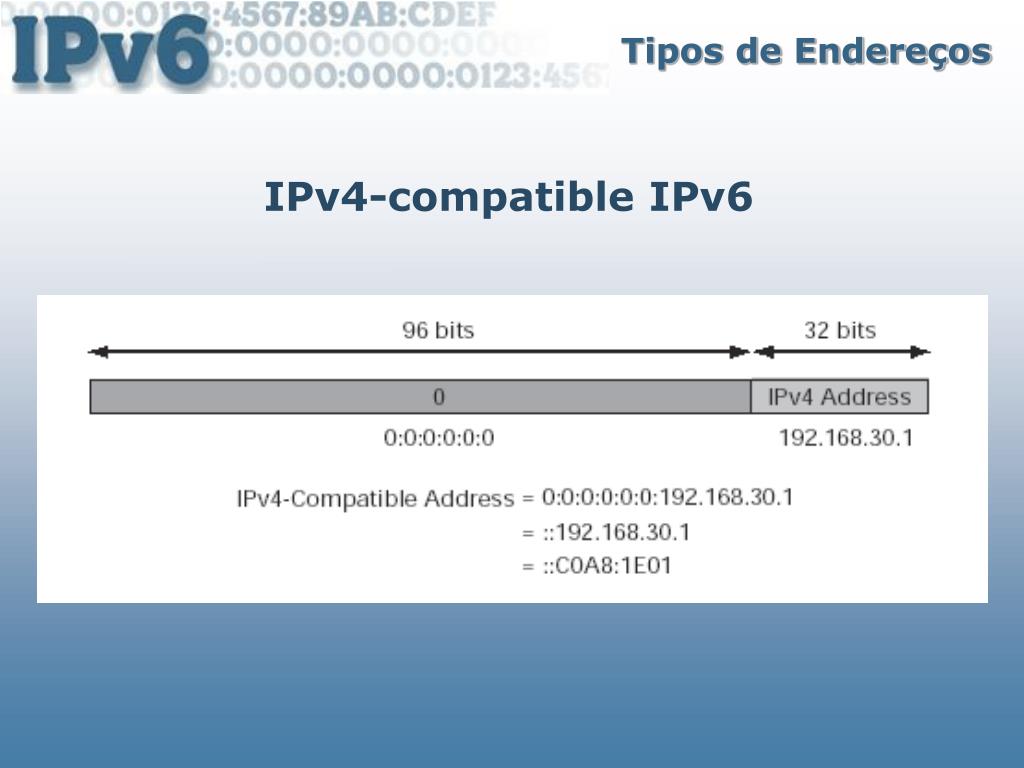

  22. Tipos de Endereços IPv4-compatible IPv6

  23. Tipos de Endereços IPv4-mapped IPv6

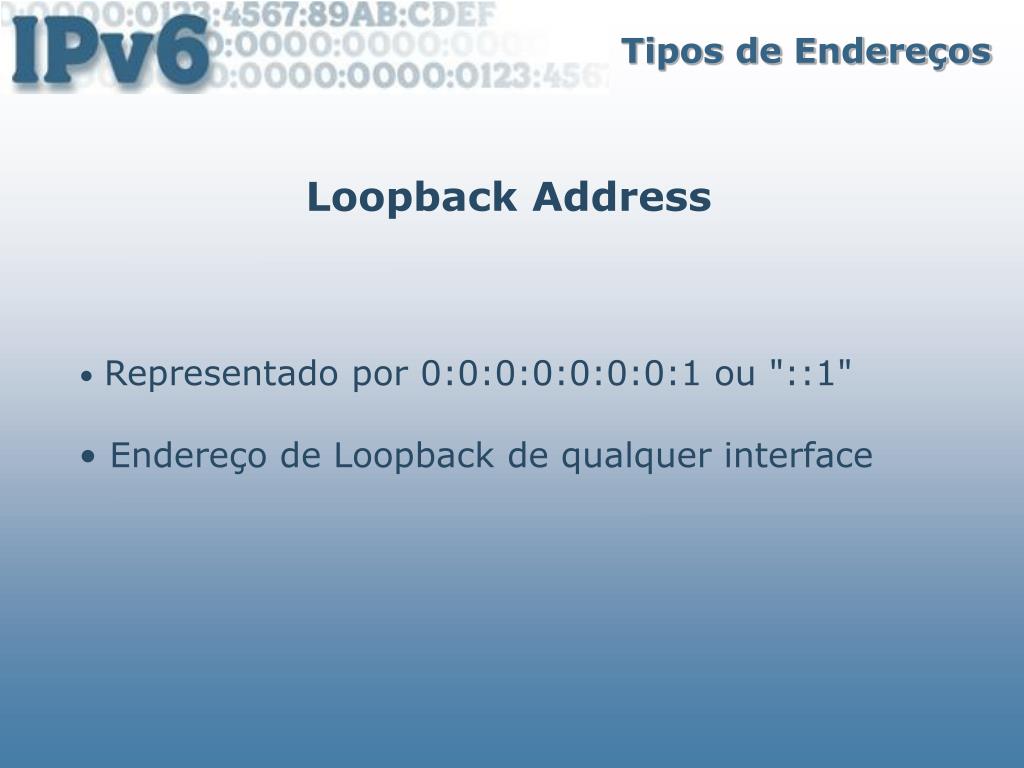

  24. Tipos de Endereços Loopback Address • Representado por 0:0:0:0:0:0:0:1 ou "::1" • Endereço de Loopback de qualquer interface

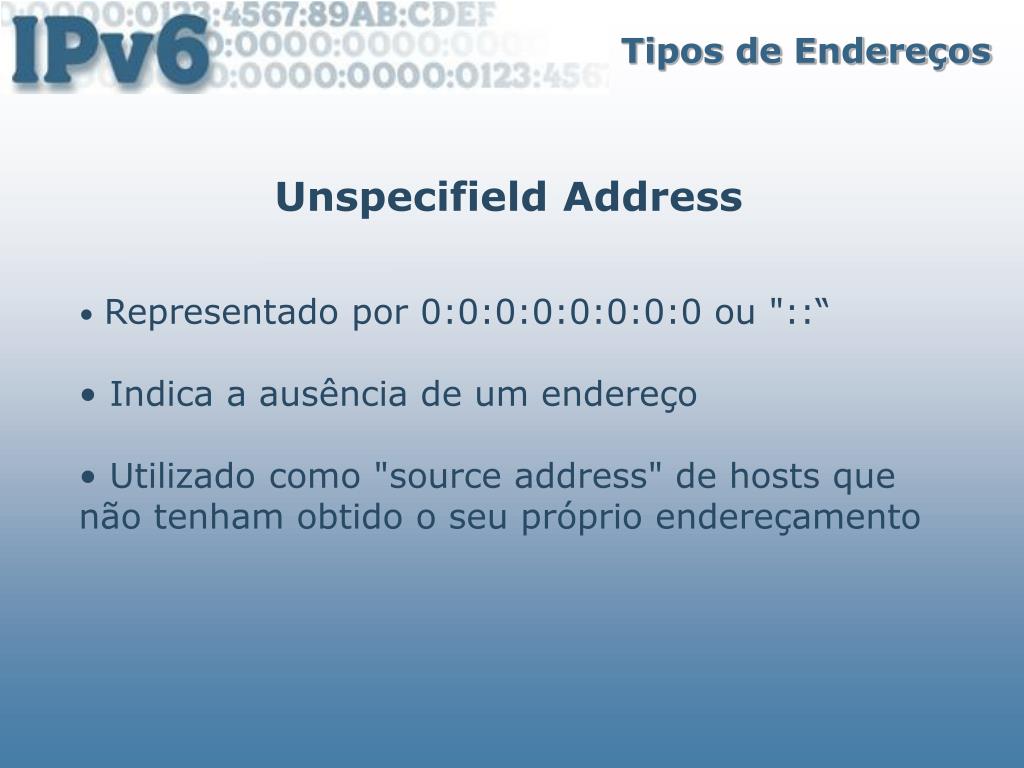

  25. Tipos de Endereços Unspecifield Address • Representado por 0:0:0:0:0:0:0:0 ou "::“ • Indica a ausência de um endereço • Utilizado como "source address" de hosts que não tenham obtido o seu próprio endereçamento

  26. Tipos de Endereços Endereço Anycast • Utilizado para identificar um grupo de interfaces pertencentes a nós diferentes • O pacote é enviado para a interface mais próximo de acordo com o protocolo de roteamento • Este tipo de endereçamento será útil na detecção rápida de um determinado servidor ou serviço

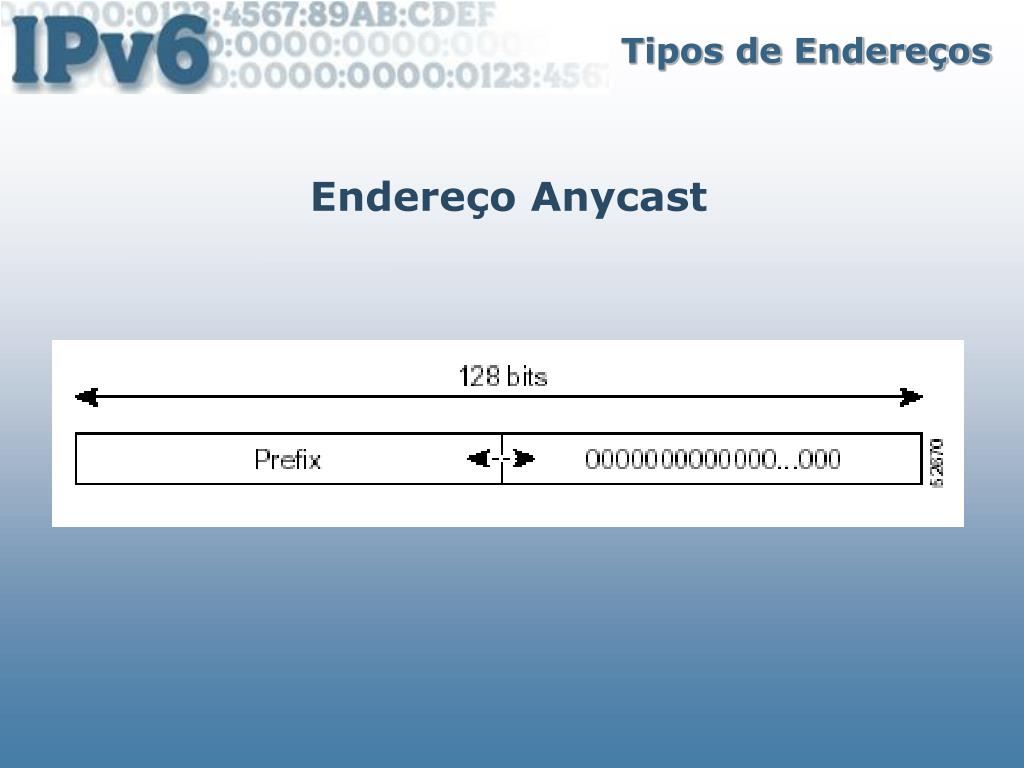

  27. Tipos de Endereços Endereço Anycast

  28. Tipos de Endereços Endereço Multicast

  29. Tipos de Endereços Endereço Multicast • Nós Ipv6 recebem pacotes destinados aos grupos: • FF02::1 – todos os nós (link-local scope) • FF02::2 - todos os Roteadores (link-local scope) • FF05::2 – todos os Roteadores (site-local scope) • FF02::1:FFXX:XXXX/104 - Solicited-Node multicast address

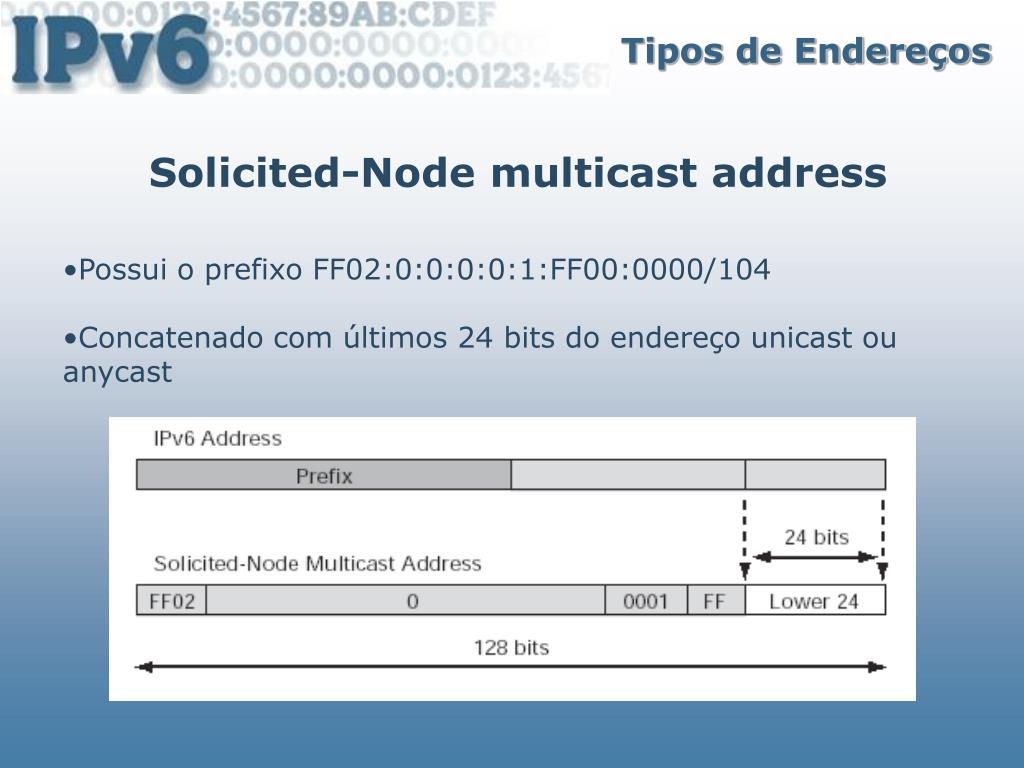

  30. Tipos de Endereços Solicited-Node multicast address • Possui o prefixo FF02:0:0:0:0:1:FF00:0000/104 • Concatenado com últimos 24 bits do endereço unicast ou anycast

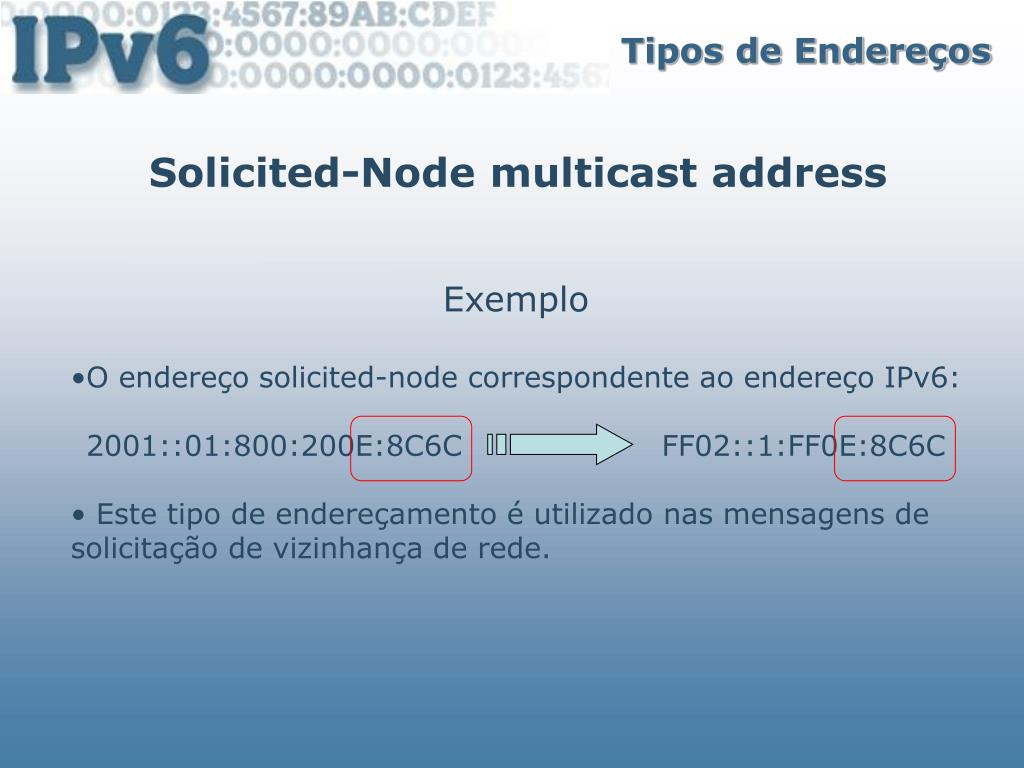

  31. Tipos de Endereços Solicited-Node multicast address • Exemplo • O endereço solicited-node correspondente ao endereço IPv6: • 2001::01:800:200E:8C6C FF02::1:FF0E:8C6C • Este tipo de endereçamento é utilizado nas mensagens de solicitação de vizinhança de rede.

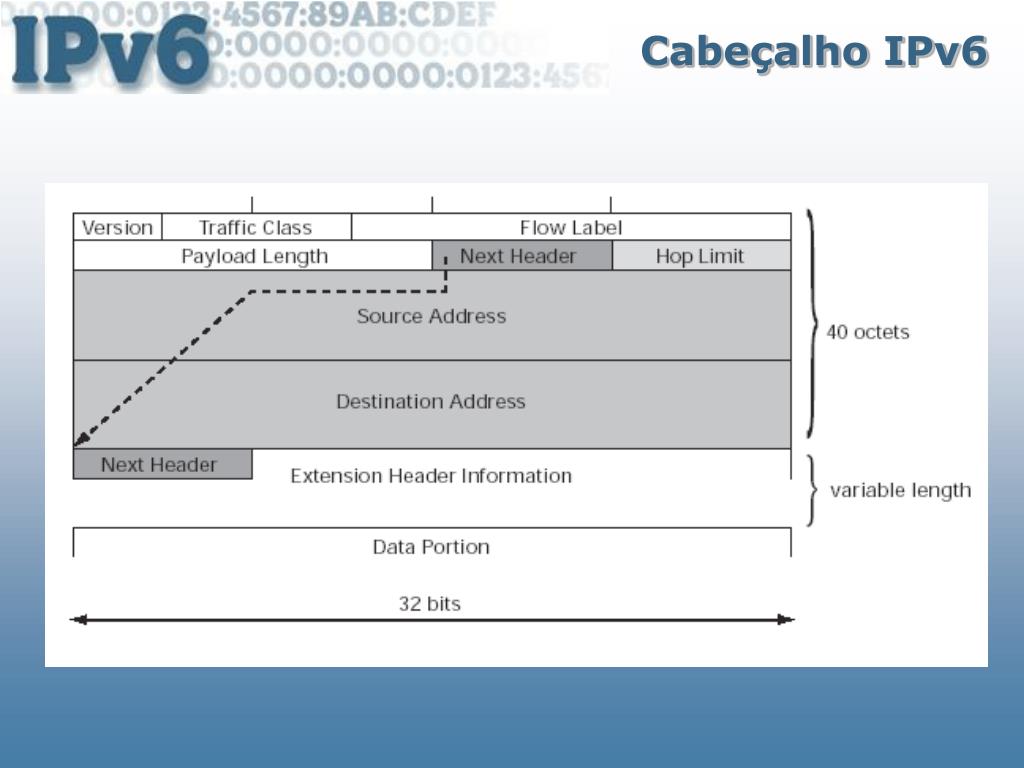

  32. Cabeçalho IPv6

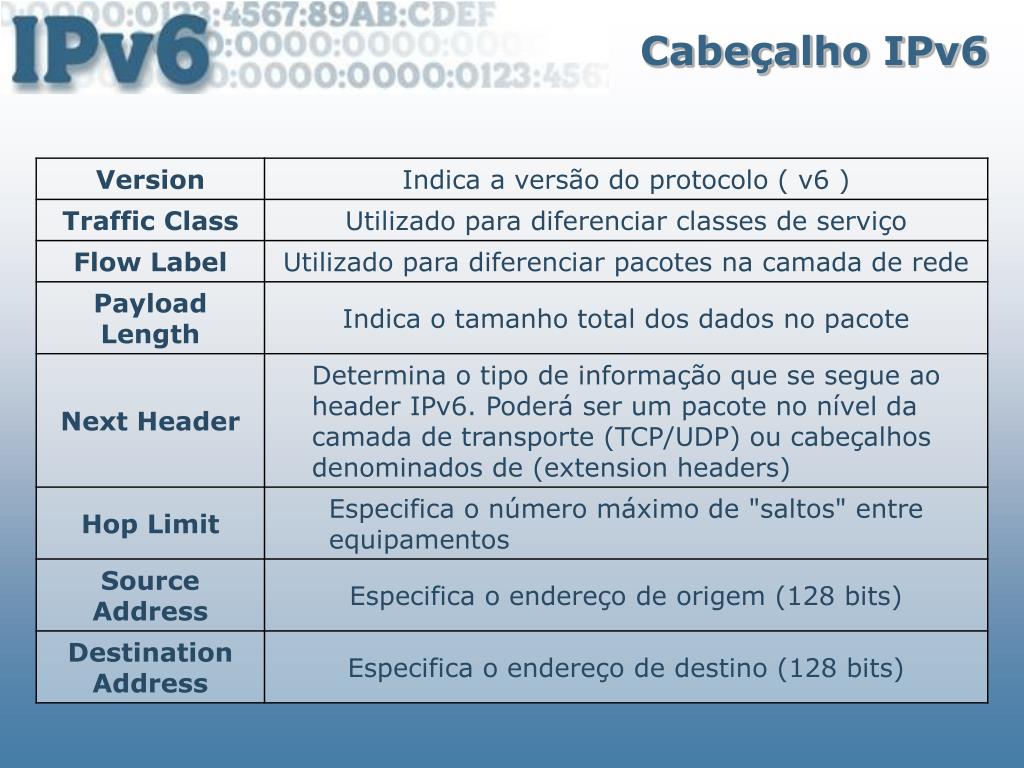

  33. Cabeçalho IPv6

  34. Cabeçalho IPv6

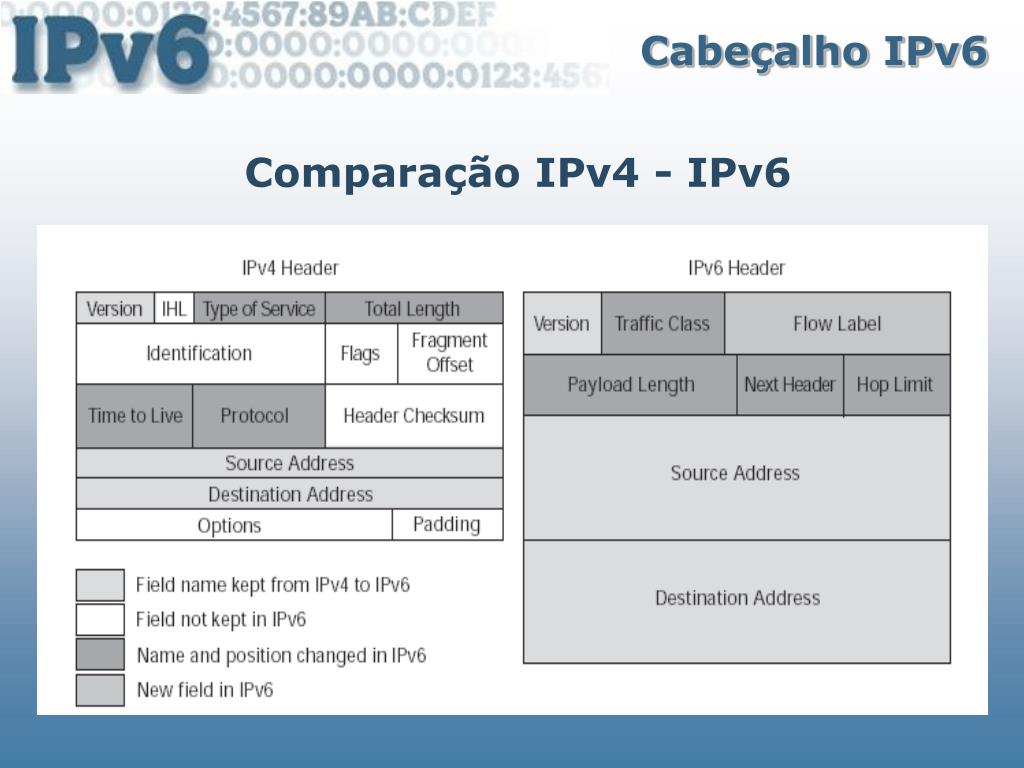

  35. Cabeçalho IPv6 Comparação IPv4 - IPv6

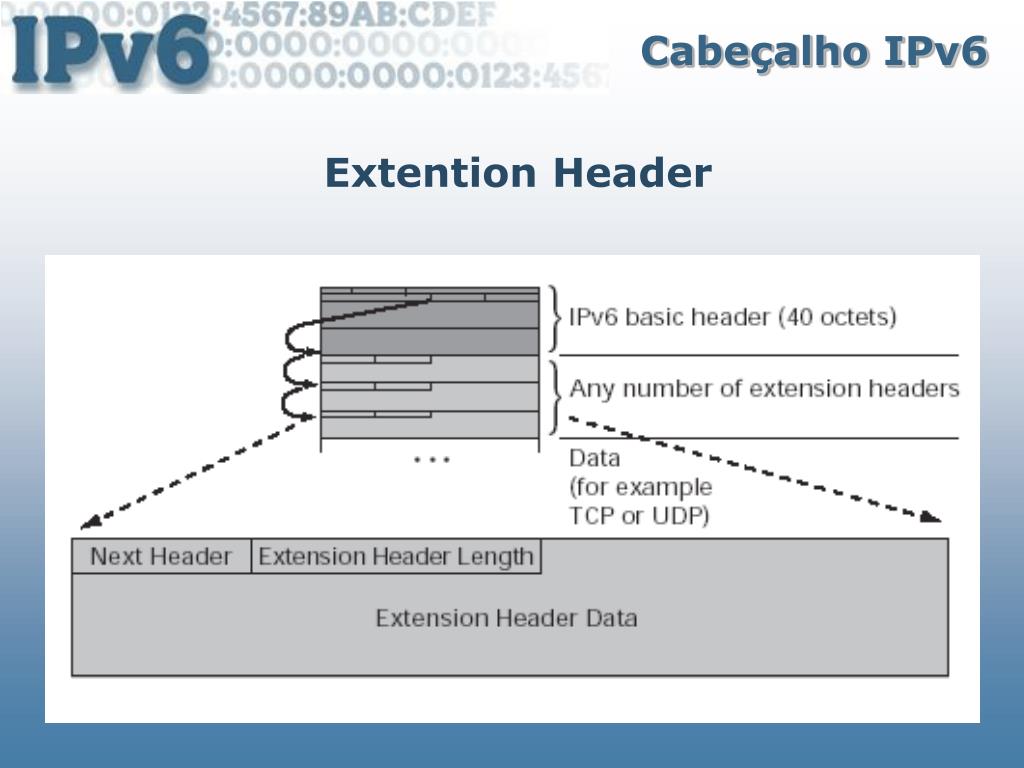

  36. Cabeçalho IPv6 Extention Header

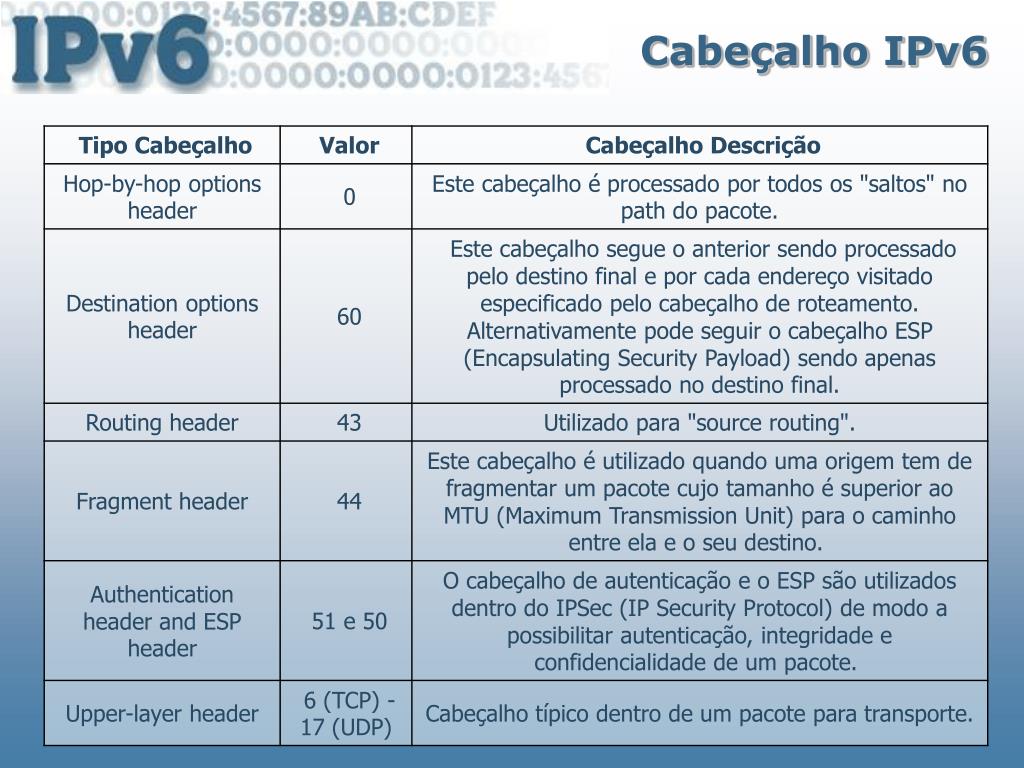

  37. Cabeçalho IPv6

  38. Operações básicas

  39. Operaçõesbásicas • Agregação de Prefixo • NeighborDiscovery • RouterDiscovery • Auto-configuração

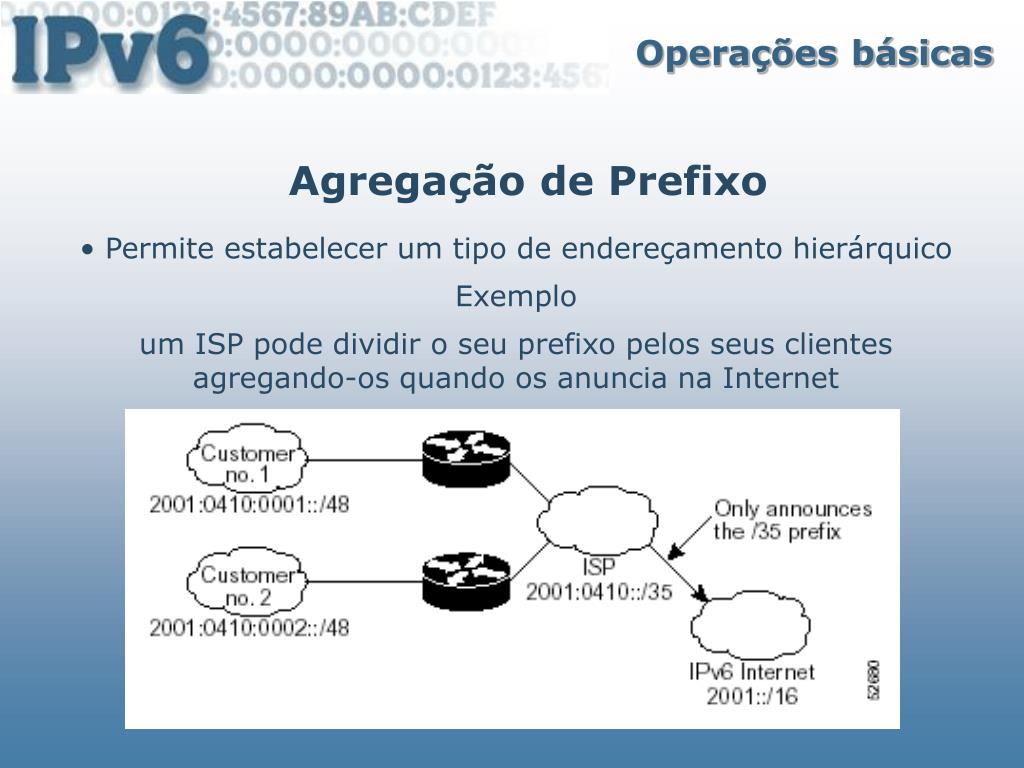

  40. Operaçõesbásicas Agregação de Prefixo • Permite estabelecer um tipo de endereçamento hierárquico • Exemplo • um ISP pode dividir o seu prefixo pelos seus clientes agregando-os quando os anuncia na Internet

  41. Operaçõesbásicas Neighbor Discovery

  42. Operaçõesbásicas Router Discovery

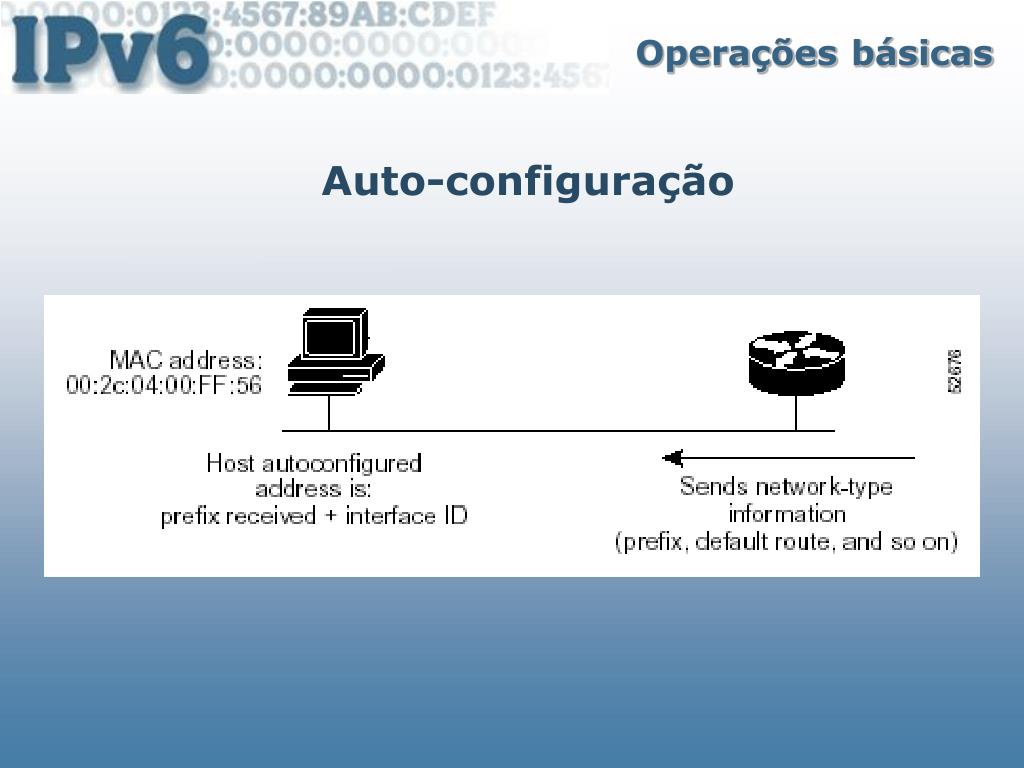

  43. Operaçõesbásicas Auto-configuração

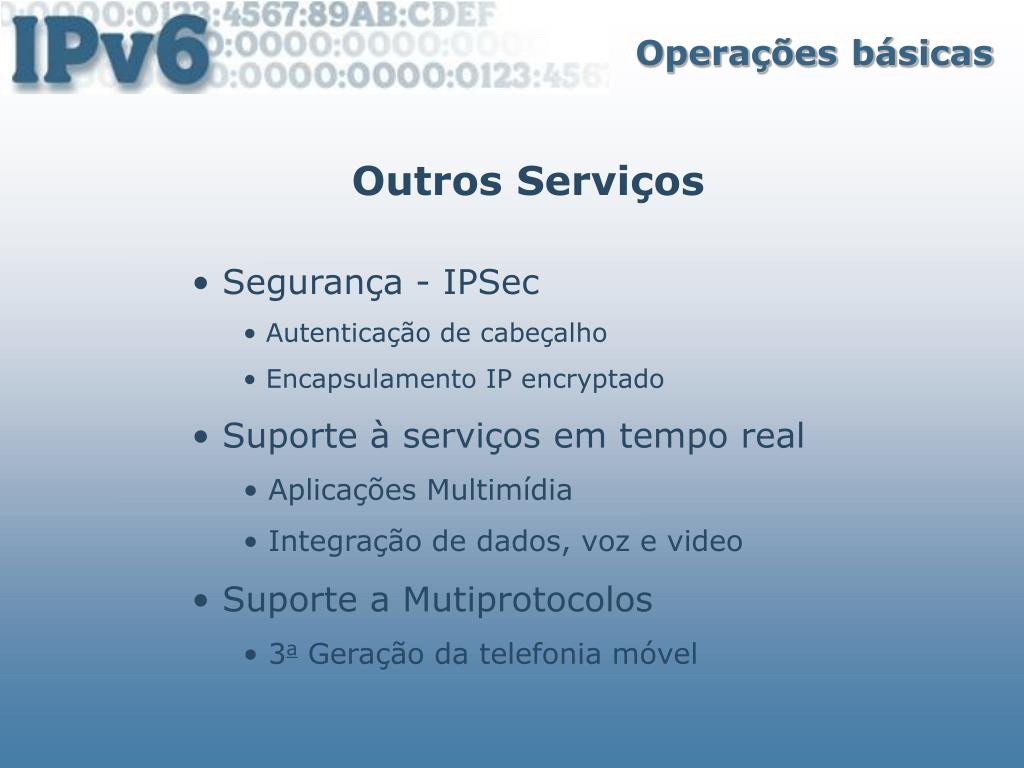

  44. Operaçõesbásicas Outros Serviços • Segurança - IPSec • Autenticação de cabeçalho • Encapsulamento IP encryptado • Suporte à serviços em tempo real • Aplicações Multimídia • Integração de dados, voz e video • Suporte a Mutiprotocolos • 3a Geração da telefonia móvel

  45. no CBPF

  46. no CBPF Objetivos • Estudar o novo Protocolo • Testes no Laboratório da CAT • Projeto 6Bone da RNP • Implementação no CBPF • Implementação na Rede Rio

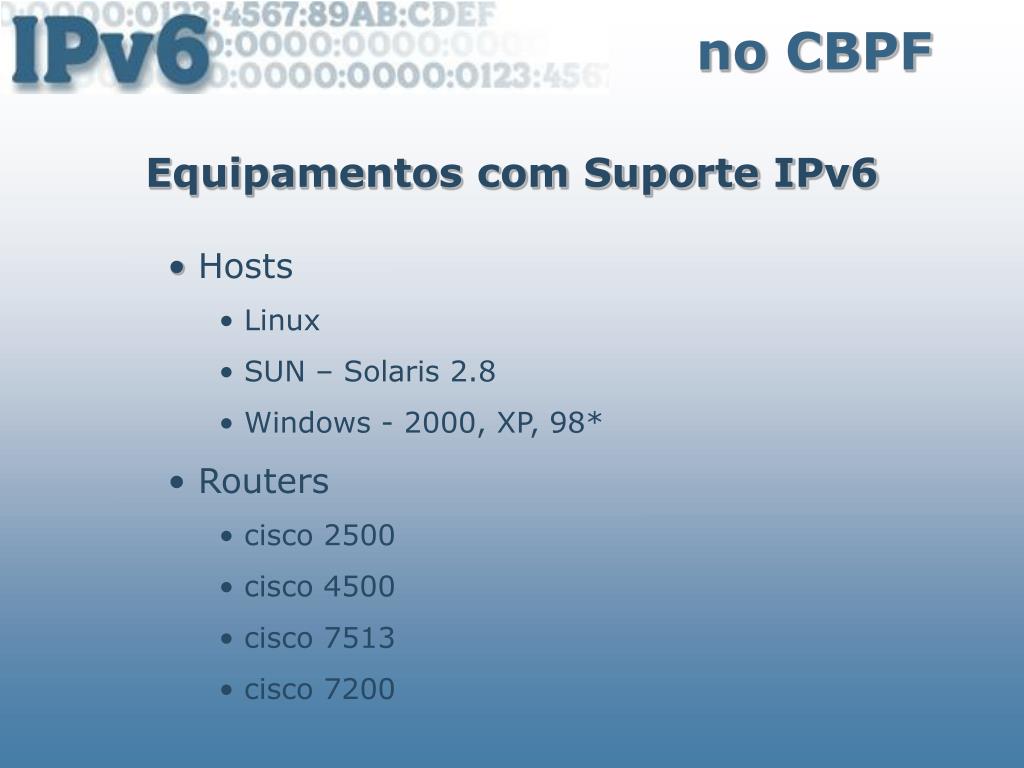

  47. no CBPF Equipamentos com Suporte IPv6 • Hosts • Linux • SUN – Solaris 2.8 • Windows - 2000, XP, 98* • Routers • cisco 2500 • cisco 4500 • cisco 7513 • cisco 7200

  48. no CBPF Pontos positivos • Associação a um projeto Mundial – 6Bone • Preparação para o Futuro • Custo zero • Utilização de QoS e IPSec

  49. no CBPF • Laboratório • teste IPv4 152.84.0.2 152.84.0.1 2003::/64 Tunel IPv6 2001::/64 IPv6 IPv6
