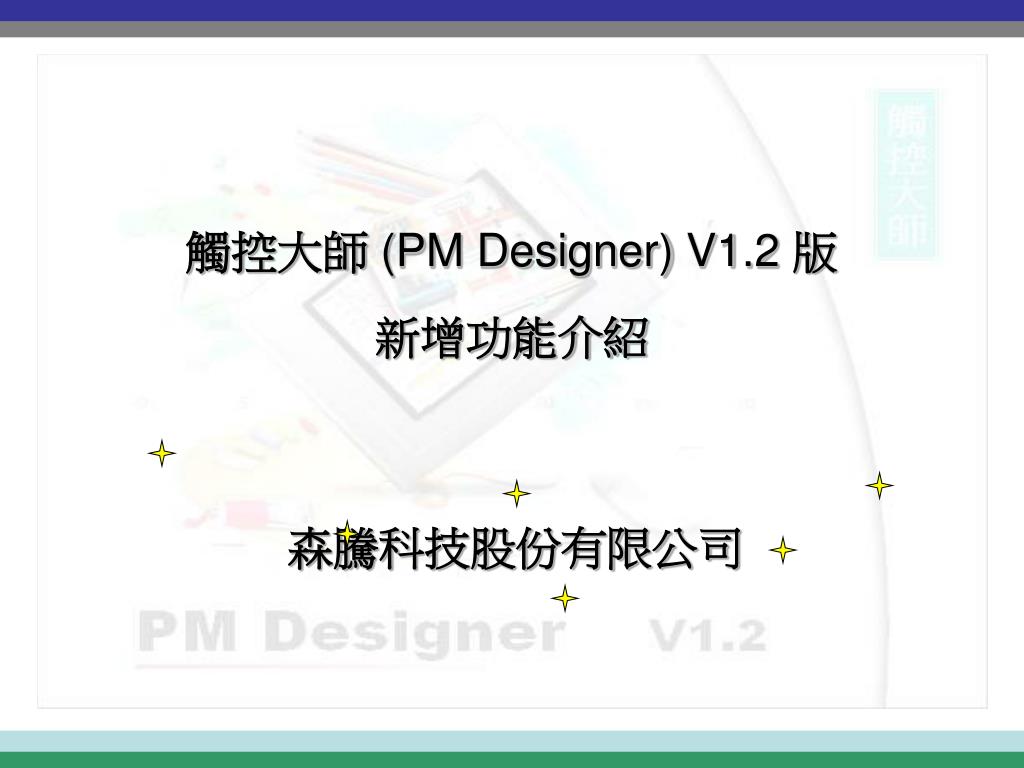

  1. 觸控大師(PM Designer) V1.2 版新增功能介紹 森騰科技股份有限公司

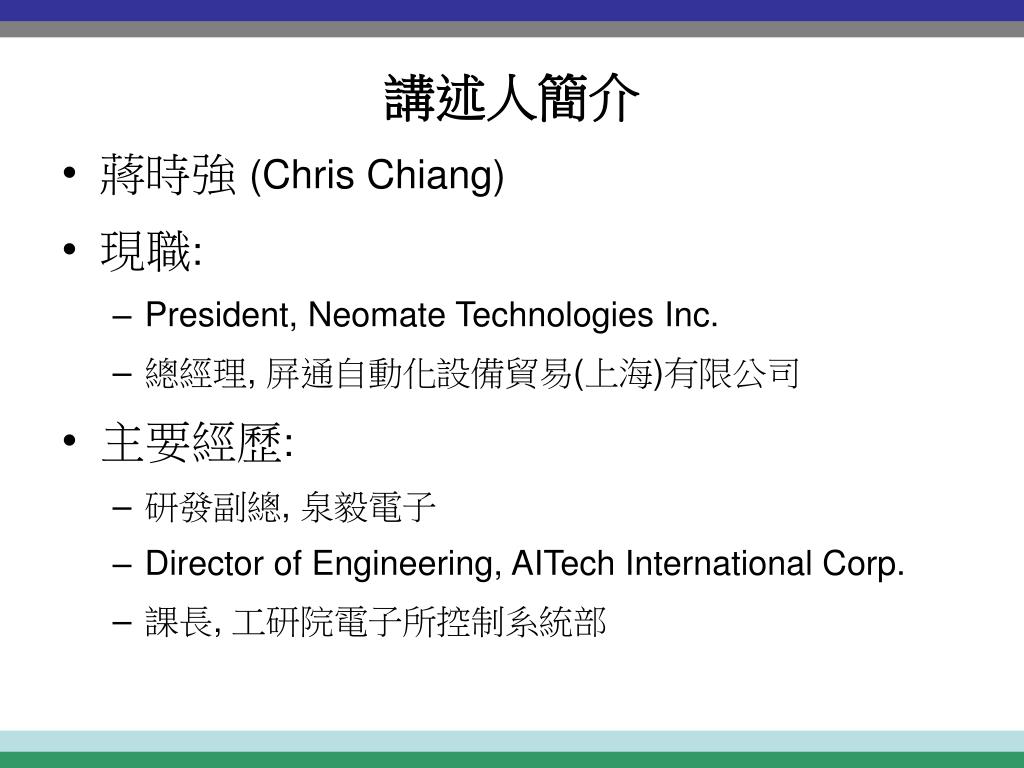

  2. 講述人簡介 • 蔣時強 (Chris Chiang) • 現職: • President, Neomate Technologies Inc. • 總經理, 屏通自動化設備貿易(上海)有限公司 • 主要經歷: • 研發副總, 泉毅電子 • Director of Engineering, AITech International Corp. • 課長, 工研院電子所控制系統部

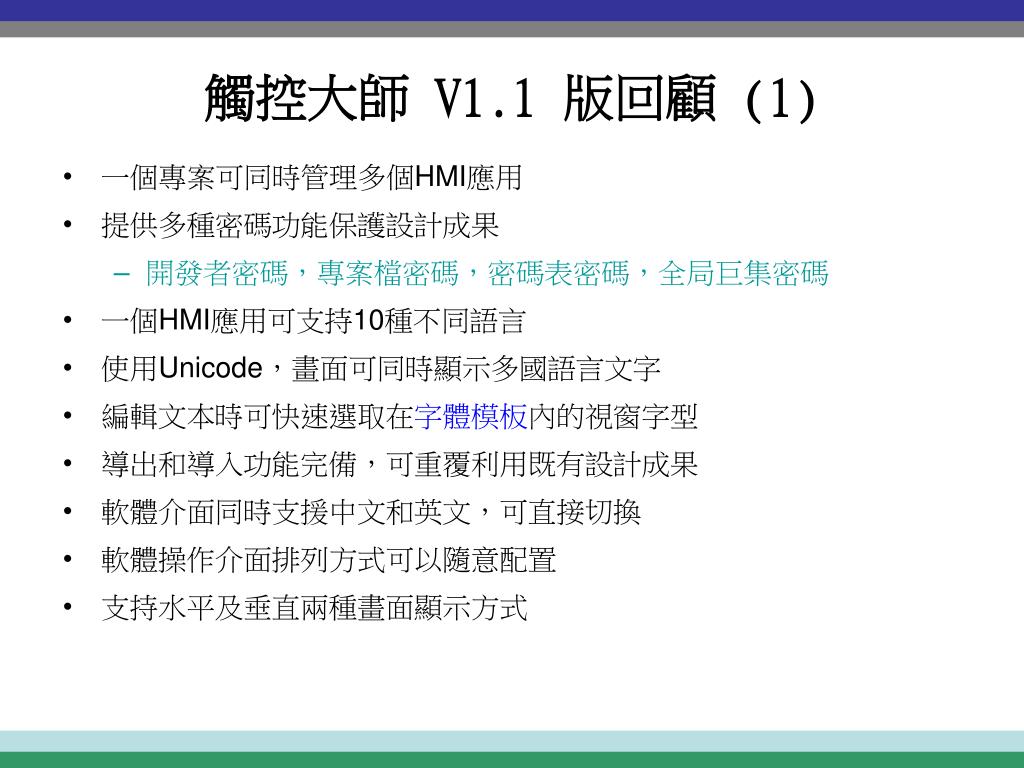

  3. 觸控大師 V1.1 版回顧 (1) • 一個專案可同時管理多個HMI應用 • 提供多種密碼功能保護設計成果 • 開發者密碼,專案檔密碼,密碼表密碼,全局巨集密碼 • 一個HMI應用可支持10種不同語言 • 使用Unicode,畫面可同時顯示多國語言文字 • 編輯文本時可快速選取在字體模板內的視窗字型 • 導出和導入功能完備,可重覆利用既有設計成果 • 軟體介面同時支援中文和英文,可直接切換 • 軟體操作介面排列方式可以隨意配置 • 支持水平及垂直兩種畫面顯示方式

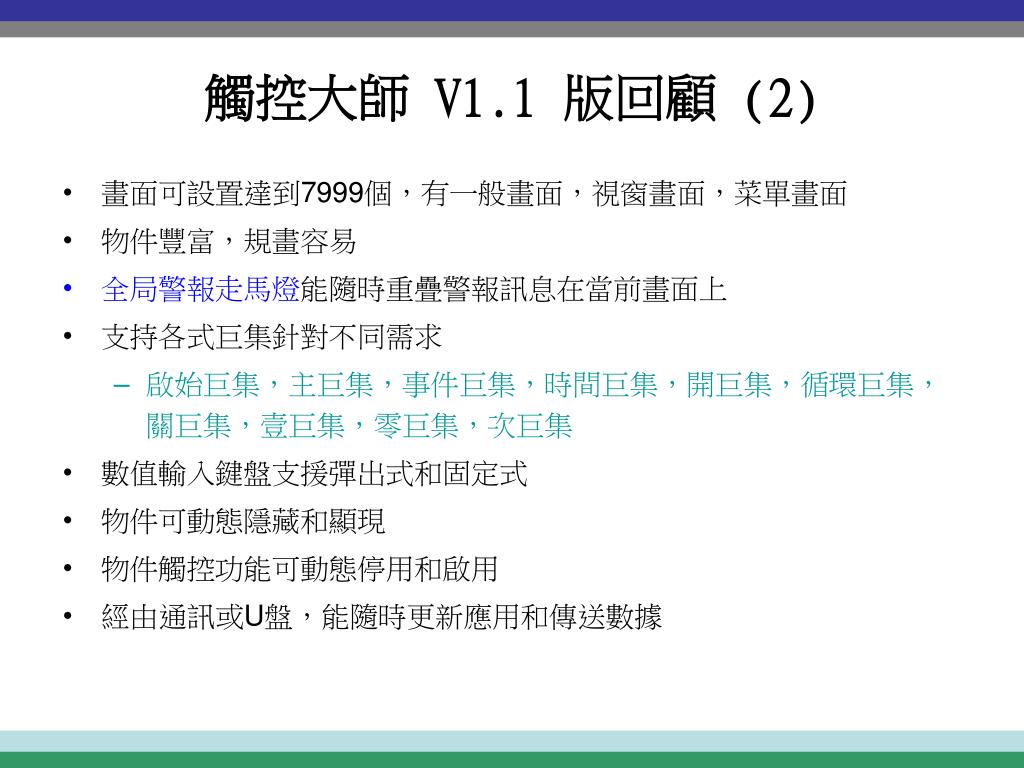

  4. 觸控大師 V1.1 版回顧 (2) • 畫面可設置達到7999個,有一般畫面,視窗畫面,菜單畫面 • 物件豐富,規畫容易 • 全局警報走馬燈能隨時重疊警報訊息在當前畫面上 • 支持各式巨集針對不同需求 • 啟始巨集,主巨集,事件巨集,時間巨集,開巨集,循環巨集,關巨集,壹巨集,零巨集,次巨集 • 數值輸入鍵盤支援彈出式和固定式 • 物件可動態隱藏和顯現 • 物件觸控功能可動態停用和啟用 • 經由通訊或U盤,能隨時更新應用和傳送數據

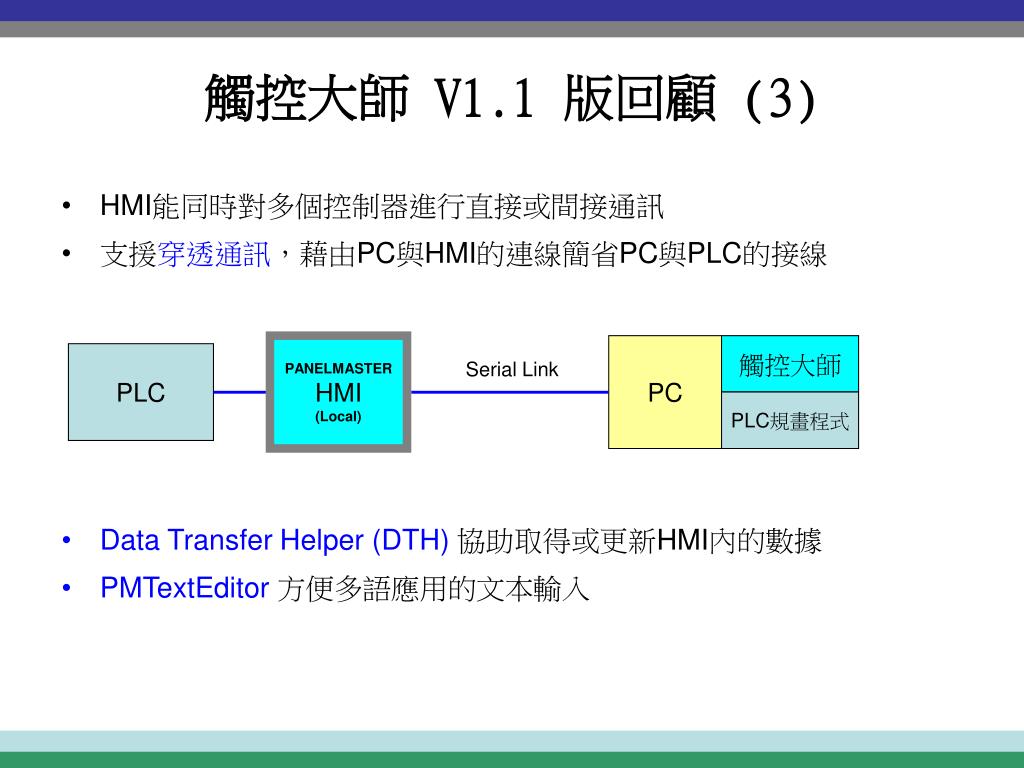

  5. 觸控大師 V1.1 版回顧 (3) • HMI能同時對多個控制器進行直接或間接通訊 • 支援穿透通訊,藉由PC與HMI的連線簡省PC與PLC的接線 • Data Transfer Helper (DTH)協助取得或更新HMI內的數據 • PMTextEditor方便多語應用的文本輸入 PANELMASTER HMI (Local) PC 觸控大師 PLC Serial Link PLC規畫程式

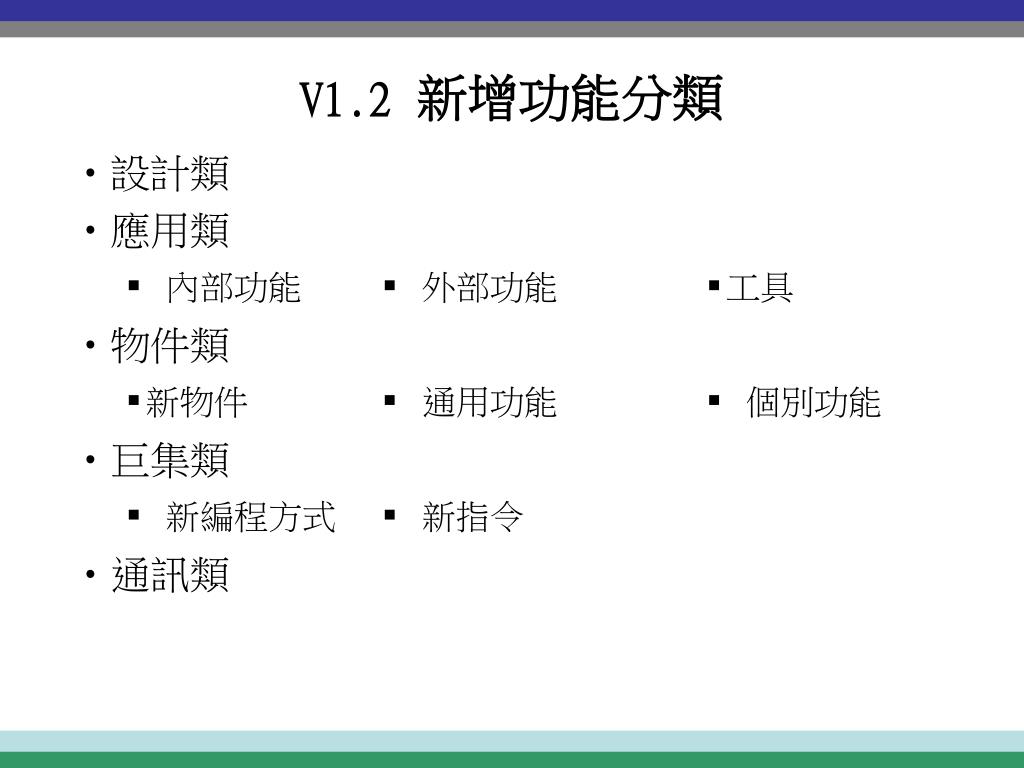

  6. V1.2新增功能分類 • 設計類 • 應用類 ▪ 內部功能 ▪ 外部功能 ▪工具 • 物件類 ▪新物件 ▪ 通用功能 ▪ 個別功能 • 巨集類 ▪ 新編程方式 ▪ 新指令 • 通訊類

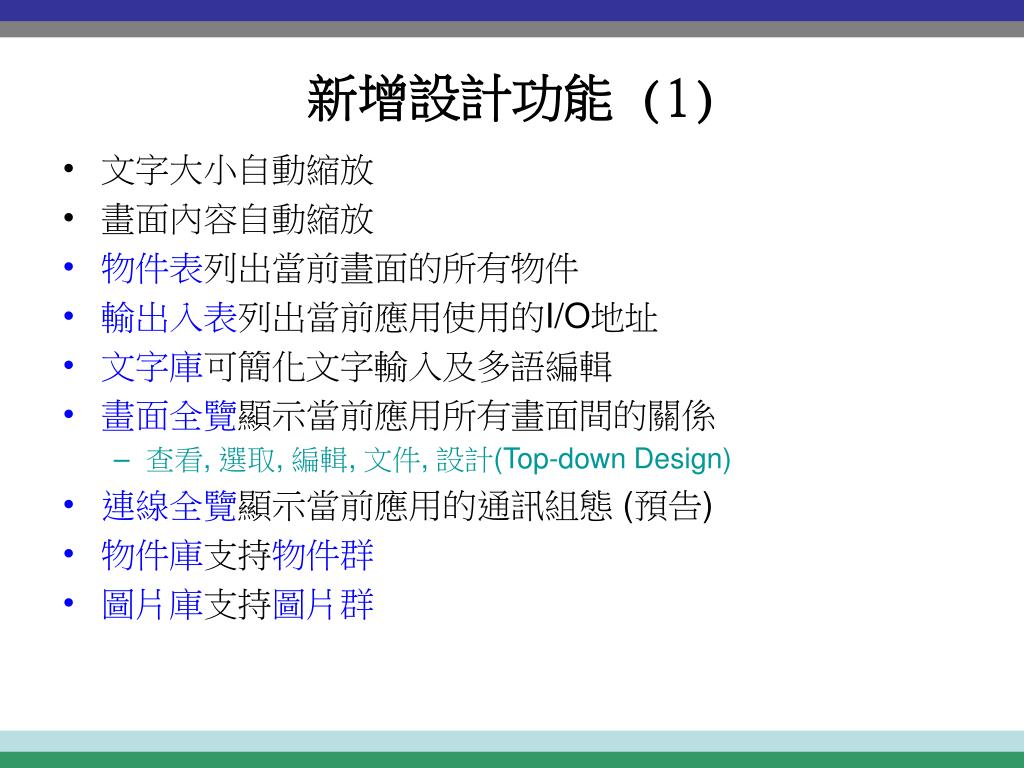

  7. 新增設計功能 (1) • 文字大小自動縮放 • 畫面內容自動縮放 • 物件表列出當前畫面的所有物件 • 輸出入表列出當前應用使用的I/O地址 • 文字庫可簡化文字輸入及多語編輯 • 畫面全覽顯示當前應用所有畫面間的關係 • 查看, 選取, 編輯, 文件, 設計(Top-down Design) • 連線全覽顯示當前應用的通訊組態 (預告) • 物件庫支持物件群 • 圖片庫支持圖片群

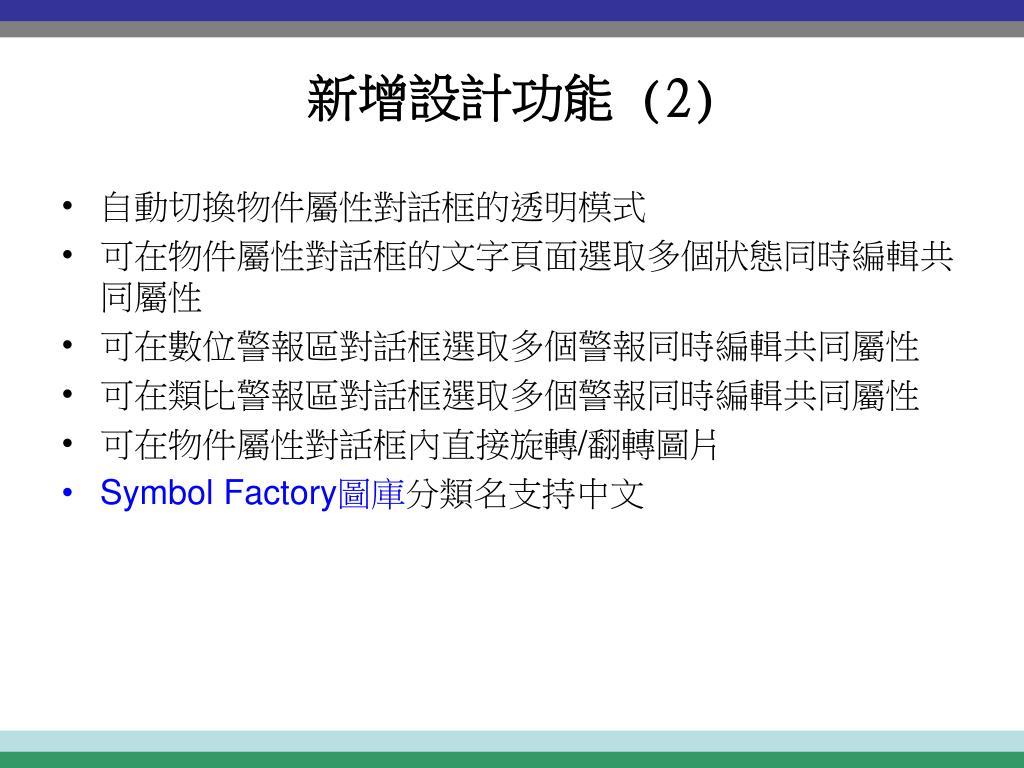

  8. 新增設計功能 (2) • 自動切換物件屬性對話框的透明模式 • 可在物件屬性對話框的文字頁面選取多個狀態同時編輯共同屬性 • 可在數位警報區對話框選取多個警報同時編輯共同屬性 • 可在類比警報區對話框選取多個警報同時編輯共同屬性 • 可在物件屬性對話框內直接旋轉/翻轉圖片 • Symbol Factory圖庫分類名支持中文

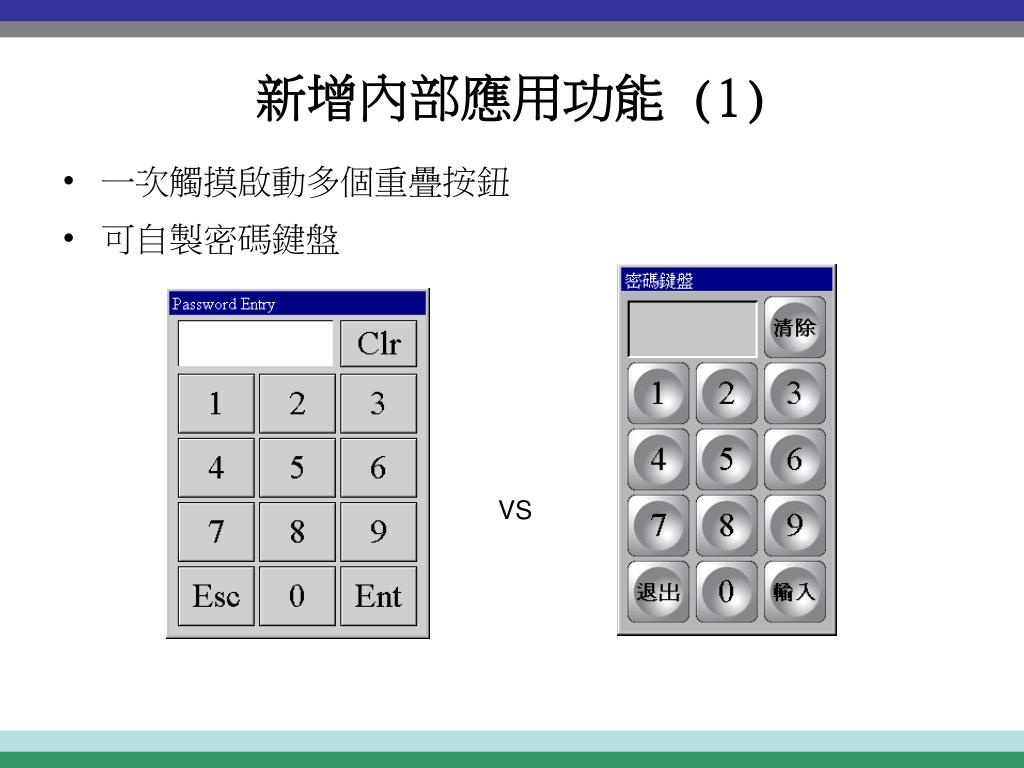

  9. 新增內部應用功能 (1) • 一次觸摸啟動多個重疊按鈕 • 可自製密碼鍵盤 VS

  10. 新增內部應用功能 (2) • 可自訂觸控無效標示 • 時間與日期輸出格式可選 • 支持操作記錄 • 可記載通訊狀態於操作記錄中 • 支持RS485次連線 VS PANELMASTER HMI ModBus Device (Slave) ModBus Device (Slave) ModBus Device (Slave) Disabled RS485

  11. 新增內部應用功能 (3) • 使用全局輸入緩衝區加速畫面開啟 • 支持多重畫面操作 • 數位警報區可指定多個任意位 • 類比警報區可指定多個任意字 • 警報訊息可附加嵌入變數的文字 • @@W100<F6.3> • @@$U23<U3.0> • 支持警報收到告知處理 • 可儲存配方於快閃記憶體

  12. 新增內部應用功能 (4) • 可配置配方於一般RAM • 支持間接尋址 • 當指標暫存器$I2的值為30時: W[$I2] == W30, $U[$I2+120] == $U150, [$I2]:W100 == 30:W100 [$I2]:W[$I2+10] == 30:W40 • 支持配方讀寫完成通知 • 支持人機與PLC強制同步

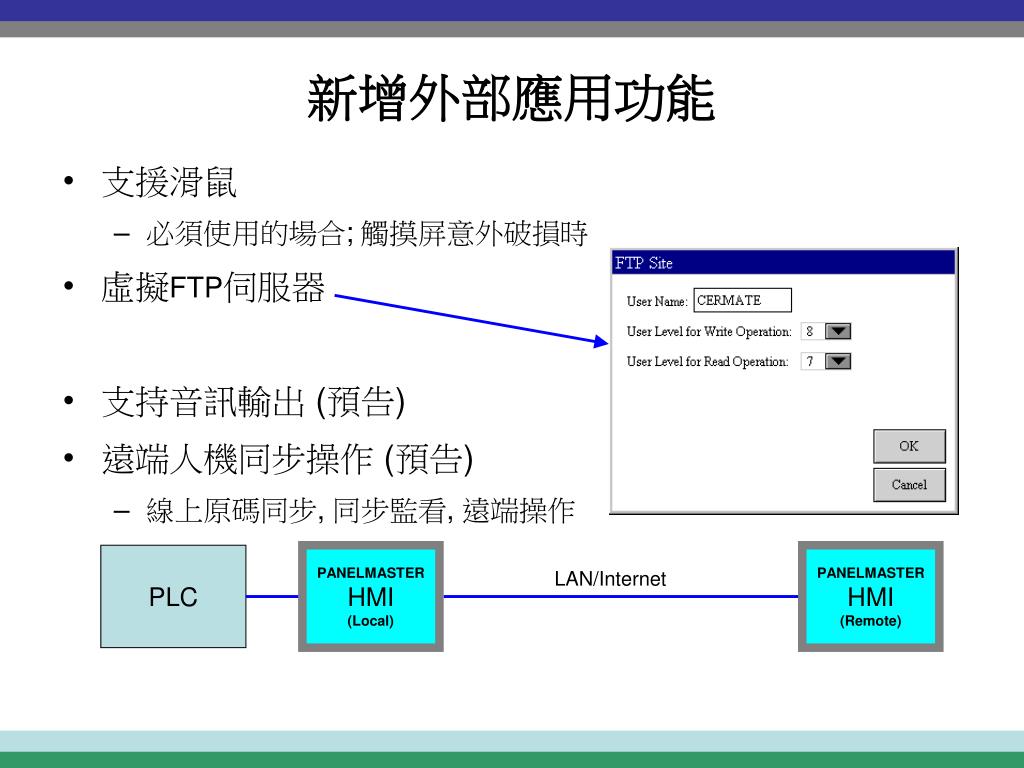

  13. 新增外部應用功能 • 支援滑鼠 • 必須使用的場合; 觸摸屏意外破損時 • 虛擬FTP伺服器 • 支持音訊輸出 (預告) • 遠端人機同步操作 (預告) • 線上原碼同步, 同步監看, 遠端操作 PLC PANELMASTER HMI (Local) PANELMASTER HMI (Remote) LAN/Internet

  14. 新增應用工具 • PM RecipeEditor程式可編輯配方數據 • 支持.PRD檔(U盤/DTH上下載; 數據名; 數據格式; 範圍; 縮放) • Data Transfer Helper (DTH)程式可上載操作記錄

  15. 新增物件 • 刻度 • 捲動條 • 選頁器 • 高級數值顯示器 • 操作記錄顯示器 • 配方表 • 次連線表 • 管線

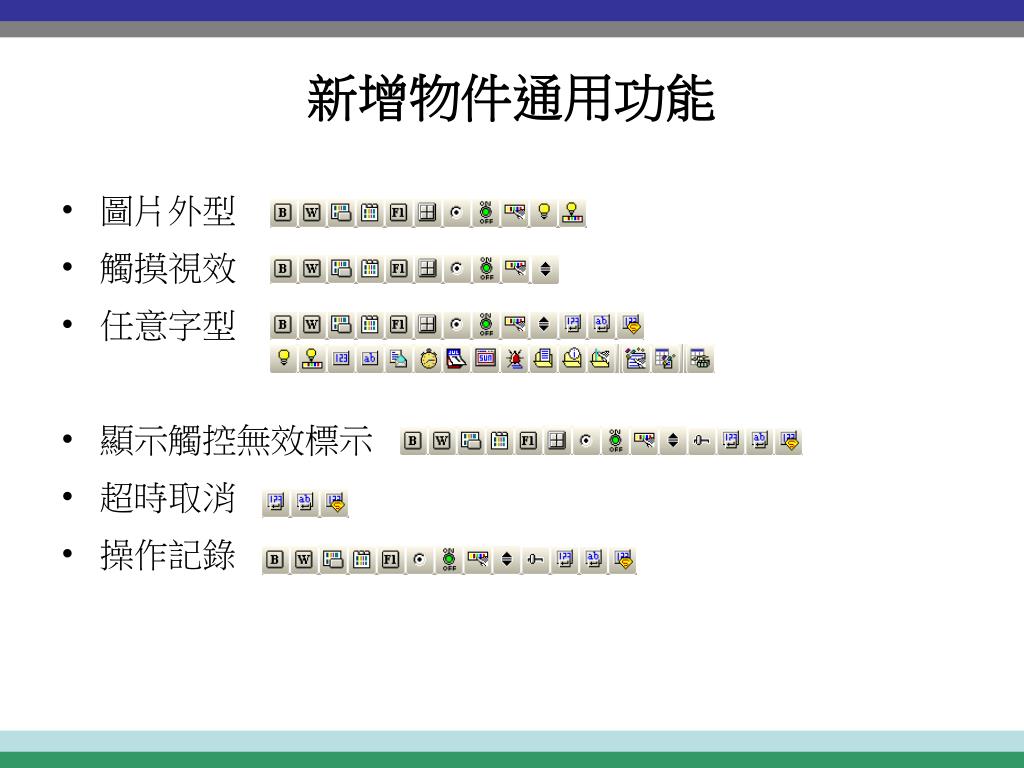

  16. 新增物件通用功能 • 圖片外型 • 觸摸視效 • 任意字型 • 顯示觸控無效標示 • 超時取消 • 操作記錄

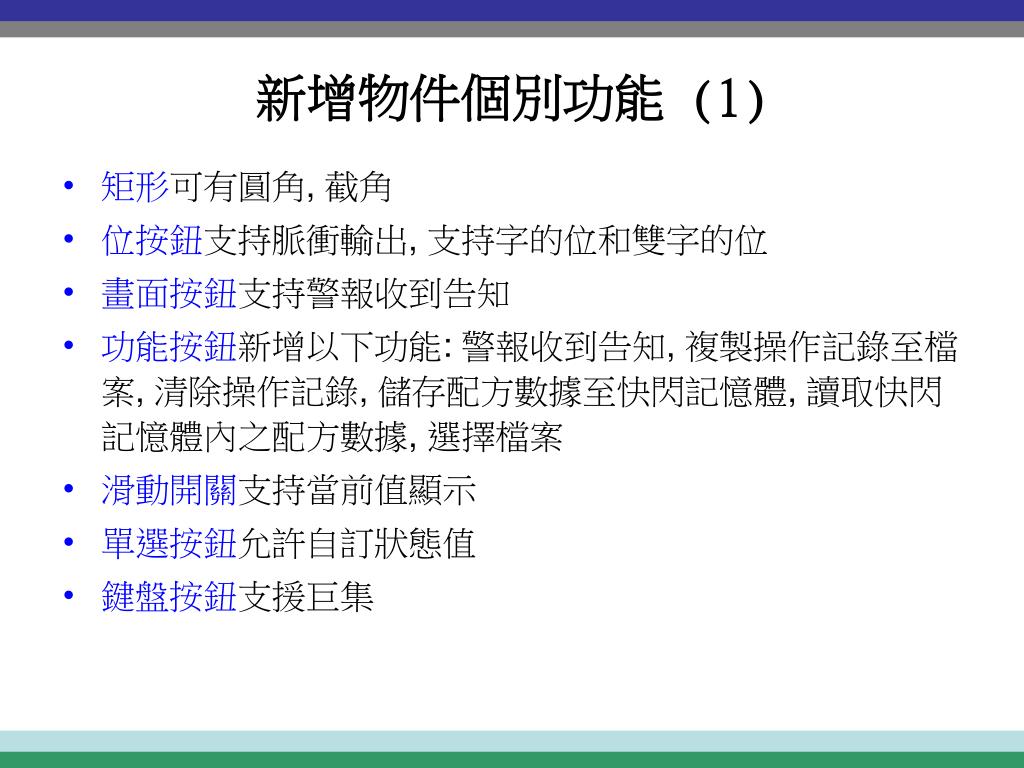

  17. 新增物件個別功能 (1) • 矩形可有圓角, 截角 • 位按鈕支持脈衝輸出, 支持字的位和雙字的位 • 畫面按鈕支持警報收到告知 • 功能按鈕新增以下功能: 警報收到告知, 複製操作記錄至檔案, 清除操作記錄, 儲存配方數據至快閃記憶體, 讀取快閃記憶體內之配方數據, 選擇檔案 • 滑動開關支持當前值顯示 • 單選按鈕允許自訂狀態值 • 鍵盤按鈕支援巨集

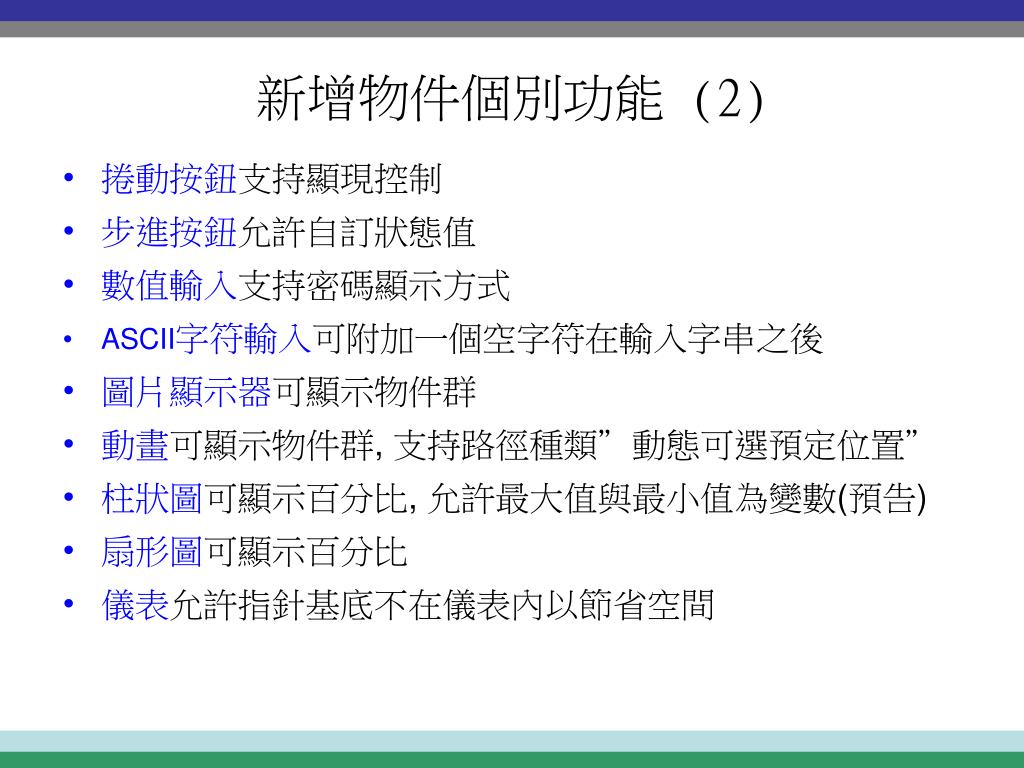

  18. 新增物件個別功能 (2) • 捲動按鈕支持顯現控制 • 步進按鈕允許自訂狀態值 • 數值輸入支持密碼顯示方式 • ASCII字符輸入可附加一個空字符在輸入字串之後 • 圖片顯示器可顯示物件群 • 動畫可顯示物件群, 支持路徑種類”動態可選預定位置” • 柱狀圖可顯示百分比, 允許最大值與最小值為變數(預告) • 扇形圖可顯示百分比 • 儀表允許指針基底不在儀表內以節省空間

  19. 新增物件個別功能 (3) • 配方選擇器支持配方清單按配方名排序 • 歷史趨勢顯示器的顯示時間範圍可以日為單位 • 警報顯示器可僅顯示單一警報區, 支持動態排序, 可顯示警報收到告知記錄, 可顯示警報清除記錄, 可自定三種警報記錄的代號和顯示顏色

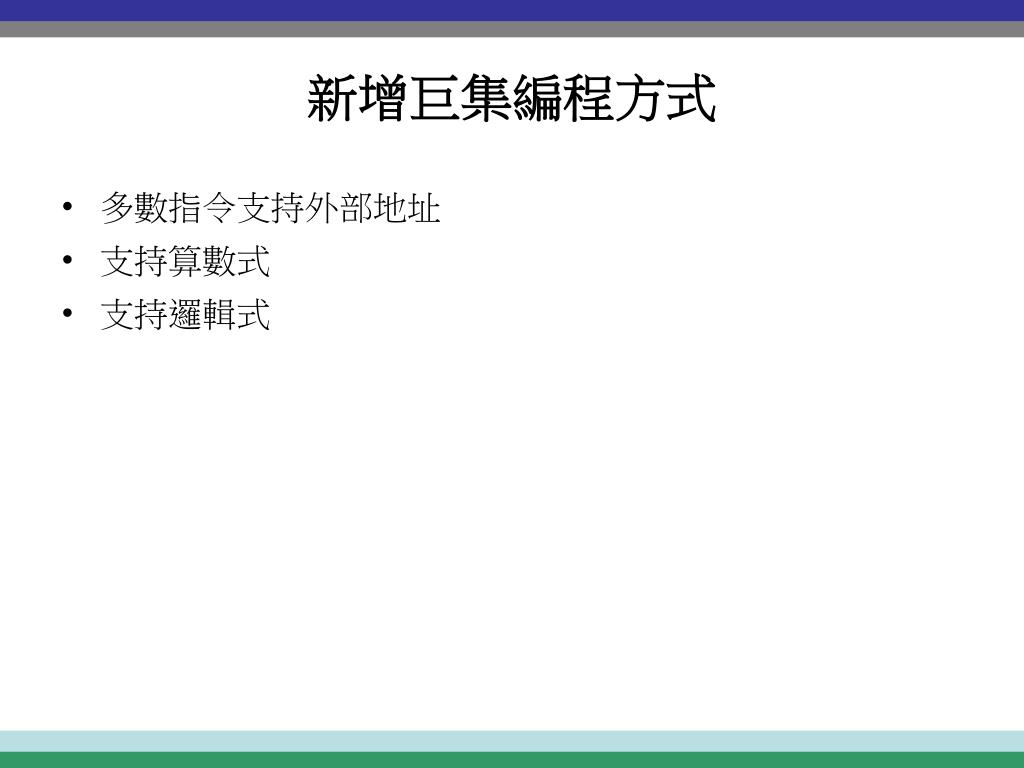

  20. 新增巨集編程方式 • 多數指令支持外部地址 • 支持算數式 • 支持邏輯式

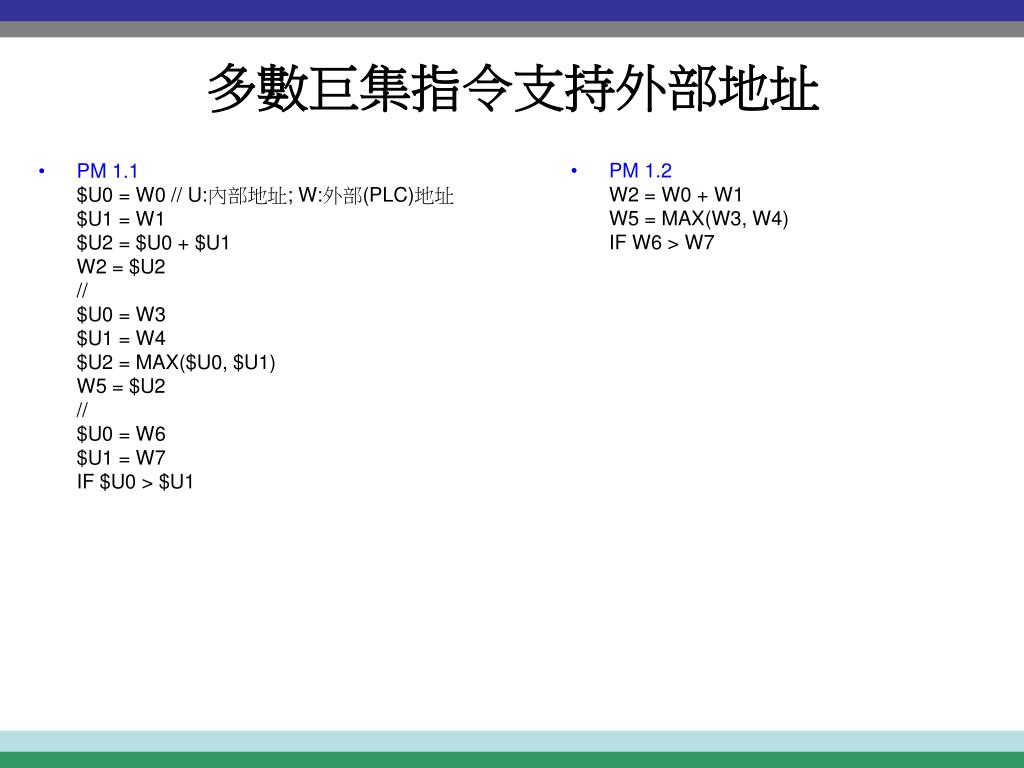

  21. 多數巨集指令支持外部地址 • PM 1.2 W2 = W0 + W1 W5 = MAX(W3, W4) IF W6 > W7 • PM 1.1 $U0 = W0 // U:內部地址; W:外部(PLC)地址 $U1 = W1 $U2 = $U0 + $U1 W2 = $U2 // $U0 = W3 $U1 = W4 $U2 = MAX($U0, $U1) W5 = $U2 // $U0 = W6 $U1 = W7 IF $U0 > $U1

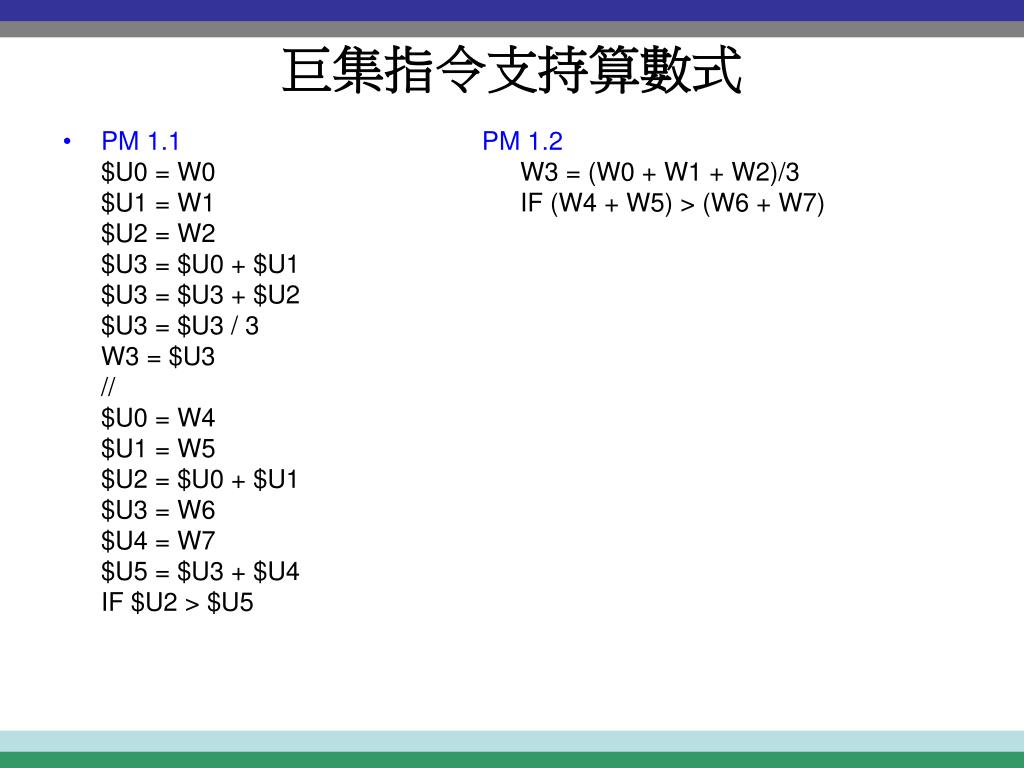

  22. 巨集指令支持算數式 PM 1.2 W3 = (W0 + W1 + W2)/3 IF (W4 + W5) > (W6 + W7) • PM 1.1 $U0 = W0 $U1 = W1 $U2 = W2 $U3 = $U0 + $U1 $U3 = $U3 + $U2 $U3 = $U3 / 3 W3 = $U3 // $U0 = W4 $U1 = W5 $U2 = $U0 + $U1 $U3 = W6 $U4 = W7 $U5 = $U3 + $U4 IF $U2 > $U5

  23. 巨集指令支持邏輯式 (1) • PM 1.2 $U2.0 = $U0 > $U1 IF ($U3 > $U4) && ($U5 < $U6) && ($U7 == $U8) && ($U9 != $U10) $U11 = 100 ENDIF • PM 1.1 IF $U0 > $U1 $U2.0 = 1 ELSE $U2.0 = 0 ENDIF // IF $U3 > $U4 IF $U5 < $U6 IF $U7 == $U8 IF $U9 != $U10 $U11 = 100 ENDIF ENDIF ENDIF ENDIF

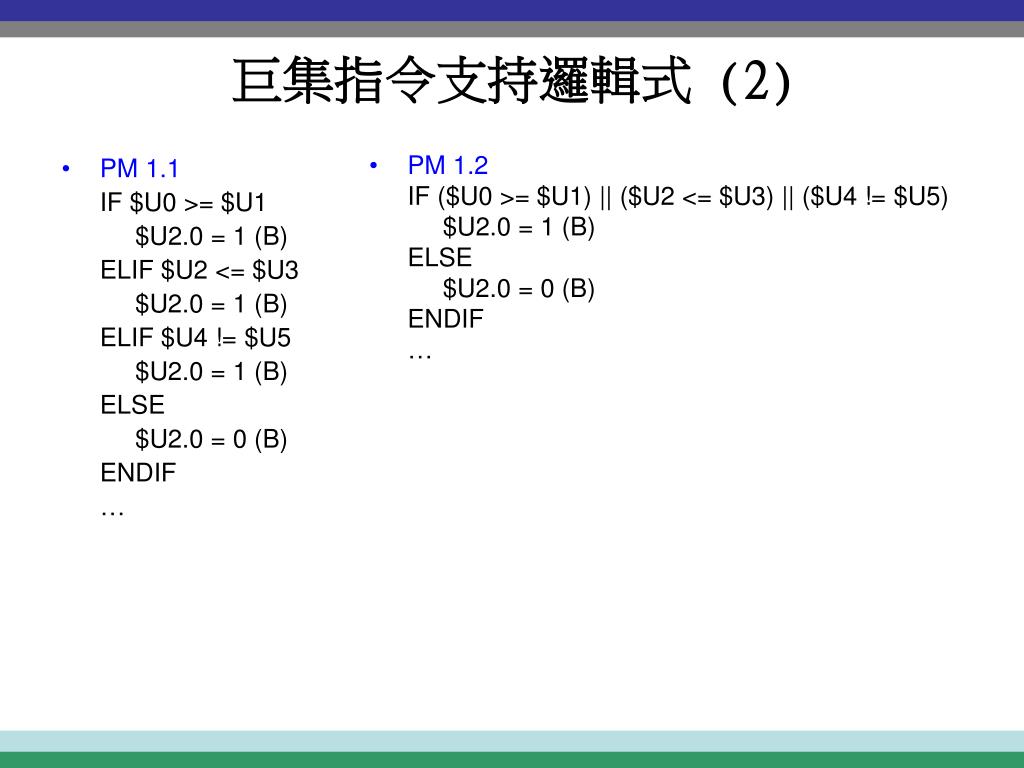

  24. 巨集指令支持邏輯式 (2) • PM 1.2 IF ($U0 >= $U1) || ($U2 <= $U3) || ($U4 != $U5) $U2.0 = 1 (B) ELSE $U2.0 = 0 (B) ENDIF … • PM 1.1 IF $U0 >= $U1 $U2.0 = 1 (B) ELIF $U2 <= $U3 $U2.0 = 1 (B) ELIF $U4 != $U5 $U2.0 = 1 (B) ELSE $U2.0 = 0 (B) ENDIF …

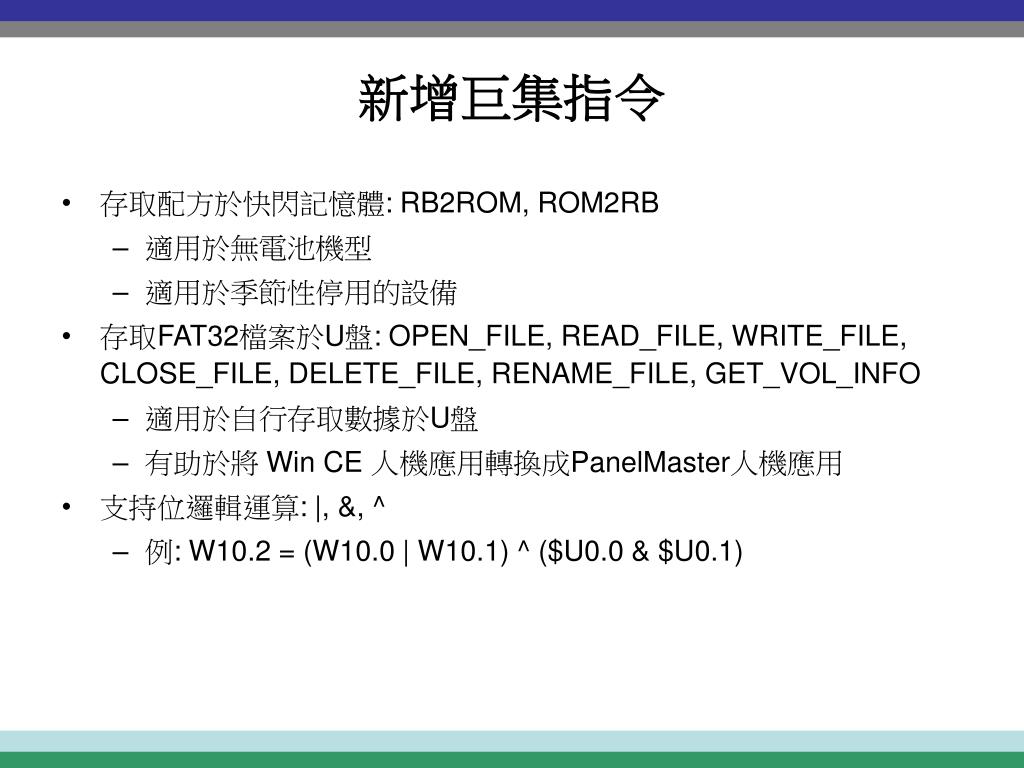

  25. 新增巨集指令 • 存取配方於快閃記憶體: RB2ROM, ROM2RB • 適用於無電池機型 • 適用於季節性停用的設備 • 存取FAT32檔案於U盤: OPEN_FILE, READ_FILE, WRITE_FILE, CLOSE_FILE, DELETE_FILE, RENAME_FILE, GET_VOL_INFO • 適用於自行存取數據於U盤 • 有助於將 Win CE 人機應用轉換成PanelMaster人機應用 • 支持位邏輯運算: |, &, ^ • 例: W10.2 = (W10.0 | W10.1) ^ ($U0.0 & $U0.1)

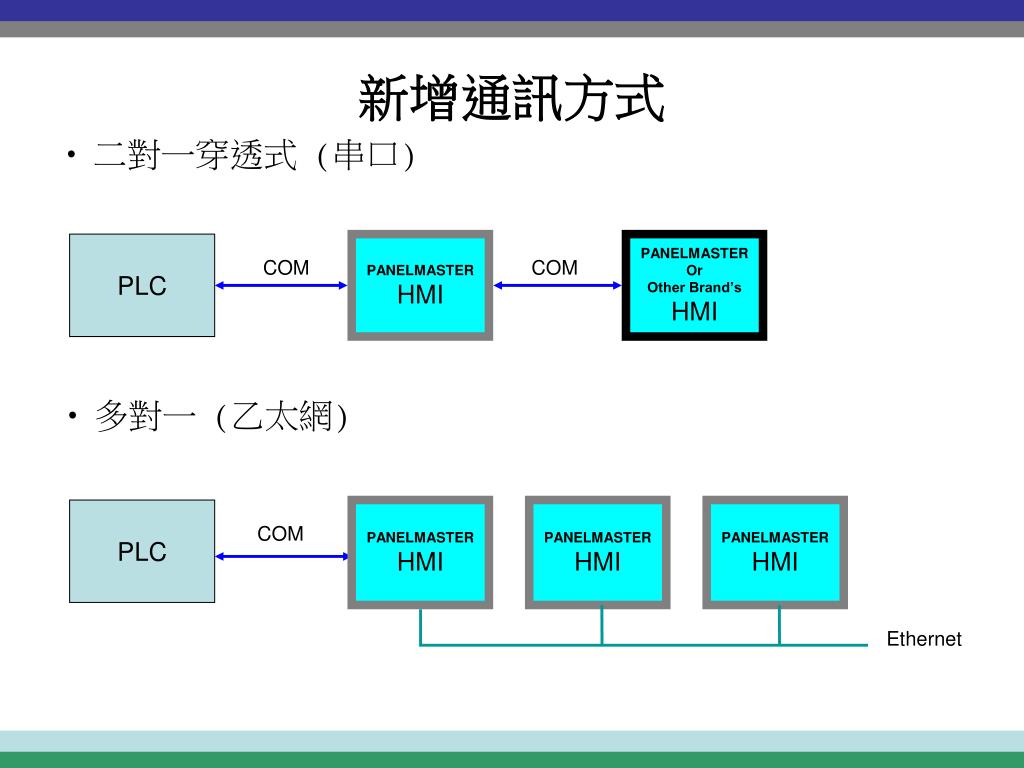

  26. 新增通訊方式 • 二對一穿透式 (串口) PLC PANELMASTER HMI PANELMASTER Or Other Brand’s HMI COM COM • 多對一 (乙太網) PLC PANELMASTER HMI PANELMASTER HMI PANELMASTER HMI COM Ethernet

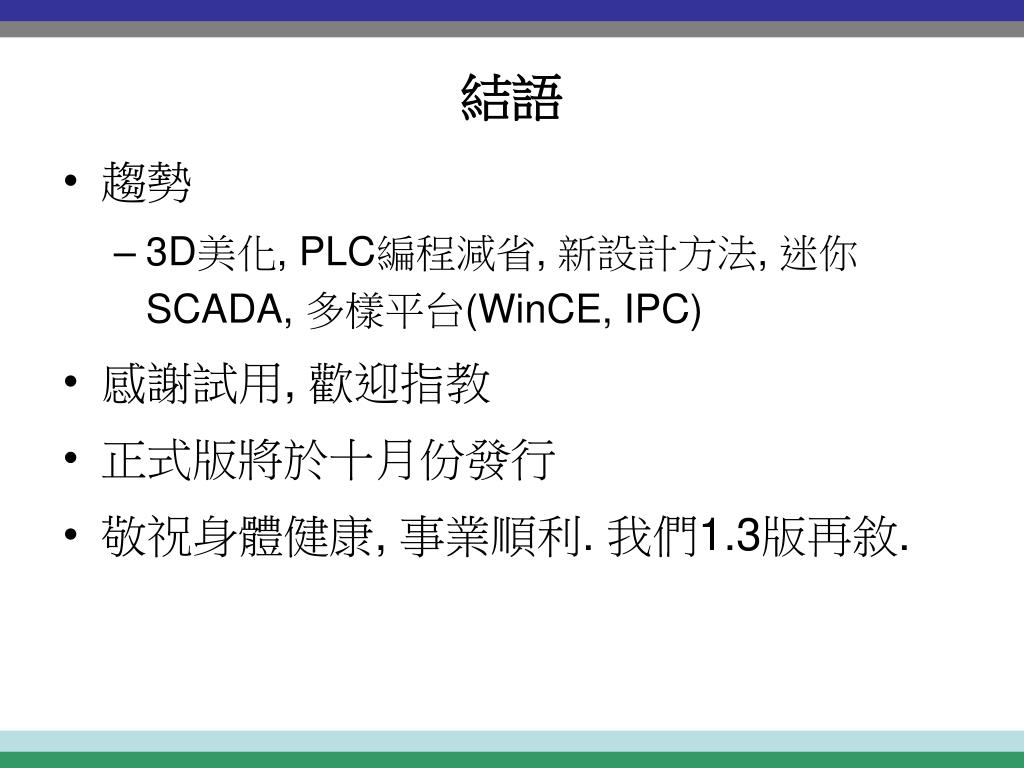

  27. 結語 • 趨勢 • 3D美化, PLC編程減省, 新設計方法, 迷你SCADA, 多樣平台(WinCE, IPC) • 感謝試用, 歡迎指教 • 正式版將於十月份發行 • 敬祝身體健康, 事業順利. 我們1.3版再敘.
