配列および化合物データ解析のためのカーネル法

1. 配列および化合物データ解析のためのカーネル法配列および化合物データ解析のためのカーネル法 阿久津達也 京都大学　化学研究所 バイオインフォマティクスセンター

2. サポートベクターマシン • カーネル法の一つ、ニューラルネットワークと類似 • 1990年代に、Cortes と　Vapnik が発明 • トレーニングデータとして与えられた正例と負例から、それらを分離する超平面を計算 • 機械学習、統計学、人工知能、パターン認識、バイオインフォマティクスなど様々な分野に応用 • 配列分類 • タンパク質フォールド予測、二次構造構造 • 遺伝子発現データ解析 • タンパク質相互作用予測 • 化合物の性質推定 • c.f. Kernel Methods in Computational Biology, MIT Press, 2004

3. サポートベクターマシン • 正例と負例を与えて、それらを最適（マージンを最大）に分離する超平面を学習 • カーネルを適切に定義することにより超平面以外での分離が可能

4. SVMによるテストデータの分類 • 学習データより超平面を学習(SVM) • テストデータは、対応する点の超平面に対する位置（上下）で判定 • テストデータとサポートベクター間のカーネル関数値の重み付き和でテストデータを類別

5. カーネル • サポートベクターマシン：基本的には超平面で分離 • Φ(x) (特徴ベクトル）：「非線形曲面⇒超平面」に写像 • カーネルK(x,y)=φ(x)・φ(y) • xと yの類似度が高い ⇔ K(x,y)が大

6. カーネルの例 • 線形カーネル：　 K(x,y) = x・y • 多項式カーネル： K(x,y) = (x・y+ c)d • RBFカーネル： K(x,y) = exp (-||x - y||2/2σ2 ) • シグモイドカーネル（厳密にはカーネルではない）： K(x,y) = tanh (κx・y - δ)

7. カーネルとなるための条件 • カーネルの定義： K(x,y)=φ(x)・φ(y) • Mercer条件を満たす　⇒　カーネル • 連続値の場合 • 離散値の場合　( x1,x2,…,xnが入力データ)

8. カーネルの作り方 • データから特徴ベクトル(feature vector)を作るのが一般的、かつ、 　多くの場合に実用的 • 特徴ベクトル：　実数値の列 • 例えば、各化合物 x に対し、 • Φ(x) = (分子量, 容積, 表面積, logP,…) 　とすれば、化合物 x,yに対するカーネルは Φ(x) と Φ(ｙ) の単なる内積

9. アライメントカーネルによる構造予測 • SCOPとスーパーファミリー予測 • 既存カーネル • 配列解析手法（アライメント、HMM） • 新カーネル • 計算機実験結果 • 結論と課題

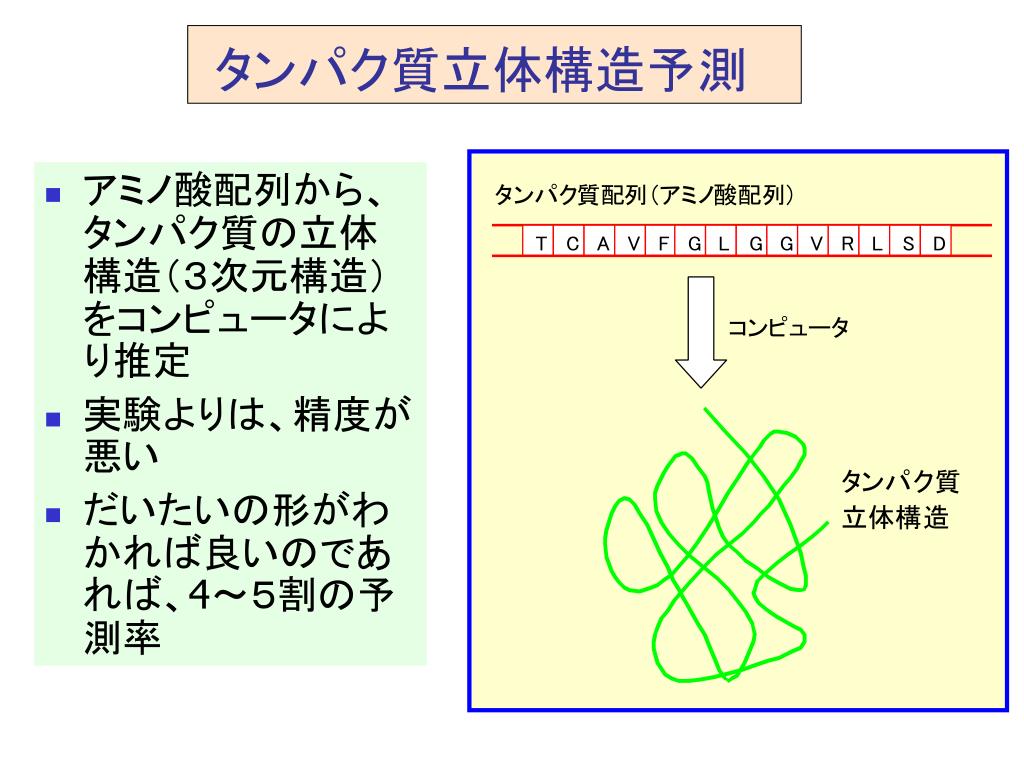

10. タンパク質立体構造予測 • アミノ酸配列から、タンパク質の立体構造（３次元構造）をコンピュータにより推定 • 実験よりは、精度が悪い • だいたいの形がわかれば良いのであれば、4～５割の予測率

11. フォールド予測 (Fold Recognition) • 精密な３次元構造ではなく、だいたいの形（fold)を予測 • 立体構造は数千種類程度の形に分類される、との予測(Chotia, 1992)に基づく

12. SCOPデータベース • タンパク質立体構造を形状を中心に、人手で、 　階層的に、分類したデータベース SCOP Root Class.1 Class.2 ‥‥‥‥‥ Fold.1 Fold.2 ‥‥‥‥‥ Super Family.1 Super Family.2 ‥‥‥‥‥ Family.1 Family.2 Family.3 mkkrltitlsesvlenlekmaremglsksamisvalenykkgq ispqarafleevfrrkqslnskekeevakkcgitplqvrvwfinkrmrs

13. Super Family 予測 • 入力配列が SCOP のどのスーパーファミリーに属するかを予測 Super Family.1 タンパク質配列 madqlteeqiaefkeafslfdkdgdgtittkelgtvmrslgqnpteaelqdminevdadgngtidfpefltmmark Super Family.2 Super Family.3 ： ：

14. Class Secondary Structure Prediction Fold Threading Super Family HMM, PSI-BLAST, SVM Family SW, BLAST, FASTA 既存手法の主なターゲット

15. タンパク質配列解析のための既存カーネル • HMMから特徴ベクトルを抽出 • Fisher カーネル(Jaakkola et al., 2000) • Marginalized カーネル(Tsuda et al., 2002) • 配列から直接特徴ベクトルを抽出 • Spectrum カーネル(Leslie et al., 2002) • Mismatch カーネル(Leslie et al., 2003) • 他の配列とのスコアを特徴ベクトルとして利用 • SVM pairwise (Liao & Noble, 2002)

16. 配列アライメント • バイオインフォマティクスの最重要技術の一つ • ２個もしくは３個以上の配列の類似性判定に利用 • 文字間の最適な対応関係を求める（最適化問題） • 配列長を同じにするように、ギャップ記号（挿入、欠失に対応）を挿入

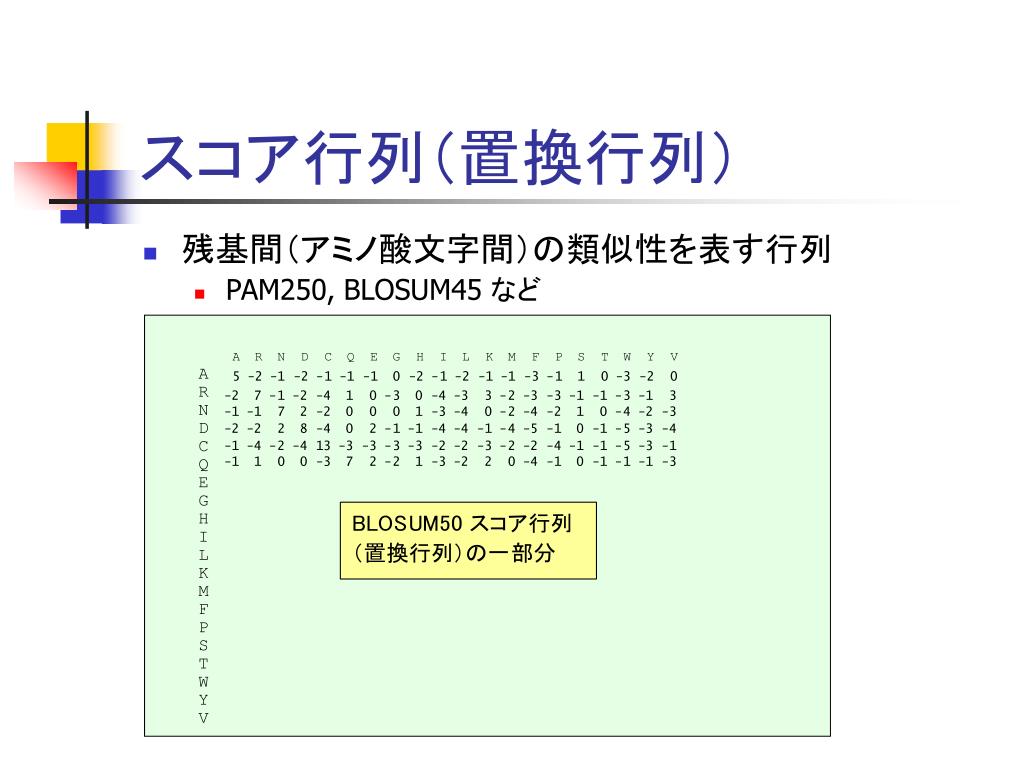

17. スコア行列（置換行列） • 残基間（アミノ酸文字間）の類似性を表す行列 • PAM250, BLOSUM45 など

18. ペアワイズ・アライメント • 配列が２個の場合でも可能なアライメントの個数は指数オーダー • しかし、スコア最大となるアライメント（最適アライメント）は動的計画法により、O(mn)時間で計算可能（m,n:入力配列の長さ）

19. 動的計画法による大域アライメント(1)(Needleman-Wunschアルゴリズム)動的計画法による大域アライメント(1)(Needleman-Wunschアルゴリズム) • 入力文字列から格子状グラフを構成 • アライメントと左上から右下へのパスが一対一対応 • 最長経路＝最適アライメント

20. 動的計画法による大域アライメント(2) DP(動的計画法)による 最長経路(スコア)の計算 ⇒O(mn)時間 行列からの経路の復元は、 F(m,n)からmaxで＝となっている F(i,j)を逆にたどることに行う （トレースバック）

21. ローカルアライメント(1) (Smith-Watermanアルゴリズム) • 配列の一部のみ共通部分があることが多い 　　⇒共通部分のみのアラインメント • 配列検索において広く利用されている • 例えば、HEAWGEH　と　GAWED　の場合、 A W G E A W －E 　　というアライメントを計算

22. ローカルアライメント(2) 動的計画法 の式

23. LAカーネル • SWアルゴリズムをカーネルとして利用したい 　　⇒　MAX 操作のためカーネルとならない • 一方、ペアHMMはカーネルとなることが既知 • 本研究 • SWアルゴリズムを模倣するペアHMMを構成 • SWアルゴリズム：　最適なパスのみ • LAカーネル： • 全てのローカルアライメントの（重みつき）和 • 両者ともに時間計算量はO(mn)だが、LAカーネルの方が数十倍、遅い

24. LAカーネルの定義(1) • 文字（残基）ペアのスコア: Kaβ(x,y) • ギャップのスコア： Kgβ(x,y)

25. LAカーネルの定義(2) • カーネルの畳み込み(convolution) • ギャップなしブロックが n個ある場合のスコア • LAカーネル

26. LAカーネルとSWスコアの関係 • π：(ローカル)アライメント • S(x,y,π): アライメントπのスコア • Π：可能なアライメントの集合 定理

27. LAカーネルとSWスコア • SWスコア：　1個の最適なアライメントのみを考慮 • LAカーネル：　すべての可能なアライメントを考慮

28. SVMによるスーパーファミリー予測 (1) • 各スーパーファミリーごとにSVMを作成 • 最も高いスコアを出したSVMに対応するファミリーを出力 Super Family.1 SVM.1 タンパク質配列 madqlteeqiaefkeafslfdkdgdgtittkelgtvmrslgqnpteaelqdminevdadgngtidfpefltmmark Super Family.2 SVM.2 Super Family.3 SVM.3

29. SVMによるスーパーファミリー予測 (2) • 黄色の○ • スーパーファミリーに所属するタンパク酸配列データ（正例） • 赤い× • スーパーファミリーに所属しないタンパク質配列データ（負例） • 緑の□ • どのスーパーファミリーに所属するかを予測したいタンパク質配列データ（テストデータ）

30. x1 x2 x3 x4 CPU1 x1 CPU2 x2 CPU3 x3 x4 カーネル計算の並列化 • LAカーネルの計算 • １回あたりO(mn)時間（|x|=m, |y|=n） • 配列データの個数を N とし、配列の平均長を n ⇒ 全部で O(N2n2) 時間 ⇒　並列化が必要 並列化

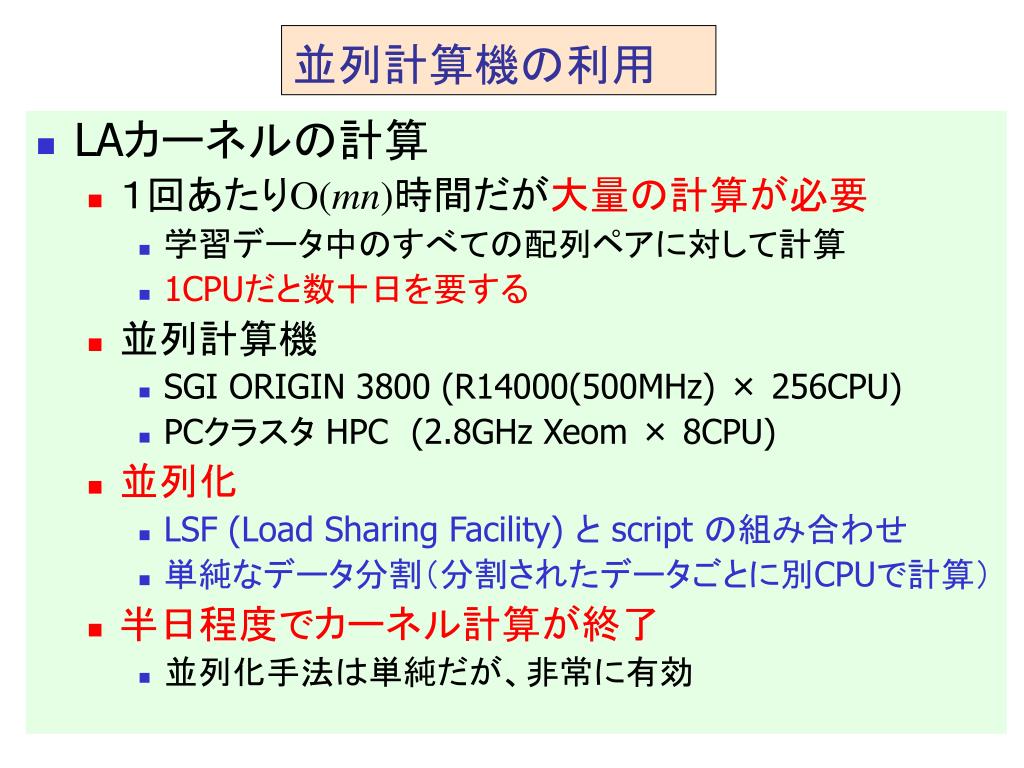

31. 並列計算機の利用 • LAカーネルの計算 • １回あたりO(mn)時間だが大量の計算が必要 • 学習データ中のすべての配列ペアに対して計算 • 1CPUだと数十日を要する • 並列計算機 • SGI ORIGIN 3800 (R14000(500MHz) × 256CPU) • PCクラスタ HPC(2.8GHz Xeom × 8CPU) • 並列化 • LSF (Load Sharing Facility) と script の組み合わせ • 単純なデータ分割（分割されたデータごとに別CPUで計算） • 半日程度でカーネル計算が終了 • 並列化手法は単純だが、非常に有効

32. 提案手法の評価法

33. ROCによる性能評価 カーブが上にあるほど良い性能

34. mRFPによる性能評価 カーブが上にあるほど良い性能

35. 結論 • タンパク質ホモロジー検出のための新たなカーネル • Smith-WatermanアルゴリズムとペアHMMの組み合わせ • ベンチマークテストにおいては最高クラスの性能 • 単純な並列化が非常に有効 • タンパク配列の個数（学習データ数）が少ないスーパーファミリーの予測 課題

36. グラフカーネルによる化合物の性質予測

37. G(V,E) グラフ・カーネル • グラフG(V,E) • 情報科学において幅広く利用されているデータ表現法 • 頂点と辺で構造を表す(点と線で構造を表す) • V: 頂点の集合 E: 辺の集合 • バイオインフォマティクスにおいても幅広い利用 • 化学構造、遺伝子ネットワーク、代謝ネットワーク • グラフカーネル • 二つのグラフ G1(V1,E1)、G2(V2,E2) 間の類似性の指標

38. Marginalized カーネル • Tsudaらが2002年に提案 • 定義 • h,h’: 隠れ変数群、K’:カーネル • 配列解析やRNA二次構造解析に応用

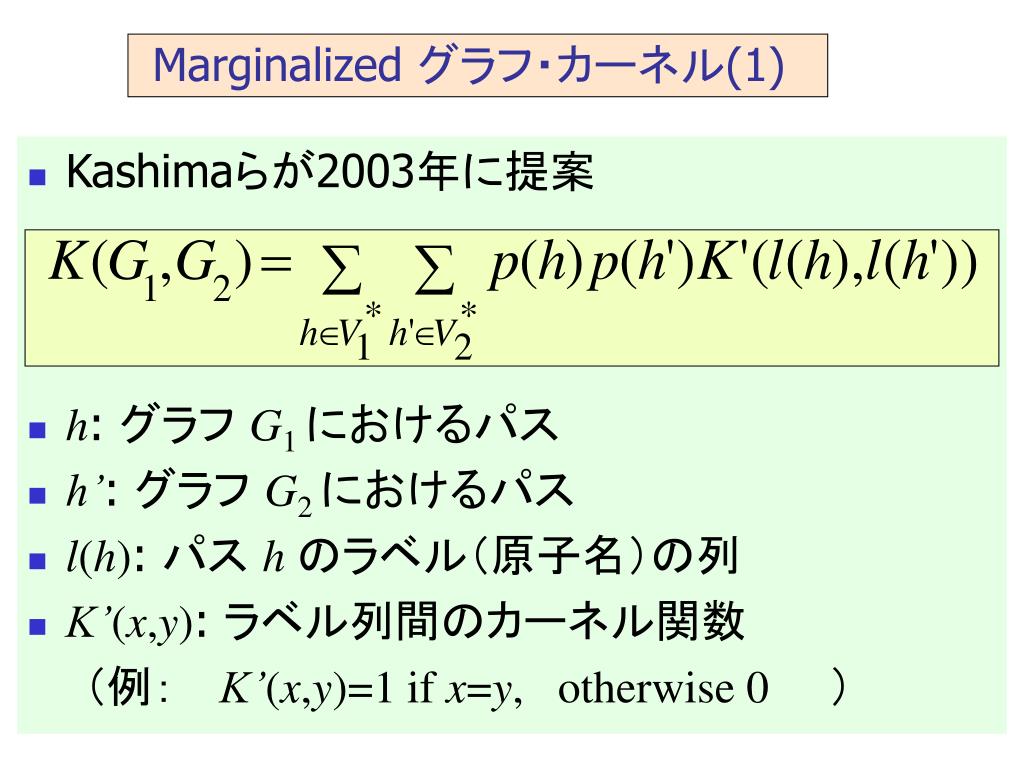

39. Marginalized グラフ・カーネル(1) • Kashimaらが2003年に提案 • h: グラフ G1 におけるパス • h’: グラフ G2 におけるパス • l(h): パス h のラベル（原子名）の列 • K’(x,y): ラベル列間のカーネル関数 （例：　 K’(x,y)=1 if x=y, otherwise 0　　）

40. Marginalized グラフ・カーネル(2)

41. Marginalized グラフ・カーネル(3)

42. Marginalized グラフ・カーネル(4)

43. Marginalized グラフ・カーネル(5) • グラフカーネルの定義 • h: グラフ G1 におけるパス • h’: グラフ G2 におけるパス • すべてのパスを考慮するので、そのまま実行したのでは指数時間かかるが、工夫すると逆行列の計算に帰着できる (|V1||V2|×|V1||V2|サイズの逆行列の計算)

44. Marginalized グラフ・カーネル(6)

45. Marginalized グラフ・カーネル(7)

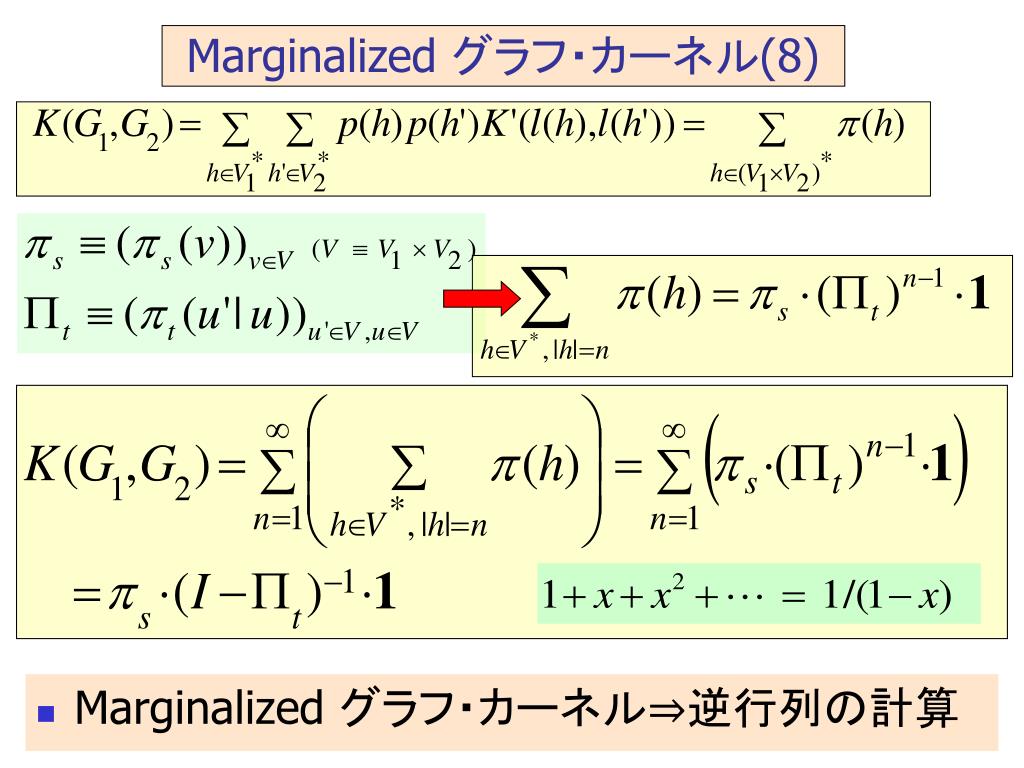

46. Marginalized グラフ・カーネル(8) • Marginalized グラフ・カーネル⇒逆行列の計算

47. Marginalized グラフカーネルの問題点 • パス（の集合）だけを用いて化学構造を表現 • 反応中心などの情報を十分に取り入れることが困難？ • 行列のサイズが大きく（化合物xの原子数×化合物yの原子数）2）なるため、逆行列の計算に時間がかかる • すべてのトレーニングデータのペア（化合物のペア）について、それぞれ、逆行列を計算することが必要 ⇒　構造情報(Morgan Index)との組み合わせ により行列のサイズを減らす

48. Morganインデックス • 化学構造の一意名を計算機により計算するために1960年代に考案 • CAS(Chemical Abstract Service)で利用 • 等価な原子に同じ番号（整数値）が与えられるような、各原子への番号づけを計算 • 簡単な繰り返し計算による番号づけ • 等価で無い原子にも同じ番号がつく可能性（でも、低い） ⇒Marginalized グラフカーネルにおいて、原子名とともに、モーガンインデックスを利用 • 原子名およびモーガンインデックスの両者が一致するパスのみを考慮 ⇒　部分構造に関する特徴も、ある程度、取り入れられる

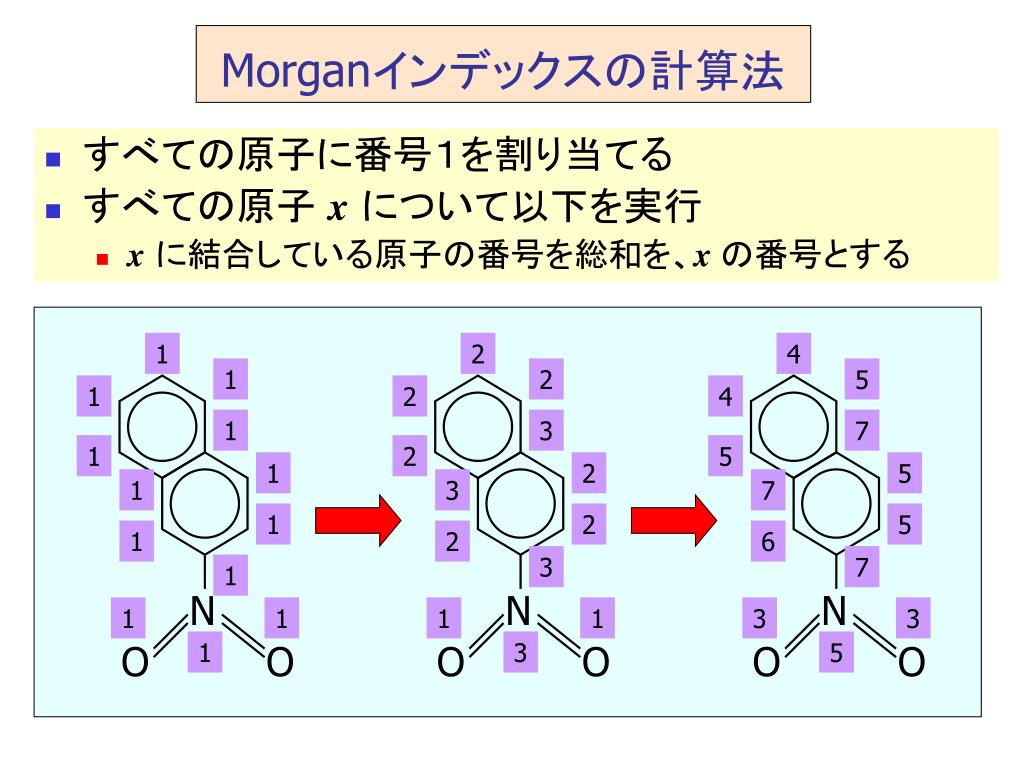

49. 1 2 4 1 2 5 1 2 4 1 3 7 1 2 5 1 2 5 1 3 7 1 2 5 1 2 6 N N N 3 7 1 O O O O O O 1 1 1 1 3 3 1 3 5 Morganインデックスの計算法 • すべての原子に番号１を割り当てる • すべての原子 xについて以下を実行 • xに結合している原子の番号を総和を、x の番号とする
