  1. Riistvara kirjelduskeel VHDL L4, L5. Riistvara kirjelduskeel VHDL L6. Mäluga süsteemid VHDL-s L7. VHDL ja süntees I207 - Digitaalloogika ja -süsteemid - L6

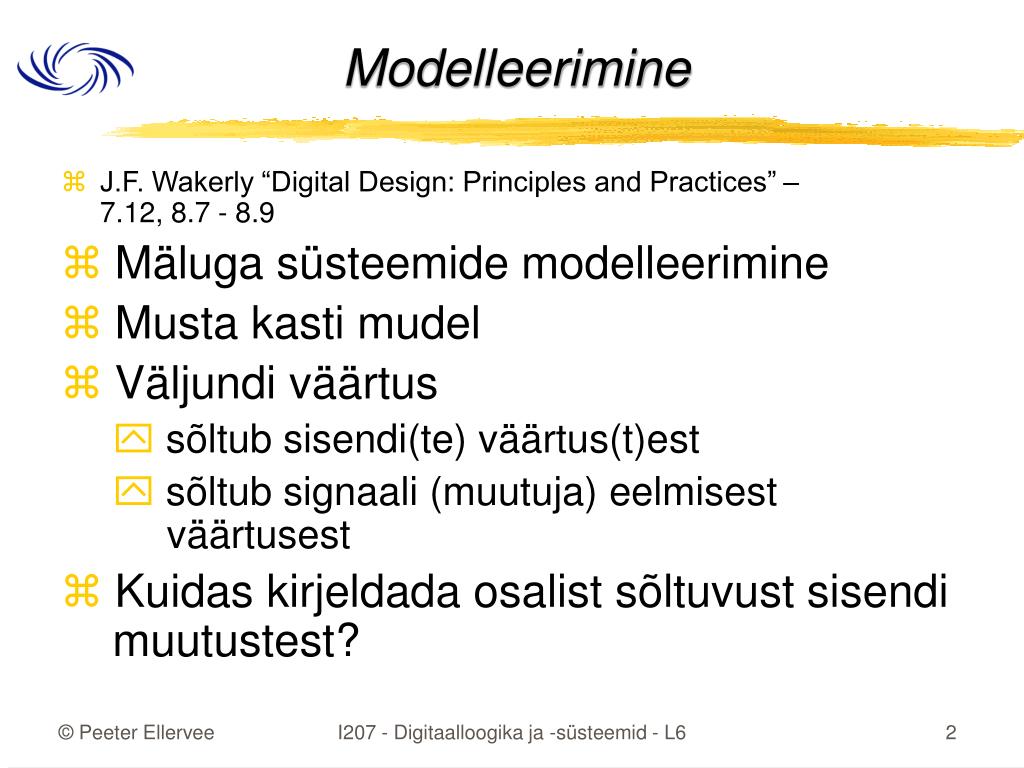

  2. Modelleerimine • J.F. Wakerly “Digital Design: Principles and Practices” – 7.12, 8.7 - 8.9 • Mäluga süsteemide modelleerimine • Musta kasti mudel • Väljundi väärtus • sõltub sisendi(te) väärtus(t)est • sõltub signaali (muutuja) eelmisest väärtusest • Kuidas kirjeldada osalist sõltuvust sisendi muutustest? I207 - Digitaalloogika ja -süsteemid - L6

  3. Kombinatoorsed ja mäluga skeemid • Kombinatoorsed skeemid • skeemi väljund sõltub ainult sisendist • atsüklilise topoloogiaga skeem on kombinatoorne • Mäluga skeemid • eksisteerivad mäluelemendid • tagasiside on vajalik • väljundi väärtus sõltub signaali (muutuja) eelmisest väärtusest I207 - Digitaalloogika ja -süsteemid - L6

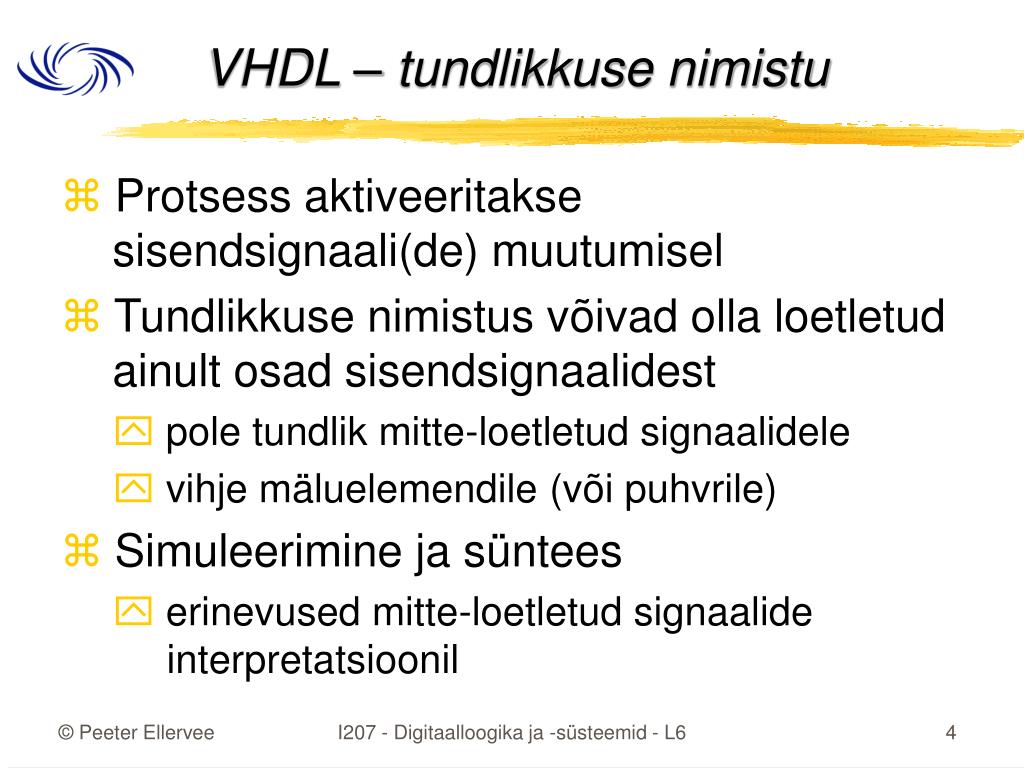

  4. VHDL – tundlikkuse nimistu • Protsess aktiveeritakse sisendsignaali(de) muutumisel • Tundlikkuse nimistus võivad olla loetletud ainult osad sisendsignaalidest • pole tundlik mitte-loetletud signaalidele • vihje mäluelemendile (või puhvrile) • Simuleerimine ja süntees • erinevused mitte-loetletud signaalide interpretatsioonil I207 - Digitaalloogika ja -süsteemid - L6

  5. a x1 b a x2 b D C Pole hea…  VHDL – tundlikkuse nimistu process (a, b) begin x1 <= a and b; end process; • ehk x1 <= a and b; process (a) begin x2 <= a and b; end process; • b vajab puhvrit! I207 - Digitaalloogika ja -süsteemid - L6

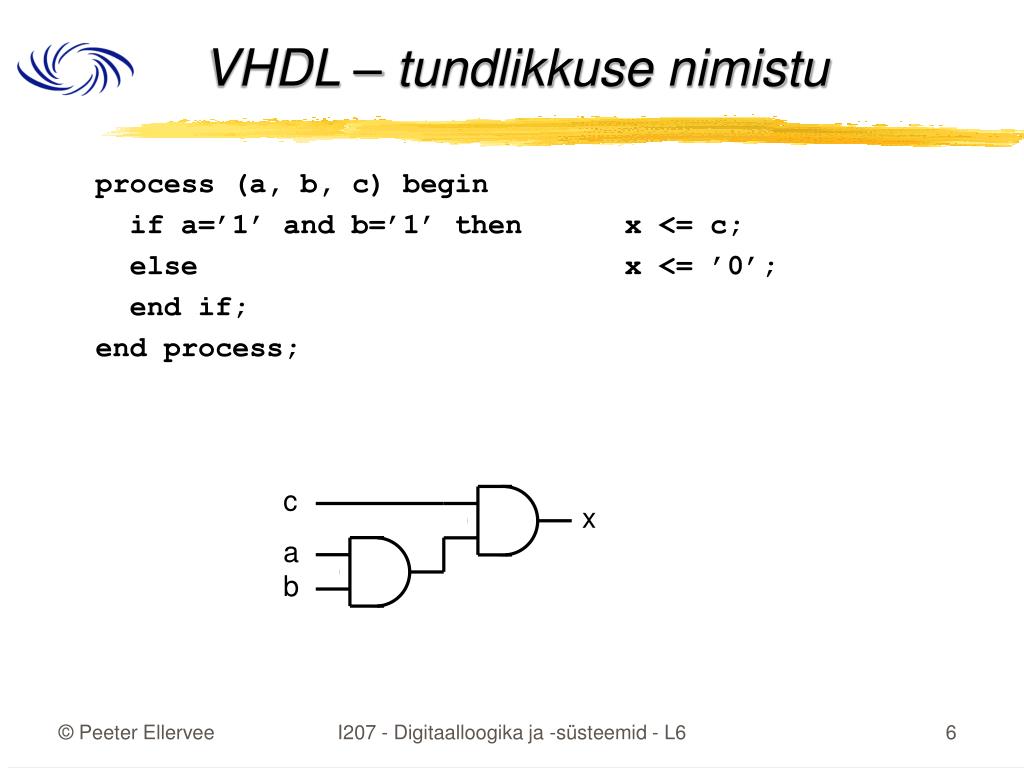

  6. c x a b VHDL – tundlikkuse nimistu process (a, b, c) begin if a=’1’ and b=’1’ then x <= c; else x <= ’0’; end if; end process; I207 - Digitaalloogika ja -süsteemid - L6

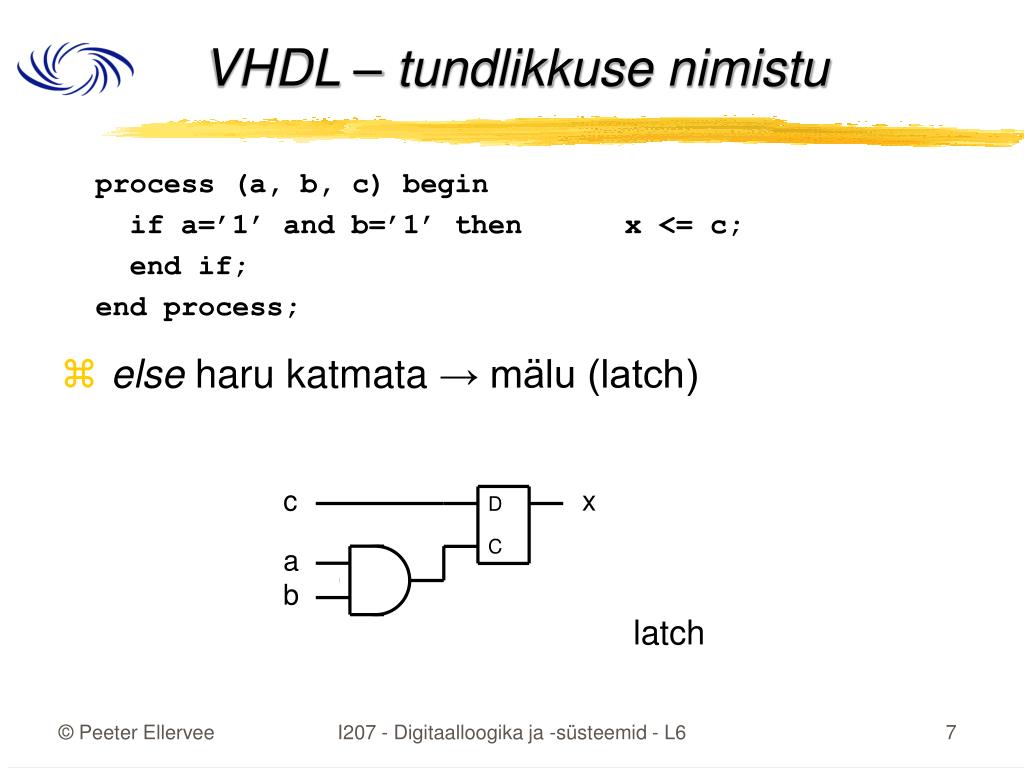

  7. c x D C a b VHDL – tundlikkuse nimistu process (a, b, c) begin if a=’1’ and b=’1’ then x <= c; end if; end process; • else haru katmata → mälu (latch) latch I207 - Digitaalloogika ja -süsteemid - L6

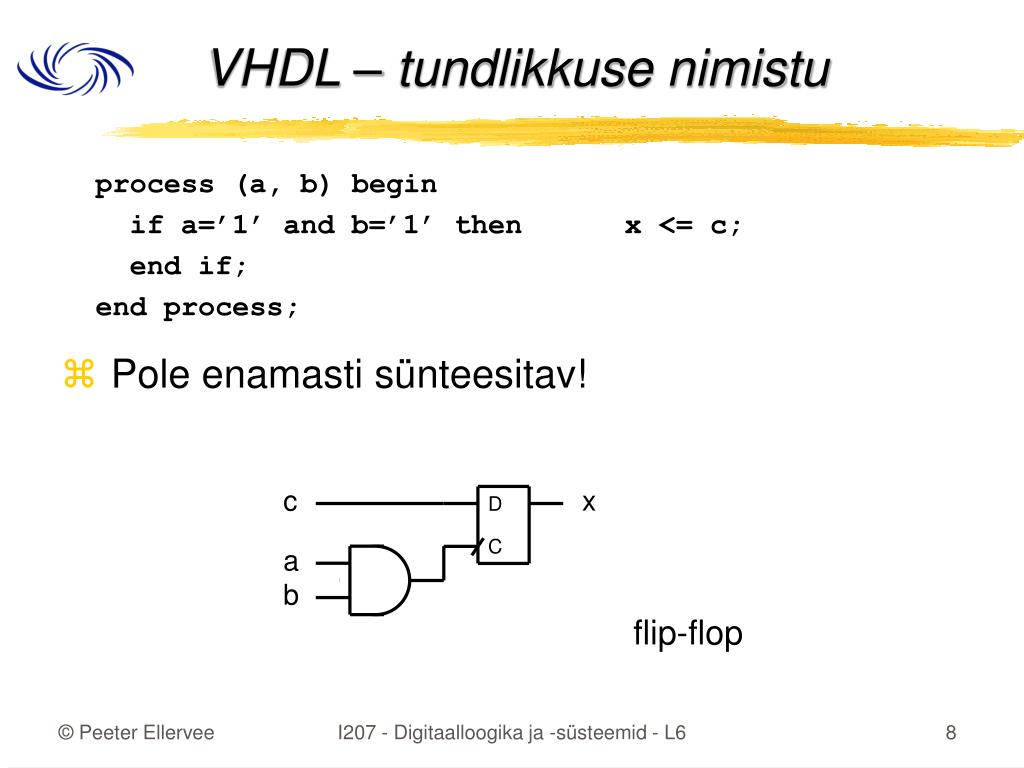

  8. c x D C a b VHDL – tundlikkuse nimistu process (a, b) begin if a=’1’ and b=’1’ then x <= c; end if; end process; • Pole enamasti sünteesitav! flip-flop I207 - Digitaalloogika ja -süsteemid - L6

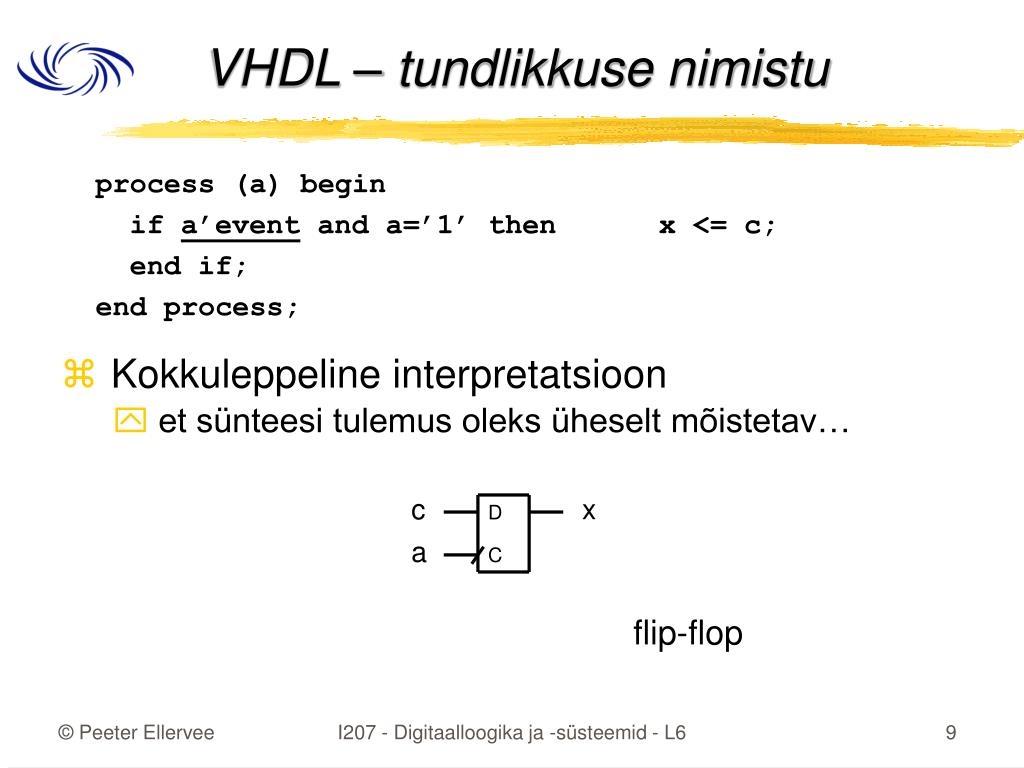

  9. c x D a C VHDL – tundlikkuse nimistu process (a) begin if a’event and a=’1’ then x <= c; end if; end process; • Kokkuleppeline interpretatsioon • et sünteesi tulemus oleks üheselt mõistetav… flip-flop I207 - Digitaalloogika ja -süsteemid - L6

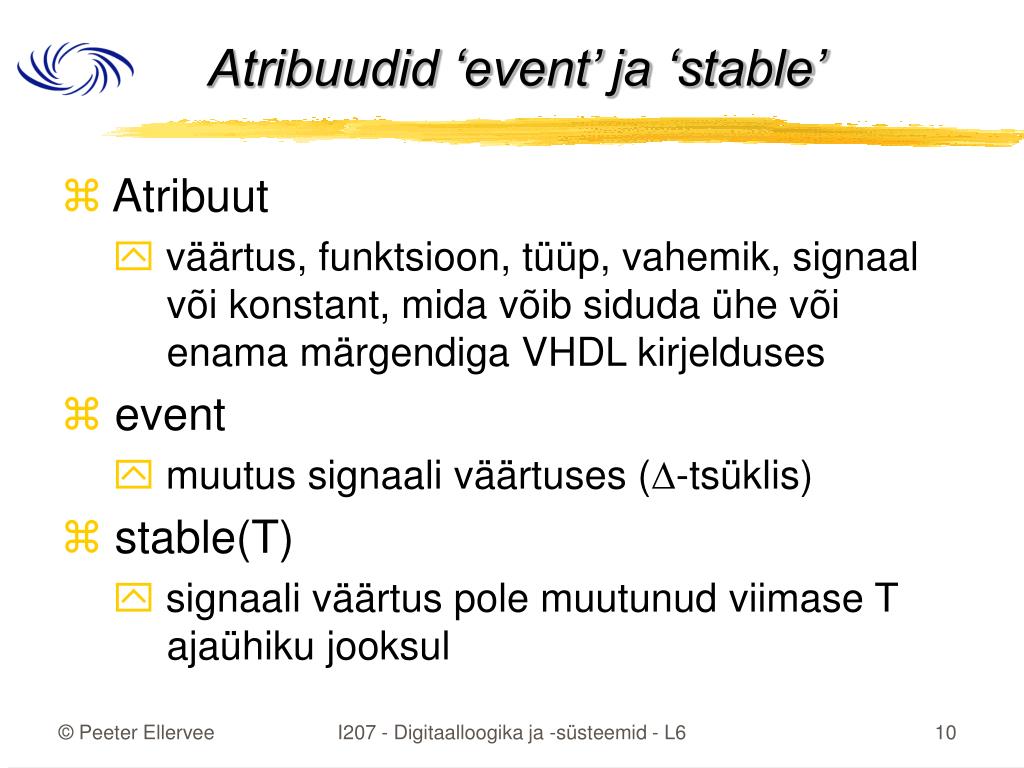

  10. Atribuudid ‘event’ ja ‘stable’ • Atribuut • väärtus, funktsioon, tüüp, vahemik, signaal või konstant, mida võib siduda ühe või enama märgendiga VHDL kirjelduses • event • muutus signaali väärtuses (-tsüklis) • stable(T) • signaali väärtus pole muutunud viimase T ajaühiku jooksul I207 - Digitaalloogika ja -süsteemid - L6

  11. D Q CLK Mäluelement – D-flip-flop P1_FF: process -- behavioral     begin         wait on CLK until CLK=’1’;         Q<=D;     end process P1_FF; P2_FF: process (CLK) -- ”classical”     begin         if CLK=’1’ and CLK’event then             Q<=D;         end if;     end process P2_FF; I207 - Digitaalloogika ja -süsteemid - L6

  12. D Q CLK Mäluelement – D-latch P1_L: process (CLK, D) -- ”classical”     begin         if CLK=’1’ then             Q<=D;         end if;     end process P1_L; • D-flip-flop & andmevookäsud Q <= D when CLK’event and CLK = ’1’ else Q’DRIVING_VALUE;     Q <= D when CLK’event and CLK = ’1’ else unaffected;     Q <= D when CLK’event and CLK = ’1’; I207 - Digitaalloogika ja -süsteemid - L6

  13. flip-flop – reset & enable     P4_FF: process (CLK) begin         if CLK=’1’ and CLK’event then             if    RES=’1’ then    Q<=(others=>’0’);             elsif ENA=’1’ then    Q<=D;             end if;         end if;     end process P4_FF; • Sünkroonne nullimine • “clk’event” ja selle järel “res” I207 - Digitaalloogika ja -süsteemid - L6

  14. flip-flop – asynchronous reset     P5_FF: process (RESET,CLK) begin         if RESET=’1’ then -- asynchronous reset             Q<=(others=>’0’);         elsif CLK=’1’ and CLK’EVENT then             if ENA=’1’ then    Q<=D; end if;         end if;     end process P5_FF; • Asünkroonne nullimine • “reset” esimesena ja“clk’event” elsif-harus takti tunnusena I207 - Digitaalloogika ja -süsteemid - L6

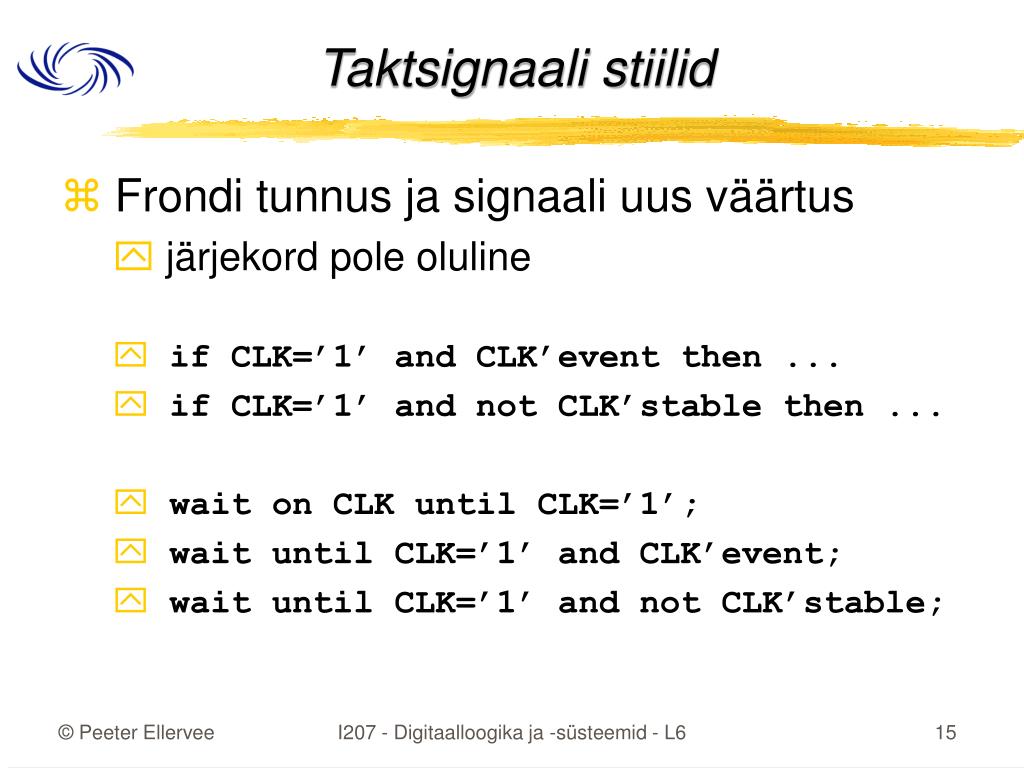

  15. Taktsignaali stiilid • Frondi tunnus ja signaali uus väärtus • järjekord pole oluline • if CLK=’1’ and CLK’event then ... • if CLK=’1’ and not CLK’stable then ... • wait on CLK until CLK=’1’; • wait until CLK=’1’ and CLK’event; • wait until CLK=’1’ and not CLK’stable; I207 - Digitaalloogika ja -süsteemid - L6

  16. + / - < / > RG RG VHDL ja digitaalsüsteem process (a, b, c) begin   x <= f (a, b); y <= g (b, c); end process; process (clk) begin if clk’event and clk=’1’ then q <= d; end if; end process; Funktsionaalsed sõlmed Mäluelemendid I207 - Digitaalloogika ja -süsteemid - L6

  17. Näide - loendur 4 bitti: algus (strt) lõpp (stp) 1-suunaline 2-suunaline I207 - Digitaalloogika ja -süsteemid - L6

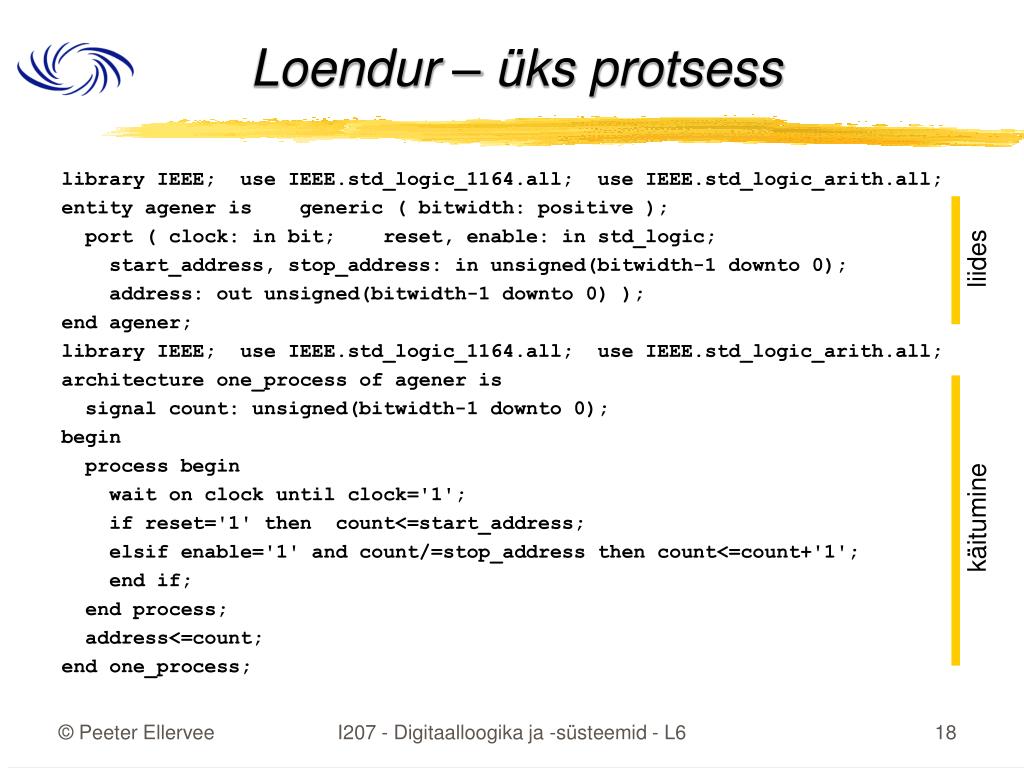

  18. Loendur – üks protsess library IEEE; use IEEE.std_logic_1164.all; use IEEE.std_logic_arith.all; entity agener is generic ( bitwidth: positive ); port ( clock: in bit; reset, enable: in std_logic; start_address, stop_address: in unsigned(bitwidth-1 downto 0); address: out unsigned(bitwidth-1 downto 0) ); end agener; library IEEE; use IEEE.std_logic_1164.all; use IEEE.std_logic_arith.all; architecture one_process of agener is signal count: unsigned(bitwidth-1 downto 0); begin process begin wait on clock until clock='1'; if reset='1' then count<=start_address; elsif enable='1' and count/=stop_address then count<=count+'1'; end if; end process; address<=count; end one_process; liides käitumine I207 - Digitaalloogika ja -süsteemid - L6

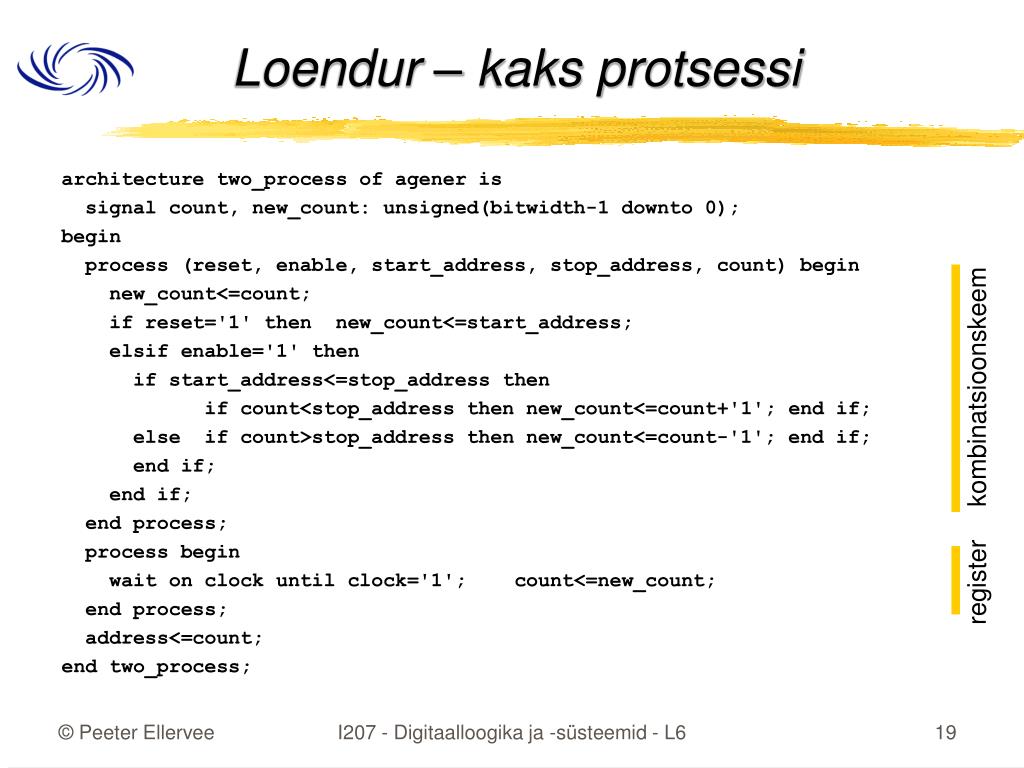

  19. Loendur – kaks protsessi architecture two_process of agener is signal count, new_count: unsigned(bitwidth-1 downto 0); begin process (reset, enable, start_address, stop_address, count) begin new_count<=count; if reset='1' then new_count<=start_address; elsif enable='1' then if start_address<=stop_address then if count<stop_address then new_count<=count+'1'; end if; else if count>stop_address then new_count<=count-'1'; end if; end if; end if; end process; process begin wait on clock until clock='1'; count<=new_count; end process; address<=count; end two_process; kombinatsioonskeem register I207 - Digitaalloogika ja -süsteemid - L6

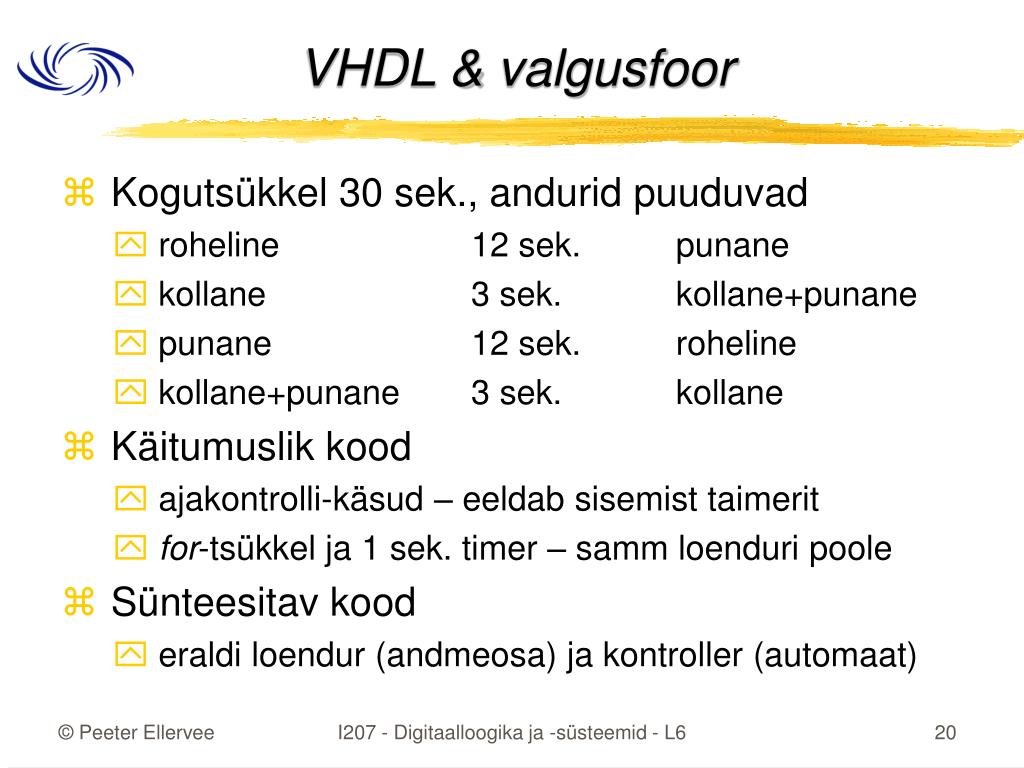

  20. VHDL & valgusfoor • Kogutsükkel 30 sek., andurid puuduvad • roheline 12 sek. punane • kollane 3 sek. kollane+punane • punane 12 sek. roheline • kollane+punane 3 sek. kollane • Käitumuslik kood • ajakontrolli-käsud – eeldab sisemist taimerit • for-tsükkel ja 1 sek. timer – samm loenduri poole • Sünteesitav kood • eraldi loendur (andmeosa) ja kontroller (automaat) I207 - Digitaalloogika ja -süsteemid - L6

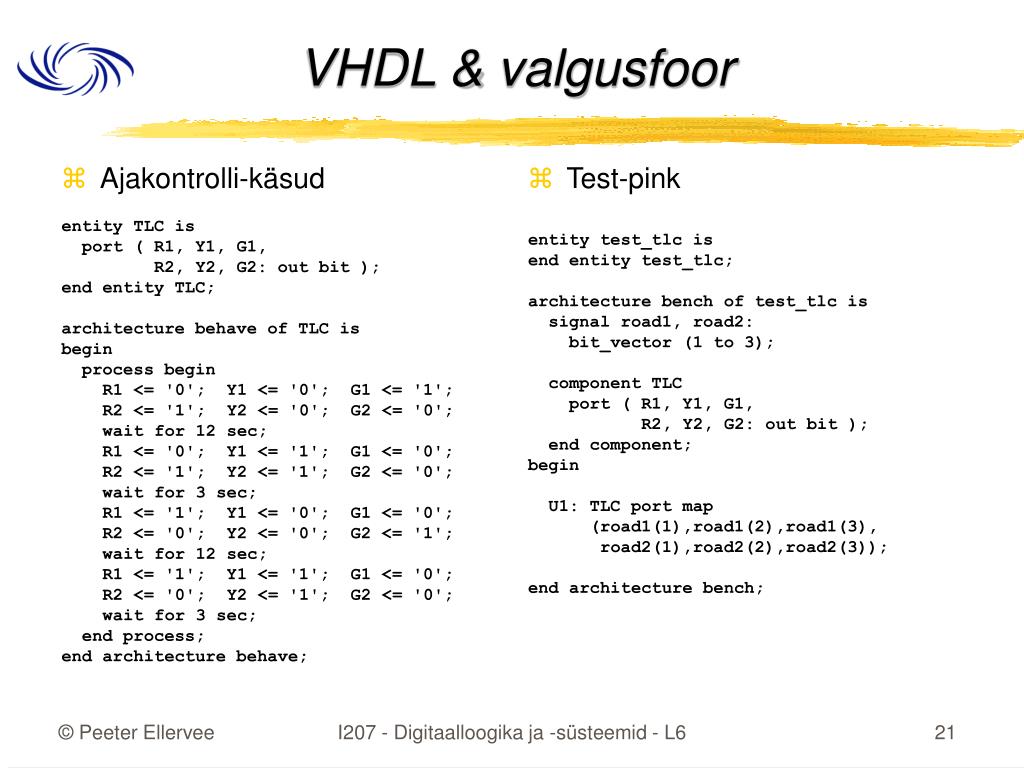

  21. Ajakontrolli-käsud entity TLC is port ( R1, Y1, G1, R2, Y2, G2: out bit ); end entity TLC; architecture behave of TLC is begin process begin R1 <= '0'; Y1 <= '0'; G1 <= '1'; R2 <= '1'; Y2 <= '0'; G2 <= '0'; wait for 12 sec; R1 <= '0'; Y1 <= '1'; G1 <= '0'; R2 <= '1'; Y2 <= '1'; G2 <= '0'; wait for 3 sec; R1 <= '1'; Y1 <= '0'; G1 <= '0'; R2 <= '0'; Y2 <= '0'; G2 <= '1'; wait for 12 sec; R1 <= '1'; Y1 <= '1'; G1 <= '0'; R2 <= '0'; Y2 <= '1'; G2 <= '0'; wait for 3 sec; end process; end architecture behave; Test-pink entity test_tlc is end entity test_tlc; architecture bench of test_tlc is signal road1, road2: bit_vector (1 to 3); component TLC port ( R1, Y1, G1, R2, Y2, G2: out bit ); end component; begin U1: TLC port map (road1(1),road1(2),road1(3), road2(1),road2(2),road2(3)); end architecture bench; VHDL & valgusfoor I207 - Digitaalloogika ja -süsteemid - L6

  22. for-tsükkel entity TLC2 is port ( timer: in bit; R1, Y1, G1, R2, Y2, G2: out bit ); end entity TLC2; architecture behave of TLC2 is begin process begin R1 <= '0'; Y1 <= '0'; G1 <= '1'; R2 <= '1'; Y2 <= '0'; G2 <= '0'; for i in 1 to 12 loop wait on timer until timer='1'; end loop; R1 <= '0'; Y1 <= '1'; G1 <= '0'; R2 <= '1'; Y2 <= '1'; G2 <= '0'; for i in 1 to 3 loop wait on timer until timer='1'; end loop; R1 <= '1'; Y1 <= '0'; G1 <= '0'; R2 <= '0'; Y2 <= '0'; G2 <= '1'; for i in 1 to 12 loop wait on timer until timer='1'; end loop; R1 <= '1'; Y1 <= '1'; G1 <= '0'; R2 <= '0'; Y2 <= '1'; G2 <= '0'; for i in 1 to 3 loop wait on timer until timer='1'; end loop; end process; end architecture behave; Test-pink entity test_tlc2 is end entity test_tlc2; architecture bench of test_tlc2 is signal road1, road2: bit_vector (1 to 3); signal timer: bit := '1'; component TLC2 port ( timer: in bit; R1, Y1, G1, R2, Y2, G2: out bit ); end component; begin timer <= not timer after 500 ms; U1: TLC2 port map (timer, road1(1),road1(2),road1(3), road2(1),road2(2),road2(3)); end architecture bench; VHDL & valgusfoor I207 - Digitaalloogika ja -süsteemid - L6

  23. VHDL & valgusfoor • Simulatsioonide tulemused TLC TLC2 I207 - Digitaalloogika ja -süsteemid - L6

  24. Konfigureerimine • Komponendid entity AD2 is port (A1, A2: in BIT; Y: out BIT); end; architecture B of AD2 is begin Y <= A1 and A2; end; entity XR2 is port (X1, X2: in BIT; Y: out BIT); end; architecture B of XR2 is begin Y <= X1 xor X2; end; • Komponentide deklaratsioonid ja konfiguratsiooni spetsifikatsioon entity Half_Adder is port (X, Y: BIT; Sum, Cout: out BIT); end; architecture Netlist of Half_Adder is use work.all; component MX port (A, B: BIT; Z:out BIT); end component; component MA port (A, B: BIT; Z:out BIT); end component; for G1:MX use entity XR2(B) port map(X1 => A,X2 => B,Y => Z); begin G1:MX port map (X, Y, Sum); G2:MA port map (X, Y, Cout); end; • Konfiguratsiooni deklaratsioon, ploki konfiguratsioon, komponendi konfiguratsioon configuration C1 of Half_Adder is use work.all; for Netlist for G2:MA use entity AD2(B) port map(A1 => A,A2 => B,Y => Z); end for; end for; end; • Allikas – http://www10.edacafe.com/book/ASIC/ASICs.php I207 - Digitaalloogika ja -süsteemid - L6
