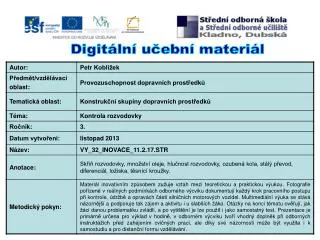

  1. Digitální učební materiál

  2. KONTROLA ROZVODOVKY

  3. KONTROLA ROZVODOVKY • KONTROLNÍ ÚKONY JSOU ZÁVISLÉ NA KONSTRUKCI DANÉ ROZVODOVKY • ROZVODOVKA ZADNÍHO POHONU U KLASICKÉ KONCEPCE • ROZVODOVKA JAKO MONOBLOK S PŘEVODOVKOU U POHONU PŘEDNÍCH POPŘ. ZADNÍCH KOL

  4. KONTROLA ROZVODOVKY KLASICKÁ KONCEPCE ZADNÍ POHON PŘEDNÍ POHON

  5. KONTROLA ROZVODOVKY SPOJENÍ MEZI KLOUBOVÝM HŘÍDELEM A ROZVODOVKOU

  6. KONTROLA ROZVODOVKY • MNOŽSTVÍ OLEJOVÉ NÁPLNĚ • OLEJ SE VĚTŠINOU KONTROLUJE POMOCÍ KONTROLNÍHO OTVORU V PŘEVODOVCE NEBO ROZVODOVCE • NĚKTERÉ KONSTRUKCE KONTROLU NEUMOŽŇUJÍ !

  7. KONTROLA ROZVODOVKY • TĚSNOST SKŘÍNĚ ROZVODOVKY • ZJEVNÉ ÚNIKY OLEJE (TĚSNĚNÍ) • POKLES HLADINY OLEJE PŘI KONTROLE PŘES KONTROLNÍ OTVOR

  8. KONTROLA ROZVODOVKY • STAV OLEJE • ČÁSTICE OTĚRU V OLEJI • OLEJ KÁPNEME NA FILTRAČNÍ PAPÍR • POSUZUJEME MNOŽSTVÍ, VZHLED A TVAR ČÁSTIC  TRIBOTECHNICKÁ KONTROLA • STANOVÍME STUPEŇ OPOTŘEBENÍ VNITŘNÍCH ČÁSTÍ

  9. KONTROLA ROZVODOVKY • KONTROLA TECHNICKÝM ENDOSKOPEM • PROHLÍDKA VNITŘNÍHO PROSTORU • LZE STANOVIT STUPĚŇ OPOTŘEBENÍ OZUBENÝCH KOL

  10. KONTROLA ROZVODOVKY • HLUČNOST PŘI PROVOZU • PŘÍČINY LZE VĚTŠINOU STANOVIT AŽ PO DEMONTÁŽI  OPOTŘEBENÍ LOŽISEK, NADMĚRNÉ VŮLE V PŘEVODECH, NEDOSTATEK OLEJE

  11. KONTROLNÍ OTÁZKY • Na čem je závislá kontrola rozvodovky? • na její konstrukci • na umístění rozvodovky ve vozidle (koncepce automobilu) • Co rozumíme pod pojmem tribotechnická kontrola? • jedná se o rozbor oleje z převodovky po určité době provozu • stanovujeme množství, vzhled a tvar částic otěru • na tomto základě stanovíme opotřebení částí rozvodovky • 3. Co lze zjistit technickým endoskopem? • stav vnitřních částí rozvodovky bez rozložení na části • posouzení opotřebení ozubených kol

  12. Použité zdroje: Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Koblížek.
