  1. EXTINTORES PORTATILES BC

  2. VICTOR MARIO POLANCO BARONA 35 Años. Bombero Estructural – 1994. Prof. Salud Ocupacional – Uniquindio / 2003. Instructor PRIMAP – CPI / OFDA – USAID Instructor Fuego I / NFPA 1041. Entrenador y Evaluador de Competencias para Trabajo Seguro en Alturas – SENA Asesor Externo Seguridad Industrial – ARP`S

  3. EXTINTORES PORTATILES • Objetivos • Al finalizar la capacitación los participantes estarán en capacidad de: • Definir extintor y cada uno de sus componentes. • Mencionar los puntos a tener en cuenta para la inspección de un extintor. • c. Indicar de acuerdo al tiempo el mantenimiento de un extintor.

  4. EXTINTORES PORTATILES Objetivos d. Mencionar los tipos de extintores y su efectividad. e. Enumerar los pasos para la operación de un extintor. f. Demostrar la operación de un extintor en un simulacro de fuego incipiente.

  5. EXTINTORES PORTATILES Definición Recipiente que almacena un agente extintor el cual puede ser liquido, sólido o gaseoso al cual se le inyecta un agente expulsor, capaz de apagarun fuego incipiente a través de un mecanismo de aplicación (válvula) «Es el primer auxilio de un fuego incipiente»

  6. EXTINTORES PORTATILES Norma Tecnica NORMA 10 NFPA NFPA:National Fire ProtectionAssociation

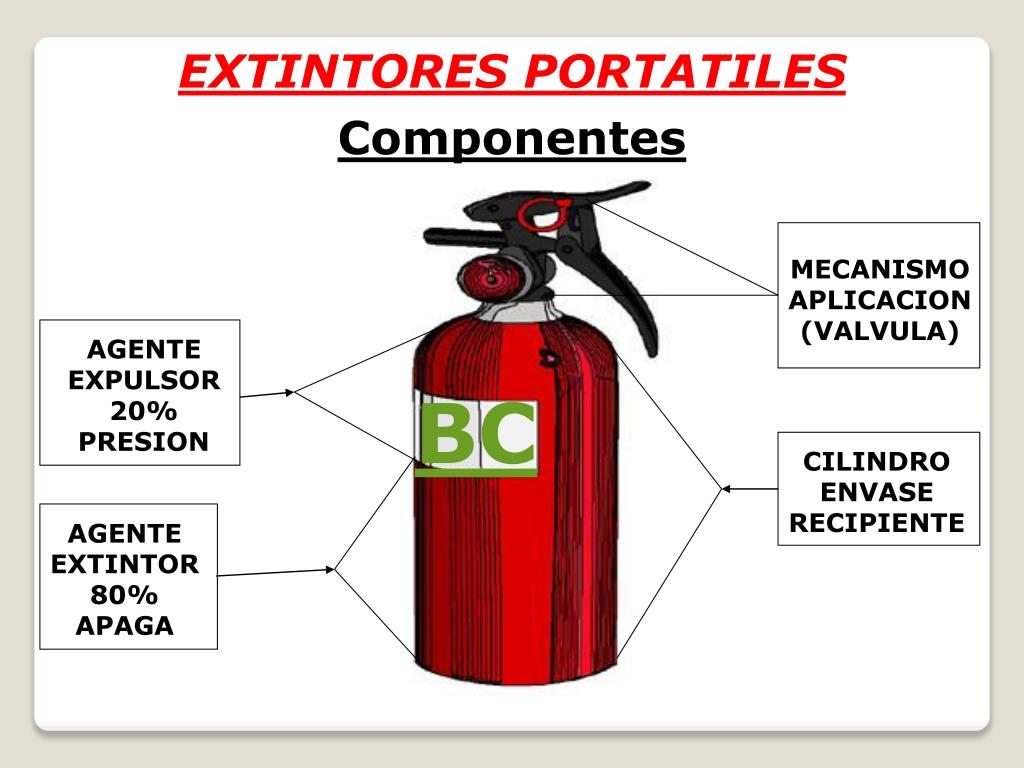

  7. EXTINTORES PORTATILES Componentes MECANISMO APLICACION (VALVULA) AGENTE EXPULSOR 20% PRESION BC CILINDRO ENVASE RECIPIENTE AGENTE EXTINTOR 80% APAGA

  8. Componentes • MANIJA DE • APLICACIÓN • MANIJA DE • TRANSPORTE • AGENTE • EXPULSOR • AGENTE • EXTINTOR • TUBO SIFON MANOMETRO • MANGUERA • RECIPIENTE • BASE

  9. EXTINTORES PORTATILES Verificación Funcionamiento • Peso: • Agente Extintor. • Sello de Seguridad: • Garantía. • Etiqueta: • Fecha carga, vencimiento, instrucciones, precauciones. • Manómetro: • Agente Expulsor.

  10. EXTINTORES PORTATILES Verificación Funcionamiento • MANOMETRO: • Agente Expulsor. SOBRECARGA NORMAL SIN PRESION

  11. EXTINTORES PORTATILES Mantenimiento • Diario: • Inspección Manómetro. • Semanal: • Limpieza. • Mensual: • Ejercicio (PQS) • Anual: • Practica, recarga y mantenimiento.

  12. EXTINTORES PORTATILES Generalidades • Según el tamaño: • Portátiles: (hasta 30 libras de peso) • Satélites: (mas de 30 libras de peso)

  13. EXTINTORES PORTATILES Generalidades • Para ubicar un extintor se debe tener en cuenta: • Tipo y capacidad adecuada.

  14. EXTINTORES PORTATILES Distancias – Área de Cobertura 23 MTS 10 - 15 MTS EXTINTOR 10 - 15 MTS 23 MTS Para los extintores de PQS y tipo C La distancia del extintor hasta el riesgo no debe ser superior a los 10 o 15 metros, teniendo en cuenta la capacidad, los requerimientos de la norma y según el riesgo.

  15. EXTINTORES PORTATILES Generalidades (Ubicación) EXTINTOR EXTINTOR MANTENGA ESTA AREA DESPEJADA MANTENGA ESTA AREA DESPEJADA ABC

  16. EXTINTORES PORTATILES Generalidades • Según la sustancia extintora expelen: agua, polvo químico seco, gases.

  17. EXTINTORES PORTATILES (TIPOS) • Agua a Presión • Color: Verde o Plateado • Agente Extintor: Agua + Penetrante (3%) • Agente Expulsor: Nitrógeno. • Capacidad: 2,5 – 14 Gls. • Alcance: 9 Metros. • Efectivo: Fuegos clase A • Elimina: Calor. • Recarga: Anual.

  18. EXTINTORES PORTATILES (TIPOS) • Polvo Químico Seco BC • Color: Rojo. • Agente Extintor: PQS Bicarbonato de sodio. • Agente Expulsor: Nitrógeno. • Capacidad: 2,5,10,20,30,50,80,150 Lbs. • Alcance: 3 Mts. • Efectivo: Fuegos clase B • Elimina:Oxigeno, Reacciones en cadena. • Recarga: Anual. BC

  19. EXTINTORES PORTATILES (TIPOS) • Polvo Químico Seco ABC • Color: Amarillo. • Agente Extintor: PQS Monofosfato de Amonio • Agente Expulsor: Nitrógeno. • Capacidad: 2,5,10,20,30,50,80,150 Lbs. • Alcance: 3 Mts. • Efectivo: Fuegos clase B • Elimina:Oxigeno, Reacciones en cadena. • Recarga: Anual.

  20. EXTINTORES PORTATILES (TIPOS) • Bióxido de Carbono Co2-BC • Color: Rojo – Azul (sin manómetro, con corneta) • Agente Extintor: Bióxido de Carbono (liquido) • Agente Expulsor: Bióxido de Carbono (gaseoso) • Capacidad: 5,10,15,20,50,75.Lbs. • Alcance: 2 Mts. • Efectivo: Fuegos clase C. • Elimina:Oxigeno. • Recarga: Cada 5 años.

  21. EXTINTORES PORTATILES (TIPOS) • Solkaflan ABC • Color: Blanco. • Agente Extintor: Metano, Etano (Hidrocarburos) • Bromo, Cloro, Flúor, Yodo (Halógenos) • Agente Expulsor: Nitrógeno. • Capacidad: 2500,3700,9000 Grs. • Alcance: 2 Mts. • Efectivo: Fuegos clase C. • Elimina:Oxigeno.

  22. EXTINTORES PORTATILES (TIPOS) • Químico Húmedo Tipo K • Color: Plateado – Acero Inoxidable. • Agente Extintor: Acetato de Potasio. • Agente Expulsor: Nitrógeno. • Capacidad: 1.5 – 2.5 Galones. • Alcance: 3 Mts. • Efectivo: Fuegos clase K. • Elimina:Oxigeno– Calor • Recarga: Anual.

  23. EXTINTORES PORTATILES - EFECTIVIDAD

  24. EXTINTORES PORTATILES Tipos (FM200) El agente supresor es el HEPTAFLUROPROPANO, compuesto de Carbono, Fluoruro Hidrógeno CF3CHFCF3)

  25. EXTINTORES PORTATILES Equipo Automático de Extinción – FM200

  26. EXTINTORES PORTATILES Operación • 1.Identifique el tipo de fuego. • 2. Rompa sello y pruebe el extintor. • 3. Transpórtelo al sitio con una mano. • 4. Ubíquese a favor del viento según distancia: • (Agua-9 mts, PQS-3mts, Co2, Solk – 2mts) • 5. Tome el extintor en posición vertical, • apunte a la base de la llama, descargue • en forma de zigzag continuamente. • 6. Retírese de frente. • 7. Envié a recargar y reemplace el extintor utilizado.

  27. VICTOR MARIO POLANCO BARONA AGRADECE SU PARTICIPACION 312 834 38 40 polancovm@gmail.com.co
