  1. Graf (bagian 1) Bahan Kuliah IF2091 Struktur Diskrit Rinaldi M/IF2091 Strukdis

  2. Pendahuluan Rinaldi M/IF2091 Strukdis

  3. Rinaldi M/IF2091 Strukdis

  4. Leonhard Euler 15 April 1707 – 18 September 1783 Konigsberg Bridge Problem Rinaldi M/IF2091 Strukdis

  5. Rinaldi M/IF2091 Strukdis

  6. Definisi Graf Rinaldi M/IF2091 Strukdis

  7. Rinaldi M/IF2091 Strukdis

  8. Rinaldi M/IF2091 Strukdis

  9. Jenis-Jenis Graf Rinaldi M/IF2091 Strukdis

  10. Rinaldi M/IF2091 Strukdis

  11. Rinaldi M/IF2091 Strukdis

  12. Rinaldi M/IF2091 Strukdis

  13. Contoh Terapan Graf Rinaldi M/IF2091 Strukdis

  14. Rinaldi M/IF2091 Strukdis

  15. Rinaldi M/IF2091 Strukdis

  16. Rinaldi M/IF2091 Strukdis

  17. Rinaldi M/IF2091 Strukdis

  18. Latihan • Gambarkan graf yang menggambarkan sistem pertandingan ½ kompetisi (round-robin tournaments) yang diikuti oleh 6 tim. Rinaldi M/IF2091 Strukdis

  19. Terminologi Graf Rinaldi M/IF2091 Strukdis

  20. Rinaldi M/IF2091 Strukdis

  21. Rinaldi M/IF2091 Strukdis

  22. Rinaldi M/IF2091 Strukdis

  23. Rinaldi M/IF2091 Strukdis

  24. Rinaldi M/IF2091 Strukdis

  25. Rinaldi M/IF2091 Strukdis

  26. Rinaldi M/IF2091 Strukdis

  27. Akibat dari lemma (corollary): Teorema: Untuk sembarang graf G, banyaknya simpul berderajat ganjil selau genap. Rinaldi M/IF2091 Strukdis

  28. Rinaldi M/IF2091 Strukdis

  29. Latihan • Mungkinkah dibuat graf-sederhana 5 simpul dengan derajat masing-masing simpul adalah: (a) 5, 2, 3, 2, 4 (b) 4, 4, 3, 2, 3 (c) 3, 3, 2, 3, 2 (d) 4, 4, 1, 3, 2 Jika mungkin, berikan satu contohnya, jika tidak mungkin, berikan alasan singkat. Rinaldi M/IF2091 Strukdis

  30. Jawaban: (a) 5, 2, 3, 2, 4: Tidak mungkin, karena ada simpul berderajat 5 (b) 4, 4, 3, 2, 3: Mungkin [contoh banyak] (c) 3, 3, 2, 3, 2: Tidak mungkin, karena jumlah simpul berderajat ganjil ada 3 buah (alasan lain, karena jumlah derajat ganjil) (d) 4, 4, 1, 3, 2: Tidak mungkin, karena simpul-1 dan simpul-2 harus bertetangga dengan simpul sisanya, berarti simpul-3 minimal berderajat 2 (kontradiksi dengan simpul-3 berderajat 1) Rinaldi M/IF2091 Strukdis

  31. Rinaldi M/IF2091 Strukdis

  32. Rinaldi M/IF2091 Strukdis

  33. Rinaldi M/IF2091 Strukdis

  34. Rinaldi M/IF2091 Strukdis

  35. Rinaldi M/IF2091 Strukdis

  36. Rinaldi M/IF2091 Strukdis

  37. Rinaldi M/IF2091 Strukdis

  38. Rinaldi M/IF2091 Strukdis

  39. Rinaldi M/IF2091 Strukdis

  40. Rinaldi M/IF2091 Strukdis

  41. Rinaldi M/IF2091 Strukdis

  42. Beberapa Graf Khusus Rinaldi M/IF2091 Strukdis

  43. Rinaldi M/IF2091 Strukdis

  44. Rinaldi M/IF2091 Strukdis

  45. Latihan • Berapa jumlah maksimum dan jumlah minimum simpul pada graf sederhana yang mempunyai 16 buah sisi dan tiap simpul berderajat sama dan tiap simpul berderajat ≥ 4 ? Rinaldi M/IF2091 Strukdis

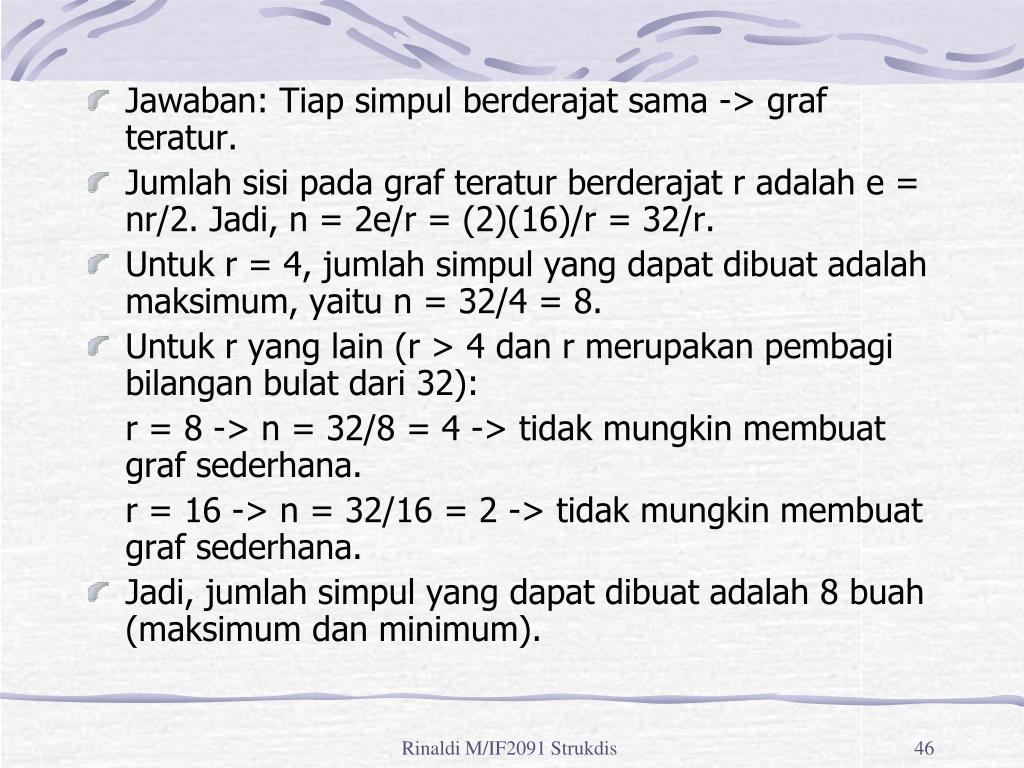

  46. Jawaban: Tiap simpul berderajat sama -> graf teratur. • Jumlah sisi pada graf teratur berderajat r adalah e = nr/2. Jadi, n = 2e/r = (2)(16)/r = 32/r. • Untuk r = 4, jumlah simpul yang dapat dibuat adalah maksimum, yaitu n = 32/4 = 8. • Untuk r yang lain (r > 4 dan r merupakan pembagi bilangan bulat dari 32): r = 8 -> n = 32/8 = 4 -> tidak mungkin membuat graf sederhana. r = 16 -> n = 32/16 = 2 -> tidak mungkin membuat graf sederhana. • Jadi, jumlah simpul yang dapat dibuat adalah 8 buah (maksimum dan minimum). Rinaldi M/IF2091 Strukdis

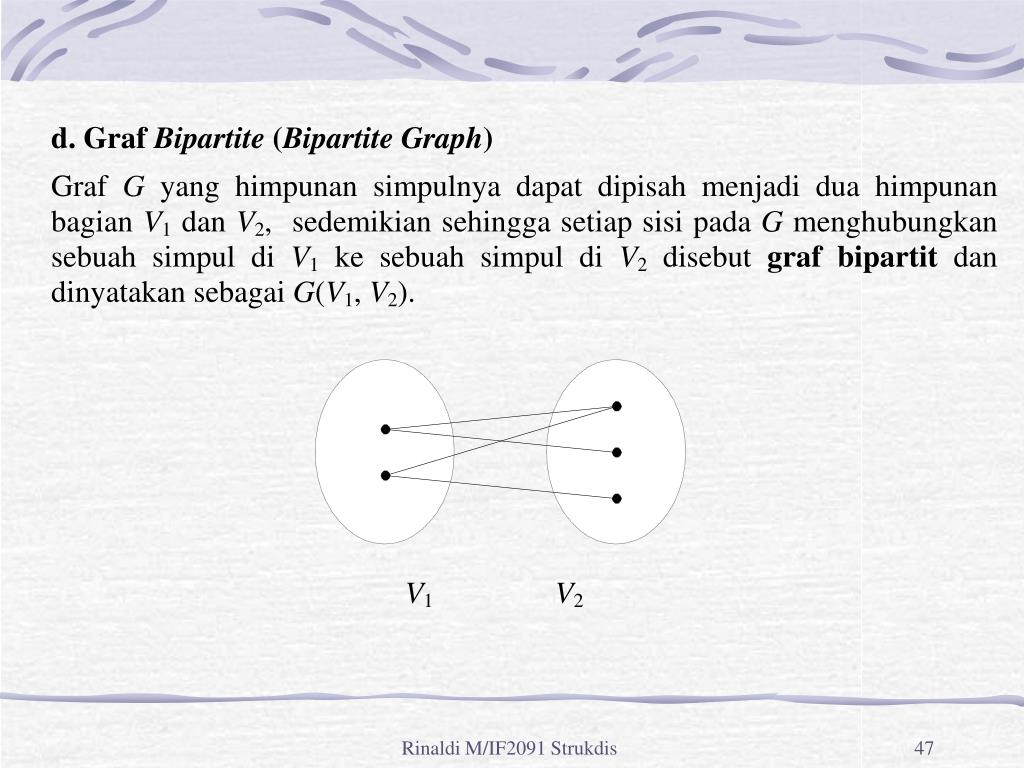

  47. Rinaldi M/IF2091 Strukdis

  48. Rinaldi M/IF2091 Strukdis

  49. Representasi Graf Rinaldi M/IF2091 Strukdis

  50. Rinaldi M/IF2091 Strukdis
