  1. SEGURIDAD ESTRUCTURALDB-SE-MMADERA

  2. LA ANISOTROPÍA DE LA MADERA

  3. INDICE. BLOQ1 ESTUDIO DE LOS MATERIALES Y PRODUCTOS. 1 Generalidades 4 Materiales BLOQ2 CALCULO DE LA ESTRUCTURA Y ELEMENTOS DE MADERA 2 Bases de Cálculo 5Análisis estructural 6Estados límite últimos 7Estados límite de servicio 8Uniones 9Fatiga 10Sistemas estructurales de madera y productos derivados. BLOQ3 CONTROL DE LA EJECUCIÓN Y DE LA RECEPCIÓN DE LOS MATERIALES 11Ejecución. 12Tolerancias. 13Control BLOQ4 CONSERVACIÓN DE LA MADERA 3 Durabilidad 14Inspección y mantenimiento. BLOQ5 ANEXOS Anejo A. Terminología Anejo B. Notación y unidades *Anejo C. Asignación de clase resistente. Madera aserrada (Coníferas. Frondosas) *Anejo D: Asignación de clase resistente. Madera laminada encolada. *Anejo E. Valores de las propiedades de resistencia, rigidez y densidad. Madera aserrada, madera laminada, madera encolada y tableros **Anejo F. Valores orientativos de humedad de equilibrio de la madera, con uso en exterior protegido de la lluvia *Anejo G. Longitudes de pandeo *Anejo H (Informativo). Fallo de uniones por cortante en el perímetro o en bloque Anejo I. Relación de normas UNE.

  4. BLOQUE 1ESTUDIO DE LOS MATERIALES Y PRODUCTOS.Cap. 1 Generalidades (Ámbito de aplicación) Cap. 4 Materiales: - Tipos de madera: Madera maciza (resinosas, frondosa) Madera laminada encolada Madera microlaminada. Tablero estructural. - Uniones de: Carpintería Metálicas Adhesivos (colas) - Productos protectores de la madera frente a los agentes bióticos y meteorológicos

  5. Cap.4 LOS MATERIALES 1 LA CLASE RESISTENTE ANEJOS “C” y “D”

  6. Anejo “C”

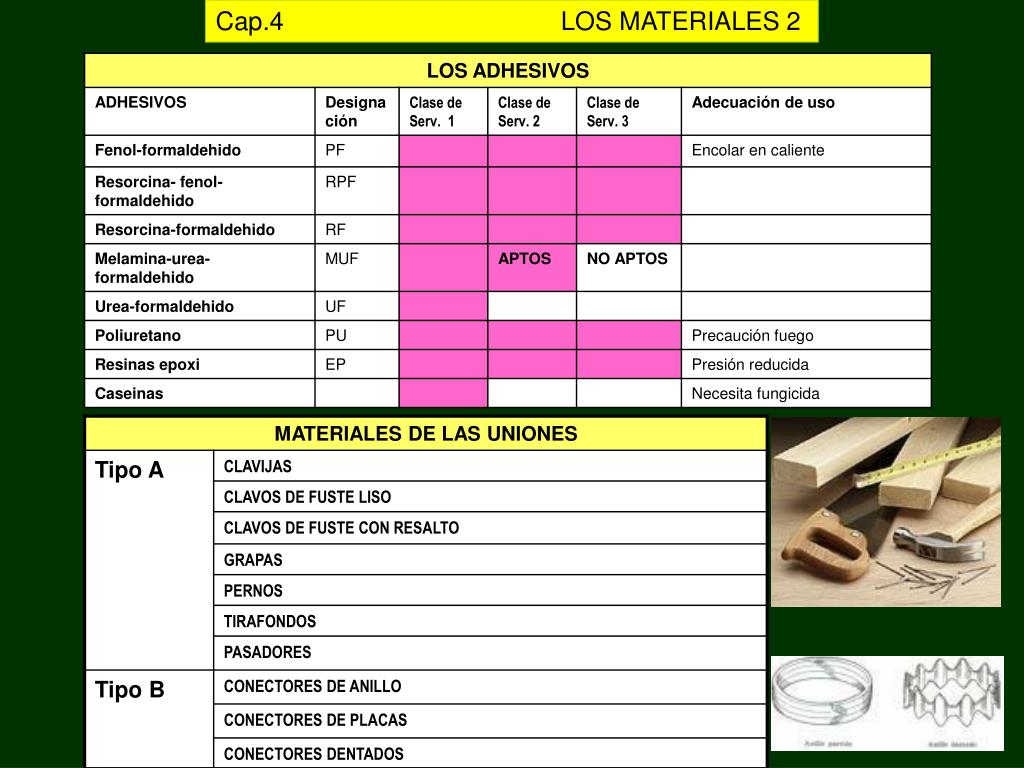

  7. Cap.4 LOS MATERIALES 2

  8. VELOCIDAD DE CARBONIZACIÓN CONIF=08; FROND=0,5 (mm/min) Comportamiento al fuego de la madera La madera necesita una temperatura en la superficie de unos 300 °C durante un cierto tiempo antes de que se produzca la ignición. A pesar de que la madera sea un material inflamable a temperaturas relativamente bajas en un incendio, es más segura de lo que la gente cree por las siguientes razones: - su baja conductividad térmica hace que la temperatura disminuya hacia el interior - la carbonización superficial que se produce impide por una parte la salida de gases y por otra la penetración del calor, por lo que frena el avance de la combustión. - y al ser despreciable su dilatación térmica no origina esfuerzos en la estructura ni empujes en los muros. La madera es un material con gran capacidad de aislamiento térmico lo que supone una importante ventaja en caso de incendio. Velocidad de carbonización Existe una relación lineal entre la profundidad carbonizada y el tiempo transcurrido. Esta relación constante que se denomina velocidad de carbonización permite determinar cual es la sección residual después de un tiempo determinado. Esta velocidad es de 0,8 mm/min en coniferas y 0,5 a 0,7 en frondosas.

  9. BLOQUE 2 El cálculo de la estructura de madera en el C.T.E.

  10. ALGUNAS PRECISIONES SOBRE EL CÁCULO Y EL DISEÑO DE LA ESTRUCTURA DE MADERA IMPORTANTE - CALCULO: Generalidades 1) Clase de servicio (Interior, Exterior-intemperie, expuesta) 2) Clase de duración de la carga (Permante, Larga, Media, Corta, Puntual) 3) Clase resistente de la madera (Resinosa,Frondosa, Laminada) 4) Coeficiente de seguridad (función de la duración de la carga) - Estados límite (Modelo del borrador de Eurocódigo 1985) - Pandeo (igual al acero) (función de esbeltez y de la clase de resistente) Peculiaridades - Anisotropía: Variación de la respuesta con la dirección; - Clasificación de la madera en origen - Incendio: velocidad de carbonización - Notación compleja (sobre todo en, coeficientes y solicitaciones) - En general nudos articulados - Análisis lineal: no se considera el estado plástico - La flecha tiene componente diferida la flecha admisible en el “DB SE” no excluye a la madera

  11. Cap.4 LOS MATERIALES 1 ANEJOS “C” y “D”

  12. ENTORNO: AMBIENTE / SOLICITACIÓN Condiciones de entorno: 1 Humedad y temperatura Condiciones de entorno: 2 Permanecia de las acciones

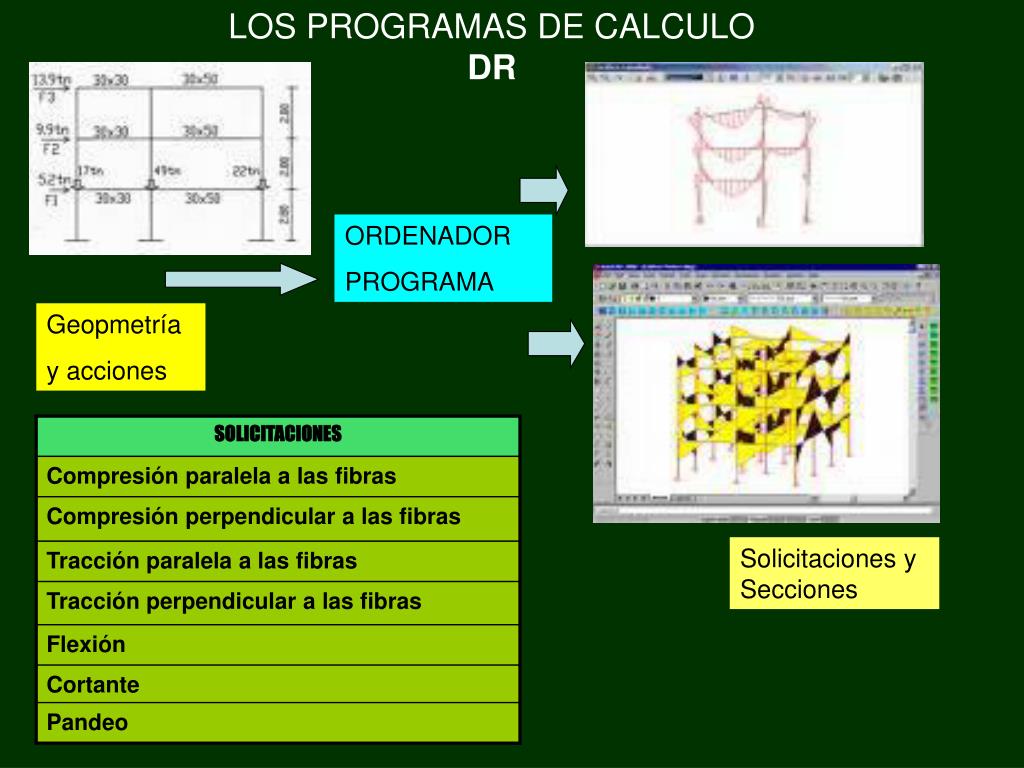

  13. LOS PROGRAMAS DE CALCULO DR ORDENADOR PROGRAMA Geopmetría y acciones Solicitaciones y Secciones

  14. FORMAS DE TRABAJOS O ESTADOS LIMITES

  15. UNIONES CARPINTERILES UNIONES METALICAS

  16. UNIONES CARPINTERILES UNIONES METALICAS

  17. BLOQUE 3 Control de la ejecución. Tolerancias. Control de la recepción.

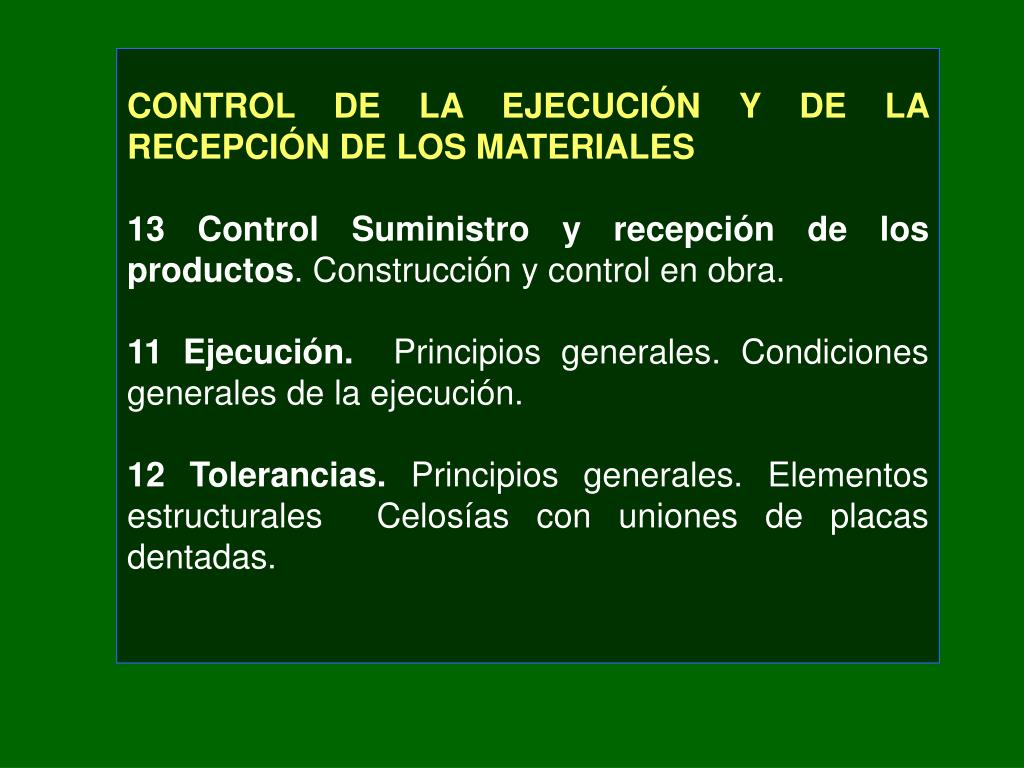

  18. CONTROL DE LA EJECUCIÓN Y DE LA RECEPCIÓN DE LOS MATERIALES 13 Control Suministro y recepción de los productos. Construcción y control en obra. 11 Ejecución. Principios generales. Condiciones generales de la ejecución. 12 Tolerancias. Principios generales. Elementos estructurales Celosías con uniones de placas dentadas.

  19. EJECUCIÓN 1 HUMEDAD DE EQUILIBRIO DE LA MADERA

  20. EJECUCIÓN 2 DETALLES CONSTRUCTIVOS PROTECCIÓN FRENTE A LA HUMEDAD DEL SUBSUELO Y DE LOS MUROS.

  21. EJECUCIÓN 3 DETALLES CONSTRUCTIVOS

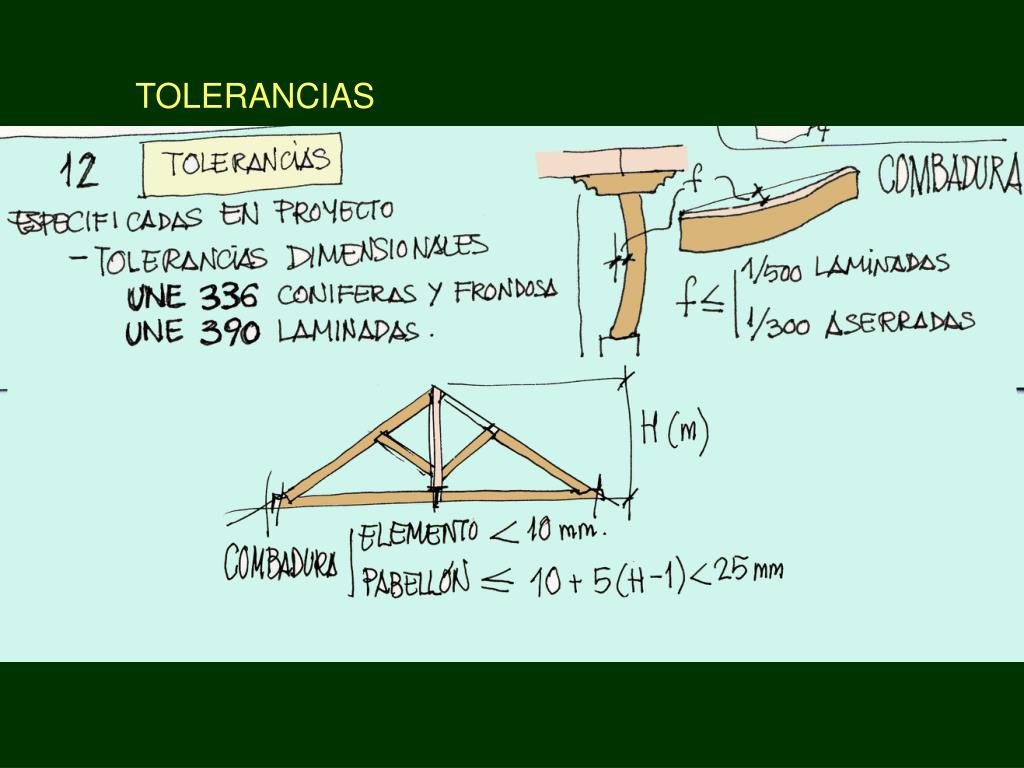

  22. TOLERANCIAS

  23. BLOQUE 4 • CONSERVACIÓN DE LA MADERA • 14Inspección y mantenimiento. Mantenimiento de las estructuras de madera. • Durabilidad (Protección de la madera y de la corrosión de los elementos metálicos).

  24. CAP. 8 DURABILIDAD 1

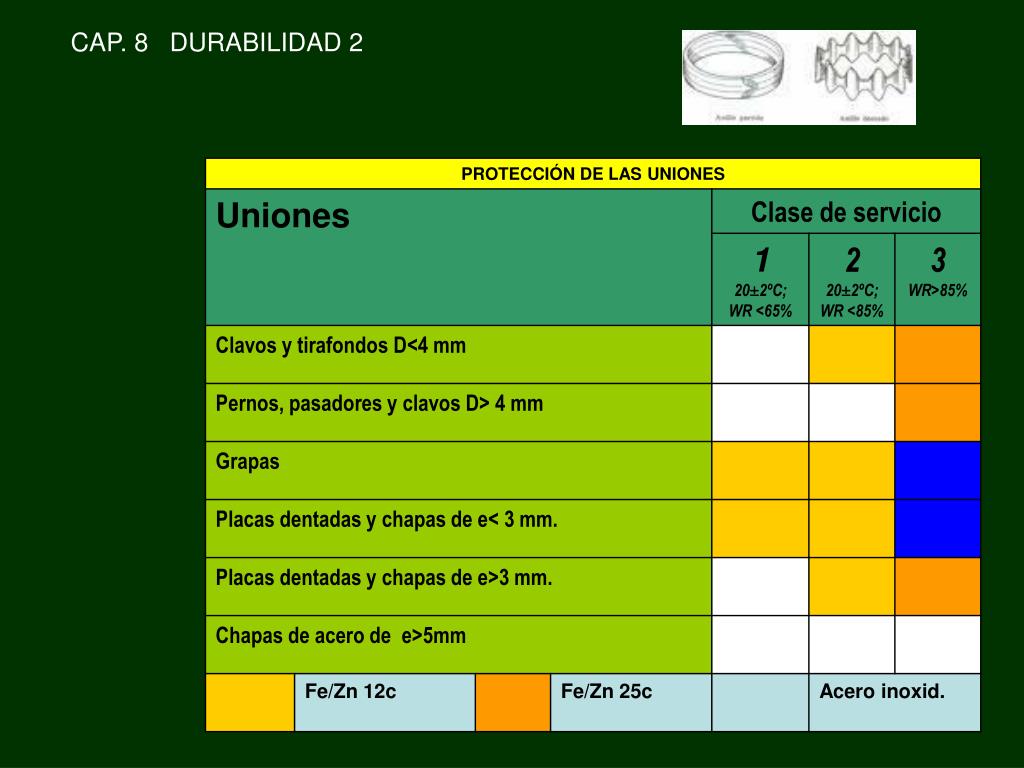

  25. CAP. 8 DURABILIDAD 2

  26. CAP. 8 DURABILIDAD 3

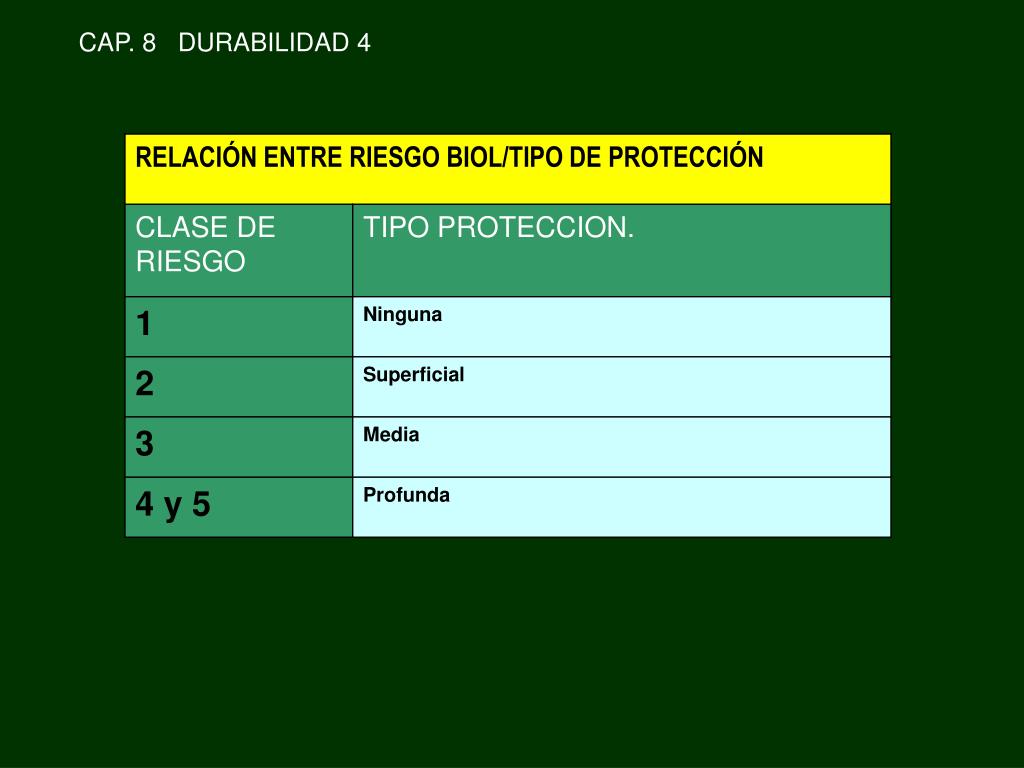

  27. CAP. 8 DURABILIDAD 4
