SINALIZAÇÃO

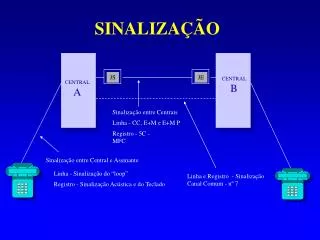

1. SINALIZAÇÃO JS JE CENTRAL B CENTRAL A Sinalização entre Centrais Linha - CC, E+M e E+M P Registro - 5C - MFC Sinalização entre Central e Assinante Linha - Sinalização do “loop” Linha e Registro - Sinalização Canal Comum - nº 7 Registro - Sinalização Acústica e do Teclado

2. Sinalização entre Aparelho Terminal e Central Central A Aparelho - Linha : Aparelho - Central: Abertura e fechamento de “loop” Fone no gancho - I < 100 m A Fone fora do gancho - I > 5 mA

3. Sinalização entre Central e Assinante • Sinalização de Linha Corrente de Supervisão Retomada do tom de discar Tarifação • Sinalização de Registro Sinalização Acústica Sinalização Decádica Sinalização Multifrequencial

4. Alimentação do terminal • Como a sinalização de linha acontece na corrente de loop é importante entendermos como acontece a alimentação do aparelho telefônico (linha de assinante). • Tensão: 48 +/- 4 V • Através de dois resistores de 220 +/- 50 W

5. Sinalização de Linha - Corrente de Supervisão • Corrente de Supervisão. O estado do enlace é monitorado através da resistência do loop. O valor da corrente definirá o estado deste. loop aberto: 0 < IL < 5 mA loop fechado: IL > 15 mA para 5 mA < IL < 15 mA, o enlace pode ser identificado como aberto ou fechado loop aberto - fone no gancho loop fechado - fone fora do gancho

6. Retomada do tom de discar • A central deve ser capaz de aceitar uma nova programação durante a chamada, isto é feito mediante a retomada do tom de discar, da seguinte forma: • O loop é aberto durante um tempo T, se este tempo for: T < 140 ms, não reconhece 220 ms < T < 320 ms, reconhece T > 500 ms, não reconhece Valores intermediários podem ou não ser reconhecidos

7. Retomada do tom de discar • Como a obtenção de tal faixa é muito difícil manualmente (no gancho do monofone), normalmente esta função é feita através da tecla R - FLASH. • Como normalmente após a retomada do tom de discar a central espera tons multifrequenciais, esta tecla esta presente, em geral, em telefones que operam com DTMF

8. Telefone Público • Terminal de assinante que pode originar chamadas mediante tarifação no próprio aparelho, ou no assinante chamado. • Pode ser: • TP regional; • TP DDD; • TP Comunitário; • TP Semi-público.

9. Telefone Público Regional e DDD • Telefone público com restrição para tráfego originado por categoria. Telefone Público Comunitário • Telefone público com capacidade para receber chamadas.

10. Telefone Semi-Público • Telefone público com possibilidade de se comportar como terminal comum, através de uma chave. • A condição do terminal se comum ou público é informada à central através de um pulso de 50 ms, como mostrado abaixo: T1 = 600 ms +48 V T2 = 50 +/- 5 ms Tensão (v) Tempo (s) Dígitos sem corrente.: TP com corrente: Comum -48 V T1 T2

11. Tarifação de Telefone Público • Como a tarifação deve ser feita pela central, e deve atuar na terminal (TP), esta informação é considerada como parte da sinalização de linha. • A tarifação pode ser feita de duas formas: • Dupla inversão • Pulso de coleta de 12 kHz

12. Tarifação por Inversão de Polaridade • A alimentação (polaridade) dos fios a e b é invertida como mostrado abaixo: Tensão (v) Tr Tf Tr = Tf = 30 a 96 ms +48 V Tempo (s) -48 V 2ª Coleta 1ª Coleta - Atendimento

13. Tarifação por Pulso de 12 kHz • É injetada na linha do TP (fios a e b) um pulso de 12 kHz com as seguintes características: • freqüência do sinal: 12 kHz +/- 1%; • duração do pulso: 150 +/- 50 ms • duração mínima entre pulsos: 500 ms; • nível do sinal: 3200 mVrms +/- 5%.

14. Sinalização de Registro - Acústica • Corrente de Toque (CT). É o sinal enviado para o aparelho telefônico do assinante chamado, indicando que há uma chamada dirigida ao mesmo. A rigor a corrente de chamada poderia ser vista como uma sinalização de linha, pois define a acupação e não uma tomada de decisão.

15. T1 T1 T2 T2 T1 • A freqüência utilizada é de 25 Hz +/- 10% • A cadência é de: período de toque: 1 s +/- 10 % período de silêncio: 4 s +/- 10% • T1 = 1000 +/- 100 ms • T2 = 4000 +/- 400 ms

16. O primeiro período de toque deve ser iniciado tão logo seja dado o comando é tolerado um atraso de 100 ms • A duração do primeiro toque deve ser no mínimo 100 ms • A duração do primeiro período de silêncio deve ser menor que 4400 ms. • A corrente de toque deve ser interrompida tão logo ocorra o atendimento, é tolerado 300 ms de atraso.

17. A tensão deve ser de 80 +/- 10 Vrms em aberto, sobreposto ao -48 V da alimentação • A tensão a ser medida sobre uma carga de 6,8 mF + 250 W, alimentada a partir de um terminal telefônico da central CPA, através de uma linha artificial de 5 km (0,4 mm, 280 W/km, 50 nF/km) deve ser no mínimo 25 Vrms.

18. Sinalização de Registro - Acústica Os valores recomendados pelo ITU-T para sinalização acústica estão mostrados nos gráficos a seguir :

19. Sinalização de Registro - Acústica

20. Sinalização de Registro - Acústica • Tom de discar (TD). É o sinal enviado para o aparelho telefônico do assinante chamador, após a ocupação do circuito de linha associado, para que sejam enviados os dígitos ou para programação de serviço suplementar. • A freqüência utilizada é de 425 Hz +/- 25 Hz • A emissão do tom de discar deve ser contínuo

21. Sinalização de Registro - Acústica • Tom de Controle de Chamada (TCC). É o sinal enviado para o aparelho telefônico do assinante chamador, pela central de destino, indicando que a cadeia de comutação foi estabelecida e o terminal chamado está livre. Este sinal se assemelha à corrente de toque (CT), porém não tem relação de hardware com este.

22. T1 T1 T2 T2 T1 • A freqüência utilizada é de 425 Hz +/- 25 Hz • A cadência é de: período de tom: 1 s +/- 10 % período de silêncio: 4 s +/- 10% • T1 = 1000 +/- 100 ms • T2 = 4000 +/- 400 ms

23. O primeiro período de toque deve ser iniciado tão logo seja dado o comando é tolerado um atraso de 100 ms • A duração do primeiro toque deve ser no mínimo 100 ms • A duração do primeiro período de silêncio deve ser menor que 4400 ms.

24. Sinalização de Registro - Acústica • Tom de Ocupado (TO). É o sinal enviado para o aparelho telefônico do assinante chamador, indicando que o terminal chamado está na condição de ocupado. Este sinal deve ser enviado diretamente pelo circuito de linha do assinante ou a partir de um equipamento centralizado via rede de comutação (com supervisão de tempo).

25. O sinal deve ser enviado diretamente pelo circuito de linha nas seguintes condições: • quando o assinante chamado estiver na condição de ocupado; • quando houver congestionamento; • quando houver término de temporização em algum ponto da cadeia; • quando não forem obedecidas as regras de discagem; • quando o terminal que retém a chamada desligar.

26. A freqüência utilizada é de 425 Hz +/- 25 Hz • A cadência é de: período de tom: 250 ms +/- 10 % período de silêncio: 250 ms +/- 10 % T1 T2 T1 T2 T1 • T1 = 250 +/- 25 ms • T2 = 250 +/- 25 ms

27. Sinalização de Registro - Acústica • Tom de Número Inacessível (TNI). É o sinal enviado para o aparelho telefônico do assinante chamador, indicando que a chamada não pode ser completada ou ter prosseguimento. Este sinal deve ser enviado em centrais que não disponham de serviço de interceptação ou máquinas anunciadoras

28. O sinal deve ser enviado nas seguintes condições: • quando o número chamado for inexistente; • quando o número do assinante chamado for mudado; • quando for discado o prefixo nacional seguido de um número nacional não acessível à área de origem do assinante chamador; • quando o acesso ao número discado for negado, por categoria ou discriminação do chamador; • quando o código local, regional ou nacional discado for inexistente; Admite-se a utilização de TO para centrais analógicas.

29. A freqüência utilizada é de 425 Hz +/- 25 Hz • A cadência é de: período de tom: 250-750 ms +/- 10 % (alter.) período de silêncio: 250 ms +/- 10 % T2 T1 T2 T3 • T1 = 250 +/- 25 ms • T2 = 250 +/- 25 ms • T3 = 750 +/- 25 ms

30. Sinalização de Registro - Acústica • Tom de Aviso de Chamada em Espera (TCE). É o sinal enviado por uma central CPA aos terminais envolvidos em uma conversação ou, preferencialmente, apenas ao terminal chamado, que dispõe do serviço “chamada em espera”, indicando a existência de uma outra chamada.

31. A freqüência utilizada é de 425 Hz +/- 25 Hz • A cadência é de: período de tom: 60 ms +/- 10 % período de silêncio: 250 ms +/- 10 % alternando com 5 s +/- 10 % T1 T2 T1 T3 • T1 = 60 +/- 6 ms • T2 = 250 +/- 25 ms • T3 = 5000 +/- 500 ms

32. Sinalização de Registro - Acústica • Tom de Aviso de Programação (TPA). É o sinal enviado por uma central CPA ao terminal chamador, em substituição ao Tom de Discar (TD), informando-lhe, adicionalmente, que está inibido por programação o recebimento de tráfego terminado.

33. A freqüência utilizada é de 425 Hz +/- 25 Hz • A cadência é de: período de tom: 125 ms +/- 10 % período de silêncio: 125 ms +/- 10 % T1 T2 T1 T2 T1 • T1 = 125 +/- 12,5 ms • T2 = 125 +/- 12,5 ms

34. Sinalização de Registro - Acústica • Tom de Advertência de Telefone Público (TATP) É o sinal enviado por um telefone público , indicando o fim de um período de taxação e a necessidade de suplementação de novos créditos para evitar o desligamento da chamada.

35. O sinal deve ser gerado pelo próprio telefone e consistir de: • freqüência de 800 +/- 120 Hz; • forma de onda retangular; • fator 2:1; • duração 450 +/- 150 ms; • nível 200 +/- 40 mVpp; • Chaveado por uma onda quadrada de 10 +/- 2 Hz

36. Níveis dos sinais acústicos

37. Os sinais TO,TD, TCC, TNI, TCE, TAP são senoidais com distorção máxima de 5 % • O isolamento entre os sinais deve ser maior do que 67 dB, medidos na saída dos terminais de linha do assinante, no DG. • Práticas 210-110-704 e 220-250-701

38. Sinalização de Registro - Decádica • As centrais devem estar preparadas para receber as cifras do assinante chamado por abertura e fechamento do loop, tantas vezes quanto for o número discado. loop fechado 3 loop aberto t1 t2 1 2 3

39. 3 3 2 pausa interdigital • t1 = 58 a 77 ms • t2 = 28 a 40 ms • pausa interdigital = 700 a 1300 ms • Especificado para o aparelho telefônico

40. O reconhecimento da pausa interdigital: • t > 200 ms - reconhece • t < 140 ms - não pode reconhecer • outros - pode ou não reconhecer. • O reconhecimento dos dígitos: • 17 ms < t < 140 ms - reconhece • t < 8 ms - não pode reconhecer • outros - pode ou não reconhecer. • vale para t1 e t2. • Valores Especificados para a Central

41. Sinalização de Registro - Multifrequencial • As centrais devem estar preparadas para receber as cifras do assinante chamado por um par de freqüências, cada par de uma combinação de 4 freqüências baixas e 4 freqüências altas corresponde a um número ou símbolo.

42. Características Técnicas • As freqüências baixas são: • 697, 770, 852 e 941 Hz • As freqüências altas são: • 1209, 1336, 1477 e 1633 Hz • A Tolerância nos valores é de: • +/- 1,5 % + 2 Hz - opera • +/- 3,5 % - não opera • indefinido entre os valores acima.

43. Programa de Sinalização • A freqüência de 1633 Hz é considerada reserva

44. Níveis do grupo baixo e alto: • Opera para -25 dBm a - 3 dBm • Não opera para valores menor que - 50 dBm • Valores intermediários pode ou não operar • Duração do sinal: • Aceita o dígito para sinal > 50 ms • Pausa entre sinais válida > 50 ms • Não aceita dígito nem pausa < 10 ms • Valores intermediários - Indefinidos

45. Velocidade de sinalização: • Mínimo 120 ms / dígito • Diferença entre níveis de potência: • NFb < NFa : < 4 dB • NFa < NFb : < 6 dB • NFa - Nível de potência das freq. Altas • NFb - Nível de potência das freq. Baixas
