เขียนแบบระบบไฟฟ้าเบื้องต้น

1. เขียนแบบระบบไฟฟ้าเบื้องต้นเขียนแบบระบบไฟฟ้าเบื้องต้น โดย ผศ. ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

2. โครงร่าง • มาตรฐานการออกแบบ • โครงสร้างของระบบไฟฟ้า • ระบบไฟฟ้าสำหรับโรงงานและอาคารขนาดใหญ่ • ตัวอย่างแบบทางไฟฟ้า ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

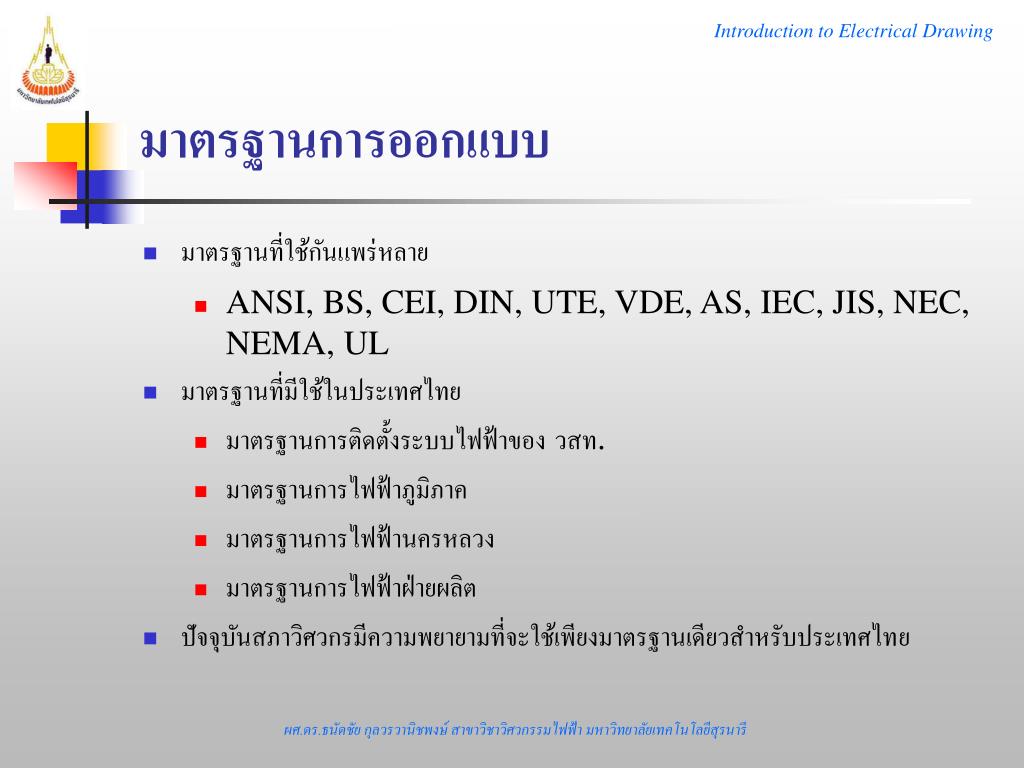

3. มาตรฐานการออกแบบ • มาตรฐานที่ใช้กันแพร่หลาย • ANSI, BS, CEI, DIN, UTE, VDE, AS, IEC, JIS, NEC, NEMA, UL • มาตรฐานที่มีใช้ในประเทศไทย • มาตรฐานการติดตั้งระบบไฟฟ้าของ วสท. • มาตรฐานการไฟฟ้าภูมิภาค • มาตรฐานการไฟฟ้านครหลวง • มาตรฐานการไฟฟ้าฝ่ายผลิต • ปัจจุบันสภาวิศวกรมีความพยายามที่จะใช้เพียงมาตรฐานเดียวสำหรับประเทศไทย ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

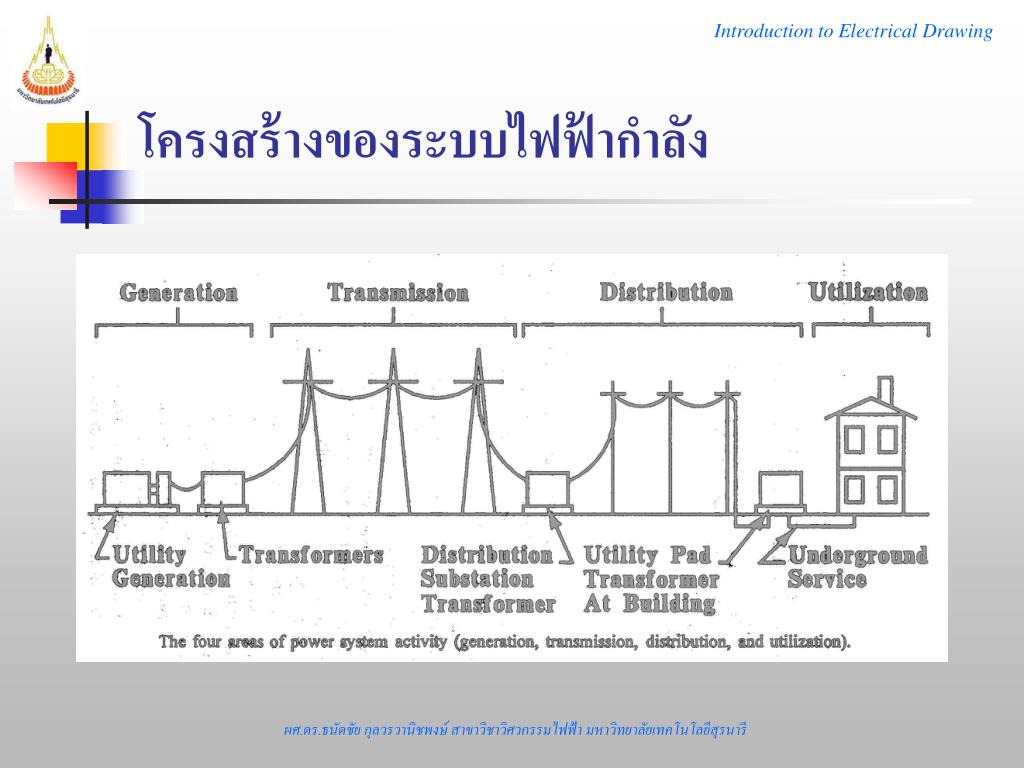

4. โครงสร้างของระบบไฟฟ้ากำลังโครงสร้างของระบบไฟฟ้ากำลัง ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

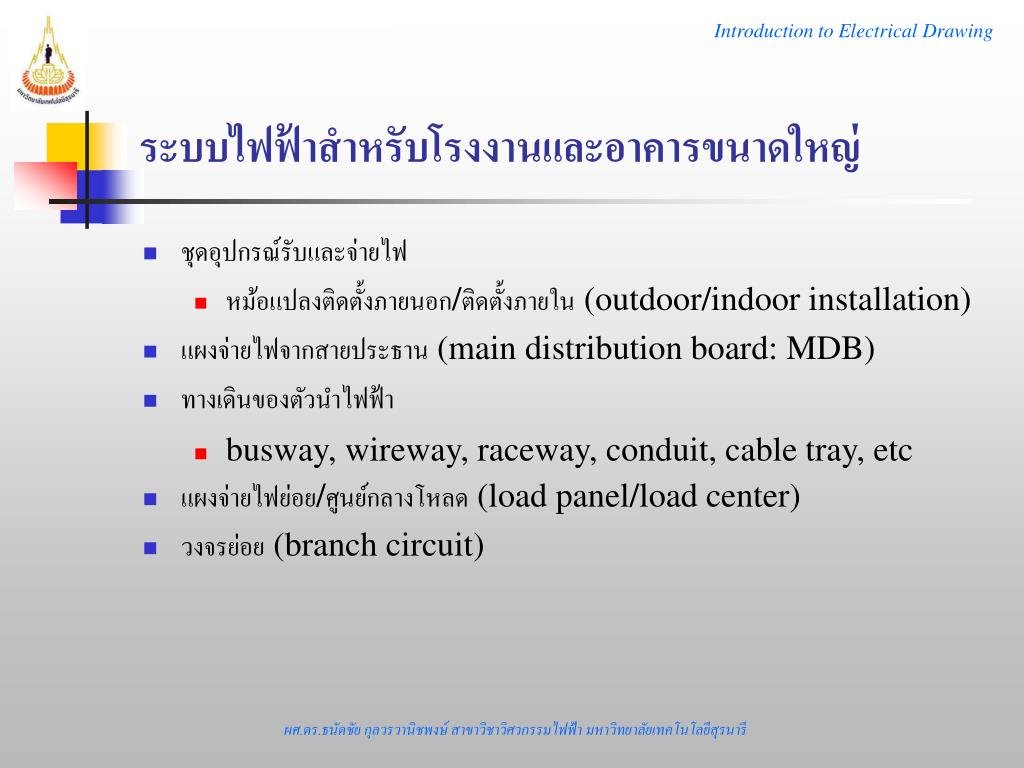

5. ระบบไฟฟ้าสำหรับโรงงานและอาคารขนาดใหญ่ระบบไฟฟ้าสำหรับโรงงานและอาคารขนาดใหญ่ • ชุดอุปกรณ์รับและจ่ายไฟ • หม้อแปลงติดตั้งภายนอก/ติดตั้งภายใน (outdoor/indoor installation) • แผงจ่ายไฟจากสายประธาน (main distribution board: MDB) • ทางเดินของตัวนำไฟฟ้า • busway, wireway, raceway, conduit, cable tray, etc • แผงจ่ายไฟย่อย/ศูนย์กลางโหลด (load panel/load center) • วงจรย่อย (branch circuit) ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

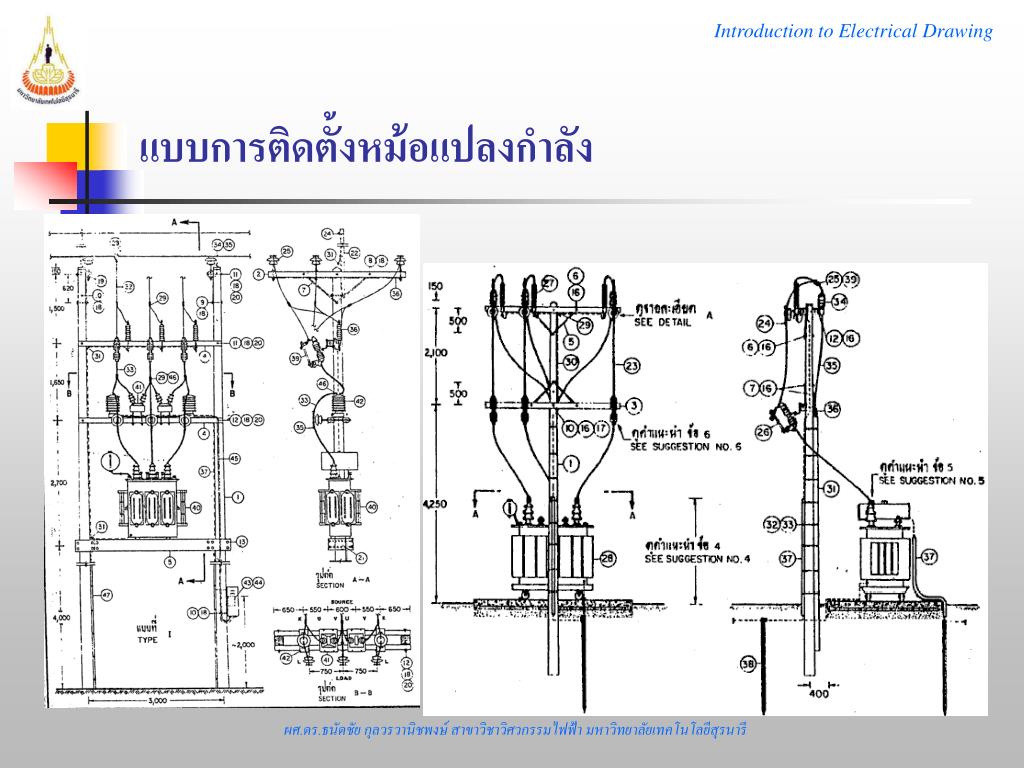

6. แบบการติดตั้งหม้อแปลงกำลังแบบการติดตั้งหม้อแปลงกำลัง ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

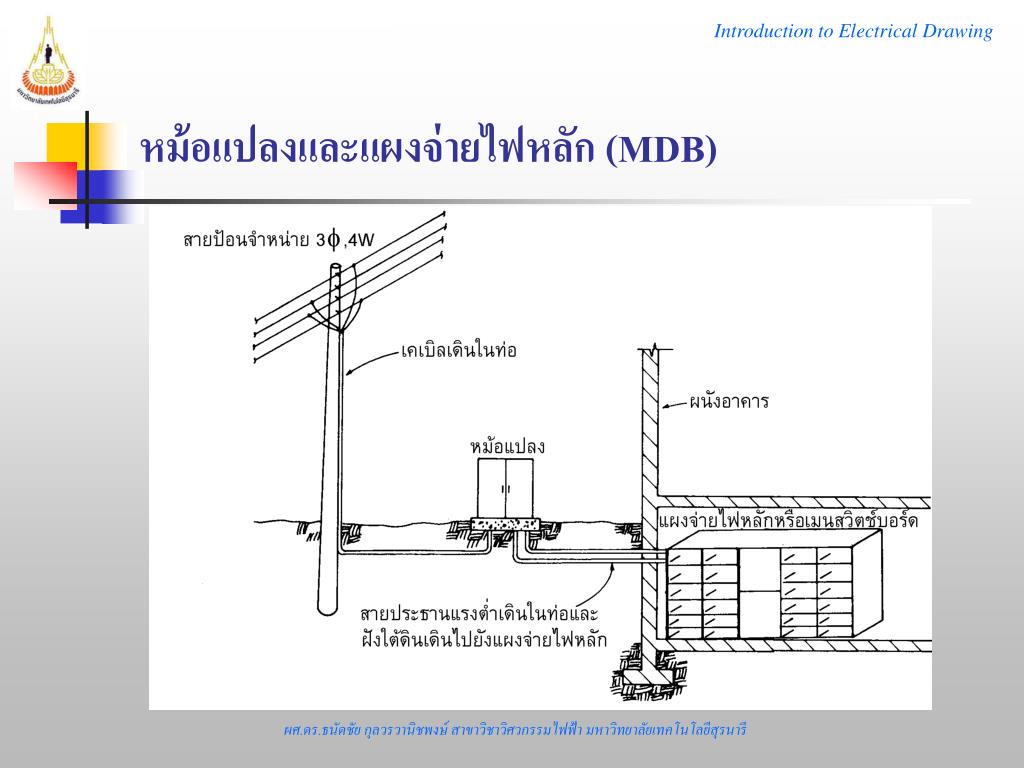

7. หม้อแปลงและแผงจ่ายไฟหลัก (MDB) ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

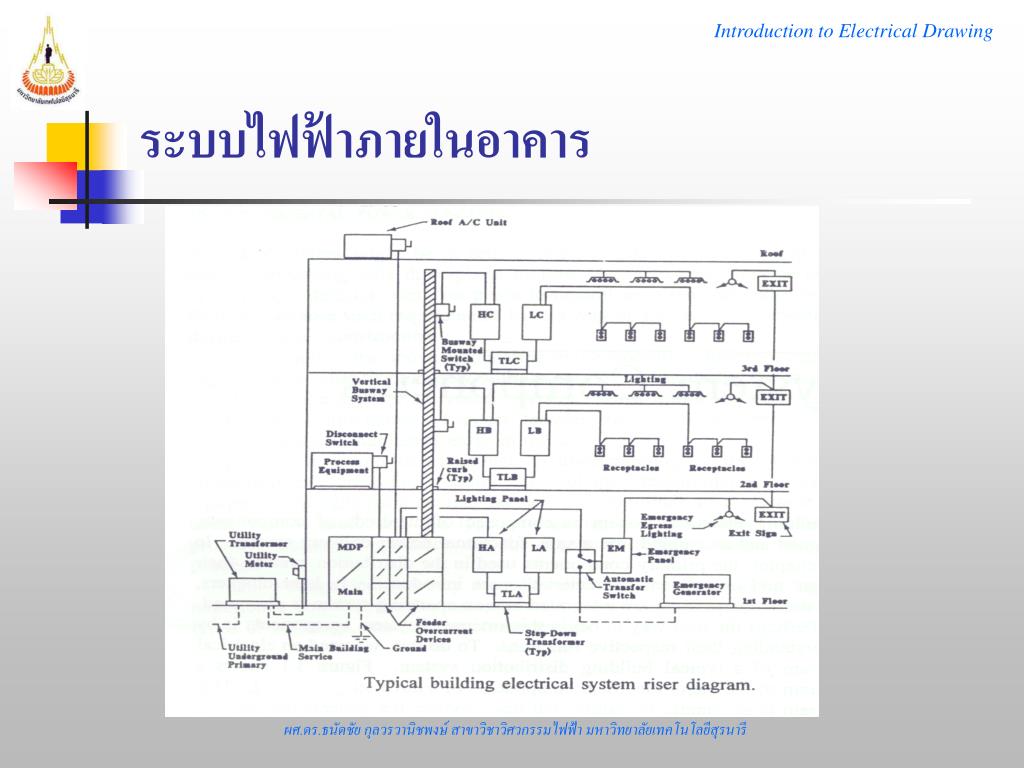

8. ระบบไฟฟ้าภายในอาคาร ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

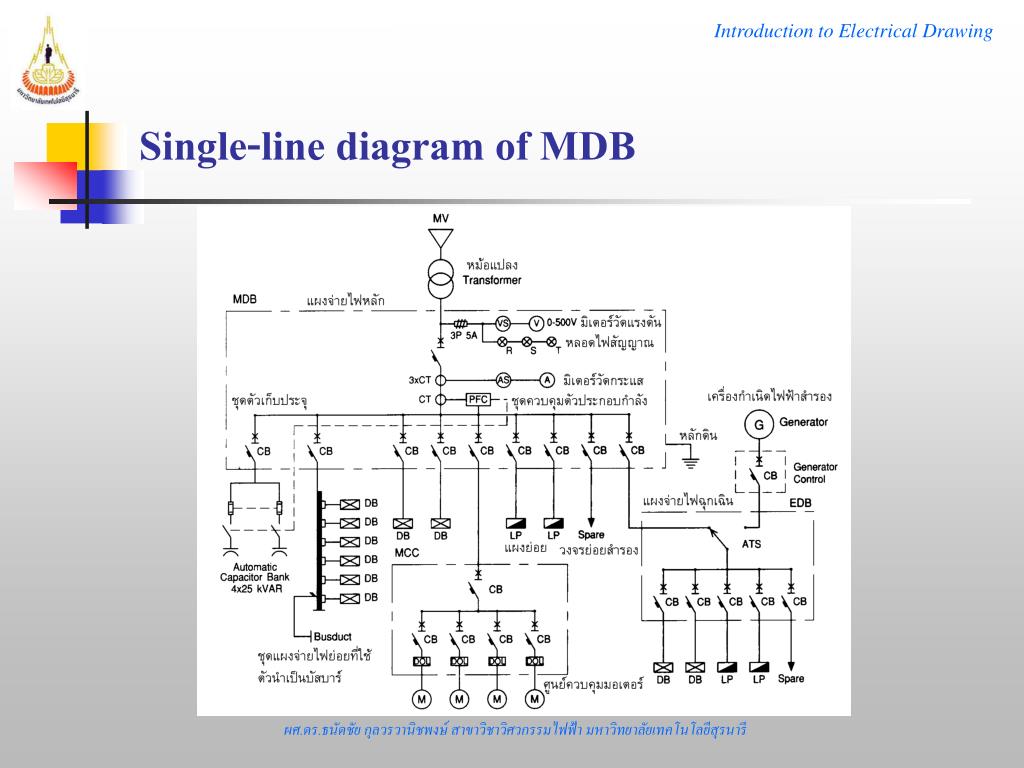

9. Single-line diagram of MDB ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

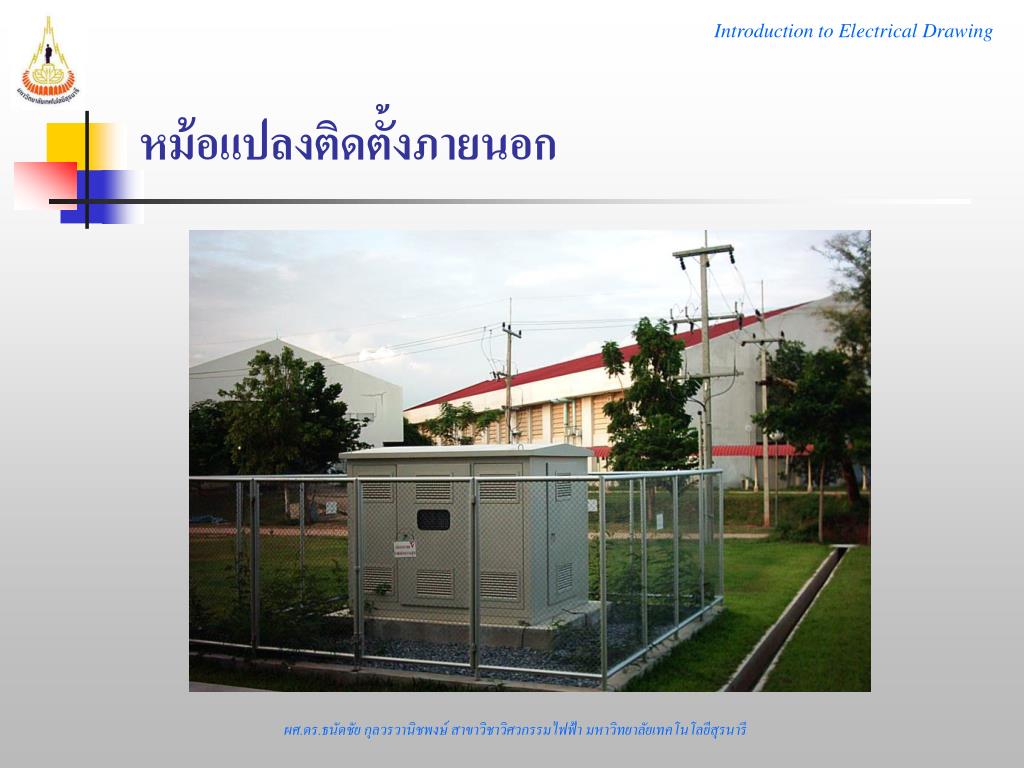

10. หม้อแปลงติดตั้งภายนอกหม้อแปลงติดตั้งภายนอก ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

11. แผงจ่ายไฟหลัก ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

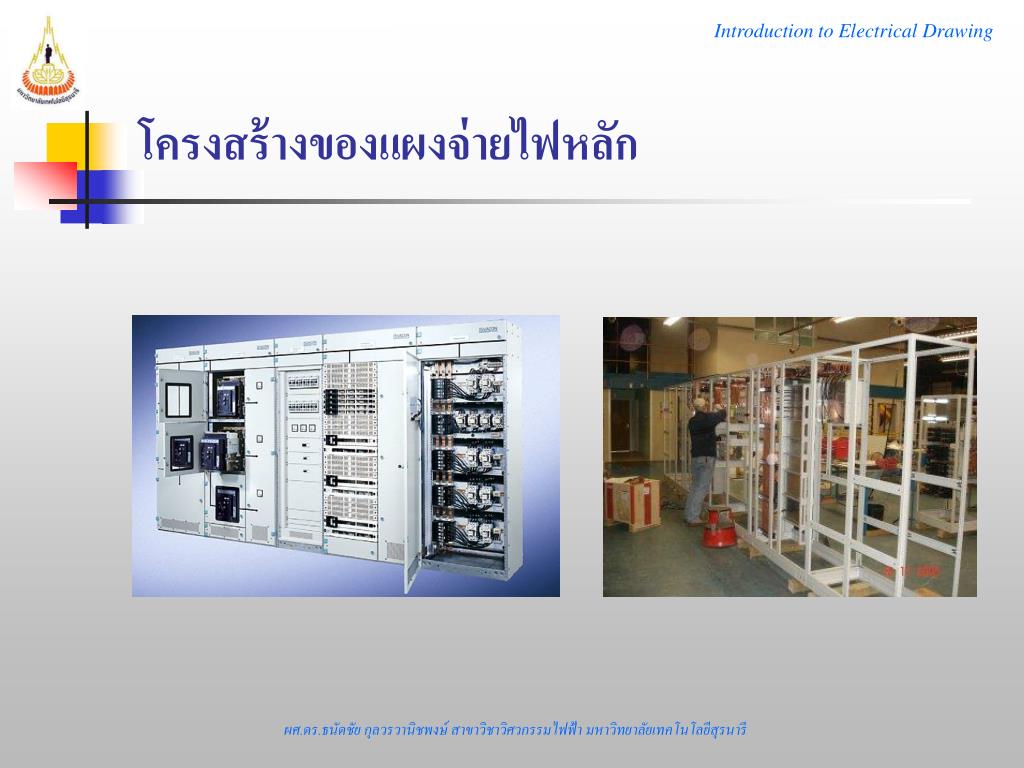

12. โครงสร้างของแผงจ่ายไฟหลักโครงสร้างของแผงจ่ายไฟหลัก ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

13. บัสบาร์ ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

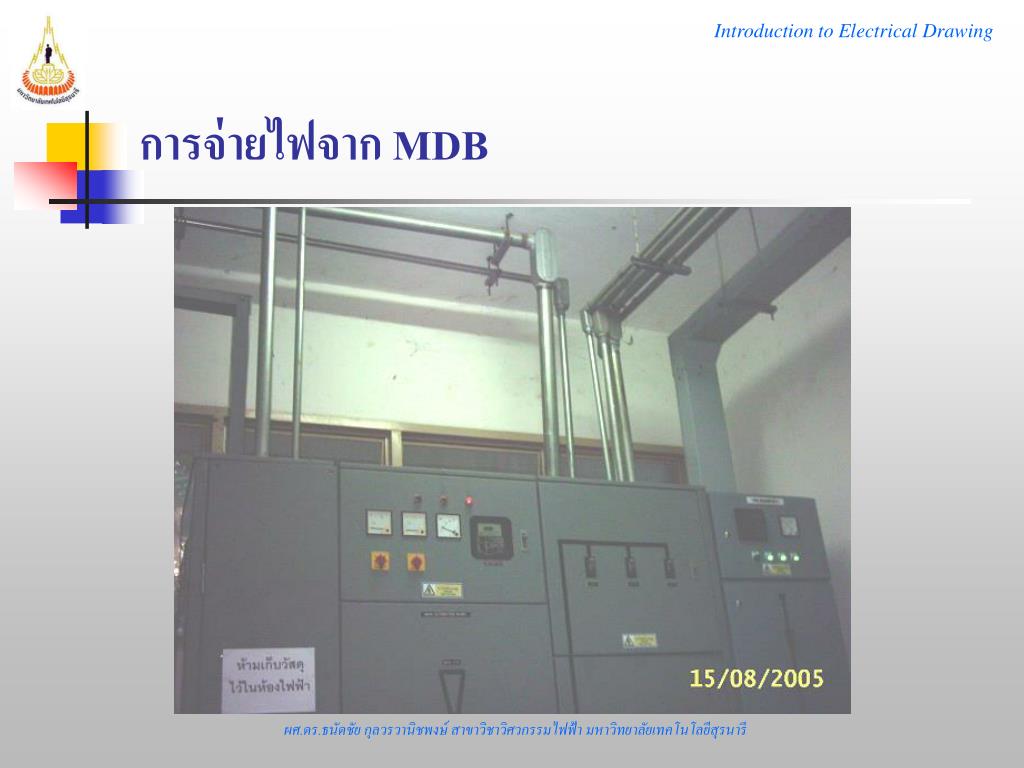

14. การจ่ายไฟจาก MDB ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

15. ทางเดินของตัวนำไฟฟ้า ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

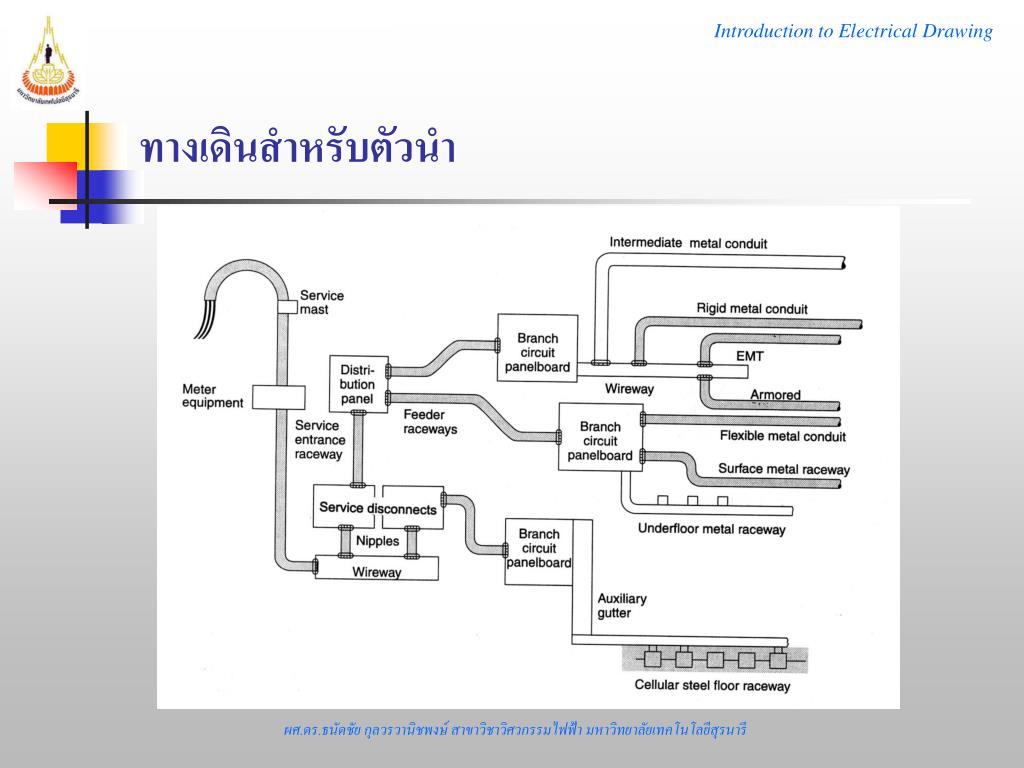

16. ทางเดินสำหรับตัวนำ ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

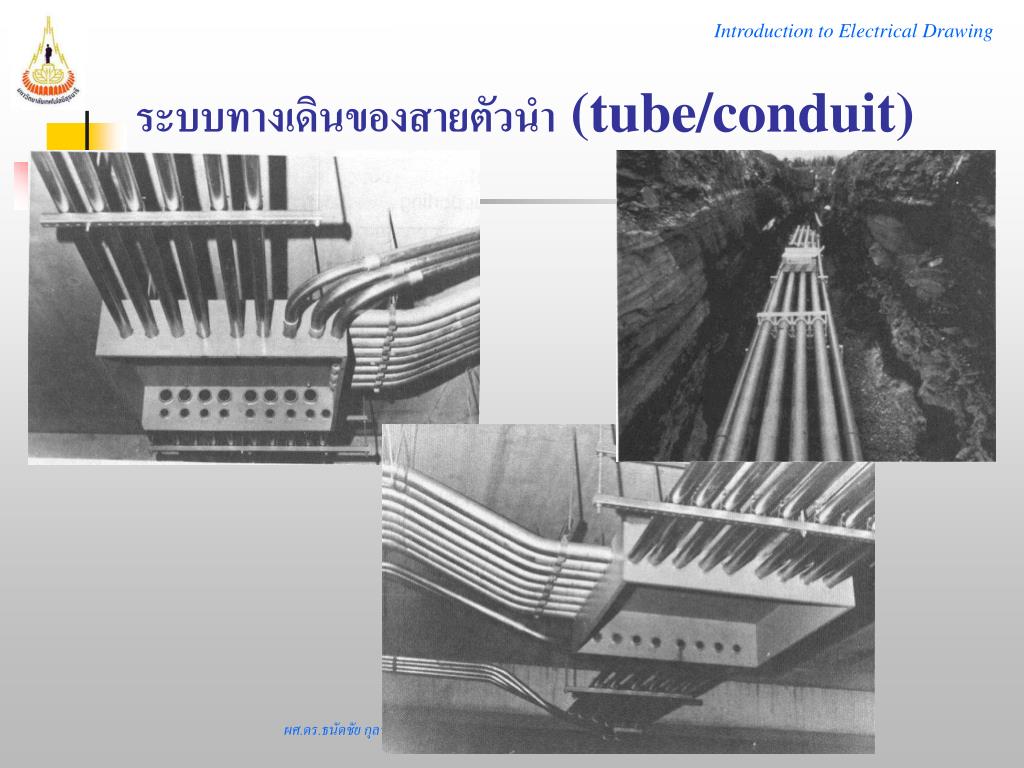

17. ระบบทางเดินของสายตัวนำ (tube/conduit) ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

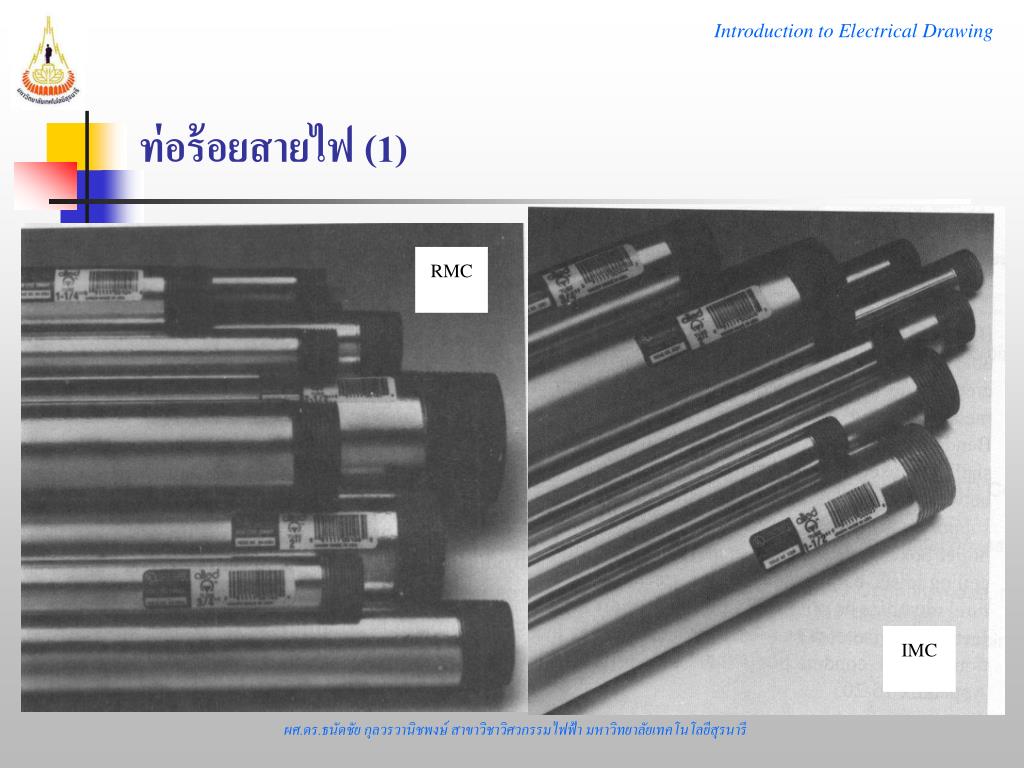

18. ท่อร้อยสายไฟ (1) RMC IMC ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

19. ท่อร้อยสายไฟ (2) ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

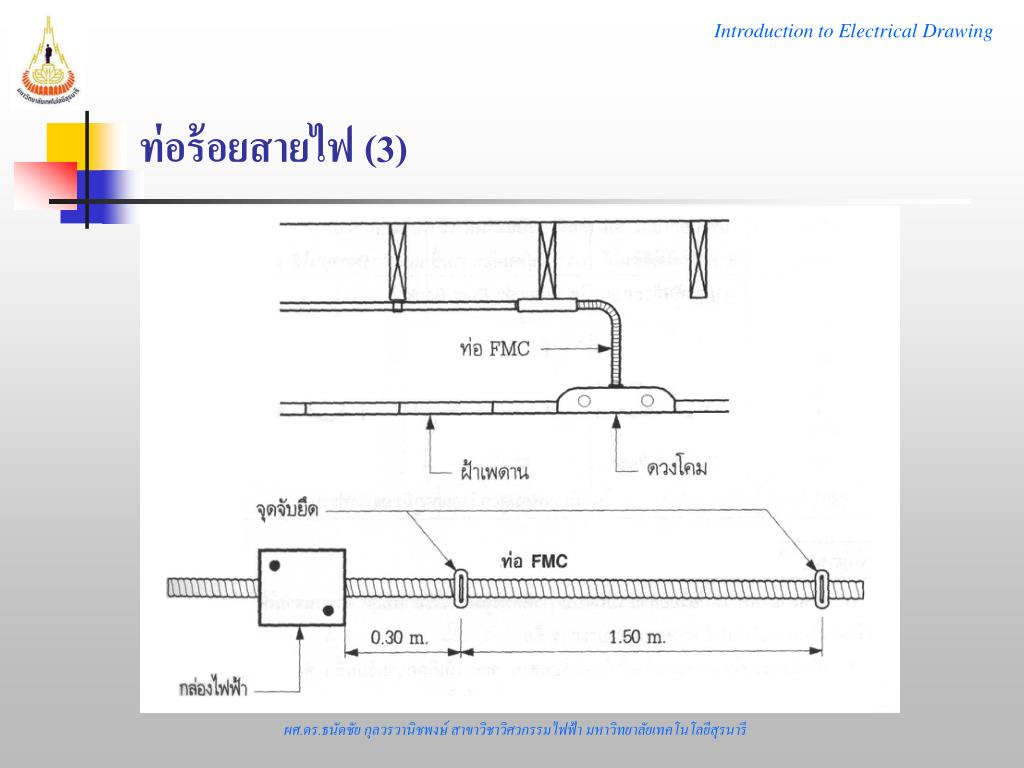

20. ท่อร้อยสายไฟ (3) ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

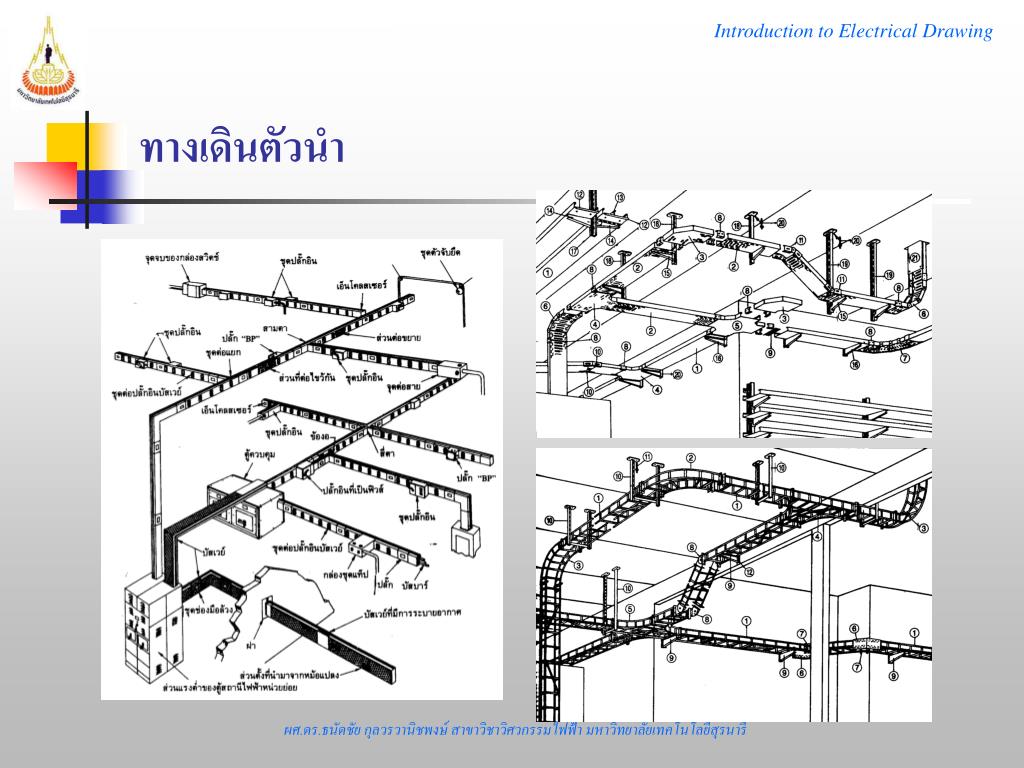

21. ทางเดินตัวนำ ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

22. ศูนย์กลางโหลด (load center/load panel: LC/LP) ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

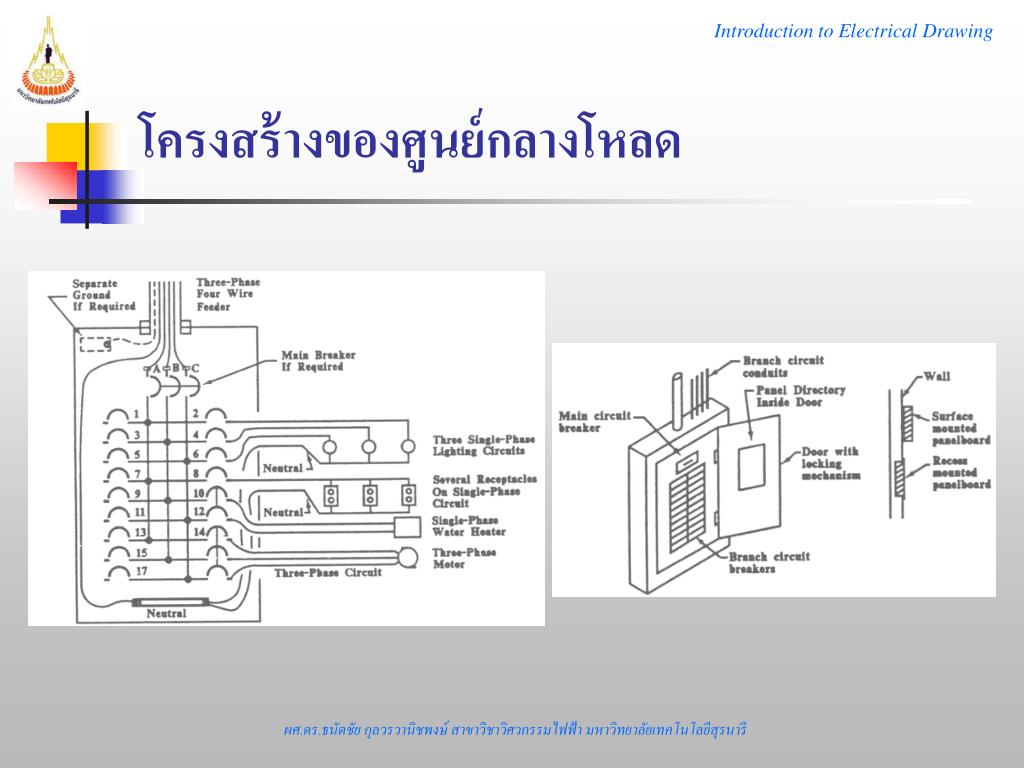

23. โครงสร้างของศูนย์กลางโหลดโครงสร้างของศูนย์กลางโหลด ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

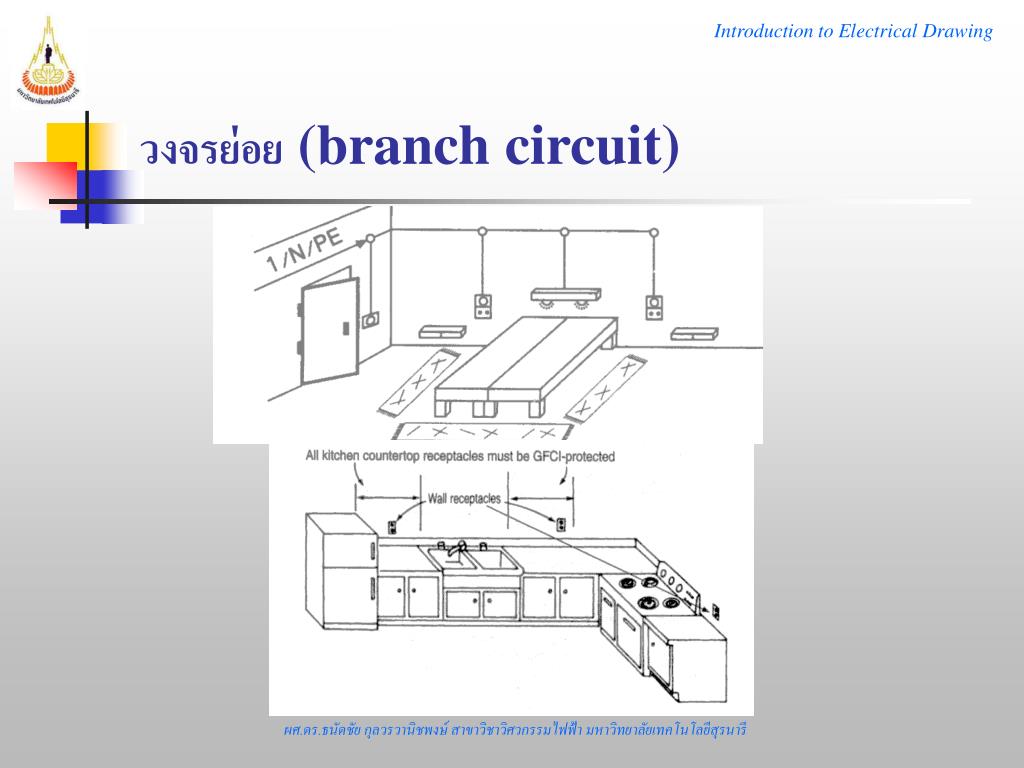

24. วงจรย่อย (branch circuit) ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

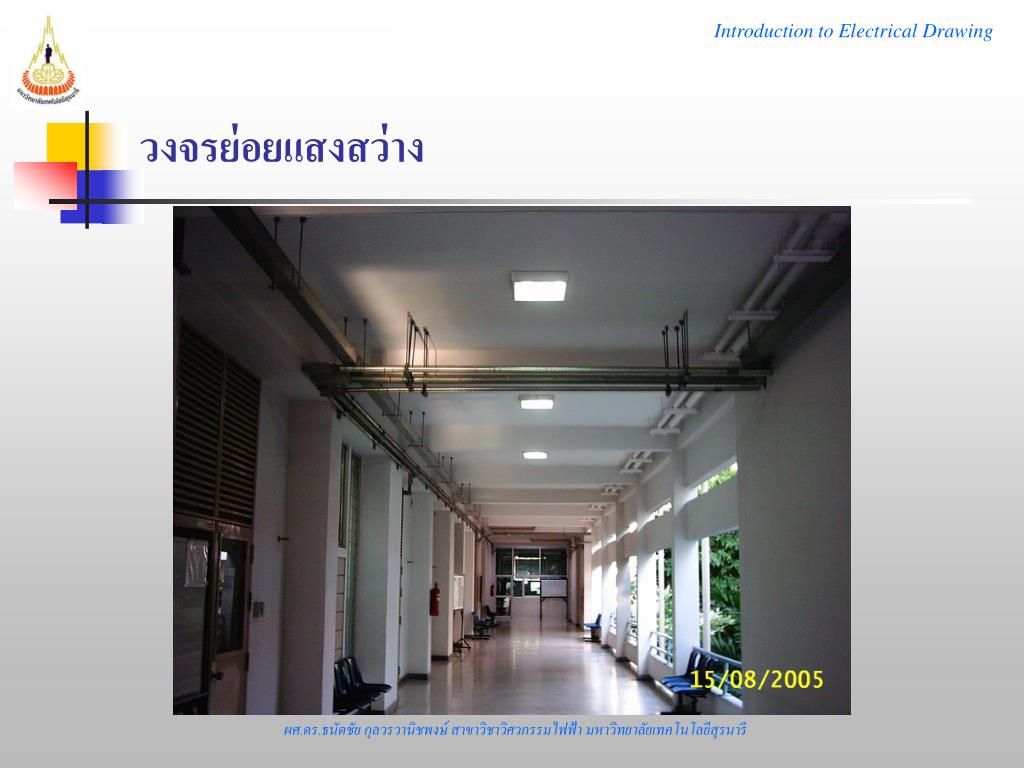

25. วงจรย่อยแสงสว่าง ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

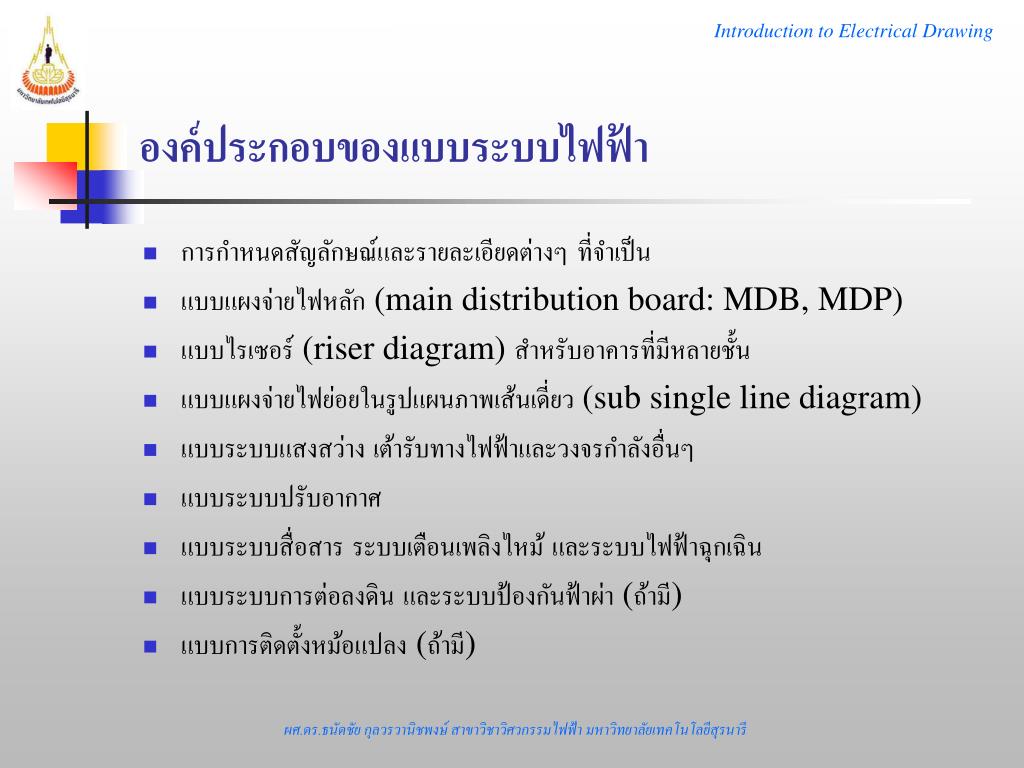

26. องค์ประกอบของแบบระบบไฟฟ้าองค์ประกอบของแบบระบบไฟฟ้า • การกำหนดสัญลักษณ์และรายละเอียดต่างๆ ที่จำเป็น • แบบแผงจ่ายไฟหลัก (main distribution board: MDB, MDP) • แบบไรเซอร์ (riser diagram) สำหรับอาคารที่มีหลายชั้น • แบบแผงจ่ายไฟย่อยในรูปแผนภาพเส้นเดี่ยว (sub single line diagram) • แบบระบบแสงสว่าง เต้ารับทางไฟฟ้าและวงจรกำลังอื่นๆ • แบบระบบปรับอากาศ • แบบระบบสื่อสารระบบเตือนเพลิงไหม้ และระบบไฟฟ้าฉุกเฉิน • แบบระบบการต่อลงดิน และระบบป้องกันฟ้าผ่า (ถ้ามี) • แบบการติดตั้งหม้อแปลง (ถ้ามี) ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

27. MDB single line diagram ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

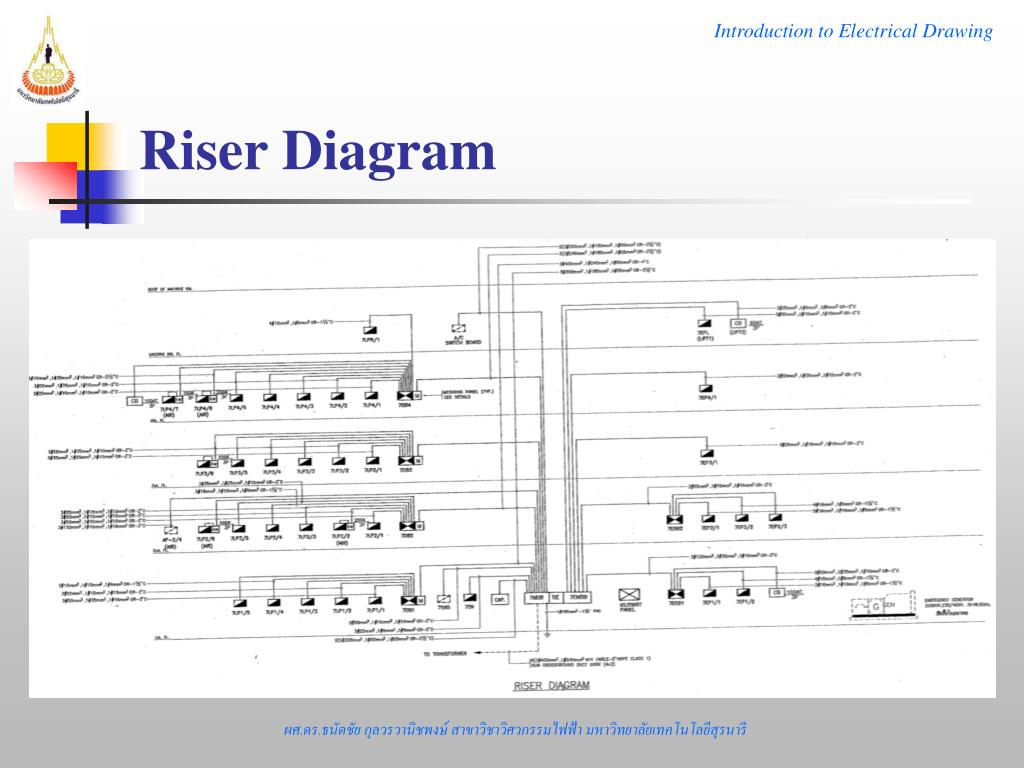

28. Riser Diagram ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

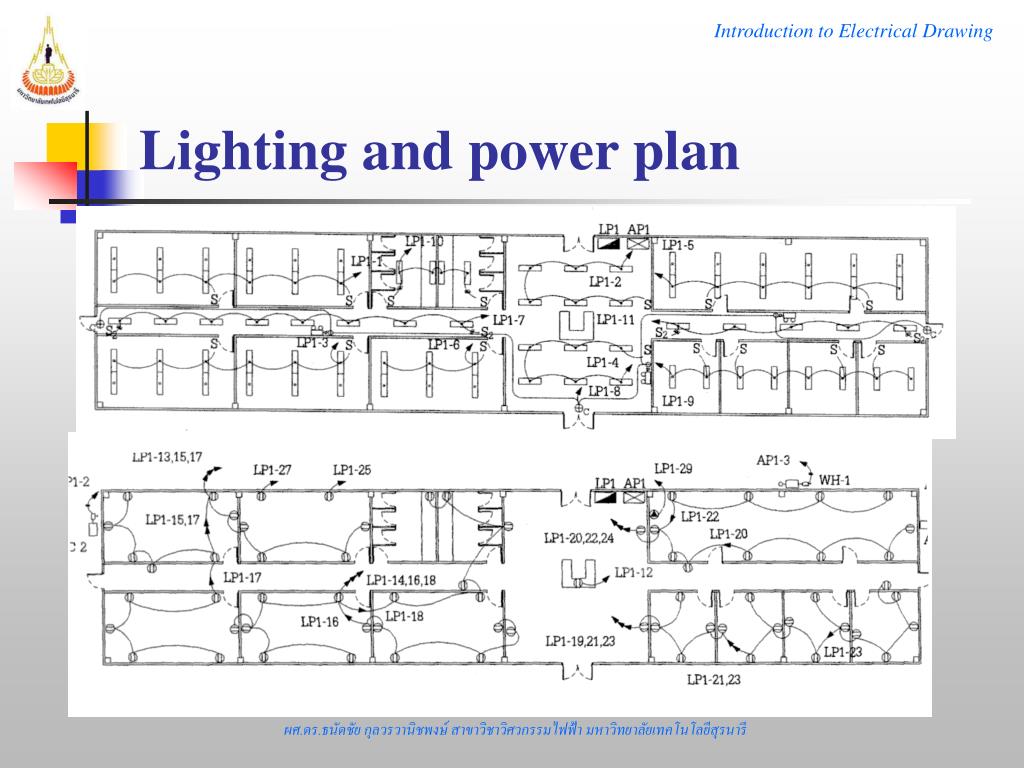

29. Lighting and power plan ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

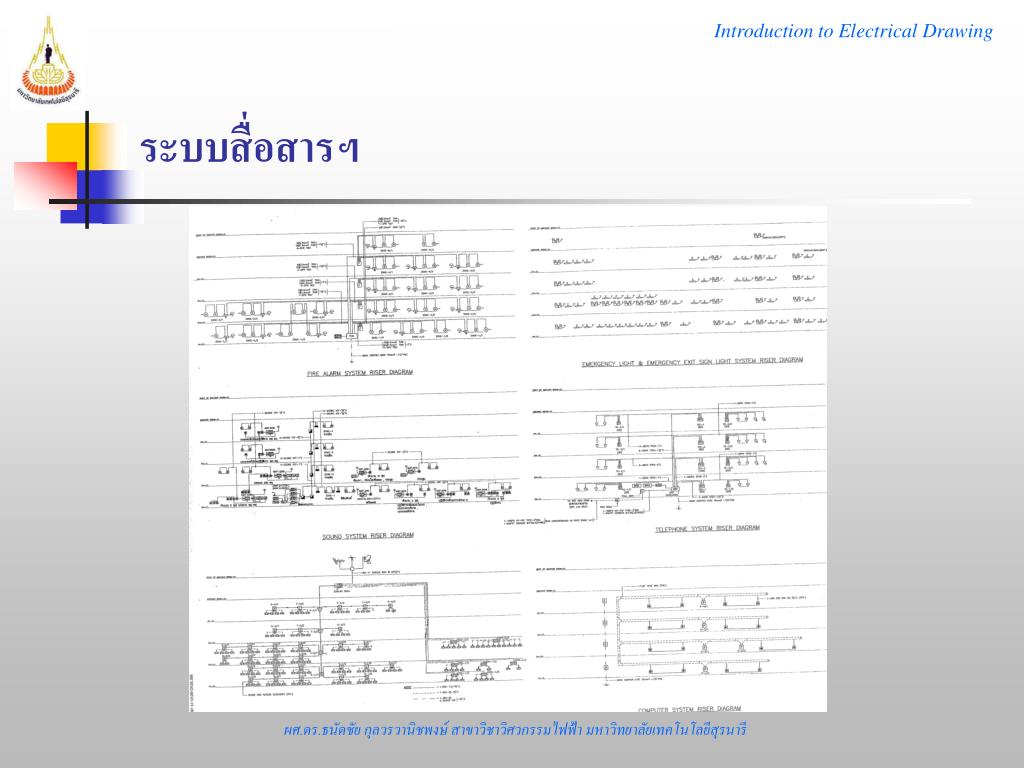

30. ระบบสื่อสารฯ ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

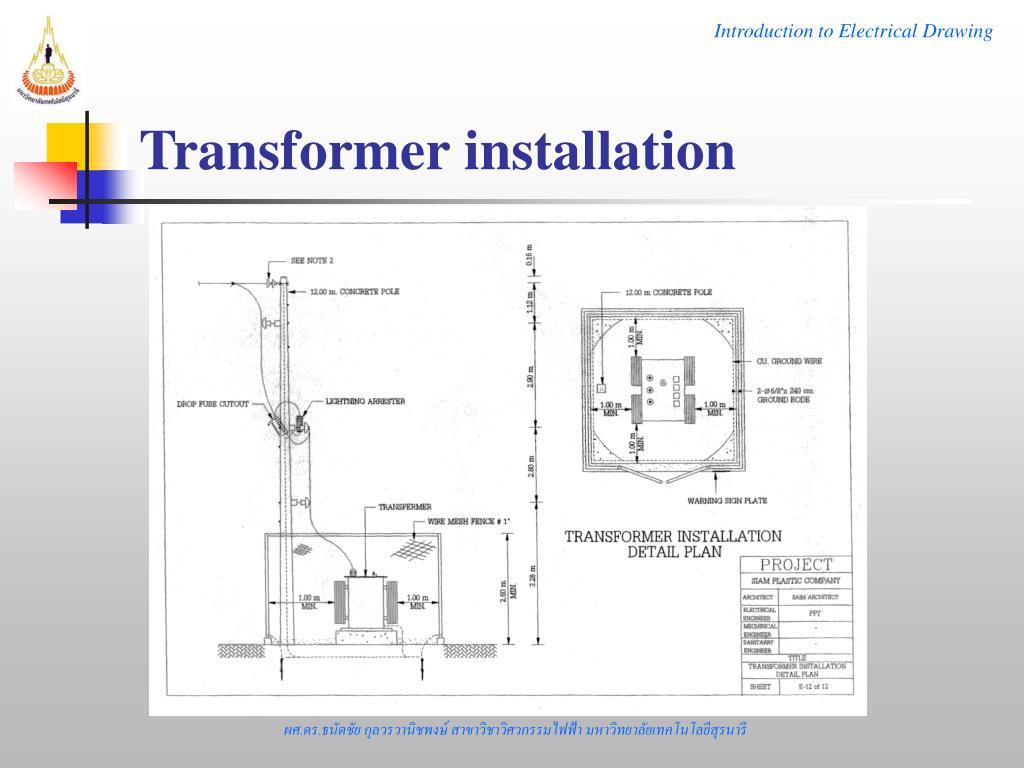

31. Transformer installation ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

32. Grounding System ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

33. ระบบล่อฟ้า (1) ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

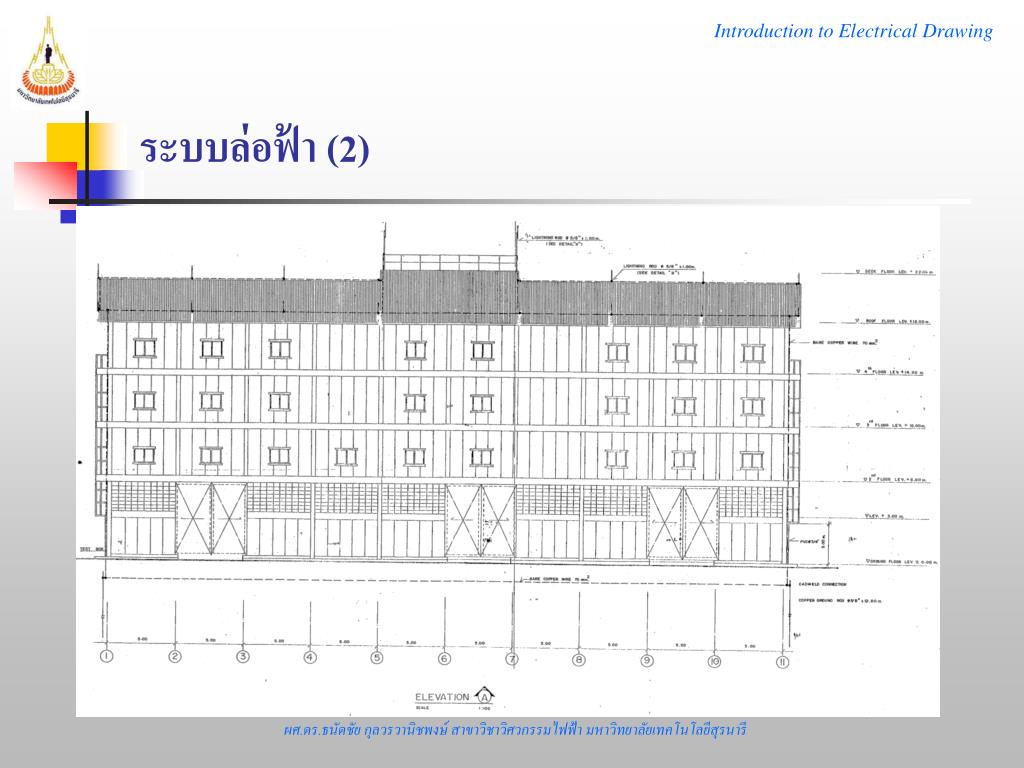

34. ระบบล่อฟ้า (2) ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

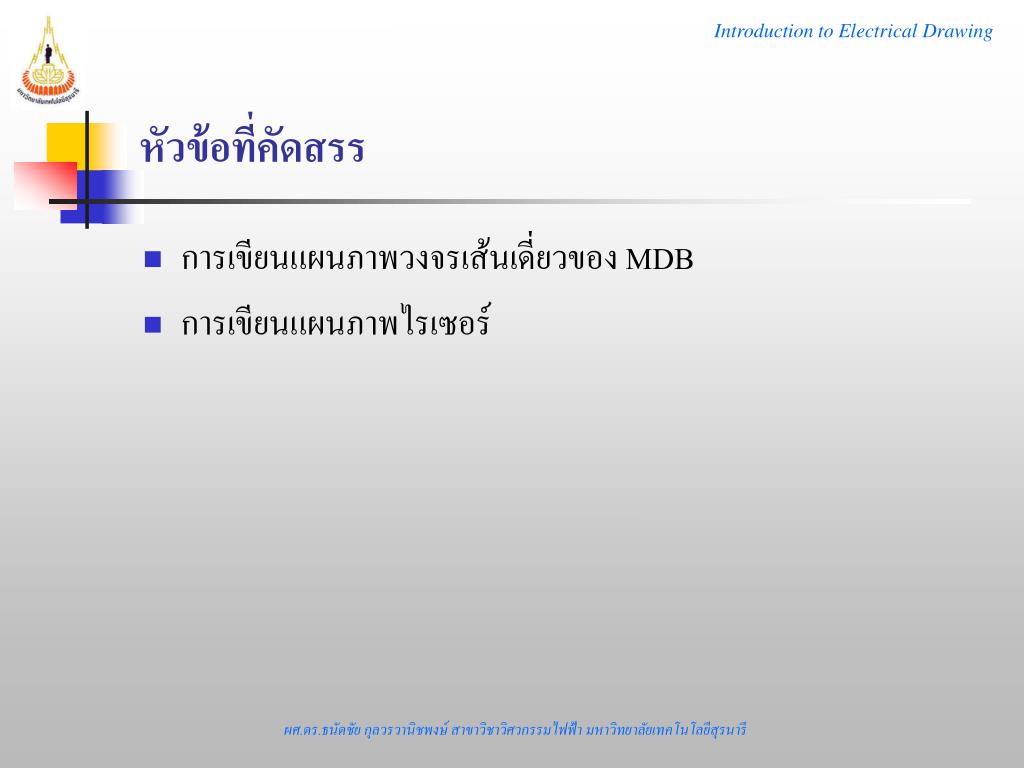

35. หัวข้อที่คัดสรร • การเขียนแผนภาพวงจรเส้นเดี่ยวของ MDB • การเขียนแผนภาพไรเซอร์ ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

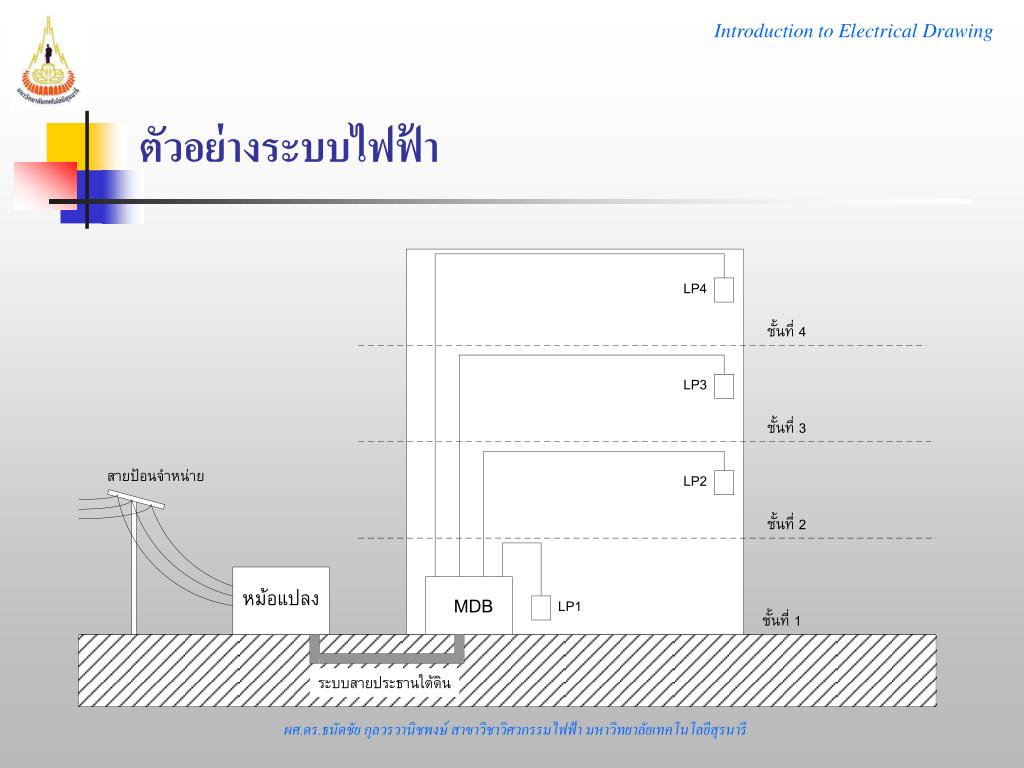

36. ตัวอย่างระบบไฟฟ้า ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

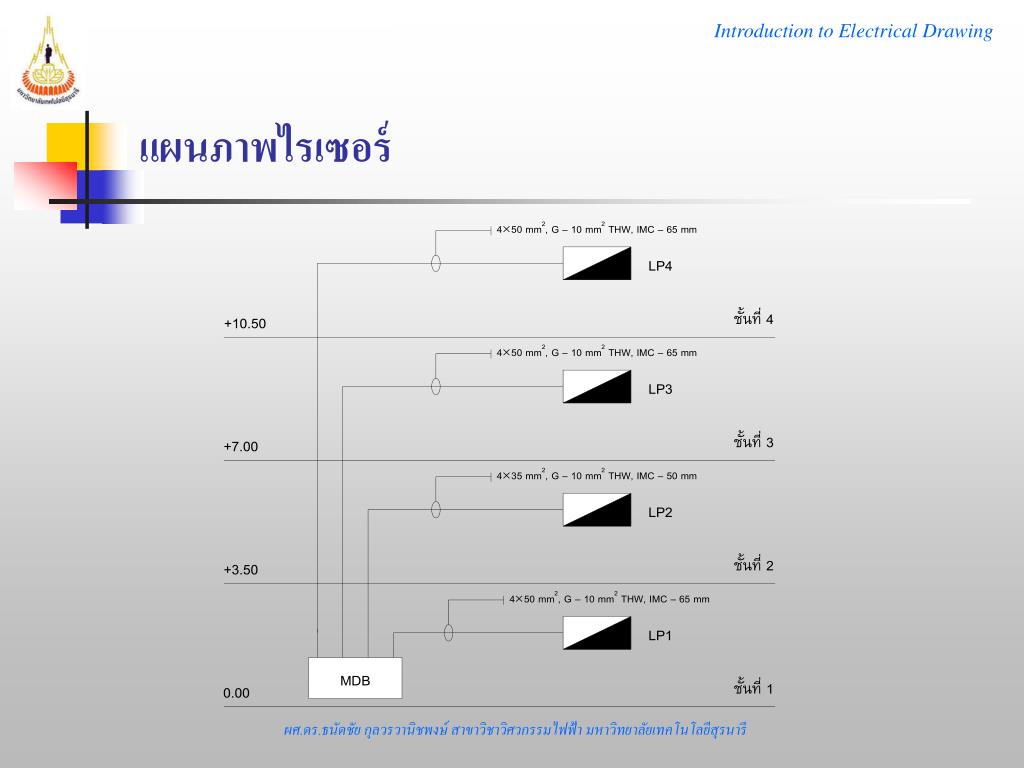

38. แผนภาพไรเซอร์ ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

39. ตารางกำหนดสัญลักษณ์ ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี

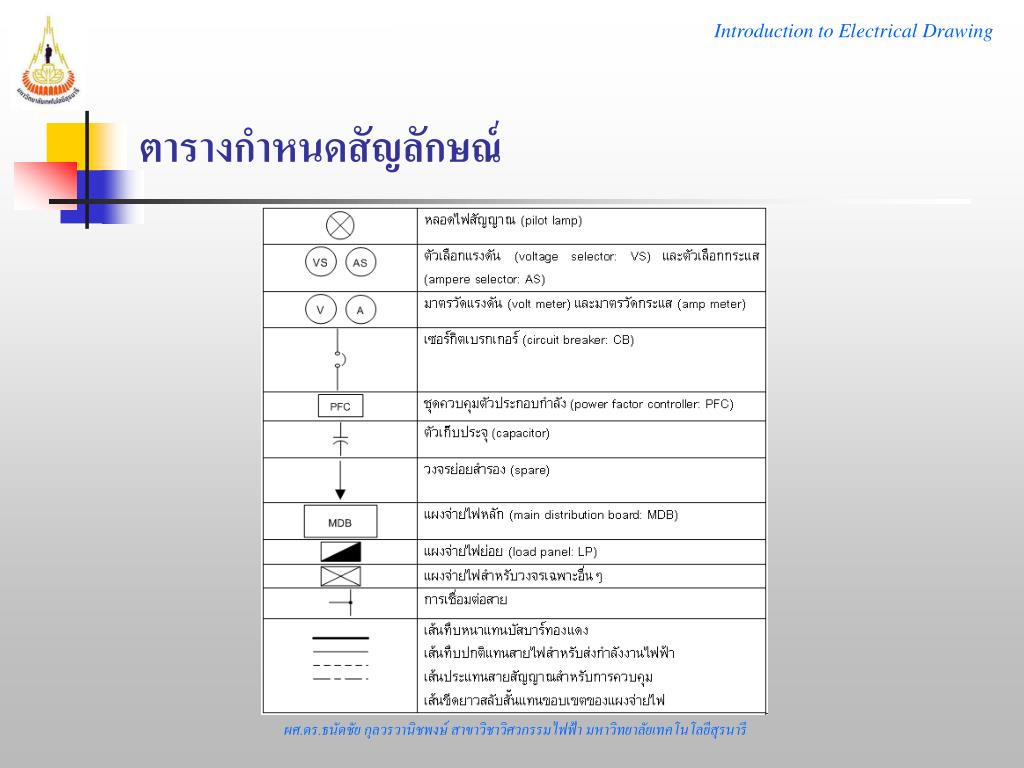

40. ตารางกำหนดสัญลักษณ์ ผศ.ดร.ธนัดชัย กุลวรวานิชพงษ์ สาขาวิชาวิศวกรรมไฟฟ้า มหาวิทยาลัยเทคโนโลยีสุรนารี
