第三章河流水文资料的观测与收集§3-1 水文站一、测站与站网 • 水文站包括：基本站、专用站、实验站 • 水文观测项目：水位、流量、泥沙、降水、蒸发、冰情、水质二、水文站的设立图 3-1

§3-2 水位观测 一、观测水位的设备与方法 1.水位：以青岛附近的黄海水平面为基准的水面高程 2.观测 • 水尺：人工观测 • 自记水位计：自动连续观测 3.整编刊印 • 日平均水位 • 平均水位计算：面积包围法

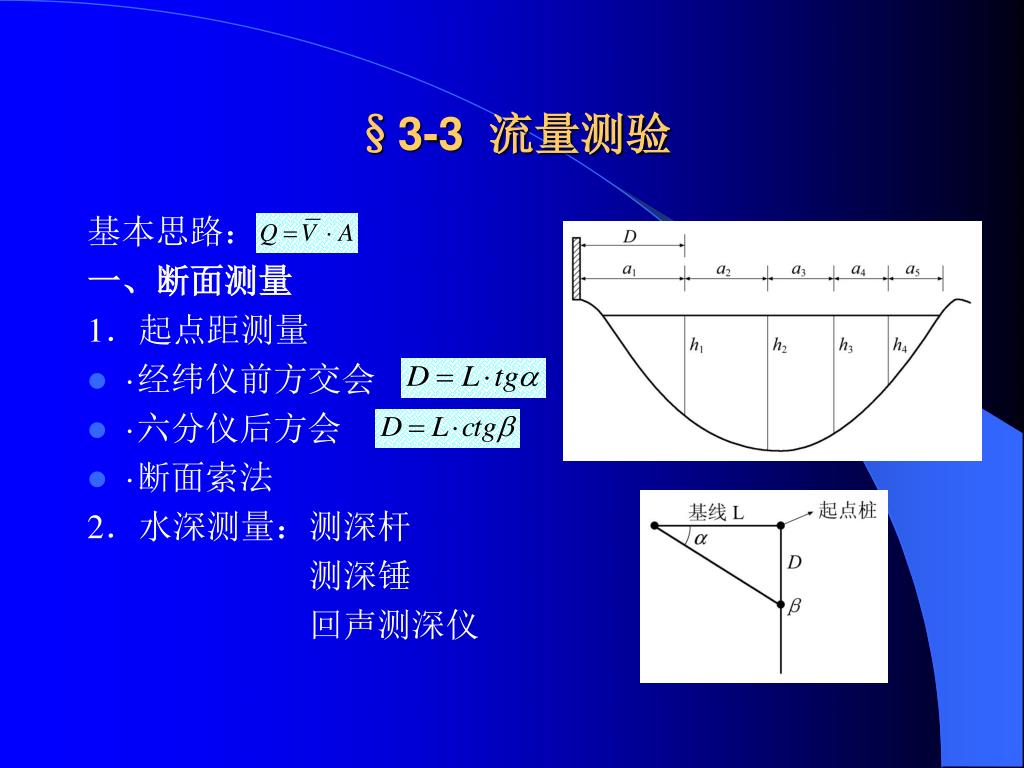

§3-3 流量测验 基本思路：一、断面测量 1．起点距测量 • ·经纬仪前方交会 • ·六分仪后方会 • ·断面索法 2．水深测量：测深杆测深锤回声测深仪

二、流速测量 1．流速仪测流速原理 (1)点流速测验 K——仪器率定常数，每台仪器不一样，要定期率定； C——摩阻系数；N——总转数；T——测速时间根据水文测验规范：沿水面—→布设多根测速垂线，再沿水深—→布设几个测速点，由点流速计算流量

2．垂线平均流速计算 一点法：或二点法：三点法：五点法：

3．部分面积平均流速计算 中间部分面积平均流速岸边部分面积平均流速 ——岸边系数，斜岸边 =0.67～0.75，陡岸边 =0.8～0.9，死水边 =0.5～0.67

三、断面流量计算 1．部分面积的计算，①中间部分 ②岸边部分 2．部分流量计算 3．计算断面流量断面平均流速浮标法测流（略）

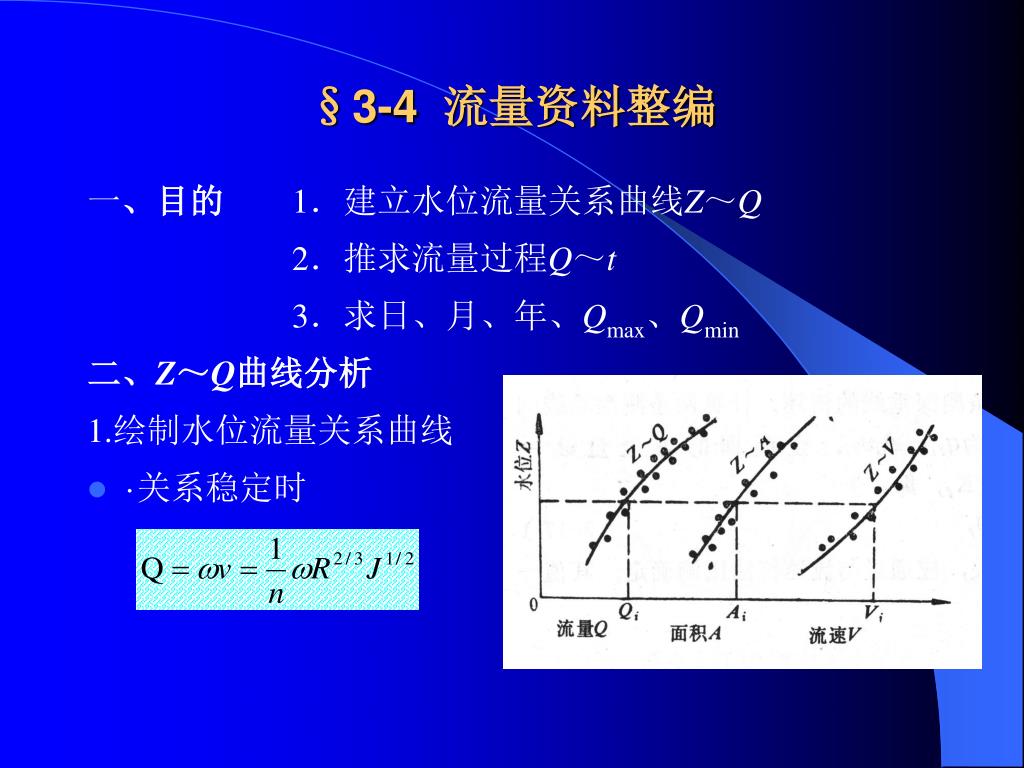

§3-4 流量资料整编 一、目的 1．建立水位流量关系曲线Z～Q 2．推求流量过程Q～t 3．求日、月、年、Qmax、Qmin 二、Z～Q曲线分析 1.绘制水位流量关系曲线 • ·关系稳定时

·关系不稳定时：如受涨落水影响 1.延长水位流量关系曲线 • ·低水外延 • ·高水外延 3.资料整编 • Z～t→Z～Q→Q～t：汛期洪水摘录表、日平均流量表

§3-5 泥沙测验与计算 泥沙：悬移质、推移质、床沙一、悬移质泥沙测验各垂线不同深度的点流速v、含沙量→计算各垂线的平均流vi及平均含沙量mi→悬移质泥沙断面输沙率Qs 二、推移质泥沙测验各垂线单宽推移质输沙率qbi→断面推移质输沙率Qb

三、河床泥沙：采取河床沙样后，进行颗粒级配分析三、河床泥沙：采取河床沙样后，进行颗粒级配分析四、泥沙颗粒分析

§3-6 水下地形测量 一、控制网的布设二、测深点的布设与平面定位

三、测点水深测量与高程计算 1. 测深： • ·测深杆 • ·测深锤 • ·回声测深仪 2. 测点高程=水位-水深四、水下地形图

§3-7 水文资料收集 一、文年鉴和水文数据库二、水文手册和水文图集三、水文调查
