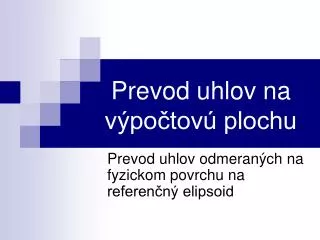

  1. Prevod uhlov na výpočtovú plochu Prevod uhlov odmeraných na fyzickom povrchu na referenčný elipsoid

  2. Korekcie meraných uhlov • O tiažnicovú odchýlku • normála k elipsoidu a tiažnica (zvislica) zvierajú malý uhol – zvislicovú odchýlku  • O výškové rozdiely • Merané ciele sú v rôznych výškach • Na geodetickú čiaru • zámerné roviny tvoria normálové rezy, prepočty sa robia na geodetických čiarach

  3. Tiažnicová (zvislicová) odchýlka

  4. Korekcia o tiažnicovú odchýlku • Laplaceov azimut • Korekcia • Má pre jednotlivé zámery rôznu hodnotu • Závisí od tiažnicových odchýliek, azimutu a zenitového uhla • Oprava meraného smeru v dôsledku odľahlosti normály od tiažnice • Maximálna, ak je zámera kolmá na rovinu, v ktorej sa odchyľuje tiažnica od normály • V horských oblastiach je korekcia väčšia

  5. Korekcie zenitových uhlov • z´ je meraný zenitový uhol, z je elipsoidický zenitový uhol • Taylorov rad • Spätne dosadíme do lavej strany rovnice

  6. Výpočet zenitového uhla z´ • Zenitový uhol meriame priamo • Vypočítame z rozdielu výšok a opravy z refrakcie

  7. Korekcia z výšky cieľa

  8. Korekcia z vplyvu výšky • pre 1=45°,1=45° H2=100m je =0,005" H2=1000m je =0,054" H2=3000m je =0,165" • Výpočty na 0,01 " • H=HN+ a <100 (rozdiel elipsoidu a kvázigeoidu) potom H2=HN

  9. Korekcia na geodetickú čiaru Korekcia azimutu normálneho rezu na azimut geodetickej čiary
