  1. BIODATA : DRS. AMRAN GAMBUT.MA : 130692557 : DOSEN FT UNP : FT UNP : K 04 – 02 / 75 : KOMP. DOSEN FT UNP Jl. BELIBIS A/2 AIR TAWAR PADANG Tlp. 0751 - 7055884 NAMA N.I.P JABATAN UNIT KERJA STATUS KEL. ALAMAT

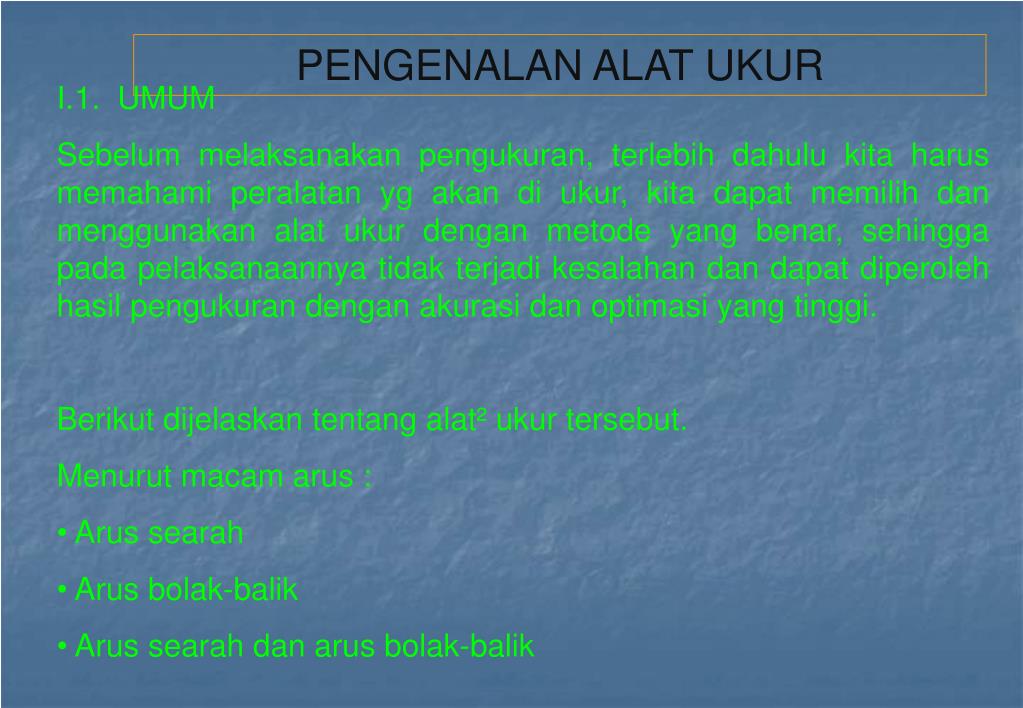

  2. PENGENALAN ALAT UKUR • I.1. UMUM • Sebelum melaksanakan pengukuran, terlebih dahulu kita harus memahami peralatan yg akan di ukur, kita dapat memilih dan menggunakan alat ukur dengan metode yang benar, sehingga pada pelaksanaannya tidak terjadi kesalahan dan dapat diperoleh hasil pengukuran dengan akurasi dan optimasi yang tinggi. • Berikut dijelaskan tentang alat² ukur tersebut. • Menurut macam arus : • Arus searah • Arus bolak-balik • Arus searah dan arus bolak-balik

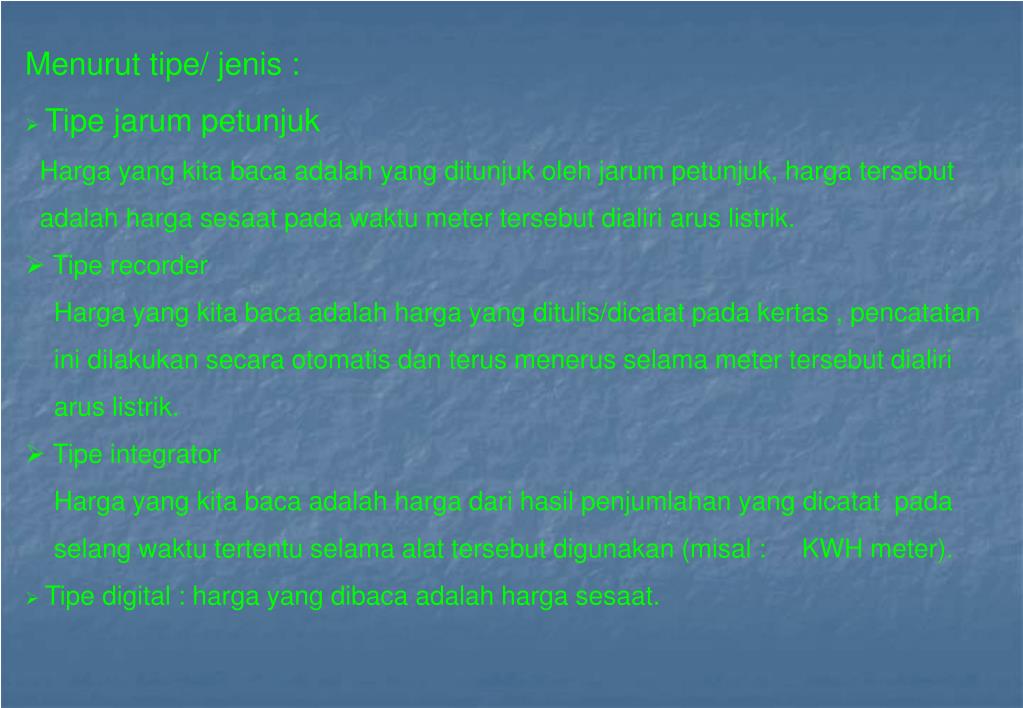

  3. Menurut tipe/ jenis : • Tipe jarum petunjuk • Harga yang kita baca adalah yang ditunjuk oleh jarum petunjuk, harga tersebut • adalah harga sesaat pada waktu meter tersebut dialiri arus listrik. • Tipe recorder • Harga yang kita baca adalah harga yang ditulis/dicatat pada kertas , pencatatan • ini dilakukan secara otomatis dan terus menerus selama meter tersebut dialiri • arus listrik. • Tipe integrator • Harga yang kita baca adalah harga dari hasil penjumlahan yang dicatat pada • selang waktu tertentu selama alat tersebut digunakan (misal : KWH meter). • Tipe digital : harga yang dibaca adalah harga sesaat.

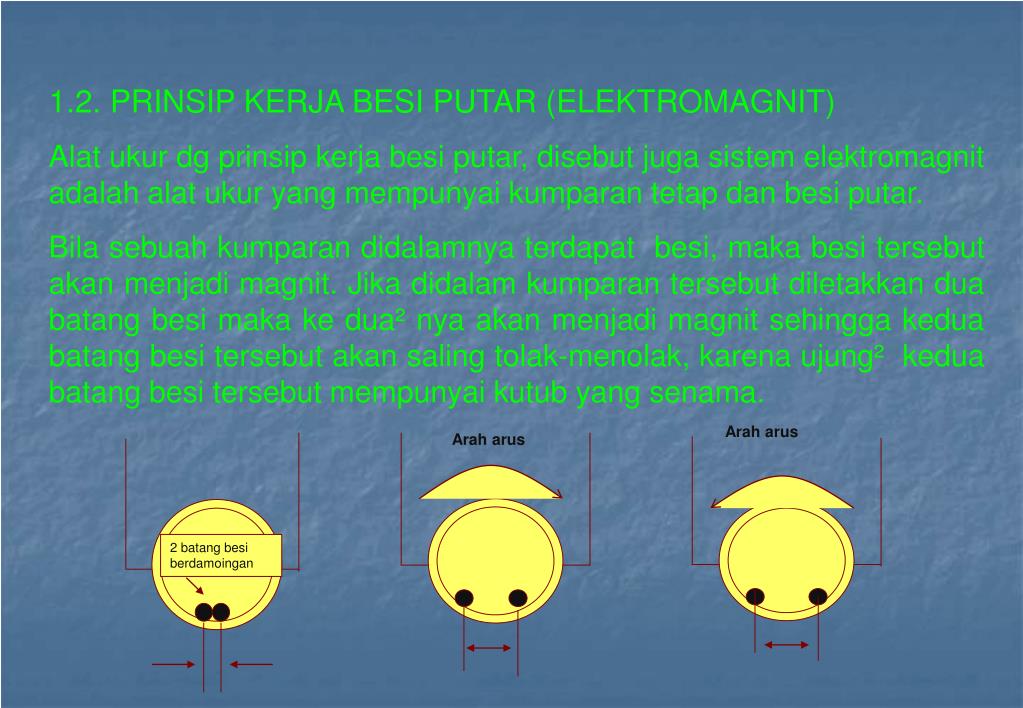

  4. Arah arus Arah arus 2 batang besi berdamoingan 1.2. PRINSIP KERJA BESI PUTAR (ELEKTROMAGNIT) Alat ukur dg prinsip kerja besi putar, disebut juga sistem elektromagnit adalah alat ukur yang mempunyai kumparan tetap dan besi putar. Bila sebuah kumparan didalamnya terdapat besi, maka besi tersebut akan menjadi magnit. Jika didalam kumparan tersebut diletakkan dua batang besi maka ke dua² nya akan menjadi magnit sehingga kedua batang besi tersebut akan saling tolak-menolak, karena ujung² kedua batang besi tersebut mempunyai kutub yang senama.

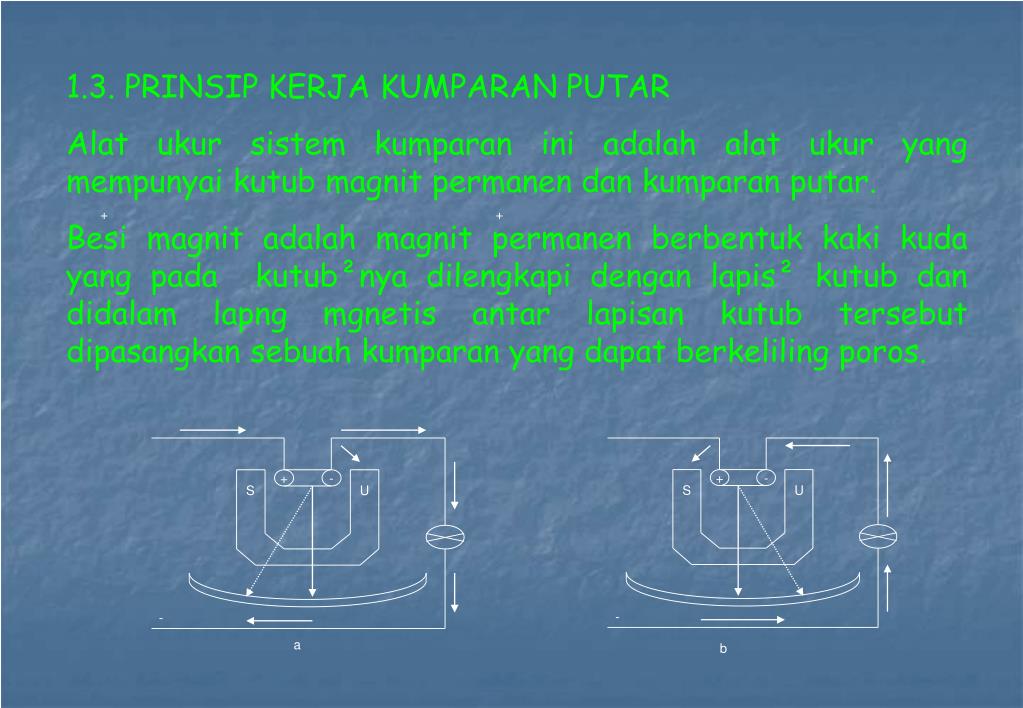

  5. + - + - S U S U - - a b 1.3. PRINSIP KERJA KUMPARAN PUTAR Alat ukur sistem kumparan ini adalah alat ukur yang mempunyai kutub magnit permanen dan kumparan putar. Besi magnit adalah magnit permanen berbentuk kaki kuda yang pada kutub²nya dilengkapi dengan lapis² kutub dan didalam lapng mgnetis antar lapisan kutub tersebut dipasangkan sebuah kumparan yang dapat berkeliling poros. + +

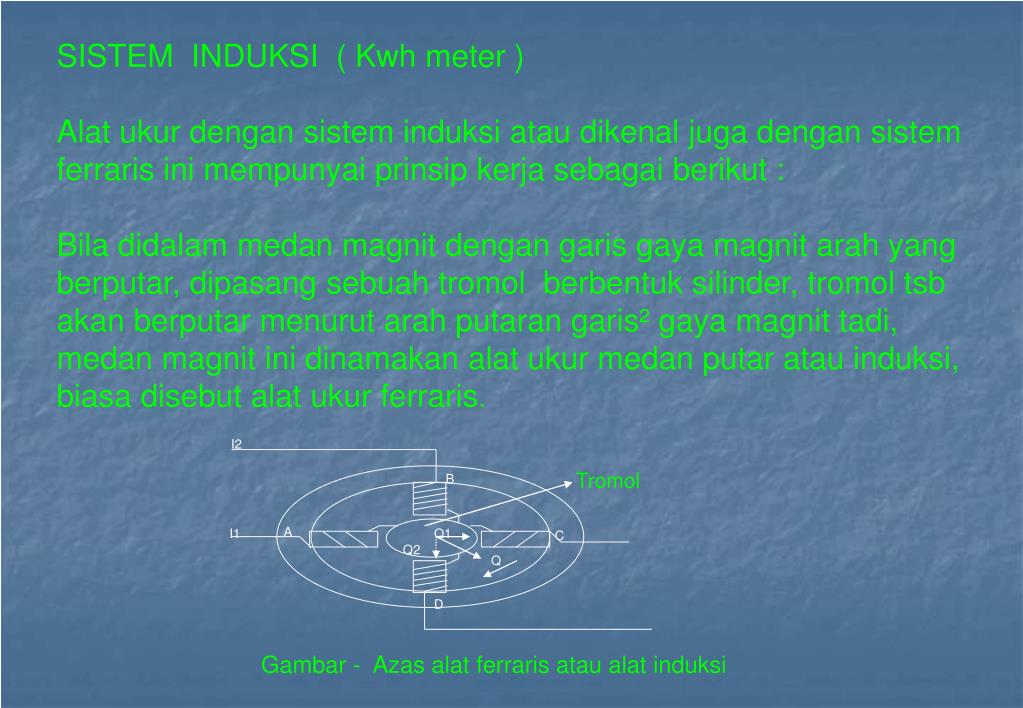

  6. SISTEM INDUKSI ( Kwh meter ) Alat ukur dengan sistem induksi atau dikenal juga dengan sistem ferraris ini mempunyai prinsip kerja sebagai berikut : Bila didalam medan magnit dengan garis gaya magnit arah yang berputar, dipasang sebuah tromol berbentuk silinder, tromol tsb akan berputar menurut arah putaran garis² gaya magnit tadi, medan magnit ini dinamakan alat ukur medan putar atau induksi, biasa disebut alat ukur ferraris. I2 Tromol B A I1 Q1 C Q2 Q D Gambar - Azas alat ferraris atau alat induksi

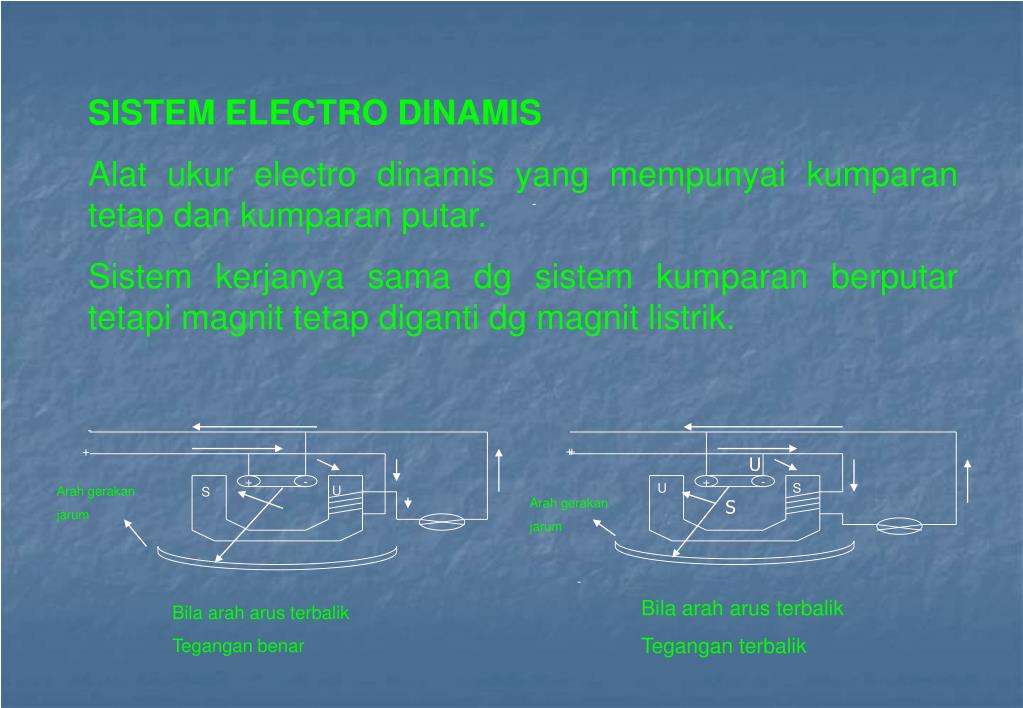

  7. - + + + U U S + - + - U Arah gerakan jarum S Arah gerakan jarum S - Bila arah arus terbalik Tegangan terbalik Bila arah arus terbalik Tegangan benar SISTEM ELECTRO DINAMIS Alat ukur electro dinamis yang mempunyai kumparan tetap dan kumparan putar. Sistem kerjanya sama dg sistem kumparan berputar tetapi magnit tetap diganti dg magnit listrik. -

  8. 0 M Alat ukur tipe electro dinamis ini, dpt digunakan untuk arus bolak balik, atau arus searah, dan dpt dibuat dg presisi yg baik, dan telah pula banyak digunakan dimasa masa yg lalu. Akan tetapi pemakaian daya sendirinya tinggi, sedangkan alat ukur prinsip yg lain telah dpt pula dibuat dg presisi tinggi, maka pd saat ini alat ukur electro dinamis kurang sekali digunakan sbg alat ukur ampere maupun volt, akan tetapi penggunaanya masih sangat luas sbg alat ukur daya atau disebut watt. - - Seperti lihat pd gb suatu kump putar M ditempatkan diantara kump.-kump putar F1 dan F2 bila arus i1 melalui kump tetap dan arus i2 melalui kump putar, maka kepada kump putar akan dikena kan gaya electromagnitis,yg ber banding lurus dg hasil kali I1 dan I2 F1 F2 Misalkan sekarang, bahwa kump yg putar terdapat dlm medan magnit hampir² rata yg dihasilkan oleh kump² tetap.

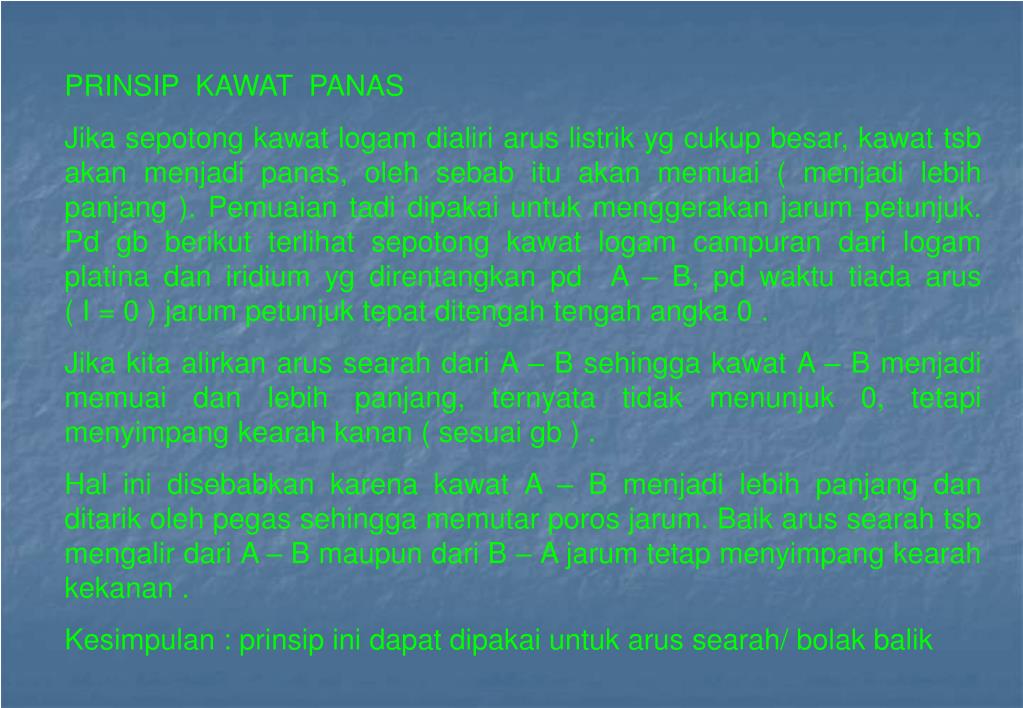

  9. PRINSIP KAWAT PANAS Jika sepotong kawat logam dialiri arus listrik yg cukup besar, kawat tsb akan menjadi panas, oleh sebab itu akan memuai ( menjadi lebih panjang ). Pemuaian tadi dipakai untuk menggerakan jarum petunjuk. Pd gb berikut terlihat sepotong kawat logam campuran dari logam platina dan iridium yg direntangkan pd A – B, pd waktu tiada arus ( I = 0 ) jarum petunjuk tepat ditengah tengah angka 0 . Jika kita alirkan arus searah dari A – B sehingga kawat A – B menjadi memuai dan lebih panjang, ternyata tidak menunjuk 0, tetapi menyimpang kearah kanan ( sesuai gb ) . Hal ini disebabkan karena kawat A – B menjadi lebih panjang dan ditarik oleh pegas sehingga memutar poros jarum. Baik arus searah tsb mengalir dari A – B maupun dari B – A jarum tetap menyimpang kearah kekanan . Kesimpulan : prinsip ini dapat dipakai untuk arus searah/ bolak balik

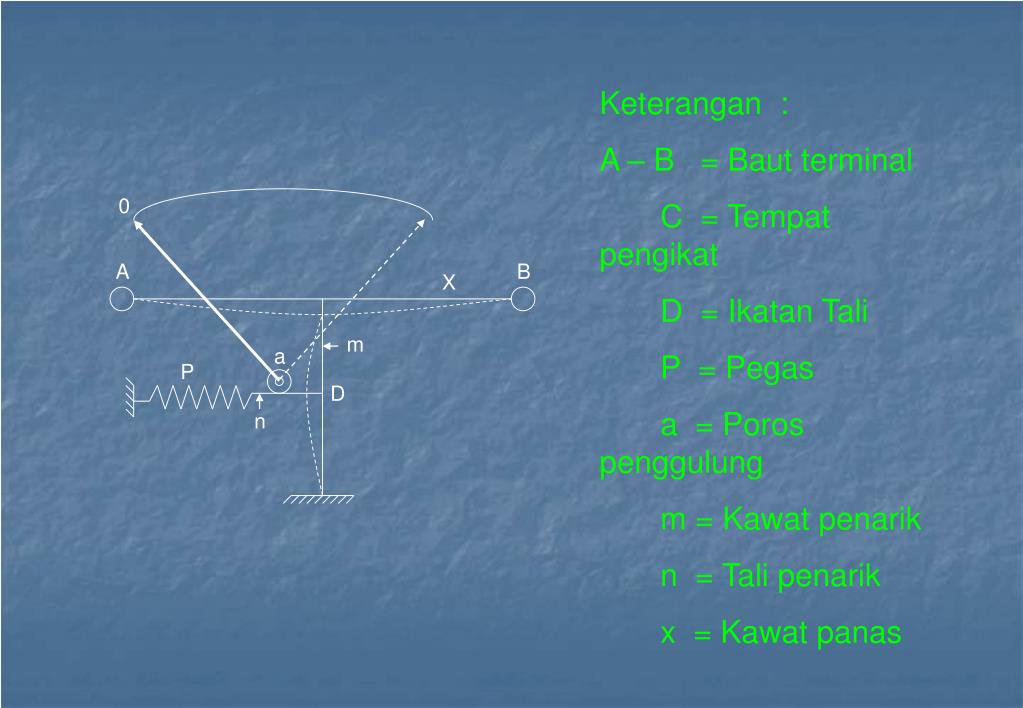

  10. Keterangan : A – B = Baut terminal C = Tempat pengikat D = Ikatan Tali P = Pegas a = Poros penggulung m = Kawat penarik n = Tali penarik x = Kawat panas 0 A B X m a P D n

  11. ALAT UKUR SISTEM ELECTRONIK Sesuai dg perkembangan dan kemajuan teknologi khususnya dlm bidang electronik tak tertinggal pula kesertaan dari pd alat alat ukur electronik, pd laboratorium dan industri indutri banyak menggunakan alat ukur tipe ini, karena memerlukan kecermatan dlm penunjukan, untuk harga relatif mahal dibandingkan dg alat ukur yg bukan electronik, pd umumnya alat ukur electronik adalah digital, karena penunjukannya berupa nilai angka, maka penggunaan dlm pembacaan sangat sederhana, mudah dicerna.

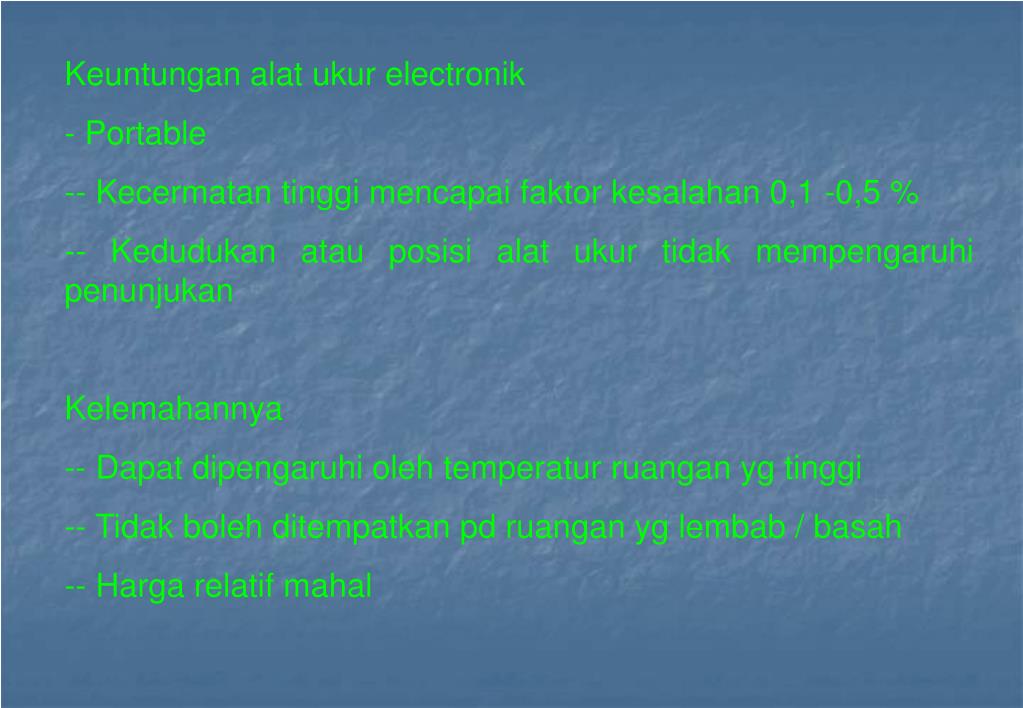

  12. Keuntungan alat ukur electronik • - Portable • - Kecermatan tinggi mencapai faktor kesalahan 0,1 -0,5 % • - Kedudukan atau posisi alat ukur tidak mempengaruhi penunjukan • Kelemahannya • -- Dapat dipengaruhi oleh temperatur ruangan yg tinggi • - Tidak boleh ditempatkan pd ruangan yg lembab / basah • - Harga relatif mahal

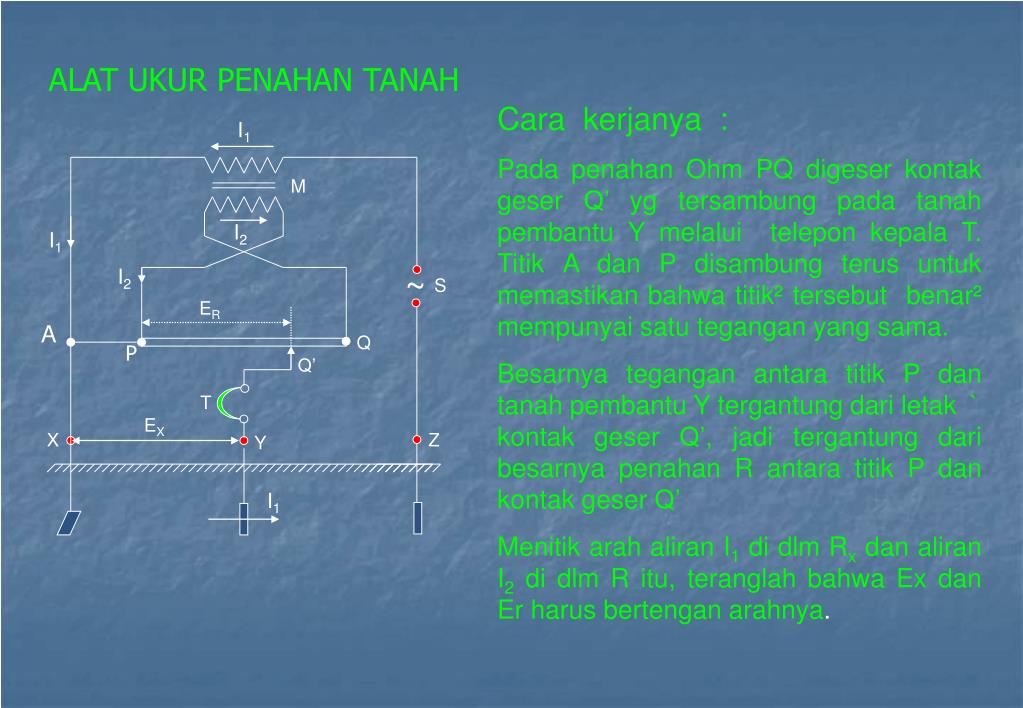

  13. I1 M I2 I1 ~ I2 S ER A Q P Q’ T EX X Z Y I1 ALAT UKUR PENAHAN TANAH Cara kerjanya : Pada penahan Ohm PQ digeser kontak geser Q’ yg tersambung pada tanah pembantu Y melalui telepon kepala T. Titik A dan P disambung terus untuk memastikan bahwa titik² tersebut benar² mempunyai satu tegangan yang sama. Besarnya tegangan antara titik P dan tanah pembantu Y tergantung dari letak ` kontak geser Q’, jadi tergantung dari besarnya penahan R antara titik P dan kontak geser Q’ Menitik arah aliran I1 di dlm Rx dan aliran I2 di dlm R itu, teranglah bahwa Ex dan Er harus bertengan arahnya.

  14. PENGGUNAAN ALAT UKUR • Penggunaan alat ukur listrik yg dimaksud adalah penggunaan yang biasa dan umum digunakan pada jaringan listrik PLN • MENURUT SIFAT PENGGUNAAN • Portable : Alat ini mudah dipergunakan dan dibawa pergi ke mana² sesuai kebutuhan • Papan hubung / Panel Alat ini dipasang pada panel secara permanen atau tempat² tertentu.

  15. MENURUT MACAM ALAT UKUR Besaran Yg Diukur Tanda Satuan Rangkaian Penggunaan Keterangan Nama Alat Ukur Arus Tegangan Daya Energi Energi Getaran - A E W kWH kVARH Hz - AC / DC AC / DC AC / DC AC / DC AC / DC AC - Ampere Meter Volt Meter Watt Meter kWH Meter kVARH Meter Frek Meter Dan sbg nya U / R I . R U.R , U.I cos Q U.I.t, U.I.t cos Cos Phi meter banyak digunakan dan terpasang pada : Panel pengukur mesin pembagkit , Panel gardu induk , gardu induk Alat pengujian , penerangan dll

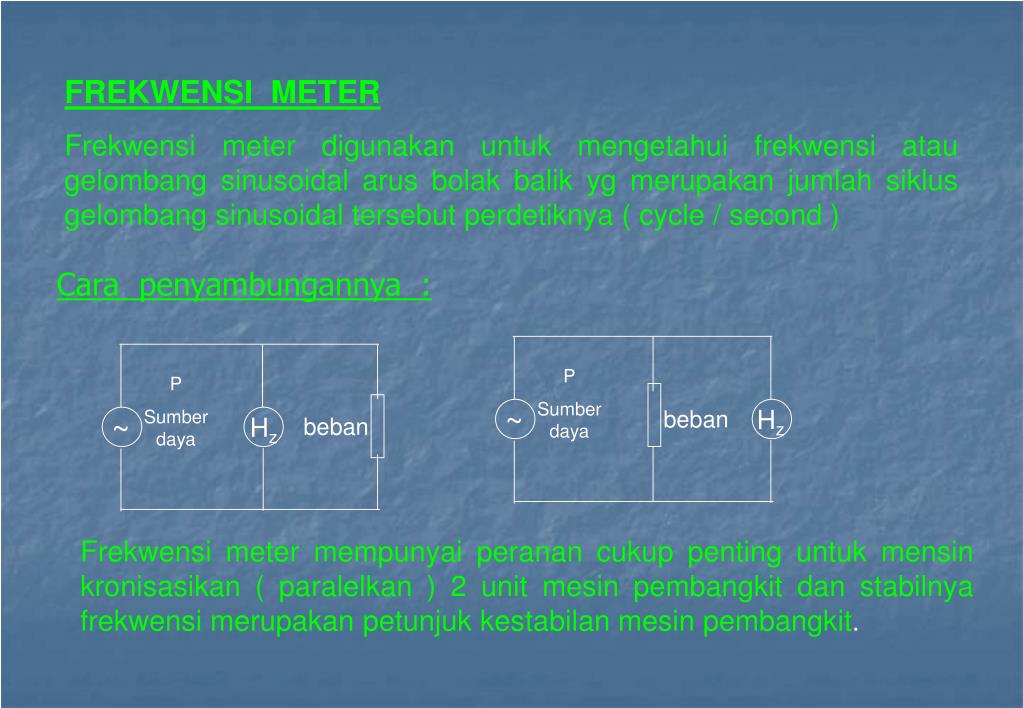

  16. P Sumber daya P Sumber daya ~ Hz beban ~ Hz beban FREKWENSI METER Frekwensi meter digunakan untuk mengetahui frekwensi atau gelombang sinusoidal arus bolak balik yg merupakan jumlah siklus gelombang sinusoidal tersebut perdetiknya ( cycle / second ) Cara penyambungannya : Frekwensi meter mempunyai peranan cukup penting untuk mensin kronisasikan ( paralelkan ) 2 unit mesin pembangkit dan stabilnya frekwensi merupakan petunjuk kestabilan mesin pembangkit.

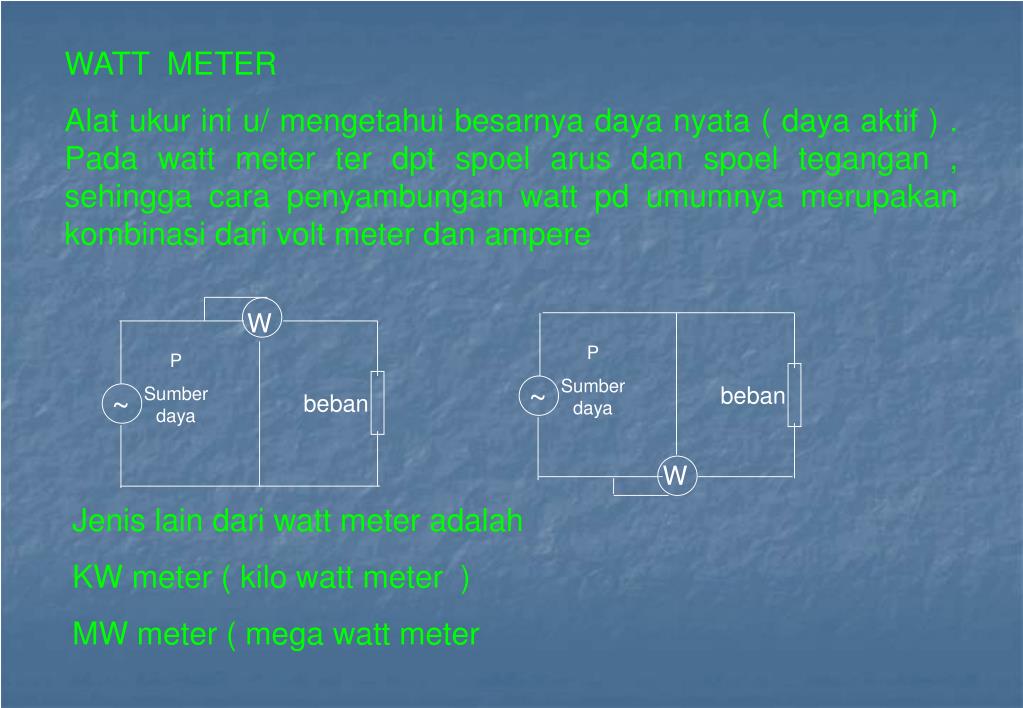

  17. W P Sumber daya P Sumber daya ~ beban ~ beban W WATT METER Alat ukur ini u/ mengetahui besarnya daya nyata ( daya aktif ) . Pada watt meter ter dpt spoel arus dan spoel tegangan , sehingga cara penyambungan watt pd umumnya merupakan kombinasi dari volt meter dan ampere Jenis lain dari watt meter adalah KW meter ( kilo watt meter ) MW meter ( mega watt meter

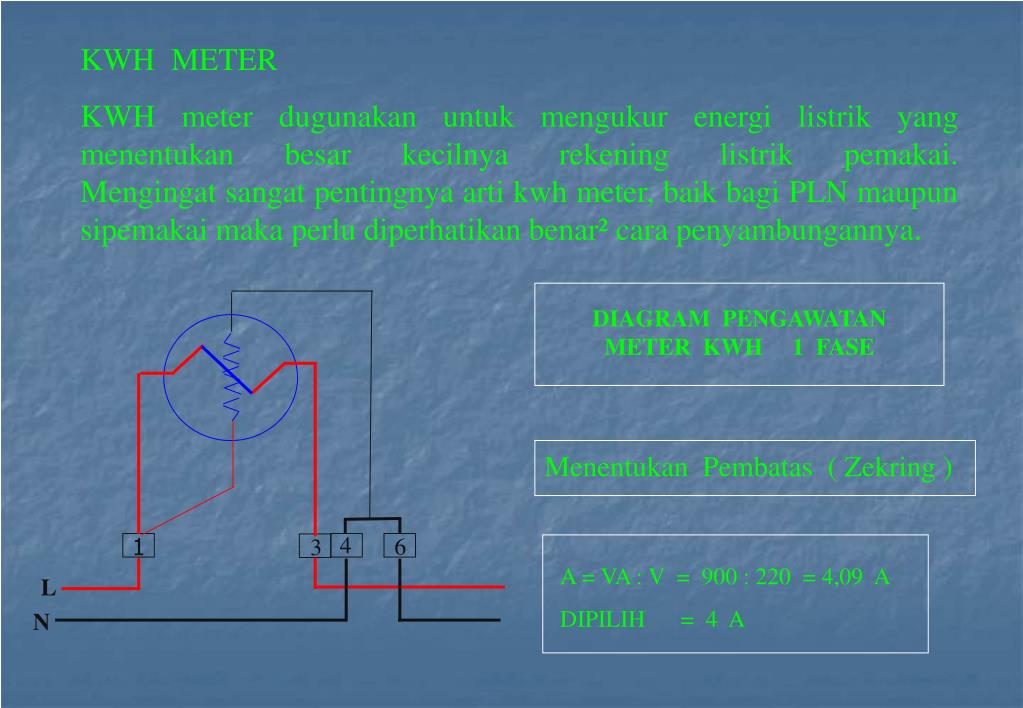

  18. 4 1 6 3 L N KWH METER KWH meter dugunakan untuk mengukur energi listrik yang menentukan besar kecilnya rekening listrik pemakai. Mengingat sangat pentingnya arti kwh meter, baik bagi PLN maupun sipemakai maka perlu diperhatikan benar² cara penyambungannya. DIAGRAM PENGAWATAN METER KWH 1 FASE Menentukan Pembatas ( Zekring ) A = VA : V = 900 : 220 = 4,09 A DIPILIH = 4 A

  19. DIAGRAM PENGAWATAN kWh METER 3 PHASA 4 1 10 12 3 6 7 9 R S T N MENENTUKAN PEMBATAS ( ZEKRING ) Daya tersambung = 33 kVA Tegangan = 220/ 380 V Besar Arus = …… A A = VA = 33.000 = 50,19 A VPP x V3 380 x 1,73 DIPILIH = 50 A

  20. kVarh Meter kWh Meter 1 9 10 12 13 15 3 4 6 7 9 1 3 4 6 7 R S T N Time Switch M 2 3 7 8 1 DIAGRAM PENGAWATAN KWH METER TARIF GANDA DAN KVARH METER

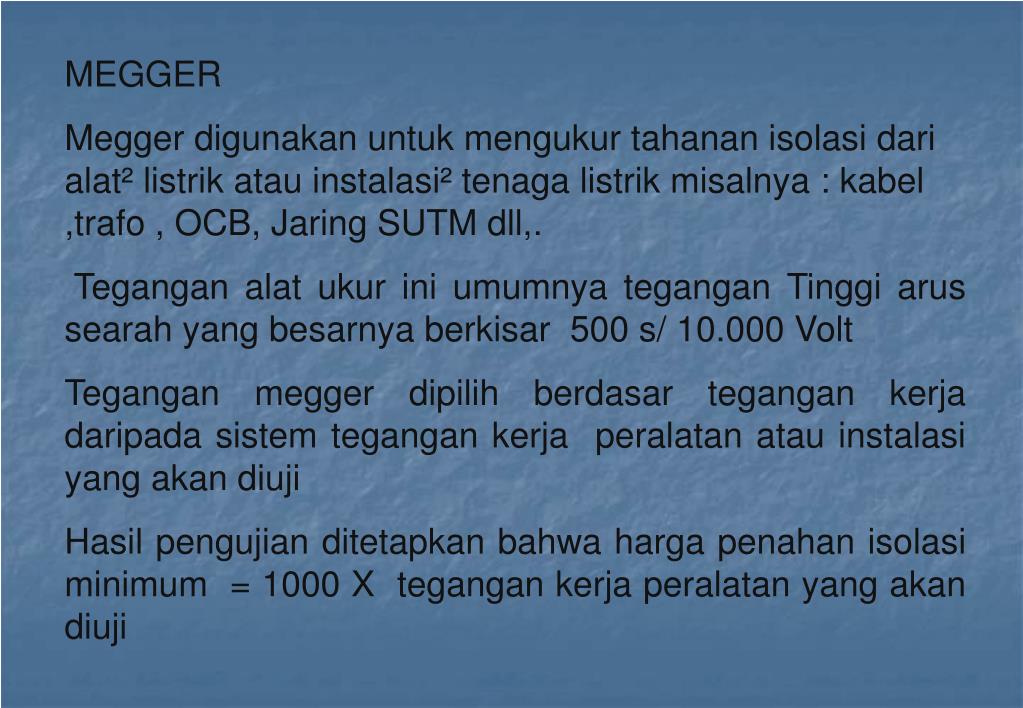

  21. MEGGER Megger digunakan untuk mengukur tahanan isolasi dari alat² listrik atau instalasi² tenaga listrik misalnya : kabel ,trafo , OCB, Jaring SUTM dll,. Tegangan alat ukur ini umumnya tegangan Tinggi arus searah yang besarnya berkisar 500 s/ 10.000 Volt Tegangan megger dipilih berdasar tegangan kerja daripada sistem tegangan kerja peralatan atau instalasi yang akan diuji Hasil pengujian ditetapkan bahwa harga penahan isolasi minimum = 1000 X tegangan kerja peralatan yang akan diuji

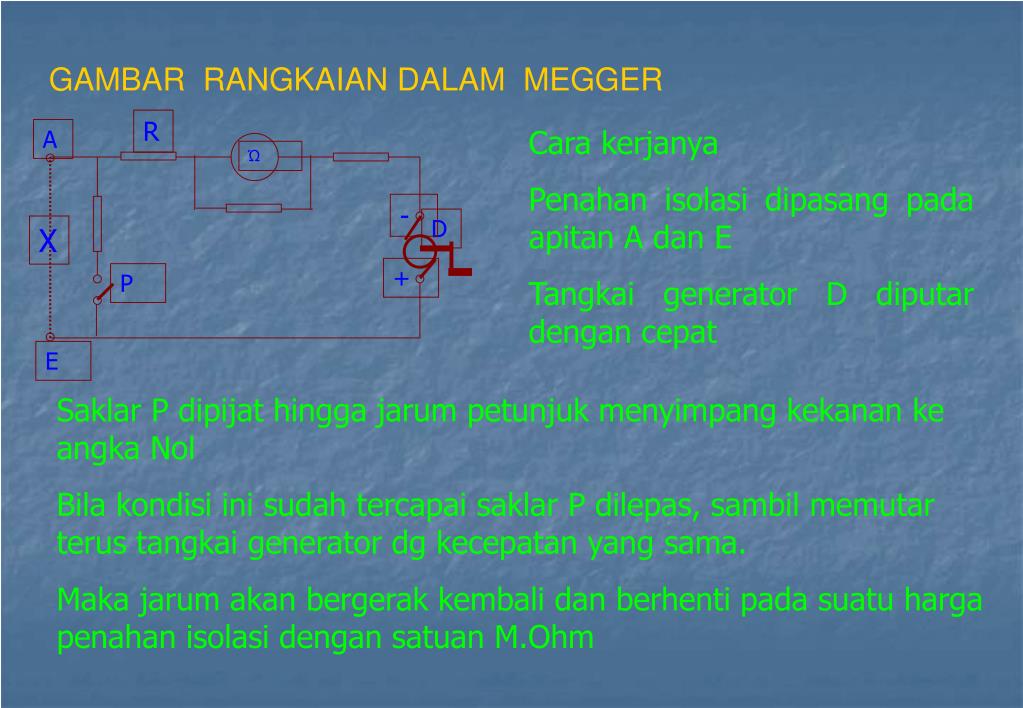

  22. R A Ώ - D X + P E GAMBAR RANGKAIAN DALAM MEGGER Cara kerjanya Penahan isolasi dipasang pada apitan A dan E Tangkai generator D diputar dengan cepat Saklar P dipijat hingga jarum petunjuk menyimpang kekanan ke angka Nol Bila kondisi ini sudah tercapai saklar P dilepas, sambil memutar terus tangkai generator dg kecepatan yang sama. Maka jarum akan bergerak kembali dan berhenti pada suatu harga penahan isolasi dengan satuan M.Ohm

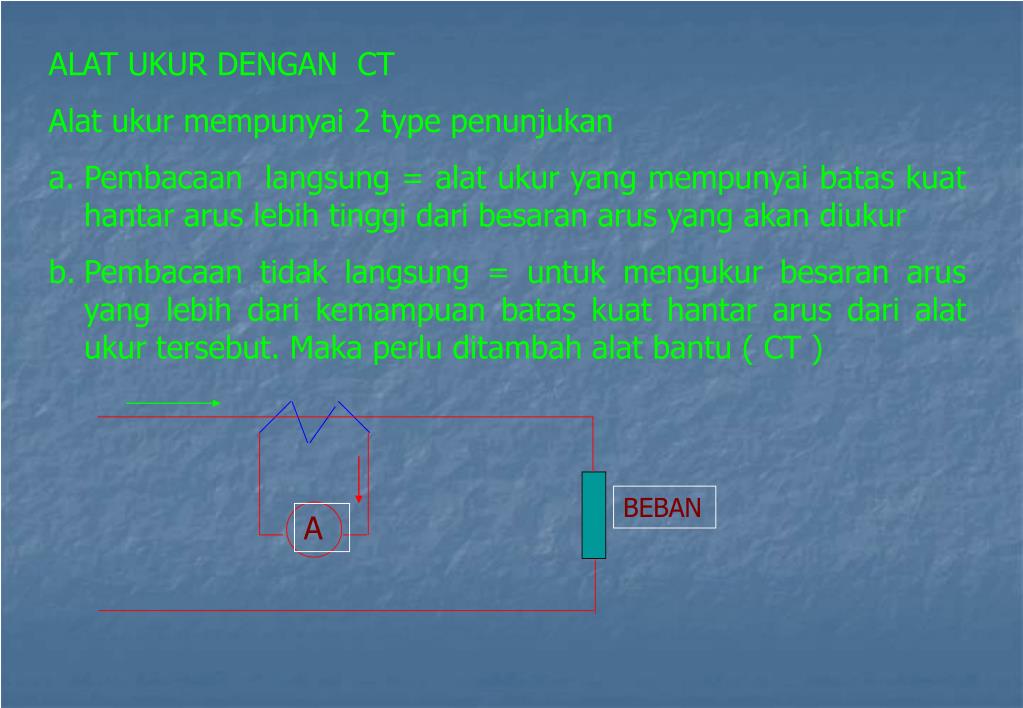

  23. ALAT UKUR DENGAN CT • Alat ukur mempunyai 2 type penunjukan • Pembacaan langsung = alat ukur yang mempunyai batas kuat hantar arus lebih tinggi dari besaran arus yang akan diukur • Pembacaan tidak langsung = untuk mengukur besaran arus yang lebih dari kemampuan batas kuat hantar arus dari alat ukur tersebut. Maka perlu ditambah alat bantu ( CT ) BEBAN A

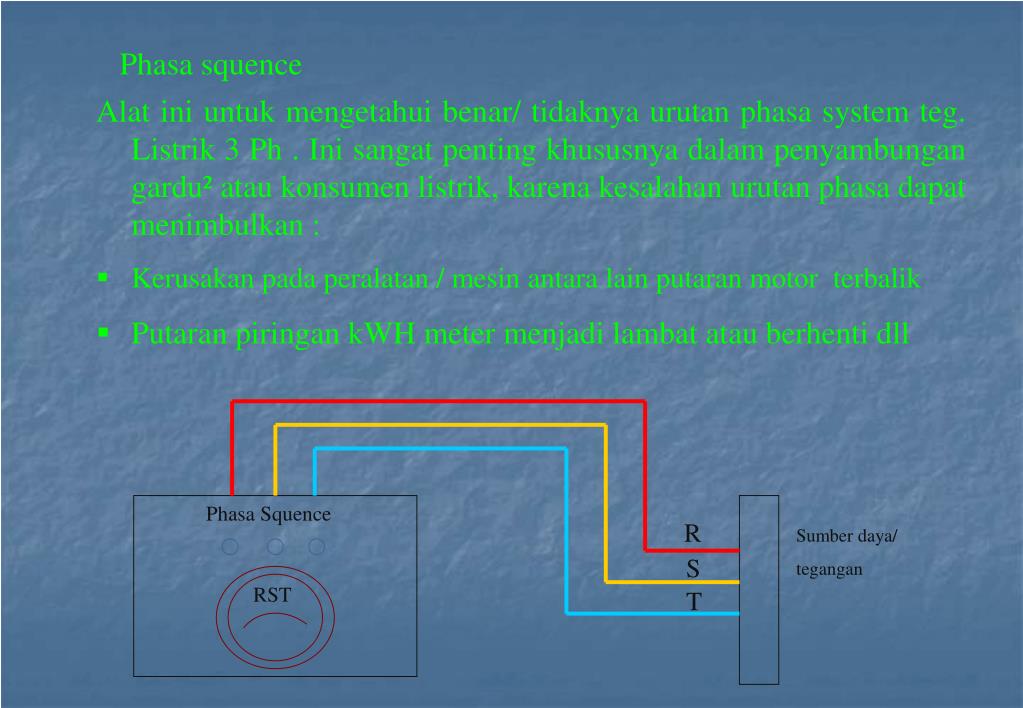

  24. Phasa Squence R Sumber daya/ tegangan S RST T Phasa squence • Alat ini untuk mengetahui benar/ tidaknya urutan phasa system teg. Listrik 3 Ph . Ini sangat penting khususnya dalam penyambungan gardu² atau konsumen listrik, karena kesalahan urutan phasa dapat menimbulkan : • Kerusakan pada peralatan / mesin antara lain putaran motor terbalik • Putaran piringan kWH meter menjadi lambat atau berhenti dll

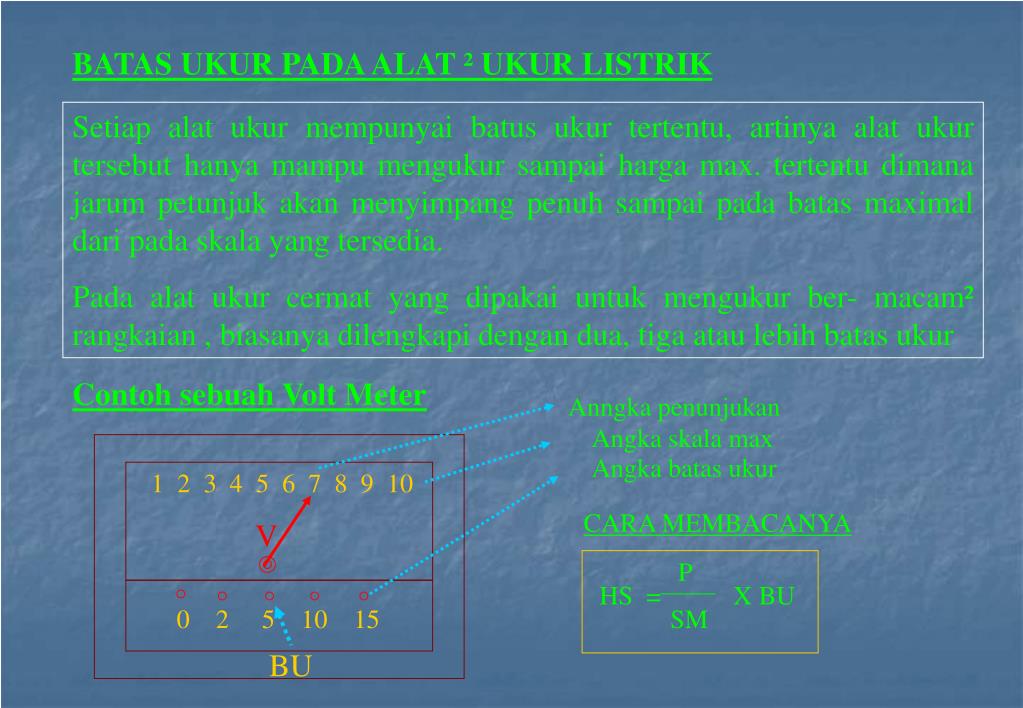

  25. BATAS UKUR PADA ALAT ² UKUR LISTRIK Setiap alat ukur mempunyai batus ukur tertentu, artinya alat ukur tersebut hanya mampu mengukur sampai harga max. tertentu dimana jarum petunjuk akan menyimpang penuh sampai pada batas maximal dari pada skala yang tersedia. Pada alat ukur cermat yang dipakai untuk mengukur ber- macam² rangkaian , biasanya dilengkapi dengan dua, tiga atau lebih batas ukur Contoh sebuah Volt Meter Anngka penunjukan Angka skala max Angka batas ukur 1 2 3 4 5 6 7 8 9 10 CARA MEMBACANYA V P HS = X BU 0 2 5 10 15 SM BU
