  1. Det nye BBR - baggrund, arkitektur, dataindhold, funktionalitet og snitflader

  2. 1. Baggrund - lidt historie og ideerne bag nyt BBR

  3. Nyt BBR: En lang udviklingshistorie • 1995: Plan for modernisering: Nye krav, ny datamodel • 1998: Statslige krav til det nye BBR. • 2004: Rigsrevisionen udtaler kritik af data kvaliteten • 2006: Bekendtgørelse og it-udbud af Nyt BBR • 2007-2008: It-udviklingen forsinket • 2009: BBR version 1.0 idriftsættes 01-12-2009 • 2010: Snitflader åbnes trinvis, BBR version 1.1, 1.2 … • 2011: Nyt BBR i OIS fra 20-12-2010 Det nye BBR

  4. Bolig-/erhvervsenhed Bygning Ejendom • Anvendelse • Boligtype • Boligareal • Erhvervsareal • Antal værelser • Køkkenforhold • Bade-/toiletforhold • ... • Anvendelse • Antal boliger • Opførelsesår • Materialer • Bebygget areal • Bygningsarealer • Antal etager • Installationer • Varmeforsyning • Forsikringsoplysn. • Byggesager • ... • Ejerforholdskode • Vandforsyning • Afløbsforhold • Olietanke • ... BBR 1976 … Det nye BBR

  5. Ønsker til nyt BBR (1994) • Teknologisk modernisering • Mere dynamisk og fleksibelt register • Lettere at udvikle/tilpasse • Fleksibilitet i forhold kommunens behov • Intensiveret anvendelse mhp. bedre datakvalitet • Mulighed for georeferencer • Åbne for flere/nye interessenter og behov Det nye BBR

  6. Enhedsadresse Adgangsadresse Enhed Opgang/indg. Bygning Grund Teknisk anlæg Etage Rum Brugsenhed Fleksibelt ”objektorienteret” dataindhold Det nye BBR

  7. Adgangsadresse Teknisk anlæg Bygning Grund • Bygningspunkt (x/y) • FOT-ID • BBR Bygnings-id/FOT • Matrikelbetegnelse • Adressepunkt (x/y) (Lidt) Mere geografi i BBR … Det nye BBR

  8. Adresse Teknisk anlæg Bygning Grund Nyt BBR: Datafællesskaber • Matrikelbetegnelse BBR + FOT (GIS) BBR + Matriklen BBR + CPR + CVR Det nye BBR

  9. Det er vigtigt at vide hvad der er den rigtige adresse Det nye BBR

  10. Adresse Person(CPR) Virksomhed(CVR) Bygning, ejendom …(BBR) Adresse som fælles reference Det nye BBR

  11. FOTKort10Tek.kort MAT CVR KRR BBR ESR CPR Adresser her! Nyt BBR som basisregister for adresser ”Registerlandskabet” Det nye BBR

  12. 2. Nyt BBR - Aftaler, principper og arkitektur

  13. Hurra! Hurra! Nyt BBR 1. december 2009 Det nye BBR

  14. Organisation ØEM/EBSTDataansvar KL Forhandling Bestiller BBRydelser af Ejer KL Selskab(Kombit’) Har systemansvar for Fører tilsyn og kontrol med Nyt BBR(it-system) Indberetter og opdaterer i Kommunerne Det nye BBR

  15. Åbne BBR snitflader BBR system Nyt BBR –Arkitektur Det nye BBR

  16. 3. Nyt BBRs data Hvad er nyt på datafronten?

  17. Enhedsadresse Adgangsadresse Enhed Opgang/indg. Bygning Grund Teknisk anlæg Etage Rum Brugsenhed Nyt BBR Det nye BBR

  18. Bygningspunkt Enhed Opgang Bygning Etage Bygningspunkt_id Koordinat_East Koordinat_Nord BygPkt_Revisionsdato BygPkt_Kilde DDKN_Celle100m DDKN_Celle1km DDKN_Celle10km Enhed_id ObjektStatus EnhAdr_id (FK) Etage_id (FK) Opgang_id (FK) Bygning_id (FK) AnvendelseKode EnhedSamletAreal EnhedBoligareal EnhedErhvervsAreal (...) Opgang_id ObjektStatus AdgAdr_id (FK) Bygning_id (FK) … Elevator Bygnings_id ObjektStatus Adgangsadresse_id (FK) Bygningsnr Byggesag_id BygStam_id Bygningsanvendelse Opførelsesaar Ombygningsaar Bygningsareal_samlet Boligareal_samlet Erhvervsareal_samlet … … … eRef Landsejerlavkode KomEjerlavKode MatrikelNr ESREjdNr … Bygningspunkt_id (FK) Etage_id Etagebetegn ObjektStatus Bygning_id (FK) ByggeSag_id SamletAreal ... Bygning og enhed [forenklet gengivelse] Det nye BBR

  19. Bygningspunkt Bygning Bygningspunkt_id Koordinat_East Koordinat_Nord BygPkt_Revisionsdato BygPkt_Kilde DDKN_Celle100m DDKN_Celle1km DDKN_Celle10km Bygning_id … … Nøjagtighedskls_BygPkt Bygningspunkt_id Teknisk anlæg TekniskAnlaeg_id … … Nøjagtighedskls_BygPkt Bygningspunkt_id Bygningspunkt Det nye BBR

  20. Adressepunkt Enhedsadresse Vejnavn Adgangsadresse Adressepunkt_id Koordinat_East Koordinat_Nord Tekst_Retning Tekst_Placering AdrPkt_Revisionsdato AdrPkt_Kilde AdrPkt_TekniskStandard DDKN_Celle100m DDKN_Celle1km DDKN_Celle10km Enhedsadresse_id Objektstatus Etagebetegnelse Dørbetegnelse Kommunekode Vejkode Vejnavn Vejadresseringsnavn Adgangsadresse_id ObjektStatus Kommunekode Vejkode Vejnavn Husnummer Bygningsnavn Supplerende_bynavn Postnummer Postbynavn Landejerlavskode Matrikelnummer ESR_Ejendomsnummer ESR_Artskode ESR_Parcelnummer ESR_Delnummer OprettelsesDato IKrafttraedDato SenesteAendrDato NedlaegDato Nøjagtighedskls_AdrPkt Adressepunkt_id Komplet adresse [forenklet gengivelse] Det nye BBR

  21. Byggesag Færdig bygning Nedrevet (3. Under ændring) (1. Stamdata) (2. Udgået) Sagsdata og stamdata • Objektstatus: • Stamdata • Udgået • Under ændring • Afsluttet ændring Det nye BBR

  22. Nye foreløbige adresser (sagsdata) Endelige adresser (stamdata) Eksempel: Nye, foreløbige adresser Det nye BBR

  23. Evt. Journal nr. og ESDH-ref. Oprettelse, ændring ikrafttrædelse, nedlæggelse Flere datoer og sagsreferencer Det nye BBR

  24. Global unik id (UUID) Stabile identifikationer Det nye BBR

  25. NU FØR Lilleby kommune Lilleby kommune Hovedvejen 14A0358-2130-014A Søvej 20358-5500-002 Brugervendtnøgle Brugervendtnøgle UUID: 60e1d51a-c1c5-11d5-b13c-cfdb4afc04d1 Stabil og global adresse id Det nye BBR

  26. NU FØR Storeby kommune Lilleby kommune Søvej 20360-6600-002 Søvej 20358-5500-002 Brugervendtnøgle Brugervendtnøgle UUID: 60e1d51a-c1c5-11d5-b13c-cfdb4afc04d1 Stabil og global adresse id (2) Det nye BBR

  27. Det er vigtigt at holde styr på adressen selv om husnummeret skifter Det nye BBR

  28. Sammenfatning: Vigtigste data-nyheder • Nye objekttyper, f.eks. teknisk anlæg, rum, etage • Adresser: To selvstændige objekttyper • Adresse: Komplet med vejnavn, postnummer, bynavn … • Geografi: Adressepunkter og bygningspunkter • Status: Sagsdata og (gældende) stamdata • Historie: Flere datoer og tidsstempler, Jour.nr, ESDH • Identifikation: Stabile globalt unike id’er (UUID) • [Kvalitet: Logiske og sandsynlighedskontroller] • [Standardisering: OIOXML datatyper] Det nye BBR

  29. 4. BBR Snitflader Formål, målgruppe og funktionalitet

  30. BBRs åbne snitflader betyder at der en 3. part kan udvikle andre kommunale applikationer og fagsystemer til at opdatere BBR. BBRKommune-løsning C BBRKommune For adressernes vedkommende skal kommunerne anskaffe sig en selvstændig løsning til opdatering af adressepunkter. BBRKommune BBRKommune-løsning B BBRKommune BBRAdresse BBRKommune GIS Standard BBRkommune- klient BBR Adresse-løsning A med kort Åbne BBR-snitflader BBR Adresse-løsning B med kort BBR Adresse-løsning C med kort BBR-system Nyt BBR: Mulighederne i åbne snitflader Det nye BBR

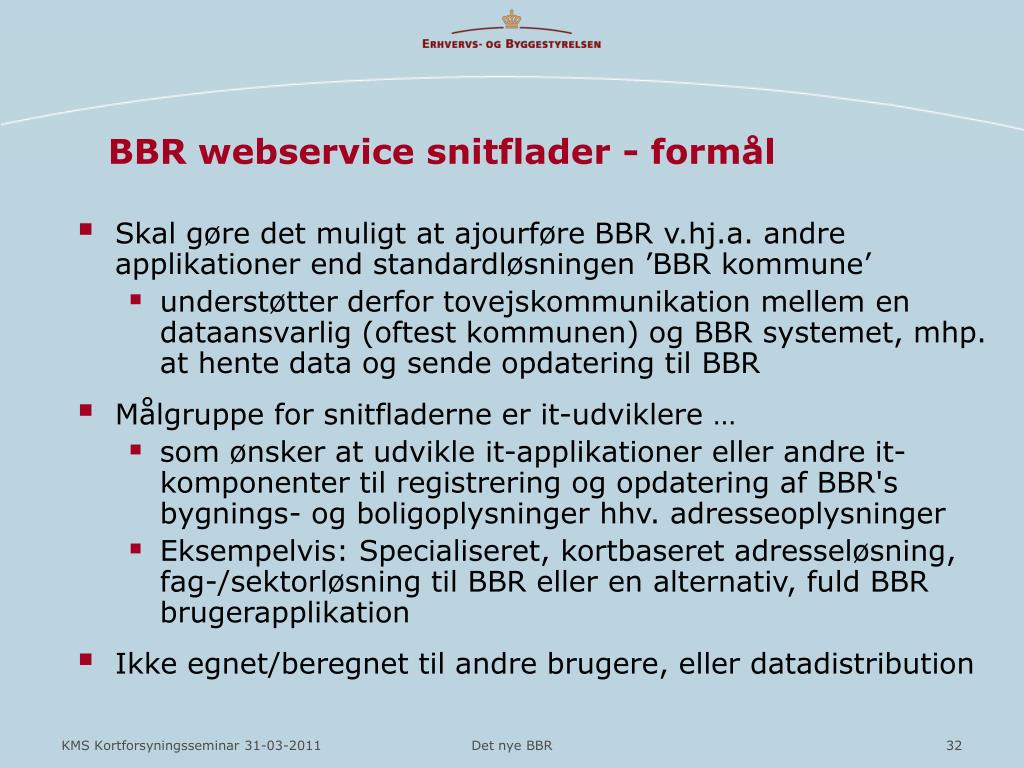

  31. BBR webservice snitflader - formål • Skal gøre det muligt at ajourføre BBR v.hj.a. andre applikationer end standardløsningen ’BBR kommune’ • understøtter derfor tovejskommunikation mellem en dataansvarlig (oftest kommunen) og BBR systemet, mhp. at hente data og sende opdatering til BBR • Målgruppe for snitfladerne er it-udviklere … • som ønsker at udvikle it-applikationer eller andre it-komponenter til registrering og opdatering af BBR's bygnings- og boligoplysninger hhv. adresseoplysninger • Eksempelvis: Specialiseret, kortbaseret adresseløsning, fag-/sektorløsning til BBR eller en alternativ, fuld BBR brugerapplikation • Ikke egnet/beregnet til andre brugere, eller datadistribution Det nye BBR

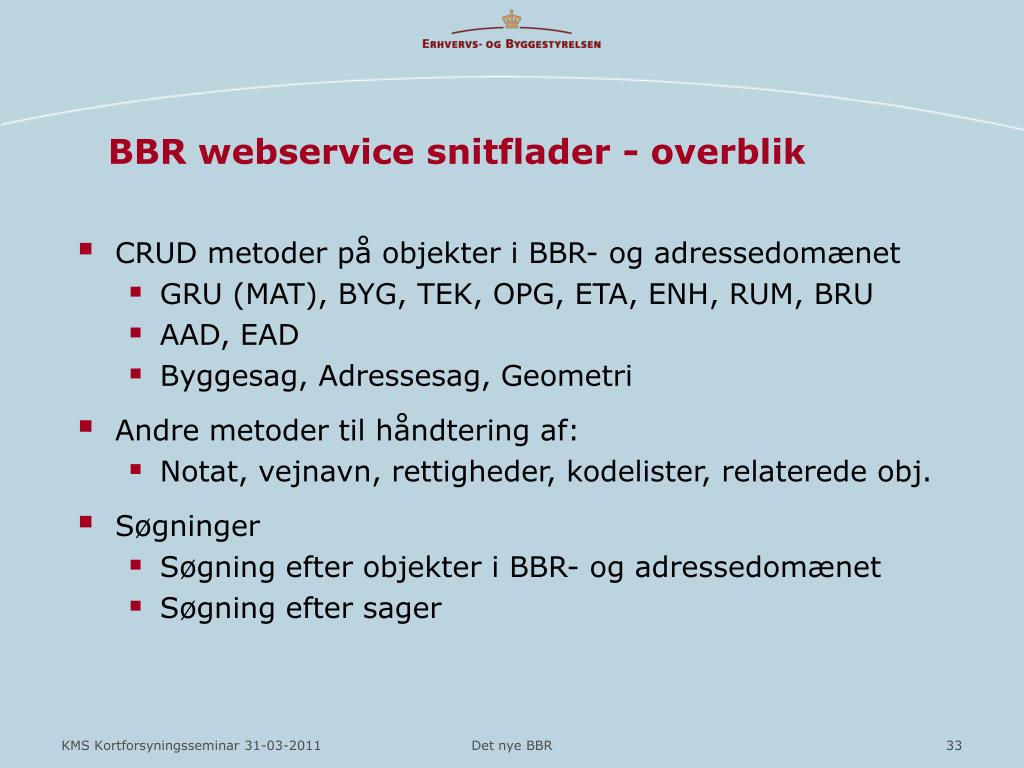

  32. BBR webservice snitflader - overblik • CRUD metoder på objekter i BBR- og adressedomænet • GRU (MAT), BYG, TEK, OPG, ETA, ENH, RUM, BRU • AAD, EAD • Byggesag, Adressesag, Geometri • Andre metoder til håndtering af: • Notat, vejnavn, rettigheder, kodelister, relaterede obj. • Søgninger • Søgning efter objekter i BBR- og adressedomænet • Søgning efter sager Det nye BBR

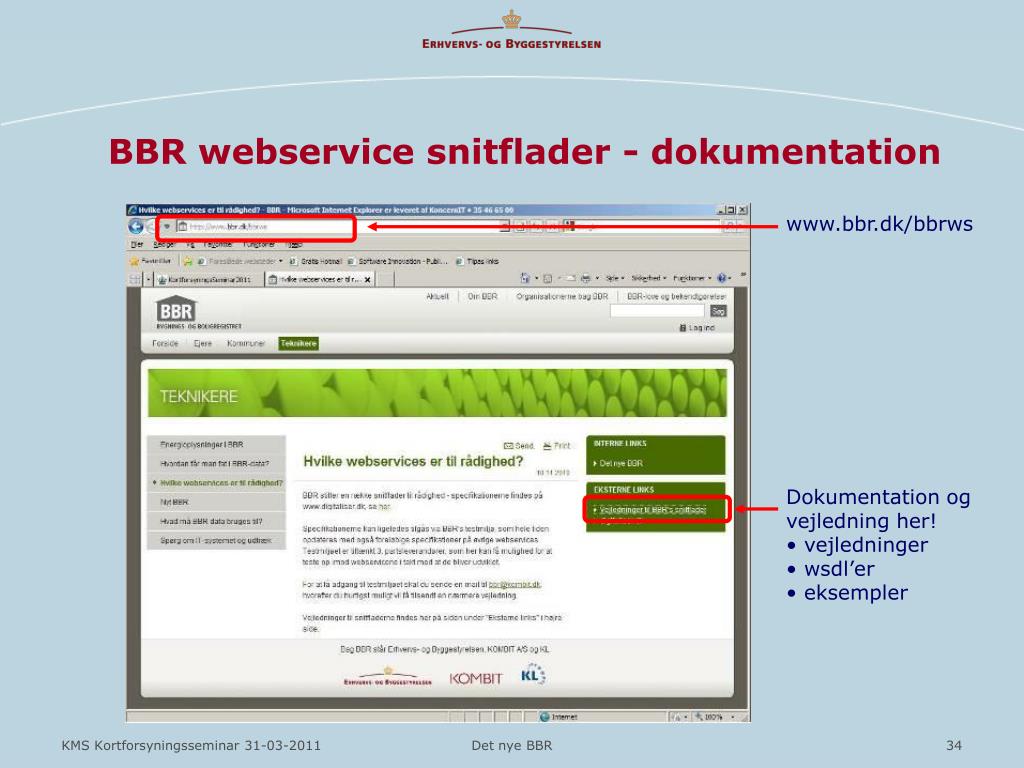

  33. www.bbr.dk/bbrws • Dokumentation og vejledning her! • vejledninger • wsdl’er • eksempler BBR webservice snitflader - dokumentation Det nye BBR

  34. 273 s. 22 s. 89 s. BBR webservice snitflader - vejledning Vejledning og dokumentation Det nye BBR

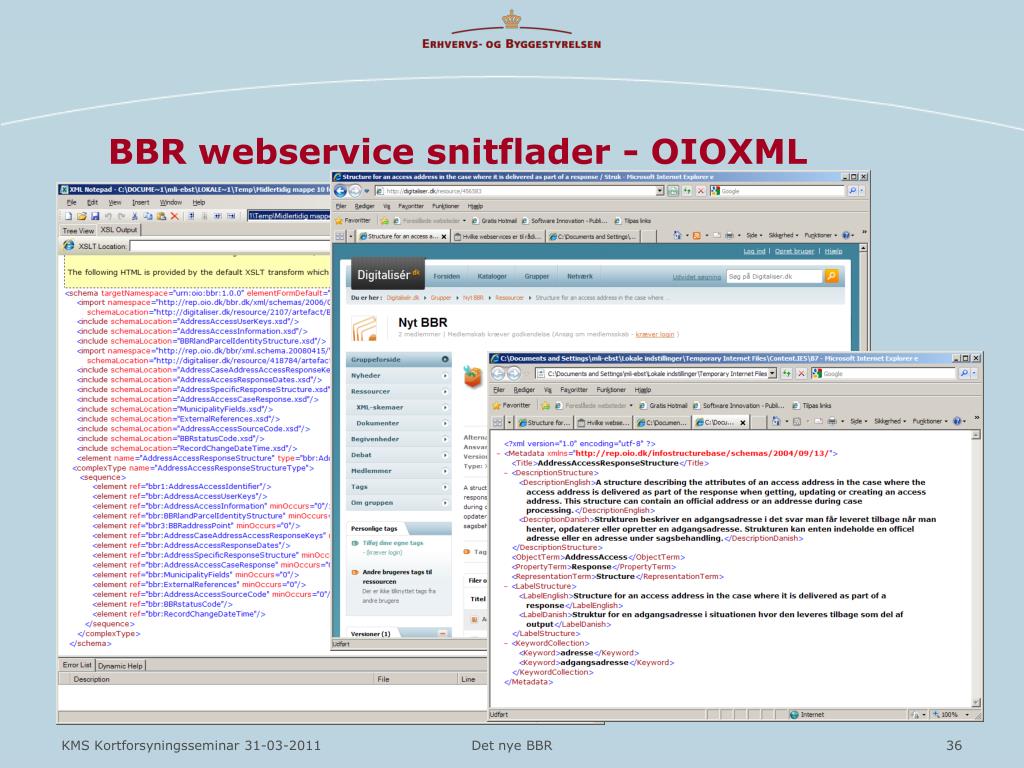

  35. BBR webservice snitflader - OIOXML Det nye BBR

  36. Eks: Construction Point ~ bygningspunkt Det nye BBR

  37. Eks: Use Unit ~ brugsenhed Det nye BBR

  38. Eks: Building ~ bygning 20. april 2010 Eksempel 1: BuildingStructure Belysning af BBR-snitflader Det nye BBR

  39. KMD ”Struktura Adresse” LIFA ”GM BBR-Adresse” Grontmij: ”RAP-x” GeoSite: ”Adresse Link” Geograf: ”Adr-Ajour” Niras: ”NIRAS RAP” Eksempler: BBR adresseløsninger Det nye BBR

  40. 6. Afslutning

  41. Personer Virksomheder Natur og Infrastruktur Fast ejendom Lokalitet Trafiknet Adresser Landskab Landinddelinger Steder Digitaliseringsstrategi 2011, Grunddata Huse Grunde Digitaliseringsstrategiens initiativer om genbrug af data introducerer begrebet ’autoritative grunddata’ Det nye BBR

  42. ’Management by fear’ Det nye BBR

  43. Spørgsmål og kontakt BBRs websted: www.bbr.dk EBSTs BBR-gruppe: Lars Misser, Dennis Greger Jensen, Ulrik Nielsen: bbr@ebst.dk Info og vejledning om adresser: adresse-info.dk Erhvervs- og Byggestyrelsen: www.ebst.dk Morten Lind, mli@ebst.dk Det nye BBR
