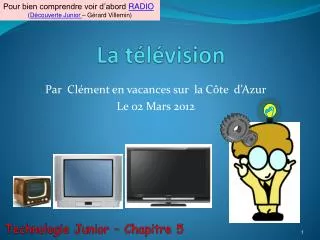

  1. Pour bien comprendre voir d’abord RADIO (Découverte Junior – Gérard Villemin) La télévision Par Clément en vacances sur la Côte d’Azur Le 02 Mars 2012 Technologie Junior – Chapitre 5

  2. Œil électronique ou caméra La caméra balaye les lignes les unes après les autres. Elle produit le signal montré ci-dessous. Le grand trait noir est un signal qui indique le passage à la ligne suivante. Image Signal télévision de l’image lue par la caméra. Noir, blanc, blanc, blanc, nouvelle ligne, blanc, blanc, noir …

  3. Émission télévision Le signal vidéo HF est envoyé dans l’espace par l’antenne. L’onde radio est émise dans l’espace avec l’onde vidéo en « bagage » (modulation). Signal télévision (vidéo). Voir explications dans le diaporama sur la radio. Mélangeur Signal haute fréquence (HF) avec vidéo. À chaque chaîne correspond une fréquence, par exemple pour M6, c’est: 487,25 Mhz. Signal haute fréquence pur.

  4. Émission-Réception télévision Le contour du signal (son enveloppe) est conservé. Nous récupérons ainsi le signal vidéo de l’image de départ. Le signal vidéo HF est capté par l’antenne. Le signal haute fréquence est éliminé.

  5. Pinceau électronique du poste de télévision Signal vidéo reçu Image formée sur l’écran de télévision Poste de télévision et pinceau électronique Le signal reçu est envoyé au pinceau électronique qui dessine l’image sur l’écran de télévision.

  6. Télévisioncouleur En télévision couleur , le pinceau noir et blanc et remplacé par trois pinceaux, chacun pour une couleur: le rouge, le vert et le bleu. Toutes les couleurs sont créées à partir d’un mélange de ces trois couleurs fondamentales. Avec une loupe , regarde une couverture de magazine, tu verras cela. Une fraction d’image en couleur Les trois couleurs fondamentales: rouge, vert et bleu (RVB). Principe de formation des images couleurs

  7. Beaucoup d’informations ! Sur un écran plat, il y a 1600 x 1200 grains d’image (pixels). Chaque pixel est défini par trois couleurs dont le niveau varie de 0 à 255. L’image est redessinée au moins 25 fois par seconde et plus souvent 100 fois par seconde. Pour définir les niveaux de couleur d’un pixel 3 octets Pour définir une image: 3 x 1600 x 1200 = 5,76 Moctets M = Méga ou million Pour avoir une seconde d’image: x 100 576 Moctets G = Giga ou milliard Pour un film de 1h30 = 5 400 s 31 104 Goctets Ce sont des volumes d’informations considérables. Heureusement avec des astuces, les informations sont « comprimées » et occupent beaucoup moins de place. Découverte Junior
