POLIMIG Técnico em Informática Redes de ComputadoresAula 5 Prof.: Rafael Silva

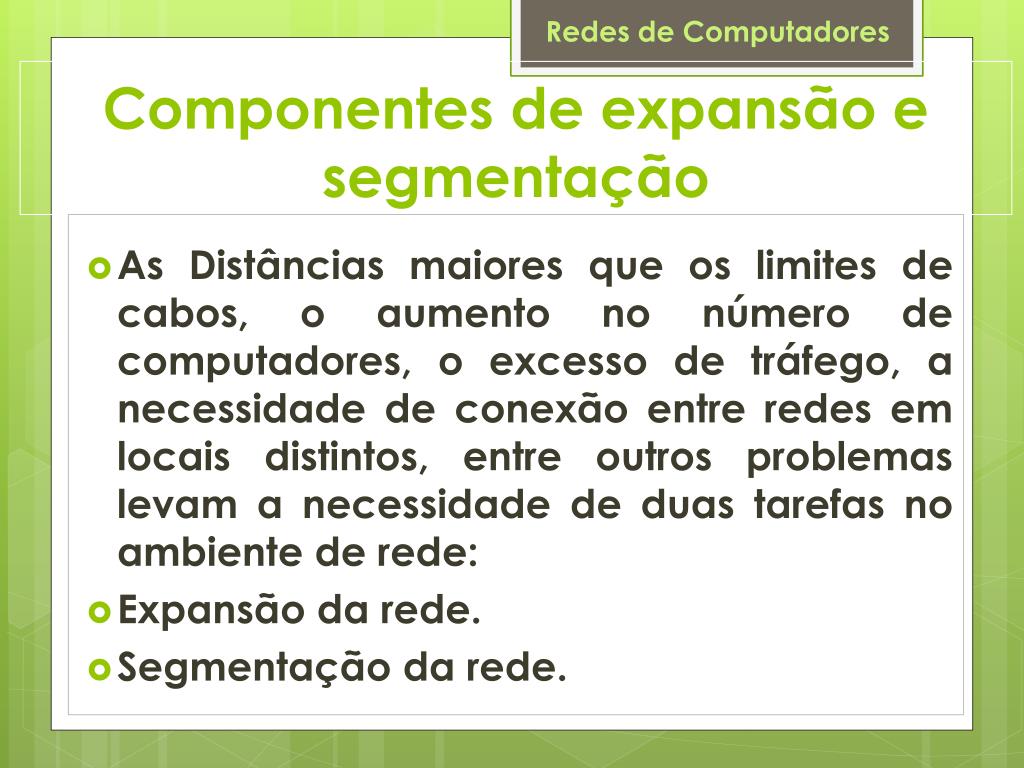

Componentes de expansão e segmentação • As Distâncias maiores que os limites de cabos, o aumento no número de computadores, o excesso de tráfego, a necessidade de conexão entre redes em locais distintos, entre outros problemas levam a necessidade de duas tarefas no ambiente de rede: • Expansão da rede. • Segmentação da rede.

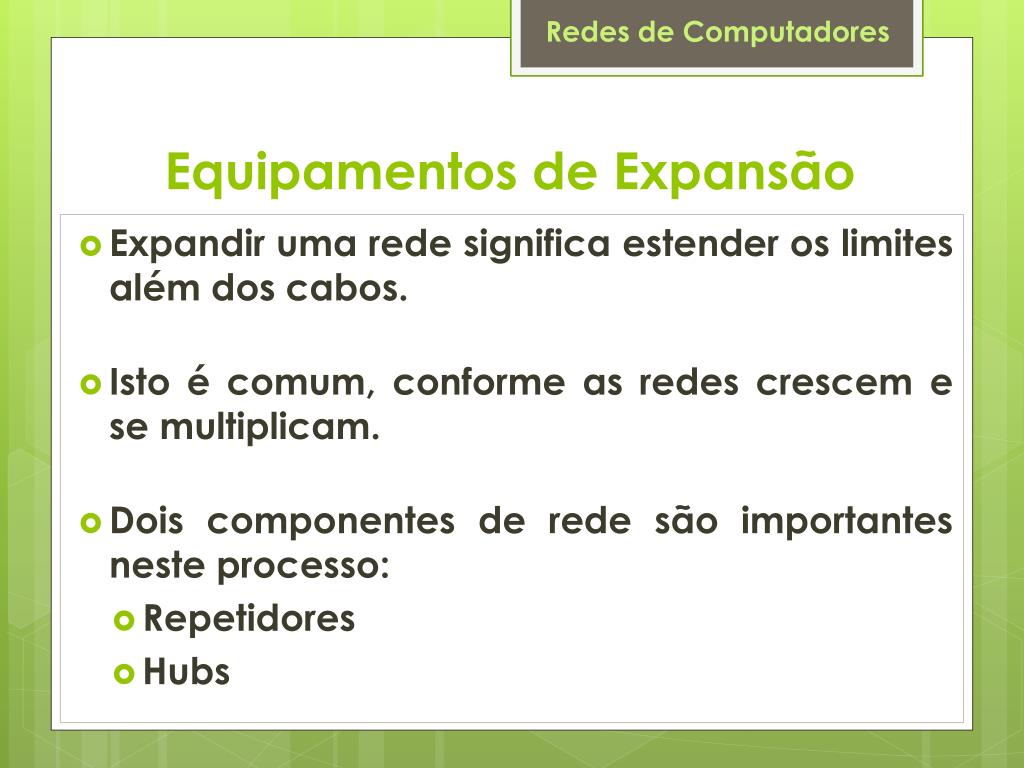

Equipamentos de Expansão • Expandir uma rede significa estender os limites além dos cabos. • Isto é comum, conforme as redes crescem e se multiplicam. • Dois componentes de rede são importantes neste processo: • Repetidores • Hubs

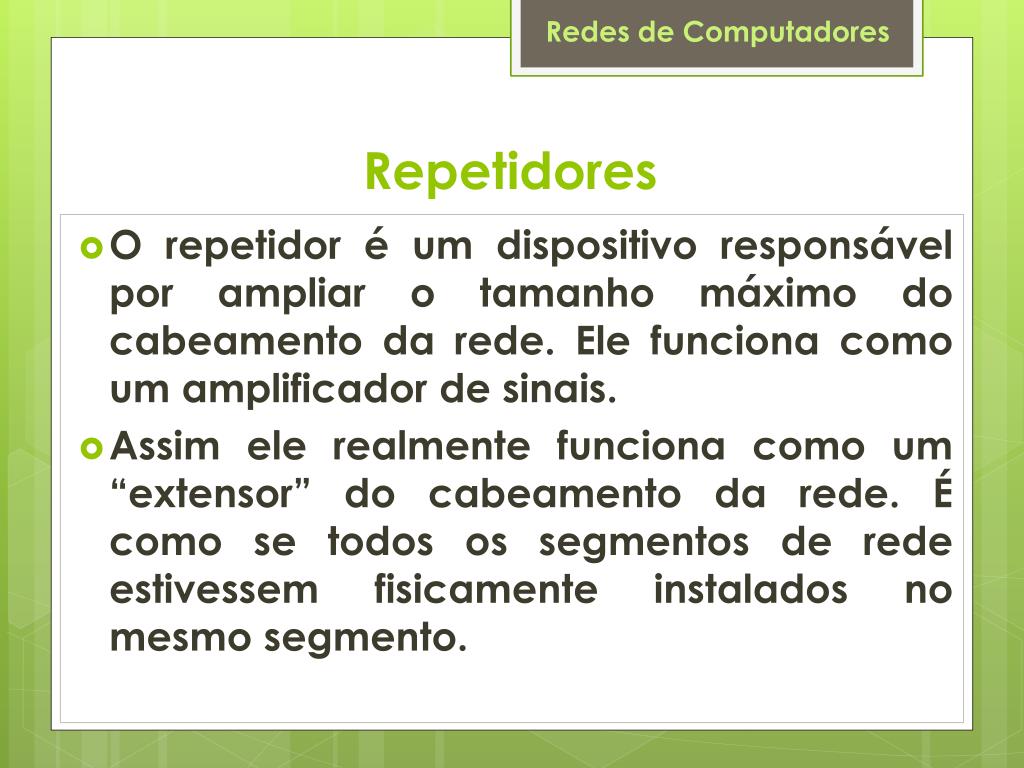

Repetidores • O repetidor é um dispositivo responsável por ampliar o tamanho máximo do cabeamento da rede. Ele funciona como um amplificador de sinais. • Assim ele realmente funciona como um “extensor” do cabeamento da rede. É como se todos os segmentos de rede estivessem fisicamente instalados no mesmo segmento.
Hubs • Os Hubs são dispositivos concentradores, responsáveis por centralizar a distribuição dos dados em redes fisicamente ligadas em estrelas. • Funciona como uma peça central, que recebe os sinais transmitidos pelas estações e os retransmite para todas as demais.

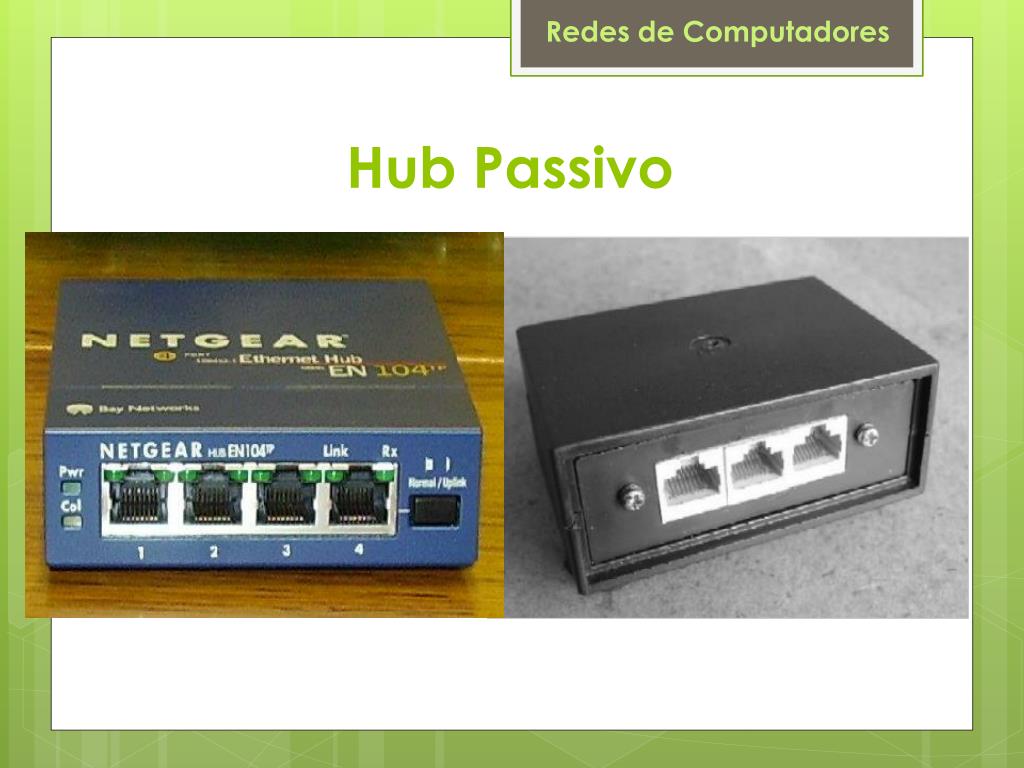

Tipos de Hubs • Passivos: Não possuem qualquer tipo de alimentação elétrica, funcionando como um espelho, refletindo os sinais recebidos para todas as estações a ele conectadas. • Apenas distribui o sinal, sem fazer qualquer tipo de amplificação, sendo assim o comprimento total do cabo não pode exceder os 100 metros permitidos pelos cabos de par trançado.

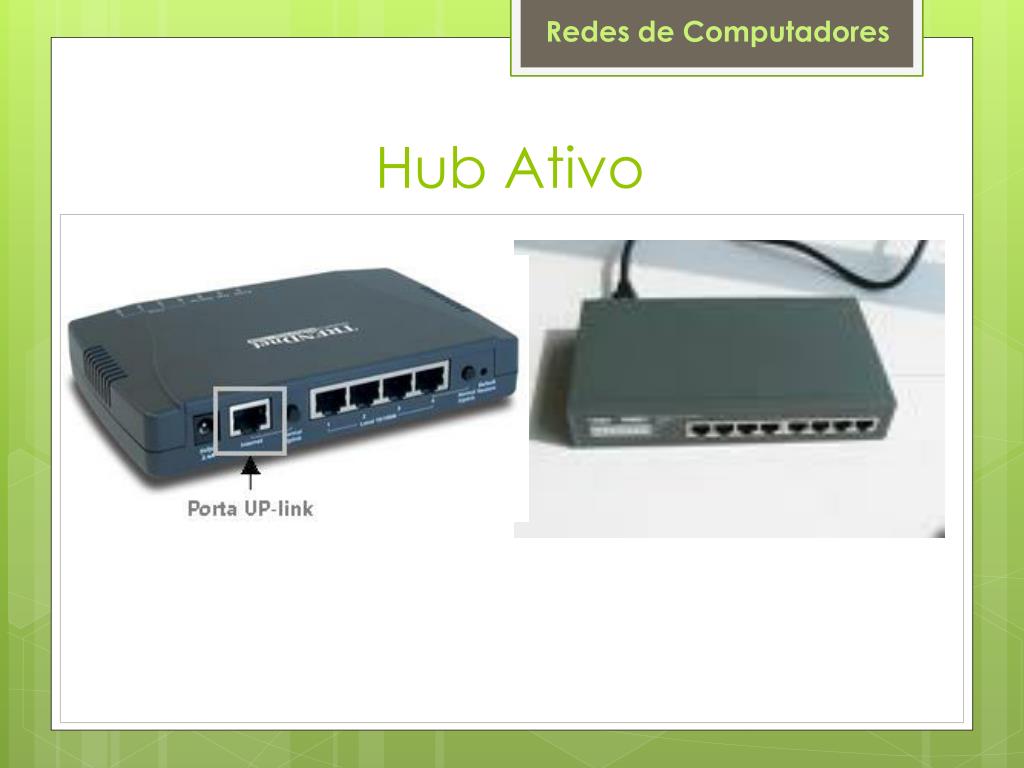

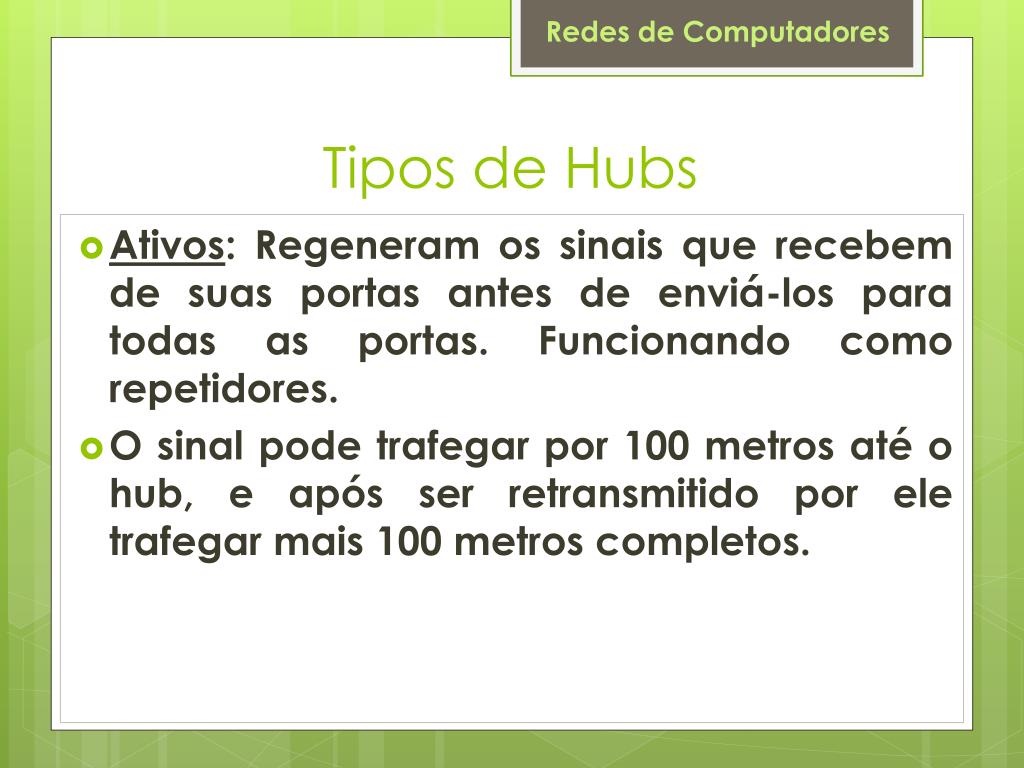

Tipos de Hubs • Ativos: Regeneram os sinais que recebem de suas portas antes de enviá-los para todas as portas. Funcionando como repetidores. • O sinal pode trafegar por 100 metros até o hub, e após ser retransmitido por ele trafegar mais 100 metros completos.

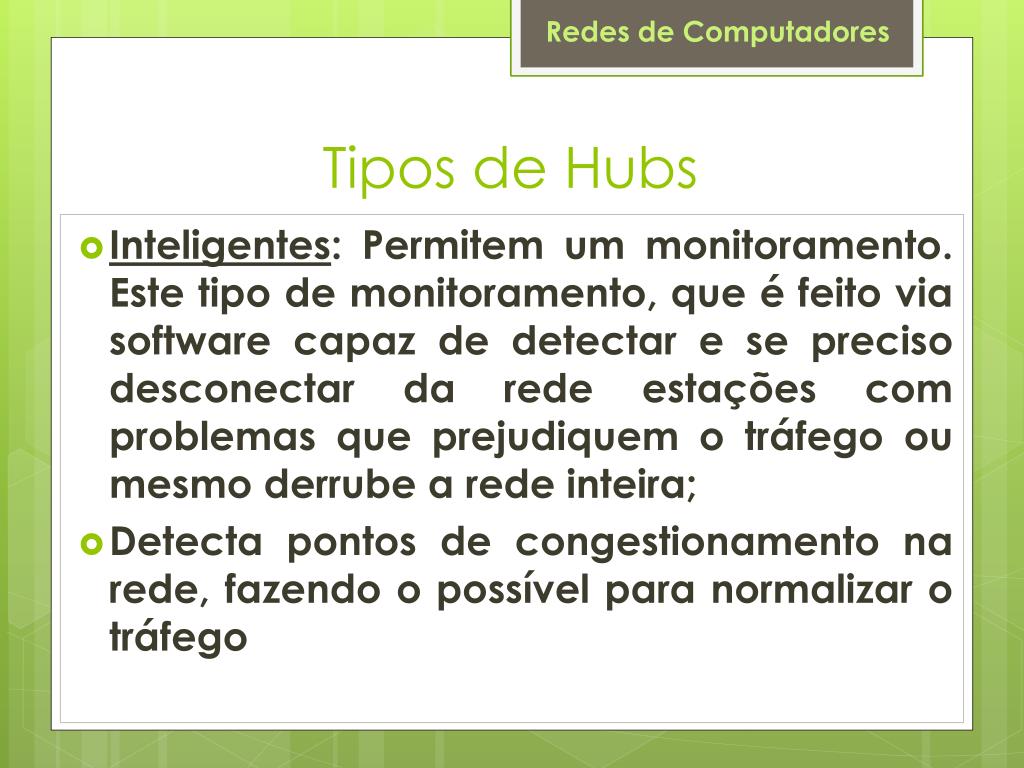

Tipos de Hubs • Inteligentes: Permitem um monitoramento. Este tipo de monitoramento, que é feito via software capaz de detectar e se preciso desconectar da rede estações com problemas que prejudiquem o tráfego ou mesmo derrube a rede inteira; • Detecta pontos de congestionamento na rede, fazendo o possível para normalizar o tráfego

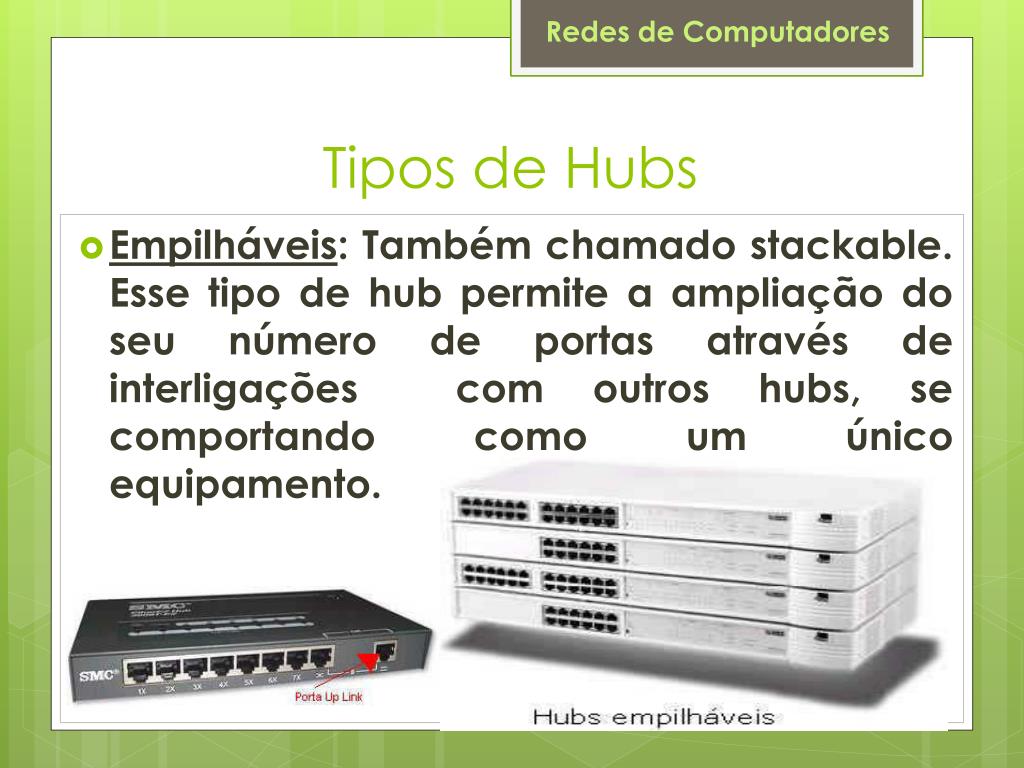

Tipos de Hubs • Empilháveis: Também chamado stackable. Esse tipo de hub permite a ampliação do seu número de portasatravés de interligações com outros hubs, se comportando como um único equipamento.

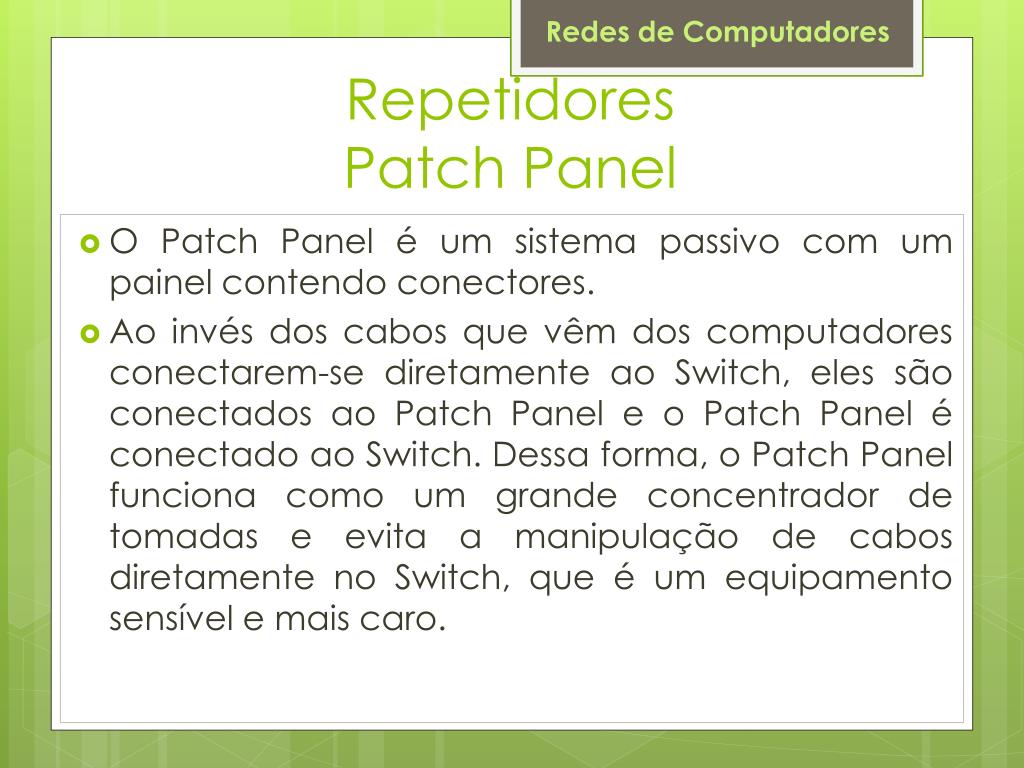

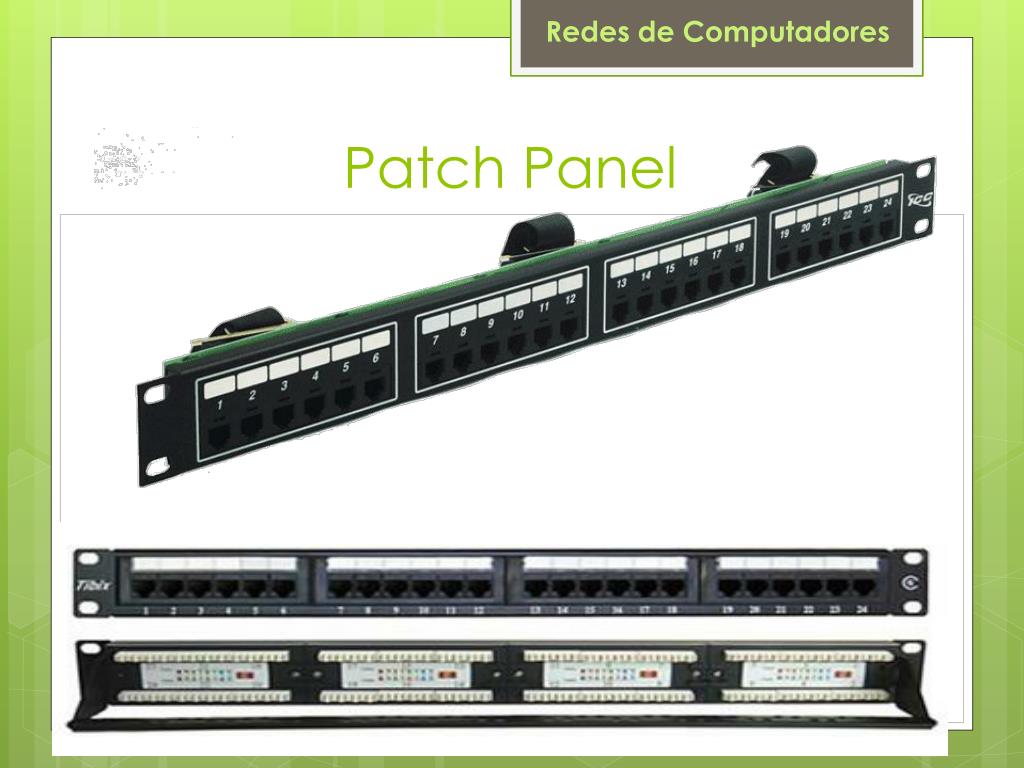

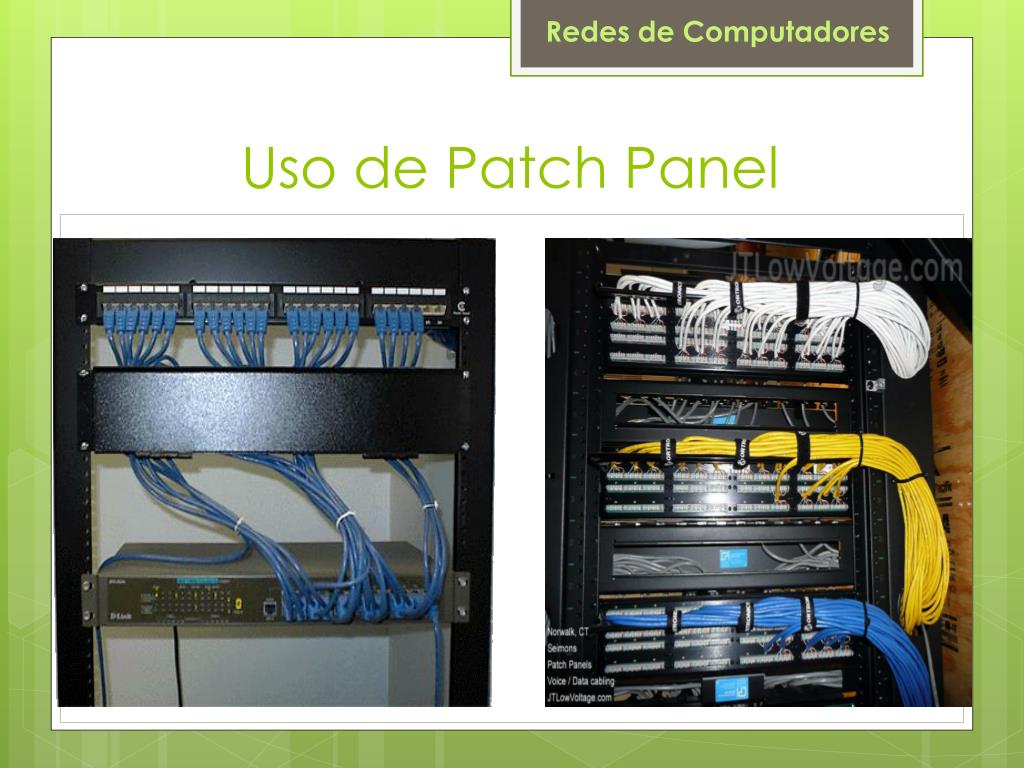

RepetidoresPatch Panel • O Patch Panelé um sistema passivo com um painel contendo conectores. • Ao invés dos cabos que vêm dos computadores conectarem-se diretamente ao Switch, eles são conectados ao Patch Panel e o Patch Panel é conectado ao Switch. Dessa forma, o Patch Panelfunciona como um grande concentrador de tomadas e evita a manipulação de cabos diretamente no Switch, que é um equipamento sensível e mais caro.

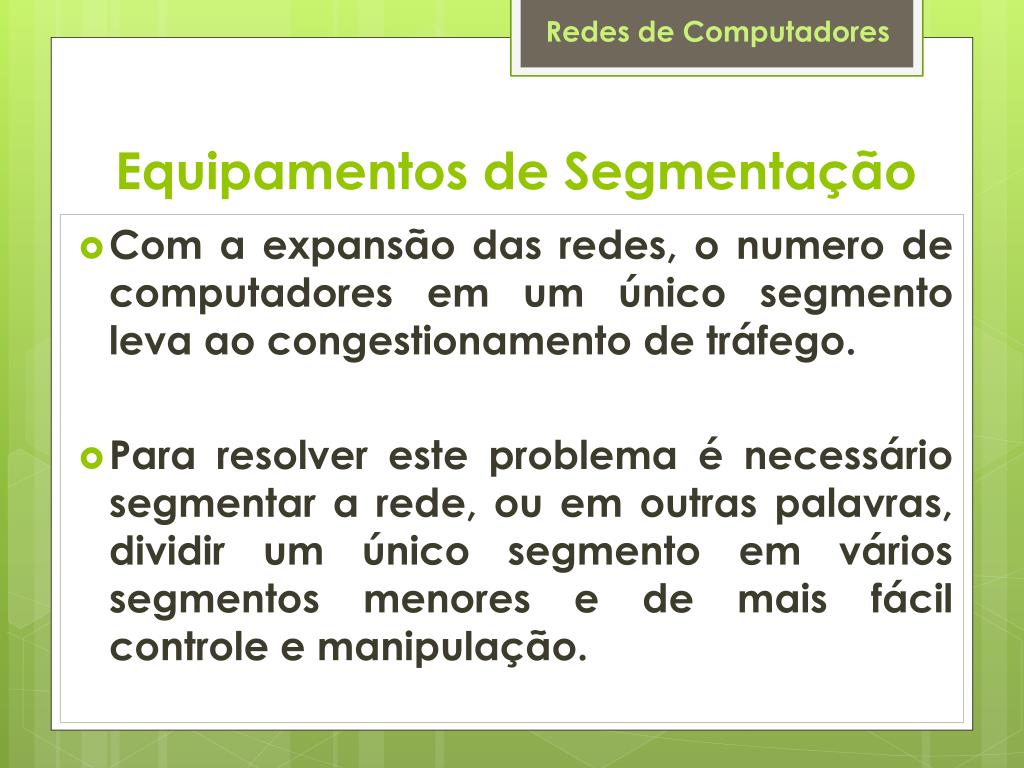

Equipamentos de Segmentação • Com a expansão das redes, o numero de computadores em um único segmento leva ao congestionamento de tráfego. • Para resolver este problema é necessário segmentar a rede, ou em outras palavras, dividir um único segmento em vários segmentos menores e de mais fácil controle e manipulação.

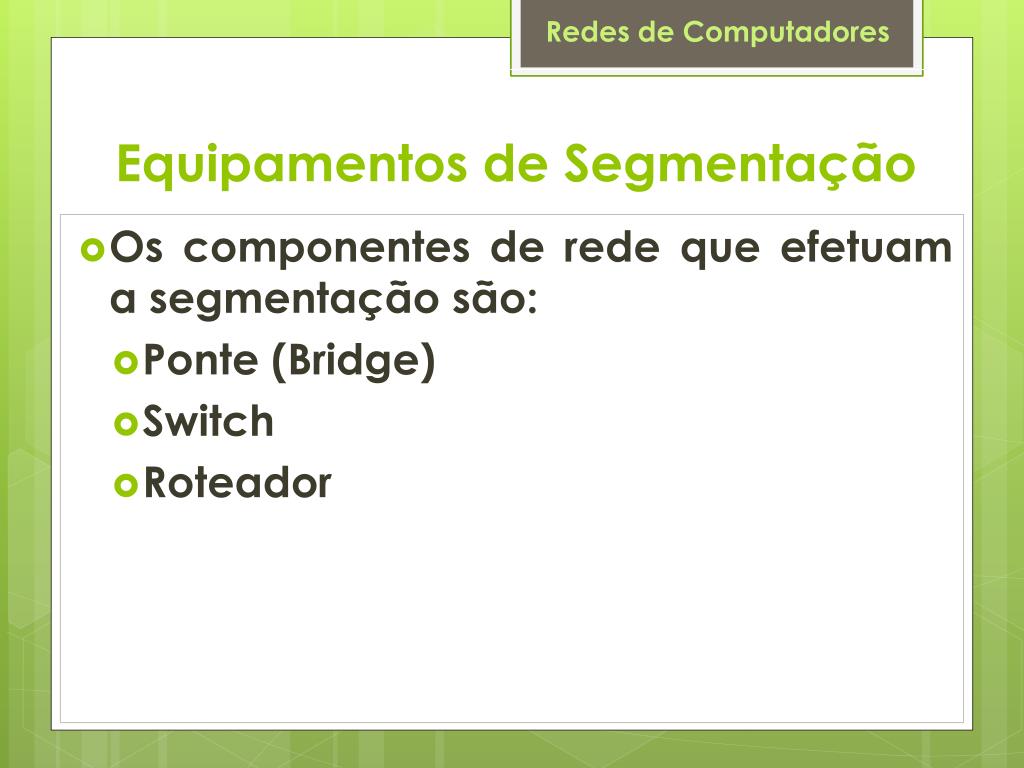

Equipamentos de Segmentação • Os componentes de rede que efetuam a segmentação são: • Ponte (Bridge) • Switch • Roteador

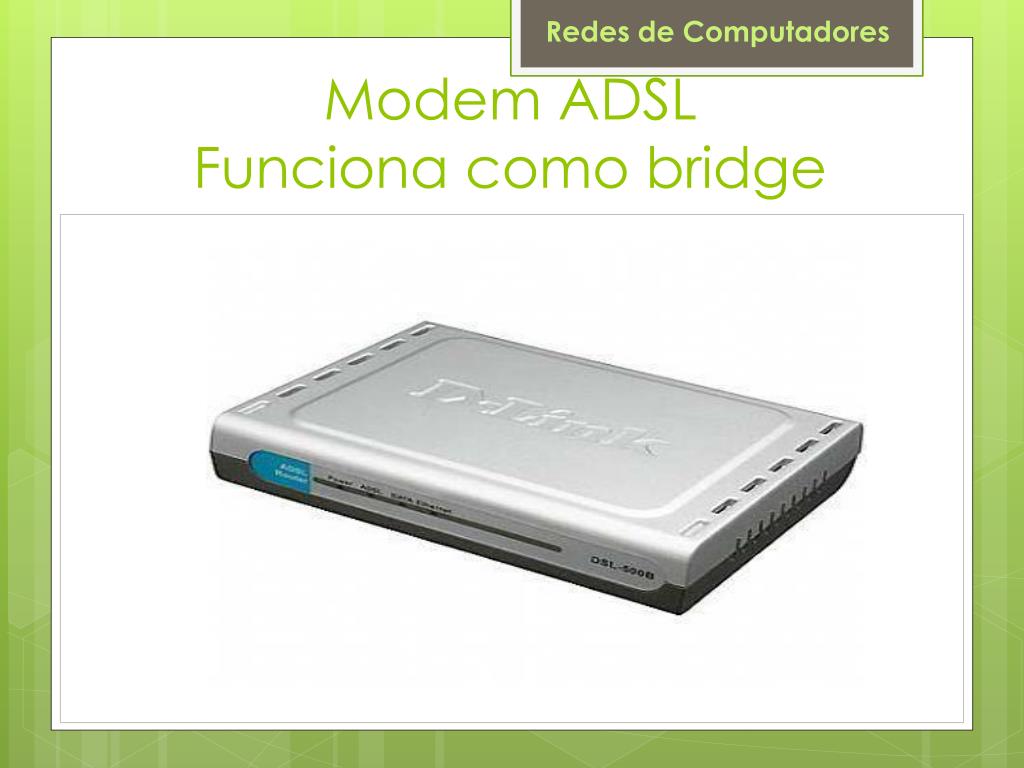

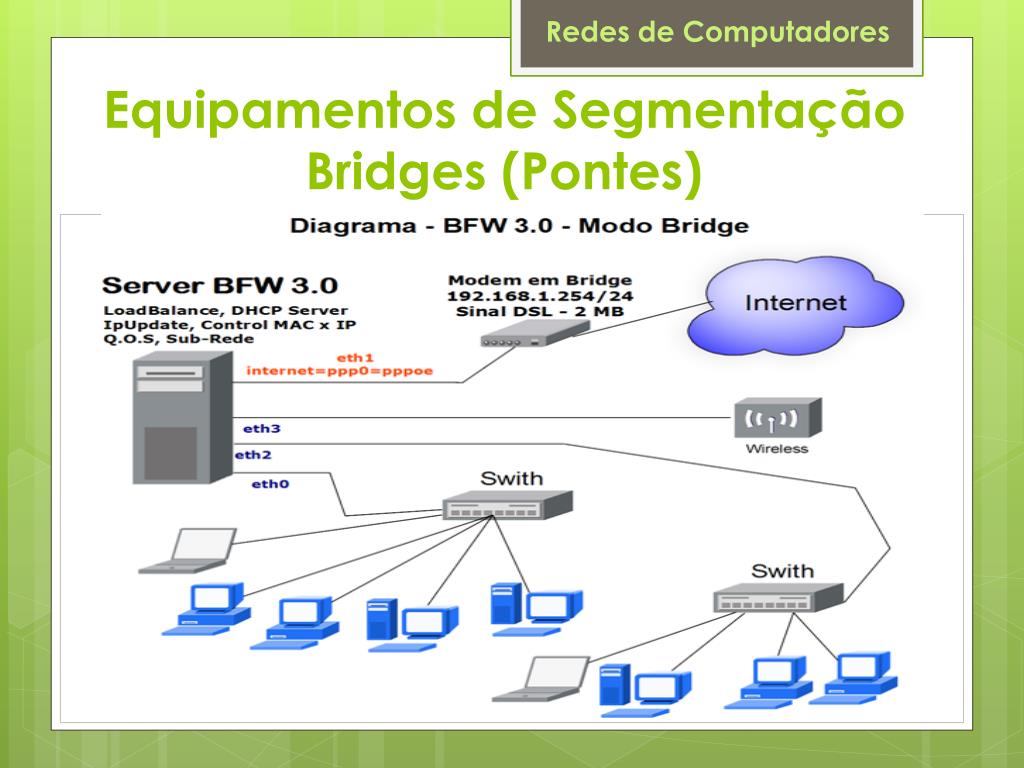

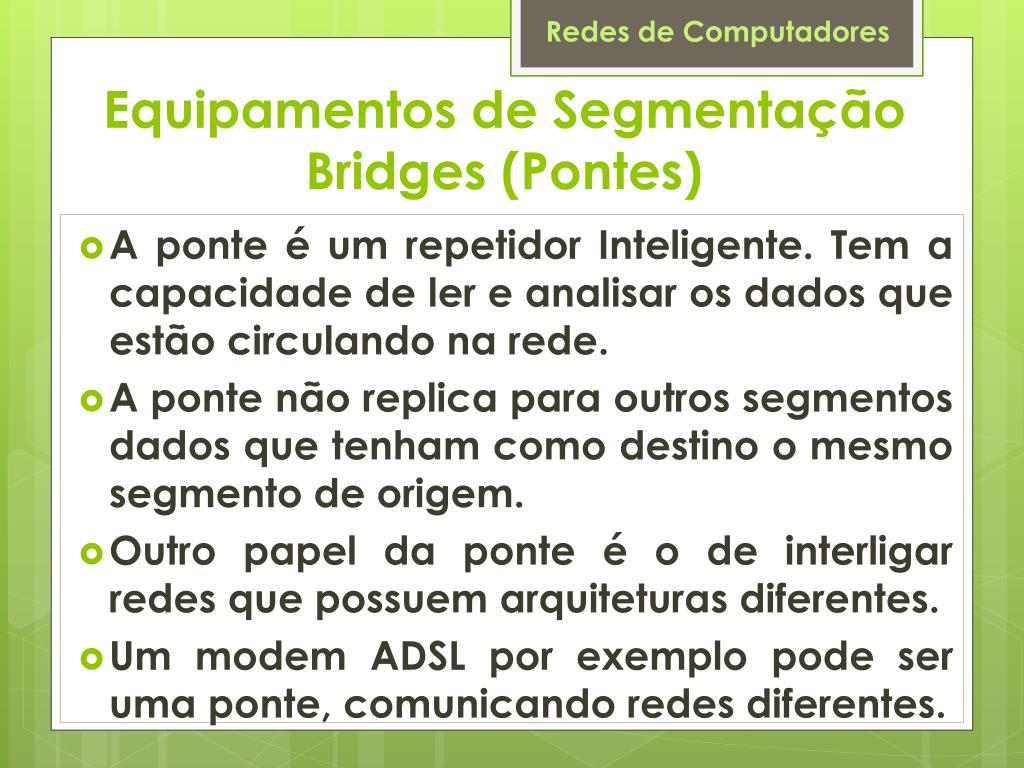

Equipamentos de SegmentaçãoBridges (Pontes) • A ponte é um repetidor Inteligente. Tem a capacidade de ler e analisar os dados que estão circulando na rede. • Aponte não replica para outros segmentos dados que tenham como destino o mesmo segmento de origem. • Outro papel da ponte é o de interligar redes que possuem arquiteturas diferentes. • Um modem ADSL por exemplo pode ser uma ponte, comunicando redes diferentes.

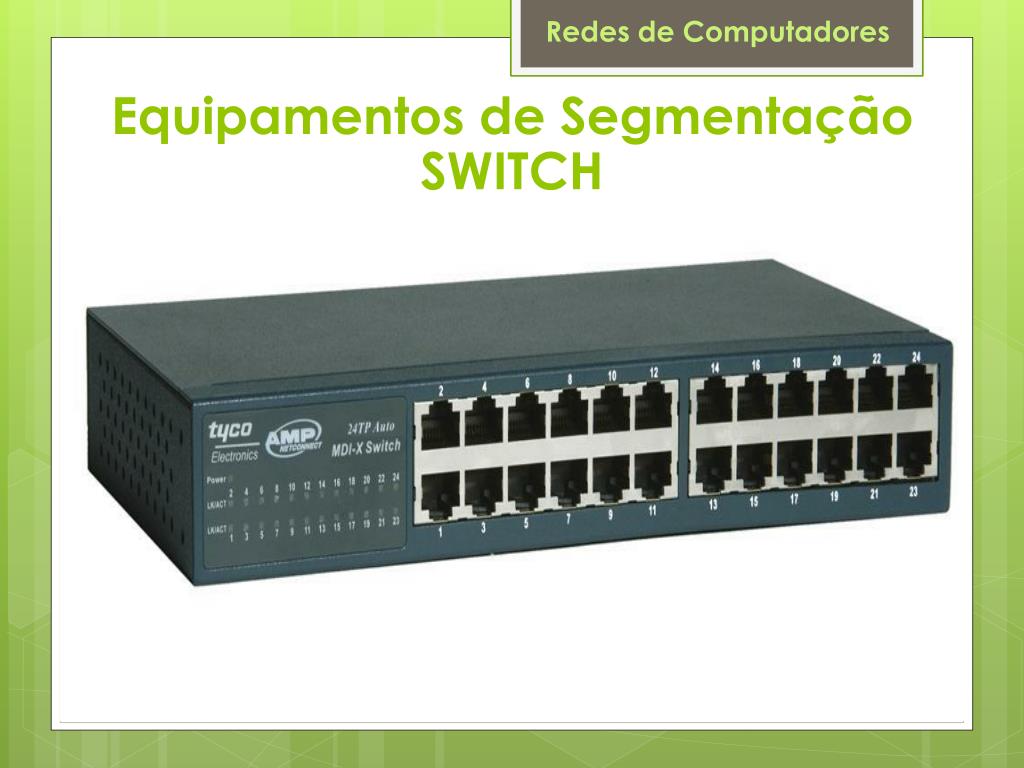

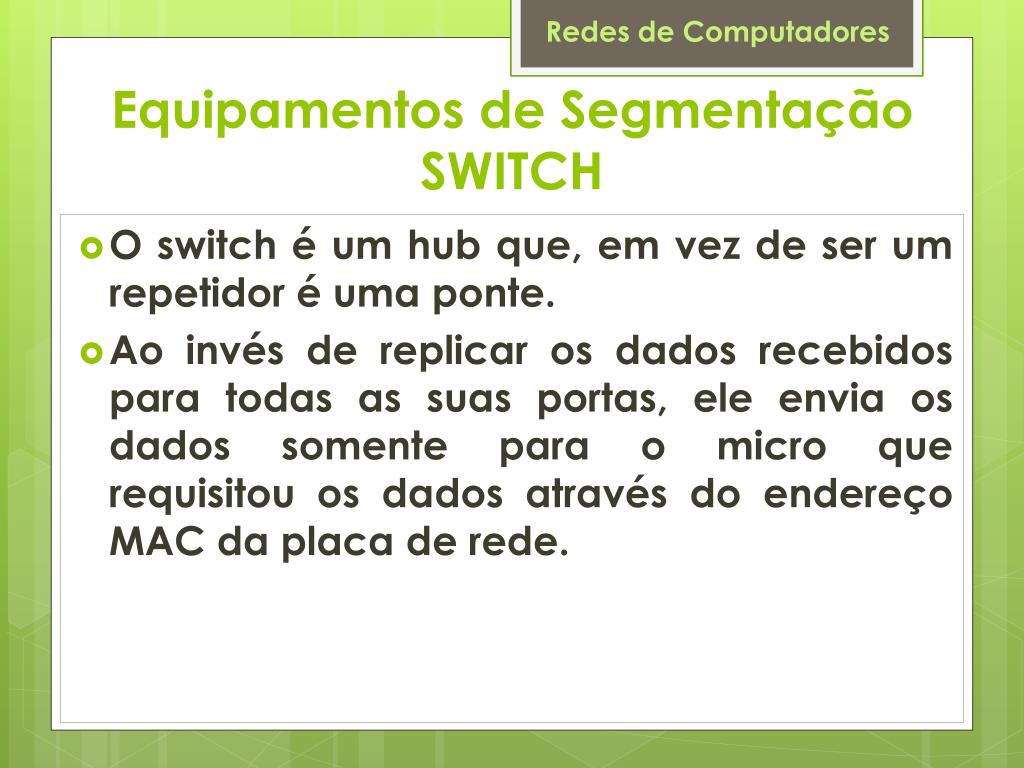

Equipamentos de SegmentaçãoSWITCH • O switch é um hub que, em vez de ser um repetidor é uma ponte. • Ao invés de replicar os dados recebidos para todas as suas portas, ele envia os dados somente para o micro que requisitou os dados através do endereço MAC da placa de rede.

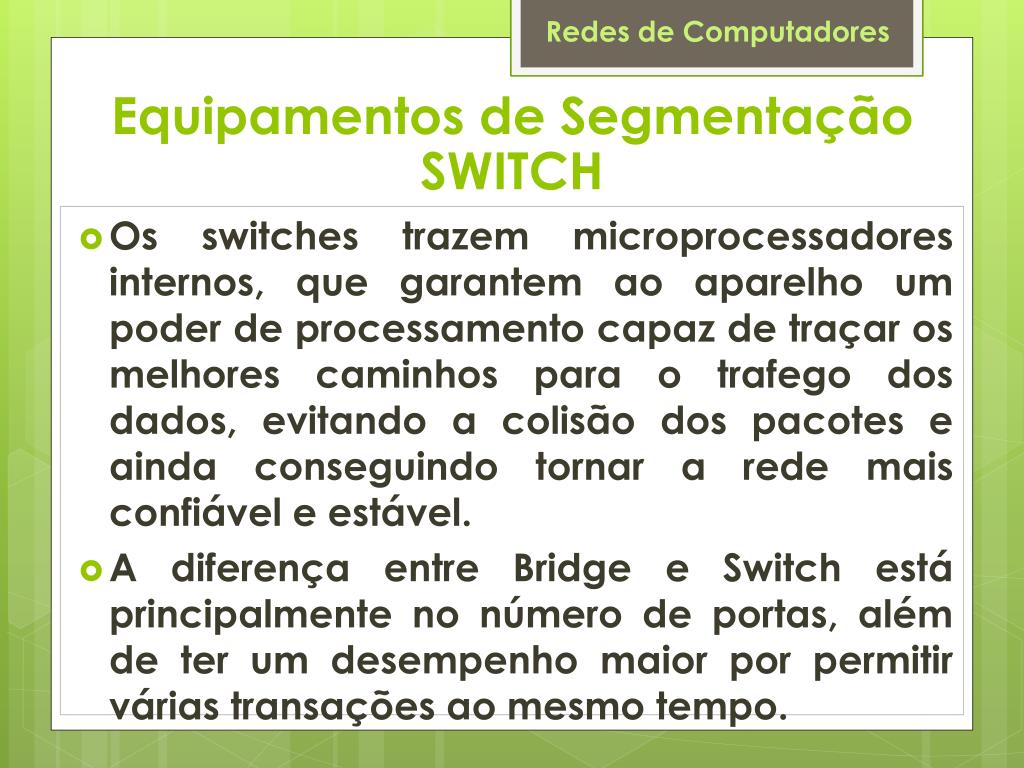

Equipamentos de SegmentaçãoSWITCH • Os switches trazem microprocessadores internos, que garantem ao aparelho um poder de processamento capaz de traçar os melhores caminhos para o trafego dos dados, evitando a colisão dos pacotes e ainda conseguindo tornar a rede mais confiável e estável. • A diferença entre Bridge e Switch está principalmente no número de portas, além de ter um desempenho maior por permitir várias transações ao mesmo tempo.

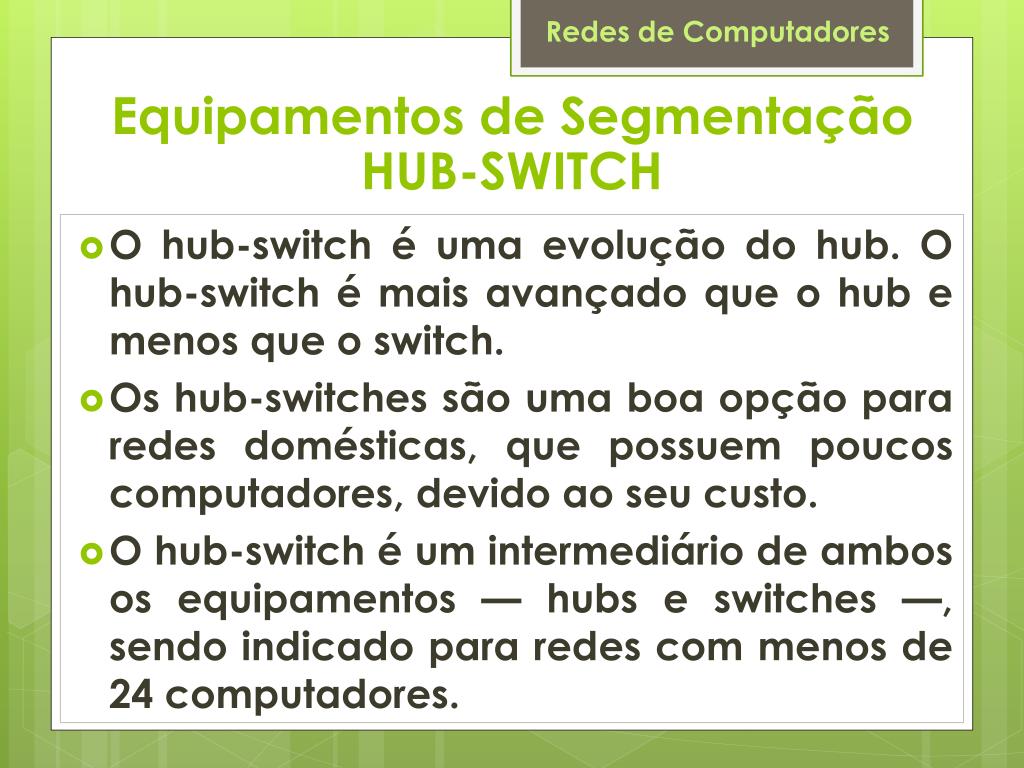

Equipamentos de SegmentaçãoHUB-SWITCH • O hub-switch é uma evolução do hub. O hub-switch é mais avançado que o hub e menos que o switch. • Os hub-switches são uma boa opção para redes domésticas, que possuem poucos computadores, devido ao seu custo. • O hub-switch é um intermediário de ambos os equipamentos — hubs e switches —, sendo indicado para redes com menos de 24 computadores.

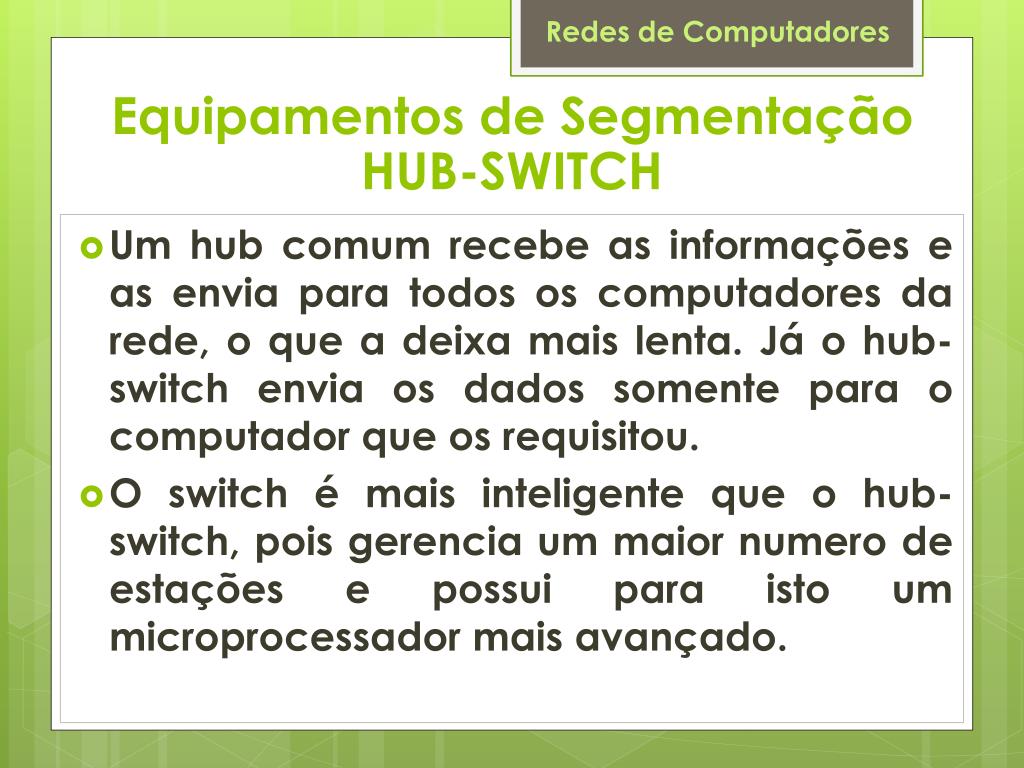

Equipamentos de SegmentaçãoHUB-SWITCH • Um hub comum recebe as informações e as envia para todos os computadores da rede, o que a deixa mais lenta. Já o hub-switch envia os dados somente para o computador que os requisitou. • O switch é mais inteligente que o hub-switch, pois gerencia um maior numero de estações e possui para isto um microprocessador mais avançado.

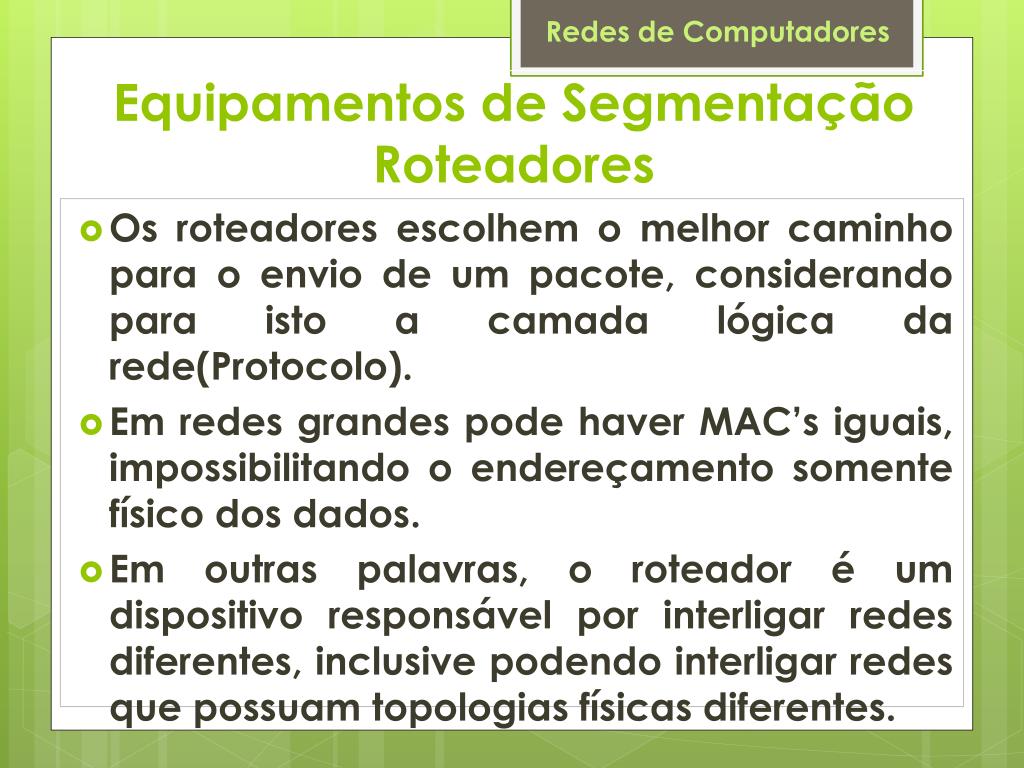

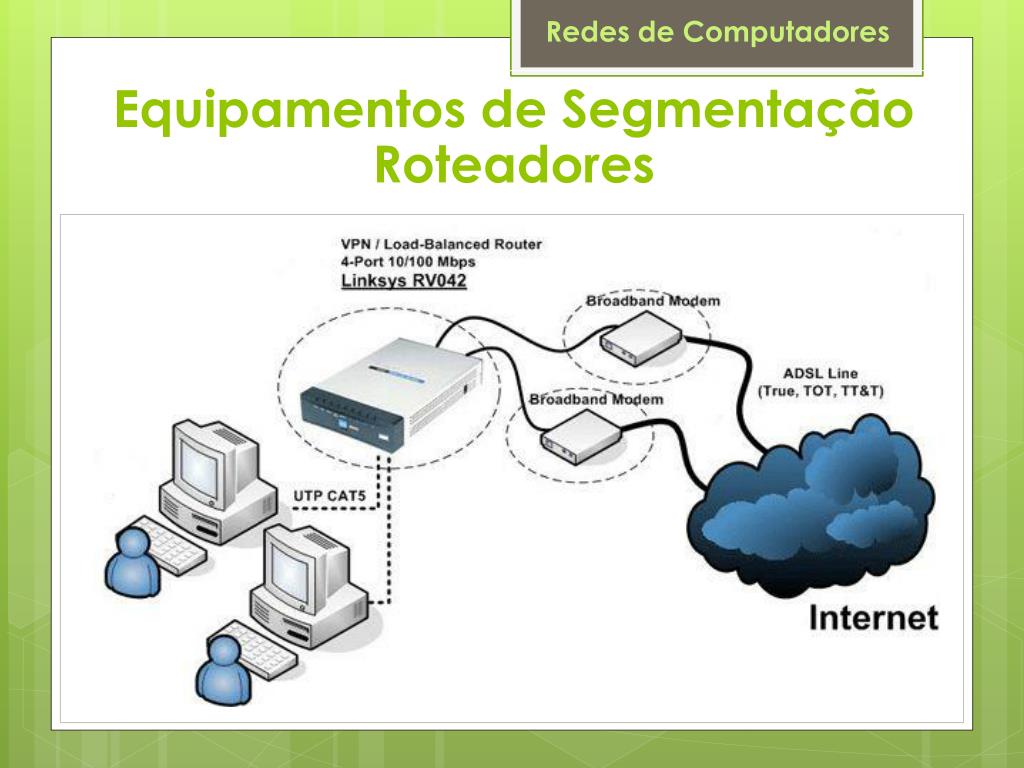

Equipamentos de SegmentaçãoRoteadores • Os roteadores escolhem o melhor caminho para o envio de um pacote, considerando para isto a camada lógica da rede(Protocolo). • Em redes grandes pode haver MAC’s iguais, impossibilitando o endereçamento somente físico dos dados. • Em outras palavras, o roteador é um dispositivo responsável por interligar redes diferentes, inclusive podendo interligar redes que possuam topologias físicas diferentes.
