  1. RYSUNEK MAP Ćwiczenie 2 PISMO TECHNICZNE KATEDRA GEODEZJI SZCZEGÓŁÓWEJ dr inż.. Elżbieta Lewandowicz

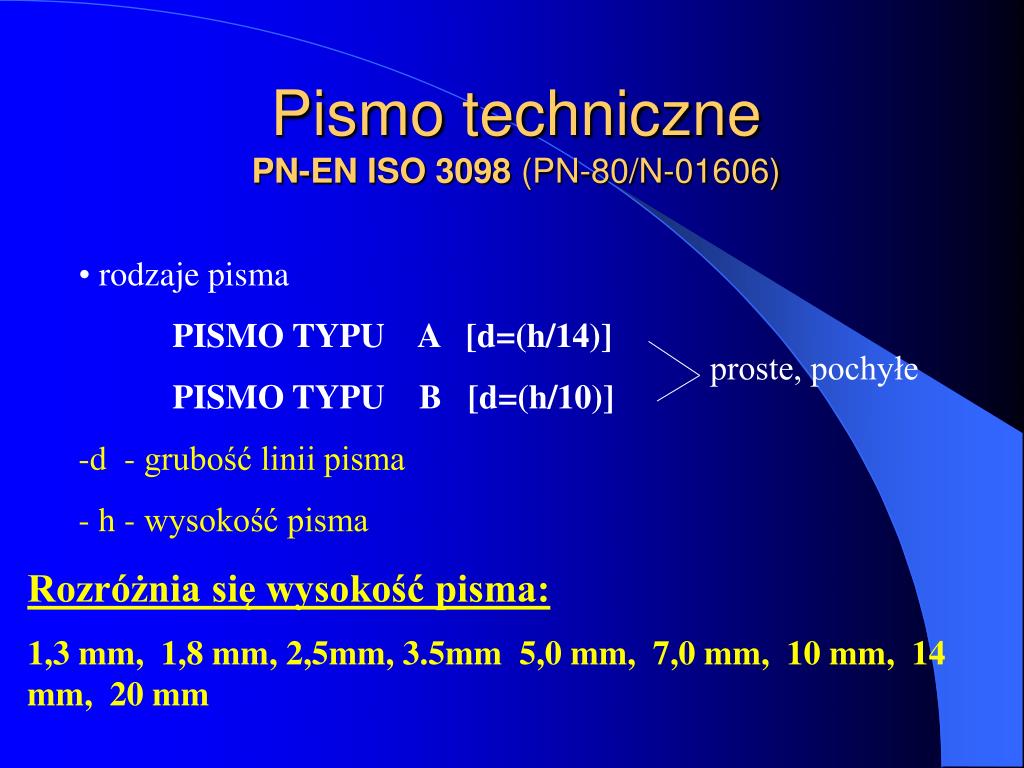

  2. Pismo technicznePN-EN ISO 3098 (PN-80/N-01606) • rodzaje pisma • PISMO TYPU A [d=(h/14)] • PISMO TYPU B [d=(h/10)] • d - grubość linii pisma • h - wysokość pisma • Rozróżnia się wysokość pisma: • 1,3 mm, 1,8 mm, 2,5mm, 3.5mm 5,0 mm, 7,0 mm, 10 mm, 14 mm, 20 mm proste, pochyłe

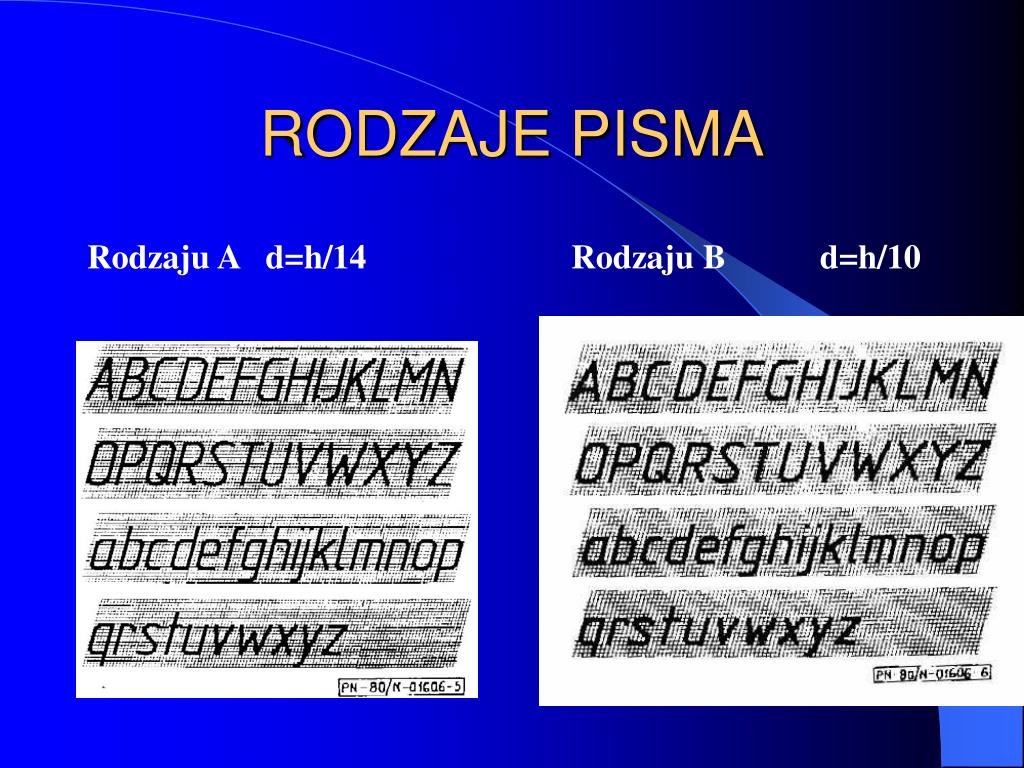

  3. RODZAJE PISMA Rodzaju A d=h/14 Rodzaju B d=h/10

  4. PODSTAWY KONSTRUKCJI PISMA • siatka pomocnicza • wzory liter, cyfr i znaków • wysokość liter : 1.3 , 1.8, 2.5, 3.5, 5, 7, 10, 12 • wielkich, - h, • małych c • szerokość liter - g d –szerokość linii pisaka a – odstęp między literami e – odstęp między wyrazami

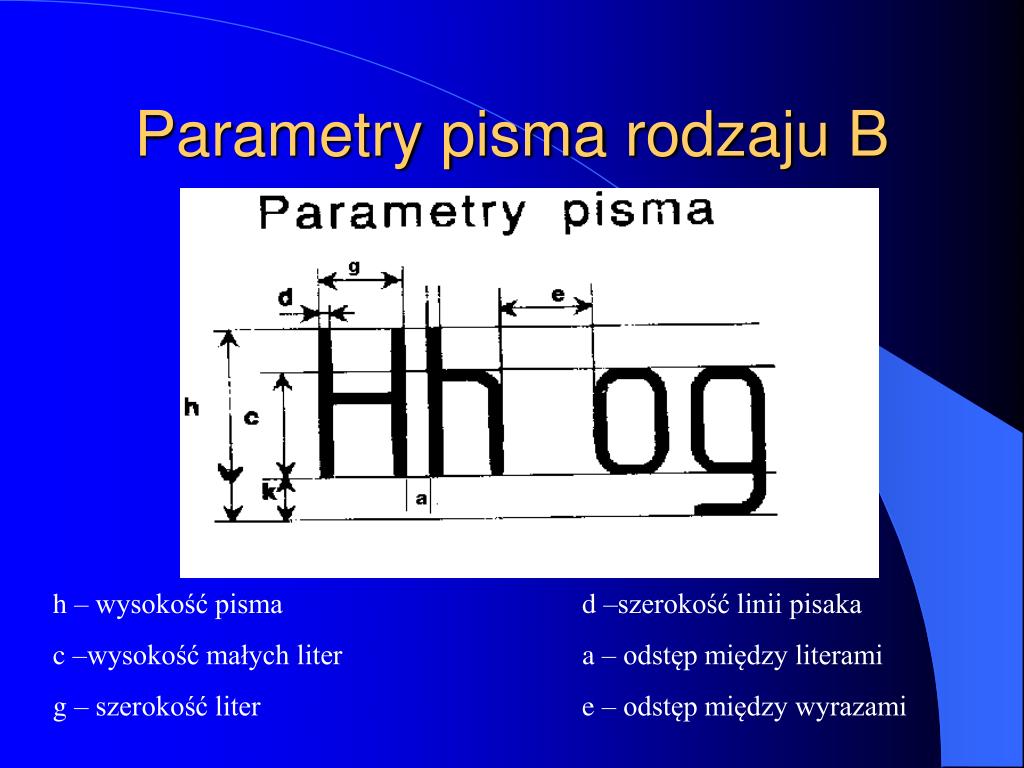

  5. Parametry pisma rodzaju B h – wysokość pisma c –wysokość małych liter g – szerokość liter d –szerokość linii pisaka a – odstęp między literami e – odstęp między wyrazami

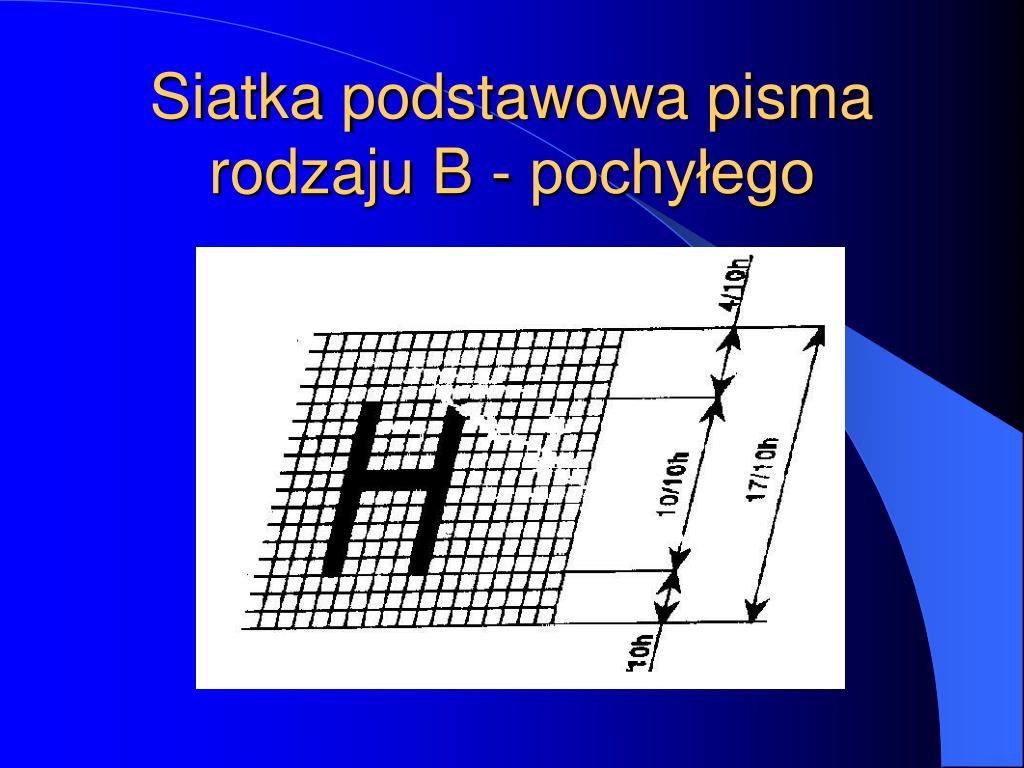

  6. Siatka podstawowa pisma rodzaju B - pochyłego

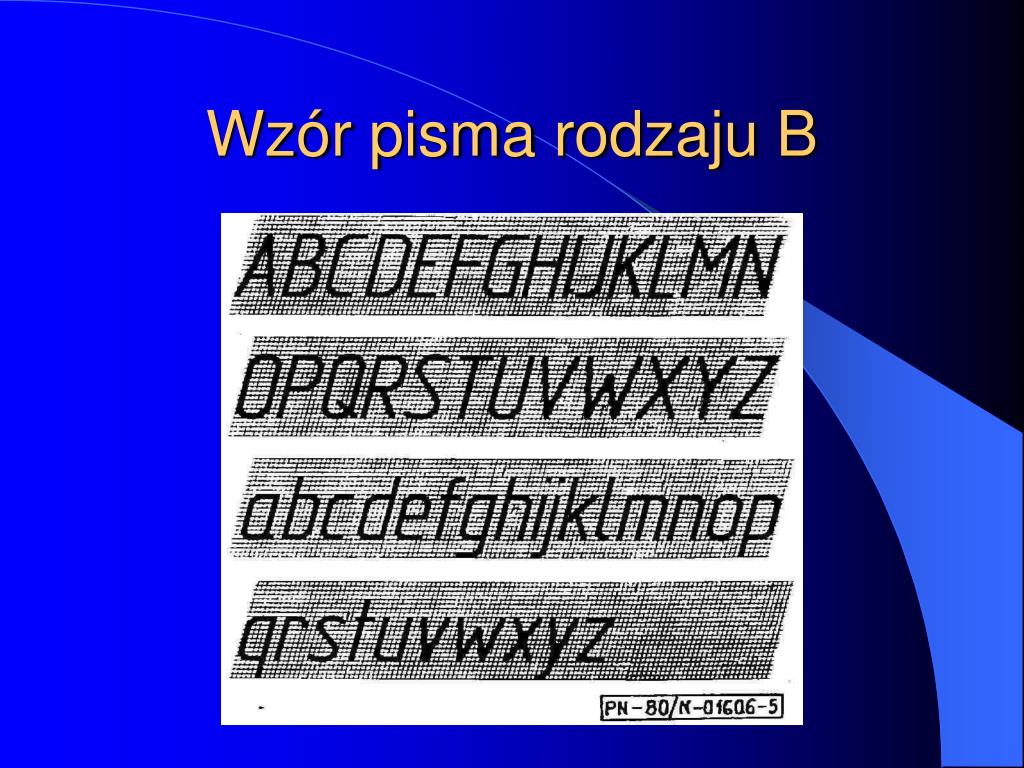

  7. Wzór pisma rodzaju B

  8. Szerokość liter i cyfr Szerokość Przykłady Bardzo wąskie 1d I i 2d l 3d j ł, 1 Wąskie 4d J c f r t Normalne 5 d C E F L T b d e g h k n o p q s u v x y z 23 5 6 7 8 9 0 6 d B D G H K Ł N O P S U Z a 4 Szerokie 7 d A M Q V X Y m n Bardzo szerokie 9 d W

  9. Polskie znaki

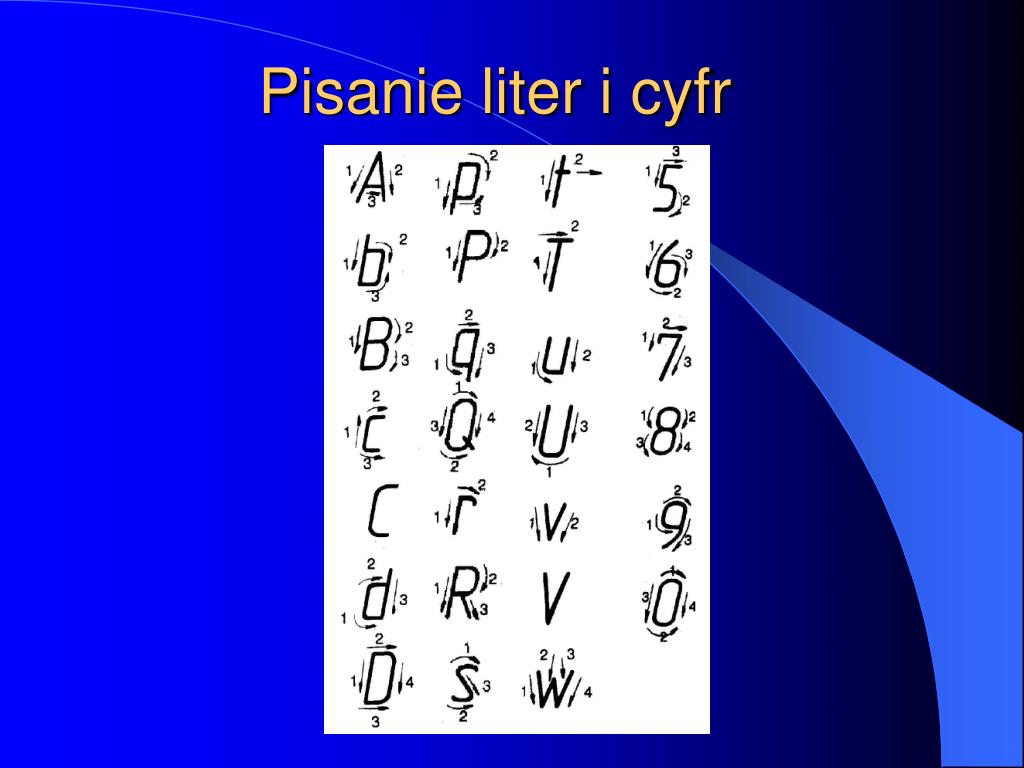

  10. Pisanie liter i cyfr

  11. Definicja mapy zasadniczej(tekst do pierwszego arkusza) • MAPA ZASADNICZA JEST TO WIELKOSKLOWE OPRACOWANIE KARTOGRAFICZNE ZAWIERAJĄCE AKTUALNE INFORMACJE O PRZESTRZENNYM ROZMIESZCZENIU OBIEKTÓW OGÓLNOGEOGRAFICZNYCH ORAZ ELEMENTACH EWIDENCJI GRUNTÓW I BUDYNKÓW, A TAKŻE SIECI UZBROJENIA TERENU: NADZIEMNYCH, NAZIEMNYCH I PODZIEMNYCH.
