溶胶 - 凝胶法制备 ZnO 薄膜 及表征

溶胶 - 凝胶法制备 ZnO 薄膜 及表征. 周秋娇 2130100402 等离子体物理. ZnO. 1 、直接带隙宽禁带半导体材料 , 室温下的禁带宽度约为 3.30eV, 结构为六角形纤锌矿结构 2 、具有较大的激子束缚能 (60meV), 理论上有可能实现室温下的紫外受激辐射 3 、材料来源非常丰富、价格低廉、无毒、易实现掺杂等 4 、掺铝的 ZnO 具有较高的导电性能 , 可以作为透明导电电极. 溶胶 - 凝胶（ Sol-Gel ）法.

hu-tucker
Download Presentation

溶胶 - 凝胶法制备 ZnO 薄膜 及表征

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 溶胶-凝胶法制备ZnO薄膜及表征 周秋娇 2130100402 等离子体物理

  2. ZnO 1、直接带隙宽禁带半导体材料,室温下的禁带宽度约为3.30eV,结构为六角形纤锌矿结构 2、具有较大的激子束缚能(60meV),理论上有可能实现室温下的紫外受激辐射 3、材料来源非常丰富、价格低廉、无毒、易实现掺杂等 4、掺铝的ZnO具有较高的导电性能,可以作为透明导电电极

  3. 溶胶-凝胶（Sol-Gel）法 Ｓｏｌ－Ｇｅｌ法是在常温下把金属醇盐溶液加水分解成溶胶，当把基片浸渍于溶液中，由于温度、湿度的变化，化学反应或电化学平衡作用的影响而导致基片上溶胶黏度增加，进一步缩聚形成凝胶，在相对低的温度下加热处理成膜的方法，是制备玻璃膜的新方法 实验：二水合醋酸锌为锌源，加入不同的络合剂（柠檬酸、乙二醇甲醚、异丙醇）和添加剂（乙酰丙酮、乙醇胺、冰醋酸等）

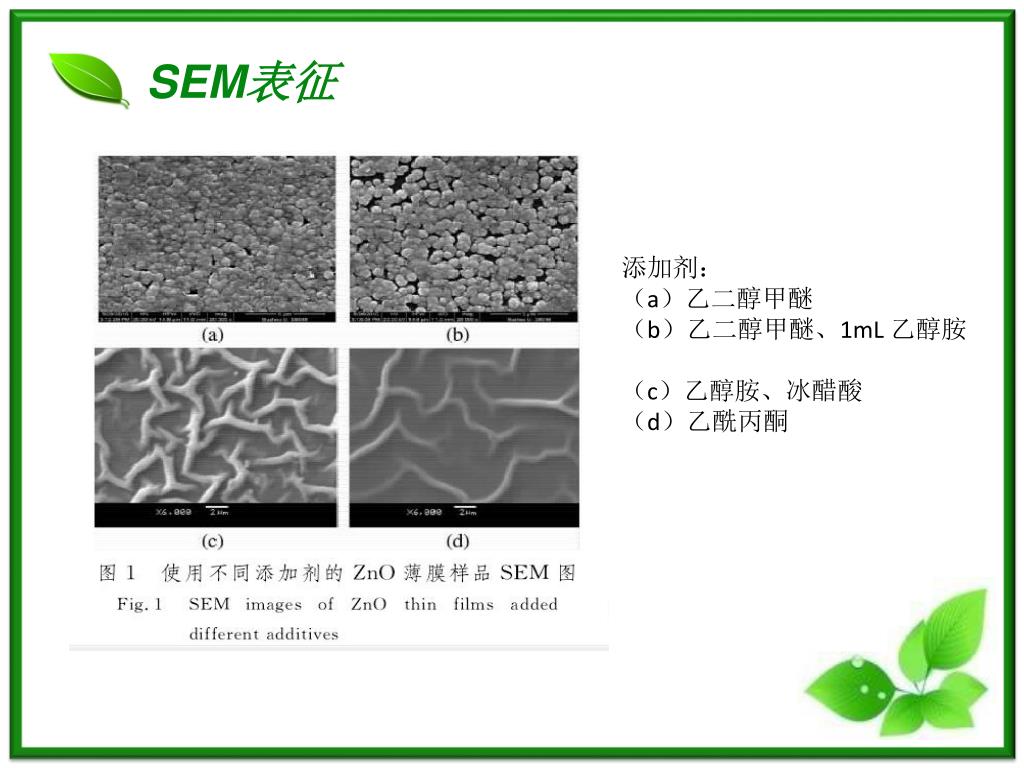

  4. SEM表征 添加剂： （a）乙二醇甲醚 （b）乙二醇甲醚、1mL 乙醇胺 （c）乙醇胺、冰醋酸 （d）乙酰丙酮

  5. XRD表征 样品为六方结构，因此样品的生 长 也 会 遵 循 六 方 结 构，夹 角 尽 量 保 持１２０°

  6. AFM表征 膜表面粗糙度大约在０．５μｍ，与膜表面相比较，隆起的晶体部分高约０．２３μｍ，与 ＳＥＭ图中的纳米线的尺度相仿

  7. Sol-Gel旋转涂覆技术制备ZnO薄膜 1、对应ZnO的(002)晶面族的2θ=34.4°的衍射峰 2、650℃和700℃热处理温度下,峰的半高宽(FWHM)小于0.29°, 具有较好的结晶性能 3、ZnO是(002)晶面择优取向生长的,取向程度随温度升高而提高

  8. 吸收光谱 薄膜在可见光范围吸收很小,但在对应ZnO带边吸收的位置有较强的吸收。 图3 为700℃热处理得到的样品的(AhT)2-hT图,从横坐标截距可知薄膜对应的禁带宽度为3.28eV,与ZnO体材料的禁带宽度3.30eV符合得很好

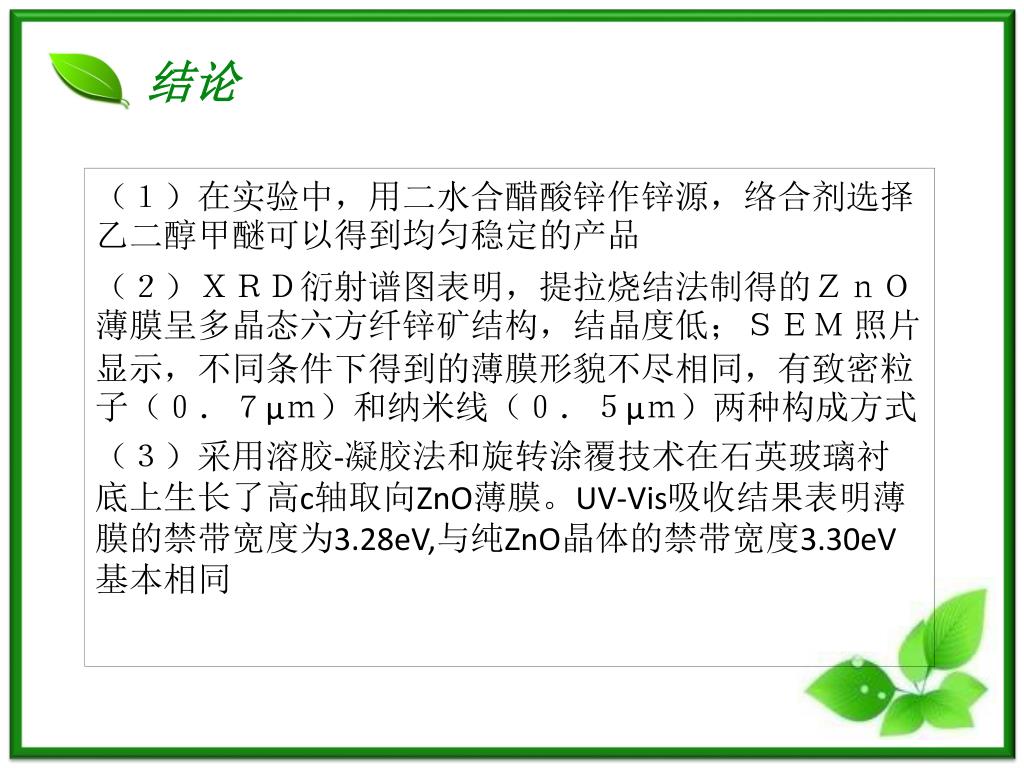

  9. 结论 （１）在实验中，用二水合醋酸锌作锌源，络合剂选择乙二醇甲醚可以得到均匀稳定的产品 （２）ＸＲＤ衍射谱图表明，提拉烧结法制得的ＺｎＯ薄膜呈多晶态六方纤锌矿结构，结晶度低；ＳＥＭ 照片显示，不同条件下得到的薄膜形貌不尽相同，有致密粒子（０．７μｍ）和纳米线（０．５μｍ）两种构成方式 （３）采用溶胶-凝胶法和旋转涂覆技术在石英玻璃衬底上生长了高c轴取向ZnO薄膜。UV-Vis吸收结果表明薄膜的禁带宽度为3.28eV,与纯ZnO晶体的禁带宽度3.30eV基本相同

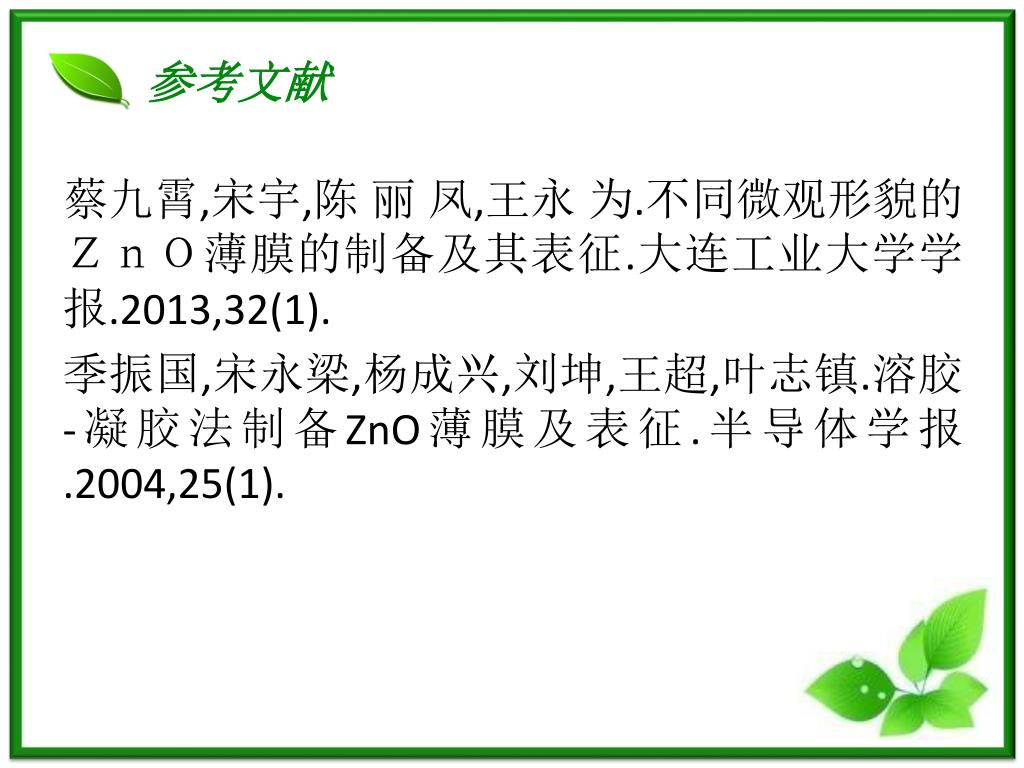

  10. 参考文献 蔡九霄,宋宇,陈 丽 凤,王永 为.不同微观形貌的ＺｎＯ薄膜的制备及其表征.大连工业大学学报.2013,32(1). 季振国,宋永梁,杨成兴,刘坤,王超,叶志镇.溶胶-凝胶法制备ZnO薄膜及表征.半导体学报.2004,25(1).
