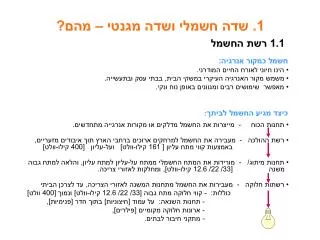

1.1 רשת החשמל

1.1 רשת החשמל 1.שדה חשמלי ושדה מגנטי – מהם? חשמל כמקור אנרגיה: • הינו חיוני לאורח החיים המודרני. • משמש מקור האנרגיה העיקרי במשקי הבית, בבתי עסק ובתעשייה. • מאפשר שימושים רבים ומגוונים באופן נוח ונקי. כיצד מגיע החשמל לביתך: • תחנות הכוח - מייצרות את החשמל מדלקים או מקורות אנרגייה מתחדשים. • רשת ההולכה - מעבירה את החשמל למרחקים ארוכים ברחבי הארץ תוך איבודים מזעריים, באמצעות קווי מתח עליון [ 161 קילו-וולט] ועל-עליון [400 קילו-וולט] • תחנות מיתוג/ - מורידות את המתח החשמלי ממתח על-עליון למתח עליון, והלאה למתח גבוה משנה [33/ 22/ 12.6 קילו-וולט], ומחלקות לאזורי צריכה. • רשתות חלוקה - מעבירות את החשמל מתחנות המשנה לאזורי הצריכה, עד לצרכן הביתי כוללות: - קווי חלוקה מתח גבוה [33/ 22/ 12.6 קילו-וולט] ונמוך ]400 וולט] - תחנות השנאה: על עמוד [חיצוניות] בתוך חדר [פנימיות], - ארונות חלוקה מקומיים [פילרים], - מתקני חיבור לבתים.

161ק"ו 22ק"ו 0.4ק"ו 400ק"ו

חברת החשמל חטיבת משאבים אסטרטגיים אגף תכנון פיתוח וטכנולוגיה משיכה - + דחייה + תכונות פיזיקליות שדה חשמלי מרחב המקיף מטען חשמלי ובו מופעל כוח הפועל על מטענים חשמליים אחרים. יחידות: V/m (וולט למטר), kV/m (קילו-וולט למטר)

חברת החשמל חטיבת משאבים אסטרטגיים אגף תכנון פיתוח וטכנולוגיה כיוון הכוח + כיוון השדה זרם חשמלי שדה מגנטי מרחב המקיף זרם חשמלי ובו מופעל כוח על זרמים חשמליים אחרים. [נכון גם לגבי חומרים מגנטיים]. יחידות: mG (מיליגאוס), µT (מיקרוטסלה), כאשר 1µT = 10 mG

1. שדה חשמלי ושדה מגנטי – מהם? 1.2 תכונות פיזיקאליות ●השדה החשמלינוצר ע"י המתח על מתקן חשמלי, השדה המגנטי נוצר ע"י הזרם במתקן החשמלי. ● השדה מתבטא בעוצמה ובכוון של הכוח שהוא מפעיל על מטענים חשמליים אחרים בסביבתו ● העוצמה וכוון השדה נקבעים ע"י: • רמת המתח או הזרם, • המבנה הגיאומטרי של מתקן, • סידור הפאזות • מרחק • גורמים ממסכים. ● השדה משתנה בכיוונו בתדירות 50Hz, נחשבת כנמוכה ביותר [ELF] בספקטרום האלקטרומגנטי. ● שדה מגנטי קיים היכן שזורם זרם חשמלי: סביב מתקנים להולכה וחלוקה של חשמל, מכשירי חשמל בבית ובמשרד, מתקני חשמל בבית.

חברת החשמל חטיבת משאבים אסטרטגיים אגף תכנון פיתוח וטכנולוגיה הספקטרום האלקטרומגנטי

רמות שדה מגנטי סביב מכשירי חשמל ביתיים הערה: הרמות לעיל ניתנות ביחידות מיקרוטסלה µT]] 1 מיקרוטסלה – 10 מיליגאוס מתוך מצגת של ד"ר לייקה חפץ, אתר המשרד לבריאות הציבור, קליפורניה

1.1 רשת החשמל

1.1 רשת החשמל
